【精品文档】砌体结构设计时基础平面图及详图应注意的问题

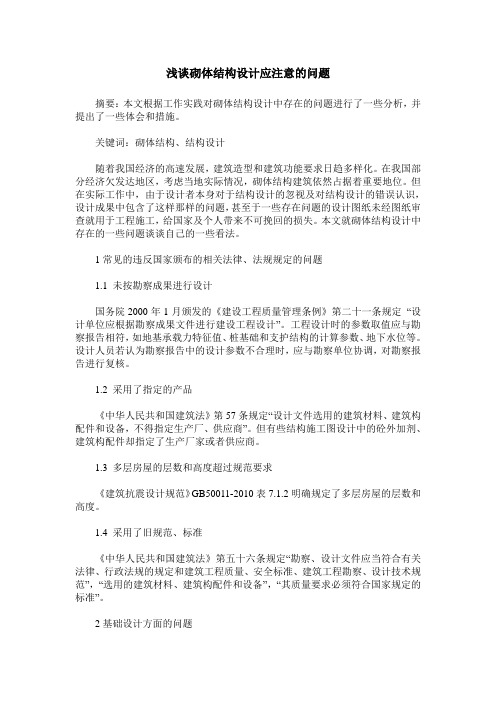

浅谈砌体结构设计应注意的问题摘要：本文根据工作实践对砌体结构设计中存在的问题进行了一些分析，并提出了一些体会和措施。

关键词：砌体结构、结构设计随着我国经济的高速发展，建筑造型和建筑功能要求日趋多样化。

在我国部分经济欠发达地区，考虑当地实际情况，砌体结构建筑依然占据着重要地位。

但在实际工作中，由于设计者本身对于结构设计的忽视及对结构设计的错误认识，设计成果中包含了这样那样的问题，甚至于一些存在问题的设计图纸未经图纸审查就用于工程施工，给国家及个人带来不可挽回的损失。

本文就砌体结构设计中存在的一些问题谈谈自己的一些看法。

1常见的违反国家颁布的相关法律、法规规定的问题1.1 未按勘察成果进行设计国务院2000年1月颁发的《建设工程质量管理条例》第二十一条规定“设计单位应根据勘察成果文件进行建设工程设计”。

工程设计时的参数取值应与勘察报告相符，如地基承载力特征值、桩基础和支护结构的计算参数、地下水位等。

设计人员若认为勘察报告中的设计参数不合理时，应与勘察单位协调，对勘察报告进行复核。

1.2 采用了指定的产品《中华人民共和国建筑法》第57条规定“设计文件选用的建筑材料、建筑构配件和设备，不得指定生产厂、供应商”。

但有些结构施工图设计中的砼外加剂、建筑构配件却指定了生产厂家或者供应商。

1.3 多层房屋的层数和高度超过规范要求《建筑抗震设计规范》GB50011-2010表7.1.2明确规定了多层房屋的层数和高度。

1.4 采用了旧规范、标准《中华人民共和国建筑法》第五十六条规定“勘察、设计文件应当符合有关法律、行政法规的规定和建筑工程质量、安全标准、建筑工程勘察、设计技术规范”，“选用的建筑材料、建筑构配件和设备”，“其质量要求必须符合国家规定的标准”。

2基础设计方面的问题2.1 基槽检验要求浅基础施工图中，未注明基槽开挖后应进行基槽检验的要求，该要求在规范中为强制性条文，经常遗漏。

桩基础施工图中经常未注明桩端持力层检验、施工完成后的工程桩进行竖向承载力检验的要求。

一、结构平面布置1、该楼结构平面布置图如图1所示：2、确定板、支撑梁的截面尺寸①板厚：双向板板厚：h=3900/50=78㎜，选取h=100㎜②支撑梁：截面高度：h=（1/10~1/15）L0=（1/10~1/15）×6600=（660~440）㎜，取h=500㎜截面宽度：b=（1/2~1/3）h=（1/2~1/3）×500=(250~167)㎜取b=250㎜其中，梁伸入墙240mm。

墙厚240mm。

另，构造柱的设置：构造柱的设置见图。

除此以外，构造柱的根部与地圈梁连接，不再另设基础。

在柱的上下端500mm 范围内加密箍筋为φ6@150。

圈梁设置：各层、屋面均设置圈梁，外纵墙和内纵墙也做圈梁。

二、结构内力的计算（一）双向板楼盖的计算1、板恒荷载，活荷载的计算：30mm厚水磨石地面：0.65KN/㎡20mm厚混合砂浆抹灰：0.02×17KN/㎡=0.34 KN/㎡100mm厚钢筋混凝土：0.1×25 KN/㎡=2.5 KN/㎡故g k=0.65+0.34+2.5 KN/㎡=3.49 KN/㎡则恒荷载设计值：g=1.2×3.49 KN/㎡=4.19 KN/㎡教室活荷载设计值：q1=1.4×2.0KN/㎡=2.8 KN/㎡走廊、楼梯、厕所活荷载设计值：q2=1.4×2.5 KN/㎡=3.5 KN/㎡由于取1米板带为计算单位，则教室板活荷载设计值为：g+q1=4.19+2.8=6.99 KN/㎡走廊、楼梯、厕所的板活荷载设计值为：g+q2=4.19＋3.5=7.69 KN/㎡2、梁恒荷载、活荷载的计算①：L1梁荷载设计值：恒荷载设计值g：由板传来: 4.19×3.90mkN/=16.34mkN/梁自重: 1.2×0.25×(0.5-0.1)×25mkN/=3.00mkN/梁侧抹灰: 1.2×0.02×(0.5-0.1)×2×17kn/m=0.33mkN/所以恒荷载设计值：g=16.34+3.00+0.33=19.67mkN/活荷载设计值q：由板传来： q=1.4×2.0×3.90mkN/=10.92mkN/则p=g+q=30.59mkN/②L2梁荷载设计值：恒荷载设计值g：由板传来: 4.19×3.60mkN/=15.08mkN/梁自重: 1.2×0.25×(0.5-0.1)×25mkN/=3.00mkN/梁侧抹灰: 1.2×0.02×(0.5-0.1)×2×17kn/m=0.33mkN/恒荷载设计值：g=15.08+3.00+0.33=18.14mkN/活荷载设计值q：由板传来： q=1.4×2.0×3.60m kN /=10.08m kN / 则p=g+q=28.22m kN / 3、双向板的内力计算（1）B1是两邻边固定、两邻边简支的板 长边与短边之比269.13900660012<==l l ，按双向板计算。

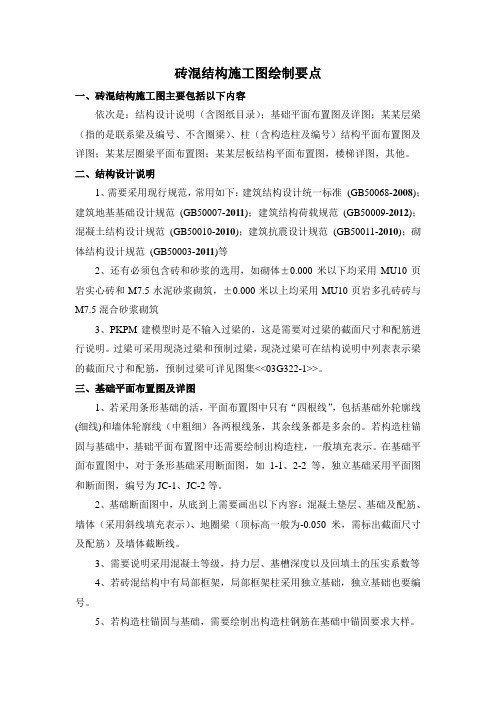

砖混结构施工图绘制要点一、砖混结构施工图主要包括以下内容依次是：结构设计说明（含图纸目录）；基础平面布置图及详图；某某层梁（指的是联系梁及编号、不含圈梁）、柱（含构造柱及编号）结构平面布置图及详图；某某层圈梁平面布置图；某某层板结构平面布置图，楼梯详图，其他。

二、结构设计说明1、需要采用现行规范，常用如下：建筑结构设计统一标准(GB50068-2008)；建筑地基基础设计规范(GB50007-2011)；建筑结构荷载规范(GB50009-2012)；混凝土结构设计规范(GB50010-2010)；建筑抗震设计规范(GB50011-2010)；砌体结构设计规范(GB50003-2011)等2、还有必须包含砖和砂浆的选用，如砌体±0.000米以下均采用MU10页岩实心砖和M7.5水泥砂浆砌筑，±0.000米以上均采用MU10页岩多孔砖砖与M7.5混合砂浆砌筑3、PKPM建模型时是不输入过梁的，这是需要对过梁的截面尺寸和配筋进行说明。

过梁可采用现浇过梁和预制过梁，现浇过梁可在结构说明中列表表示梁的截面尺寸和配筋，预制过梁可详见图集<<03G322-1>>。

三、基础平面布置图及详图1、若采用条形基础的活，平面布置图中只有“四根线”，包括基础外轮廓线(细线)和墙体轮廓线（中粗细）各两根线条，其余线条都是多余的。

若构造柱锚固与基础中，基础平面布置图中还需要绘制出构造柱，一般填充表示。

在基础平面布置图中，对于条形基础采用断面图，如1-1、2-2等，独立基础采用平面图和断面图，编号为JC-1、JC-2等。

2、基础断面图中，从底到上需要画出以下内容：混凝土垫层、基础及配筋、墙体（采用斜线填充表示）、地圈梁（顶标高一般为-0.050米，需标出截面尺寸及配筋）及墙体截断线。

3、需要说明采用混凝土等级，持力层、基槽深度以及回填土的压实系数等4、若砖混结构中有局部框架，局部框架柱采用独立基础，独立基础也要编号。

砌体结构1 一般规定1.1砌体结构可采用粘土实心砖和多孔砖及非粘土类烧结砖,如页岩烧结砖、粉煤灰烧结砖，和蒸压类的蒸压灰砂砖、蒸压粉煤灰砖以及混凝土小型空心砌块、石料等。

粘土类烧结砖，除240mm×115mm×53mm实心砖以外，应优先选用多孔砖，如KP1型(240mm×115mm×90mm)和M型(190mm×190mm×90mm)模数多孔砖。

蒸压类砖仅限采用240mm×115mm×53mm的实心砖，其抗剪强度较烧结类砖低30%，多孔和空心砖不得用于承重墙体。

混凝土小型空心砌块的主导块型为390mm×190mm×190mm，以及与此相匹配的辅助块型。

不得采用非标准的混凝土砌块。

砌体块材的强度等级，砖不应小于MU10，砌块不应小于MU5;对烧结类砖和石材宜采用普通砂浆，蒸压类砖宜采用粘性较好的专用砂浆；砂浆强度等级不宜大于块材的强度等级。

对安全等级为一级或设计使用年限大于50年的房屋，所用材料最低强度等级应至少提高一级。

武汉地区已禁用粘土类制品，但在其他部分地区仍有采用，故应根据当地法规选择适合的砌体材料。

1.2砌体结构的施工质量控制等级应在施工图中加以说明，其中B级即相当于我国目前一般的施工水平，当采用其它等级时，应对砌体的强度指标进行调整。

1.3考虑到大部分地区均有抗震的要求，建议不采用对抗震不利的结构体系及构件，如多层多排内框架结构、墙梁等。

1.4多层砌体及底部框架一抗震墙房屋的层数和高度应遵守《建筑抗震设计规范》GB 50011—200l（2008年版）中的规定，详见该规范表1.2房屋的层数和总高度限值及其注。

关于层数和总高度的几点具体规定：1对医院，教学楼等横墙较少的多层砌体房屋，以及横墙很少的多层砌体房屋，必须严格按规范1.2条控制房屋的层数和总高度限值。

其中横墙较少一般指大于4.2m开间的房间占该层面积的40％－80％以上者；横墙很少一般指大于4.2m开间的房间占该层面积的80％以上者，故当涉及到多层教学楼、食堂、俱乐部和会议楼等应特别注意。

建筑结构设计：砌体结构设计时根基平面图及详图应注意那些问题？[工程类精选文档]本文内容极具参照价值,如假定实用,请打赏支持,感谢!1〕在墙下条基宽度较宽〔大于2米，局部地域可能更窄〕或地基不均匀及地基较软时宜采纳柔性根基。

应试虑节点处根基底面积双向重复使用的不利要素，适合加宽根基。

2〕当根基上留洞、首层开大洞的洞口宽度大于洞底至基底高度时，如要考虑洞口范围内陆基的承载力，洞口下根基应做暗梁。

或将根基局部降低。

3〕素混凝土根基下不用做垫层，但其内有暗梁时应注明底部钢筋保护层厚为70，或做垫层。

地下水位较高时或冬天施工时，不得做灰土根基。

刚性根基一般300厚。

4〕建筑地段较好，根基埋深大于3米时，应建议甲方做地下室。

地下室底板，当地基承载力知足设计要求时，可不再外伸。

地下室内墙可采纳砖墙，外墙宜用混凝土墙。

每隔30~40米设一后浇带，并注明两个月后用微膨胀混凝土浇注。

不该设局部地下室，且地下室应有同样的埋深。

地下室顶板应试虑施工时资料聚积荷载。

5〕地面以下墙体如被管沟消弱许多，应试虑抗震的不利影响，地下墙体宜加厚。

6〕抗震缝、伸缩缝在地面以下可不设缝。

但沉降缝双侧墙体根基必定要分开。

7〕新建建筑物根基不宜深于四周已有根基。

如深于原有根基，其根基间的净距应许多于根基之间的高差的至2倍。

（8〕条形根基偏爱不可以过大，柔性根基必需时可作成三面支承一面自由板〔近似筏基中间开洞〕一般状况下，根基底部不该因荷载的偏爱而与地基脱开。

9〕当有独立柱基时，独立根基受弯配筋不用知足最小配筋率要求，除非此根基特别重要，但配筋也不得过小。

独立根基是介于钢筋混凝土和素混凝土之间的结构。

10〕根基圈梁在建筑进口处或基层房间地面降落处应调低标高。

当根基圈梁顶标高为时可撤消防潮层。

当地基不均匀时基底应增设一道根基圈梁。

11〕根基平面图上应加指北针。

12〕根基底板混凝土不宜大于C30.13〕在软土地基上的建筑应控制建筑的总沉降量，在地基较不均匀地域应控制建筑的沉降差，砖混结构对差别沉降很敏感。

砌体结构设计应要点注意那些问题[工程类精选文档]本文内容极具参照价值,如若实用,请打赏支持,感谢!【学员问题】砌体结构设计应要点注意那些问题？【解答】（1）抗震验算时不一样的楼盖及部署（整体性）决定了采纳刚性、刚柔、柔性理论计算。

抗震验算时应特别注意场所土类型。

大开间房子，应注意验算房子的横墙间距。

小进深房子，应注意验算房子的高宽比。

外廊式或单面走廊建筑的走廊宽度不计入房间宽度。

应增强垂直地震作用的设计，从震害剖析，规范要求的垂直地震作用显然不足。

2）雨蓬、露台、挑沿及挑梁的抗颠覆验算，挑梁入墙长度为（楼层）、2L（屋面）。

大跨度雨蓬、露台等处梁应试虑抗扭。

考虑抗扭时，扭矩为梁中心线处板的负弯距乘以跨度的一半。

（3）梁支座处局部承压验算（特别是挑梁下）及梁下梁垫能否需要（6米以上的屋面梁和米以上的楼面梁一般要加）。

支承在独立砖柱上的梁，无论跨度大小均加梁垫。

与结构柱相连结的梁进行局部抗压计算时，宜按砌体抗压强度考虑。

梁垫与现浇梁应分开浇注。

局部承压验算应留有余地。

4）因为某些原由造成梁或过梁等截面较大时，应验算构件的最小配筋率。

5）较高层高（5米以上）的墙体的高厚比验算，不可以知足时增添一道圈梁。

6）楼梯间和门厅阳角的梁支撑长度为500，并与圈梁连结。

（7）验算长向板或受荷面积较大的板下预制过梁承载力。

（8）跨度超出6米的梁下240墙应加壁柱或结构柱，跨度不宜大于米，超出时应采纳举措。

如梁垫宽小于墙宽，并与外墙皮平，以调整集中力的偏爱。

9）当采纳井字梁时，梁的自重要于板自重，梁自重不行忽视不计。

周边一般加大截面的边梁或结构柱。

10）问清配电箱的地点，防备配电箱与洞口相临，如相临，洞口间墙应大于360，并验算其强度。

不然应加一大跨度过梁或采纳混凝土小墙垛，小墙垛的顶、底部宜加大断面。

禁止电线管沿水平方向埋设在承重墙内。

11）电线管集中穿板处，板应验算抗剪强度或开洞。

竖向穿梁处应验算梁的抗剪强度。

12）构件不得向电梯井内伸出，不然应验算能否能装下。

关于普通砌体结构设计应注意的常见事项摘要：砌体结构指用各种块材及砂浆砌筑的结构。

它易于就地取材、施工方便快捷，又有着良好的耐火性、化学稳定性和大气稳定性、良好的热工及吸音性能，同时还有建筑平面布置灵活，与钢筋混凝土结构相比还可节约水泥、钢材等优点，一直以来都被非常广泛的应用。

在我国，尤其在一些中、小城市和乡镇仍普遍采用。

本文主要对普通砌体结构设计过程中应注意的要点进行简单分析。

对普通砌体结构设计中的常见事项着重探讨。

关键词：普通砌体结构，注意事项。

Abstract: by means of a all kinds of masonry structure of the structure of the building materials and mortar. It is easy to use local materials, construction is convenient and fast, and have good watery resistance, chemical stability and atmospheric stability, good thermal and sound-absorbing performance, and building layout flexible, compared with reinforced concrete structure to save cement, steel products, advantages, has been all is very widely used. In our country, especially in some medium and small cities and towns is the universal use. This paper mainly for ordinary masonry structure should be paid attention to in the design process of the points are simple analysis. For ordinary masonry structure design of the common matters discussed emphatically.Keywords: ordinary masonry structure, the matters needing attention.砌体结构看似简单，实则需注意的问题很多。

总结砌体结构目录一、工程概况1、简况（层数、高度、高宽比）2、伸缩缝3、防止或减轻墙体开裂的措施二、工程条件1、设计使用年限2、安全等级3、雪荷载4、风荷载5、地面粗糙度6、场地类别7、设防烈度8、设防类别三、计算及假定（整体及抗震）四、荷载取值1、恒荷载2、活荷载五、设计部位及构造1、墙（1>计算：受压计算；局部受压；梁端部受压；高厚比；抗震横墙间距；墙段局部尺寸限值；2>构造）2、圈梁（1>布置原则及位置；2>构造）3、过梁（1>计算；2>构造）4、挑梁（1>计算；2>构造）5、构造柱6、楼屋盖7、楼梯间8、砌块房屋砌体结构《北京细则》4.1.1：砌体结构指实心砖和多孔砖以外，还包括非粘土类烧结砖，如煤矸石、页岩烧结砖；粉煤灰烧结砖；另外还包括蒸压类砖，如蒸压灰砂砖，蒸压粉煤灰砖；以及砼小型空心砌块等。

非粘土类烧结砖，除240×115×53实心砖外，应优先选用多孔砖，如KP1型（240×115×90）和M 型（190×190×90）模数多孔砖。

蒸压类砖仅限采用240×115×53实心砖，多孔和空心砖不得用于承重墙体。

砼小型空心砌块的主导块型为390×190×190，以及与此相匹配的辅助块型。

不得采用非标准砼砌块。

《北京细则》4.2.3：多层砌体房屋，防潮层以上墙体宜采用混合砂浆砌筑。

若用水泥砂浆时，应按有关规范折减强度。

一、工程概况：1、一层地下室，地下一层为5级人防，高度为2.80m；建筑总长为81.24m，总宽为15.34m，总高为14.22m<18m，层数为5层<6，室内外高差为0.30m；高宽比为0.93<2.0。

《抗规》7.1.7条：多层砌体房屋的结构体系，应符合下列要求：1>应优先采用横墙承重或纵横墙共同承重的结构体系。
