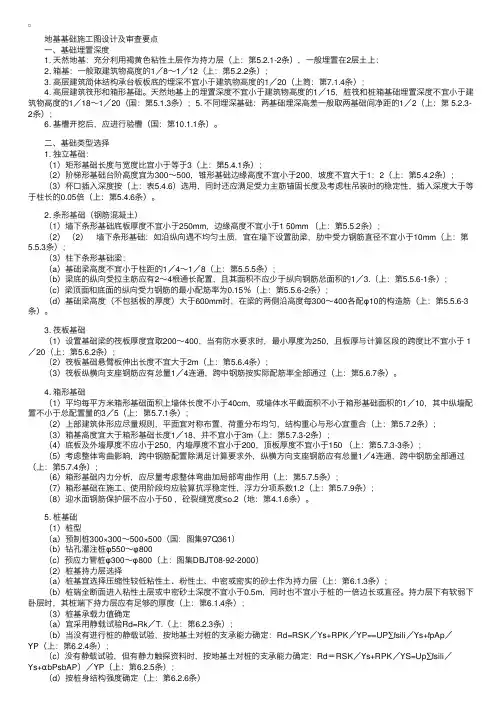

地基基础施⼯图设计及审查要点 ⼀、基础埋置深度1. 天然地基：充分利⽤褐黄⾊粘性⼟层作为持⼒层（上：第5.2.1-2条），⼀般埋置在2层⼟上： 2. 箱基：⼀般取建筑物⾼度的1／8～1／12（上：第5.2.2条）； 3. ⾼层建筑简体结构承台板板底的埋深不宜⼩于建筑物⾼度的1／20（上筒：第7.1.4条）；4. ⾼层建筑筏形和箱形基础。
天然地基上的埋置深度不宜⼩于建筑物⾼度的1／15，桩筏和桩箱基础埋置深度不宜⼩于建筑物⾼度的1／18～1／20（国：第5.1.3条）；5. 不同埋深基础：两基础埋深⾼差⼀般取两基础间净距的1／2（上：第 5.2.3-2条）； 6. 基槽开挖后，应进⾏验槽（国：第10.1.1条）。
⼆、基础类型选择 1. 独⽴基础： （1）矩形基础长度与宽度⽐宜⼩于等于3（上：第5.4.1条）； （2）阶梯形基础台阶⾼度宜为300～500，锥形基础边缘⾼度不宜⼩于200，坡度不宜⼤于1：2（上：第5.4.2条）； （3）杯⼝插⼊深度按（上：表5.4.6）选⽤，同时还应满⾜受⼒主筋锚固长度及考虑柱吊装时的稳定性，插⼊深度⼤于等于柱长的0.05倍（上：第5.4.6条）。
2. 条形基础（钢筋混凝⼟） （1）墙下条形基础底板厚度不宜⼩于250mm，边缘⾼度不宜⼩于1 50mm （上：第5.5.2条）； （2）（2） 墙下条形基础：如沿纵向遇不均匀⼟质，宜在墙下设置肋梁，肋中受⼒钢筋直径不宜⼩于10mm（上：第5.5.3条）； （3）柱下条形基础梁： （a）基础梁⾼度不宜⼩于柱距的1／4～1／8（上：第5.5.5条）； （b）梁底的纵向受拉主筋应有2～4根通长配置，且其⾯积不应少于纵向钢筋总⾯积的1／3.（上：第5.5.6-1条）； （c）梁顶⾯和底⾯的纵向受⼒钢筋的最⼩配筋率为0.15％（上：第5.5.6-2条）； （d）基础梁⾼度（不包括板的厚度）⼤于600mm时，在梁的两侧沿⾼度每300～400各配φ10的构造筋（上：第5.5.6-3条）。
基础防水26个节点施工图1、防水混凝土①防水混凝土的变形缝、施工缝、后浇带、穿墙管道埋设件的设置和构造必须满足设计要求，严禁有渗漏。
②防水混凝土结构表面应坚实、平整，不得有露筋、蜂窝等缺陷；埋设件位置应正确。
③防水混凝土结构表面的裂缝宽度不应大于0.2mm，并不得贯通。
④防水混凝土结构厚度不应小于250mm，允许偏差为+15mm、-10mm；迎水面钢筋保护层不小于50mm，允许误差±10mm。
2、细部构造①变形缝、施工缝、后浇带、穿墙管道、埋设件的细部构造做法必须符合设计要求。
②止水带中心线应与变形缝中心线重合，止水带应固定牢靠、平直，不得有扭曲现象。
③穿墙管止水环与主管或翼环与套管应连续满焊，并作防腐处理。
④接缝处混凝土表面应密实、洁净干燥，密封材料应嵌填严密、粘接牢固，不得有开裂、鼓泡和下塌现象。
3、卷材防水层①卷材防水层及其转角处、变形缝、穿墙管道的细部做法必须符合设计要求。
底板垫层混凝土平面部位的卷材宜采用空铺法或点粘法，其他与混凝土结构相接触的部位应采用满粘法。
②防水基层必须应牢固，洁净、平整不得有空鼓、松动、起砂和脱皮现象，铺贴卷材前应使基层表面干燥，基层含水率小于9%，新作业面施工前先用简易法测基层含水率，即用1㎡的卷材覆盖4h后察看凝结水情况，若无凝结水即可进行卷材的铺贴。
卷材防水层的基层基层阴阳角处应做成圆弧形，圆弧半径不小于50mm。
③卷材防水层的搭接缝宽度，短边150mm、长边100mm，允许误差-10mm，搭接缝应粘接牢固，密封严密，不得有皱折，翘边、鼓泡等缺陷。
④侧墙卷采防水层的保护层与防水层应粘接牢固，结合紧密，厚度均匀一致。
在立面与平面的转角处，卷材的接缝应留在平面上，距立面不应小于600mm；阴阳角处找平层应做成圆弧或45°（135 °）角，并应增加1层相同的卷材，宽度不宜小于500mm。
点击>>工程资料免费下载工艺说明：1、先铺贴阴阳角等部位的加强层，在将地坑、后浇带等处的防水卷材铺贴完毕厚再铺大面。

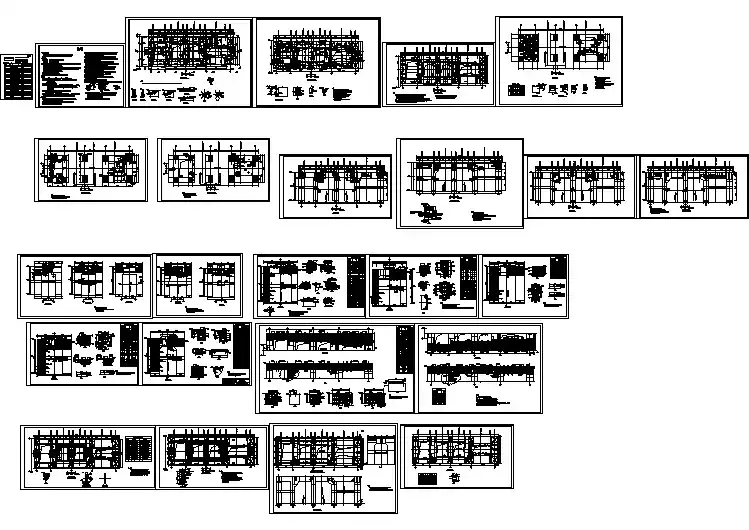

6.2 钢筋混凝土房屋结构施工图一、钢筋混凝土房屋结构施工图的组成钢筋混凝土结构施工图一般由结构设计说明、基础图、结构平面布置图以及墙、柱、梁、板等构件详图组成。
构建标准图也属于结构详图的一部份。
二、基础施工图常用于钢筋混凝土房屋的基础形式较多，本节仅介绍独立基础、柱下条形基础和筏形基础的施工图。
1.独立基础独立基础常见形式如图6.2.1。
图6.2.1 独立基础常用的形式2.柱下条形基础图6.2.2为某钢筋混凝土独立基础施工图。
3.筏形基础筏形基础又称筏片基础、筏板基础、满堂红基础。
其形式有梁板式和平板式两种类型。
梁板式又可细分为交梁式和梁式，板式也可以细分为板顶加礅或板底加礅式。
框架结构一般采用交梁式筏板基础。
图6.2.4为交梁式筏板基础平面图。
基础详图为基础剖面图、基础梁的配筋图以及柱的配筋图，此处略。
图6.2.2 钢筋混凝土独立基础施工图示例图6.2.3柱下条形基础施工图示例图6.2.4筏形基础平面图三、楼（屋）盖结构平面布置图如前所述，楼（屋）盖结构布置图主要是表示楼（屋）盖各种构件的平面位置以及预留洞、预埋件等内容。
结构布置图在绘制时、必须满足建筑图的要求，其定位轴线必须和建筑施工图对应。
当某种构件的标高、平面位置特殊时，应在同一张图上增加剖切断面。
构件编号时，对于配筋相同标高与结构平面相对位置不同，或主筋相同，箍筋不同的构件宜另行编号。
四、梁、柱、墙结构详图在结构平面确定之后，传统的表示方法是根据结构平面上梁、柱的编号，绘制梁和柱的施工详图。
当采用平面整体表示方法（简称平法）绘制施工图时，可以在结构平面布置图上表示梁、柱、墙的施工详图。
平面整体表示方法，将常用的结构处理方法，作为模块制成标准图。
绘图时采用在平面图上直接标柱的方式来表示梁、柱、墙的配筋，使得详图表示规范化，同时大大地降低了绘图工作量。
下面介绍平面整体的表示方法。
1.柱平法施工图的表示方法柱子的平法表示方法有两种，一种称为列表注写方式，另一种称截面注写方式。
第9章结构施工图9.2 基础施工图上一节下一节9.2.1 基础平面图9.2.2 基础详图基础施工图是表示建筑物在相对标高±0.000以下基础部分的平面布置和详细构造的图样。
它是施工时在地基上放线。
确定基础结构的位置、开挖基坑和砌筑基础的依据。
基础施工图一般包括基础平面图、基础详图及文字说明三部分。
9.2.1 基础平面图1、基础平面图形成与表达基础平面图是用一个假想的水平剖切平面沿房屋底层室内地面附近将整幢房屋剖开，移去剖切平面以上的房屋和基础四周的土层，向下作正投影所得到的水平剖面图。
在基础平面图中，只画出剖切到的基础墙、柱轮廓线（用中实线表示）和投影可见的基础底部的轮廓线（用细实线表示），以及基础梁等构件（用粗点画线表示），而对其他的细部如砖砌大放脚的轮廓线均省略不画。
基础平面图中采用的比例、图例以及定位轴线编号和轴线尺寸应与建筑平面图一致。
图9.3所示为某小区别墅基础平面图。
2、基础平面图的识读阅读基础平面图时，应从以下几方面入手：1）了解图名和比例。
2）了解基础的平面布置、基础底面宽度以及与定位轴线的关系及轴线间的尺寸。
3）了解基础墙（或柱）、基础梁、±0.000以下预留孔洞的平面位置、尺寸、标高等情况。
4）了解基础断面图的剖切位置及其编号。
5）通过文字说明，了解基础的用料、施工注意事项等情况。
6）识读基础平面图时，要与其他有关图样相配合，特别是首层平面图和楼梯详图，因为基础平面图中的某些尺寸、平面形状、构造等情况已在这些图中表达清楚了。
3、基础平面图的绘图步骤1）画出与建筑平面图相一致的定位轴线。
2）画出基础墙（或柱）的边线及基础底部边线。
3）画出不同断面图的剖切线及其编号。
4）画出其他细部。
5）标注轴线间的尺寸、基础及墙（或柱）的平面尺寸等。
6）注写有关文字说明。
