基础平面图和基础详图
- 格式：pdf
- 大小：121.81 KB
- 文档页数：3
下载文档原格式
合集下载
工程图纸分类
建筑工程图纸分为：建筑施工图、结构施工图、设备施工图。
1、建筑施工图包括建筑总平面图、建筑平面图、建筑立面图、建筑剖面图和建筑详图。
2、结构施工图包括基础平面图，基础剖面图，屋盖结构布置图，楼层结构布置图，柱、梁、板配筋图，楼梯图，结构构件图或表，以及必要的详图。
3、设备施工图包括采暖施工图、电气施工图、通风施工图和给排水施工图。
建筑工程图纸的构成与分类一、建筑工程图纸的形成阶段主要有三个第一阶段是初步设计阶段。
这一阶段主要是根据业主单位突出的设计任务和要求，进行调查研究，搜集资料，提出设计方案，然后初步绘画出草图。
复杂一些的可以绘画出透视图或制作出建筑模型。
初步设计阶段的图纸和有关文件只能作为提供研究和审批使用，不能作为施工依据。
第二阶段是技术设计阶段。
这一阶段主要是根据初步设计阶段确定的内容，进一步解决建筑、结构、材料、设备（水、电、暖通等）的技术问题。
技术设计阶段各个工种绘制出来的技术图纸，写出的有关设计说明和初步计算等称作扩初图纸，这一阶段又称作为扩初设计（扩大初步设计）阶段。
最后阶段是施工图设计阶段。
这一阶段主要是为满足工程施工中的各项具体技术要求，提供一切准确可靠的施工依据，因此这个阶段又称为深化设计阶段。
主要包括全套工程图纸和相关配套的有关说明和工程概算。
全套工程图纸是施工单位进行施工的依据。
二、施工图的编排顺序和种类一个工程施工图纸的编排顺序是总平面、建筑、结构、水、暖、电等。
各工种图纸的编排一般是全局性图纸在前，说明局部的图纸在后；先施工的在前，后施工的在后；重要图纸在前，次要图纸在后。
在全部施工图纸的前面，还编入了图纸目录和总说明。
一、图纸目录：说明该工程是由哪几个工种的图纸所组成，各工种图纸的名称、张数和图纸顺序。
二、总说明：主要说明工程的概貌和总的要求。
（一般中小型工程的说明都放在建筑施工图内）内容包括以下几个方面。
1、工程设计依据：建筑面积、造价以及有关的地质、水文、气象资料2、设计标准：建筑标准、结构荷载等级、抗震要求、采暖通风要求、照明标准等3、施工要求：施工技术和材料等的要求三、建筑总平面图：主要是表明建筑物所在地理位置和周围环境的平面图。
工程量清单计价实例
1.某工程基础平面图及剖面图如图所示，土壤为三类土，按施工组织设计要求，基槽和房心回填土在槽边堆放，余土外运，运距5km，编制平整场地、挖基础土方工程量清单。
基础平面图及基础详图【解】(1)平整场地工程量S=(9+0.12X2)X (5+0.12X2)=9.24 X 5.24=48.42(m2)(2)挖基础土方工程量基槽长度：L 外=(9+5)X2=28.0m L 内=(5-0.6X2)X2=7.6m垫层宽度：B=1.20m挖土深度：h=1.90-0.30=1.60(m)清单工程量：V=(28+7.6)X 1.2X 1.6=68.35(m3)⑶编制“分部分项工程量清单”如表所示。
分部分项工程量清单工程名称：XXX工程2.例题1中，基础为C20钢筋混凝土条形基础，C10混凝土垫层，编制条形基础混凝土工程量清单。
【解】外墙基础长：L外=(9+5) X2=28(m) 内墙基础长：L内=(5-0.5X2)X 2=8.0(m) 1—1 剖面面积：S i=1X0.1=0.1(m2)S2=[1 + 0.24+ (0.05 + 0.0625X2) X2]X0.1 + 2 = 0.08(m2)内外墙基础混凝土： Vi=(S1+ S2) X (L 外+L 内)=(0.1 + 0.08) X (28+8)=6.48m3 内外墙交接处混凝土： L D=0.5-0.12-0.0625X2-0.05 = 0.205(m)b=0.24+0.0625 X4+0.05X 2=0.59(m)V D=4L D XH D X (2b + B) / 6=4X0.205X0.1X (2X0.59 + 1)=0.179®)条形基础混凝土工程量清单：V=V1+V:6.48 + 0.179 = 6.66(m3)编制“分部分项工程量清单”如下表所示。
分部分项工程量清单3.在图中±0.00以下采用MU1O普通粘土砖，M5.0水泥砂浆砌筑，土0.00以上采用MU10多孔砖，M5水泥石灰砂浆砌筑，-0.06m处设墙基防潮层为1:2.5水泥砂浆，编制砖基础的工程量清单计价。
9.2 基础平面图和基础详图
图 9-4 所示为一条形基础的基础平面图， 剖切面剖切到基础墙的墙身，并看到基础 的大放脚以及基础宽度。 在基础平面图中，只画出基础墙和基础 底面；梁与墙身的投影重合时，梁可用单 线结构构件绘出；基础的细部形状和尺寸 用基础详图表示，此处略去不画。在基础 平面图中，基础墙的墙身用粗实线表示， 基础底面用中实线表示。

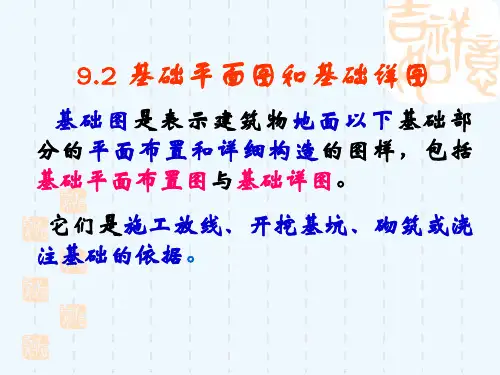

9.2 基础平面图和基础详图
基础图是表示建筑物地面以下基础部 分的平面布置和详细构造的图样，包括 基础平面布置图与基础详图。它们是施工放线开挖基坑、砌筑或浇 注基础的依据。
主要内容：
1、基础平面图 2、基础详图
3、基础图示例
一、基础平面图
基础平面图是表示基础平面布置的 图样。 它是假想用一个水平面沿建筑物室 内地面以下剖切后，移去建筑物上部 和基坑回填土后所作的水平剖面图。
图9-4
条形基础的基础平面图
在结构平面图中的剖面图、断面详图 的编号顺序宜按下列规定编排： 1 、外墙按顺时针方向从左下角开始 编号； 2 、内横墙按从左至右，从上而下编 号； 3 、内纵墙从上而下，从左至右编号。
二、基础详图
基础详图主要表明基础各部分的构造和 详细尺寸，通常用垂直剖面图表示。 基础详图的比例较大，墙身部分应绘出 墙体的材料图例，基础部分若绘制钢筋的 配置，则不在绘出钢筋混凝土材料图例。 详图的数量由基础构造形式决定，不同构 造部分应单独绘出，相同部分可在基础平 面图中标出 相同的编号即可。
条形基础的 详图一般用剖 面图表达，如 图 9-5 所示。对 于比较复杂的 独立基础，有 时还要增加平 面图才能表示 清楚。
三、基础图示例
如附图 13 所示，说明基础平面图和基 础详图的图示内容和读图要点。
（一）基础平面图
结构施工图的基本内容
1.1.2 钢筋混凝土房屋结构施工图识读1.1.2.1 结构施工图的基本内容结构施工图表达的是结构设计的内容和相关工种（建筑、给排水、暖通、电气）对结构的要求，是作为施工放线，基槽开挖，绑扎钢筋，浇筑混凝土，安装梁、板、柱等各类构件以及计算工程造价，编制施工组织设计的依据。
结构施工图的基本内容包括：结构设计说明、结构布置图、结构详图。
1. 结构设计说明结构设计说明是结构施工图的纲领性文件，它结合现行规范的要求，针对工程结构的特殊性，将设计依据、材料选用、标准图选用以及对施工的特殊要求等，用文字的表达方式形成的设计文件。
它一般要表达以下内容。
（1）工程概况：建设地点、结构形式、抗震设防类别、抗震设防烈度、结构抗震等级、结构安全等级、结构设计使用年限、设计依据、荷载选用、砌体施工质量控制等级等；（2）材料选用：混凝土强度等级、钢筋级别、砌体材料中的块材和砂浆强度等级等，以及钢结构中结构用钢材的情况及对焊条或螺栓的要求等；（3）地基基础情况：采用的地堪报告情况、地质土质情况、不良地基的处理方法和要求，采用的基础形式，地基持力层承载力特征值或桩基的单桩承载力特征值，试桩要求，沉降观测要求以及地基基础的施工要求等；（4）结构构造要求：混凝土保护层厚度、钢筋的锚固、钢筋的接头、钢结构的焊缝、后浇带或加强带的留设位置及构造要求等；（5）施工要求：施工顺序、施工方法、质量标准以及与其他工种配合施工等方面的要求；（6）选用的标准图集；（7）其他必要的说明。
2. 结构布置图（1）基础平面图及基础详图：基础平面图以表示基础部位构件的平面位置为主要目的，结合基础详图表示基础和基础部位构件的编号、标高、详细尺寸及做法。
桩基础还包括桩位平面图，工业建筑还有设备基础布置图。
独立柱基础详图包括基础平面图、剖面图及钢筋配置情况等，条形基础详图通常为剖面图。
（2）结构平面布置图：主要表示该楼层的梁、板、柱的位置、标高、编号、详细尺寸、钢筋配置情况、预埋件及预留洞的位置。

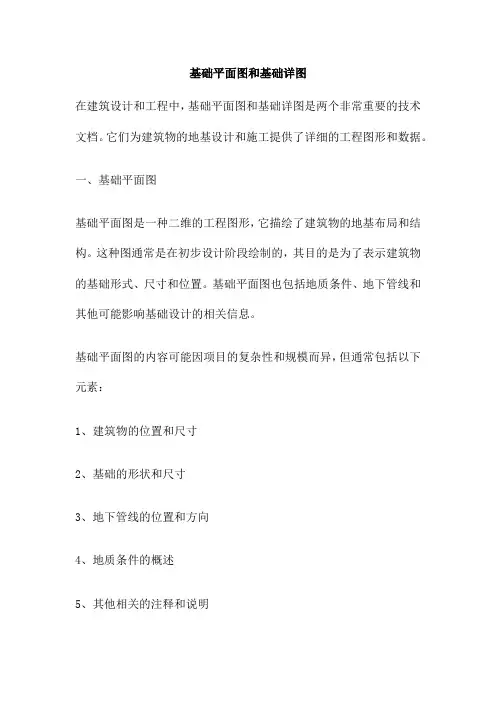

基础平面图和基础详图
基础平面图和基础详图在建筑设计和工程中，基础平面图和基础详图是两个非常重要的技术文档。
它们为建筑物的地基设计和施工提供了详细的工程图形和数据。
一、基础平面图基础平面图是一种二维的工程图形，它描绘了建筑物的地基布局和结构。
这种图通常是在初步设计阶段绘制的，其目的是为了表示建筑物的基础形式、尺寸和位置。
基础平面图也包括地质条件、地下管线和其他可能影响基础设计的相关信息。
基础平面图的内容可能因项目的复杂性和规模而异，但通常包括以下元素：1、建筑物的位置和尺寸2、基础的形状和尺寸3、地下管线的位置和方向4、地质条件的概述5、其他相关的注释和说明基础平面图为工程师和建筑师提供了一个共享的基础，以便他们可以在此基础上进行详细设计，并确保建筑物的基础能够满足结构和安全的要求。
二、基础详图基础详图是一种更详细的工程图形，它提供了建筑物基础的详细尺寸和构造信息。
这种图通常在详细设计阶段绘制，其目的是为了指导施工队伍进行建筑物的地基施工。
基础详图的内容可能因项目的复杂性和规模而异，但通常包括以下元素：1、基础的详细尺寸和形状2、基础的构造材料和类型3、地下管线的详细位置和方向4、地质条件的详细描述5、其他相关的注释和说明基础详图为施工队伍提供了清晰的指导，使他们能够准确地理解和执行地基的设计。
同时，它也为质量控制人员提供了依据，以确保地基的施工符合设计要求。
总结基础平面图和基础详图是建筑设计和工程中不可或缺的部分。
它们提供了建筑物地基的全面描述，从位置、尺寸到构造细节，以及相关的地质和水文条件。
这些图形对于指导施工队伍进行施工、确保设计意图的准确实现以及质量控制都至关重要。
它们也为结构工程师提供了评估和优化设计的机会，以确保建筑物的结构安全性和稳定性。
公允价值计量的逻辑基础和价值基础公允价值计量是一种以市场为基础的会计计量方法，它强调的是在公平市场上，交易双方自愿达成的交易价格。
这种计量方法的逻辑基础和价值基础对于理解其应用和意义非常重要。
造价员识图(二)
基 础 平 面 图
2、基础详图 （1）基础的类型：砖砌条形基础 （2）基础垫层：材料、底宽、厚度 （3）大放脚砌法：等高式、不等高式 （4）基础工程量从室内地面到基础底面 （5）基础圈梁（地梁）的位置和尺寸
基 础 剖 面 图
条形基础剖面（等高式）
（三）钢筋混凝土楼板（镜像投影图） 1、现浇钢筋混凝土楼板 （1）板的平面尺寸及厚度：板的工程量按 图示面积乘以板厚以立方米计算；平 板的面积按主墙间的净面积计算； （2）板的钢筋种类、形状、成型尺寸： （ 主筋、分布筋、支座负筋） 钢筋数量=（轴线距离—墙厚）÷间距+1 钢筋长度=轴线距离—保护层×2+钩长×2
梁 的 配 筋 图
第五节 框架结构施工图
框架结构的概念：
框架结构的特点是以柱子、梁和楼板为 主要承重构件，内外墙只起隔离、围护作 用，基础多做成独立的柱基。 钢筋混凝土框架又分现浇和预制两种。 而超高层建筑常采用钢框架。
（一）平面图
见368页
概况：本建筑为单层现浇钢筋混凝土结构， 跨度为6.3m，柱距为3.6m，总高为4.4m。 基础为独立基础，基底标高为 —2.4m。框架填充墙为陶粒空心砌块。 1、平面形状为长方形，一间办公室，一间库 房，跨度为6.3m，柱距为3.6m。 2、外墙厚240mm，内墙为140mm。 3、窗号是C 1，宽为1800，高为1200，门 有两个，M 1为1800×2100，M 2为 2100×2400。
土建造价员培训班
建 筑 识 图
（二）
2011年2月20日
二、建 筑 专 业 图 （一）平面图
1、建筑平面图的形成和作用 （1）形成：假想用一个水平剖切面沿建筑物
窗口中间将建筑物切开，移去上半部， 向下做水平投影，得到的投影图称为平 面图。 （2）作用：用于编制工程预算，施工放线， 墙体施工，门窗安装及室内装饰。
基础、结构平面图、详情图及平法识
熟悉图纸符号和标注
了解结构构件之间的关系
分析施工可行性
指导施工和验收
在解读结构平面图时，应了解 图纸中使用的各种符号和标注 的含义，如梁、板、墙等构件 的表示符号以及尺寸标注等。
通过结构平面图，可以了解各 个结构构件之间的关系和相互 影响。例如，梁和柱的位置关 系、板的支承情况等。这些信 息有助于理解建筑物的整体结 构和传力路径。
• 材料选择与结构形式：基础材料的选择与结构形式对于基础设计至关重要。根 据不同的地质条件和建筑物荷载要求，选择合适的基础材料和结构形式能够提 高基础的承载能力和稳定性。
• 施工方法与监测：基础施工方法的选择与监测对于确保基础质量和安全至关重 要。合理选择施工方法，严格控制施工过程，同时对基础进行监测，及时发现 和处理问题，能够确保基础质量和安全。
基础类型与特点
类型
常见的基础类型包括独立基础、条形基础、筏板基础 、桩基等。不同类型的基础适用于不同的地质条件和 建筑物荷载要求。
特点
独立基础具有结构简单、施工方便的优点，适用于较 小的建筑物荷载和较好的土质条件；条形基础能够提 供较大的承载能力，适用于较大的建筑物荷载和一般 土质条件；筏板基础能够提供更大的承载能力，适用 于高层大跨度建筑物和软弱土质条件；桩基通过将荷 载传递到下层土体中的桩体，提供更高的承载能力， 适用于高层大跨度建筑物和不良地质条件。
根据结构平面图中的信息，分 析施工的可行性。例如，检查 是否存在施工困难或障碍，评 估施工方法和顺序等。这有助 于确保施工过程的顺利进行。
通过结构平面图，施工方可以 了解建筑物的详细结构信息， 从而指导施工过程。在施工完 成后，可以使用结构平面图进 行验收，检查施工结果是否符 合设计要求。
03
基础施工图
（2）由图中所示尺寸可知，该基础从地下室室内地坪 到 为基础墙体，除 位置处设有厚度为490 mm、高度为120 mm的墙体外，其余基础墙体均为370 mm厚砖墙。在室内地 坪 下方60 mm处，有一道防潮层。从到 为基础大放脚，其高 度为500 mm，宽度为2400 mm。
（3）由图中的钢筋分布情况可知，基础底板配有一层 A12@100的受力钢筋和一层A8@200的分布筋。基础圈梁JQL 与基础大放脚浇筑在一起，顶面标高为-3.500，其截面尺寸 为宽450 mm，高500 mm；配筋情况为上下各4 B14钢筋，箍 筋为A6@250的双肢箍。基础下有100 mm厚的C10素混凝土 垫层。
第9 页
图8-16 独立基础详图
结构施工图
第 10 页
3．识读基础详图
通过识读基础详图，需了解基础的类型、各处的标高、 墙体厚度、钢筋尺寸及配置等内容。下面以识读图8-15所示 的钢筋混凝土条形基础详图为例，来讲解基础详图的识读方 法，具体如下。
（1）由详图中的轮廓线可知，该条形基础包括基础墙、 基础放大脚和垫层3部分。
基础详图是按正投影法绘制的，基 础的轮廓线用中实线表示，钢筋符号用 粗实线绘制，如图8-15所示。基础断面 除钢筋混凝土材料外，其他材料宜画出 材料图例符号。钢筋混凝土独立基础除 画出基础的断面图外，有时还要画出基 础的平面图，并在平面图中采用局部剖 面表达底板配筋。
图8-15 钢筋混凝土条形基础详图
图8-14 某住宅楼基础平面图
结构施工图
第4 页
基础平面图主要表达基础墙、垫层、留洞及柱、梁等构件布置的平面 关系。基础平面图中一般只需画出条形基础墙的厚度，以及柱子和基础底 面的轮廓线，其基础平面图的主要内容如下：
（1）图名、比例、纵横定位轴线及其编号。基础平面图采用的比例、 定位轴线及其编号一般与建筑平面图相同，以便与建筑平面图对照阅读。
（3）由图中的钢筋分布情况可知，基础底板配有一层 A12@100的受力钢筋和一层A8@200的分布筋。基础圈梁JQL 与基础大放脚浇筑在一起，顶面标高为-3.500，其截面尺寸 为宽450 mm，高500 mm；配筋情况为上下各4 B14钢筋，箍 筋为A6@250的双肢箍。基础下有100 mm厚的C10素混凝土 垫层。
第9 页
图8-16 独立基础详图
结构施工图
第 10 页
3．识读基础详图
通过识读基础详图，需了解基础的类型、各处的标高、 墙体厚度、钢筋尺寸及配置等内容。下面以识读图8-15所示 的钢筋混凝土条形基础详图为例，来讲解基础详图的识读方 法，具体如下。
（1）由详图中的轮廓线可知，该条形基础包括基础墙、 基础放大脚和垫层3部分。
基础详图是按正投影法绘制的，基 础的轮廓线用中实线表示，钢筋符号用 粗实线绘制，如图8-15所示。基础断面 除钢筋混凝土材料外，其他材料宜画出 材料图例符号。钢筋混凝土独立基础除 画出基础的断面图外，有时还要画出基 础的平面图，并在平面图中采用局部剖 面表达底板配筋。
图8-15 钢筋混凝土条形基础详图
图8-14 某住宅楼基础平面图
结构施工图
第4 页
基础平面图主要表达基础墙、垫层、留洞及柱、梁等构件布置的平面 关系。基础平面图中一般只需画出条形基础墙的厚度，以及柱子和基础底 面的轮廓线，其基础平面图的主要内容如下：
（1）图名、比例、纵横定位轴线及其编号。基础平面图采用的比例、 定位轴线及其编号一般与建筑平面图相同，以便与建筑平面图对照阅读。
一套完整的施工图一般包括哪几部分
一套完整的施工图一般包括哪几部分时间：2011-04-13 来源：作者：建筑工程施工图的识读建筑工程施工图是用来指导施工的一整套图纸，它将拟建房屋的内外形状、大小以及各部分的构造、结构、装饰、设备等，按照建筑工程制图的规定，用投影方法详细准确的表示出来。
建筑工程施工图按照专业分工不同，可分为建筑施工图、结构施工图、设备施工图和电气施工图。
一、施工图的编排顺序以及内容施工图的编排顺序一般为：1．图纸目录从中了解该建筑的类型建筑物的名称性质、建筑面积、建设单位、设计单位。
图纸目录包括每张图纸的名称、内容、图号等，该工程由那几个专业的图纸所组成，以便于查找图纸。
图纸的编排顺序是：总说明、总平面、建筑施工图、结构施工图、设施（水、暖、电）施工图。
各工种图纸的编排，一般是全局性图纸在前，说明局部的图纸在后。
2．建筑施工图包括建筑总面积图、各层平面图、各个方向的立面图、剖面图和建筑施工详图，在图类中以建筑设施xx标志3．结构施工图包括基础平面图、基础详图、结构平面图、楼梯结构图、结构构件详图及其说明等，在图类中以结构设施XX标志4．设施（水、电、暖）施工图包括设施（水、电、暖）平面图、系统图和施工详图，在图类中以设施（电气设施）XX标志在识读施工图前，必须掌握正确的识读认识方法和步骤，看图的一般方法应该按照“总体了解、顺序识读、前后对照、重点细读”的读图方法二、建筑施工图的识读建筑施工图（简称建施）主要表示建筑物的总体布局、外部构造、内部布置、细部构造、装修和施工要求等。
具体内容为：（一）总平面布置图该图在地形图上用较小的比例画出拟建房屋和原有房屋外轮廓的水平投影、红线范围、总体布置。
它反映出拟建房屋的位置和朝向、室外场地、道路、绿化等布置，主要入口及新建筑±0.000标高相当于绝对标高的数值。
（二）建筑总说明该图反映了工程的性质、建筑面积、设计依据、本工程需要说明的各个部位的构造做法和装修做法，所引用的标准图集，对施工提出的要求，门窗表等。
基础、结构平面图、详情图及平法识图---结构
序 代号
号
名称
序 代号
号
名称
B
15 吊车梁 DL
WB
16 圈梁 QL
KB
17 过梁 GL
CB
18 连系梁 LL
ZB
19 基础梁 JL
MB
20 楼梯梁 TL
TB
21 檩条 LT
GB
22 屋架 WJ
YB
23 托架 TJ
DB
24 天窗架 CJ
QB
25 框架 KJ
TGB 26 刚架 GJ
L
27 支架 ZJ
WL
-0.600
+0.000
5060
6050
240
JQL
+0.000
5060
6050
900
120
120
120
250 200 50
10@200 8@200
-1.800
10@200 8@200
100
100
1100
100
（900）
100
1200
100
（1000）
J1（3） 1:20
J2（4） 1:20
200 50
28 柱
Z
29 基础 30 设备基础 31 桩 32 柱间支撑 33 垂直支撑 34 水平支撑 35 梯 36 雨蓬 37 阳台 38 梁垫 39 预埋件 40 天窗端壁 41 钢筋网 42 钢筋骨架
代号
J SJ ZH ZC CC SC T YP YT LD M TD W G
第二节 基 础 图
19
+0.000
6@100
独立基础示意图 6@200
2500
2024建筑结构施工图基础平面图及基础详图
基础详图CONTENTS•引言•建筑结构施工图概述•基础平面图解读•基础详图解读•建筑结构施工图中常见问题及解决方案•建筑结构施工图优化方向探讨•总结与展望引言01目的和背景目的为了明确建筑结构施工图基础平面图及基础详图的设计要求，提供施工人员准确的施工依据，确保建筑物的安全、稳定和经济性。
背景随着建筑行业的快速发展，建筑结构施工图作为工程建设的重要技术文件，对于保障施工质量和安全具有重要意义。
基础平面图及基础详图作为建筑结构施工图的重要组成部分，对于建筑物的地基基础和地下部分设计具有指导作用。
03与建筑结构相关的其他内容如地基处理、地下室防水、桩基设计等。
01基础平面图包括建筑物地下部分的平面布置、基础类型、基础尺寸、基础标高、基础配筋等。
02基础详图包括基础各部分的详细构造、钢筋配置、预埋件、预留孔洞等。
汇报范围建筑结构施工图概述02定义与作用定义建筑结构施工图是表达建筑物各组成部分的结构布置、构造做法、材料选用、施工要求等内容的图纸。
作用建筑结构施工图是指导施工的重要依据，也是编制工程预算、施工组织设计和进行施工准备的基础。
施工图组成要素图框包括图纸名称、图号、比例、日期等基本信息。
图例表示各种建筑材料、构配件和设备的统一符号或图形。
尺寸标注表示建筑物各部分的尺寸和相互位置关系。
文字说明对图纸中无法表达清楚的内容进行补充说明。
设计原则与规范设计原则建筑结构施工图设计应遵循安全、适用、经济、美观的原则，同时考虑施工方便和节能环保等因素。
设计规范建筑结构施工图设计应符合国家相关规范标准，如《建筑制图标准》、《建筑结构荷载规范》等。
此外，还应遵循行业标准和地方标准等相关规定。
基础平面图解读03基础平面图内容建筑红线、定位轴线及轴网编号基础平面图中应明确标注建筑红线位置、各定位轴线及其编号，以便确定建筑物在场地中的具体位置。
基础轮廓线及基础底标高图中应清晰表示出基础的轮廓线，并标注基础底面的设计标高，以便施工定位。
建筑识图-基础施工图
1 基础平面图的形成 2 基础平面图的图示内容
返回主目录
1 基础平面图的形成
基础平面图表示基 础平面布置的图样。
假设用一个水平剖
切平面，沿着房屋
的室内地面与基础
之间剖开，移去上
部，向下投影，得
到的投影图。
柱
返回主目录
1 基础平面图的形成
在基础平面图中，只画出基础墙、柱及基础 底面的轮廓线，基础的细部轮廓(如大放脚)可省 略不画。 凡被剖切到的基础墙、柱轮廓线，应画成中实线， 剖切到的钢筋混凝土柱涂黑，基础底面的轮廓线 应画成细实线。 基础平面图应注出与建筑平面图相一致的定位轴 线编号和轴线尺寸。 当基础墙上留有管洞时，应用虚线表示其位置， 具体做法及尺寸另用详图表示。
伸
条形基础平面表示法制图规则《06G101-6》
第三节 基础梁编号
1.基础梁JL的平面注写方式，分集中标注和 原位标注两部分内容。
2.基础梁的集中标注内容： 基础梁编号 截面尺寸 配筋 基础梁底面标高与基础底面基准标高的相对
高差 文字注解
条形基础平面表示法制图规则《06G101-6》
第三节 基础梁编号
1.基础梁JL的平面注写方式，分集中标注和 原位标注两部分内容。
2.基础梁的集中标注内容： 基类型础梁编代号号 序号 跨数及有否外伸
基础梁 JL
基础圈 梁
JQL
（××）端部无外伸 ×× （××A）一端有外伸
（××B）两端有外伸
×× 同上
条形基础平面表示法制图规则《06G101-6》
第三节 基础梁编号
1.基础梁JL的平面注写方式，分集中标注和 原位标注两部分内容。
2.基础梁的集中标注内容：
基础梁编号
截面尺寸
返回主目录
1 基础平面图的形成
基础平面图表示基 础平面布置的图样。
假设用一个水平剖
切平面，沿着房屋
的室内地面与基础
之间剖开，移去上
部，向下投影，得
到的投影图。
柱
返回主目录
1 基础平面图的形成
在基础平面图中，只画出基础墙、柱及基础 底面的轮廓线，基础的细部轮廓(如大放脚)可省 略不画。 凡被剖切到的基础墙、柱轮廓线，应画成中实线， 剖切到的钢筋混凝土柱涂黑，基础底面的轮廓线 应画成细实线。 基础平面图应注出与建筑平面图相一致的定位轴 线编号和轴线尺寸。 当基础墙上留有管洞时，应用虚线表示其位置， 具体做法及尺寸另用详图表示。
伸
条形基础平面表示法制图规则《06G101-6》
第三节 基础梁编号
1.基础梁JL的平面注写方式，分集中标注和 原位标注两部分内容。
2.基础梁的集中标注内容： 基础梁编号 截面尺寸 配筋 基础梁底面标高与基础底面基准标高的相对
高差 文字注解
条形基础平面表示法制图规则《06G101-6》
第三节 基础梁编号
1.基础梁JL的平面注写方式，分集中标注和 原位标注两部分内容。
2.基础梁的集中标注内容： 基类型础梁编代号号 序号 跨数及有否外伸
基础梁 JL
基础圈 梁
JQL
（××）端部无外伸 ×× （××A）一端有外伸
（××B）两端有外伸
×× 同上
条形基础平面表示法制图规则《06G101-6》
第三节 基础梁编号
1.基础梁JL的平面注写方式，分集中标注和 原位标注两部分内容。
2.基础梁的集中标注内容：
基础梁编号
截面尺寸
建筑制图基础实训小作业答案
《建筑制图实训》课程作业讲评 (1)1、写出图中指出的图线的名称，以及当b=0.7时的线宽。
（5分）2、注出窗立面图的比例。
（3分）3、根据所给的比例，注出外墙板长和高的实际尺寸。
（3分）4、作出下列建筑形体的剖面图与断面图。
（共64分） (1) （10分）答案：(2)作形体的半剖面图（5分）答案：(3)补绘1－1剖面图。
（10分）(4)补绘2－2剖面图（雨篷的材料为钢筋混凝土）。
（10分）答案：（5）补绘2-2剖面图。
（10分）答案：（6）补绘1—1、2—2、3—3断面图。
（9分）答案：（7）补画1—1阶梯剖面图。
（10分）5、简答题（每小题5分，共25分）（1）土木工程制图中的图线有几种？其用途有何不同？(见建筑制图实训教材第17页)（2）标注尺寸时，绘制45°短线的起止符号应注意哪些问题？(见建筑制图基础教材第11～12页)（3）图名有何作用？在注写图名时要注意哪些规定？(见建筑制图基础教材第164～165页)（4）剖面图与断面图的主要区别是什么？两者又有何联系？①画法上的区别：(见建筑制图基础教材第173页)②标注上的区别：图7-7(见建筑制图基础教材第168页)和图7-17(见建筑制图基础教材第168页)（5）简化画法意义何在？常用的简化画法有几种？其使用条件是什么？(见建筑制图基础教材第175页)《建筑制图实训》课程作业讲评 (2)一、填空题（每小题1分，共30分）1、结构是建筑物的基本部分，是用一定的建筑材料建成的，具有足够的抵抗能力的空间骨架，这种骨架就是结构。
2、建筑结构按使用的材料不同，可分为钢结构、木结构、混合结构和钢筋混凝土结构。
3、钢筋混凝土是由钢筋和混凝土两种材料组成的一种复合材料。
钢筋的特点是抗拉力、抗压力强度都很高，而混凝土抗拉强度低、抗压强度高，在钢筋混凝土结构中，钢筋主要承受拉力，混凝土主要承受压力。
4、用钢筋混凝土制成的板、梁和柱等组成的结构物，叫做钢筋混凝土结构。
工程制图 房屋的建筑施工图和结构施工图
1-1剖面位置
室外地坪
底层平面图
底层入口 台阶平台
底层室内地面
第一梯段
底层楼梯间地面 2700 梯段水平投影 平台宽度 梯井
1380 8×250=2000 1380
5000
9级
标准层平面图
2.780 二层楼层平台标高
1380 8×250=2000 1380 上行梯段 2.800 二层楼面标高；三层及四层标高 1.460 底层到二层的休息平台标高 4.260 7.060 休息平台标高
Φ 8@250
J-1
J-2 J-3 J-4 J-5 J-6
700
900 1800 2000 3000 3100
素混凝土
10@180 12@200 12@160 14@125 10@120
素混凝土
、
、
详图1：20
基础详图
通用详图 钢筋混凝土条形基础 基础底宽，J-3宽1800 基础梁JL 双向配筋 基础底标高-2.300 地（基础）圈梁JQL
（2）原位标注 原位标注表示梁的特殊值。 当集中标注中的某项数值不适用于梁的某部位时，则将该 项数值原位标注，施工时原位标注取值优先 （3）原位标注的部分规定 ①梁上部的钢筋注写在上部，下部的钢筋注写在下部。 ②当同排纵筋有两种直径时，用加号“+”将两种直径的纵 筋相连，角筋写在前面。 ③梁上、下部纵筋(含贯通筋)多于一排时，用斜线“／” 将各排纵筋自上而下分开。
2.平面整体配筋图的表示方法
梁的平面注写包括集中标注和原位标注。 （1）集中标注 集中标注表示梁的通用数值，可以从梁的任何一跨引出。 梁集中标注的内容，有四项必注值及一项选注值，规定如下： 第一项：梁编号、梁截面尺寸b×h(宽×高) 第二项：梁箍筋，包括钢筋级别、直径、加密区与非加密区 间距及支数 第三项：梁上部通长筋或架立筋 第四项：梁侧面纵向构造钢筋或受扭钢筋 第五项：梁顶面标高高差（无高差时不标注）
室外地坪
底层平面图
底层入口 台阶平台
底层室内地面
第一梯段
底层楼梯间地面 2700 梯段水平投影 平台宽度 梯井
1380 8×250=2000 1380
5000
9级
标准层平面图
2.780 二层楼层平台标高
1380 8×250=2000 1380 上行梯段 2.800 二层楼面标高；三层及四层标高 1.460 底层到二层的休息平台标高 4.260 7.060 休息平台标高
Φ 8@250
J-1
J-2 J-3 J-4 J-5 J-6
700
900 1800 2000 3000 3100
素混凝土
10@180 12@200 12@160 14@125 10@120
素混凝土
、
、
详图1：20
基础详图
通用详图 钢筋混凝土条形基础 基础底宽，J-3宽1800 基础梁JL 双向配筋 基础底标高-2.300 地（基础）圈梁JQL
（2）原位标注 原位标注表示梁的特殊值。 当集中标注中的某项数值不适用于梁的某部位时，则将该 项数值原位标注，施工时原位标注取值优先 （3）原位标注的部分规定 ①梁上部的钢筋注写在上部，下部的钢筋注写在下部。 ②当同排纵筋有两种直径时，用加号“+”将两种直径的纵 筋相连，角筋写在前面。 ③梁上、下部纵筋(含贯通筋)多于一排时，用斜线“／” 将各排纵筋自上而下分开。
2.平面整体配筋图的表示方法
梁的平面注写包括集中标注和原位标注。 （1）集中标注 集中标注表示梁的通用数值，可以从梁的任何一跨引出。 梁集中标注的内容，有四项必注值及一项选注值，规定如下： 第一项：梁编号、梁截面尺寸b×h(宽×高) 第二项：梁箍筋，包括钢筋级别、直径、加密区与非加密区 间距及支数 第三项：梁上部通长筋或架立筋 第四项：梁侧面纵向构造钢筋或受扭钢筋 第五项：梁顶面标高高差（无高差时不标注）
标准员习题三
标准员习题三一、判断题1. 房屋建筑施工图是工程设计阶段的最终成果，同时又是工程施工、监理和计算工程造价的主要依据。
【答案】正确【解析】房屋建筑施工图是工程设计阶段的最终成果，同时又是工程施工、监理和计算工程造价的主要依据。
2.常用建筑材料图例中饰面砖的图例可以用来表示铺地砖、陶在锦砖、人造大理石等。
【答案】正确【解析】常用建筑材料图例中饰面砖的图例可以用来表示铺地砖、陶瓷锦砖、人造大理石等。
3. 图样上的尺寸，应包括尺寸界线、尺寸线、尺寸起止符号和尺寸数字四个要素。
【答案】正确【解析】图样上的尺寸，应包括尺寸界线、尺寸线、尺寸起止符号和尺寸数字四个要素。
4. 建筑平面图中凡是被剖切到的墙、柱断面轮廓线用粗实线画出，其余可见的轮廓线用中实线或细实线，尺寸标注和标高符号均用细实线，定位轴线用细单点长画线绘制。
【答案】正确【解析】建筑平面图中凡是被告1J切到的墙、柱断面轮廓线用粗实线画出，其余可见的轮廓线用中实线或细实线，尺寸标注和标高符号均用细实线，定位轴线用细单点长画线绘制。
5. 标准层平面图实质上建筑平面图中楼梯间部分的局部放大。
【答案】正确【解析】标准层平面图实质上建筑平面图中楼梯间部分的局部放大。
6. 楼梯平面图必须分层绘制，底层平面图一般剖在上行的第一跑上，因此除表示第一跑的平面外，还能表明楼梯间一层休息平台以下的平面形状。
【答案】正确【解析】楼梯平面图必须分层绘制，底层平面图一般剖在上行的第一跑上，因此除表示第一跑的平面外，还能表明楼梯间一层休息平台以下的平面形状。
7. 结构设计说明是带全局性的文字说明，它包括设计依据，工程概况，自然条件，选用材料的类型、规格、强度等级，构造要求，施工注意事项，选用标准图集等。
【答案】正确【解析】结构设计说明是带全局性的文字说明，它包括设计依据，工程概况，自然条件，选用材料的类型、规格、强度等级，构造要求，施工注意事项，选用标准图集等。
8. 基础图是建筑物±0. 00 标高以下的结构图，一般包括基础平面图和基础详图。
基础、结构平面图识图(1)课件
1800
370
JQL1
-0.600
+0.000
5060
6050
240
Hale Waihona Puke JQL+0.000
5060
6050
900
120
120
120
250 200 50
10@200 8@200
-1.800
10@200 8@200
100
100
1100
100
（900）
100
1200
100
（1000）
J1（3） 1:20
J2（4） 1:20
基础、结构平面图识图(1)
8
第一节 概 述
• 钢筋混凝土结构的基本知识
➢ 混凝土标号：按混凝土抗压强度的不同分为不同的标号. 常用的标号有C15、C20、C25、C30、C40、C60等。
➢钢筋等级：按其强度和品种分成不同的等级:
HPB235（Q235）为热轧光圆钢筋 —— HRB335（20MnSi）为热轧带肋钢 H筋RB—400（20MnSiV、20MnSib、20MnTi）为热轧带 RR肋B钢40筋0（- K20MnSi）为余热处理钢筋，光圆或螺纹—R—
➢作用：施工时在基地上放灰线（用石灰粉线定出房屋定
位轴线、墙身线、基础底面长、宽线）开挖基坑和砌筑
基础的依据。 ➢基础的形式取决于
上部结构形式 房屋的荷载大小 地基承载能力的不同
条形基础 独立基础
桩基 片筏基础 箱形基础
等等
基础、结构平面图识图(1)
20
第二节 基 础 图
➢ 基础的示意图
条形基础
独立基础
冷拔低碳钢丝——фb
基础、结构平面图识图(1)
370
JQL1
-0.600
+0.000
5060
6050
240
Hale Waihona Puke JQL+0.000
5060
6050
900
120
120
120
250 200 50
10@200 8@200
-1.800
10@200 8@200
100
100
1100
100
（900）
100
1200
100
（1000）
J1（3） 1:20
J2（4） 1:20
基础、结构平面图识图(1)
8
第一节 概 述
• 钢筋混凝土结构的基本知识
➢ 混凝土标号：按混凝土抗压强度的不同分为不同的标号. 常用的标号有C15、C20、C25、C30、C40、C60等。
➢钢筋等级：按其强度和品种分成不同的等级:
HPB235（Q235）为热轧光圆钢筋 —— HRB335（20MnSi）为热轧带肋钢 H筋RB—400（20MnSiV、20MnSib、20MnTi）为热轧带 RR肋B钢40筋0（- K20MnSi）为余热处理钢筋，光圆或螺纹—R—
➢作用：施工时在基地上放灰线（用石灰粉线定出房屋定
位轴线、墙身线、基础底面长、宽线）开挖基坑和砌筑
基础的依据。 ➢基础的形式取决于
上部结构形式 房屋的荷载大小 地基承载能力的不同
条形基础 独立基础
桩基 片筏基础 箱形基础
等等
基础、结构平面图识图(1)
20
第二节 基 础 图
➢ 基础的示意图
条形基础
独立基础
冷拔低碳钢丝——фb
基础、结构平面图识图(1)
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
在基础平面图中，一般只画出基础墙、柱断面及基础底面的轮廓线，基础的细部投影 可省略不画，基础的这些细部做法，将具体反映在基础详图中。从图中可以看出，该 房屋基础为墙下毛石条形基础。轴线两侧的粗线是剖切到的墙边线，细线是基础底边 线，构造柱、受力柱涂成黑色表示。 当房屋底层平面中开有较大的门窗洞口或底层平面有地梁但其上无墙（如楼梯入口） 时，为防止在地基反力作用下门窗洞口处基础有较大的变形，造成地面开裂隆起，通 常在该处的条形基础中设置基础梁。同时，为了使建筑物具有较好的整体性，能够更 好的满足抗震设防的要求，在基础平面图中设置基础圈梁，一般称之为地圈梁。地圈 梁与基础梁拉通设置，才能使建筑物具有较好的整体性及抗震性能。构造柱可从基础 梁或地圈梁的顶面开始设置。 尺寸标注 基础平面图中必须注明基础的定位尺寸及定形尺寸。基础的定位尺寸是指基础墙、柱 的轴线定位尺寸（轴线的编号及位置必须与建筑施工图相一致）。基础的定形尺寸是指 基础墙宽度、柱外形尺寸、基础的底面宽度。这些尺寸可以直接标注在基础平面图上， 也可以用文字加以说明（如基础墙宽均为 240mm，构造柱断面尺寸均为 240×240mm）。 以①轴线为例，①轴线为左侧起始定位尺寸，图中标出基础宽度为基础底面左右边线 到轴线的尺寸均为 650，墙厚 240，墙居轴线中心设置，即左右墙边线到轴线的尺寸均 为 120。构造柱涂成黑色，建筑物四角设沉降观测点。基础详图采用断面图来表示， 断面编号标注在基础底面线两侧，例如①轴线基础详图为 3-3 断面。 基础平面图的绘制 先按比例（常用比例为 1:100）画出与房屋建筑平面图相一致的轴线及其编号。 用粗实线画出墙（或柱）的外轮廓线，用细实线画出基础底边线。基础放台及墙 体大放脚水平投影端部轮廓线不画。 标注尺寸。主要标注纵横两个方向各轴线之间的尺寸，轴线到基础底边的尺寸，
先按比例画出基础断面的定位轴线及其编号。 画基础底及顶面线、室内外地坪标高线，画基础的顶宽、底宽，根据基础各放阶 高宽排列尺寸画出基础断面轮廓。基坑开挖及放坡线不画。 画出砖或砼墙、有无大放脚、地圈梁。 标出基础详图的水平及竖向尺寸，基础顶及底面标高，室内外地坪标高以及其它 细部尺寸。 注写设计说明。一般须注明材料强度、防潮层做法、垫层厚度及其做法等。
基础平面图是表示基槽未回填土时基础平面布置情况的图样。它是房屋基础平面作水 平投影所得的图形。 基础平面图的形成 如图 9-8 所示，它是假想用一个水平剖切平面沿建筑物的室内地面与基础之间把整幢
图 9-7 现浇钢筋混凝土柱配筋图
基础平面图 1:100
图 9-8 基础平面图
房屋剖开后，移去上部的建筑物和泥土并向下投影所作出基础水平投影图。 图示内容及识图
尺寸标注 在基础详图中应标出基础各部分（如基础墙、柱、基础本身、垫层等）的详细尺寸、 地圈梁配筋、基础做法、基础顶面及底面标高。具体的尺寸标注如图 9-9 中 1-1 断面。
基础详图的绘制 基础详图常采用 1:20，1:25，1:30，1:40 的比例绘制，并要求尽可能与基础平面图画 在同一张图纸上，以便施工。具体作图步骤为：
第三节 基础平面图和基础详图
[Foundation Plan and Foundation Detail]
基础图通常包括基础平面图和基础详图。它是表示建筑物室内地面以下基础部分的平 面布置和详细构造的图样，它是施工时在地基上放灰线（用石灰粉线定出房屋定位轴线、 墙身线、基础底面长宽线）、开挖基坑和砌筑基础的依据。
基础是在建筑物地面以下承受房屋全部荷载并将荷载传给地基的构件。基础的形式一 般取决于上部承重结构的形式、荷载大小和地基下土层的物理力学性能及厚度分布状况。 常用的基础型式有条形基础、独立基础、筏板基础、箱形基础、桩基础。如本章实例为某 单位住宅，五层砖混结构，设计采用墙下毛石条形基础。
一、基础平面图 [Foundation Plan]
墙厚等。 画出基础不同断面的剖切符号，分别编号标注在基 础两侧。 注写设计说明。一般须注明基础的设计等级、基础 类型、持力土层及地基承载力、 材料强度、砼结构保护层厚度、沉降观测点布置及 其做法等。
二、基础详图 [Foundation Detail]
图 9-9 基础详图
基础平面图只表示了基础的平面布置，基础各部分 的形状、大小、材料、构造以及基础的埋置深基础详图的形成 基础详图一般采用垂直断面图来表示。如图 9-9 中 1-1 为本工程基础详图。
图示内容及识图 基础形式为墙下毛石条基，基础做法为 M7.5 水泥砂浆砌毛石，毛石标号为≥MU20。 1-1 断面基底标高为-2.550，室外地坪标高-0.780，基础埋深 1.77 米，基底宽 1800mm， 基顶宽 600mm, 基础顶面设 300×400 地圈梁 DQL-1，DQL-1 顶标高为-0.750，梁主筋 上下均为 2 16，箍筋为 8@200。
先按比例画出基础断面的定位轴线及其编号。 画基础底及顶面线、室内外地坪标高线，画基础的顶宽、底宽，根据基础各放阶 高宽排列尺寸画出基础断面轮廓。基坑开挖及放坡线不画。 画出砖或砼墙、有无大放脚、地圈梁。 标出基础详图的水平及竖向尺寸，基础顶及底面标高，室内外地坪标高以及其它 细部尺寸。 注写设计说明。一般须注明材料强度、防潮层做法、垫层厚度及其做法等。
基础平面图是表示基槽未回填土时基础平面布置情况的图样。它是房屋基础平面作水 平投影所得的图形。 基础平面图的形成 如图 9-8 所示，它是假想用一个水平剖切平面沿建筑物的室内地面与基础之间把整幢
图 9-7 现浇钢筋混凝土柱配筋图
基础平面图 1:100
图 9-8 基础平面图
房屋剖开后，移去上部的建筑物和泥土并向下投影所作出基础水平投影图。 图示内容及识图
尺寸标注 在基础详图中应标出基础各部分（如基础墙、柱、基础本身、垫层等）的详细尺寸、 地圈梁配筋、基础做法、基础顶面及底面标高。具体的尺寸标注如图 9-9 中 1-1 断面。
基础详图的绘制 基础详图常采用 1:20，1:25，1:30，1:40 的比例绘制，并要求尽可能与基础平面图画 在同一张图纸上，以便施工。具体作图步骤为：
第三节 基础平面图和基础详图
[Foundation Plan and Foundation Detail]
基础图通常包括基础平面图和基础详图。它是表示建筑物室内地面以下基础部分的平 面布置和详细构造的图样，它是施工时在地基上放灰线（用石灰粉线定出房屋定位轴线、 墙身线、基础底面长宽线）、开挖基坑和砌筑基础的依据。
基础是在建筑物地面以下承受房屋全部荷载并将荷载传给地基的构件。基础的形式一 般取决于上部承重结构的形式、荷载大小和地基下土层的物理力学性能及厚度分布状况。 常用的基础型式有条形基础、独立基础、筏板基础、箱形基础、桩基础。如本章实例为某 单位住宅，五层砖混结构，设计采用墙下毛石条形基础。
一、基础平面图 [Foundation Plan]
墙厚等。 画出基础不同断面的剖切符号，分别编号标注在基 础两侧。 注写设计说明。一般须注明基础的设计等级、基础 类型、持力土层及地基承载力、 材料强度、砼结构保护层厚度、沉降观测点布置及 其做法等。
二、基础详图 [Foundation Detail]
图 9-9 基础详图
基础平面图只表示了基础的平面布置，基础各部分 的形状、大小、材料、构造以及基础的埋置深基础详图的形成 基础详图一般采用垂直断面图来表示。如图 9-9 中 1-1 为本工程基础详图。
图示内容及识图 基础形式为墙下毛石条基，基础做法为 M7.5 水泥砂浆砌毛石，毛石标号为≥MU20。 1-1 断面基底标高为-2.550，室外地坪标高-0.780，基础埋深 1.77 米，基底宽 1800mm， 基顶宽 600mm, 基础顶面设 300×400 地圈梁 DQL-1，DQL-1 顶标高为-0.750，梁主筋 上下均为 2 16，箍筋为 8@200。
