基础平面图识图ppt课件
- 格式：ppt
- 大小：23.64 MB
- 文档页数：75
下载文档原格式
合集下载
《看图识图培训》课件
多模态融合
将图像识别与其他模态的信息（如文本、音频、视频等）进行融 合，提高识别的准确性和可靠性。
边缘计算
利用边缘计算技术，将图像识别任务转移到设备终端，降低数据传 输成本和提高实时性。
无监督和半监督学习
利用无监督和半监督学习算法，从大量未标记或少量的标记数据中 学习图像特征表示，提高图像识别的泛化能力。
控制等。
图像识别的基本原理
01
02
03
04
图像预处理
对图像进行预处理，如去噪、 增强和变换等，以提高图像质
量。
特征提取
从预处理后的图像中提取出有 用的特征，如边缘、角点、纹
理等。
分类器设计
根据提取的特征设计分类器， 用于将图像分类到不同的类别
中。
分类决策
利用分类器对输入的图像进行 分类决策，输出分类结果。
05
看图识图技术前沿与展望
人工智能与图像识别技术的融合
深度学习算法
利用深度学习算法，如卷积神经 网络（CNN），对图像进行特征 提取和分类，提高图像识别的准 确率和鲁棒性。
迁移学习
将预训练的深度学习模型应用于 图像识别任务，通过微调模型参 数，快速适应特定领域的图像识 别需求。
增强现实与虚拟现实在图像识别中的应用
图像识别技术广泛应用于各个 领域，如安全监控、医疗诊断 、智能交通和工业自动化等。
图像识别技术的应用领域
安全监控
通过人脸识别、行为识 别等技术，实现安全监
控和预警。
医疗诊断
利用图像识别技术辅助 医生进行疾病诊断和治
疗。
智能交通
实现车辆检测、交通拥 堵预警和智能导航等功
能。
工业自动化
用于生产线上的零件检 测、质量检测和自动化
将图像识别与其他模态的信息（如文本、音频、视频等）进行融 合，提高识别的准确性和可靠性。
边缘计算
利用边缘计算技术，将图像识别任务转移到设备终端，降低数据传 输成本和提高实时性。
无监督和半监督学习
利用无监督和半监督学习算法，从大量未标记或少量的标记数据中 学习图像特征表示，提高图像识别的泛化能力。
控制等。
图像识别的基本原理
01
02
03
04
图像预处理
对图像进行预处理，如去噪、 增强和变换等，以提高图像质
量。
特征提取
从预处理后的图像中提取出有 用的特征，如边缘、角点、纹
理等。
分类器设计
根据提取的特征设计分类器， 用于将图像分类到不同的类别
中。
分类决策
利用分类器对输入的图像进行 分类决策，输出分类结果。
05
看图识图技术前沿与展望
人工智能与图像识别技术的融合
深度学习算法
利用深度学习算法，如卷积神经 网络（CNN），对图像进行特征 提取和分类，提高图像识别的准 确率和鲁棒性。
迁移学习
将预训练的深度学习模型应用于 图像识别任务，通过微调模型参 数，快速适应特定领域的图像识 别需求。
增强现实与虚拟现实在图像识别中的应用
图像识别技术广泛应用于各个 领域，如安全监控、医疗诊断 、智能交通和工业自动化等。
图像识别技术的应用领域
安全监控
通过人脸识别、行为识 别等技术，实现安全监
控和预警。
医疗诊断
利用图像识别技术辅助 医生进行疾病诊断和治
疗。
智能交通
实现车辆检测、交通拥 堵预警和智能导航等功
能。
工业自动化
用于生产线上的零件检 测、质量检测和自动化
建筑平面图识图(精品课件超详细)精选全文
面图投影方向；
（2）查阅图纸目录
查看剖面图。
剖切位置
投影方向 投影方向
2、首层平面图识图要点 楼板
剖面图识读要
点：结合平面
图想立体。
门洞 过梁
梁 门
标高 窗
2、首层平面图识图要点
12、识读索引
符号：断面剖 剖切位置 切位置，详图
编号及页码，
查看详图。
详图在本 页，编号 为1号的
详图
投影方向： 引出线在哪 边往哪边看
M1为双扇 平开门，向
外开启
M4为推拉 门
平面图推拉 门的表达方
法 门的位置、 开启方向及
编号
2、首层平面图识图要点
7、平面图--门识读 要点： （2）查图纸目录， 找到门窗表看门窗 洞口尺寸；
门窗表
类 别
编号
洞口尺寸
数 量
C-1 3300x1800 2
C-2 2700x1800 2
C-3 900x1500 2
楼梯间在平面 图中的位置
点：
（1）楼梯间的
在平面图中的
位置、楼梯的 走向。
楼梯详图所 在页码，建 施图第 6页
ห้องสมุดไป่ตู้
只有上表示底 层；有上有下 表示中间层； 只有下表示顶
层
楼梯的走向
2、首层平面图识图要点 楼梯宽
9、楼梯识读要点： （2）查阅图纸目录， 找到对应楼梯详图， 查看楼梯步数、踏面 宽度和梯段长度以及 休息平台尺寸。
M4门洞距4 号轴线 240mm
M4门洞 宽
1800m m
2、首层平面图识图要点
8、平面图--窗识读要点： （1）看窗编号：窗户编号 一般用C+数字进行编号； （2）查图纸目录，找到门 窗表看门窗洞口尺寸； （3）查图纸目录找到对应 编号门窗大样图看细节。
2024年度建筑识图培训课件ppt(90张)
案例三
外墙详图识读。通过外墙详图的识读，了解外墙的材料、 构造做法、保温隔热措施等，以及外墙与屋面、地面的交 接处理等细节处理。
2024/3/24
案例二
门窗详图识读。通过门窗详图的识读，了解门窗的类型、 尺寸、材料等，以及门窗的开启方式、五金配件等细节处 理。
案例四
室内装修详图识读。通过室内装修详图的识读，了解室内 装修的材料、颜色、质感等，以及装修的构造做法和细节 处理。
作用
建筑平面图是建筑设计的重要表达形式，是施工放线、安装设备、编制预算、备 料等的重要依据。对于使用者来说，通过平面图可以了解建筑物的功能布局和交 通组织，方便使用和管理。
12
平面图的识读步骤
阅读图例和说明
查阅图纸中的图例和说明，了解 各种符号和线条的含义，以便正 确理解图纸内容。
分析建筑布局
观察建筑物的平面形状、进深、 开间等，了解建筑物的整体布局 和空间组合。
图线
使用规定的线型，如实线、虚 线、点划线等，表示不同的对
象。
比例
图纸上图形与实物相应要素的 线性尺寸之比，应注写在图名
的右侧。
5
字体
采用长仿宋体，高宽比约为 3:2，字迹清晰易读。
建筑图纸的识读方法
01
了解图纸的组成和分类 ，明确所需查找的信息 。
2024/3/24
02
熟悉图纸的绘制规范， 掌握图例符号的含义。
识别墙体和门窗
识别图纸中的墙体、门窗等建筑 构件，注意它们的位置、尺寸和 开启方向。
了解图纸比例和尺寸
首先查看图纸的比例和尺寸标注 ，了解建筑物的实际大小和图纸 的缩放比例。
查看室内设施
查看室内设施如楼梯、电梯、卫 生间等的位置和布局，了解建筑 物的功能分区和使用便利性。
外墙详图识读。通过外墙详图的识读，了解外墙的材料、 构造做法、保温隔热措施等，以及外墙与屋面、地面的交 接处理等细节处理。
2024/3/24
案例二
门窗详图识读。通过门窗详图的识读，了解门窗的类型、 尺寸、材料等，以及门窗的开启方式、五金配件等细节处 理。
案例四
室内装修详图识读。通过室内装修详图的识读，了解室内 装修的材料、颜色、质感等，以及装修的构造做法和细节 处理。
作用
建筑平面图是建筑设计的重要表达形式，是施工放线、安装设备、编制预算、备 料等的重要依据。对于使用者来说，通过平面图可以了解建筑物的功能布局和交 通组织，方便使用和管理。
12
平面图的识读步骤
阅读图例和说明
查阅图纸中的图例和说明，了解 各种符号和线条的含义，以便正 确理解图纸内容。
分析建筑布局
观察建筑物的平面形状、进深、 开间等，了解建筑物的整体布局 和空间组合。
图线
使用规定的线型，如实线、虚 线、点划线等，表示不同的对
象。
比例
图纸上图形与实物相应要素的 线性尺寸之比，应注写在图名
的右侧。
5
字体
采用长仿宋体，高宽比约为 3:2，字迹清晰易读。
建筑图纸的识读方法
01
了解图纸的组成和分类 ，明确所需查找的信息 。
2024/3/24
02
熟悉图纸的绘制规范， 掌握图例符号的含义。
识别墙体和门窗
识别图纸中的墙体、门窗等建筑 构件，注意它们的位置、尺寸和 开启方向。
了解图纸比例和尺寸
首先查看图纸的比例和尺寸标注 ，了解建筑物的实际大小和图纸 的缩放比例。
查看室内设施
查看室内设施如楼梯、电梯、卫 生间等的位置和布局，了解建筑 物的功能分区和使用便利性。
基础平面图识图
注意事项
注意图纸上的标高单位，留意设备基础的类型和布置方式，以及地沟和地坑的位置和尺寸对厂房使用功 能的影响。
06
基础平面图识图常见问题及解 决方法
常见问题类型
图纸比例尺不准确
图纸上的比例尺与实际建筑物 或地形比例不一致，导致测量
和计算错误。
符号标识不清
图纸上的符号、线条、文字等 标识不清晰，容易造成误解和 误判。
作用
基础平面图是建筑施工图的重要 组成部分，主要用于指导地基施 工、定位放线、基础施工等。
图纸组成要素
图例
表示不同材料、构 件、设备等的图形 符号。
尺寸标注
包括总尺寸、定位 尺寸、细部尺寸等 ，用于指导施工。
图框
标明图纸名称、比 例、图号等。
轴线
表示建筑物承重墙 、柱等结构的位置 及其编号。
文字说明
信息沟通不畅
项目团队内部或团队与 外部沟通不足，导致关
键信息缺失或误解。
图纸管理不规范
图纸的存档、传递和使 用过程中缺乏规范管理
，造成版本混乱。
解决方法与建议
仔细核对比例尺
在识图前，务必核对图纸上的比例尺，确保与实际比例一 致。如有疑问，应及时向设计人员或相关部门求证。
补充关键信息
若发现图纸中缺少关键信息，应及时与设计人员或项目团 队沟通，补充必要的信息和说明。
图例符号识别
基础符号
基础平面图上常见的符号有基础墙、 基础梁、柱等。这些符号通常使用特 定的线条和形状来表示，如粗实线表 示基础墙，虚线表示基础梁等。
材料符号
图纸上还会使用不同的符号来表示不 同的材料，如混凝土、钢筋等。这些 符号有助于了解基础的构造和材料使 用情况。
剖面图与断面图识读
注意图纸上的标高单位，留意设备基础的类型和布置方式，以及地沟和地坑的位置和尺寸对厂房使用功 能的影响。
06
基础平面图识图常见问题及解 决方法
常见问题类型
图纸比例尺不准确
图纸上的比例尺与实际建筑物 或地形比例不一致，导致测量
和计算错误。
符号标识不清
图纸上的符号、线条、文字等 标识不清晰，容易造成误解和 误判。
作用
基础平面图是建筑施工图的重要 组成部分，主要用于指导地基施 工、定位放线、基础施工等。
图纸组成要素
图例
表示不同材料、构 件、设备等的图形 符号。
尺寸标注
包括总尺寸、定位 尺寸、细部尺寸等 ，用于指导施工。
图框
标明图纸名称、比 例、图号等。
轴线
表示建筑物承重墙 、柱等结构的位置 及其编号。
文字说明
信息沟通不畅
项目团队内部或团队与 外部沟通不足，导致关
键信息缺失或误解。
图纸管理不规范
图纸的存档、传递和使 用过程中缺乏规范管理
，造成版本混乱。
解决方法与建议
仔细核对比例尺
在识图前，务必核对图纸上的比例尺，确保与实际比例一 致。如有疑问，应及时向设计人员或相关部门求证。
补充关键信息
若发现图纸中缺少关键信息，应及时与设计人员或项目团 队沟通，补充必要的信息和说明。
图例符号识别
基础符号
基础平面图上常见的符号有基础墙、 基础梁、柱等。这些符号通常使用特 定的线条和形状来表示，如粗实线表 示基础墙，虚线表示基础梁等。
材料符号
图纸上还会使用不同的符号来表示不 同的材料，如混凝土、钢筋等。这些 符号有助于了解基础的构造和材料使 用情况。
剖面图与断面图识读
结构识图——独立基础，条形基础，筏形基础，柱子
结构识图——独立基础，条形基础，筏形基础，柱子前期发表的结构识图——独立基础，条形基础，筏形基础，柱子，并未收录到本专栏，读者反映查找不便，特汇编为一篇文章以成系列第一篇独立基础识图结构工程识图重点分五大部分：①基础、②柱（墙）、③梁、④板、⑤楼梯，其中基础又分为独立基础、桩基础、筏形基础等形式，先讲独立基础，见下图：图1：基础平面图【例1】识读某建筑独立基础平法施工图。
1、首先了解独立基础编号及其代表的形式，见下表：注：设计时应注意：当独立基础截面形状为坡形时，其坡面应采用能保证混凝土浇筑、振捣密实的较缓坡度；当采用较陡坡度时，应要求施工采用在基础顶部坡面加模板等措施，以确保独立基础的坡面浇筑成型、振捣密实。
2、图1为某建筑独立基础平法施工图平面图，从图中可以看出：（1）该建筑基础为普通独立基础，根据选用的符号分析是坡形截面和阶形截面两种形式。
图中普通独立基础有三种编号，分别为DJP01、DJP02、DJP03；阶形截面普通独立基础有一种编号，为DJJ01。
每种编号的基础选择了其中一个进行集中标注和原位标注。
（2）以DJP01为例进行识读。
从标注中可以看出该基础平面尺寸为2500mm×2500mm，竖向尺寸第一阶为300mm，第二阶尺寸为300mm，基础底板总厚度为600mm。
柱子截面尺寸为400mm×400mm。
基础底板双向均配置直径12mm的HRB335级钢筋，分布间距均为150mm。
各轴线编号以及定位轴线间距，图中都已标出。
第二篇条形基础识读1、条形基础。
当建筑物上部结构采用墙承重时，基础沿墙身设置，多做成长条形，这类基础称为条形基础或带形基础，一般用于多层混合结构、自建房等，如图2-1所示。
图2-1 条形基础2、基础的构造组成以条形基础为例，介绍一下基础的构造组成，如图2-2所示图2-2 条形基础的构造组成（1）地基地基是基础下面的土层，承受由基础传递的建筑物的全部荷载。

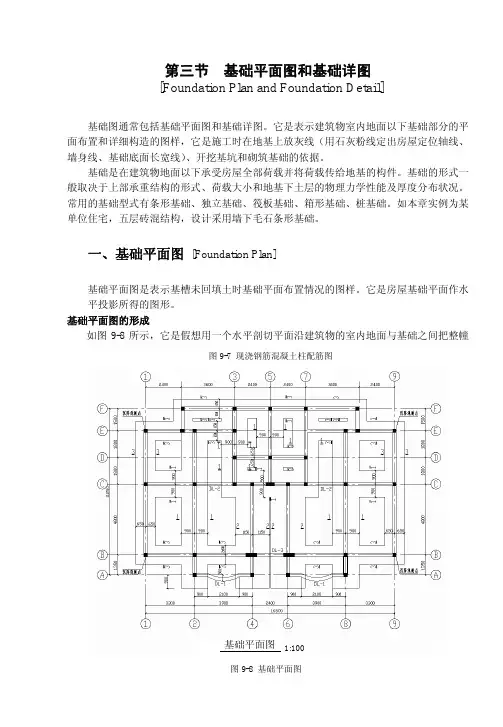

基础平面图和基础详图
在基础平面图中，一般只画出基础墙、柱断面及基础底面的轮廓线，基础的细部投影 可省略不画，基础的这些细部做法，将具体反映在基础详图中。从图中可以看出，该 房屋基础为墙下毛石条形基础。轴线两侧的粗线是剖切到的墙边线，细线是基础底边 线，构造柱、受力柱涂成黑色表示。 当房屋底层平面中开有较大的门窗洞口或底层平面有地梁但其上无墙（如楼梯入口） 时，为防止在地基反力作用下门窗洞口处基础有较大的变形，造成地面开裂隆起，通 常在该处的条形基础中设置基础梁。同时，为了使建筑物具有较好的整体性，能够更 好的满足抗震设防的要求，在基础平面图中设置基础圈梁，一般称之为地圈梁。地圈 梁与基础梁拉通设置，才能使建筑物具有较好的整体性及抗震性能。构造柱可从基础 梁或地圈梁的顶面开始设置。 尺寸标注 基础平面图中必须注明基础的定位尺寸及定形尺寸。基础的定位尺寸是指基础墙、柱 的轴线定位尺寸（轴线的编号及位置必须与建筑施工图相一致）。基础的定形尺寸是指 基础墙宽度、柱外形尺寸、基础的底面宽度。这些尺寸可以直接标注在基础平面图上， 也可以用文字加以说明（如基础墙宽均为 240mm，构造柱断面尺寸均为 240×240mm）。 以①轴线为例，①轴线为左侧起始定位尺寸，图中标出基础宽度为基础底面左右边线 到轴线的尺寸均为 650，墙厚 240，墙居轴线中心设置，即左右墙边线到轴线的尺寸均 为 120。构造柱涂成黑色，建筑物四角设沉降观测点。基础详图采用断面图来表示， 断面编号标注在基础底面线两侧，例如①轴线基础详图为 3-3 断面。 基础平面图的绘制 先按比例（常用比例为 1:100）画出与房屋建筑平面图相一致的轴线及其编号。 用粗实线画出墙（或柱）的外轮廓线，用细实线画出基础底边线。基础放台及墙 体大放脚水平投影端部轮廓线不画。 标注尺寸。主要标注纵横两个方向各轴线之间的尺寸，轴线到基础底边的尺寸，
基础平法识图
项目6 —
基础平法识图
混凝土结构平法识图
项目6 基础平法识图
6.1 独立基础平法施工图制图规则 6.2 独立基础标准构造详图 6.3 独立基础平法施工图识图实例
混凝土结构平法识图
单元6.1 独立基础平法施工图制图规则
6.1.1 独立基础平法施工图表示方法 6.1.2 独立基础的平面注写方式 6.1.3 独立基础的截面注写方式
（3）注写双柱独立 基础的底板配筋
双柱独立基础底板 配筋的注写，可以按独 立基础底板的注写规定。
6.1.3 独立基础的截面注写方式
混凝土结构平法识图
单元6.2 独立基础标准构造详图
6.2.1 单柱独立基础底板配筋构造 6.2.2 双柱普通独立基础配筋构造
6.2.1 单柱独立基础底板配筋构造
一般框架结构、框架—剪力墙结构的基础采用普通独 立基础，常见独立基础的类型及其钢筋构造情况见下图。
6.1.2 独立基础的平面注写方式
3.独立基础的原位标注
独立基础的原位标注，系在基础平面布置图上标注独立基础 的平面尺寸。对相同编号的基础，可选择一个进行原位标注；当 平面图形较小时，可将所选定进行原位标注的基础按比例适当放 大；其他相同编号者仅注编号。
对称与非对称普通独立基础的原位标注，见下图。
（a）阶形截面
图6-4
（b）坡形截面
普通独立基础竖向尺寸
6.1.2 独立基础的平面注写方式
（3）注写独立基础配筋（必注内容） 注写独立基础底板配筋。普通独立
基础的底部双向配筋注写规定如下： ①以B代表各种独立基础底板的底
部配筋。 ②X向配筋以X打头、Y向配筋以Y
打头注写；当两向配筋相同时，则以X ＆Y打头注写。
6.1.1 独立基础平法施工图的表示方法
基础平法识图
混凝土结构平法识图
项目6 基础平法识图
6.1 独立基础平法施工图制图规则 6.2 独立基础标准构造详图 6.3 独立基础平法施工图识图实例
混凝土结构平法识图
单元6.1 独立基础平法施工图制图规则
6.1.1 独立基础平法施工图表示方法 6.1.2 独立基础的平面注写方式 6.1.3 独立基础的截面注写方式
（3）注写双柱独立 基础的底板配筋
双柱独立基础底板 配筋的注写，可以按独 立基础底板的注写规定。
6.1.3 独立基础的截面注写方式
混凝土结构平法识图
单元6.2 独立基础标准构造详图
6.2.1 单柱独立基础底板配筋构造 6.2.2 双柱普通独立基础配筋构造
6.2.1 单柱独立基础底板配筋构造
一般框架结构、框架—剪力墙结构的基础采用普通独 立基础，常见独立基础的类型及其钢筋构造情况见下图。
6.1.2 独立基础的平面注写方式
3.独立基础的原位标注
独立基础的原位标注，系在基础平面布置图上标注独立基础 的平面尺寸。对相同编号的基础，可选择一个进行原位标注；当 平面图形较小时，可将所选定进行原位标注的基础按比例适当放 大；其他相同编号者仅注编号。
对称与非对称普通独立基础的原位标注，见下图。
（a）阶形截面
图6-4
（b）坡形截面
普通独立基础竖向尺寸
6.1.2 独立基础的平面注写方式
（3）注写独立基础配筋（必注内容） 注写独立基础底板配筋。普通独立
基础的底部双向配筋注写规定如下： ①以B代表各种独立基础底板的底
部配筋。 ②X向配筋以X打头、Y向配筋以Y
打头注写；当两向配筋相同时，则以X ＆Y打头注写。
6.1.1 独立基础平法施工图的表示方法
建筑识图PPT(很完整的)
6.2 建筑平面图
横向编号应用阿拉伯数字标写，从左至右按顺序编号； 纵向编号应用大写拉丁字母，从前至后按顺序编号，如图 6.4所示。拉丁字母中的I、O、Z不能用于轴线号，以避免 与1、0、2混淆。 除了标注主要轴线之外，还可以标注附加轴线。附加
轴线编号用分数表示，如图6.5（a）。两根轴线之间的附
1.用途和内容 房屋建筑施工图是表示建筑物的总体布局、外部造型、 内部布置、细部构造做法、内外装饰、满足其他专业对建 筑的要求和施工要求的图样，是房屋施工和概预算工作的 依据。
房屋建筑施工图的内容包括：总平面图、建筑设计说
明、门窗表、各层建筑平面图、各朝向建筑立面图、剖面 图和各种详图。
6.1 概述
道是细部尺寸，表示门窗洞口、孔洞、墙体等详细尺寸。
在平面图内还注有内部尺寸，表明室内的门窗洞、孔洞、 墙体及固定设备的大小和位置。在首层平面图上还需要标
注室外台阶、花池和散水等局部尺寸。
《规范》规定：图样中的某一局部或构件，如需另见详图，应以索引符号索引。索引 符号是由直径为10mm的圆和水平直径组成，圆和水平直径均应以细实线绘制。
加轴线，以分母表示前一根轴线的编号，分子表示附加轴 线的编号。如图6.5（b）。
通用详图的定位轴线只画圆圈，不标注轴线号。
6.2 建筑平面图
3.建筑物的尺寸与标高 在建筑工程平面图中，用轴线和尺寸线表示各部分的 长、宽尺寸和准确位置。平面图的外部尺寸一般分三道尺 寸：最外面一道是外包尺寸，表示建筑物的总长度和总宽 度；中间一道是轴线间距，表示开间和进深；最里面的一
建筑总平面图图例符号
要能熟练识读建筑总平面图，必须熟悉常用的 建筑总平面图图例符号，常用建筑总平面图图 例符号如图1-6-1。
建筑识图基础知识(课堂PPT)
第一章 建筑识图基础知识
1
目录
第一节 制图基本规定 第二节 建筑施工图编制概况 第三节 建筑总平面图 第四节 建筑平面图 第五节 建筑立面图 第六节 建筑剖面图 第七节 建筑详图
2
第一节 制图基本规定
绘制建筑施工图，不能各行其是。否则，无法进行设计、
施工和验收工程，这就必须有统一的标准，即建筑制图国家
比例的注写
15
第一节 制图基本规定
五、定位轴线
定位轴线是用来确定建筑物主要结构及构件位置的尺寸基准线。 定位轴线用细点划线表示，端部画细实线圆，直径8~10毫米。 定位轴线圆的圆心应在定位轴线的延长线上或延长线的折线上。圆内注明编号。 定位轴线的编号
①宜标注在图样的下方或左侧。 ②横向编号应用阿拉伯数字，从左至右顺序编写； ③竖向编号应用大写拉丁字母，从下至上顺序编写， ④大写拉丁字母中的I、O、Z三个字母不得用为轴线编号，以免与数字 1、0、2混淆。
1:50 1:100 1:200
1:200 1:400
详图
1:1 1:2 1:5 1:10 1:20 1:25 1:50
可用比例 1:2500 1:10000
1:150 1:300 1:400
1:500 1:3 1:15 1:30 1:40 1:60
14
第一节 制图基本规定
比例应用阿拉伯数字表示。比例宜注写在图名的 右侧，字的基准应取平；比例的字高宜比图名的 字高小一号或二号。 一般情况下，一个图样应选用一种比例，特殊情 况下，同一图样可选择两种比例。
27
标高 标高
绝对标高 在我国绝对标高是以青岛附近黄海平均海平面为零点，以 次为基准的标高。
相对标高 相对标高一般是以新建建筑物底层室内主要地面为基准的标 高。
1
目录
第一节 制图基本规定 第二节 建筑施工图编制概况 第三节 建筑总平面图 第四节 建筑平面图 第五节 建筑立面图 第六节 建筑剖面图 第七节 建筑详图
2
第一节 制图基本规定
绘制建筑施工图，不能各行其是。否则，无法进行设计、
施工和验收工程，这就必须有统一的标准，即建筑制图国家
比例的注写
15
第一节 制图基本规定
五、定位轴线
定位轴线是用来确定建筑物主要结构及构件位置的尺寸基准线。 定位轴线用细点划线表示，端部画细实线圆，直径8~10毫米。 定位轴线圆的圆心应在定位轴线的延长线上或延长线的折线上。圆内注明编号。 定位轴线的编号
①宜标注在图样的下方或左侧。 ②横向编号应用阿拉伯数字，从左至右顺序编写； ③竖向编号应用大写拉丁字母，从下至上顺序编写， ④大写拉丁字母中的I、O、Z三个字母不得用为轴线编号，以免与数字 1、0、2混淆。
1:50 1:100 1:200
1:200 1:400
详图
1:1 1:2 1:5 1:10 1:20 1:25 1:50
可用比例 1:2500 1:10000
1:150 1:300 1:400
1:500 1:3 1:15 1:30 1:40 1:60
14
第一节 制图基本规定
比例应用阿拉伯数字表示。比例宜注写在图名的 右侧，字的基准应取平；比例的字高宜比图名的 字高小一号或二号。 一般情况下，一个图样应选用一种比例，特殊情 况下，同一图样可选择两种比例。
27
标高 标高
绝对标高 在我国绝对标高是以青岛附近黄海平均海平面为零点，以 次为基准的标高。
相对标高 相对标高一般是以新建建筑物底层室内主要地面为基准的标 高。
《平法识图》PPT课件共27页
7 结构施工图
2020/4/18
15
7 结构施工图Leabharlann 2020/4/1816
➢梁编号。 次梁？
➢截面尺寸b×h。加腋梁用b×h ＹLt×ht表示 ； 悬挑梁根部和端部的高度不同时，用斜线“/ ”分隔 根部与端部的高度值 。
➢箍筋。加密区与非加密区的间距用斜线“/ ”分开 。 ➢上部通长筋或架立筋。 ➢构造筋或受扭7钢结构筋施工。图
19
练习：
200 200 3600
5800
7 结构施工图
梁平法表示图
C25砼，3级抗震
3600
2800
2020/4/18
20
问题： 1.跨中上部原位标注与同时标注左右支座有何不同? 2.附加箍筋和吊筋如何表达？吊筋尺寸的计算？
7 结构施工图
2020/4/18
21
2.2 平法施工图
2.2.5 板平法施工图
2020/4/18
17
➢梁上部或下部纵向钢筋多于一排时。 ➢梁中间支座两边的上部纵筋：对称原则。 ➢当梁的上、下部纵筋均为通长筋时。 ➢当梁的下部纵筋不全伸入支座时。
仅限于梁下部纵筋的上排钢筋？ 在何处截断？ ➢梁顶面标高高差。
7 结构施工图
2020/4/18
18
两排支座负筋
7 结构施工图
2020/4/18
7 结构施工图
2020/4/18
12
7 结构施工图
2020/4/18
13
2.2 平法施工图
7 结构施工图
2020/4/18
14
2. 平面注写方式 平面注写包括集中标注与原位标注 。 集中标注表达梁的通用数值，原位标注表达梁的
特殊数值。当集中标注的某项数值不适用于梁的某部 位时，则该项数值原位标注。施工时，原位标注取值 优先。
2020/4/18
15
7 结构施工图Leabharlann 2020/4/1816
➢梁编号。 次梁？
➢截面尺寸b×h。加腋梁用b×h ＹLt×ht表示 ； 悬挑梁根部和端部的高度不同时，用斜线“/ ”分隔 根部与端部的高度值 。
➢箍筋。加密区与非加密区的间距用斜线“/ ”分开 。 ➢上部通长筋或架立筋。 ➢构造筋或受扭7钢结构筋施工。图
19
练习：
200 200 3600
5800
7 结构施工图
梁平法表示图
C25砼，3级抗震
3600
2800
2020/4/18
20
问题： 1.跨中上部原位标注与同时标注左右支座有何不同? 2.附加箍筋和吊筋如何表达？吊筋尺寸的计算？
7 结构施工图
2020/4/18
21
2.2 平法施工图
2.2.5 板平法施工图
2020/4/18
17
➢梁上部或下部纵向钢筋多于一排时。 ➢梁中间支座两边的上部纵筋：对称原则。 ➢当梁的上、下部纵筋均为通长筋时。 ➢当梁的下部纵筋不全伸入支座时。
仅限于梁下部纵筋的上排钢筋？ 在何处截断？ ➢梁顶面标高高差。
7 结构施工图
2020/4/18
18
两排支座负筋
7 结构施工图
2020/4/18
7 结构施工图
2020/4/18
12
7 结构施工图
2020/4/18
13
2.2 平法施工图
7 结构施工图
2020/4/18
14
2. 平面注写方式 平面注写包括集中标注与原位标注 。 集中标注表达梁的通用数值，原位标注表达梁的
特殊数值。当集中标注的某项数值不适用于梁的某部 位时，则该项数值原位标注。施工时，原位标注取值 优先。
基础平法识图PPT课件
11G101-3
独立基础 条形基础 筏形基础 桩基承台
ppt精选版
1
独立基础
平面注写：集中注写和原位注写 截面注写：截面标注和列表注写
ppt精选版
2
平面注写：集中标注 截面高度注写方法
ppt精选版
3
ppt精选版
4
配筋注写
ppt精选版
5
ppt精选版
6
原位标注
阶形 截面
ppt精选版
7Hale Waihona Puke 坡形 截面ppt精选版
8
ppt精选版
9
ppt精选版
10
截面注写
ppt精选版
11
构造详图
ppt精选版
12
独立基础底板 配筋长度减短
10%构造
ppt精选版
13
练习： P48，计算C(4) J-5钢筋
ppt精选版
14
桩基承台
ppt精选版
15
ppt精选版
16
截面竖向尺寸
ppt精选版
17
配筋
ppt精选版
18
原位标注
ppt精选版
19
构造详图
ppt精选版
20
ppt精选版
21
ppt精选版
22
ppt精选版
23
ppt精选版
24
ppt精选版
25
ppt精选版
26
独立基础
ppt精选版
27
练习：
P47，计算C(4) CT-4 B(1) CT-4钢筋
ppt精选版
28
独立基础 条形基础 筏形基础 桩基承台
ppt精选版
1
独立基础
平面注写：集中注写和原位注写 截面注写：截面标注和列表注写
ppt精选版
2
平面注写：集中标注 截面高度注写方法
ppt精选版
3
ppt精选版
4
配筋注写
ppt精选版
5
ppt精选版
6
原位标注
阶形 截面
ppt精选版
7Hale Waihona Puke 坡形 截面ppt精选版
8
ppt精选版
9
ppt精选版
10
截面注写
ppt精选版
11
构造详图
ppt精选版
12
独立基础底板 配筋长度减短
10%构造
ppt精选版
13
练习： P48，计算C(4) J-5钢筋
ppt精选版
14
桩基承台
ppt精选版
15
ppt精选版
16
截面竖向尺寸
ppt精选版
17
配筋
ppt精选版
18
原位标注
ppt精选版
19
构造详图
ppt精选版
20
ppt精选版
21
ppt精选版
22
ppt精选版
23
ppt精选版
24
ppt精选版
25
ppt精选版
26
独立基础
ppt精选版
27
练习：
P47，计算C(4) CT-4 B(1) CT-4钢筋
ppt精选版
28
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
12
第一节 概 述
• 钢筋混凝土结构的基本知识
➢ 保护层：钢筋的外边缘到构件表面的厚度。 ➢ 作用：保护钢筋（防蚀、防火）和保证钢筋与混凝土的粘结力。
钢筋
构件名称
保护层厚度
截面厚度 100
10
墙、板和环形构件
受力筋
截面厚度＞100
15梁和柱Biblioteka 25基础有垫层
35
无垫层
70
箍筋
梁和柱
15
分布筋
板和墙
10
4
第一节 概 述
➢ 房屋结构示意图
5
第一节 概 述
• 结构施工图的内容和用途
➢ 内容：表达房屋结构构件的整体布置及各承重构件的 形状、大小、材料、构造及其相互关系的图样。它还 要反映出其他专业（如建筑、给排水、暖通、电气等） 对结构的要求。
➢ 用途：主要用来作为施工放线、挖基槽、支模板、绑 扎钢筋、设置预埋件、浇捣混凝土，安装梁、板、柱 等构件以及编制预算和施工组织计划的依据。
9
第一节 概 述
• 钢筋混凝土结构的基本知识
➢ 钢筋的名称和作用：按构件中钢筋所起作用的不同分类 – 受力筋：一般承受构件中的拉力，叫做受拉筋。在梁、柱构件中
有时还需要配置承受压力的钢筋，叫做受压筋。
– 箍筋： 是构件中承受剪力或扭力的钢筋，同时用来固定纵向钢筋
的位置，一般用于梁或柱中。
– 架立筋：它与梁内的受力筋一起构成钢筋的骨架。 – 分布筋：它与板内的受力筋一起构成钢筋的骨架。 – 构造筋：因构件的构造要求和施工安装需要配置的钢筋。架立筋
➢ 钢筋混凝土构件：配有钢筋的混凝土制成的梁、板、柱、基础等构件。
钢筋混凝土构件 按制作过程分类
现浇钢筋混凝土构件 预制钢筋混凝土构件
预应力钢筋砼构件：
通过张拉钢筋对混 凝土预加一定的压 力，以提高构件的
抗拉和抗裂性能。
➢钢筋混凝土结构：全部由钢筋混凝土构件组成的房屋结构。
8
第一节 概 述
• 钢筋混凝土结构的基本知识
– 标注钢筋的直径和相邻钢筋中心距,如梁内箍筋和板内钢筋。
φ 8 @ 150
相邻钢筋中心距 ( 150 毫米 )
相等中心距符号
钢筋直径 ( 8 毫米 )
HPB235钢筋直径符号
16
第一节 概 述
➢ 钢筋的尺寸注法
– 钢筋简图中的尺寸，受力筋的尺寸按外皮尺寸标注，箍筋 的尺寸按内皮尺寸标注。
17
第一节 概 述
CB
18 连系梁 LL
ZB
19 基础梁 JL
MB
20 楼梯梁 TL
TB
21 檩条 LT
GB
22 屋架 WJ
YB
23 托架 TJ
DB
24 天窗架 CJ
QB
25 框架 KJ
TGB 26 刚架 GJ
L
27 支架 ZJ
WL
28 柱
Z
29 基础 30 设备基础 31 桩 32 柱间支撑 33 垂直支撑 34 水平支撑 35 梯 36 雨蓬 37 阳台 38 梁垫 39 预埋件 40 天窗端壁 41 钢筋网 42 钢筋骨架
和分布筋也属于构造筋。
10
第一节 概 述
➢ 钢筋混凝土梁、板示意图
架立筋
钢筋混凝土梁
保护层 箍筋
钢筋混凝土板
受力筋 墙体
受力筋
分布筋 构造筋 墙体
11
第一节 概 述
• 钢筋混凝土结构的基本知识 ➢ 常用钢筋的图例及搭接形式
带半圆形弯钩的钢筋端部 带半圆形弯钩的钢筋搭接 无弯钩的钢筋端部 无弯钩的钢筋搭接 带直钩的钢筋端部 带直钩的钢筋搭接 带丝扣的钢筋端部
➢ 混凝土标号：按混凝土抗压强度的不同分为不同的标号. 常用的标号有C15、C20、C25、C30、C40、C60等。
➢ 钢筋等级：按其强度和品种分成不同的等级: HPB235（Q235）为热轧光圆钢筋 —— HRB335（20MnSi）为热轧带肋钢 H筋RB—400（20MnSiV、20MnSib、20MnTi）为热轧带 RR肋B钢40筋0（- K20MnSi）为余热处理钢筋，光圆或螺纹—R— 冷拔低碳钢丝——фb
代号
J SJ ZH ZC CC SC T YP YT LD M TD W G
18
第二节 基 础 图
概述 条形基础
条形基础平面图 条形基础详图
6
第一节 概 述
• 结构施工图的内容和用途
结构设计说明
基础平面图
结构施工图
结构构件平面布置图
楼层结构平面图 屋顶结构平面图 柱网平面布置图等
结构详图
基础结构详图 梁、板、柱等构件详图 楼梯结构详图等
7
第一节 概 述
• 钢筋混凝土(砼)结构的基本知识
➢ 混凝土：由水泥、石子、砂和水按一定比例制成。
14
第一节 概 述
• 钢筋混凝土结构的基本知识 ➢钢筋的尺寸注法：钢筋的直径、根数或相邻钢筋中心距
– 标注钢筋的根数和直径，如梁内受力筋和架立筋
4
22
钢筋直径 (22 毫米)
HRB335 钢 筋 直 径 符 号 钢筋根数 (4 根 )
15
第一节 概 述
• 钢筋混凝土结构的基本知识 ➢ 钢筋的尺寸注法
13
第一节 概 述
• 钢筋混凝土结构的基本知识
➢图示方法
– 配筋图：表示构件内部钢筋配置的图样。
配筋图
立面图 断面图
轮廓线用细实线画出 不
钢筋用粗实线表示
画
剖到的钢筋圆截面画
材 料
成黑圆点，其余未剖 图
到的钢筋画成粗实线 例
– 模板图：画出表示外形和预埋件位置的图样。 （外形比较复杂或设有预埋件的构件）。
3
第一节 概 述
• 概述
➢ 房屋结构：房屋中起承重和支撑作用的构件，按一定的 构造和连接方式组成的房屋结构体系。 地下结构：基础、地下室 房屋结构 上部结构：墙体、柱、梁、板、屋架等
➢ 建筑结构按建筑材料分为：木结构、砖石结构、砖混结构、 钢筋混凝土结构、钢结构等 。
钢筋混凝土框架结构：是由钢筋混凝土柱、纵梁、横梁 组成的框架来支承屋顶与楼板荷载的结构。
1
第八章 结构施工图
第一节 概述 第二节 基础图 第三节 结构平面图 第四节 钢筋混凝土构件详图 第五节 楼梯结构详图 第六节 混凝土结构施工图平面整体表示方法
2
第一节 概 述
概述 结构施工图的内容和用途 钢筋混凝土结构的基本知识
混凝土标号和钢筋等级 钢筋的名称和作用 保护层 图示方法 钢筋的尺寸注法 常用房屋结构构件代号
➢ 常用房屋结构构件代号
序 名称
号
1板 2 屋面板 3 空心板 4 槽形板 5 折板 6 密肋板 7 楼梯板 8 盖板或沟盖板 9 挡雨板或檐板 10 吊车梁安全走道板 11 墙板 12 天沟板 13 梁 14 屋面梁
序 代号
号
名称
序 代号
号
名称
B
15 吊车梁 DL
WB
16 圈梁 QL
KB
17 过梁 GL
第一节 概 述
• 钢筋混凝土结构的基本知识
➢ 保护层：钢筋的外边缘到构件表面的厚度。 ➢ 作用：保护钢筋（防蚀、防火）和保证钢筋与混凝土的粘结力。
钢筋
构件名称
保护层厚度
截面厚度 100
10
墙、板和环形构件
受力筋
截面厚度＞100
15梁和柱Biblioteka 25基础有垫层
35
无垫层
70
箍筋
梁和柱
15
分布筋
板和墙
10
4
第一节 概 述
➢ 房屋结构示意图
5
第一节 概 述
• 结构施工图的内容和用途
➢ 内容：表达房屋结构构件的整体布置及各承重构件的 形状、大小、材料、构造及其相互关系的图样。它还 要反映出其他专业（如建筑、给排水、暖通、电气等） 对结构的要求。
➢ 用途：主要用来作为施工放线、挖基槽、支模板、绑 扎钢筋、设置预埋件、浇捣混凝土，安装梁、板、柱 等构件以及编制预算和施工组织计划的依据。
9
第一节 概 述
• 钢筋混凝土结构的基本知识
➢ 钢筋的名称和作用：按构件中钢筋所起作用的不同分类 – 受力筋：一般承受构件中的拉力，叫做受拉筋。在梁、柱构件中
有时还需要配置承受压力的钢筋，叫做受压筋。
– 箍筋： 是构件中承受剪力或扭力的钢筋，同时用来固定纵向钢筋
的位置，一般用于梁或柱中。
– 架立筋：它与梁内的受力筋一起构成钢筋的骨架。 – 分布筋：它与板内的受力筋一起构成钢筋的骨架。 – 构造筋：因构件的构造要求和施工安装需要配置的钢筋。架立筋
➢ 钢筋混凝土构件：配有钢筋的混凝土制成的梁、板、柱、基础等构件。
钢筋混凝土构件 按制作过程分类
现浇钢筋混凝土构件 预制钢筋混凝土构件
预应力钢筋砼构件：
通过张拉钢筋对混 凝土预加一定的压 力，以提高构件的
抗拉和抗裂性能。
➢钢筋混凝土结构：全部由钢筋混凝土构件组成的房屋结构。
8
第一节 概 述
• 钢筋混凝土结构的基本知识
– 标注钢筋的直径和相邻钢筋中心距,如梁内箍筋和板内钢筋。
φ 8 @ 150
相邻钢筋中心距 ( 150 毫米 )
相等中心距符号
钢筋直径 ( 8 毫米 )
HPB235钢筋直径符号
16
第一节 概 述
➢ 钢筋的尺寸注法
– 钢筋简图中的尺寸，受力筋的尺寸按外皮尺寸标注，箍筋 的尺寸按内皮尺寸标注。
17
第一节 概 述
CB
18 连系梁 LL
ZB
19 基础梁 JL
MB
20 楼梯梁 TL
TB
21 檩条 LT
GB
22 屋架 WJ
YB
23 托架 TJ
DB
24 天窗架 CJ
QB
25 框架 KJ
TGB 26 刚架 GJ
L
27 支架 ZJ
WL
28 柱
Z
29 基础 30 设备基础 31 桩 32 柱间支撑 33 垂直支撑 34 水平支撑 35 梯 36 雨蓬 37 阳台 38 梁垫 39 预埋件 40 天窗端壁 41 钢筋网 42 钢筋骨架
和分布筋也属于构造筋。
10
第一节 概 述
➢ 钢筋混凝土梁、板示意图
架立筋
钢筋混凝土梁
保护层 箍筋
钢筋混凝土板
受力筋 墙体
受力筋
分布筋 构造筋 墙体
11
第一节 概 述
• 钢筋混凝土结构的基本知识 ➢ 常用钢筋的图例及搭接形式
带半圆形弯钩的钢筋端部 带半圆形弯钩的钢筋搭接 无弯钩的钢筋端部 无弯钩的钢筋搭接 带直钩的钢筋端部 带直钩的钢筋搭接 带丝扣的钢筋端部
➢ 混凝土标号：按混凝土抗压强度的不同分为不同的标号. 常用的标号有C15、C20、C25、C30、C40、C60等。
➢ 钢筋等级：按其强度和品种分成不同的等级: HPB235（Q235）为热轧光圆钢筋 —— HRB335（20MnSi）为热轧带肋钢 H筋RB—400（20MnSiV、20MnSib、20MnTi）为热轧带 RR肋B钢40筋0（- K20MnSi）为余热处理钢筋，光圆或螺纹—R— 冷拔低碳钢丝——фb
代号
J SJ ZH ZC CC SC T YP YT LD M TD W G
18
第二节 基 础 图
概述 条形基础
条形基础平面图 条形基础详图
6
第一节 概 述
• 结构施工图的内容和用途
结构设计说明
基础平面图
结构施工图
结构构件平面布置图
楼层结构平面图 屋顶结构平面图 柱网平面布置图等
结构详图
基础结构详图 梁、板、柱等构件详图 楼梯结构详图等
7
第一节 概 述
• 钢筋混凝土(砼)结构的基本知识
➢ 混凝土：由水泥、石子、砂和水按一定比例制成。
14
第一节 概 述
• 钢筋混凝土结构的基本知识 ➢钢筋的尺寸注法：钢筋的直径、根数或相邻钢筋中心距
– 标注钢筋的根数和直径，如梁内受力筋和架立筋
4
22
钢筋直径 (22 毫米)
HRB335 钢 筋 直 径 符 号 钢筋根数 (4 根 )
15
第一节 概 述
• 钢筋混凝土结构的基本知识 ➢ 钢筋的尺寸注法
13
第一节 概 述
• 钢筋混凝土结构的基本知识
➢图示方法
– 配筋图：表示构件内部钢筋配置的图样。
配筋图
立面图 断面图
轮廓线用细实线画出 不
钢筋用粗实线表示
画
剖到的钢筋圆截面画
材 料
成黑圆点，其余未剖 图
到的钢筋画成粗实线 例
– 模板图：画出表示外形和预埋件位置的图样。 （外形比较复杂或设有预埋件的构件）。
3
第一节 概 述
• 概述
➢ 房屋结构：房屋中起承重和支撑作用的构件，按一定的 构造和连接方式组成的房屋结构体系。 地下结构：基础、地下室 房屋结构 上部结构：墙体、柱、梁、板、屋架等
➢ 建筑结构按建筑材料分为：木结构、砖石结构、砖混结构、 钢筋混凝土结构、钢结构等 。
钢筋混凝土框架结构：是由钢筋混凝土柱、纵梁、横梁 组成的框架来支承屋顶与楼板荷载的结构。
1
第八章 结构施工图
第一节 概述 第二节 基础图 第三节 结构平面图 第四节 钢筋混凝土构件详图 第五节 楼梯结构详图 第六节 混凝土结构施工图平面整体表示方法
2
第一节 概 述
概述 结构施工图的内容和用途 钢筋混凝土结构的基本知识
混凝土标号和钢筋等级 钢筋的名称和作用 保护层 图示方法 钢筋的尺寸注法 常用房屋结构构件代号
➢ 常用房屋结构构件代号
序 名称
号
1板 2 屋面板 3 空心板 4 槽形板 5 折板 6 密肋板 7 楼梯板 8 盖板或沟盖板 9 挡雨板或檐板 10 吊车梁安全走道板 11 墙板 12 天沟板 13 梁 14 屋面梁
序 代号
号
名称
序 代号
号
名称
B
15 吊车梁 DL
WB
16 圈梁 QL
KB
17 过梁 GL
