如何在CASS9.0中自定义宗地图框在地籍测量中，宗地图是不可缺少的一部分，它不仅是作为成果资料提交给上级，也是用做备案的重要资料。
南方CASS有完善的自动出宗地图的功能，可以单块出，也可以批量出宗地图。
由于宗地的面积有大有小，最大的宗地和最小的宗地可能相差很大，如果都是按照同样的纸张大小来打印出图的话，显然是不合适的，宗地很大的话比例尺就很小了，那样图上的信息就看不清楚了。
CASS9.0提供了32开、16开、A4、A3这四种纸张大小的出宗地图功能，用户可以根据宗地大小来判断选择宗地图纸张的大小。
但是如果遇到了特别大的宗地，例如“XX工厂宗地图”，在A3的纸张上仍然不能清楚显示宗地图的时候怎么办？所以CASS9.0提供了自定义宗地图的功能。
用户完全可以根据自己的需要来设置宗地图的大小、布局、显示信息等。
CASS9.0在升级的时候对自定义宗地图框做了很大的改进，用户有更大的自定义空间，而且操作更为方便、灵活。
图一自定义宗地图首先，通过菜单“地籍——绘制宗地图框——自定义宗地图框”来打开设置自定义宗地图的对话框（如上图一所示）。
先输入图框的基本信息，图框名称一般用纸张大小的标记，但真正控制图框大小的是当前文件名，最终我们需要保存到cass9.0\blocks文件夹里的文件。
图框高和图框宽这两个参数是来控制出宗地图时裁剪的范围，所以不管多大的宗地，我们都可以根据需要来将它裁剪出来。
第二步，在模型窗口中绘制宗地图的轮廓，添加宗地图上基本信息等。
先用pline在窗口中绘制一个封闭的矩形。
矩形的长和宽最好等于或者稍大于刚才填写的“图框宽”和“图框高”，这样就能保证裁剪出来的图形是在我们自定义的宗地图框里面。
然后在绘制好的矩形框内输入固定显示的文字，例如“权利人：”、“地籍号：”等。
具体的摆放的位置、字体的大小、样式可以自己确定。
第三步，向宗地图框中添加宗地的信息。
我们已经设置好了宗地图上需要显示的文字“权利人：”、“地籍号：”等，但软件并不知道宗地的“权利人”、“地籍号”应该往哪里放，所以需要先指定一个位置。
CASS地形图绘制基本流程
一、绘图处理=>定显示区=>选择需要绘制地形图的文件然后确定
=>（这一步就把地形图的显示范围确定了）
二、绘图处理=>展高程点=>输入比例尺=>选择需要绘制地形图的
文件然后确定=>输入“注记高程点的距离”=>
三、等高线=>由数据文件建立DTM=>选择需要绘制地形图的文件
然后确定=>选择“是否考虑砍高”之后确定=>选择对象（这一步可直接回车，表示全部选择）=>
四、等高线=>绘制等高线=>输入等高距后回车=>选择等高线是否
拟合（一般选择3，三次B样条拟合）=>到这一步等高线就绘制成功了，这时可把三角网删除或关闭。
最简便的方法把图层里的SJW前面的灯关掉。
然后把不符合规定的等高线删除或做单独处理。
五、现在就可以在上面绘制地形地物了。
为方便操作可把点号显示
出来。
操作方法为。
绘图处理=>展野外测点点号=>选择需要处理的文件然后确定。
然后选择屏幕右边的地物。
比如要绘制一四点房屋。
再根据具体要求绘制其它地形地物。
(绘制图形时应把“对象捕捉”打开。
图形绘制成功后，为方便图形的协调形，可把图形的点号删除或关闭。
操作方法为把图层里的ZDH图层前的“灯”关掉即可。
六、绘制图幅或绘制图框。
打印出图。
南方CASS6.1成图软件学习使用地籍和宗地图绘制数字测绘成图软件南方CASS 6.1 的学习和使用（地籍图和宗地图绘制）操作步骤：1、将CASS6.1软件解压缩，然后安装双击文件夹里的Setup安装文件，安装CASS6.1，然后进入CASS6.1解密文件夹，双击Setup安装解密文件。
2、启动CASS6.1。
可以通过双击桌面上的CASS6.1图标，启动CASS。
3、将地籍测量实验数据文件复制到桌面。
打开文件夹如下图所示：利用CASS6.1绘制宗地图。
步骤1、打开CASS6.1软件。
如下图所示：2、界址点数据展点。
点击绘图处理菜单-〉展野外测点点位命令，如下图。
在打开的对话框中，选择已经复制到桌面的地籍测量实验数据文件夹，选择木材公司加工厂宗地图界址点数据1文件。
如下图：3、点击打开，将界址点点位展到软件中。
如下图：4、展点号。
点击绘图处理菜单-〉展野外测点点号命令，如下图。
同样在打开的对话框中，选择已经复制到桌面的地籍测量实验数据文件夹，选择木材公司加工厂宗地图界址点数据1文件。
5、绘制界址点和界址线。
点击屏幕右侧屏幕菜单的坐标定位，如下图，这时变为如下图：点击屏幕菜单的地籍信息选择界址线符号，点击确定。
将鼠标放到对象捕捉上，点击右键，选择设置选项，在弹出的对话框中，选择如图所示的选项。
点击确定。
这时鼠标具备了捕捉功能。
可以自动捕捉点。
按顺序将1、2、3、4——10个界址点顺序连接，当点击到10号界址点时，在CASS下面对话框中输入字母：C，然后按回车，可自动将界址线闭合。
然后如下图：在对话框中输入如下：点击确定。
鼠标在界址线中间，一点，即可将注记标注上了。
然后同理，将房屋围墙点号展上，如下图操作过程。
按下图的连接步骤绘制房屋。
同理，绘制其他房屋。
绘制围墙：如下步骤。
回车，或点击鼠标右键。
再回车。
输入围墙厚度0.3米。
回车给房屋加注记。
步骤如下图所示。
回车修改注记。
回车，关闭属性修改窗口。
同理注记其他房屋。

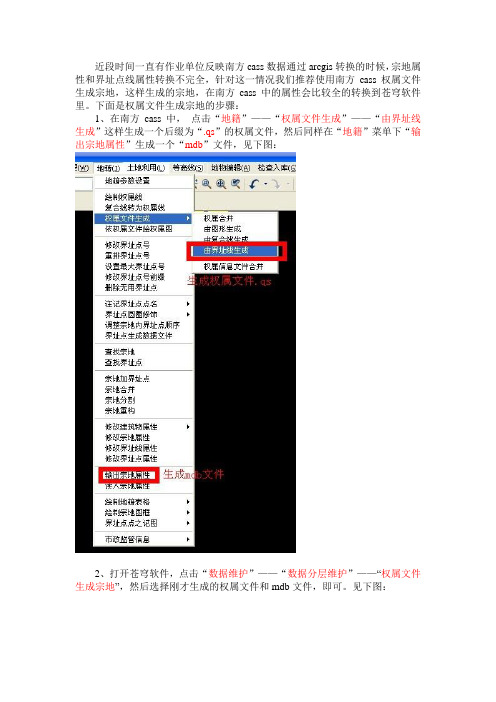

近段时间一直有作业单位反映南方cass数据通过arcgis转换的时候，宗地属性和界址点线属性转换不完全，针对这一情况我们推荐使用南方cass权属文件生成宗地，这样生成的宗地，在南方cass中的属性会比较全的转换到苍穹软件里。
下面是权属文件生成宗地的步骤：
1、在南方cass中，点击“地籍”——“权属文件生成”——“由界址线生成”这样生成一个后缀为“.qs”的权属文件，然后同样在“地籍”菜单下“输出宗地属性”生成一个“mdb”文件，见下图：
2、打开苍穹软件，点击“数据维护”——“数据分层维护”——“权属文件生成宗地”，然后选择刚才生成的权属文件和mdb文件，即可。
见下图：
注意：
1、如果南方cass中属性不完全，即便使用这种方法属性也不会完全自动生成;
2、这种方法生成的界址点线与宗地没有拓扑关系，所以只能够作为“原始界址
点线”来使用；
3、Mdb文件一定是南方cass中生成的，在ARCGIS中生成的无效。
南方CASS6.1成图软件学习使用地籍和宗地图绘制数字测绘成图软件南方CASS 6.1 的学习和使用（地籍图和宗地图绘制）操作步骤：1、将CASS6.1软件解压缩，然后安装双击文件夹里的Setup安装文件，安装CASS6.1，然后进入CASS6.1解密文件夹，双击Setup安装解密文件。
2、启动CASS6.1。
可以通过双击桌面上的CASS6.1图标，启动CASS。
3、将地籍测量实验数据文件复制到桌面。
打开文件夹如下图所示：利用CASS6.1绘制宗地图。
步骤1、打开CASS6.1软件。
如下图所示：2、界址点数据展点。
点击绘图处理菜单-〉展野外测点点位命令，如下图。
在打开的对话框中，选择已经复制到桌面的地籍测量实验数据文件夹，选择木材公司加工厂宗地图界址点数据1文件。
如下图：3、点击打开，将界址点点位展到软件中。
如下图：4、展点号。
点击绘图处理菜单-〉展野外测点点号命令，如下图。
同样在打开的对话框中，选择已经复制到桌面的地籍测量实验数据文件夹，选择木材公司加工厂宗地图界址点数据1文件。
5、绘制界址点和界址线。
点击屏幕右侧屏幕菜单的坐标定位，如下图，这时变为如下图：点击屏幕菜单的地籍信息选择界址线符号，点击确定。
将鼠标放到对象捕捉上，点击右键，选择设置选项，在弹出的对话框中，选择如图所示的选项。
点击确定。
这时鼠标具备了捕捉功能。
可以自动捕捉点。
按顺序将1、2、3、4——10个界址点顺序连接，当点击到10号界址点时，在CASS下面对话框中输入字母：C，然后按回车，可自动将界址线闭合。
然后如下图：在对话框中输入如下：点击确定。
鼠标在界址线中间，一点，即可将注记标注上了。
然后同理，将房屋围墙点号展上，如下图操作过程。
按下图的连接步骤绘制房屋。
同理，绘制其他房屋。
绘制围墙：如下步骤。
回车，或点击鼠标右键。
再回车。
输入围墙厚度0.3米。
回车给房屋加注记。
步骤如下图所示。
回车修改注记。
回车，关闭属性修改窗口。
同理注记其他房屋。
宗地图绘制一、环境参数设置1、分别打开给的6个DEG格式的模板文件，双击模板中的“审核日期：”后的“2008年12月6日”，修改为“2009年9月25日”（可自己定日期，但必须在绘图日期后面，绘图日期为2009年8月*日），双击绘图员“刘铮”，修改为自己的名字，保存。
2、将6个DWG的模板文件拷贝到CASS的安装目录下，默认的是C:\Program Files\CASS2008\BLOCKS。
3、将字体TTF文件拷贝到C:\WINDOWS\Fonts4、打开CASS 7.0软件，点击“文件→加入cass环境”5、点击“工具→文字→定义字型”，打开“文字样式”对话框，点击“新建”按钮，在样式名文本框输入“方正细等线体”，点击“确定”，取消选择“使用大字体”，然后在字体名下拉框中选择“方正细等线简体”，最后点击“应用”。
如图１所示。
图 1*每次关闭cass后再打开都得进行此操作6、点击“地籍→地籍参数设置”，打开“地籍参数设置”对话框，其中的具体参数设置如图２。
图 2＊以上环境参数设置好后重新启动cass软件二、制作宗地图（一）宗地提取1、点击工具条中的按钮，打开需要制作宗地图的图形文件。
2、点击工具条左上角的按钮，打开图层特性管理器，关掉ASSIST、GCD、KZD 图层。
3、点击“地籍→绘制宗地图框”，根据所需绘制宗地图的大小选择A4横、A4竖或A3横、A3竖，然后选择“单块宗地”。
4、按住鼠标左键，拖动鼠标将需要绘制宗地图的图块框中，选中后点击鼠标左键，弹出“宗地图参数设置”对话框，其中参数设置见图３。
5、在显示窗口下端的命令窗口中输入比例尺分母“500”（可根据图幅及所画宗地图的大小调整比例尺，保证宗地图的内容清晰就好），回车。
6、在屏幕空白处点击鼠标左键（滚轮可以进行放大、缩小操作，按住滚轮可进行图形的拖动），出现图４所示宗地图。
图3图 4如果画出的宗地图如下图所示，没有居中，可拖动鼠标左键选中其中的宗地图，在命令行中输入“m”，回车，再在图幅中心点击鼠标左键，移动宗地图到合适的位置，如图５所示。
实验二地籍图、宗地图、地籍表格的绘制-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII实验二地籍图、宗地图、地籍表格的绘制及工程应用一、实验目的、要求1、通过示例数据练习地籍图、宗地以及地籍表格的绘制，熟练掌握CASS软件中有关地籍菜单的功能；2、通过示例数据进行工程应用菜单的练习，熟练掌握CASS软件有关工程应用菜单的功能；3、进一步学习熟悉和掌握CASS软件的使用。
二、实验仪器与材料计算机、基础练习数据（C:\Program Files\CASS60\DEMO\*.DAT）、南方CASS6.1成图系统三、实验内容1、查看计算机上是否有CASS软件，如果没有则参见实验一的软件安装，将软件安装在C盘，完成CASS软件的安装。
2、建立文件夹，文件夹名为“姓名学号”3、地籍图的绘制用记事本打开“C: \Program Files\CASS60 \Demo\YMSJ.dat”文件，参考附录1内容（尤其注意表格D-1、D-2、D-3的内容即可。
）分析其数据格式。
（作业1：试写出2个地物的数据内容并解释其含义。
）（1）绘制平面图—>定显示区：选择示例文件\Program Files\CASS60\demo\south.dat；—>简码识别：单击“绘图处理”菜单，选择“简码识别”项。
绘图比例尺 1:<500>：回车。
即默认比例尺为1:500。
选择数据文件名为\Program Files\CASS60 \demo\south.dat。
此时在屏幕上自动地绘出地物平面图来。
（2）生成权属信息文件生成权属线有两种方法：可以直接用手工方法绘制，也可以通过生成权属信息数据文件后再利用此文件来绘制。
下面以权属合并为例，讲解权属线生成的方法。
权属合并需要用到两个文件：权属引导文件和界址点数据文件。
①权属引导文件的格式：宗地号，权利人，土地类别，界址点号，界址点号，……，界址点号，E（一宗地结束）宗地号，权利人，土地类别，界址点号，界址点号，……，界址点号，E（一宗地结束）E（文件结束）注意：（1）每一宗地写一行，以E为一宗地的结束符，E要求大写；（2）编宗地号方法：街道号（地籍区号）＋街坊号（地籍子区）＋宗地号（地块号）,街道号和街坊号位数可在“参数设置”内设置；（3）权利人按实际调查结果输入；（4）土地类别按规范要求输入；（5）权属引导文件的结束符为E，E要求大写。
Cass2008云南国土版输出宗地图流程和注意事项一．安装cad2005
1.点击“国土版安装”下的AutoCAD2005简体中文版中的setup.exe程序，进行安装；
2.
3.一直点击“下一步”，序列号输入“1319222222”，完成安装；
4.启动CAD2005，复制申请号至“AvtoCAD2005_Chs_KG.exe”,将计算出的激活码复制到CAD中进行激活；
二．安装cass2008
1.首先安装01 CASS云南安装中的setup.exe程序；
2.再将CASS云南国土版
3.0版(覆盖版)中的所有文件复制到C 盘的CassCzdj目录下，替换掉所有文件；
3.安装Bylodd.msi，采用默认设置就可以。
三．注意事项：
1.安装完CAD2005过程中若出现“.Framework”错误，点击安装cass国土版安装包下的NetFx20SP2_x86.exe程序。
2.尽量不要安装其他的非正版CAD和CASS程序。
3.启动桌面的CASS2008云南国土版for AutoCAD2005程序，打开地籍图后，点击菜单栏中的“云南国土”目录下的“云南城镇二调宗地图”选择需要的纸张大小，选择要输出的地块；
出来的对话框中，比例尺分母倍数采用默认的10，不满幅时由宗地向外延伸用20，然后填入制图员和检查员，制图单位名字后确定，在你要摆放宗地图的位置单机鼠标左键即可。
比例尺分母用50的倍数输出的宗地图不正确。
4.现输出的宗地图，要统一替换地籍号，列如：地籍号：530122204-201-(03)-025，要替换为地籍号：530122-204-201-JC03025。
5.宗地图中权利人名字会出现两个，删除一个。
1、制作前设置：点击“地籍”→“地籍参数设置”弹出如图
按图修改参数，完成后，点击确定。
2、提取每块宗地
复制要提取的宗地，右击原坐标粘贴至新建的CASS图中。
3、转为宗地图
在上述新建的CASS中点击“地籍”→“复合线转为权属线”选中提取的宗地，弹出如下
窗口：
街道：000 街坊：00 宗地号：按照原图中所在编号（如12A，则命名为0012-1，如12B,则命名为0012-2，依次类推，如出现两个12A，则将其中之一改为12C，并编号为0012-3），权利人：按照编号在“宗地图框-xxx组”查询相应的人名。
地类：13
点击确定，十字光标点击宗地中心，作图完毕，如下：
将此图按照相应的宗地编号（如0012-1）保存至“宗地图块-德吉x组”
3、制作宗地图框
在上述保存过的宗地图中继续以下操作：菜单栏中右击，调出“A4竖宗地图框”菜单，如：点击第一个按钮，并框选制作好的宗地图，弹出如
下菜单
其中：坐标表：不绘制，其他不变，点击确定，在宗地图旁边绘制宗地图框，绘制完毕，如图
将此文件命名为相应编号（如0012-1）另存为至宗地图框-德吉x组。
补充：在“宗地图框-德吉x组”文件夹中，各个宗地的word文档与制作完成的宗地图框不对应，请再制作相应的文档并修改其中的编号。
导读：通过对宗地图的介绍，加深对宗地图的了解，通过本篇的学习，让大家掌握利用CASS软件制作宗地图的流程，解决实际工作中存在的问题。
一、宗地图的定义及要求
宗地图是土地使用证和宗地档案的附图，通过具有法律手续的土地登记过程认可，是土地所有者或使用者持有的具有法律效力的图件凭证。
它反映一宗地的基本情况。
包括：宗地权属界线、界址点位置、宗地内建筑物位置与性质，与相邻宗地的关系等。
宗地图定义为：描述宗地空间位置关系的地图。
（宗地：parcel Of land，土地使用权人的权属界址范围内的地块。
权属界址线所封闭的地块。
历史上曾称宗地为“丘”。
）
宗地图一般采用A4或A3图纸幅面，可横向或竖向编绘，比例尺一般为100的整倍数。
宗地图制作的一般要求：
(1) 确定用地边界，依据正确合理。
依据原老土地证界，勘测定界图界等。
(2)用地边界四邻已有合法用地边界的,当前用地边界应与四邻边界完全重合。
(3)边界穿房屋，围墙而过的应核对正误。
一般情况下，界址线
不允许穿越建筑物。
(4)邻宗权属不是一宗时加点并顺其权属走向留约1cm(图上) 示意界址线。
(5) 界址点编号从宗地左上角顺时针开始,无重、漏号现象，点位捕捉正确。
(6)面积单位：平方米保留整数，亩数保留2位小数，公顷保留4位小数。
(7)正确标注该宗地所在基本分幅图（如1:500、1:10000等）中的图号。
(8) 原地形图中的高程点可稀疏配置,控制点、检查井、路灯、信号灯等地物视图面负荷可简要表示或不表示。
(9)为使图面整洁清晰,关闭不需要的图层时,注意此图层中是否有分层不细致现象,如CASS图中检查井与线杆、铁塔等均在一层，关闭图层时应保留与权属有关的地物。
(10) 四邻必须有权属单位名称，且必须与盖章名称相符，可用公章简称，但应符合习惯叫法且不易产生混淆,用地界址内权属单位名称和图名要保持一致并且只此一名称。
(11) 图中地形要素用黑色（7号）表示，地籍要素用红色（1号）表示，规划道路用品红色（6号）表示。
（12） 地籍要素的层放于最上面，出图打印清晰易读
二、CASS软件地籍设置
1、输入命令：casssetup或“文件CASS参数配置”
街道位数和街坊位数：依实际要求设置宗地号街道、街坊位数。
地号字高：依实际需要设置宗地号注记地高度。
小数位数：依实际需要设置坐标、界址点间距离和面积的小数位数。
面积注记单位：设置宗地图内的面积注记单位。
地籍分幅：设置地籍图的图幅大小。
地籍图注记：提供各种权属注记的开关供用户选用。
宗地图注记方式：设置宗地图注记的内容。
宗地图：控制宗地图内图形是否满幅显示或只显示本宗地。
控制是否显示建筑物占地面积和宗地号。
设置“绘图人”和“审核人”名称，批量分幅时由程序自动填写，无需人工修改
界址点号前缀：依实际需要设定界址点前缀，一般为英文大写字母。
绘权属时标注界址点号：设置是否在手工绘制权属线同时标注点好。
界址点起点位置：设置界址点的起点是西北角，还是按绘图的起始点。
界址点编号方式：提供街坊内编号和宗地内编号的切换开关。
界址点编号方向：设置界址点编号按顺、逆时针方向。
界址点成果表：设置“制表”和“审校”名称。
2、在CASS标题栏空白处，单击鼠标右键，调出“地籍”菜单，在“地籍参数设置”进行地籍参数的设置。
三、绘制权属线
1、绘制权属线：根据野外测点，直接绘制具有宗地号、权利人、土地利用类别属性的宗地界线。
2、复合线转为权属线：将封闭的复合线转换为权属线
四、宗地图的制作
1、设置界址点编号
分析：本案例为大宗包小宗，对于包含的小宗地也要设界址号，点号在外围编号结束后续编。
2、重排界址点
①删除无用界址点
功能：此功能用于删除没有界址线连接的界址点。
②重排界址点号
功能：此功能用于重排界址点号，改变界址点点名。
分析：本案例中共9个界址点，但显示界址点号最大为J17
全图注记功能：注记全图的界址点点名。
局部注记功能：注记图上局部区域界址点的点名。
删除注记功能：去掉界址点的点名注记。
4、绘制宗地图
效果图。
