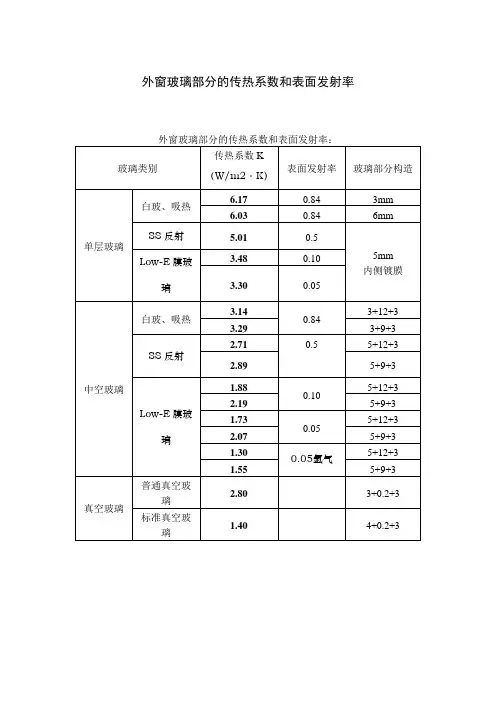

外窗玻璃部分的传热系数和表面发射率
- 格式:doc
- 大小:38.50 KB
- 文档页数:1


建筑外窗传热系数检测方法本方法适用于建筑外窗(包括天窗以及阳台门上部镶嵌玻璃部分,不包括阳台门下部不透明部分)的保温性能的检测及分级。
检测依据:《建筑外窗保温性能分级及检测方法》GB/T8484-2002检测方法1原理本标准基于稳定传热原理,采用标定热箱法检测窗户保温性能。
试件一侧为热箱,模拟采暖建筑冬季室内气候条件,另一侧为冷箱,模拟冬季室外气候条件。
在对试件缝隙进行密封处理,试件两侧各自保持稳定的空气温度、气流速度和热辐射条件下,测量热箱中电暖气的发热量,减去通过热箱外壁和试件框的热损失〔两者均由标定试验确定,见附录A (标准的附录)),除以试件面积与两侧空气温差的乘积,即可计算出试件的传热系数K值。
2检测装置检测装置主要由热箱、冷箱、试件框和环境空间四部分组成,如图1所示。
2.1热箱2.1.1热箱开口尺寸不宜小于210OmmX240Omm(宽义高),进深不宜小于2000mmo2.1.2热箱外壁构造应是热均匀体,其热阻值不得小于3.5(m2∙K)∕W o2.1.3热箱内表面的总的半球发射率ε值应大于0.85o1一热箱;2—冷箱;3—试件框;4—电暖气;5—试件;6-隔风板;7一风机;8—蒸发器;9—加热器;10一环境空间;11一空调器;12—冷冻机图1检测装置示意图2.2冷箱2.2.1冷箱开口尺寸应与试件框外边缘尺寸相同,进深以能容纳制冷、加热及气流组织设备为宜。
2.2.2冷箱外壁应采用不透气的保温材料,其热阻值不得小于3.5(m2∙K)∕W,内表面应采用不吸水耐腐蚀的材料。
2.2.3冷箱通过安装在冷箱内的蒸发器或引入冷空气进行降温。
2.2.4利用隔风板和风机进行强迫对流,形成沿试件表面自上而下的均匀气流,隔风板与试件框冷侧表面距离宜能调节。
2.2.5隔风板宜采用热阻不小于1.0(m2∙K)∕W的板材,隔风板面向试件的表面,其总的半球发射率值应大于0.85。
隔风板的宽度与冷箱内净宽度相同。
2.2.6蒸发器下部应设置排水孔或盛水盘。

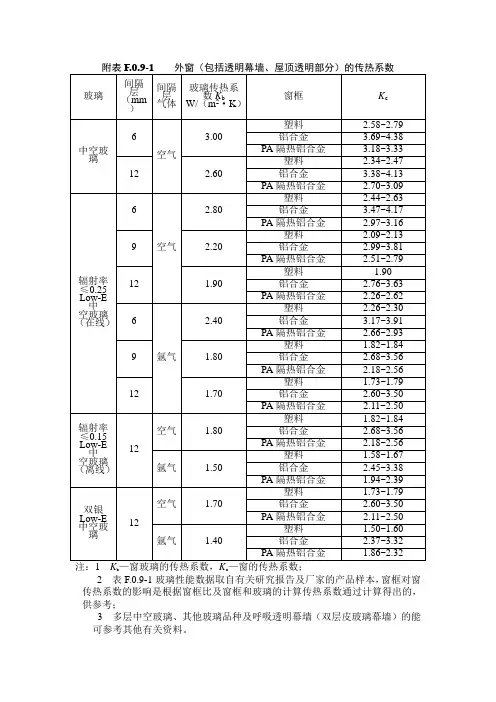

2、典型玻璃配合不同窗框的整窗传热系数玻璃品种及规格(mm)玻璃中部传热系数传热系数K[W/(m2.K)]非隔热金属型材Kf=10.8框面积15%隔热金属型材Kf=5.8框面积20%塑料型材Kf=2.7框面积25%透明玻璃3透明玻璃 5.8 6.6 5.8 5.0 6透明玻璃 5.7 6.5 5.7 4.9 12透明玻璃 5.5 6.3 5.6 4.8吸热玻璃5绿色吸热玻璃 5.7 6.5 5.7 4.9 6蓝色吸热玻璃 5.7 6.5 5.7 4.9 5茶色吸热玻璃 5.7 6.5 5.7 4.9 5灰色吸热玻璃 5.7 6.5 5.7 4.9热反射玻璃6高透光热反射玻璃 5.7 6.5 5.7 4.9 6中等透光热反射玻璃 5.4 6.2 5.5 4.7 6低透光热反射玻璃 4.6 5.5 4.8 4.1 6特低透光热反射玻璃 4.6 5.5 4.8 4.1单片Low-E6高透光Low-E玻璃 3.6 4.7 4.0 3.4 6中等透光型Low-E玻璃 3.5 4.6 4.0 3.3中空玻璃6透明+12空气+6透明 2.8 4.0 3.4 2.8 6绿色吸热+12空气+6透明 2.8 4.0 3.4 2.8 6灰色吸热+12空气+6透明 2.8 4.0 3.4 2.8 6中透光热反射+12空气+6透明 2.4 3.7 3.1 2.5 6低透光热反射+12空气+6透明 2.3 3.6 3.1 2.4 6高透光Low-E+12空气+6透明 1.9 3.2 2.7 2.1 6中透光Low-E+12空气+6透明 1.8 3.2 2.6 2.0 6较低透光Low-E+12空气+6透明 1.8 3.2 2.6 2.0 6低透光Low-E+12空气+6透明 1.8 3.2 2.6 2.0 6高透光Low-E+12氩气+6透明 1.5 2.9 2.4 1.8 6中透光Low-E+12氩气+6透明 1.4 2.8 2.3 1.7。
