外窗传热系数检验报告

门窗节能检验批质量验收记录注：本表内容的填写需依据《现场验收检验批检查原始记录》。

本检验批质量验收的规范依据见本页背面。

填写说明一、填写依据1 《建筑节能工程施工质量验收规范》GB50411-2007。

2 《建筑工程施工质量验收统一标准》GB50300-2013。

二、检验批划分建筑外门窗工程的检验批应按下列规定划分：1 同一厂家的同一品种、类型、规格的门窗及门窗玻璃每100樘划分为一个检验批，不足100樘也为-个检验批。

2 同一厂家的同一品种、类型和规格的特种门每50樘划分为一个检验批，不足50樘也为一个检验批。

3 对于异形或有特殊要求的门窗，检验批的划分应根据其特点和数量，由监理（建设）单位和施工单位协商确定。

三、GB50411-2007规范摘要6.1.5 建筑外门窗工程的检查数量应符合下列规定：1 建筑门窗每个检验批应抽查5%，并不少于3樘，不足3樘时应全数检查；高层建筑的外窗，每个检验批应抽查10%，并不少于6樘，不足6樘时应全数检查。

2 特种门每个检验批应抽查50%，并不少于10樘，不足10樘时应全数检查。

主控项目6.2.1 建筑外门窗的品种、规格应符合设计要求和相关标准的规定。

检验方法：观察、尺量检查；核查质量证明文件。

检查数量：按本规范第6.1.5条执行；质量证明文件应按照其出厂检验批进行核查。

6.2.2 建筑外窗的气密性、保温性能、中空玻璃露点、玻璃遮阳系数和可见光透射比应符合设计要求。

检验方法：核查质量证明文件和复验报告。

检查数量：全数核查。

6.2.3 建筑外窗进人施工现场时，应按地区类别对其下列性能进行复验，复验应为见证取样送检：1 严寒、寒冷地区：气密性、传热系数和中空玻璃露点。

2 夏热冬冷地区：气密性、传热系数、玻璃遮阳系数、可见光透射比、中空玻璃露点。

3 夏热冬暖地区：气密性、玻璃遮阳系数、可见光透射比、中空玻璃露点。

检验方法：随机抽样送检；核查复验报告。

检查数量：同一厂家同一品种同一类型的产品各抽查不少于3樘（件）。

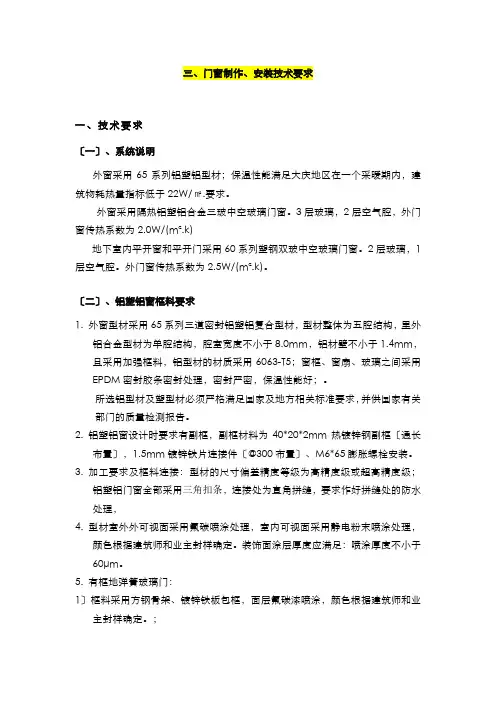

三、门窗制作、安装技术要求一、技术要求〔一〕、系统说明外窗采用65系列铝塑铝型材；保温性能满足大庆地区在一个采暖期内，建筑物耗热量指标低于22W/㎡.要求。

外窗采用隔热铝塑铝合金三玻中空玻璃门窗。

3层玻璃，2层空气腔，外门窗传热系数为2.0W/(m².k)地下室内平开窗和平开门采用60系列塑钢双玻中空玻璃门窗。

2层玻璃，1层空气腔。

外门窗传热系数为2.5W/(m².k)。

〔二〕、铝塑铝窗框料要求1. 外窗型材采用65系列三道密封铝塑铝复合型材，型材整体为五腔结构，里外铝合金型材为单腔结构，腔室宽度不小于8.0mm，铝材壁不小于1.4mm，且采用加强框料，铝型材的材质采用6063-T5；窗框、窗扇、玻璃之间采用EPDM密封胶条密封处理，密封严密，保温性能好；。

所选铝型材及塑型材必须严格满足国家及地方相关标准要求，并供国家有关部门的质量检测报告。

2. 铝塑铝窗设计时要求有副框，副框材料为40*20*2mm热镀锌钢副框〔通长布置〕，1.5mm镀锌铁片连接件〔@300布置〕、M6*65膨胀螺栓安装。

3. 加工要求及框料连接：型材的尺寸偏差精度等级为高精度级或超高精度级；铝塑铝门窗全部采用三角扣条，连接处为直角拼缝，要求作好拼缝处的防水处理，4. 型材室外外可视面采用氟碳喷涂处理，室内可视面采用静电粉末喷涂处理，颜色根据建筑师和业主封样确定。

装饰面涂层厚度应满足：喷涂厚度不小于60μm。

5. 有框地弹簧玻璃门：1〕框料采用方钢骨架、镀锌铁板包框，面层氟碳漆喷涂，颜色根据建筑师和业主封样确定。

；2〕玻璃采用6+12A+6中空钢化LOW-E玻璃；3〕地弹门的门扇的左右边框的宽度做成一致，为100mm，上、下边框的宽度做到200mm。

门拉手采用通高拉手，拉手采用Φ38x2.5断丝不锈钢管，内衬Φ28的圆钢，通过8mm厚的不锈钢片与上下框固定。

门扇四周框采用厚镀锌铁板，内做镀锌钢框，然后采用竹芯板找平固定于钢框上，再采用密封胶将不锈钢板粘接于竹芯板上，门扇四周的缝隙必须装防尘毛刷。

外墙外保温工程施工质量验收资料外墙外保温工程施工质量验收资料目录文件材料名称外墙外保温工程施工技术资料建筑节能工程概况表（附表1）建筑节能工程项目施工管理人员名单（鲁JJ-002）建筑节能工程施工现场质量管理检查记录（鲁JJ-003）节能检测委托合同（无表式）专业分包合同（无表式）建筑节能分部工程开工申请报告（附表2）分部工程施工方案及审批（无表式）分项工程质量技术交底卡（附表3）施工日志（鲁JJ-039）建筑节能保温系统材料质量证明书、质量检验报告汇总表建筑节能保温系统材料质量检验报告及产品质量证明书（无表式）外墙外保温系统耐候性检测报告（无表式）山东省新型墙体材料系统认证证书及相关检测报告威海市建委颁发的系统备案证（无表式）EPS、XPS）材料质量检验报告及产品质量证明书喷涂聚氨酯硬泡体材料质量检验报告及产品质量证明书泡沫玻璃板材料质量检验报告及产品质量证明书(属外墙外保温系统砂加气块材料质量检验报告及产品质量证明书(属外墙外保温系统龙骨干挂内填矿物棉制品材料质量检验报告及产品质量证明书墙内保温系统和内墙保温系统)增强粉刷石膏聚苯板材料质量检验报告及产品质量证明书温系统和内墙保温系统)保温砂浆材料材料质量检验报告及产品质量证明书(可用于外、砂加气块材料质量检验报告及产品质量证明书(可用于外、内墙自保温系统锚固件拉拔试验报告（无表式）膨胀聚苯板系统现场粘结强度测试报告（无表式）保温材料的导热系数、密度、抗压强度或压缩强度检验报告（无表式）粘结材料的拉伸粘结强度检验报告（无表式）饰面砖粘结强度检测报告（无表式）增强网的力学性能、抗腐蚀性能检测报告（无表式）建筑节能隐蔽工程质量验收记录（附表5）预检记录（鲁JJ-040）班组自检记录（鲁JJ-041）工序交接检查记录（鲁JJ-042）外墙外保温工程施工质量验收资料分部工程质量验收记录（附表6）分项工程质量验收记录（附表7）建筑节能分部工程质量控制资料核查记录（附表8）建筑节能分部工程安全和功能检验资料核查及主要功能抽查记录检验批质量验收记录（附表10至14，按实际需要参考取用）建筑节能工程概况表附表1施工单位项目技术负责人：日总监理工年月日建筑节能分部工程质量控制资料核查记录（附表8）XX新区2#楼施工单位XX新型建材装饰图变更审查文件有效建筑节能工程施工技术方案齐全有效主要材料、设备和构件的质量证明文件（出厂检验报告）、进场检验记录、型式检验报告（含墙保温系统耐候性检验报、进场复验报告齐全有效隐蔽工程验收记录和相关图像齐全有效分项工程质量验收记录齐全有效建筑围护结构节能构造现场实体检验记录外窗气密性现场检测报告热工性能现场检测检测报告分项工程质量验收记录齐全有效风管及系统严密性检验记录现场组装的组合式空调机组的漏风量测试记录设备单机试运转及调试记录系统联合试运转及调试记录系统节能性能检验报告其他对工程质量有影响的重要技术资料总监理工程师：施工单位项目经理：建设单位项目负责人)注：工程验收前，监理（建设）单位应对相应资料进行核查，核查人填写核查意见并签字；对资料齐全、结果符合要求的，结论中填写“资料完整”。

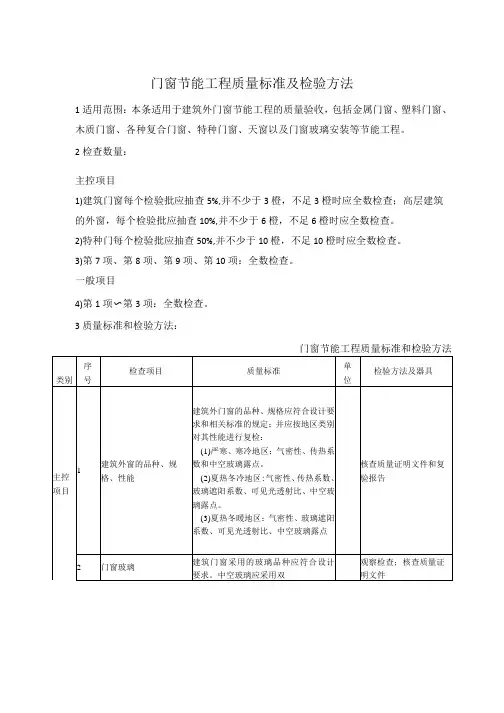

门窗节能工程质量标准及检验方法
1适用范围：本条适用于建筑外门窗节能工程的质量验收，包括金属门窗、塑料门窗、木质门窗、各种复合门窗、特种门窗、天窗以及门窗玻璃安装等节能工程。

2检查数量：
主控项目
1)建筑门窗每个检验批应抽查5%,并不少于3橙，不足3橙时应全数检查；高层建筑的外窗，每个检验批应抽查10%,并不少于6橙，不足6橙时应全数检查。

2)特种门每个检验批应抽查50%,并不少于10橙，不足10橙时应全数检查。

3)第7项、第8项、第9项、第10项：全数检查。

一般项目
4)第1项〜第3项：全数检查。

3质量标准和检验方法：。

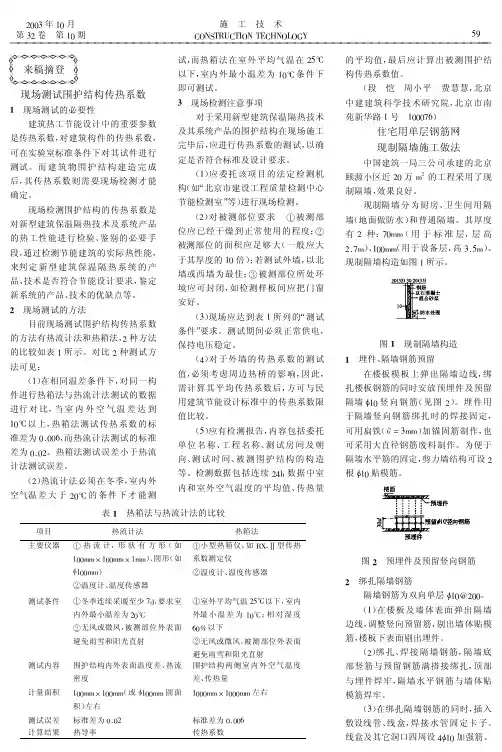

【1】建筑节能工程现场检验【1.1】围护结构现场实体检验1、建筑围护结构施工完成后，应对围护结构的外墙节能构造和建筑外窗的气密性进行现场实体检验。

当条件具备时，可直接对围护结构的传热系数进行检测。

2、外墙节能构造的现场实体检验的方法应符合《建筑节能工程施工质量验收规范》GB50411附录C的规定，其检验目的是：（1）验证墙体保温材料的种类是否符合设计要求；（2）验证保温层厚度是否符合设计要求；（3）检查保温层构造做法是否符合设计和施工方案要求。

3、外窗现场实体检测应按照国家和本市现行有关标准的规定执行。

4、外墙构造和建筑外窗气密性的现场实体检测其抽样数量可以在合同中约定，但合同中约定的抽样数量不应低于本方案的要求。

当无合同约定时应按照下列规定抽样；（1）每个单位工程的外墙至少抽查3处，每处一个检查点；当一个单位工程外墙有2种以上节能保温做法时，每种节能保温做法的外墙应抽查不少于3处；（2）每个单位工程的外窗至少抽查3樘。

当一个单位工程外窗有2种以上品种、类型和开启方式时，每种品种、类型和开启方式的外窗均应抽查不少于3樘。

5、外墙节能构造的现场实体检验应在监理（建设）人员见证下实施，也可委托有资质的检测机构实施。

6、外窗气密性的现场实体检测应在监理（建设）人员见证下抽样，委托有资质的检测机构实施。

7、当对围护结构的传热系数进行检测时，应由建设单位委托具备检测资质的检测机构承担；其检测方法、抽样数量、检测部位和合格判定标准等可在合同中约定，传热系数的检测宜在围护结构施工完成2个月后进行。

8、当外墙节能构造或外窗气密性现场实体检验出现不符合设计要求和标准规定的情况时，应委托有资质的检测机构扩大一倍数量抽样，对不符合要求的项目或参数再次检验。

仍然不符合要求时应给出“不符合设计要求”的结论。

对于不符合设计要求的围护结构节能构造应查找原因，对因此造成的对建筑节能的影响程度进行计算或评估，采取技术措施予以弥补或消除后重新进行检测，合格后方可通过验收。

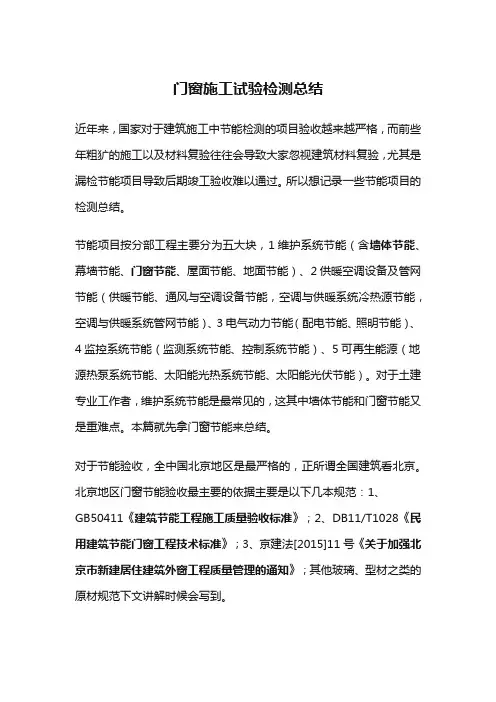

门窗施工试验检测总结近年来，国家对于建筑施工中节能检测的项目验收越来越严格，而前些年粗犷的施工以及材料复验往往会导致大家忽视建筑材料复验，尤其是漏检节能项目导致后期竣工验收难以通过。

所以想记录一些节能项目的检测总结。

节能项目按分部工程主要分为五大块，1维护系统节能（含墙体节能、幕墙节能、门窗节能、屋面节能、地面节能）、2供暖空调设备及管网节能（供暖节能、通风与空调设备节能，空调与供暖系统冷热源节能，空调与供暖系统管网节能）、3电气动力节能（配电节能、照明节能）、4监控系统节能（监测系统节能、控制系统节能）、5可再生能源（地源热泵系统节能、太阳能光热系统节能、太阳能光伏节能）。

对于土建专业工作者，维护系统节能是最常见的，这其中墙体节能和门窗节能又是重难点。

本篇就先拿门窗节能来总结。

对于节能验收，全中国北京地区是最严格的，正所谓全国建筑看北京。

北京地区门窗节能验收最主要的依据主要是以下几本规范：1、GB50411《建筑节能工程施工质量验收标准》；2、DB11/T1028《民用建筑节能门窗工程技术标准》；3、京建法[2015]11号《关于加强北京市新建居住建筑外窗工程质量管理的通知》；其他玻璃、型材之类的原材规范下文讲解时候会写到。

市场上现在主要是采用断桥铝门窗居多，对于断桥铝的质量把控，主要分为三大部分，1、进场材料及材质单；2、原材料的复验；3、施工安装的质量（本篇不做叙述）。

1、进场材料及材质单。

在GB50411的6.2.2节中明确要求，根据工程所在气候区（北京属于寒冷地区）核查质量证明文件，包含材料的型式检验报告、节能性能标识证书、门窗节能性能计算书、每个型号的产品合格证。

2、原材料的复验，其中每种材料的进场检验和复验需要按照下列对应文件：2.1、玻璃——JGJ 113《建筑玻璃应用技术规程》+GB50411中6.2.2；北京这种寒冷地区可以不做玻璃的遮阳系数，依据见下图，如果产品（即整窗）的国家节能性能标识和计算书都符合要求，可以免除整窗产品做传热系数和气密性能两项复验，只需要做玻璃原材的性能复验即可。

6项实体检测，节能工程必检！根据国家标准《建筑节能工程施工质量验收规范》（GB50411—2007），对建筑节能工程的实体检验做了明确的规定，要求在建筑节能工程施工中对以下六项进行实体检验：1、外墙节能构造检验；2、外窗气密性检测；3、玻璃幕墙气密性检测；4、保温板粘结强度检测；5、锚固件拉拔力检测；6、外墙传热系数检测。

一、墙体节能构造检验1、检验方法外墙节能构造的现场实体检验采用钻芯法。

2、检验时间应在外墙施工完工后、节能分部工程验收前进行。

3、取样部位与数量（1）取样部位应由监理(建设)与施工双方共同确定，不得在外墙施工前预先确定；（2）取样位置应选取节能构造有代表性的外墙上相对隐蔽的部位，并宜兼顾不同朝向和楼层；取样位置必须确保钻芯操作安全，且应方便操作；（3）外墙取样数量为一个单位工程每种节能保温作法至少取3个芯样。

取样部位宜均匀分布，不宜在同一个房间外墙上取两个或两个以上芯样。

二、外窗气密性实体检测1、检验方法按行业标准JG/T211-2007《建筑外窗气密、水密、抗风压性能现场检测方法》进行检验。

其大致原理是：采用一套适合现场条件的支架、塑料膜等工具，在窗洞处形成一个静压箱，采用风机、压力传感器和数据采集器等组成的检验装置，自动进行外窗气密性检验。

2、检验时间应在安装完建筑外窗后、节能分部工程验收前进行。

3、取样部位与数量每个单位工程的外窗至少抽查3樘。

当一个单位工程外窗有两种以上品种、类型和开启方式时，每种品种、类型和开启方式的外窗均应抽查不少于3樘。

三、玻璃幕墙气密性检测1、检测方法（1）首先应核查幕墙的全部质量证明文件和技术性能检测报告，然后进行现场观察，及启闭可开启扇检查。

（2）在检测试验室安装制作试件进行气密性能检测。

气密性能检测试件应包括幕墙的典型单元、典型拼缝、典型可开启部分。

试件应按照幕墙工程施工图进行设计。

试样设计应经建筑设计单位项目负责人、监理工程师同意并确认。

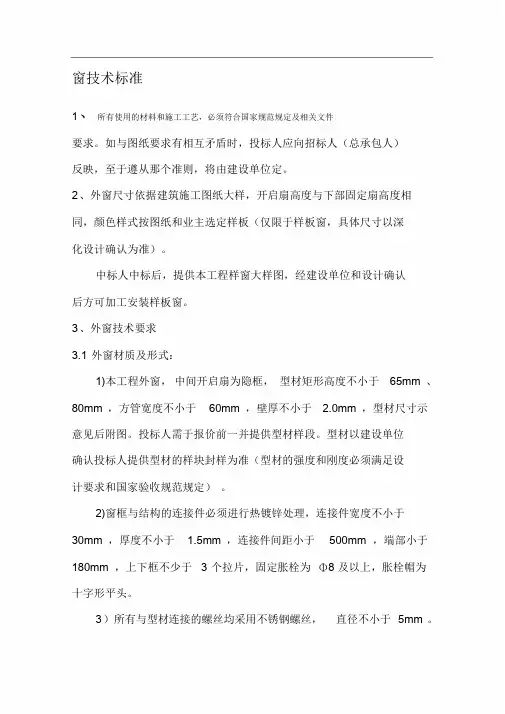

窗技术标准、所有使用的材料和施工工艺，必须符合国家规范规定及相关文件1要求。

如与图纸要求有相互矛盾时，投标人应向招标人（总承包人）反映，至于遵从那个准则，将由建设单位定。

2、外窗尺寸依据建筑施工图纸大样，开启扇高度与下部固定扇高度相同，颜色样式按图纸和业主选定样板（仅限于样板窗，具体尺寸以深化设计确认为准）。

中标人中标后，提供本工程样窗大样图，经建设单位和设计确认后方可加工安装样板窗。

3、外窗技术要求3.1外窗材质及形式：1)本工程外窗，中间开启扇为隐框，型材矩形高度不小于65mm、80mm，方管宽度不小于60mm，壁厚不小于 2.0mm，型材尺寸示意见后附图。

投标人需于报价前一并提供型材样段。

型材以建设单位确认投标人提供型材的样块封样为准（型材的强度和刚度必须满足设计要求和国家验收规范规定）。

2)窗框与结构的连接件必须进行热镀锌处理，连接件宽度不小于30mm，厚度不小于 1.5mm，连接件间距小于500mm，端部小于180mm，上下框不少于3个拉片，固定胀栓为Φ8及以上，胀栓帽为十字形平头。

3）所有与型材连接的螺丝均采用不锈钢螺丝，直径不小于5mm。

4) 开启扇上下横缝缝隙必须满足施工规范规定，缝宽不大于8mm ；左右两侧竖缝与上下固定扇胶缝均匀一致，缝宽不大于5mm 。

5）外窗开启形式(1)南侧、北侧外窗除带百页窗外（带百页外窗以立面图标注为准），均设开启扇。

(2)5 轴与1/F 轴处空调机房外窗为固定扇。

(3)三层计算机房外窗均为固定扇。

(4)窗纱为不锈钢隐形窗纱，18 目。

3.2 外窗物理性能要求：外窗物理性能不低于京建材[1999]148# 文规定，窗空气渗透量q1 ≤1.5m3/m.h ，抗风压性能不低于5级p≥3Kpa ，其它物理性能见下表：部气密性空气隔声性采光雨水渗透性能保温性能位能能性K≤ 2.ΔP≥350P 4 Rw≥30固定透明7部分 a dB级玻璃西向2.3K≤ 2.ΔP≥350P 4 Rw≥30开启透明7部分 a dB级玻璃西向2.33.3 外窗玻璃要求：层(外层low-E, 内层浮法)中空玻璃采用符合保温设计的铝合金双窗，厚度6+12A+6mm ，遮阳系数达到0.5SC ，传系数≤热3.4W/m2.K ，反射比不大于0.3，采光折减系数不低于0.2。

门窗传热性能的检查方法及性能探讨摘要：寒冷地区建筑门窗的保温性能对建筑节能起着至关重要的作用，门窗的能耗占建筑总能耗的45%~50%甚至更高，提高门窗的保温性能势在必行。

本文通过分析大连市绿色建筑门窗的现状，结合实际施工项目中的案例，总结出一套门窗传热性能检测的方法以及提高门窗传热性能的手段，对我国北方寒冷地区门窗传热性能的检测与施工方式提供一定的参考。

关键词：门窗；传热系数；检测1 大连市门窗市场概况分析目前大连地区据不完全统计，上规模的门窗厂家150家左右（年产量10000平方米以上），年生产总能力达300万平方米左右，另外就是小型门店，属前店后厂型。

这种大概在700家左右，每家每年的生产能力大概在2000平方米，这700家小店年总产量在140万平方米左右。

大连市总年产能力在450万平方米左右。

大连市每年新建项目数量在500万平米左右（信息不是特别详细），如果按照建筑面积25%算门窗面积，那么新建项目的门窗面积在125万平方米左右。

大连市老区现有门窗需要更换的数量：大连目前常驻人口在600万左右，如果每户平均按照4口人计算，大约在150万户，旧窗需要改造的量大概占70%（保守估算），按照这个比例计算需要改造的总户数105万户，如果每户门窗面积平均按25平方米计算，总改造量2625万平方米，每年需要更换的量按照10%的比例计算，年需求量大概在262.5万平。

新建项目门窗需求量125万平方米，现有房屋门窗需改造面积262.5万平方米，一共387.5万平方米。

2 门窗技术性能分析首先要从玻璃入手，大力推广和使用节能玻璃，因为玻璃在整个门窗中占面积的75%~85%。

（1）其次选择节能型材制作节能门窗。

从性价比及制作难易程度考虑，首选断桥铝及铝塑复合门窗，其次为塑钢门窗，再次为铝木复合门窗。

（2）门窗密封系统的优劣也影响着门窗节能性能的好坏，所以要选择优质的密封材料（三元乙丙发泡、硅胶、热塑弹性体等），原胶含量一定要超过30%以上。

宁波市区建筑节能工程围护结构现场检测办法为统一宁波市区建筑节能工程围护结构现场检测工作，根据《建筑节能工程施工验收规范》（GB50411-2007）及国家有关标准，结合市区实际，制订本办法。

第一部分外墙外保温系统1.1 基层与保温层粘结强度现场拉拔试验1.1.1 保温板材墙体保温系统1.1.1.1 基层与保温层的粘结强度现场拉拔试验①检测条件：保温层施工完成，养护时间达到粘结材料要求的龄期，并在下道工序施工前。

②检测内容：（a）基层与保温板材的粘结强度现场拉拔试验，每个单体工程检测1组，每组测3处（挑选在满粘处），每处测1点。

取样部位宜均匀分布，不宜在同一房间外墙上选取。

（b）基层与保温板材粘结面积现场试验，每个单体工程检测1组，每组检测1整块保温板材（尺寸为1.2m×0.6m或为保温板材实际尺寸）。

③检测结果判定：（a）基层与保温板材的粘结强度平均值必须满足设计要求且不小于0.1MPa，破坏界面不得位于界面层；（b）基层与保温板材累计粘结面积满足设计要求且不得小于40％。

1.1.2 保温浆料墙体保温系统1.1.2.1 基层与保温层的粘结强度现场拉拔试验①检测条件：保温层施工完成，养护时间达到粘结材料要求的龄期，并在下道工序施工前。

②检测数量：每个单体工程检测1组，每组测3处，每处测1点。

取样部位宜均匀分布，不宜在同一房间外墙上选取。

③检测结果判定：检测粘结强度平均值必须满足设计要求且不小于0.1MPa。

破坏界面不得位于界面层。

1.2 饰面层与保温层粘结强度现场拉拔试验1.2.1 薄抹面层与保温层的粘结强度现场拉拔试验①检测条件：薄抹面层施工完成，养护时间达到粘结材料要求的龄期，并在下道工序施工前。

②检测数量：每个单体工程检测1组，每组测3处，每处测1点。

取样部位宜均匀分布，不宜在同一房间外墙上选取。

③检测结果判定：检测粘结强度平均值必须满足设计要求且不小于0.1MPa。

破坏界面不得位于界面层。
