附录D 节能窗传热系数计算

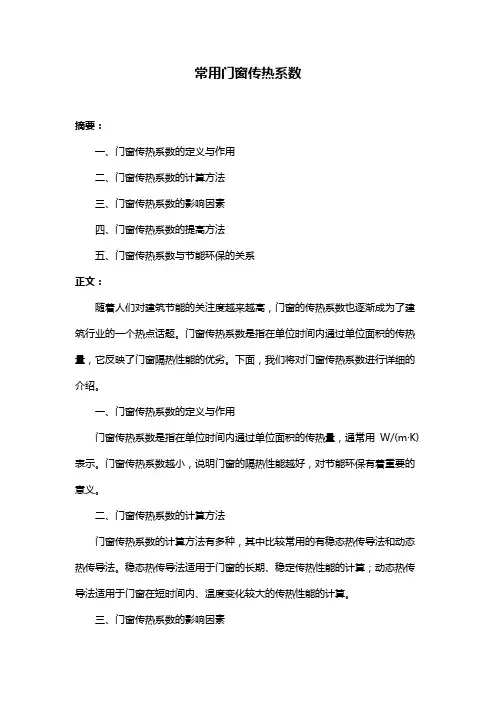

常用门窗传热系数摘要：一、门窗传热系数的定义与作用二、门窗传热系数的计算方法三、门窗传热系数的影响因素四、门窗传热系数的提高方法五、门窗传热系数与节能环保的关系正文：随着人们对建筑节能的关注度越来越高，门窗的传热系数也逐渐成为了建筑行业的一个热点话题。

门窗传热系数是指在单位时间内通过单位面积的传热量，它反映了门窗隔热性能的优劣。

下面，我们将对门窗传热系数进行详细的介绍。

一、门窗传热系数的定义与作用门窗传热系数是指在单位时间内通过单位面积的传热量，通常用W/(m·K) 表示。

门窗传热系数越小，说明门窗的隔热性能越好，对节能环保有着重要的意义。

二、门窗传热系数的计算方法门窗传热系数的计算方法有多种，其中比较常用的有稳态热传导法和动态热传导法。

稳态热传导法适用于门窗的长期、稳定传热性能的计算；动态热传导法适用于门窗在短时间内、温度变化较大的传热性能的计算。

三、门窗传热系数的影响因素门窗传热系数受多种因素的影响，主要包括门窗的材料、结构、尺寸等。

其中，门窗材料的导热系数是影响门窗传热系数的主要因素。

导热系数越小，门窗的隔热性能越好。

四、门窗传热系数的提高方法提高门窗传热系数的方法主要有以下几种：1.选择导热系数较小的材料；2.优化门窗的结构设计，减少热桥效应；3.提高门窗的密封性能；4.采用low-e 玻璃等高性能玻璃材料。

五、门窗传热系数与节能环保的关系门窗传热系数对建筑的节能环保具有重要意义。

传热系数低的门窗可以有效地减少建筑内部的能耗，降低建筑的运行成本，对实现绿色建筑、节能减排有着积极的推动作用。

总之，门窗传热系数是评价门窗隔热性能的重要指标，对建筑节能环保有着不可忽视的影响。

附录B 窗的传热系数
表B.1 窗的传热系数
注：1 本表中的窗户包括一般窗户，天窗和门上部带玻璃部分。

2 阳台门下部门肚板部位的传热系数，当下部不作保温处理时，应按表中值采用；当作保温处理时，应按计算确定。

3 本表中窗的传热系数值可用于双层窗传热系数计算。

双层窗传热阻=组成该双层窗的两樘单窗的传热阻之和+0.07。

双层窗玻璃遮阳系数=组成该双层窗的两樘单窗的玻璃遮阳系数之积。

4 本表中未包括的窗户，其传热系数参见江苏省《居住建筑标准化外窗系统应用技术规程》DGJ32/J 157。

5 中置百叶窗或遮阳一体化窗传热系数应按遮阳装置完全收起时计算。

附录D 主导材料与计算参数表D.1 围护结构材料
表D.2 保温材料。

附录A 典型窗传热系数参考表A.0.1整樘窗的传热系数计算方法应符合现行行业标准《建筑门窗玻璃幕墙热工计算规程》JGJ/T 151的规定，并应符合下式规定：（A.0.1）式中：U t ——整樘窗的传热系数[W/(m 2·K)]；注：此处U t 等同于K （外窗传热系数）。

A g ——窗玻璃（或者其它镶嵌板）的面积(m 2)；A f ——窗框面积(m 2)；A t ——窗面积(m 2)；l ψ——玻璃区域（或者其它镶嵌板区域）的边缘长度（m ）U g ——窗玻璃（或者其它镶嵌板）的传热系数[(W/(m 2·K)]；U f ——窗框的传热系数[(W/(m 2·K)]；(——窗框和窗玻璃（或者其它镶嵌板区域）之间的线传热系数[(W/(m ·K)]。

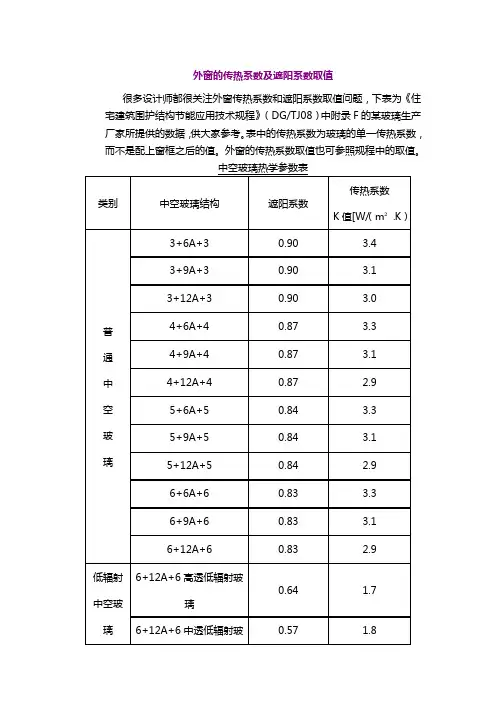

A.0.2在没有精确计算和检测的情况下，表A.2数值可作为玻璃传热系数的近似值。

表A.2常用中空玻璃传热系数表序号产品结构可见光透射比中国JGJ151标准光热比LSGUg (W/(m2·K)太阳能总透射比g 空气85%氩气16L(单银)2#+12A+60.65 1.76 1.520.50 1.0926+12A+6L(单银)3#0.65 1.76 1.520.60 1.0836L(双银)2#+12A+60.55 1.67 1.420.34 1.6546+12A+6L(双银)3#0.55 1.66 1.420.49 1.1356L(三银)2#+12A+60.51 1.61 1.360.26 1.9666+12A+6L(三银)3#0.51 1.61 1.360.43 1.1976L(单银)2#+9A+6+9A+60.58 1.46 1.250.45 1.3186+9A+6+9A+6L(单银)5#0.58 1.44 1.220.54 1.0896L(双银)2#+9A+6+9A+60.50 1.42 1.180.31 1.59106+9A+6+9A+6L(双银)5#0.50 1.39 1.160.46 1.08116L(三银)2#+9A+6+9A+60.46 1.39 1.150.24 1.94126+9A+6+9A+6L(三银)5#0.46 1.36 1.120.41 1.12136L(单银)2#+12A+6+12A+60.58 1.30 1.130.45 1.31146+12A+6+12A+6L(单银)5#0.58 1.27 1.090.54 1.07156L(双银)2#+12A+6+12A+60.50 1.25 1.070.31 1.61166+12A+6+12A+6L(双银)5#0.50 1.21 1.020.46 1.08176L(三银)2#+12A+6+12A+60.461.221.030.231.99ψg g f f t tA U A U l U A ψ∑+∑+∑=186+12A+6L+12A+6L(三银)5#0.46 1.180.980.42 1.11 196L(单银)2#+9A+6L(单银)4#+9A+60.48 1.190.960.38 1.27 206+9A+6L(单银)3#+9A+6L(单银)5#0.48 1.190.960.48 1.00 216L(双银)2#+9A+6L(双银)4#+9A+60.34 1.120.890.25 1.39 226+9A+6L(双银)3#+9A+6L(双银)5#0.34 1.120.890.370.94 236L(三银)2#+9A+6L(三银)4#+9A+60.30 1.090.840.19 1.59 246+9A+6L(三银)3#+9A+6L(三银)5#0.30 1.080.840.320.94 256L(单银)2#+12A+6L(单银)4#+12A+60.48 1.010.820.37 1.27 266+12A+6L(单银)3#+12A+6L(单银)5#0.48 1.010.820.480.99 276L(双银)2#+12A+6L(双银)4#+12A+60.340.940.740.24 1.41 286+12A+6L(双银)3#+12A+6L(双银)5#0.340.930.740.370.93 296L(三银)2#+12A+6L(三银)4#+12A+60.300.890.700.18 1.63 306+12A+6L(三银)3#+12A+6L(三银)5#0.300.890.700.320.93备注：#表示涂层面。

附录D 节能窗传热系数计算D.0.1节能窗（单层窗（中空双玻））传热系数计算公式：K W =(KgAg+KfAf+ψLg)/( Ag+Af)式中：KW----窗传热系数Kg----玻璃传热系数Kf----窗框传热系数Ag----玻璃面积（里外两面投影中取小的一面面积）Af----窗框面积（包括窗扇和窗外套，AW=Ag+Ar）ψ----玻璃、窗框间的传热系数Lg----玻璃、窗框间的线长，mD.0.2中空玻璃的传热系数见下表：表D1 中空玻璃传热系数(W/（m2K)）D.0.3窗框传热系数以下数据仅用于垂直窗情况（屋顶窗及其它可参考）。

（1）塑料型材下面给出金属加强的塑料型材的传热系数，无金属加强的也可选用。

表D2 塑料型材的传热系数(W/（m 2K)）（2）金属材料①无断热桥的金属窗框，其传热系数也受空腔的影响，一般空腔不多的情况下，型材传热系数取K f =5.9W/(m 2K)。

②断热桥的金属窗框传热系数受断热材的影响大（图D1）。

图D1 断热桥最小高度d(两金属框之间的距离)与传热系数关系D.0.4窗框窗玻璃间线传热系数线传热系数用于计算窗框与玻璃接触处传热量，它与填入材料的导热系数及接触长度有关（表D3）。

表D3 铝合金框与玻璃的线传热系数ψ（W/(m.K)）D.0.5窗传热系数可参考表D4，表D5：窗传热系数不但受玻璃和框的传热系数影响，还受窗框比影响。

表D4 窗框比为30％的窗传热系数(W/（m2K)）表D5 窗框比为20％的窗传热系数(W/（m2K)）D.0.6中空玻璃遮阳系数，可见光透射比(透过率)。

传热系数计算公式传热系数（heat transfer coefficient）是指单位时间内通过单位面积的热量传递量与传热温差之比，它是描述传热性能的一个重要参数。

传热系数的计算公式根据传热模式的不同而有所区别，下面将介绍几种常见的传热模式以及相应的传热系数计算公式。

1.对流传热：对流传热是指流体与固体界面之间的热量传递。

对流传热系数的计算公式常用的有:- 强制对流 (forced convection)：强制对流是指通过外部力量将流体强制对流，比如流体在管内流动、气体通过风扇增加流动速度等。

强制对流传热系数可由下式表示：h=Nu×k/d其中，h表示传热系数，Nu表示Nusselt数，k表示流体的热传导率，d表示流体流动路径的特征长度。

- 自然对流 (natural convection)：自然对流是指无外部力量参与的情况下，流体的密度梯度引起流动。

对于自然对流，传热系数的计算公式可由下式表示：h=Nu×k/L其中，h表示传热系数，Nu表示Nusselt数，k表示流体的热传导率，L表示体积的特征长度。

这里的Nu值可以通过实验或者经验关联公式来计算。

2. 导热传热（conduction heat transfer）：导热传热是指通过固体内部的分子热传导完成的热量传递。

在导热传热中，传热系数可以通过傅里叶热传导定律来计算：q=-k×A×∇T/d其中，q表示单位时间内通过单位面积的热量传递量，k表示固体的热传导率，A表示传热面积，∇T表示温度梯度，d表示固体的厚度。

3. 辐射传热（radiation heat transfer）：辐射传热是指通过电磁波辐射完成的热量传递。

辐射传热系数的计算公式比较复杂，其中一个常用的经验公式是斯特藩-玻尔兹曼定律：q=ε×σ×A×(T1^4-T2^4)其中，q表示单位时间内通过单位面积的热量传递量，ε表示物体的辐射率，σ为斯特藩-玻尔兹曼常数（约为 5.67×10^-8W/(m^2·K^4)），A表示传热面积，T1和T2分别表示物体的温度。

外窗传热系数计算公式
外窗的传热系数（U值）可以通过以下公式来计算：
U = 1 / (R1 + R2 + R3)。

其中，R1代表玻璃的热阻，R2代表窗框的热阻，R3代表玻璃与窗框之间的空气层的热阻。

玻璃的热阻（R1）可以通过玻璃的导热系数（λ）和玻璃厚度（d）来计算：
R1 = d / λ。

窗框的热阻（R2）可以通过窗框的导热系数（λ）和窗框的厚度（d）来计算：
R2 = d / λ。

玻璃与窗框之间的空气层的热阻（R3）可以通过空气层的厚度（d）来计算：
R3 = 0.17 / d.
将以上三个热阻代入第一个公式中，就可以得到外窗的传热系数（U值）。

这个公式可以帮助我们评估外窗的隔热性能，指导我们在选择外窗材料和设计外窗结构时做出合理的决策。

同时，它也是建筑节能设计中重要的参数之一，有助于提高建筑的能源利用效率，减少能源消耗。

窗户传热系数单位-概述说明以及解释1.引言1.1 概述概述部分的内容：在建筑和能源领域中，窗户传热系数（也称为U值或热传递系数）是评估窗户隔热性能的重要参数之一。

它衡量了窗户在温度差异作用下传递热量的能力。

较低的窗户传热系数表示窗户具有较好的隔热性能，能够减少室内外温度的传递，提高建筑的能效。

窗户传热系数的计算方法通常是通过测量和分析窗户的结构、材料、尺寸等因素，来确定窗户传热系数的数值。

一般来说，窗户的传热系数等于窗户单位面积的热流量除以单位温度差异，单位为瓦特/平方米·开尔文（W/m²·K）。

窗户传热系数的大小直接影响着建筑的能耗和室内外温度的交换。

因此，了解窗户传热系数的概念、计算方法以及影响因素对于设计、选择和评估窗户的性能至关重要。

本文将详细介绍窗户传热系数的定义和意义，窗户传热系数的计算方法以及窗户传热系数的影响因素。

此外，我们还将探讨窗户传热系数单位的重要性、常见表示方法以及应用范围，希望能够为读者提供有关窗户传热系数的全面了解和应用指导。

1.2文章结构文章结构：本文主要包括引言、正文和结论三个部分。

引言部分包括概述、文章结构和目的三个小节。

在概述中，将简要介绍窗户传热系数的概念和相关背景知识。

文章结构部分即本小节，将详细说明文章的组织结构和各个部分的主要内容。

目的部分将明确指出本文的研究目的和意义。

正文部分主要包括窗户传热系数的定义和意义、计算方法以及影响因素三个小节。

在定义和意义部分，将详细解释窗户传热系数的含义和作用。

计算方法部分将介绍窗户传热系数的计算方式和相关公式。

影响因素部分将列举并解析影响窗户传热系数的诸多因素，如窗户材料、结构设计等。

结论部分包括窗户传热系数单位的重要性、常见表示方法以及应用范围三个小节。

在单位重要性部分，将探讨窗户传热系数单位选择的重要性和对研究、应用的影响。

常见表示方法部分将介绍窗户传热系数的常见单位表示方式，如W/(m^2·K)。

上海市工程建设规范公共建筑节能设计标准Design Standard for Energy Efficiency in Public Buildings(征求意见稿)DGJ08－107－20**2011 上海前言根据上海市建设和交通委员会沪建交[2009]1517号文下达的《2009年上海市工程建设规范和标准设计编制计划》，由上海市现代建筑设计集团有限公司、同济大学任主编单位的标准编制组经广泛调查研究，在原有标准基础上，认真吸取国内外公共建筑节能设计标准编制经验，反复论证可以应用的先进建筑节能技术，经过计算验证，并在多次征求意见的基础上，先后完成了初稿、征求意见稿、送审稿、报批稿。

本标准的主要内容有：1.总则；2.术语；3.建筑和建筑热工设计；4.采暖、通风和空调节能设计；5.给水节能设计；6. 照明节能设计；7.电力节能设计；8.能耗监测及附录A至附录G。

标准的编制为本市更高节能要求的公共建筑设计提出了基本技术要求。

本标准中3.2.1、3.2.2、3.3.1、3.3.2、3.5.1、4.1.1、4.3.4-1、4.5.2、4.5.3、4.5.5-1、4.5.6、4.5.7、4.5.8、4.5.9、4.5.10、4.6.13-1、4.6.13-2、条文为强制性条文，必须严格执行。

本市开展公共建筑节能已有多年，但实施更高节能要求的工作刚开始，设计及工程实践经验不足，本标准内容可能不尽完善，望各单位在执行本标准过程中，注意总结经验、积累资料与数据，随时将意见和建议反馈给上海市现代建筑设计集团有限公司（地址：上海市石门二路258号；邮编：200041；电邮：shouww@ ）, 以供今后修订参考。

本标准主编单位：上海现代建筑设计集团有限公司同济大学本标准参编单位：上海市建筑科学研究院（集团）有限公司中国建筑科学研究院上海分院上海太平洋能源中心宝山区节能办公室主要起草人：寿炜炜李峥嵘刘明明徐吉浣陈众励张永炜王君若张伯仑苏夺彭琼万洪白燕峰胡国霞陈华宁冯旭东李德荣孙大明本标准参加单位：特灵空调系统（中国）有限公司开利空调销售服务（上海）有限公司上海耀华皮尔金顿玻璃股份有限公司欧文斯科宁（中国）投资有限公司英硕聚合物材料有限公司大盛节能卷窗建材（上海）有限公司上海国仕幕墙工程有限公司主要审查人：上海市建筑建材业市场管理总站二0一一年**月目次1 总则 (9)2 术语 (10)3 建筑与建筑热工设计 (12)3.1 一般规定 (12)3.2 建筑设计 (12)3.3 围护结构热工设计 (13)3.4 围护结构特殊部位及细部构造设计 (14)3.5 围护结构热工性能权衡判断 (14)4 采暖、通风和空调节能设计 (17)4.1 一般规定 (17)4.2 采暖 (18)4.3 通风空调风系统 (19)4.4 空调水系统 (22)4.5 冷热源设备配置与选择 (24)4.6 控制与计量 (28)5 给水节能设计 (30)5.1一般规定 (30)5.2 给水 (30)5.3 热水 (30)6 照明节能设计 (31)6.1 照明用电负荷 (31)6.2 照明光源选择.................. 错误！未定义书签。

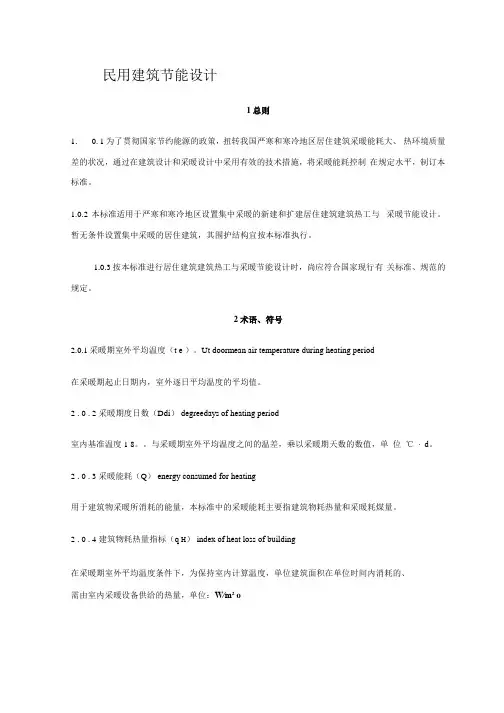

民用建筑节能设计1总则1.0. 1为了贯彻国家节约能源的政策，扭转我国严寒和寒冷地区居住建筑采暖能耗大、热环境质量差的状况，通过在建筑设计和采暖设计中采用有效的技术措施，将采暖能耗控制在规定水平，制订本标准。
