普通铝合金型材：6.6，隔热铝合金型材：4.0，木窗框：1.8，5mm白玻：5.5。
一般的门窗中，型材面积占比约为25%，玻璃面积占比约为75%，各类门窗的传热系数K值简单计算约为：
普通铝合金型材门窗：K=6.6×25%+2.8×75%=3.75
隔热铝合金型材门窗：K=4.0×25%+2.8×75%=3.10
门窗热损失计算方法：以传热系数K值为3.5W/（㎡•K）、采暖室外温度0℃，采暖室内设计温度20℃计算该窗的总的热损失（注意是不包括空气渗漏造成的热损失）：3.5×(1.2×1.5)×20=126W/h。
扩展资料：
注意事项：
1、型材的腔体设计：型材应采用多腔体结构，减少热量的流失，同时应使外窗隔热构件上下共面，形成整体隔热面，消除冷桥，阻断热量流失通道。
2、玻璃安装槽内宜安装隔热胶条：增加空气腔室的数量，降低中空玻璃四周与型材之间的热量损失，提高整窗的保温效果。
3、窗扇应采用T型隔热条设计：窗扇隔热条设计为T型，与中间胶条搭接，实现扇框连接处冷热分区。
禁止将中间胶条直接搭在扇的铝型材上。
4、隔热条应采用聚酰胺66(即Polyamide66,俗称尼龙66)。
5、玻璃暖边条：双层中空玻璃空腔四周宜设置暖边条，阻断玻璃空腔散热通道。

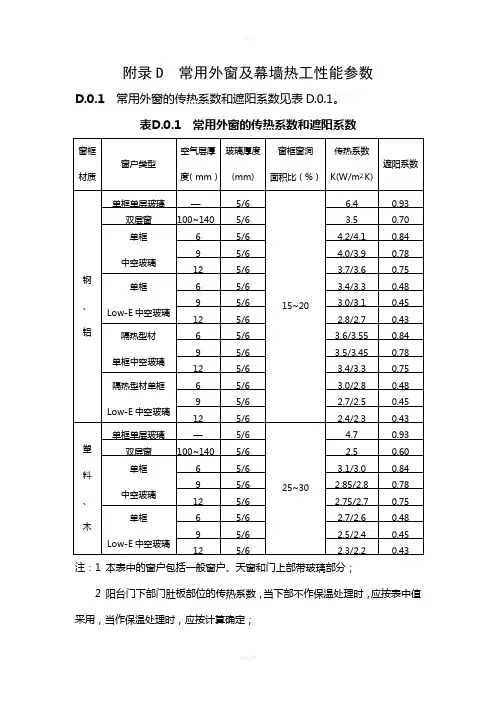

附录D 常用外窗及幕墙热工性能参数D.0.1常用外窗的传热系数和遮阳系数见表D.0.1。
表D.0.1 常用外窗的传热系数和遮阳系数2 阳台门下部门肚板部位的传热系数，当下部不作保温处理时，应按表中值采用，当作保温处理时，应按计算确定；3 贴Low-E膜的玻璃等效Low-E玻璃；5表中热工参数为各种窗型中较有代表性的数据，不同厂家、玻璃种类以及型材系列品种都有可能有较大浮动，具体数值应以法定检测机构的检测值或模拟计算报告为准。
D.0.2典型玻璃的光学、热工性能参数见表D.0.2。
表D.0.2 典型玻璃的光学、热工性能参数注：本表引自《全国民用建筑工程设计技术措施—节能专篇/建筑》，建设部工程质量安全监督与行业发展司、中国建筑标准设计研究院编，中国计划，2007年。
D.0.3采用典型玻璃、配合不同窗框，在典型窗框面积比的情况下，整窗传热系数见表D.0.3-1和D.0.3-2。
表D.0.3-1 典型玻璃配合不同窗框的整窗传热系数注：本表引自《全国民用建筑工程设计技术措施—节能专篇/建筑》，建设部工程质量安全监督与行业发展司、中国建筑标准设计研究院编，中国计划，2007年。
表D.0.3-2 典型玻璃配合不同窗框的整窗传热系数注：本表引自《全国民用建筑工程设计技术措施—节能专篇/建筑》，建设部工程质量安全监督与行业发展司、中国建筑标准设计研究院编，中国计划，2007年。
D.0.4常用玻璃贴膜性能指标见表E.0.4。
表E.0.4 常用玻璃贴膜性能指标（参考）D.0.5典型幕墙的光学、热工性能参数见表D.0.5-1和D.0.5-2。
表D.0.5-1 典型幕墙的光学、热工性能参数注：镀膜面在中空玻璃的第2面。
表D.0.5-2 典型幕墙的光学、热工性能参数注：镀膜面在中空玻璃的第2面。
2、典型玻璃配合不同窗框的整窗传热系数玻璃品种及规格（mm）玻璃中部传热系数传热系数K[W/(m2.K)]非隔热金属型材Kf=10.8框面积15%隔热金属型材Kf=5.8框面积20%塑料型材Kf=2.7框面积25%透明玻璃3透明玻璃 5.8 6.6 5.8 5.0 6透明玻璃 5.7 6.5 5.7 4.9 12透明玻璃 5.5 6.3 5.6 4.8吸热玻璃5绿色吸热玻璃 5.7 6.5 5.7 4.9 6蓝色吸热玻璃 5.7 6.5 5.7 4.9 5茶色吸热玻璃 5.7 6.5 5.7 4.9 5灰色吸热玻璃 5.7 6.5 5.7 4.9热反射玻璃6高透光热反射玻璃 5.7 6.5 5.7 4.9 6中等透光热反射玻璃 5.4 6.2 5.5 4.7 6低透光热反射玻璃 4.6 5.5 4.8 4.1 6特低透光热反射玻璃 4.6 5.5 4.8 4.1单片Low-E6高透光Low-E玻璃 3.6 4.7 4.0 3.4 6中等透光型Low-E玻璃 3.5 4.6 4.0 3.3中空玻璃6透明+12空气+6透明 2.8 4.0 3.4 2.8 6绿色吸热+12空气+6透明 2.8 4.0 3.4 2.8 6灰色吸热+12空气+6透明 2.8 4.0 3.4 2.8 6中透光热反射+12空气+6透明 2.4 3.7 3.1 2.5 6低透光热反射+12空气+6透明 2.3 3.6 3.1 2.4 6高透光Low-E+12空气+6透明 1.9 3.2 2.7 2.1 6中透光Low-E+12空气+6透明 1.8 3.2 2.6 2.0 6较低透光Low-E+12空气+6透明 1.8 3.2 2.6 2.0 6低透光Low-E+12空气+6透明 1.8 3.2 2.6 2.0 6高透光Low-E+12氩气+6透明 1.5 2.9 2.4 1.8 6中透光Low-E+12氩气+6透明 1.4 2.8 2.3 1.7。
附录A 典型窗传热系数参考表A.0.1整樘窗的传热系数计算方法应符合现行行业标准《建筑门窗玻璃幕墙热工计算规程》JGJ/T 151的规定，并应符合下式规定：（A.0.1）式中：U t ——整樘窗的传热系数[W/(m 2·K)]；注：此处U t 等同于K （外窗传热系数）。
A g ——窗玻璃（或者其它镶嵌板）的面积(m 2)；A f ——窗框面积(m 2)；A t ——窗面积(m 2)；l ψ——玻璃区域（或者其它镶嵌板区域）的边缘长度（m ）U g ——窗玻璃（或者其它镶嵌板）的传热系数[(W/(m 2·K)]；U f ——窗框的传热系数[(W/(m 2·K)]；(——窗框和窗玻璃（或者其它镶嵌板区域）之间的线传热系数[(W/(m ·K)]。
A.0.2在没有精确计算和检测的情况下，表A.2数值可作为玻璃传热系数的近似值。
表A.2常用中空玻璃传热系数表序号产品结构可见光透射比中国JGJ151标准光热比LSGUg (W/(m2·K)太阳能总透射比g 空气85%氩气16L(单银)2#+12A+60.65 1.76 1.520.50 1.0926+12A+6L(单银)3#0.65 1.76 1.520.60 1.0836L(双银)2#+12A+60.55 1.67 1.420.34 1.6546+12A+6L(双银)3#0.55 1.66 1.420.49 1.1356L(三银)2#+12A+60.51 1.61 1.360.26 1.9666+12A+6L(三银)3#0.51 1.61 1.360.43 1.1976L(单银)2#+9A+6+9A+60.58 1.46 1.250.45 1.3186+9A+6+9A+6L(单银)5#0.58 1.44 1.220.54 1.0896L(双银)2#+9A+6+9A+60.50 1.42 1.180.31 1.59106+9A+6+9A+6L(双银)5#0.50 1.39 1.160.46 1.08116L(三银)2#+9A+6+9A+60.46 1.39 1.150.24 1.94126+9A+6+9A+6L(三银)5#0.46 1.36 1.120.41 1.12136L(单银)2#+12A+6+12A+60.58 1.30 1.130.45 1.31146+12A+6+12A+6L(单银)5#0.58 1.27 1.090.54 1.07156L(双银)2#+12A+6+12A+60.50 1.25 1.070.31 1.61166+12A+6+12A+6L(双银)5#0.50 1.21 1.020.46 1.08176L(三银)2#+12A+6+12A+60.461.221.030.231.99ψg g f f t tA U A U l U A ψ∑+∑+∑=186+12A+6L+12A+6L(三银)5#0.46 1.180.980.42 1.11 196L(单银)2#+9A+6L(单银)4#+9A+60.48 1.190.960.38 1.27 206+9A+6L(单银)3#+9A+6L(单银)5#0.48 1.190.960.48 1.00 216L(双银)2#+9A+6L(双银)4#+9A+60.34 1.120.890.25 1.39 226+9A+6L(双银)3#+9A+6L(双银)5#0.34 1.120.890.370.94 236L(三银)2#+9A+6L(三银)4#+9A+60.30 1.090.840.19 1.59 246+9A+6L(三银)3#+9A+6L(三银)5#0.30 1.080.840.320.94 256L(单银)2#+12A+6L(单银)4#+12A+60.48 1.010.820.37 1.27 266+12A+6L(单银)3#+12A+6L(单银)5#0.48 1.010.820.480.99 276L(双银)2#+12A+6L(双银)4#+12A+60.340.940.740.24 1.41 286+12A+6L(双银)3#+12A+6L(双银)5#0.340.930.740.370.93 296L(三银)2#+12A+6L(三银)4#+12A+60.300.890.700.18 1.63 306+12A+6L(三银)3#+12A+6L(三银)5#0.300.890.700.320.93备注：#表示涂层面。
附录D 常用外窗及幕墙热工性能参数D.0.1常用外窗的传热系数和遮阳系数见表D.0.1。
表D.0.1 常用外窗的传热系数和遮阳系数注：1 本表中的窗户包括一般窗户、天窗和门上部带玻璃部分；2 阳台门下部门肚板部位的传热系数，当下部不作保温处理时，应按表中值采用，当作保温处理时，应按计算确定；3 贴Low-E膜的玻璃等效Low-E玻璃；5表中热工参数为各种窗型中较有代表性的数据，不同厂家、玻璃种类以及型材系列品种都有可能有较大浮动，具体数值应以法定检测机构的检测值或模拟计算报告为准。
D.0.2典型玻璃的光学、热工性能参数见表D.0.2。
表D.0.2 典型玻璃的光学、热工性能参数注：本表引自《全国民用建筑工程设计技术措施—节能专篇/建筑》，建设部工程质量安全监督与行业发展司、中国建筑标准设计研究院编，中国计划出版社，2007年。
D.0.3采用典型玻璃、配合不同窗框，在典型窗框面积比的情况下，整窗传热系数见表D.0.3-1和D.0.3-2。
表D.0.3-1 典型玻璃配合不同窗框的整窗传热系数注：本表引自《全国民用建筑工程设计技术措施—节能专篇/建筑》，建设部工程质量安全监督与行业发展司、中国建筑标准设计研究院编，中国计划出版社，2007年。
表D.0.3-2 典型玻璃配合不同窗框的整窗传热系数注：本表引自《全国民用建筑工程设计技术措施—节能专篇/建筑》，建设部工程质量安全监督与行业发展司、中国建筑标准设计研究院编，中国计划出版社，2007年。
D.0.4常用玻璃贴膜性能指标见表E.0.4。
表E.0.4 常用玻璃贴膜性能指标（参考）D.0.5典型幕墙的光学、热工性能参数见表D.0.5-1和D.0.5-2。
表D.0.5-1 典型幕墙的光学、热工性能参数注：镀膜面在中空玻璃的第2面。
表D.0.5-2 典型幕墙的光学、热工性能参数注：镀膜面在中空玻璃的第2面。
2012年建筑门窗免费质量课堂培训补充资料北京市建筑门窗相关企业：应参加2012年建筑门窗免费质量课堂培训企业要求，现将部分补充培训资料上传我协会网站，望各企业自行下载并学习使用。
工作中可与我协会联系，我们将竭力为企业服务。
一、外窗K值达到2.0W/(m2·K)以下的最低配置1、60系列以上塑料窗传热系数K值达到2.0W/(m2·K)以下的最低配置：1）双层中空玻璃（5+6+5+9+5）2）中空玻璃（5+12+5Low-E）3) 暖边充气中空玻璃（5+16Ar+5）表1—传热系数k≤2.0W/(m2·K)的PVC-U塑料窗检验结果2、铝合金门窗传热系数K值达到2.0W/(m2·K)以下的最低配置：1）窗框、窗扇型材隔热条宽度不低于22mm，双层中空玻璃（5+9+5+12+5）。
2）窗框、窗扇型材隔热条宽度不低于22mm，中空玻璃（5+15+5Low-E）。
表2—传热系数k≤2.0W/(m2·K)的铝合金窗检验结果3、玻璃钢窗传热系数K值达到2.0W/(m2·K)以下的最低配置：1）双层中空玻璃（5+9+4+6+5）2）中空玻璃（5+12+5Low-E）3）暖边充气中空玻璃（5+16Ar+5）表3—传热系数k≤2.0W/(m2·K)的玻璃钢门窗检验结果补充1、实木窗、铝包木复合窗传热系数K值达到2.0W/( m2·K)以下的最低配置为：a、单Low-E 中空玻璃（5+12+5Low-E）。
b、双层中空玻璃5+12+5+12+5。
2、在玻璃品种、玻璃结构同等配置的情况下，用实木型材、塑料型材、玻璃钢型材组装成的外窗传热系数K值相差不大。
3、实验的样品都无附框。
表1—外窗传热系数K值二、相关标准目录JC/T2080-2011《木铝复合门窗》JC/T2081-2011《实木门窗》JC/T635-2011《建筑门窗密封毛条》JC/T2069-2011中空玻璃间隔条第1部分：铝间隔条JC/T2070-2011安全玻璃生产规程第1部分：建筑用安全玻璃生产规程JC/T2071-2011中空玻璃生产技术规程JC/T2072-2011中空玻璃用干燥剂北京质量检验认证协会2012.6.29。
