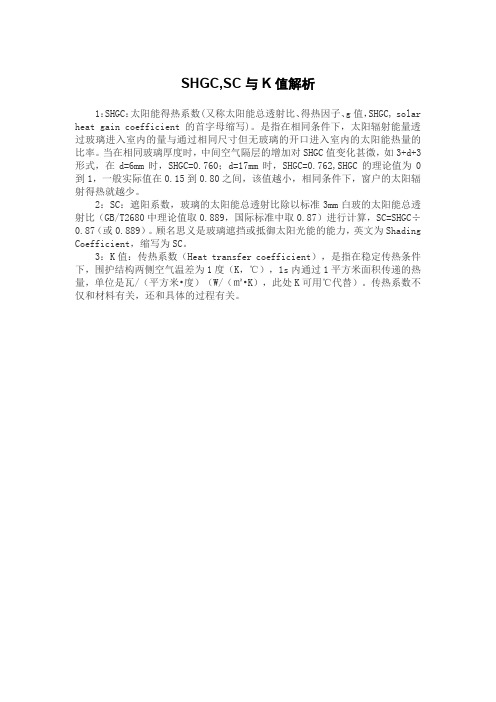

SHGC,SC与K值解析
1：SHGC：太阳能得热系数(又称太阳能总透射比、得热因子、g值，SHGC, solar heat gain coefficient的首字母缩写)。
是指在相同条件下，太阳辐射能量透过玻璃进入室内的量与通过相同尺寸但无玻璃的开口进入室内的太阳能热量的比率。
当在相同玻璃厚度时，中间空气隔层的增加对SHGC值变化甚微，如3+d+3形式，在d=6mm时，SHGC=0.760；d=17mm时，SHGC=0.762,SHGC的理论值为0到1，一般实际值在0.15到0.80之间，该值越小，相同条件下，窗户的太阳辐射得热就越少。
2：SC：遮阳系数，玻璃的太阳能总透射比除以标准3mm白玻的太阳能总透射比（GB/T2680中理论值取0.889，国际标准中取0.87）进行计算，SC=SHGC÷0.87（或0.889）。
顾名思义是玻璃遮挡或抵御太阳光能的能力，英文为Shading Coefficient，缩写为SC。
3：K值：传热系数（Heat transfer coefficient），是指在稳定传热条件下，围护结构两侧空气温差为1度（K，℃），1s内通过1平方米面积传递的热量，单位是瓦/（平方米•度）（W/（㎡•K），此处K可用℃代替）。
传热系数不仅和材料有关，还和具体的过程有关。
真空玻璃具有优异的隔热保温性能和和良好的隔声降噪性能，并且已经开始在国内外得到广泛的应用。
在对比真空玻璃的隔热性能时，国内和国外的业界所用的表述有所不同，中国和欧洲用K值，美国用U值，还有的用R值。
那么U值、K值、R值三者到底有什么区别呢？U值和K值的概念和定义完全相同，都是衡量材料传热性能的物理量，即传热系数。
真空玻璃的U值和K值都定义为：在标准条件下，真空玻璃两侧在一定的温差下，单位时间通过单位面积传递到另一侧的热量。
U值和K值的公制单位都是W/㎡·K。
但U值与K值又不完全相同，其不同在于，各自所采用的测试标准所要求的边界条件是不一样的。
中国K值的测试依据是中国GB10294标准，欧洲K值的测试依据是欧洲EN673标准，美国U值的测试依据是美国ASHRAE标准，且美国ASHRAE标准将U值的测试条件分为冬、夏季两种。
三种传热系数的测试条件对比如下表所示：所以，同一片真空玻璃，采用不同的标准测得的传热系数，在数值上具有不同的结果。
欧美国家习惯使用英制单位，传热系数U值（或K值）的英制单位是BTU/h·ft2·℉。
传热系数（U值或K值）的公制单位和英制单位之间的换算关系为：1 BTU/h·ft2·℉=5.678 W/㎡·K或1 W/㎡·K=0.176 BTU/h·ft2·℉欧美国家习惯于使用玻璃的热阻值（R值）来对比不同玻璃材料的隔热性能。
热阻值R，是用来反映隔热材料阻止热量穿过的能力。
材料的热阻值R越大，其阻止热量穿过的能力就越强，就越适合作为保温材料。
热阻值R与传热系数U值（或K值）互为倒数关系，即：U=1/R或R=1/U热阻值R的公制单位是㎡·K/W，英制单位是：ft2·h·°F/BTU。
下表列举了几个U值数据的公制、英制及相应热阻值R（英制）的对应关系：兰迪真空玻璃产品的U值及R值兰迪全钢化真空玻璃U值为0.4W/(㎡·K)注：T——钢化玻璃，L——Low-E镀膜，V——真空层，A——空气层。

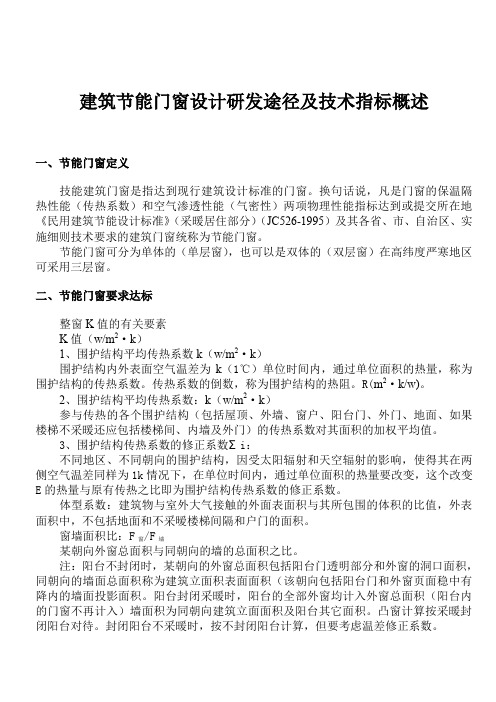

建筑节能门窗设计研发途径及技术指标概述一、节能门窗定义技能建筑门窗是指达到现行建筑设计标准的门窗。
换句话说，凡是门窗的保温隔热性能（传热系数）和空气渗透性能（气密性）两项物理性能指标达到或提交所在地《民用建筑节能设计标准》（采暖居住部分）（JC526-1995）及其各省、市、自治区、实施细则技术要求的建筑门窗统称为节能门窗。
节能门窗可分为单体的（单层窗），也可以是双体的（双层窗）在高纬度严寒地区可采用三层窗。
二、节能门窗要求达标整窗K值的有关要素K值（w/m2·k）1、围护结构平均传热系数k（w/m2·k）围护结构内外表面空气温差为k（1℃）单位时间内，通过单位面积的热量，称为围护结构的传热系数。
传热系数的倒数，称为围护结构的热阻。
R(m2·k/w)。
2、围护结构平均传热系数：k（w/m2·k）参与传热的各个围护结构（包括屋顶、外墙、窗户、阳台门、外门、地面、如果楼梯不采暖还应包括楼梯间、内墙及外门）的传热系数对其面积的加权平均值。
3、围护结构传热系数的修正系数Σi：不同地区、不同朝向的围护结构，因受太阳辐射和天空辐射的影响，使得其在两侧空气温差同样为1k情况下，在单位时间内，通过单位面积的热量要改变，这个改变E的热量与原有传热之比即为围护结构传热系数的修正系数。
体型系数：建筑物与室外大气接触的外面表面积与其所包围的体积的比值，外表面积中，不包括地面和不采暧楼梯间隔和户门的面积。
窗墙面积比：F窗/F墙某朝向外窗总面积与同朝向的墙的总面积之比。
注：阳台不封闭时，某朝向的外窗总面积包括阳台门透明部分和外窗的洞口面积，同朝向的墙面总面积称为建筑立面积表面面积（该朝向包括阳台门和外窗页面稳中有降内的墙面投影面积。
阳台封闭采暖时，阳台的全部外窗均计入外窗总面积（阳台内的门窗不再计入）墙面积为同朝向建筑立面面积及阳台其它面积。
凸窗计算按采暖封闭阳台对待。
封闭阳台不采暖时，按不封闭阳台计算，但要考虑温差修正系数。
中空玻璃的k值引言2000年2月18日国家建设部俞正声部长签署了《关于民用建筑节能管理规定》中华人民共和国建设部令。
该规定对包括建筑门窗的节能标准，政策及实施的时间作了政策性的规定。
在实践中，如何具体测试影响中空玻璃节能性能的指标即热传导值K值(或U值)，人们的认识是比较混乱的。
有的认为中空玻璃的K值(或U值)应该是中央玻璃的K值，有的认为中空玻璃K值应该是中空玻璃上几处不同点的平均值。
结果，对同一中空玻璃，采用不同方法测试所得到的K值却是不同的。
可见，实践迫切需要理论给予指导。
我们认为，测试中空玻璃K值的方法必须同时满足准确和科学两个基本条件。
准确，要求K值必须而且能够反应出某一中空玻璃的确切的热传导值。
比如，使用温暖边缘隔条制成的中空玻璃与传统的铝隔条中空玻璃的热传导值是不同的。
科学，要求测试中空玻璃的方法必须有实践和理论方面的依据，反应实际情况。
实际情况是，玻璃边缘的热传导系数与玻璃中央的热传导系数是不同的。
本文拟对北美中空玻璃协会对中空玻璃的K值(即热传导值)的规定及其测试方法作以下介绍，抛砖引玉。
一、基本概念首先应明确几个彼此相关但又不同概念，它们是中空玻璃的综合K值(或U值)，中空玻璃中央的K 值，中空玻璃边缘的K值，及中空玻璃间隔条的K值。
中空玻璃综合K值是中空玻璃中央、边缘和间隔条K值的加权平均数。
1.中空玻璃边缘K值中空玻璃边缘定义为距离间隔条内侧63.5mm(21/2英寸)间隔的条形面积。
中空玻璃边缘K值是在此面积上所测试得到的。
2.中空玻璃间隔条K值中空玻璃间隔条K值是间隔条本身的K值。
不同的隔条的K值不同。
铝隔条K值>不锈钢隔条>舒适胶条>超级间条。
3.中空玻璃的面积中空玻璃面积是可视面积和镶嵌在窗框内的面积之合。
4.中空玻璃中央的K值中空玻璃中央定义为整个中空玻璃的面积减去中空玻璃边缘的条形面积。
（如图1）图片附件:t1.jpg 36.72K5.K值之间的关系在中空玻璃的几个K值之间，中央K值最大，间隔条的K值最小，边缘K值受间隔条K值影响最直接也最大，中空玻璃综合K值是它们的加权平均数。
建筑幕墙玻璃热传导的U值、R值和K值的区别热导率（k值）热导率是用来度量材搜索料传导热量的能力，热导率愈高，热量在该材料内的损耗就越少。
热导率定义为单位截面、长度的材料在单位温差下和单位时间内直接传导的热量，公制单位是瓦/米·开尔文（W/m-K）。
通常用k或λ来表示热导率。
不同单位制下热导率的换算公式如下1 BTU/ft hr F = 1.73 W/m-K = 1730 mW/m-K12 BTU-in/ft2 hr F = 1 BTU/ft hr F = 1.73 W/m-K1 BTU-in/ft2 hr F = 0.144 W/m-K = 144 mW/m-K和热导率相对应的是热阻率，用来表示材料阻止热量在某方向上传导的能力。
热阻系数的单位是米·开尔文/瓦（m-K/W）热阻值（R值）热阻值R的定义是：在指定的温度下，某种材料在单位面积上阻止热量穿过的能力。
材料的R值越高，就越适合作为保温材料。
热阻值的单位是 m2·K/W（英制：ft2·hr·F/BTU）材料厚度/k值 = R值连续的绝热材料的R值可以相加R值和材料厚度具有线性关系R/in = 144/k (mW/m-K) -> 12 mW/m-K 相当于每英寸厚度R值 = 12和热阻值对应的是热导系数，单位是W/m2·K，在系统中这个值通常被称为总传热系数（OHTC）。
热阻值常常被用在建筑工程中，用来评价材料或者系统的相对保温能力。
热导系数（U值）U值用来度量导热能力，表示材料在单位面积上允许热量通过的能力，单位为W/m2·K。
U值为R值的倒数，即U=1/R。
U值越低说明材料保温性越好（和k值概念很类似）OHTC和U值常常被认为是同义的。
U值与K值的区别概念和定义相同。
U值和K值都是衡量材料隔热性能的物理量，即传热系数。
建筑玻璃的U值和K值都定义为：在标准条件下，单位时间内从单位面积的玻璃组件一侧空气到另一侧空气的传输热量。
K值与U值的区别
现在很多同学可能把这两个值搞混，一位一样的，所以在这里为大家详细阐述一下虽然它们都是传热系数，但U值与K值还是有区别的，尤其当你投标的工程如果是国外建筑师设计的话，就必须要知道它们的区别，否则，在玻璃的选型上你就要犯错误。
它们之间的区别主要是由于来自不同的标准体系，中国在玻璃工业最早取用日本数据，所以中日两国用的K值是一样的，美国叫U值，欧洲也叫K值，中国标准为GB10294，欧洲为EN673，美国为ASHRAE标准，美国与欧洲的U值是不一样的，这主要由于测试环境不一样导致的，欧洲测K值的测试环境为外部温度2.5℃，内部温度17.5℃，风速4m/s，无阳光直接照射（相当于夜晚环境）。
美国与众不同，它分冬季U值与夏季U值，冬季U值的测试环境为外部温度-20℃，内部温度21℃，风速3.3m/s，相当与夜晚环境；夏季U值测试环境为外部32℃，内部23.8℃，风速6.7m/s，相当于有阳光照射下的环境。
根据以上不同的测试环境，中、美、欧有关传热系数对应关系如下：欧洲K值＜中国K值
＜美国U值
用深圳南玻的一款玻璃举例说明，以6CEB21+12A+6C为例，欧洲K值为1.61，中国K值为
1.68，美国冬季U值为1.77，夏季U值为1.95，但美国U值一般使用冬季值。
所以，当国外建筑师设计的工程发布招标文件时（一般这样的工程，国外建筑设计单位做的图纸很细致），一定要搞清楚它的取值标准，相应转化为国内值，以免犯错。
常用中空玻璃K值2010-09-27 23:34:16| 分类：建筑|字号订阅常用中空玻璃K值所谓K值就是材料的传热系数，用以表示材料的热绝缘性能的大小，K 值越大，传递的热量愈多，热绝缘性能愈差。
反之，K值愈小，传递的热量愈少，热绝缘性能愈好。
就像我们穿同样厚薄纯棉衣服和化纤衣服，前者因传热系数小就感到暖和而后者因传热系数大就感到冷一样。
在实践中，在具体测试影响中空玻璃节能性能的指标即传热系数K值时，有的认为中空玻璃的K值应该是中央部位玻璃的值，有的认为中空玻璃K值应该是中空玻璃上几处不同点的平均值。
结果对同一中空玻璃，采用不同方法测试所得到的K值却是不同的。
目前我国采用计算方法得到建筑门窗传热系数K的机构很少，主要通过测试。
中空玻璃具有突出的保温隔热性能，是提高门窗节能水平的重要材料，近些年已经在建筑上得到了极其广泛的使用。
但随着节能标准的不断提高和一些用户的特殊要求，普通的中空玻璃已不能完全满足。
所以我们应该了解中空玻璃节能性能的各个影响因素，从玻璃原片、间隔组成和使用环境等方面保证中空玻璃能够发挥它最佳的节能性能使其K值减少。
从目前的情况看，对中空玻璃节能的改进不外乎采用Low-E玻璃、充填惰性气体、暖边密封技术及热隔断等技术的使用。
一、不同配片的中空玻璃的K值比较：表一二、不同间隔气体对中空玻璃K值的影响：表二中空玻璃的导热系数比单片玻璃低1半左右，这主要是气体间隔层的作用。
中空玻璃内部充填的气体除空气以外，还有氩气、氪气等惰性气体。
由于气体的导热系数很低（空气0.024W/mK；氩气0.016W/mK），因此也提高了中空玻璃的热阻性能。
三、不同间隔条对中空玻璃K值的影响：表三K值（w/m2k)玻璃种类玻璃中央玻璃边缘边缘密封综合值双道密封弹性硅酮胶隔条A 2.792.913.38 2.86双道密封玻璃纤维隔条 A 2.79 2.943.52 2.87单道密封不锈钢U型间隔条A 2.793.064.05 2.92双道密封强化塑料/金属合成隔条A 2.793.054.02 2.93双道密封不锈钢U型间隔条A 2.793.074.13 2.94单道密封铝带/丁基胶合成胶条A 2.793.164.57 2.97双道密封铝隔条 A 2.79 3.565.19 3.08注：A为6+12+6普通白玻中空玻璃由上表可以看出，无论采用何种隔条材料，其中空玻璃的中部的K值都是一样的，但是在玻璃边缘和边缘密封处的K值差别还是较大的，大多数间隔使用铝条法，虽然加工简单，但其导热系数大，导致中空玻璃的边部热阻降低。
如何降低断桥铝门窗K值？断桥铝门窗是一种具有优越性能的门窗产品，而K值则是衡量门窗隔热性能的指标。
因为断桥铝门窗具有连通断裂技术，能有效隔热保温和隔音，因此K值较低。
但是，在生产和安装过程中，有些因素会影响断桥铝门窗的K值。
接下来，我们将从以下几个方面探讨如何降低断桥铝门窗K值。
1. 材料的选择断桥铝门窗的隔热性能和质量，主要取决于材料的选择。
优质的铝合金材料和断桥铝型材，可以有效降低门窗的K值，提高隔热性能和耐用性。
具体来说，在门窗生产时，应选择导热系数低、保温隔热性能好的材料，如氟碳喷涂材料、聚酰亚胺及其复合材料、聚氨酯等高性能填充材料，这些材料都具备较好的隔热保温性能。
2. 结构的设计断桥铝门窗的隔热性能不仅和材料的选择有关，也与门窗结构的设计有关。
减少门窗的断桥处和铝合金框架的接触面积，采用双层玻璃和多层中空玻璃，尽量增加中空层数，都能有效降低门窗的K值。
设计合理的框架和断桥结构，能够使门窗的隔热效果更为突出。
3. 安装安装过程对门窗的隔热性能也有影响。
在安装过程中，施工必须尽量减小门窗的安装缝隙，确保门窗在正确的位置安装。
对于双层玻璃门窗，需要在中间加入适当的隔热胶。
安装时还要注意密封性，能够有效防止气流的泄漏，降低K值。
4. 日常维护平时的维护也对门窗的K值有一定的影响。
经常清洁门窗、修补损坏的密封条和填充材料，保证门窗的密封性和隔热性能。
另外，在夏季或冬季需要进行适当的调整，即通过控制门窗的开启位置或翻转方向等方法来调整门窗的通风量，优化门窗的隔热和保温效果。
总结断桥铝门窗是目前市场上最受欢迎的门窗产品之一，其隔热性能也备受用户青睐。
而要降低断桥铝门窗的K值，则需要在门窗生产、设计、安装和维护等方面做好相关的工作，精细化施工、优选材料、设计合理的门窗结构以及经常性维护，均可以帮助降低断桥铝门窗的K值，提高门窗的隔热保温性能和寿命。
断桥铝门窗: 断桥铝门窗采用隔热断桥铝型材和中空玻璃，具有节能、隔音、防噪、防尘、防水等功能。断桥铝门窗的热传导系数K值为3W/m2•K以下，比普通门窗热量散失减少一半，降低取暖费用30%左右，隔声量达29分贝以上，水密性、气密性良好，均达国家A1类窗标准。 断桥铝门窗的优点： ⊙降低热量传导：采用隔热断桥铝合金型材，其热传导系数为1.8～3.5W/m2·k大大低于普通铝合金型材140～170W/m2·k；采用中空玻璃结构，其热传导系数为3.17～3.59W/m2·k大大低于普通铝合金型材6.69～6.84W/m2·k，有效降低了通过门窗传导的热量。 ⊙防止冷凝：带有隔热条的型材内表面的温度与室内温度接近，降低室内水分因过饱和而冷凝在型材表面的可能性。 ⊙节能：在冬季，带有隔热条的窗框能够减少1/3的通过窗框的散失的热量；在夏季，如果是在有空调的情况下，带有隔热条的窗框能够更多地减少能量的损失 ⊙保护环境：通过隔热系统的应用，能够减少能量的消耗，同时减少了由于空调和暖气产生的环境辐射。 ⊙有益健康：人体与环境交换热量取决于室内空气的温度、空气流动速度和室外空气温度。通过调节门窗室内温度，使其不低于12～13℃，已达到最舒适的环境。 ⊙降低噪音：采用厚度不同的中空玻璃结构和隔热断桥铝型材空腔结构，能够有效降低声波的共振效应，阻止声音的传递，可以降低噪音30dB以上。 ⊙颜色丰富多彩：采用阳极氧化、粉末喷涂表面处理后可以生产RAL色系200多款不同颜色的铝型材，经滚压组合后，使隔热铝合金门窗产生室内、室外不同颜色的双色窗户。 、优越的保温性能，节能效果显著。根据需要，采用不同的断热铝型材及中空玻璃配置，可获得不同的传统系数K值，以满足不同地区的节能需求。 广铝断桥隔热门窗特点; 1、优越的保温性能，节能效果显著。根据需要，采用不同的断热铝型材及中空玻璃配置，可获得不同的传统系数K值，以满足不同地区的节能需求。
关于门窗玻璃的参数玻璃作为透明材料被广泛应用于建筑、交通运输、船舶、航空、制冷等行业，它不仅是良好的透明材料也是一种良好的热导性材料。
不管玻璃被应用于哪个领域，通过玻璃进行热传导都会发生，而透过玻璃的热传导大部分是能量损失。
例如在建筑上使用的普通平板玻璃所发生的能量损失所占的比例很大，据资料介绍普通玻璃应用于建筑上，有1/3能量是通过玻璃的传导而损失的。
目前在世界性能源紧张的今天节能已成为一种趋势，减少通过玻璃的能量损失越来越被建筑师和建筑使用者所重视，几乎所有的建筑师都希望能透过某种途径尽量减少建筑上的损失，以使建筑物的能耗尽量少。
减少透过玻璃的能量损失已被提到议事日程。
其实节能玻璃在最近几年已获得了长足的发展，只是人们对玻璃的认识还不十分全面，因此掌握玻璃的节能特性对正确选用玻璃品种至关重要。
1.玻璃节能评价的主要参数自然界中热量的传递通常有三种形式：对流、辐射和传导。
由于玻璃是透明材料，通过玻璃的传热除上述三种形式外还有太阳能量以光辐射形式的直接透过。
衡量通过玻璃进行能量传播的参数有热传导率及K值（在美国称为U值）、太阳能透过率、遮蔽系数、相对热增益等。
1.1 K值K值表示的是在一定条件下热量通过玻璃在单位面积（通常是1m2）、单位温差（通常指室内温度与室外温度之差一般1℃或1K）、单位时间内所传递焦耳数。
K值的单位通常是W/m2K。
K值是玻璃的传导热、对流热和辐射热的函数，它是这三种热传方式的综合体现。
玻璃的K值越大，它的隔热能力就越差，通过玻璃的能量损失就越多。
1.2太阳能参数透过玻璃传递的太阳能其实有两部分，一是太阳光直接透过玻璃而通过的能量；二是太阳光在通过玻璃时一部分能量被玻璃吸收转化为热能，该热能中的一部分又进入室内。
通常有三个概念来定义：（1）太阳光透射率太阳光以正常入射角透过玻璃的能量占整个太阳光入射能的百分数；（2）太阳能总的透过率太阳光直接透过玻璃进入室内的能量与太阳光被玻璃吸收转化为热能后二次进入室内的能量之和占整个太阳光入射能的百分数。
学习一下什么是门窗的K值
所谓门窗K值，是指门窗的隔热系数，所谓门窗的隔热系数，说通俗些，就是
门窗隔绝热量的能力，K值越低，门窗的隔热能力越强，门窗的保温性能也就越
强。
关于门窗K值，还有一个高大上的公式：k=1/(1/ai+Rw+1/ae)，其中Rw为门窗
体玻璃本身热阻，ai及ae则分别为内外表面换热系数。
门窗体热阻，是门窗是否保温的重要条件，它取决于门窗所使用的玻璃。绝大多
数门窗所使用的玻璃都大同小异，无非分为单层、双层两种，其中双层玻璃是在
单层玻璃的基础上加以改良的结果，其热阻有所提高但缺乏本质上的飞跃，而中
空玻璃，虽则也以双层玻璃为蓝本，但却因密封固件、粘合框架的介入而使其热
阻得到提高，目前low-e中空玻璃的应用实现了飞跃性的提升，从而从根本上保
障了门窗的隔热能力。而内外表面传热系数，则取决于门窗内外玻璃的选材，目
前国内市场正规玻璃的内外传热系数均有一定的保障。
而根据另一个门窗k值公式：k=k玻*f+k框*(1-f)(其中f为玻璃所占门窗整体的
面积)，我们很容易了解，除玻璃之外，门窗框的选择及玻璃与门窗框所占面积
比也同样至关重要。
目前使用的塑钢材料隔热系数K值2.8，铝型材其隔热系数K值是6.0，断桥铝
隔热系数K值3.4左右，均低于中空玻璃，故而传统门窗户均以减少门窗框所占
面积为降低门窗K值的重要手段，而最近出现的新型铝塑共挤门窗型材使用多
腔框体的断桥铝合金作为骨架，外包4mm的发泡塑料，型材K值可以达到1.4
左右，节能门窗选用热阻远高于玻璃的材料作为门窗框主材，突破了门窗k值的
瓶颈，这样可以不使用高成本的low-e中空玻璃，就能达到很好的节能效果，整
窗K值可以很容易实现2.0以下。
