频谱分析仪知识一、概述（一）用途频谱分析仪是频域测试领域使用最广泛的一类仪器，可以测量连续波、脉冲及调制等多种信号的频谱，可以测试信号的频率、功率、带宽、调制等参数，增加选件可以进行相位噪声、噪声系数、信道功率、矢量信号、网络参数、故障定位、电磁兼容等测试分析，广泛应用于通信、雷达、导航、频谱管理、信号监测、信息安全等测试领域，还可以用于电子元器件、部件和设备的科研、生产、测试、试验以及计量等。
（二）分类与特点频谱分析仪按其工作原理可分为非实时频谱分析仪和实时频谱分析仪两大类。
●非实时频谱分析仪特点非实时频谱分析仪按工作原理分为扫描调谐型、超外差型等，它们首先对输入信号按时间顺序进行扫描式调谐变频，然后对变频后的信号进行中频滤波、包络检波、视频滤波等处理，最终得到信号的频谱信息。
这种扫描式频谱分析仪在某一瞬间只能“观看”一个频率，逐次“观看”待测信号的全部频率范围，因此，它们只能分析在规定时间内频谱几乎不变化的周期重复信号。
但是，扫本振型超外差式频谱分析仪具有频率范围宽、选择性好、灵敏度高、动态范围大等多项优点，是目前用途最广泛的一类频谱分析仪。
●实时频谱分析仪特点实时频谱分析仪通过FFT变换，能同时观测显示其规定频率范围内所有频率分量，而且保持了两个信号间的时间关系（相位关系），使得它不仅能分析周期信号、随机信号，而且能分析瞬时信号和猝发信号。
实时触发、无缝捕获和多域分析是实时频谱分析仪的几个主要特点。
实时频谱分析仪可以很好地解决现代雷达和通信系统中出现的脉冲压缩、捷变频、直扩、跳频、码分多址和自适应调制等各种复杂信号的测试需求。
频谱分析仪按其结构形式可分为台式、便携式、手持式和模块（VXI、PCI、PXI、LXI等总线形式)等类型产品。
（三）产品国内外现状国内生产频谱分析仪的厂家主要有：中国电子科技集团41所、成都前锋电子、天津德力、北京普源精电、安泰信电子、苏州同创电子等单位。
中国电子科技集团41所拥有台式、便携式、手持式和模块产品，频率范围覆盖3Hz～50GHz（通过外扩频方式可到110GHz）。
频谱分析仪基础知识一、频谱分析仪概述频谱分析仪是一种用于测量信号频率和功率的仪器。
它可以将输入信号转换为频率谱，以图形方式显示信号的频率成分。
频谱分析仪广泛应用于电子、通信、雷达、声音和医疗等领域。
二、频谱分析仪工作原理频谱分析仪的工作原理是将输入信号通过混频器与本振信号进行混频，得到中频信号，再经过中频放大器放大后送入检波器进行解调，最后通过显示器将频率谱显示出来。
三、频谱分析仪主要技术指标1、频率范围：指频谱分析仪能够测量的频率范围。
2、分辨率带宽：指能够分辨出的最小频率间隔。
3、扫描时间：指从低频到高频一次扫描所需的时间。
4、灵敏度：指能够检测到的最小信号幅度。
5、非线性失真：指由于仪器内部非线性元件所引起的信号失真。
6、动态范围：指能够同时测量到的最大和最小信号幅度。
7、抗干扰能力：指仪器对外部干扰信号的抵抗能力。
四、频谱分析仪使用注意事项1、使用前应检查仪器是否正常，如发现异常应立即停止使用。
2、避免在强电磁场中使用，以免影响测量结果。
3、使用过程中应注意避免信号源与仪器之间的干扰。
4、使用完毕后应关闭仪器，并妥善保管。
五、总结频谱分析仪是电子、通信等领域中非常重要的测量仪器之一。
它可以将输入信号转换为频率谱，以图形方式显示信号的频率成分。
在使用频谱分析仪时，应注意检查仪器是否正常、避免在强电磁场中使用、避免信号源与仪器之间的干扰以及使用完毕后应关闭仪器等事项。
了解频谱分析仪的工作原理及主要技术指标，对于正确使用它进行测量和调试具有重要意义。
随着科技的快速发展，频谱分析在电子、通信、航空航天等领域的应用越来越广泛。
频谱分析仪作为频谱分析的核心工具，在科研和工业生产中发挥了重要的作用。
本文将介绍频谱分析原理、频谱分析仪使用技巧，以及如何根据输入的关键词和内容撰写文章。
频谱分析是指将信号分解成不同频率的正弦波成分，并分析这些成分的幅度、相位、频率等特性的一种方法。
频谱分析可以用于测量信号的频率范围、识别信号中的谐波成分、了解信号的调制方式和判断信号的来源等。
频谱分析仪使用方法简介1简介频谱分析仪是研究电信号频谱结构的仪器，用于信号失真度、调制度、频谱度、频谱稳定度和交调失真等信号参数的测量，可用于测量放大器和滤波器等电路系统的某些参数，分析信号频率分量(频率和功率)，是一种多用途的电子测量仪器。
频谱分析仪是对无线电信号测量的必备手段，是从事电子产品研发、生产、检验的常用工具。
因此被称为工程师的射频万用表2.面板2.1 操作区1.观察角度键，用于调节显示，以适于使用者的观察角度。
2.Esc键，可以取消输入，终止打印。
3.无标识键，实现左边屏幕上紧挨的右边栏菜单的功能。
4.Frequency Channel（频率通道）、Span X Scale（扫宽X刻度）和AmplitudeY scale（幅度Y刻度）三个键，可以激活主要的调节功能（频率、X轴、Y 轴）并在右边栏显示相应的菜单。
5.Control（控制）功能区。
6.Measure（测量）功能区。
7.System（系统）功能区。
8.Marker（标记）功能区。
9.软驱和耳机插孔。
10.步进键和旋钮，用于改变所选中有效功能的数值。
11.音量调节。
12.外接键盘插口。
13.探头电源，为高阻抗交流探头或其它附件提供电源。
14.Return键，用于返回先前选择过的一级菜单。
15.Amptd Ref Out，可提供－20dBm的50MHz幅度参考信号。
16.Tab（制表）键，用于在界限编辑器和修正编辑器中四处移动，也用于在有File菜单键所访问对话框的域中移动。
17.信号输入口（50Ω）。
在使用中，接50ΩBNC（卡口配合性连接器）电缆，探头上必须串联一隔直电容（30PF左右，陶瓷封装）。
18.Next Window键，可用来选择在支持分屏显示方式功能中（如区域标记）的有效窗口，在这样的方式下，按下Zoom键将允许在有效窗口的分屏显示与全屏显示间进行转换。
19.Help键，按下后屏幕会提示按面板或菜单上的键，按后会显示相应说明。

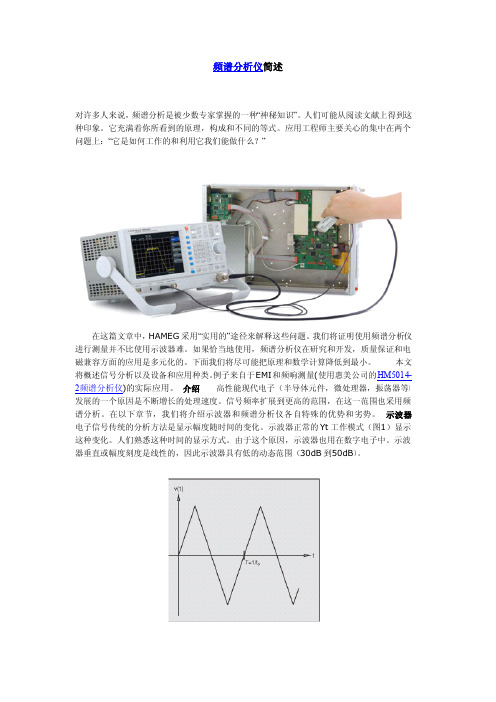

图1：示波器显示：幅度与时间（Yt工作模式），信号：三角波用来测量电磁干扰的示波器必须非常快速，而且具有几个纳秒上升时间的特性。
因此它们是非常昂贵的。
频谱分析仪简单的例子是调谐显示收音机。
在原理上这是一个“小的”频谱分析仪。
当调谐频率时，场强计显示调谐频率的功率密度。
从天线得到的收音机的输入信号包含所有电台的频率。
当人工在所有频率带宽内调谐一次后，结果显示幅度随频率变化的图形。
频谱分析仪就是基于这个原理（图2），在第二次世界大战中第一次使用频谱分析仪快速得到敌人活动的带宽概况。
图2：频谱分析仪显示：幅度与频率（Yf工作模式）,信号：三角波频谱分析仪可以分析信号频率分量到非常高的频率（300GHz）.由于信号进行对数处理，频谱分析仪具有极其高的动态范围（>80dB).输入阻抗50Ω.频谱分析仪非常脆弱而且容易被高电平信号毁坏（请注意观察其最大输入电压）。
因此，当被测信号未知时，第一次测量时建议假设信号电平非常高。
在进行任何测量时，进一步强调使用最大衰减和最大频率范围。
牢记标准频谱分析仪仅仅能显示信号的幅度是非常重要的，时间和相位信息丢失，然而在实际应用中大多没有影响。
相同信号不同表示每一个周期信号可以表示为时间或频率的函数。
正如以上提及的，这两种表示方法具有不同的品质。
因为普通频谱分析仪只保留单一频率分量的幅度，时间和相位信息丢失。
因此，频谱分析仪的幅度与频率的显示不能重建时域信号。
信号时域和频域表示与傅里叶变换有关。
下面信息原理章节将对其进行详细说明。
表1：示波器/频谱分析仪对比表1是示波器和频谱分析仪的最重要的特性。
图1显示时域信号，图2显示相同信号的频域特性。
信息原理—时域Jean Joseph Fourier在1808年指出任一周期信号可以分解成一个基波和它的谐波。
电子学上意味着：每一个周期信号（方波，三角波，锯齿波和其它波形）都可以用一系列不同幅度和相位的正弦波来重建。
图3中曲线1到4相叠加得到一个三角波形。

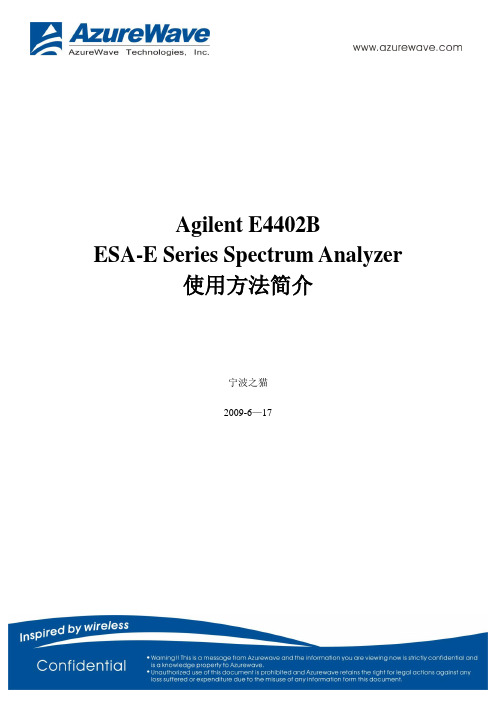

Agilent E4402BESA-E Series Spectrum Analyzer使用方法简介宁波之猫2009-6—17目录1简介 (3)2。
面板 (3)2.1 操作区 (3)2。
2 屏幕显示 (5)3。
各功能区的使用 (6)3。
1 Control（控制）功能区 (6)3。
1.1 Frequency Channel： (6)3.1.2 Span X Scale (7)3。
1.3 Amplitude Y Scale (7)3。
1.4 Input/Output (7)3。
1.5 View/Trace (7)3.1。
6 Display (8)3。
1.7 Mode (8)3.1。
8 Det/Demod (8)3。
1。
9 Auto Cuple (8)3。
1。
10 BW/Avg (8)3.1。
11 Trig (9)3.1.12 Single (9)3.1.13 Sweep (9)3。
1。
14 Source (9)3。
2 Measure（测量）功能区 (9)3.2.1 Measure (9)3.2。
2 Meas Setup (10)3。
2.3 Meas Control (10)3。
3 System（系统)功能区 (10)3。
3。
1 System (10)3。
3.2 Preset (10)3。
3。
3 File (11)3.3.4 Print Setup&Print (11)3.4 Marker（标记）功能区 (11)3.4.1 Marker (11)3。
4。
2 Peak Search (11)3.4。
3 Freq Count (11)3.4.4 Marker → (11)4。
测试步骤举例 (12)1简介Agilent ESA-E系列是能适应未来需要的Agilent中性能频谱分析仪解决方案。
该系列在测量速度、动态范围、精度和功率分辨能力上，都为类似价位的产品建立了性能标准。
它灵活的平台设计使研发、制造和现场服务工程师能自定义产品，以满足特定测试要求，和在需要时用新的特性升级产品。
频谱分析仪的原理操作应用1. 介绍频谱分析仪是一种常用的电子测试仪器，用于分析信号的频谱特征。
本文将介绍频谱分析仪的原理、操作和应用。
2. 频谱分析仪的原理频谱分析仪基于傅里叶变换原理，将信号从时域转换为频域，通过显示信号在不同频率下的幅度和相位信息，实现对信号频谱特性的分析。
2.1 傅里叶变换傅里叶变换是将一个信号从时域转换为频域的数学工具。
它将一个连续或离散的时域信号分解成不同频率分量的叠加，得到信号在频域上的表示。
2.2 快速傅里叶变换快速傅里叶变换（FFT）是一种快速计算离散傅里叶变换（DFT）的算法。
它通过降低计算复杂度，提高计算速度，广泛应用于频谱分析仪中。
3. 频谱分析仪的操作频谱分析仪的操作步骤如下：1.连接信号源：将待分析的信号源与频谱分析仪进行连接，确保接口连接正确。
2.设置参数：根据需要设置频谱分析仪的参数，包括采样率、带宽、中心频率等。
3.选择窗函数：窗函数用于减小信号频谱泄露和谱线扩展的影响，根据需要选择合适的窗函数。
4.启动分析：启动频谱分析仪，开始对信号进行频谱分析。
5.分析结果显示：频谱分析仪会将信号的频谱特征以图表的形式显示出来，包括幅度谱、相位谱等。
4. 频谱分析仪的应用频谱分析仪在各个领域都有广泛的应用，以下是几个常见的应用场景：4.1 通信领域在通信领域，频谱分析仪用于对通信信号进行分析和测试，包括调制解调、频谱占用等方面的研究。
4.2 音频领域在音频领域，频谱分析仪用于音频信号的分析和处理，可以用于音乐制作、音频调试等方面。
4.3 无线电领域在无线电领域，频谱分析仪用于无线电信号的分析和监测，可以用于无线电频段的占用情况、频率干扰等方面的研究。
4.4 电力领域在电力领域，频谱分析仪用于电力系统的故障检测和干扰分析，可以帮助发现电力设备的故障和电磁干扰源。
5. 总结本文介绍了频谱分析仪的原理、操作和应用。
频谱分析仪通过傅里叶变换将信号从时域转换为频域，并显示信号在不同频率下的幅度和相位信息，实现对信号频谱特性的分析。
2023-11-10contents •频谱分析仪基础知识•频谱分析仪操作方法•频谱分析仪高级应用•频谱分析仪维护与保养•常见问题及解决方案•实际应用案例分享目录频谱分析仪基础知识频谱分析仪简介频谱分析仪是一种用于测量信号频率、幅度和相位等参数的电子测试仪器。
它能够将输入信号按照频率进行分解，并测量每个频率分量的幅度和相位等信息。
频谱分析仪广泛应用于雷达、通信、电子对抗、电子侦察等领域。
频谱分析仪的工作原理将输入信号通过混频器与本振信号进行混频，得到一系列中频信号，再经过中放和检波等处理后得到频域数据。
通过FFT技术对中频信号进行处理，得到频域数据，从而得到输入信号的频率、幅度和相位等信息。
频谱分析仪通常采用快速傅里叶变换（FFT）技术对输入信号进行频谱分析。
频谱分析仪的种类和用途频谱分析仪按照工作原理可以分为实时频谱分析仪和扫频式频谱分析仪等。
实时频谱分析仪可以实时监测信号的变化，适用于雷达、通信等领域的信号监测和分析。
扫频式频谱分析仪可以对一定范围内的频率进行扫描测量，适用于电子对抗、电子侦察等领域。
频谱分析仪操作方法连接设备030201启动频谱分析仪调整设置选择测量模式根据测试需求，设置合适的扫描范围、分辨率带宽等参数。
设置扫描参数设置显示参数观察实时数据在显示器上观察实时测量数据，记录需要的数据。
开始测量按下测量按钮，开始进行信号测量。
分析数据根据测量结果，进行分析和计算，得出结论。
记录和分析数据频谱分析仪高级应用频率范围分辨率带宽设置频率范围和分辨率带宽信号质量信号稳定性观察信号的质量和稳定性频率分析对信号进行频率分析，包括频率成分、谐波分量、调制频率等参数的测量和分析。
模式识别通过对信号的特征提取和模式识别，对信号进行分类和鉴别，对于未知信号，可以通过模式识别技术进行信号源的判断和识别。
进行频率分析和模式识别频谱分析仪维护与保养清洁和保养内部部件检查和更换部件检查射频系统检查机械部件检查光学系统03避免极端温度存储和运输注意事项01存储环境02运输防护常见问题及解决方案如何解决无法启动的问题？电源故障检查电源插头是否牢固连接在电源插座上，确保电源线不损坏。
一、概述频谱分析仪是观察和测量信号幅度及信号失真的一种快速方法。
其显示结果可以直观反映出输入信号的傅里叶变换的幅度。
傅里叶变换将时域信号作为正弦和余弦的集合映射到频域内。
信号频谱分析的测量范围及其宽广，超过了140dB。
这些能力使频谱分析仪成为特别适于现代通讯领域的多用途仪器。
频谱分析实质上是考察给定信号源、天线或信号分配系统的幅度于频率的关系。
这种分析能给出有关信号的重要信息，如稳定度、失真、幅度以及调制的类型和质量。
利用这种信息，可以进行电路或系统调节，以提高效率或验证在所需的信号发射和不需要的信号发射方面是否符合不断涌现的各种规章条例。
现代频谱分析仪已经得到许多综合应用，其范围从研发实验室到生产制造和现场维护。
频谱分析仪已经成为具有重要价值的实验仪器。
能快速观察大的频谱宽度，然后迅速移近放大来仔细考察所关心的的信号已受到研发工程师们的高度重视。
在制造领域，测量速度结合通过计算机来存取数据的能力，可以快速、精确和重复地完成一些极其复杂的测量。
（1）、应用许多因素正影响着对信号分析仪的利用和需要，例如，高速计算机的急剧增多需要宽频率范围的诊断仪器。
射频电信的快速发展导致更多的测试，以检验对传输模式的管理要求。
当今对于移动无线电话的要求是相当严格的，这些要求包括测量频谱占用、功率电平、时域响应和其它杂散发射。
有线电视和广播电视也为利用信号分析仪提供了机会，调制带宽、信噪比、载波电平和谐波便是例子。
射频和微波应用领域持续不断地对最终使用的设备和测试设备提出越来越高的要求。
正如对每个最终用户的设备在变化一样，对相关信号分析仪的要求也在变化。
因此，在选择合适的频谱分析仪之前，需要对既定应用有全面了解。
随着特殊类型的测量变得更为迫切，寻找专门适合有关应用项目的信号分析仪也成为可能。
由于已设计出用于特殊应用领域的信号分析仪，故它们不仅显示原始的频率和幅度测量结果，而且要将那些测量变换为更全面的解决方案。
目前，频谱分析仪已经能够帮助数字设计师诊断和改进他们的高速数字系统的射频干扰性能。
