频谱分析仪使用注意

频谱分析仪安全操作及保养规程频谱分析仪是一种高精度的电子仪器，用于测量电信、广播、无线通信、雷达等领域的频谱参数，具有广泛的应用。

为了确保频谱分析仪的正常运行和延长其使用寿命，我们需要掌握其安全操作和保养规程。

本文将介绍频谱分析仪的安全操作和保养注意事项。

安全操作规程1.电源插座和电源开关操作：在使用频谱分析仪时，首先需要将电源插头插入稳定的电源插座，并确认插座是否正常，然后再打开电源开关。

在断开电源之前，必须先关闭电源开关，然后才能拔掉电源插头。

2.地线连接：频谱分析仪的保护黄绿线必须与接地点连接，以保证仪器的安全使用。

3.信号输入端口规范：操作频谱分析仪时，必须确保信号输入端口与目标设备的信号输出端口是否匹配，并注意正确连接。

4.防止振荡：在频谱分析仪的使用中，必须注意防止振荡现象的发生，这将对仪器和测试环境带来损害。

5.避免短路：为了避免短路现象的发生，我们在连接电缆的时候，必须将插头连接到接口中，确认插口已经插牢加固。

6.正确选择测量范围和分辨率带宽：在进行频谱分析时，需要选择正确的测量范围和分辨率带宽，以保证测量结果的准确性和稳定性。

7.避免超负荷运行：频谱分析仪在运行过程中需要注意控制负载，避免超过其额定容量运行，以保证设备的正常运行和智能保护。

保养规程1.定期清洁：频谱分析仪的清洁需要定期进行，以免影响检测的精度和准确性。

我们可以使用软布或者专业清洁用品进行清洁，不要使用有刺激性的清洁剂。

2.避免撞击：在使用频谱分析仪的过程中，需要特别注意不要与其他硬物相撞，避免对仪器设备造成二次伤害。

3.保持干燥清爽：为保护频谱分析仪，我们需要将其放置在干燥清爽的地方，并避免潮湿和积水的环境。

4.定期校准和维护：为保证频谱分析仪的检测结果的准确性，必须定期进行校准和维护。

在校准和维护之前，必须先了解仪器使用说明，以便正确使用。

5.备件更换和维修：如果频谱分析仪出现故障，我们需要及时进行维修并更换必要的备件。

•
SAVE:存储.状态与轨迹.
•
RECALL:取回.
•
MEAS/USER:用户测量中,有一个功能能快速测出
•
3dB带宽.在 N dB PTS ON OFF中可直
•
接测出 N dB 带宽读数.
2.15 HP8594E操作手册
• 使用注意事项: • A. HP8594E配两个N(J)/BNC(f)转接头.保护仪器N型接头. • 附带一根BNC(M)--BNC(M)连线,用于校准用.
• 3.SPAN选择:
• 按SPAN选择测量显示带宽,同时可配合STEP及上下箭头键改变显示带宽.一般来说,
测量
增益时,SPAN=50MHz,测量噪声电平 时,SPAN=30MHz.
• 4. 幅度设置:
• 按AMPLITUDE选择测量参考电平的设置REF LVE,内部衰减的自动与手动选择 ATTE AUTO MAN,显示刻度为对数或线性. 一般选择为对数LOG显示.
•
在MORE 1 OF 3选项下,REF LVE OFFSET可选择参考电平的偏置.假设INPUT
端外接30dB衰减器,则将REF LVE OFFSET设置为+30dBm,则测量读数中已将外接
的衰减器计算在内,为测量带来方便.
•
一般开始将REF LVE 选择+20dBm或+30dBm,然后根据显示的信号,逐渐降低
• 请注意:TG输出范围为-66dBm至-1dBm.如果需用-60dBm输出,
•
建议设置为-30dBm输出,然后在RF OUT端口外接30dB衰减器.
•
这样做可以保护仪器,防止被意外的反向功率击坏.
• 6.改变RBW,VBW等参数:
•

目录频谱分析仪操作指南 (1)第一节仪表板描述 (1)一、前面板 (1)二、后面板(略) (6)第二节基本操作 (6)一、菜单操作和数据输入 (6)二、显示频谱和操作标记 (8)三、测试窗口和显示线 (12)四、利用横轴测试频率 (16)五、自动调整 (19)七、UNCAL信息 (22)第三节菜单功能描述 (24)频谱分析仪操作指南第一节仪表板描述一、前面板这部分包括前面控制板详细的视图、按键解释和显示在那些图片上的连接器，这可从频谱仪的前部面板看到，共分为九个部分，如下所述：1、显示部分23、软盘驱动部分4、MEASUREMENT部分124□5STOP65、DATA 部分6、MARKER 部分47、CONTROL 部分168、SYSTEM部分□REMOTE1PRESET□SHIFT349、混杂的部分10、屏幕注释312图1屏幕注释二、后面板(略)第二节基本操作一、菜单操作和数据输入用面板按键和选项去操作频谱分析仪。

使用面板键时，一个常见的菜单会显示在屏幕的右边。

但是，有一些键没有相关的软菜单，如AUTO TUNE和COPY键。

每菜单选项与功能键一一对应。

选择一个菜单，需要按相应的功能键。

在一些情形中，按功能键显示附加选项。

下面的例子指出了仪表板和软按键功能的多少。

1、选择菜单按LEVEL键显示用于安装测试的菜单。

参考线值显示在活动区域中，电平菜单显示在屏幕的右边，显示如下Ref LevelATT AUTO/MNLdB/divLinearUnitsRef Offset ON/OFF2、输入数据当一个值显示在激活区时，你可利用数字键、步进键或数据旋钮改变它。

●利用数字键输入数据可利用下面的键输入数据：数字键（0到9），小数点键，和退格（BK SP）或减号（－）键。

如果你使用数字键时出错，你可用退格（BK SP）键删除最近输入的数字。

如果你没有输入任何数据，按BK SP键输入一个减号（－）。

数据输入后，按ENTER键或其它单位键之一完成操作。

常用仪器的使用及注意事项1.万用表：用于测量电压、电流和电阻。

在使用万用表时，需要注意以下几点：-在测量前，将万用表选择档位调至适当范围，避免超过仪器的测量能力，以免损坏仪器。

-使用正确的测试引线，将正引线与被测电路的正极连接，将负引线与负极连接。

-测量时，将测量引线与电路的接触点保持良好的接触，避免产生接触电阻。

-测量电流时，应将电流表插入电路中的串联位置，并选择正确的电流档位。

-测量电阻时，需要将被测电路断电、拔掉电源，并确保电容已经放电。

2.示波器：用于观察和测量电信号的波形。

在使用示波器时，需要注意以下几点：-在连接电路前，需要将示波器的触发模式、触发源和触发电平设置正确。

-示波器的测量通道接线要正确，观察信号所连接的通道应与显示信号的通道一致。

-示波器的时间基准和垂直灵敏度设置要合理，以获得清晰的波形展示。

-当接入电路时，要确保示波器的地连接正确，避免测量误差。

3.多功能信号发生器：用于产生各种信号波形。

在使用信号发生器时，需要注意以下几点：-将输出信号线与被测设备正确连接，避免信号接地异常或干扰。

-在设定频率和幅度时，要根据实际需要选择合适的数值范围。

-若需要调整信号波形，要了解并掌握信号发生器的相关操作方法。

4.频谱分析仪：用于分析信号频谱的功率分布。

在使用频谱分析仪时，需要注意以下几点：-将被分析的信号正确地输入到频谱分析仪的输入端口。

-在选择分析范围和分辨率带宽时，要根据被测信号的特性选择合理的数值范围。

-确保频谱分析仪的参考电平设置正确，以获得准确的功率分布结果。

5.示范指示器：用于显示电路中的电流、电压和功率等参数。

在使用示范指示器时，需要注意以下几点：-选择正确的示范指示器类型，如电流表、电压表或功率表。

-将示范指示器的正负极正确连接，避免测量误差或损坏设备。

-在测量时，遵循示范指示器的使用说明，选择合适的测量范围，并确保所测量参数不超过指示器的额定范围。

6.热电偶计：用于测量温度。

GBIP端口是致命的，可在该端口与其它设备相连
的瞬间放电损坏内部电路（输入衰减器ATT、混
频器、放大器、或输入电路等），造成较大的经
济损失。CRT显示的仪器后面都有专门的接地端,
有的仪器则没有。仪器的接地保证,国外都是通过
三芯电源插头\插座的接地端与地相连.但目前实
际使用的电源插座质量不合格或接触不良,没法保
电子仪器（尤其是微波测量仪器设备）对 静电非常敏感，应采取严格的静电防护措施 （特别是对于仪器的输入输出端口）。（公 司以前有多台仪器因静电而损坏，超过 100V静电可能会损坏仪器灵敏度性能）。 仪器操作一般要求：防静电工作台、座椅、 穿防静电服、防静电手腕。
人体在未做有效的防静电措施的情况下，身体和 衣服上经常带1000V到5000V的静电。只要构成 通路，积累的静电就会放电，由于在极短的时间 内释放出大量的能量，常常导致电路元件损坏， 因为这种放电通常大大超过许多电路元件所能承 受的极限。安装在印刷电路板上的器件因静电引 起损坏的危险性更大，因为每一根印刷线或导线 都是连接几个元件通路，对这根线放电立即影响 几个以上的器件。
平的信号输入，为防止损坏，必须在其输入口串接 合适的衰减器（包括额定功率和标称衰减值）；
3．2．2串接衰减器原则，为使到达频谱仪输入口 的信号小于0dBm：当待测产品最大输出功率 P≤1W时，选用指标≥30dB /25W的衰减器，当 1W＜P0≤10W时,选用指标≥40dB /50W的衰减 器，当10W＜P0≤40W时，选用指标 ≥50dB/100W以上的衰减器。
图六
图七
2．4检查跟踪源TG：
将频谱仪的跟踪源（TG）口用电缆同频谱仪的输 入口相连接，频谱仪复位为全频段，改变TG输出 信号大小（从0dBm至最低），观察频谱仪屏幕 的扫迹线，若扫迹线为对应TG输出电平值 ±0.5dB的一条直线，则为正常；

RBW越小，经过滤波器的噪声就越少，频谱仪噪底也可以越 低。 調整RBW而信號振幅並無產生明顯的變化，此時之RBW頻寬 即可加以採用。 較寬的RBW較能充分地反應輸入信號的波形與振幅，但較低 的RBW將能區別不同頻率的信號。 如果观察对比2个信号，RBW必须比2个信号的间距小 观察微弱信号需要小的RBW，否则信号被噪声湮没了 如果相同的span，小的RBW扫描时间长
网络分析仪的校准 1、校准的目的：在所有網路的量測系統中，都會有所誤差， 這些誤差大小會隨著測試系統架設方式而有不同，因此在做 每次精確的量測前，都应该作校正的動作。尤其对网络分析 仪来讲，测试的是S参数，它对测试构架很敏感，使用前对它 进行校准，可以很好的提高测试结果的准确性。 2、校准手段： 包括开路，短路，直通，50欧姆负载。
一般的测试项目我们都有测试规范，测试前要了解测试规 范，尽量按照测试规范来测试。 对于没有明确测试规范的测试项目，我们要逐渐形成测试规 范。这样，测试结果才有很好的重复性。
信号发生器的使用
普通的信号发生器的使用相对于频谱仪来讲，操作简单一 些。 信号发生器按频率分成2类 低频信号发生器（主要通过数字方式拟合产生） 高频信号发生器 注意信号发生器都有一个ON/OFF键可以用来选择开关输出信 号 低频的信号发生器，可以选择输出正旋波，方波，可以设置 输出信号的频率，相位，直流电平和输出幅度。 高频的信号发生器，可以选择输出正旋波和调幅或调相的正 旋波，可以设置输出信号的频率和幅度。 注意：不同型号的信号源精度不尽相同。使用前，要了解所 用仪器的精度，包括频率和幅度精度。输出信号自然有精度 范围内的误差。 信号发生器动态范围是有限的，输出频率和输出幅 度都有一定的范围。
我们经常使用的是高频信号发生器，它的基本原理如下:

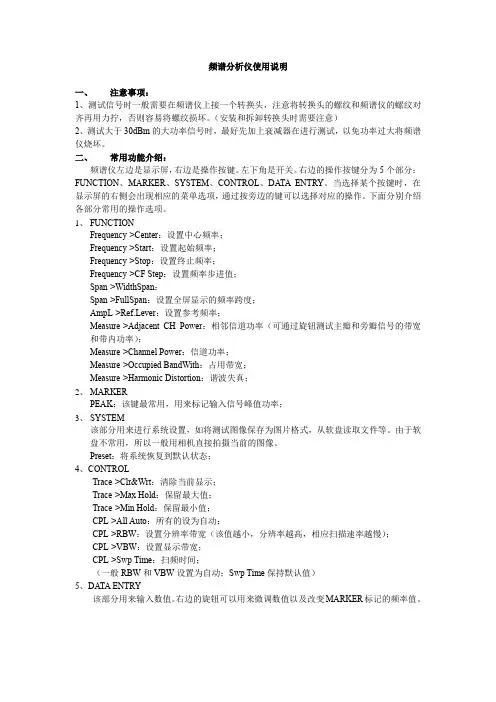

频谱分析仪使用说明一、注意事项：1、测试信号时一般需要在频谱仪上接一个转换头，注意将转换头的螺纹和频谱仪的螺纹对齐再用力拧，否则容易将螺纹损坏。

（安装和拆卸转换头时需要注意）2、测试大于30dBm的大功率信号时，最好先加上衰减器在进行测试，以免功率过大将频谱仪烧坏。

二、常用功能介绍：频谱仪左边是显示屏，右边是操作按键。

左下角是开关。

右边的操作按键分为5个部分：FUNCTION、MARKER、SYSTEM、CONTROL、DATA ENTRY。

当选择某个按键时，在显示屏的右侧会出现相应的菜单选项，通过按旁边的键可以选择对应的操作。

下面分别介绍各部分常用的操作选项。

1、FUNCTIONFrequency->Center：设置中心频率；Frequency->Start：设置起始频率；Frequency->Stop：设置终止频率；Frequency->CF Step：设置频率步进值；Span->WidthSpan：Span->FullSpan：设置全屏显示的频率跨度；AmpL->Ref.Lever：设置参考频率；Measure->Adjacent CH Power：相邻信道功率（可通过旋钮测试主瓣和旁瓣信号的带宽和带内功率）；Measure->Channel Power：信道功率；Measure->Occupied BandWith：占用带宽；Measure->Harmonic Distortion：谐波失真；2、MARKERPEAK：该键最常用，用来标记输入信号峰值功率；3、SYSTEM该部分用来进行系统设置，如将测试图像保存为图片格式，从软盘读取文件等。

由于软盘不常用，所以一般用相机直接拍摄当前的图像。

Preset：将系统恢复到默认状态；4、CONTROLTrace->Clr&Wrt：清除当前显示；Trace->Max Hold：保留最大值；Trace->Min Hold：保留最小值；CPL->All Auto：所有的设为自动；CPL->RBW：设置分辨率带宽（该值越小，分辨率越高，相应扫描速率越慢）；CPL->VBW：设置显示带宽；CPL->Swp Time：扫频时间；（一般RBW和VBW设置为自动；Swp Time保持默认值）5、DA TA ENTRY该部分用来输入数值。

仪器仪表的使用第一章频谱仪的使用☞快速指南☞测量实例☞按键功能目录一：MS2711B频谱分析仪 (3)第1节：概述 (3)第2节快速启动指南 (9)第3节按键功能 (19)第4节基本测量 (28)第5节测量的例子 (36)第6节预放 (49)第7节跟踪信号发生器................................................ 错误!未定义书签。

第8节软件工具............................................................ 错误!未定义书签。

二：AT5011频谱分析仪使用方法............................................... 错误!未定义书签。

1、目的 .................................................................................. 错误!未定义书签。

2、适用型号 .......................................................................... 错误!未定义书签。

3、功能 .................................................................................. 错误!未定义书签。

4、特点 .................................................................................. 错误!未定义书签。

5、应用 .................................................................................. 错误!未定义书签。

频谱分析仪使用方法说明书一、引言频谱分析仪是一种用于分析信号频谱的仪器，广泛应用于无线通信、电子设备测试、音频视频处理等领域。

本说明书旨在详细介绍频谱分析仪的使用方法，帮助用户正确操作并快速掌握相关知识。

二、仪器概述频谱分析仪由主机和附件组成，主机包含显示屏、控制按钮和接口等。

附件包括电源适配器、电缆和天线等。

在使用前，请确保已正确连接各部分，并确认仪器处于正常工作状态。

三、基本操作1. 打开仪器电源：将电源适配器插入电源插座，然后将电源线与仪器连接。

按下电源按钮，等待仪器启动完成。

2. 调整显示参数：通过屏幕上的触控按钮或旋钮，设置显示模式、分辨率、屏幕亮度等参数，以满足实际需求。

3. 设置信号源：将待测信号源通过电缆连接至仪器的输入接口。

根据信号源的特性，设置输入衰减、频率范围等参数。

4. 进行测量：点击仪器界面上的测量按钮开始频谱分析。

在分析过程中，可以通过调整参数、切换模式等进行实时监测和分析。

5. 结果保存：测量完成后，可以将结果保存至仪器内部存储器或外部存储设备中。

按照仪器的操作指南，选择存储路径和文件名，并确认保存。

四、高级功能1. 信号捕获与回放：频谱分析仪具备信号捕获和回放功能，可以捕获待测信号并进行离线分析，或回放已保存的信号数据进行再次分析。

2. 频谱监测与报警：设置仪器的频谱监测功能，即可实时监测特定频段内的信号活动，并设置相应的报警条件和方式，以便及时发现异常情况。

3. 扩展功能：根据具体型号和配置，频谱分析仪还可提供其他扩展功能，例如无线通信协议解码、频率校准等。

请参照相关文档和操作指南，了解和使用这些功能。

五、常见问题与解决方法1. 仪器无法启动：检查电源适配器和电源线是否接触良好，确认电源插座是否正常工作。

2. 仪器无法检测到信号：检查信号源的连接是否正确，确认输入接口的设置是否符合信号源的要求。

3. 测量结果不准确：可能是由于环境干扰、输入参数设置错误等原因导致。

行监视，这样也避免了上面所谈到的，将仪器放在控制室时 践证明，这是一种极科学有效的方法。

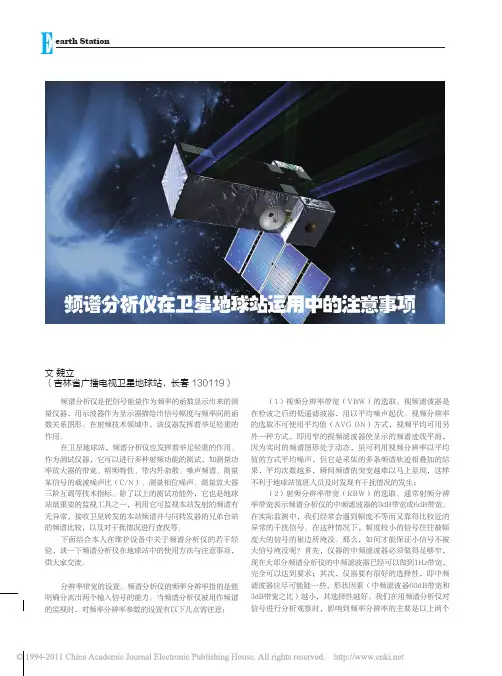

Satellite & Network
E earth Station 今日地球站
方法为：将频谱仪频率设置为所要对准卫星的下行信标 频率上，扫宽为0Hz。适当调整其视频带宽及扫描时间，先 顺时针转动天线的方位角度，从方位的方向图中可见峰值的 趋势走向。之后再逆时针转动天线的方位角度，记录较大3个 峰值时天线的方位角度显示值（从天线的控制单元显示屏上 读取），并从频谱上读出3个峰值时的电平值。
所以，在画方位或俯仰方向图的过程中，从频谱仪显示 的峰值时刻，通过天控单元显示的方位或俯仰的数值可以找 到最佳对星位置。这种方法与根据信标接收机电平的大小来 调整天线的方位和俯仰更加合理有效。
图三：天线的方向图
当然，频谱分析仪在地球站的应用远远不止这些，如我
们还可根据有些频谱分析仪的接口协议，开发后将之纳入到
信号进行分析观察时，影响到频率分辨率的主ห้องสมุดไป่ตู้是以上两个
星
与
网
络
因素。分析仪所用中频滤波器的形状因素是无法改变的，但 我们所选用的分辨率带宽是可调的，RBW越小，分辨小信号 的能力越强因而我们在使用中可以通过调整分辨率带宽来达 到目的。
扫描时间的设置。同样基于实现实时监测频谱变化，频 谱的轨迹扫描时间不宜过长。而较窄的滤波器所需的响应时 间较长，这就要求我们对射频分辨率带宽和视频分辨率带宽 进行兼顾考虑，合理设置后可达到适合的扫描时间，而不能 单一追求某一分辨率带宽产生的效应。一般地，仪器可自动 地选择最快可允许的扫描时间，即自动联锁扫描时间。
将频谱分析仪放在控制室作为卫星接收监测设备时， 需将设备室内的L段信号通过功分器引接进来，若此线长 度较长，则宜用低损耗传输线，而不宜使用有线电视系统 通用的同轴电缆。后者频率范围上限低于L段信号频率范围 （有线电视系统物理发泡聚乙烯绝缘同轴电缆的频率范围为 5~1000MHz），加上引线过长会引入噪声，从而影响监视频 谱的质量。

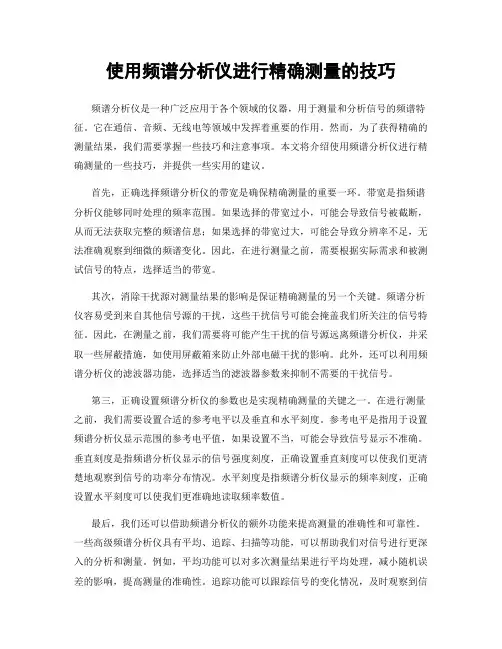

使用频谱分析仪进行精确测量的技巧频谱分析仪是一种广泛应用于各个领域的仪器，用于测量和分析信号的频谱特征。

它在通信、音频、无线电等领域中发挥着重要的作用。

然而，为了获得精确的测量结果，我们需要掌握一些技巧和注意事项。

本文将介绍使用频谱分析仪进行精确测量的一些技巧，并提供一些实用的建议。

首先，正确选择频谱分析仪的带宽是确保精确测量的重要一环。

带宽是指频谱分析仪能够同时处理的频率范围。

如果选择的带宽过小，可能会导致信号被截断，从而无法获取完整的频谱信息；如果选择的带宽过大，可能会导致分辨率不足，无法准确观察到细微的频谱变化。

因此，在进行测量之前，需要根据实际需求和被测试信号的特点，选择适当的带宽。

其次，消除干扰源对测量结果的影响是保证精确测量的另一个关键。

频谱分析仪容易受到来自其他信号源的干扰，这些干扰信号可能会掩盖我们所关注的信号特征。

因此，在测量之前，我们需要将可能产生干扰的信号源远离频谱分析仪，并采取一些屏蔽措施，如使用屏蔽箱来防止外部电磁干扰的影响。

此外，还可以利用频谱分析仪的滤波器功能，选择适当的滤波器参数来抑制不需要的干扰信号。

第三，正确设置频谱分析仪的参数也是实现精确测量的关键之一。

在进行测量之前，我们需要设置合适的参考电平以及垂直和水平刻度。

参考电平是指用于设置频谱分析仪显示范围的参考电平值，如果设置不当，可能会导致信号显示不准确。

垂直刻度是指频谱分析仪显示的信号强度刻度，正确设置垂直刻度可以使我们更清楚地观察到信号的功率分布情况。

水平刻度是指频谱分析仪显示的频率刻度，正确设置水平刻度可以使我们更准确地读取频率数值。

最后，我们还可以借助频谱分析仪的额外功能来提高测量的准确性和可靠性。

一些高级频谱分析仪具有平均、追踪、扫描等功能，可以帮助我们对信号进行更深入的分析和测量。

例如，平均功能可以对多次测量结果进行平均处理，减小随机误差的影响，提高测量的准确性。

追踪功能可以跟踪信号的变化情况，及时观察到信号的频率漂移等问题。

HS_C09851说明书HS_C09851型精密噪声频谱分析仪是一种袖珍式的智能化噪声测量仪器，它集噪声采集、积分测量、噪声统计、频谱分析等几种功能于一体，HS_C09851具有大屏幕液晶显示、时钟设置、自动测量并存储测量数据等特点，最多可存储500组单组数据。

使用方法1．注意事项①使用前必须先阅读本说明书，了解仪器的使用方法与注意事项。

②分析仪使用的传声器是一种精密传感器，请勿碰撞，以免膜片破损，不用时应放置妥当，最好放置在干燥箱中。

③安装电池或外接电源应注意极性，切勿接反，仪器长期不使用时应取下电池，以免漏夜损坏仪器。

④仪器使用前最好先预热2分钟，特别是温度较高时测量低声级的情况下。

⑤仪器应避免放置于高温、潮湿、有污水、灰尘及含酸、碱成份高的空气或化学气体的地方，避免阳光直射。

⑥请勿擅自拆卸仪器，如果仪器工作不正常，可送修理单位或厂方检修。

使用前准备①装电池：打开仪器背面电池盖板，按照极性标记装入5节5号干电池（连续测量时间在8小时以上，建议使用高能碱性电池），当外接电源时，通过一配套插头接入9V（注意极性：外+内-）直流电压至右侧面的电源插孔中。

②给打印机充电：打印机电源开关至OFF，将配套的充电器插头接入到打印机侧面的电源插座中。

充电至少4小时，如果在室内打印，接上充电器电源可以直接工作。

③装传声器：打开包装盒，小心取出传声器，对准前置级头子螺纹口顺时针旋紧，切不可掉下、摔扔或将传声器上金属保护栅旋下。

分析仪长期不用时请将传声器旋下放回包装盒内，有条件者可放置在干燥箱中保管。

④如果用户配置延伸电缆，只需拧松前置固定螺母，将前置级拔出，并按照定位槽口配合装入延伸电缆一端，而在另一端装上传声器即可。

对于非周期性信号(如随机信号)可以看成是一 个周期T为无限大的周期信号，即频率间隔为 无限小，其谱线是连续的，称为连续谱。
2.1.1 实时频谱分析仪
所谓实时频谱分析仪是指能实时显示信号在某 一时刻的所有频率成分的分析结果。见图2.2。
滤波
检波
指示
输入
预放
图2.2 实时频谱分析 仪
2.1.1 实时频谱分析仪
傅里叶分析
实时并联滤波测量
A
全频谱LCD 显示
f1 f2
f
图2.1 傅立叶 分析仪
2.1.1 实时频谱分析仪
图2.3是付里叶分析仪原理框图。由于取样与
A/D转换速度的限制，快速付里叶变换(FFT)式
频谱分析仪无法用于高频及微波范围的频谱分
析仪。
衰减器
模拟滤波器
取样器
模/数变换器
数字滤波器
处理器
显示器
A
D
FFT
图2.3付里叶分析
fs
仪原理框图
2.1.2 扫频频谱分析仪
调谐滤波式频谱分析仪是用扫描发生器驱动调谐滤波 器，在整个频率范围内改变一个带通滤波器的中心频 率来工作的。随着中心频率的移动，依次选出的被测 信号各频谱分量，再经滤波器和视频放大后加到显示 器的垂直偏转电路。而水平偏转的输入信号来自驱动 并调谐带通滤波器的同一扫描发生器。这样，水平轴 就可以用于表示频率。
3.5 自适应关系
频谱分析仪的工作原理和使用方 法
3.6 动态范围 3.7 灵敏度 3.8 视频带宽(VBW) 3.9 信号/失真 3.10 信号/噪声 4 频谱分析仪的测量准确度 4.1 频率测量准确度 4.2 幅度测量准确度 5 频谱分析仪使用中应注意的
问题 6 频谱分析仪使用实例－

分辩带宽
3dB 带宽
设置范围
3KHz to 3MHz (1-3 步进) 和 AUTO（自动）
准确度
20% 内
选择性
1：12 （典型值，3dB: 60dB)
视频带宽
100Hz to 300KHz (1-3 步进)，OFF 和 AUTO
SSB 相位噪声 -90dBc/Hz (典型值，100KHz offset, RBW: 3kHz ,VBW:100Hz
3.3GHz 频谱分析仪 MSA338
操作手册
Ver.1.1 中文
仪器使用注意事项
·使用仪器前，请阅读仪器背面的如下注意事项：
警告
仪器内部无使用者可调节的部份，相应的维修只有专业人 员可进行，使用者应了解手册中的安全指引。
注意
为得到可靠的保护，只可使用指定型号和规格的保险丝
·安全使用注意事项：
1） 发现仪器有异常的声音，气味和烟，应立即停止使用仪器，断开 AC 适配器的电池 2） 不要用湿手操作，否则可能导致仪器的损坏，失火和触电 3） 不要使用指定外的 AC 适配器，否则可能导致仪器的损坏，为防静电，尽可能使用
③ 镍络电池 MB300（详细资料参阅“6.4 安装电池”） ④ RS-232C 电缆线 M180 （详细资料参阅“23.RS-232 接口”） ⑤ PC software MAS300 软件（详细资料参阅“24. PC 软件”） ⑥ 打印机及 AC 适配器，4 节 AA 电池，一卷纸
（详细资料参阅“21.打印”） ⑦ 打印机（选件）用卷纸（10 卷） ⑧ SMA 同轴电缆 MC301（50cm）,MC302(1m),MC303(1.5m)
±3%±200TKHz±1dot 内 (频率 span：2MHz to 3.3GHz,23±5℃)

扫频仪使用说明范文扫频仪(也称频谱分析仪)是一种用于测量和分析电磁频谱的仪器。

它广泛应用于无线通信、广播、电视、雷达、无线电测量、卫星通信等领域。

下面是一份扫频仪使用说明，详细介绍了扫频仪的基本原理、操作步骤和注意事项。

一、基本原理扫频仪通过扫描电磁波的频率范围，并测量电磁波强度，从而绘制频谱图。

其基本原理可以概括为以下几点：1.输入信号：扫频仪通过天线接收到待测信号，并将信号转换为电压信号。

2.前置放大器：对输入信号进行放大，以增加信号的强度，提高测量精度。

3.频率转换器：将输入信号的频率转换为中频信号，以便进行后续处理。

4.中频放大器：对转换后的中频信号进行放大，以增加信号的强度。

5.混频器：将中频信号与扫描信号混合，得到新的信号。

6.滤波器：滤除杂散信号，只保留待测信号。

7.检波器：将混频器输出信号进行整流，得到待测信号的幅度。

8.显示器：将检波器输出的幅度信号转换为图像，显示在显示器上。

二、操作步骤以下是使用扫频仪的一般操作步骤：1.连接天线：将天线连接到扫频仪的输入端口。

2.设置起始频率和终止频率：根据需要测量的频率范围，设置扫频仪的起始频率和终止频率。

3.设置频率步进：设置频率步进，即每次扫描改变的频率间隔。

步进值越小，扫频仪的测量精度越高，但时间消耗也越大。

4.设置参考电平：根据待测信号的预计强度，设置扫频仪的参考电平，以便正确显示信号的强度。

5.开始扫频：按下开始扫频按钮，扫频仪将按照设定的参数进行频谱扫描。

6.绘制频谱图：扫频仪根据测量结果绘制频谱图，显示各个频段上的信号强度。

7.分析频谱图：根据绘制的频谱图，分析待测信号的特征，并进行进一步数据处理。

三、注意事项在使用扫频仪时，需要注意以下几点：1.适当放置：扫频仪应放置在平稳的表面上，以确保仪器的稳定性和准确性。

2.防止干扰：尽可能远离其他电磁设备和干扰源，以避免干扰测量结果。

3.选择合适的天线：根据待测信号的特征，选择合适的天线，以确保测量精度和灵敏度。

文件编号：
版本/次：A/0 总页数：1 文件名称：频谱分析仪操作规程生效日期
一、人员要求：
操作人员应为经过培训的实验室人员。

二、仪器介绍：
频谱分析仪是研究电信号频谱结构的仪器，用于信号失真度、调制度、谱纯度、频率稳定度和交调失真度等信号参数的测量，可用于测量放大器和滤波器等电路系统的某些参数。

三、开机前检查：
1.检查产品是否正常供电，检查仪器外壳是否完好无损。

2.检查仪器个端口的接线，检查仪器的输入电源是否有接地线。

四、开机后检查：
1.检查仪器是否正常开启，是否有报警，如有报警按注意事项执行。

五、仪器设定及条件：
1.电源电压：220V/50HZ
六、注意事项：
1.做好设备日常维护保养。

2.产品需接地，防止电击。

3.如出现其它报警或者故障，必须先切断电源，非专业人员严禁自行处理。

4.操作结束或下班必须关闭电源。

5.点检要求：用前检查
七、操作步骤：
1.按要求执行开机检查。

2.检查无误后启动仪器。

3.按要求执行开机后检查。

4.检查参数设定，按需求设定参数。

5.将需要测试样品与仪器的输出端连接。

6.使用完成后关闭电源。

编制：审核：批准：
1。

频谱仪使用说明更新记录1.仪表用途及主要接口1.1仪表用途频谱仪，是频谱分析仪的一个简称。

它的作用是以图形的方式显示被测信号的频谱，幅度，频率。

我们通常使用频谱仪功能如下：看频段，测峰值或平均功率，RS信号功率，EVM，星座图。

1．主要安捷伦和R&S 罗德频谱仪安捷伦频谱仪R&S 罗德频谱仪1.2接口及连线注意：衰减器输入和输出不要接反，IN口接输入，out接频谱仪1.3使用注意事项1.)前端口必须要连接隔直头，防止直流冲击导致仪表损坏；2.)如果遇到突然停电。

必须立即拔下电源插头，防止突然来电时的不稳定电源，过大电流冲击导致仪表的电源模块出现损伤；3.)必须放置在一个稳定的平面上，严禁放置在椅子上测试。

测试时必须远离酒精，水杯，烙铁等危险物品；4.)端口严禁悬空连接重量超过250g的部件（如衰减器），严禁串接；5.)按下仪表面板按键时，注意用力适中，切勿用力过猛而损坏按键或导致按键使用寿命缩短；6.)使用仪表面板旋钮时，注意转速适中，切勿转速过快过猛而损坏旋钮或导致旋钮使用寿命缩短；旋钮固定螺丝松脱时，请及时紧固，以免影响使用7.) 禁止私自接U盘；2.仪表常用按键功能介绍1. 频率设置（仪表对应按键—FREQ Channel）此按键在信号源中唯一的作用为设置输出信号频率，在频谱仪中，默认设置为中心频点，也可以单独设置起始频点和终止频点，那样的话，带宽<SPAN>为固定默认值。

2. 带宽设置（仪表对应按键—SPAN X Scale）此按键在频谱仪中的作用为，当你设置了中心频点后，用此键来设置你的总带宽，也就是屏幕上X轴显示的总带宽。

比如中心频点为2.0GHz，带宽为20M，那么，你的测试和显示频率应该是1990MHz~2010MHz。

3. 电平设置（仪表对应按键—AMPTD Y Scale）此按键在频谱仪中的作用为，当你设置了频率和带宽后，用此键来设置你的显示高度值，也就是屏幕上Y轴显示的最大信号强度值。
