无线电频谱分析仪的工作原理与应用无线电频谱分析仪是一种用于测量和分析无线电频谱的仪器。
它可以实时显示频谱，帮助工程师了解无线电信号的特征及其在各个频率范围内的分布情况。
本文将介绍无线电频谱分析仪的工作原理以及在不同领域的应用。
一、工作原理无线电频谱分析仪的工作原理可以简单概括为以下几个步骤：1. 信号接收：无线电频谱分析仪通过内置或外接天线接收到要分析的无线电信号。
2. 信号放大：接收到的信号经过前置放大电路进行信号放大，以提高信号的幅度和灵敏度。
3. 信号混频：经过放大后的信号和本地振荡器产生的中频信号进行混频操作，得到中频信号。
4. 信号滤波：对混频得到的中频信号进行滤波，去除不需要的频率成分，以便进行后续的频谱分析。
5. 信号解调：对滤波后的中频信号进行解调，恢复信号的原始调制方式，如调幅、调频等。
6. 信号转换：将解调后的信号转换为数字信号，以便进行数字信号处理和显示。
7. 数字信号处理：使用数字信号处理技术对信号进行频谱分析、频谱显示和信号参数计算等操作。
8. 频谱显示：将处理后的信号转换为频谱图形并显示在仪器的显示屏上，供用户查看和分析。
二、应用领域无线电频谱分析仪在多个领域有着广泛的应用，以下将介绍其中几个主要的应用领域。
1. 电信领域：无线电频谱分析仪在电信领域中被广泛应用于对无线电信号进行调制解调、频谱分析、调频定位、无线电干扰监测等工作。
它可以帮助工程师更好地分析和监测无线电信号的质量以及各种干扰情况，从而保证通信系统的正常运行。
2. 广播电视领域：广播电视频谱分析是保障广播电视信号质量的重要手段之一。
无线电频谱分析仪可以帮助广播电视工程师进行频谱监测、频谱规划以及无线电干扰分析等工作，从而提高广播电视信号的传输质量和覆盖范围。
3. 电子设备测试领域：在电子设备测试领域中，无线电频谱分析仪可以用于对设备的射频性能进行测试和分析。
通过对设备发出的无线电信号进行频谱分析，工程师可以了解到设备的发射功率、频率稳定性、谐波等参数，从而评估设备的性能和合格性。
频谱分析仪的原理和应用一、频谱分析仪的原理频谱分析仪是一种用于分析信号频谱的仪器。
它基于傅里叶变换的原理，将时域信号转换为频域信号，从而可以对信号的频谱特性进行分析。
频谱分析仪的主要原理如下：1.傅里叶变换：傅里叶变换是一种将时域信号转换为频域信号的数学方法。
频谱分析仪通过对信号进行傅里叶变换，可以将信号分解成不同频率的成分，从而得到信号的频谱图。
2.FFT算法：快速傅里叶变换（FFT）是一种高效计算离散傅里叶变换的算法。
频谱分析仪通常使用FFT算法对信号进行频谱分析，以实现实时的频谱显示和分析。
3.功率谱密度：频谱分析仪通过计算信号功率谱密度，可以得到不同频率下的信号功率分布情况。
功率谱密度可以反映信号的频谱特性，包括频率分量的强度、分布和峰值等信息。
4.窗函数：为了减少频谱泄漏和谱分辨率损失，频谱分析仪通常使用窗函数对信号进行加窗处理。
常用的窗函数有矩形窗、汉宁窗、汉明窗等，不同窗函数会对频谱的主瓣宽度和副瓣衰减等产生影响。
二、频谱分析仪的应用频谱分析仪在科学研究、工程领域和日常生活中具有广泛的应用。
下面列举了一些常见的应用场景：1. 无线通信•频率分配：频谱分析仪可以用于无线通信系统中的频率规划和频段分配。
通过分析不同频段的使用情况，可以避免频谱的重叠和冲突，提高通信系统的传输效率和可靠性。
•信道测量：频谱分析仪可以对无线信道进行测量和分析，了解信道的传输特性和衰减情况。
这对于优化信号传输、调整天线方向和减少干扰都是非常重要的。
2. 电子设备测试•信号分析：频谱分析仪可以用于对电子设备的输入和输出信号进行分析。
通过分析信号的频谱特性，可以检测设备是否存在频率误差、频率扭曲和幅度失真等问题。
•干扰检测：频谱分析仪可以用于检测和定位电子设备之间的干扰问题。
通过分析干扰源的频谱特征，可以确定干扰源的位置和频率，从而采取相应的措施进行干扰抑制和消除。
3. 音频处理•音频分析：频谱分析仪可以对音频信号进行频谱分析，了解音频信号的频率分布和能量分布情况。
频谱仪原理及使用方法频谱仪是一种用来分析信号频谱的仪器，它能够将信号的频谱分解为不同频率成分的幅度或相位信息，从而提供了对信号频谱特性的详细了解。
频谱仪广泛应用于无线通信、音频处理、雷达系统、天文观测等领域。
一、频谱仪原理：频谱分析基于信号的傅里叶分析原理，将时域中的信号转换为频域中的频谱信息。
频谱仪的工作原理主要包括三个步骤：采样、转换和显示。
1.采样：频谱仪通过将信号进行采样，将连续的时域信号转化为离散的时序数据。
采样定理要求采样率必须大于信号的最大频率，以确保不会发生混叠现象。
2.转换：采样的信号需要通过电子转换器进行模拟到数字的转换。
最常见的转换方式是快速傅里叶变换（FFT），它可以将时域信号转换为频域信号。
3.显示：转换后的频域数据通过显示单元在频谱仪的屏幕上进行显示。
频谱仪通常可以显示频谱的幅度信息或相对相位信息，用户可以根据实际需要选择不同的显示模式。
二、频谱仪使用方法：1.连接设备：首先将待分析的信号源与频谱仪相连，可以通过电缆连接、无线连接等方式进行。
2.设置参数：根据需要设置频谱仪的采样率、带宽、分辨率等参数。
采样率和带宽的选择需根据信号的特点进行调整，以保证能够正确捕获信号的频谱信息。
3.观测目标：确定待测信号的特点和需求，如频率范围、幅度范围等。
根据实际需求选择适当的显示模式和触发模式，并调整触发电平、触发延时等参数。
4.分析信号：开始对信号进行分析，根据实际需要选择合适的时间窗口、分辨率、峰值保持等参数，以获取准确的频谱信息。
5.解读结果：根据频谱仪显示的频谱图，观察信号的频率分布和幅度特征。
可以通过缩放、平移、峰值等功能，对结果进行详细的分析和解读。
6.数据处理：对采集到的频谱数据进行处理，可以进行谱线拟合、峰值提取、频偏校正等操作，得到更准确的频谱信息。
7.存储和输出：频谱仪通常具有数据存储和输出功能，可以将频谱数据保存到存储器中，并通过接口将数据输出到计算机或其他设备进行后续处理或记录。
频谱分析仪的原理操作应用1. 介绍频谱分析仪是一种常用的电子测试仪器，用于分析信号的频谱特征。
本文将介绍频谱分析仪的原理、操作和应用。
2. 频谱分析仪的原理频谱分析仪基于傅里叶变换原理，将信号从时域转换为频域，通过显示信号在不同频率下的幅度和相位信息，实现对信号频谱特性的分析。
2.1 傅里叶变换傅里叶变换是将一个信号从时域转换为频域的数学工具。
它将一个连续或离散的时域信号分解成不同频率分量的叠加，得到信号在频域上的表示。
2.2 快速傅里叶变换快速傅里叶变换（FFT）是一种快速计算离散傅里叶变换（DFT）的算法。
它通过降低计算复杂度，提高计算速度，广泛应用于频谱分析仪中。
3. 频谱分析仪的操作频谱分析仪的操作步骤如下：1.连接信号源：将待分析的信号源与频谱分析仪进行连接，确保接口连接正确。
2.设置参数：根据需要设置频谱分析仪的参数，包括采样率、带宽、中心频率等。
3.选择窗函数：窗函数用于减小信号频谱泄露和谱线扩展的影响，根据需要选择合适的窗函数。
4.启动分析：启动频谱分析仪，开始对信号进行频谱分析。
5.分析结果显示：频谱分析仪会将信号的频谱特征以图表的形式显示出来，包括幅度谱、相位谱等。
4. 频谱分析仪的应用频谱分析仪在各个领域都有广泛的应用，以下是几个常见的应用场景：4.1 通信领域在通信领域，频谱分析仪用于对通信信号进行分析和测试，包括调制解调、频谱占用等方面的研究。
4.2 音频领域在音频领域，频谱分析仪用于音频信号的分析和处理，可以用于音乐制作、音频调试等方面。
4.3 无线电领域在无线电领域，频谱分析仪用于无线电信号的分析和监测，可以用于无线电频段的占用情况、频率干扰等方面的研究。
4.4 电力领域在电力领域，频谱分析仪用于电力系统的故障检测和干扰分析，可以帮助发现电力设备的故障和电磁干扰源。
5. 总结本文介绍了频谱分析仪的原理、操作和应用。
频谱分析仪通过傅里叶变换将信号从时域转换为频域，并显示信号在不同频率下的幅度和相位信息，实现对信号频谱特性的分析。
频谱分析仪的原理与应用1. 什么是频谱分析仪？频谱分析仪是一种用于测量和分析信号频谱的仪器。
它能够将一个复杂的信号分解成不同频率分量，并显示出这些频率分量的幅度和相位信息。
频谱分析仪被广泛应用于无线通信、音频处理、电力系统等领域，主要用于故障诊断、信号质量评估和频谱监测等方面。
2. 频谱分析仪的工作原理频谱分析仪的工作原理基于信号的傅立叶变换。
傅立叶变换是将一个时域信号转换为频域信号的数学技术。
频谱分析仪通过对输入信号进行采样，然后使用快速傅立叶变换（FFT）算法将时域信号转换为频域信号。
FFT算法能够高效地计算出信号的频谱信息。
3. 频谱分析仪的应用频谱分析仪在各种领域中都有重要的应用，下面列举了一些常见的应用场景：3.1 无线通信在无线通信中，频谱分析仪用于信号质量评估和频谱监测。
它能够帮助工程师检测和解决信号干扰问题，提高通信系统的性能和可靠性。
3.2 音频处理频谱分析仪在音频处理领域中也有广泛的应用。
它可以帮助音频工程师分析音频信号的频谱特性，对音频进行均衡处理、降噪处理等，提高音频的质量。
3.3 电力系统频谱分析仪在电力系统中用于故障诊断和监测电力质量。
它可以检测和分析电力系统中的谐波、干扰等问题，提供电力系统运行的安全保障。
3.4 振动分析在机械领域，频谱分析仪可用于振动分析。
通过监测和分析机械设备的振动信号，可以判断设备的工作状态、故障原因等，以便进行维护和修理。
3.5 科学研究频谱分析仪在科学研究中也扮演着重要的角色。
比如在天文学中，频谱分析仪用于研究星体的辐射能谱，从而推断星体的性质和演化过程。
4. 频谱分析的优势和局限性频谱分析仪具有以下优势：•可以将信号分解为不同频率分量，便于对信号进行深入分析。
•可以显示信号的频谱信息，对信号特性进行可视化。
•可以帮助工程师解决信号质量问题和干扰问题，提高系统性能。
然而，频谱分析仪也有一些局限性：•频谱分析仪需要对信号进行采样和数字化，可能会引入一定的误差。
频谱仪原理及使用方法频谱仪是一种将信号电压幅度随频率变化的规律予以显示的仪器。
频谱仪在电磁兼容分析方面有着广泛的应用，它能够在扫描范围内精确地测量和显示各个频率上的信号特征，使我们能够“看到”电信号，从而为分析电信号带来方便。
1.频谱仪的原理频谱仪是一台在一定频率范围内扫描接收的接收机，它的原理图如图1所示。
频谱分析仪采用频率扫描超外差的工作方式。
混频器将天线上接收到的信号与本振产生的信号混频，当混频的频率等于中频时，这个信号可以通过中频放大器，被放大后，进行峰值检波。
检波后的信号被视频放大器进行放大，然后显示出来。
由于本振电路的振荡频率随着时间变化，因此频谱分析仪在不同的时间接收的频率是不同的。
当本振振荡器的频率随着时间进行扫描时，屏幕上就显示出了被测信号在不同频率上的幅度，将不同频率上信号的幅度记录下来，就得到了被测信号的频谱。
进行干扰分析时，根据这个频谱，就能够知道被测设备或空中电波是否有超过标准规定的干扰信号以及干扰信号的发射特征。
2.频谱分析仪的使用方法要进行深入的干扰分析，必须熟练地操作频谱分析仪，关键是掌握各个参数的物理意义和设置要求。
(1)频率扫描范围通过调整扫描频率范围，可以对所要研究的频率成分进行细致的观察。
扫描频率范围越宽，则扫描一遍所需要时间越长，频谱上各点的测量精度越低，因此，在可能的情况下，尽量使用较小的频率范围。
在设置这个参数时，可以通过设置扫描开始频率目”无“’。
04朋和终止频率来确定，例如:startfrequeney=150MHz，stopfrequency=160MHz;也可以通过设置扫描中心频率和频率范围来确定，例如:eenterfrequeney=155MHz，span=10MHz。
这两种设置的结果是一样的。
Span越小，光标读出信号频率的精度就越高。
一般扫描范围是根据被观测的信号频谱宽度或信道间隔来选择。
如分析一个正弦波，则扫描范围应大于2f(f为调制信号的频率)，若要观测有无二次谐波的调制边带，则应大于4f。
频谱分析仪工作原理和应用一、背景介绍频谱分析仪是一种广泛应用于信号处理、无线电通信、音频、电视、雷达、波谱分析等领域进行精确测量和频域分析的仪器。
频谱分析仪可分析电信号在频率域内的谱分布情况，用于检测和分析信号的频谱分布、峰值等特征参数，为电子工程技术提供了重要的指导和支持。
二、工作原理频谱分析仪从信号源处接收电信号，转换为数字信号处理，并将其转换为频率分布的能量谱图。
该谱图显示了信号在不同频率范围内的能量密度，通过观察信号谱图中的各个谷、峰的位置和幅度大小，可以了解到被测信号的频谱特征。
信号进入频谱分析仪后，通过输入缓冲放大器放大信号后，会被经过混频器和频率合成器的带通滤波器以及IF处理电路缩小至若干个独立的频带，通过差分放大器进行高增益，然后进入下一步进行FFT变换用于计算信号频谱，最终输出到显示屏上。
频谱分析仪温度对颜色反应敏感，可以在当前环境下自动分析并调整颜色的温度值，保证信号在显示时的准确性。
三、应用领域1. 电信工程：频谱分析仪被广泛应用于电信领域，用于检测无线电频率、电源干扰和其他干扰源。
2. 音频工程：频谱分析仪可用于音频信号处理和分析，检测音频干扰源和声音失真等，还可以进行噪声印象评估。
3. 电视工程：频谱分析仪可用于电视信号分析、调节和校准以及电视广播的宽带信号分析。
4. 波谱分析：频谱分析仪在波谱分析中起着至关重要的作用，可以用于分析GPS信号的相位噪声、信号接收的不确定性等。
5. 科学研究：频谱分析仪可用于科学研究中，如用于分析地球物理数据、射电望远镜数据、星际信号、宇宙微波背景等。
四、常见型号目前，市场上常见的频谱分析仪型号有Tektronix，Agilent，Rohde & Schwarz等品牌，其中包括基础型的频谱分析仪，以及多功能、高级的可编程频谱分析仪。
多数频谱分析仪可提供各种分析功能，比如PEAK HOLD，AVERAGING和ZOOM等，可以有效地应对不同的场景需求。

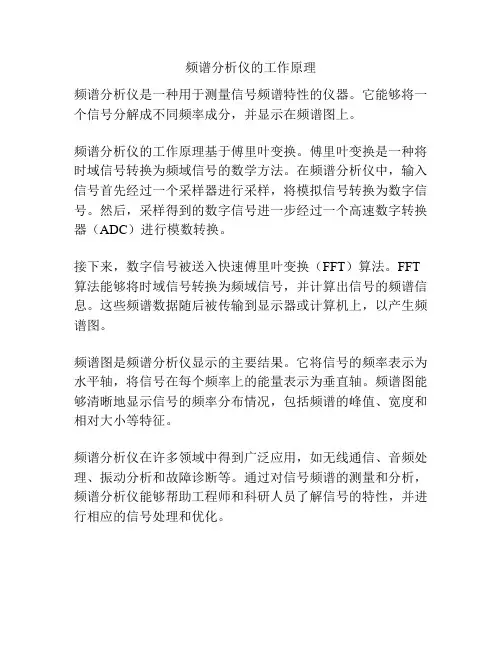

频谱分析仪的工作原理
频谱分析仪是一种用于测量信号频谱特性的仪器。
它能够将一个信号分解成不同频率成分，并显示在频谱图上。
频谱分析仪的工作原理基于傅里叶变换。
傅里叶变换是一种将时域信号转换为频域信号的数学方法。
在频谱分析仪中，输入信号首先经过一个采样器进行采样，将模拟信号转换为数字信号。
然后，采样得到的数字信号进一步经过一个高速数字转换器（ADC）进行模数转换。
接下来，数字信号被送入快速傅里叶变换（FFT）算法。
FFT 算法能够将时域信号转换为频域信号，并计算出信号的频谱信息。
这些频谱数据随后被传输到显示器或计算机上，以产生频谱图。
频谱图是频谱分析仪显示的主要结果。
它将信号的频率表示为水平轴，将信号在每个频率上的能量表示为垂直轴。
频谱图能够清晰地显示信号的频率分布情况，包括频谱的峰值、宽度和相对大小等特征。
频谱分析仪在许多领域中得到广泛应用，如无线通信、音频处理、振动分析和故障诊断等。
通过对信号频谱的测量和分析，频谱分析仪能够帮助工程师和科研人员了解信号的特性，并进行相应的信号处理和优化。
