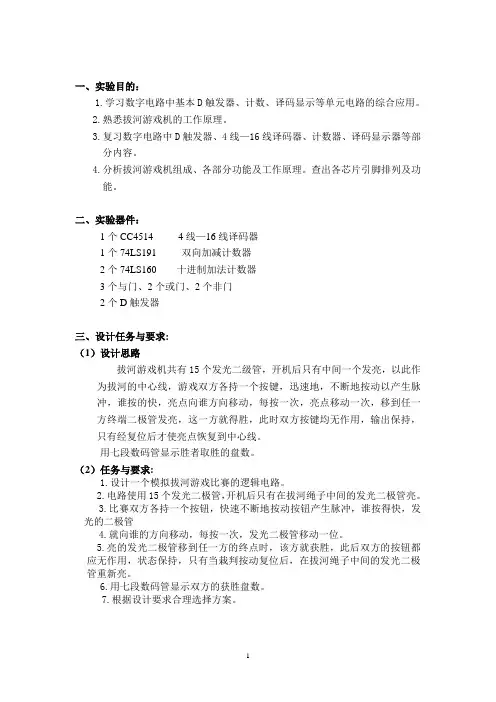

一、实验目的：1.学习数字电路中基本D触发器、计数、译码显示等单元电路的综合应用。
2.熟悉拔河游戏机的工作原理。
3.复习数字电路中D触发器、4线—16线译码器、计数器、译码显示器等部分内容。
4.分析拔河游戏机组成、各部分功能及工作原理。
查出各芯片引脚排列及功能。
二、实验器件：1个CC4514 4线—16线译码器1个74LS191 双向加减计数器2个74LS160 十进制加法计数器3个与门、2个或门、2个非门2个D触发器三、设计任务与要求:（1）设计思路拔河游戏机共有15个发光二级管，开机后只有中间一个发亮，以此作为拔河的中心线，游戏双方各持一个按键，迅速地，不断地按动以产生脉冲，谁按的快，亮点向谁方向移动，每按一次，亮点移动一次，移到任一方终端二极管发亮，这一方就得胜，此时双方按键均无作用，输出保持，只有经复位后才使亮点恢复到中心线。
用七段数码管显示胜者取胜的盘数。
（2）任务与要求:1.设计一个模拟拔河游戏比赛的逻辑电路。
2.电路使用15个发光二极管，开机后只有在拔河绳子中间的发光二极管亮。
3.比赛双方各持一个按钮，快速不断地按动按钮产生脉冲，谁按得快，发光的二极管4.就向谁的方向移动，每按一次，发光二极管移动一位。
5.亮的发光二极管移到任一方的终点时，该方就获胜，此后双方的按钮都应无作用，状态保持，只有当栽判按动复位后，在拔河绳子中间的发光二极管重新亮。
6.用七段数码管显示双方的获胜盘数。
7.根据设计要求合理选择方案。
四、总体设计方案：（1）设计思路1．设计的主要任务是控制“电子绳”发亮的LED管由中点向速度快的一方移动，而阻止向另一方移动。
用可预制的加/减计数器作主要器件，用计数器的输出状态通过译码器控制LED发亮。
当向计数器输入“加脉冲”时，使其作加运算而发亮的LED向增大的一方移动，相反，当输入“减脉冲”时，发亮的LED向相反的方向移动。
2．当一局比赛结束，即发亮的LED移动某一方的终点时，由点亮该终点灯的信号使电路封锁加/减脉冲信号的作用，既实现电路的自锁，使加/减脉冲无效。
