二进制计数器

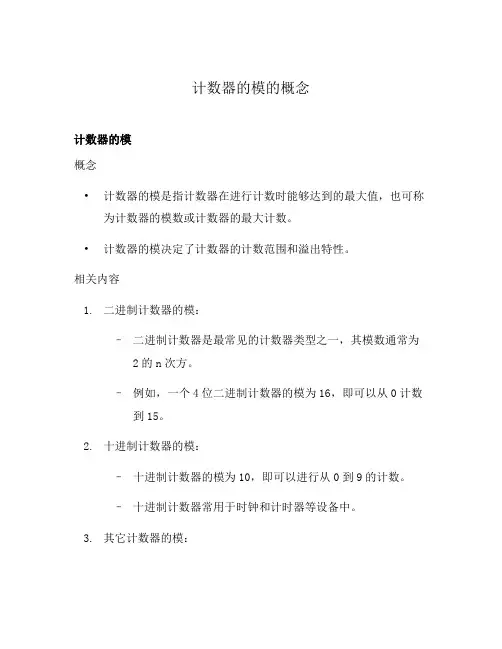

计数器的模的概念
计数器的模
概念
•计数器的模是指计数器在进行计数时能够达到的最大值，也可称为计数器的模数或计数器的最大计数。

•计数器的模决定了计数器的计数范围和溢出特性。

相关内容
1.二进制计数器的模：
–二进制计数器是最常见的计数器类型之一，其模数通常为2的n次方。

–例如，一个4位二进制计数器的模为16，即可以从0计数到15。

2.十进制计数器的模：
–十进制计数器的模为10，即可以进行从0到9的计数。

–十进制计数器常用于时钟和计时器等设备中。

3.其它计数器的模：
–不仅限于二进制和十进制，计数器的模数可以是任意正整数。

–例如，一个8位计数器的模为256，即可以从0计数到255。

4.计数器的溢出问题：
–当计数器的计数达到模数时，会发生溢出现象，即计数器重新从0开始计数。

–溢出问题需要在设计计数器时考虑和处理，以避免计数错误或不准确。

总结
•计数器的模是确定计数器最大计数范围的重要参数。

•不同进制的计数器可以有不同的模数。

•处理计数器的溢出问题是计数器设计的重要一环。

二进制计数器设计一、需求分析计数范围：设计一个二进制计数器，要求计数范围从0到N-1（N为二进制数的位数）。

计数方式：计数器应具有加法计数和减法计数两种方式。

控制信号：计数器应接收一个控制信号，用于选择计数方式。

显示输出：计数器的当前计数值应能够通过数码管或其他显示设备输出。

二、逻辑设计触发器选择：选择D触发器作为计数器的核心元件。

D触发器具有在时钟脉冲上升沿或下降沿时存储数据的特点，适合用于二进制计数器的设计。

二进制编码：采用二进制编码表示计数值。

每个触发器存储一位二进制数，所有触发器串联起来即可表示一个完整的二进制数。

控制逻辑电路：设计控制逻辑电路，接收控制信号，根据控制信号选择计数方式。

同时，控制逻辑电路还需产生时钟脉冲信号，用于触发D触发器进行数据存储。

计数器状态：定义计数器的初始状态为0，每次计数操作后，根据计数方式和当前状态确定下一个状态。

若当前状态为0，则加法计数时下一个状态为1，减法计数时下一个状态为N-1；若当前状态为N-1，则加法计数时下一个状态为0，减法计数时下一个状态为N-2。

三、触发器选择选择D触发器作为核心元件，因为D触发器具有在时钟脉冲上升沿或下降沿时存储数据的特点，适合用于二进制计数器的设计。

根据计数的需求，可以选择同步D触发器或异步D触发器。

同步D触发器具有时钟控制的特点，而异步D 触发器则没有时钟控制。

根据实际需求选择合适的触发器类型。

四、二进制编码采用二进制编码表示计数值。

每个触发器存储一位二进制数，所有触发器串联起来即可表示一个完整的二进制数。

根据设计需求确定二进制数的位数N，然后选择合适的触发器数量和连接方式。

同时，需要设计控制电路以实现二进制数的动态编码和解码。

五、控制逻辑电路设计控制逻辑电路是实现二进制计数器的重要环节。

该电路接收控制信号，根据控制信号选择计数方式（加法计数或减法计数）。

同时，控制逻辑电路还需产生时钟脉冲信号，用于触发D触发器进行数据存储。

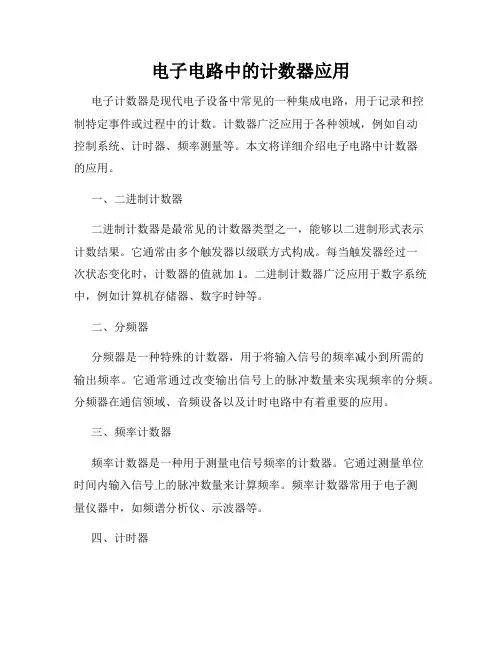

电子电路中的计数器应用电子计数器是现代电子设备中常见的一种集成电路，用于记录和控制特定事件或过程中的计数。

计数器广泛应用于各种领域，例如自动控制系统、计时器、频率测量等。

本文将详细介绍电子电路中计数器的应用。

一、二进制计数器二进制计数器是最常见的计数器类型之一，能够以二进制形式表示计数结果。

它通常由多个触发器以级联方式构成。

每当触发器经过一次状态变化时，计数器的值就加1。

二进制计数器广泛应用于数字系统中，例如计算机存储器、数字时钟等。

二、分频器分频器是一种特殊的计数器，用于将输入信号的频率减小到所需的输出频率。

它通常通过改变输出信号上的脉冲数量来实现频率的分频。

分频器在通信领域、音频设备以及计时电路中有着重要的应用。

三、频率计数器频率计数器是一种用于测量电信号频率的计数器。

它通过测量单位时间内输入信号上的脉冲数量来计算频率。

频率计数器常用于电子测量仪器中，如频谱分析仪、示波器等。

四、计时器计时器是一种用于测量时间间隔的计数器。

它可以基于稳定的时钟信号，通过统计时钟脉冲的数量来测量时间。

计时器广泛应用于各种计时设备和工业自动化系统中，例如烘烤设备、倒计时器等。

五、事件计数器事件计数器是一种用于记录特定事件发生次数的计数器。

它可以基于特定输入信号的边沿触发进行计数。

事件计数器在自动化生产线、物流系统等领域中常用于统计和控制特定事件的发生次数。

六、步进计数器步进计数器是一种特殊的计数器，具有按照预设的步进模式变化的功能。

步进计数器可以按照用户定义的模式，依次切换到不同的输出状态。

步进计数器广泛应用于数字显示设备、电机驱动控制器等领域。

七、环形计数器环形计数器是一种具有环形结构的计数器，可以在达到最大值后自动返回到初始值。

环形计数器通常用于环形控制系统和循环程序设计中，可以实现循环计数和周期性控制。

总结：电子电路中的计数器应用广泛，包括二进制计数器、分频器、频率计数器、计时器、事件计数器、步进计数器以及环形计数器等。

二进制计数器工作原理
二进制计数器是一种电子数字电路，用于计数二进制数字。

它通常由
多个触发器组成，每个触发器都有两个稳定状态：置位和复位。

当计
数器接收到时钟信号时，它会根据当前状态向下计数或向上计数。

在
向下计数模式下，计数器会从最大值开始减少，直到达到最小值为止。

在向上计数模式下，计数器会从最小值开始增加，直到达到最大值为止。

二进制计数器的工作原理可以分为以下几个步骤：
1. 初始化：在使用计数器之前，需要将其初始化为一个特定的值。

这
可以通过将所有触发器的状态设置为相应的二进制值来完成。

2. 计数：当计数器接收到时钟信号时，它会根据当前状态进行计数。

如果处于向上模式，则将当前状态加1；如果处于向下模式，则将当前状态减1。

3. 溢出检测：当计数器达到其最大或最小值时，它会发出一个溢出信号。

这可以通过检测所有触发器是否都处于其稳定状态来实现。

4. 重置：如果需要重新开始计数，则可以使用重置信号将所有触发器
的状态设置为初始值。

总之，二进制计数器是一种非常重要的电子数字电路，它可以用于各种应用，如时序控制、频率分频和计时器等。

理解其工作原理对于设计和使用计数器至关重要。

4位同步二进制加法计数器是一种常见的数字电路，用于实现二进制计数。

它可以将二进制数字表示为电信号，并且在每次输入脉冲时进行递增。

下面将详细介绍4位同步二进制加法计数器及其计数的最大值。

一、4位同步二进制加法计数器的原理1. 4位同步二进制加法计数器由4个触发器组成，每个触发器对应一个二进制位。

当输入一个脉冲时，每个触发器根据前一位的状态以及输入脉冲的信号进行状态转换。

这样就实现了二进制数的递增。

2. 触发器之间通过门电路连接，用于控制触发器状态的变化。

这些门电路可以根据具体的设计选择不同的逻辑门，常见的有AND门、OR 门、NOT门等。

3. 4位同步二进制加法计数器是同步计数器，即所有触发器同时接收输入脉冲，确保计数的同步性。

二、4位同步二进制加法计数器的计数最大值1. 4位二进制数的表示范围是0~15，因此4位同步二进制加法计数器的计数最大值为15。

2. 在计数到15后，再输入一个脉冲，计数器将重新从0开始计数，即实现了循环计数。

三、4位同步二进制加法计数器的应用1. 4位同步二进制加法计数器常用于数字电子钟、信号发生器等数字电路中，用于实现计数和定时功能。

2. 它还可以作为其他数字电路的组成部分，用于构建更复杂的逻辑功能。

3. 在数字系统中，计数器是十分重要的组件，它能够实现数字信号的计数和控制，广泛应用于各种数字系统中。

4位同步二进制加法计数器是一种重要的数字电路，通过它可以实现对二进制数的递增计数。

其计数的最大值为15，应用领域广泛。

希望本文内容能够对读者有所启发。

四、4位同步二进制加法计数器的工作原理4位同步二进制加法计数器是一种晶体管数字集成电路，它利用触发器和逻辑门等基本元件构成，能够实现二进制数字的加法计数。

在4位同步二进制加法计数器中，每个触发器代表一个二进制位，通过输入脉冲的控制，能够实现对二进制数的递增计数。

具体来说，当输入一个脉冲信号时，4位同步二进制加法计数器会根据触发器之间的连线和逻辑门的作用，根据之前的状态和输入脉冲的信号进行状态转换，从而实现二进制数的递增。

⼆进制计数器课题：⼆进制计数器课时：讲三课时练⼀课时教学要求：（1）掌握计数器的功能；（除计数外，还可⽤于分频、定时、测量等）（2）掌握⼆进制计数器的功能、组成及常见的分类。

教学过程：⼀、异步⼆进制计数器 1、电路组成从图中可知：CP 脉冲直接控制F 0的翻转， Q 0控制F 1的翻转，Q 1控制F 2的翻转。

能够记忆输⼊脉冲个数的电路称为计数器。

计数器⼆进制计数器⼗进制计数器N 进制计数器加法计数器同步计数器异步计数器减法计数器可逆计数器加法计数器减法计数器可逆计数器⼆进制计数器⼗进制计数器 N 进制计数器2、⼯作过程（1）计数器⼯作前应先清零。

使CR＝0，则Q2Q1Q0=000。

（2）计数：CR＝1。

当第⼀个CP脉冲的下降沿到来时，F0翻转――Q0由0变到1，F1不翻转，F2不翻转。

当第⼆个CP脉冲的下降沿到来时，F0翻转――Q0由1变到0，此时F1翻转――Q1由0变到1，F2不翻转。

当第三个CP脉冲的下降沿来时，F0翻转――Q0由0变到1，此时F1不翻转――Q1仍为1，F2还是不翻转。

当第四个CP脉冲的下降沿来时，F0翻转――Q0由1变到0，此时F1翻转――Q1由1变为0，F2也翻转――Q2由0变为1。

依次循环。

波形图：⼆、异步⼆进制减法计数器电路图：《教材》P234的图给学⽣分析，下图请学⽣⾃⼰分析。

功能表波形图F0每输⼊⼀个时钟脉冲翻转⼀次，F1在Q0由1变0时翻转，F2在Q1由1变0时翻转。

三、⼆进制同步计数器电路图：《教材》P235的图给学⽣分析，下图请学⽣⾃⼰分析。

电路分析：F0每输⼊⼀个时钟脉冲翻转⼀次；F1在Q0=1时，在下⼀个CP触发沿到来时翻转；F2在Q0=Q1=1时，在下⼀个CP 触发沿到来时翻转。

功能表：波形图：四、集成⼆进制计数器简介P2361、四位异步⼆进制计数器CT74LS293功能：实现四位异步⼆进制加法计数和三位异步⼆进制加法计数。

符号意义：“×”表⽰取值任意――0或1；“↓”表⽰由⾼电平跳变到低电平――脉冲的下降沿触发，“↑”脉冲的上升沿――正跳变触发。

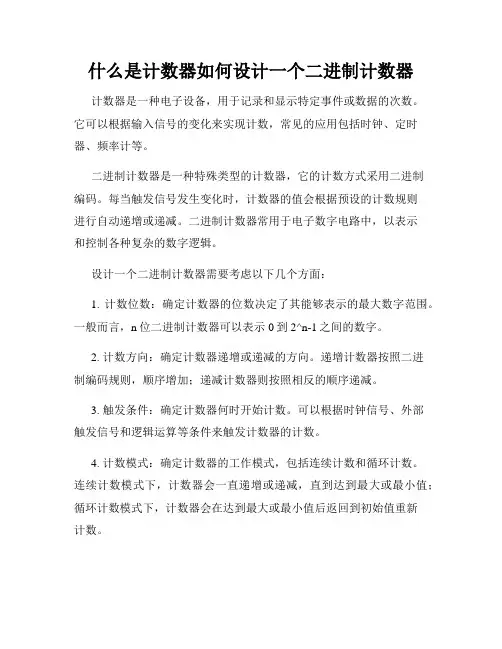

什么是计数器如何设计一个二进制计数器计数器是一种电子设备，用于记录和显示特定事件或数据的次数。

它可以根据输入信号的变化来实现计数，常见的应用包括时钟、定时器、频率计等。

二进制计数器是一种特殊类型的计数器，它的计数方式采用二进制编码。

每当触发信号发生变化时，计数器的值会根据预设的计数规则进行自动递增或递减。

二进制计数器常用于电子数字电路中，以表示和控制各种复杂的数字逻辑。

设计一个二进制计数器需要考虑以下几个方面：1. 计数位数：确定计数器的位数决定了其能够表示的最大数字范围。

一般而言，n位二进制计数器可以表示0到2^n-1之间的数字。

2. 计数方向：确定计数器递增或递减的方向。

递增计数器按照二进制编码规则，顺序增加；递减计数器则按照相反的顺序递减。

3. 触发条件：确定计数器何时开始计数。

可以根据时钟信号、外部触发信号和逻辑运算等条件来触发计数器的计数。

4. 计数模式：确定计数器的工作模式，包括连续计数和循环计数。

连续计数模式下，计数器会一直递增或递减，直到达到最大或最小值；循环计数模式下，计数器会在达到最大或最小值后返回到初始值重新计数。

5. 输出接口：设计计数器的输出接口，以便将计数器的结果用于其他逻辑电路。

常见的接口形式包括二进制数码、BCD码、七段显示等。

根据上述要求，设计一个简单的4位二进制递增计数器，以实现从0到15的计数：首先，确定计数器的位数为4位，即可以表示0到15的数字。

其次，计数方向设置为递增模式，按照二进制编码规则从0000到1111。

然后，通过时钟信号触发计数器的计数。

可以将时钟信号作为计数器的输入，每当时钟信号发生一个上升沿或下降沿，计数器的值就会加1或减1。

最后，将计数器的结果输出到一个四位二进制数码管，以显示当前计数器的值。

通过以上设计，一个简单的4位二进制递增计数器便实现了。

它可以用于时钟、定时器、频率计等各种应用场景，并且可以根据需要进行扩展和优化，以满足更为复杂的计数需求。

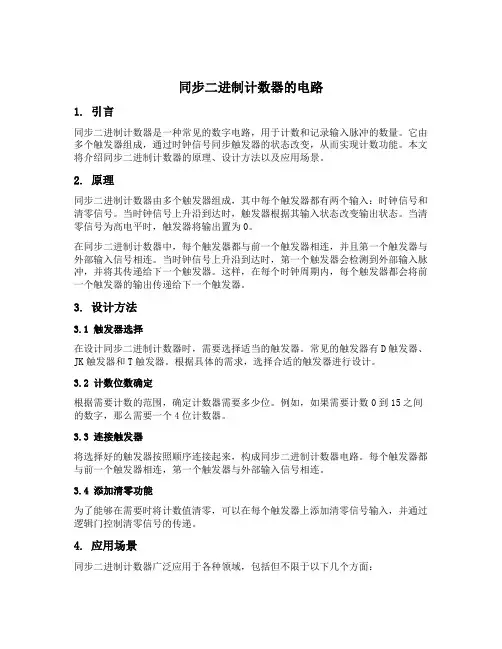

同步二进制计数器的电路1. 引言同步二进制计数器是一种常见的数字电路，用于计数和记录输入脉冲的数量。

它由多个触发器组成，通过时钟信号同步触发器的状态改变，从而实现计数功能。

本文将介绍同步二进制计数器的原理、设计方法以及应用场景。

2. 原理同步二进制计数器由多个触发器组成，其中每个触发器都有两个输入：时钟信号和清零信号。

当时钟信号上升沿到达时，触发器根据其输入状态改变输出状态。

当清零信号为高电平时，触发器将输出置为0。

在同步二进制计数器中，每个触发器都与前一个触发器相连，并且第一个触发器与外部输入信号相连。

当时钟信号上升沿到达时，第一个触发器会检测到外部输入脉冲，并将其传递给下一个触发器。

这样，在每个时钟周期内，每个触发器都会将前一个触发器的输出传递给下一个触发器。

3. 设计方法3.1 触发器选择在设计同步二进制计数器时，需要选择适当的触发器。

常见的触发器有D触发器、JK触发器和T触发器。

根据具体的需求，选择合适的触发器进行设计。

3.2 计数位数确定根据需要计数的范围，确定计数器需要多少位。

例如，如果需要计数0到15之间的数字，那么需要一个4位计数器。

3.3 连接触发器将选择好的触发器按照顺序连接起来，构成同步二进制计数器电路。

每个触发器都与前一个触发器相连，第一个触发器与外部输入信号相连。

3.4 添加清零功能为了能够在需要时将计数值清零，可以在每个触发器上添加清零信号输入，并通过逻辑门控制清零信号的传递。

4. 应用场景同步二进制计数器广泛应用于各种领域，包括但不限于以下几个方面：4.1 计时和测量同步二进制计数器可以用于计时和测量应用中。

通过连接合适数量的同步二进制计数器，可以实现高精度的时间测量和频率测量。

4.2 数据传输和通信同步二进制计数器可以用于数据传输和通信应用中。

通过将计数器的输出与其他电路相连，可以实现数据的同步传输和时序控制。

4.3 事件触发和触发控制同步二进制计数器可以用于事件触发和触发控制应用中。

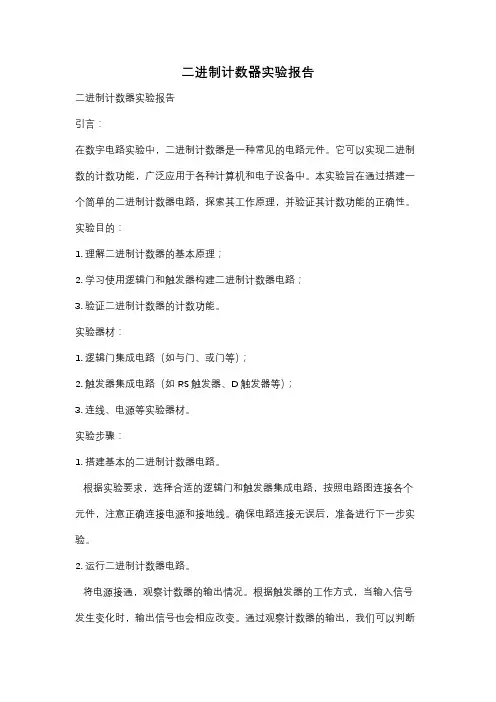

二进制计数器实验报告二进制计数器实验报告引言：在数字电路实验中，二进制计数器是一种常见的电路元件。

它可以实现二进制数的计数功能，广泛应用于各种计算机和电子设备中。

本实验旨在通过搭建一个简单的二进制计数器电路，探索其工作原理，并验证其计数功能的正确性。

实验目的：1. 理解二进制计数器的基本原理；2. 学习使用逻辑门和触发器构建二进制计数器电路；3. 验证二进制计数器的计数功能。

实验器材：1. 逻辑门集成电路（如与门、或门等）；2. 触发器集成电路（如RS触发器、D触发器等）；3. 连线、电源等实验器材。

实验步骤：1. 搭建基本的二进制计数器电路。

根据实验要求，选择合适的逻辑门和触发器集成电路，按照电路图连接各个元件，注意正确连接电源和接地线。

确保电路连接无误后，准备进行下一步实验。

2. 运行二进制计数器电路。

将电源接通，观察计数器的输出情况。

根据触发器的工作方式，当输入信号发生变化时，输出信号也会相应改变。

通过观察计数器的输出，我们可以判断其计数功能是否正常。

3. 验证计数器的正确性。

在实验中，我们可以通过手动改变输入信号来验证计数器的正确性。

例如，当计数器为4位二进制计数器时，我们可以分别输入0000、0001、0010、0011等不同的二进制数，观察计数器是否按照我们的输入进行正确计数。

实验结果：通过实验，我们成功搭建了一个4位二进制计数器电路，并验证了其计数功能的正确性。

无论是手动输入不同的二进制数，还是观察计数器的输出，都能得到预期的结果。

这表明我们的二进制计数器电路设计和搭建是成功的。

实验分析：二进制计数器是数字电路中的重要组成部分，它在计算机和电子设备中具有广泛的应用。

通过本次实验，我们深入了解了二进制计数器的基本原理和工作方式。

在实验过程中，我们通过搭建电路和观察输出结果，验证了计数器的正确性。

这为我们进一步理解和应用二进制计数器打下了坚实的基础。

结论：本实验通过搭建一个简单的二进制计数器电路，探索了其工作原理，并验证了其计数功能的正确性。

二进制计数器及应用二进制计数器是一种可以递增或递减的电子电路，用于实现二进制数字的计数功能。

它是数字电路中非常常见的一种元件，广泛应用于各种电子设备，包括计算机、通信设备、数字显示以及其他需要计数功能的场合。

下面将对二进制计数器的原理、工作方式以及应用进行详细的解析。

二进制计数器的原理是基于二进制数制的性质。

在二进制数制中，每一位上的数码仅有两个取值，即0和1。

通过不同位上的数码的递增或递减，可以实现整个二进制数字的计数。

二进制计数器根据具体需求可以是n位的，其中n表示该计数器可以表示的不同数字的个数。

二进制计数器可以分为同步计数器和异步计数器两种类型。

同步计数器是指各位的计数是同步进行的，每一位的状态变化受到前一位的影响。

异步计数器则是指各位的计数是异步进行的，各位的状态变化相互独立。

在实际应用中，根据要求选择合适的类型。

同步计数器是常用的类型，其工作原理是通过各位之间的协调关系来实现计数功能。

一个典型的同步计数器由多个触发器构成，每个触发器的输出连接到下一个触发器的输入。

触发器的输入是由前一个触发器的输出以及时钟信号决定的。

通过适当的控制时钟信号，触发器的输出可以按照规定的逻辑关系进行变化，从而实现二进制计数。

同步计数器的优点是计数稳定，缺点是触发器的数量较多，占用面积较大。

异步计数器采用不同的逻辑门电路实现，其工作原理是各位之间的状态变化相互独立。

异步计数器的输入来自于前一位的输出以及其他逻辑门的输出，通过逻辑门的运算来实现状态的变化。

异步计数器的优点是电路简单，占用面积小，但其计数过程中容易出现状态不稳定的问题，需要通过适当的控制电路来解决。

二进制计数器在实际应用中有着广泛的应用。

首先，它是计算机中重要的组成部分之一。

计算机通过使用二进制计数器来实现各种计数功能，例如程序的指令计数、数据的读写计数以及时钟的计数等。

其次，二进制计数器也常用于通信设备中。

通信设备中需要计算传输数据的帧数、错误的个数以及时间的计数等，这些功能大多依赖于二进制计数器。

二进制计数器的原理1.二进制异步加计数器的原理原理分析:假设各触发器均处于0态，根据电路结构特点以及D 触发器工作特性，不难得到其状态图和时序图，它们分别如图8.4.2和图8.4.3所示。

其中虚线是考虑触发器的传输延迟时间tpd后的波形。

由状态图可以清楚地看到，从初始状态000(由清零脉冲所置)开始，每输入一个计数脉冲，计数器的状态按二进制递增（加1），输入第8个计数脉冲后，计数器又回到000状态。

因此它是23进制加计数器，也称模八（M=8）加计数器。

从时序图可以清楚地看到Q0，Q1,Q2的周期分别是计数脉冲（CP）周期的2倍，4倍、8倍，也就是说Q0,Q1,Q2,分别对CP波形进行了二分频，四分频，八分频，因而计数器也可作为分频器。

需要说明的是，由图8.4.3中的虚线波形可知，在考虑各触发器的传输延迟时间tpd时,对于一个n 位的二进制异步计数器来说，从一个计数脉冲（设为上升沿起作用）到来,到n 个触发器都翻转稳定,需要经历的最长时间是ntpd ，为保证计数器的状态能正确反应计数脉冲的个数,下一个计数脉冲（上升沿）必须在ntpd 后到来，因此计数脉冲的最小周期Tmin＝ntpd 。

2.二进制异步减计数器的原理原理分析：图8.4.4是3位二进制异步减计数器的逻辑图和状态图。

从初态000开始，在第一个计数脉冲作用后，触发器FF0由0翻转为1（Q0的借位信号），此上升沿使FF1也由0翻转为1(Q1的借位信号)，这个上升沿又使FF2 由0翻转为1，即计数器由000变成了111状态。

在这一过程中，Q0向Q1进行了借位,Q1向Q2进行了借位。

此后，每输入1个计数脉冲，计数器的状态按二进制递减（减1）。

输入第8个计数脉冲后，计数器又回到000状态，完成一次循环。

因此，该计数器是23进制（模8）异步减计数器，它同样具有分频作用。

3.二进制同步加计数器，同步减计数器的原理二进制同步加计数器的原理分析：图8.4.5是用JK触发器（但已令J=K）组成的4位二进制（M=16）同步加计数器。

计数器的原理计数器是数字电路中广泛使用的逻辑部件，是时序逻辑电路中最重要的逻辑部件之一。

计数器除用于对输入脉冲的个数进行计数外，还可以用于分频、定时、产生节拍脉冲等。

计数器按计数脉冲的作用方式分类，有同步计数器和异步计数器；按功能分类，有加法计数器、减法计数器和既具有加法又有减法的可逆计数器；按计数进制的不同，又可分为二进制计数器、十进制计数器和任意进制计数器。

一、计数器的工作原理1、二进制计数器（1）异步二进制加法计数器图1所示为用JK触发器组成的4位异步二进制加法计数器逻辑图。

图中4个触发器F0~F3均处于计数工作状态。

计数脉冲从最低位触发器F0的CP端输入，每输入一个计数脉冲，F0的状态改变一次。

低位触发器的Q端与高位触发器的CP端相连。

每当低位触发器的状态由1变0时，即输出一负跳变脉冲时，高位触发器翻转。

各触发器置0端R D并联，作为清0端，清0后，使触发器初态为0000。

当第一个计数脉冲输入后，脉冲后沿使F0的Q0由0变1，F1、F2、F3均保持0态，计数器的状态为0001；当图1 4位异步二进制加法计数器第二个计数脉冲输入后，Q0由1变为0，但Q0的这个负跳变加至F1的CP端，使Q1由0变为1，而此时F3、F2仍保持0状态，计数器的状态为0010。

依此类推，对于F0来说，每来一个计数脉冲后沿，Q0的状态就改变，而对于F1、F2、F3来说，则要看前一位输出端Q 是否从1跳到0，即后沿到来时，其输出端的状态才改变，否则Q1、Q2、Q3端的状态同前一个状态一样。

这样在第15个计数脉冲输入后，计数器的状态为1111，第16个计数脉冲输入，计数器恢复为0000。

由上述分析可知，一个4位二进制加法计数器有24=16种状态，每经过十六个计数脉冲，计数器的状态就循环一次。

通常把计数器的状态数称之为计数器的进制数（或称计数器的模），因此，4位二进制计数器也可称之为1位十六进制（模16）计数器。

表1所示为4位二进制加法计数器的状态表。
