绪论1.下列关于材料力学和理论力学区别与联系的说法错误的是答案:理论力学主要研究物体的平衡条件2.下列指的是材料或构件抵抗破坏能力的是答案:刚度3.强度要求中的“破坏”指的是答案:外力作用后构件的断裂及构件产生的塑性变形4.设计构件时，对强度、刚度、稳定性要求有所侧重，下列构件侧重强度要求的是答案:储气罐5.构件承载能力不包括答案:足够的韧性第一章1.力对刚体的作用效果取决于力的大小、方向、作用线，所以对刚体来说力是答案:滑动矢量2.若要在已知力系上加上或减去一组平衡力系，而不改变原力系的作用效果，则它们所作用的对象必需是答案:同一个刚体，原力系为任何力系3.力的平行四边形公理中的两个分力和它们的合力的作用范围是答案:必须在同一个物体的同一点上4.下列对约束和约束反力描述不正确的是答案:约束反力方向与约束的类型无关5.下列关于绘制受力图的描述正确的是答案:画整个物体系统或其中某一部分的受力图时，都可以在原结构图上直接画受力图，不必取分离体第二章1.下列描述正确的是答案:一个力系的主矢的大小、方向与简化中心的选取有关2.下列关于受力图与力多边形的描述正确的是答案:均正确3.作用在刚体上两个不在一直线上的汇交力F1和F2 ，可求得其合力R = F1 +F2 ，则其合力的大小答案:可能有R < F1、R < F24.一个力沿两个互相垂直的轴线的分力与该力在该两轴上的投影之间的关系是答案:两个分力的大小分别等于其在相应轴上的投影的绝对值5.一个不平衡的平面汇交力系，若满足的条件ΣFx=0，则合力的方位应该是答案:与x轴垂直第三章1.下列关于力对点之矩描述不正确的是答案:矩心一定要选为物体可以绕之转动的固定点2.下列关于力偶和力偶矩描述正确的是答案:力偶矩是度量力偶转动效应的物理量3.下列关于力偶的等效变换性质描述正确的是答案:力偶可在其作用面内任意转移4.力偶的两个力的大小是10 N，则该力偶在x轴上的投影是答案:05.若两个力偶的力偶矩相等，则这两个力偶答案:等效第四章1.下列关于平面任意力系向简化中心O点简化的结果描述不正确的是答案:简化结果为FR≠0，MO≠0，则最终可简化为一合力偶2.下列关于静定与静不定问题的描述不正确的是答案:对于超静定问题，需要补充平衡方程才能求解3.平面一般力系向其所在作用面内任意一点简化的结果可能是答案:一个力，一个力偶，一个力与一个力偶，平衡4.对于一个不平衡的平面一般力系而言答案:总可以用一个力和一个力偶去和它平衡5.将一平面力系向其作用面内任意两点简化，所得的主矢相等，主矩也相等，且主矩不为零，则此力系简化的最后结果为答案:一个合力偶第五章1.空间任意力系向某一定点O简化，若主矢不为零，主矩也不为零，则此力系简化的最后结果是答案:可能是一个力，也可能是力螺旋2.下列关于空间力系平衡的说法不正确的是答案:空间力偶系平衡的充要条件是：力系中力偶的标量和等于零3.空间平行力系的平衡方程可求未知力最多为答案:三个4.空间任意力系向某一点O简化，其主矢为零，则主矩与简化中心答案:无关5.在空间问题中，力对轴的矩和对点的矩答案:前者是标量，后者是矢量第六章1.下列对于工程上对桁架描述正确的是答案:由细长直杆按照适当方式，通过两端铰接而形成的几何形状不变的结构2.下列说法不正确的是答案:简单平面桁架中，杆件数目m和节点数目n之间的关系为：m=2n3.下列关于零杆的说法不正确的是答案:桁架中的零杆可以在桁架结构中去除4.自锁是指主动力合力作用线在（），物体依靠摩擦总能静止，与主动力大小无关答案:在摩擦锥范围内5.下列不能改变动摩擦力的方法是答案:增大牵引力第七章1.下列不属于变形固体基本假设的是答案:平截面假设2.下列不属于工程构件主要失效形式的是答案:疲劳失效3.下列属于材料力学对变形固体的进一步工作的假设的是答案:线弹性假设、小变形假设4.下列关于内力与外力的说法不正确的是答案:作用在构件上的内力和外力为一对相互作用力5.下列关于变截面直杆的描述正确的是答案:杆件的轴线是直线，且沿轴线各处截面的形状和大小完全不同第八章1.下列关于轴向拉压杆的轴力的说法中，正确的是答案:轴力与杆的横截面和材料无关;拉压杆的内力只有轴力;轴力的作用线与杆轴线重合2.伸长率公式中的l指的是答案:断裂后试验段的长度3.下列说法正确的是答案:进行挤压计算时，圆柱面挤压面面积取为实际接触面的正投影的面积;等直圆轴扭转时，横截面上只存在切应力;冲床冲剪工作属于剪切破坏问题4.对于轴向拉压杆，弹性模量与截面积的乘积表示答案:拉压杆的抗拉压刚度5.对于金属材料的压缩试验，下列试件选取正确的是答案:试件一般制成短圆柱体，且要求圆柱高度取为直径的1~3倍6.对于塑性材料（），通常取（）为极限应力答案:有明显屈服阶段时;屈服极限7.下列对螺栓挤压面和挤压面面积选取正确的是答案:挤压面为半个圆柱面，计算挤压面面积为圆柱体在直径平面上的投影面积第九章1.当圆轴横截面上的切应力超过剪切比例极限时，扭转切应力公式和扭转角公式是否适用答案:两者都不适用2.内径与外径之比为α的空心圆轴，两端承受力偶发生扭转，设四根轴的α分别为0,0.5，0.6和0.8，但横截面相等，其承载能力最大轴的是答案:α=0.83.某传动轴，转速n=150 r/min，传递的功率P=60kW，材料的许用切应力为60MPa，则能使轴强度充分利用的直径应为答案:d=67.8 mm4.下列关于实心圆截面杆件扭转和薄壁圆筒扭转的区别与联系正确的是答案:薄壁圆筒扭转时，横截面上的切应力可假设为沿半径方向均匀分布;实心圆截面杆扭转时，横截面上的切应力不可假设为沿半径方向均匀分布;实心圆截面杆和薄壁圆筒受扭后横截面上都必有切应力，其方向垂直于半径5.实心等直圆轴和内外直径比为0.8的空心等直圆轴传递相同的扭矩，已知两轴的材料相同、长度相同，则当两轴横截面上最大扭转切应力相等时，两轴的质量比应为答案:1.96第十章1.工程上，把主要发生弯曲变形的杆件称为答案:梁2.弯曲变形的特点是答案:直杆的轴线由原来的直线变为曲线3.计算截面上弯矩时，截面上弯矩的正负号如何规定答案:截面轴线下部受拉为正4.当梁上的载荷只有集中力时，弯矩图为答案:斜直线5.以下说法不正确的是答案:集中力作用处，剪力和弯矩值都有突变;集中力偶作用处，剪力图不光滑，弯矩值有突变;集中力偶作用处，剪力和弯矩值都有突变第十一章1.中性轴为通过横截面（）的直线。

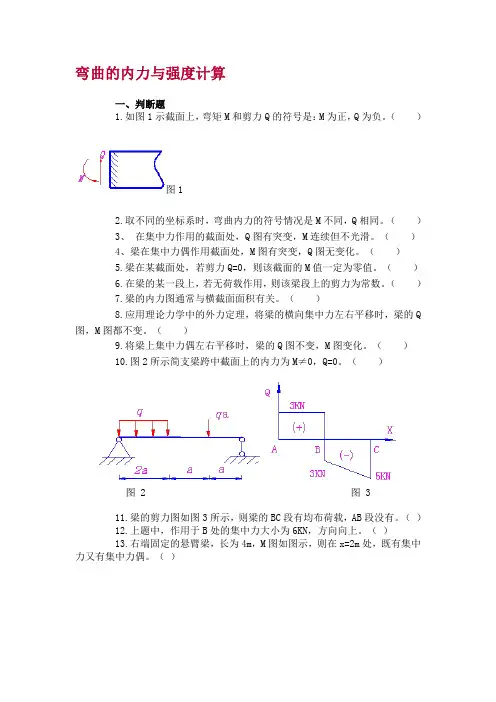

弯曲的内力与强度计算一、判断题1.如图1示截面上，弯矩M和剪力Q的符号是：M为正，Q为负。
（）图12.取不同的坐标系时，弯曲内力的符号情况是M不同，Q相同。
（）3、在集中力作用的截面处，Q图有突变，M连续但不光滑。
（）4、梁在集中力偶作用截面处，M图有突变，Q图无变化。
（）5.梁在某截面处，若剪力Q=0，则该截面的M值一定为零值。
（）6.在梁的某一段上，若无荷载作用，则该梁段上的剪力为常数。
（）7.梁的内力图通常与横截面面积有关。
（）8.应用理论力学中的外力定理，将梁的横向集中力左右平移时，梁的Q 图，M图都不变。
（）9.将梁上集中力偶左右平移时，梁的Q图不变，M图变化。
（）10.图2所示简支梁跨中截面上的内力为M≠0，Q=0。
（）图 2 图 311.梁的剪力图如图3所示，则梁的BC段有均布荷载，AB段没有。
（）12.上题中，作用于B处的集中力大小为6KN，方向向上。
（）13.右端固定的悬臂梁，长为4m，M图如图示，则在x=2m处，既有集中力又有集中力偶。
（）图 4 图 514.上题中，作用在x=2m处的集中力偶大小为6KN·m，转向为顺时针。
（）15.图5所示梁中，AB跨间剪力为零。
（）16.中性轴是中性层与横截面的交线。
（）17.梁任意截面上的剪力，在数值上等于截面一侧所有外力的代数和。
（）18.弯矩图表示梁的各横截面上弯矩沿轴线变化的情况，是分析梁的危险截面的依据之一。
（）19.梁上某段无荷载作用，即q=0，此段剪力图为平行x的直线；弯矩图也为平行x轴的直线。
（）20.梁上某段有均布荷载作用，即q=常数，故剪力图为斜直线；弯矩图为二次抛物线。
（）21.极值弯矩一定是梁上最大的弯矩。
（）22.最大弯矩Mmax只可能发生在集中力F作用处，因此只需校核此截面强度是否满足梁的强度条件。
（）23.截面积相等，抗弯截面模量必相等，截面积不等，抗弯截面模量必不相等。
（）24.大多数梁都只进行弯曲正应力强度核算，而不作弯曲剪应力核算，这是因为它们横截面上只有正应力存在。
理论力学中的杆件受力分析与应力计算与设计杆件受力分析与应力计算是理论力学中的重要内容，它在工程设计和结构分析中起着至关重要的作用。
本文将介绍杆件受力分析的基本原理和方法，并探讨应力计算与设计中的一些关键问题。
一、杆件受力分析1. 弹性力学基本原理杆件受力分析的基础是弹性力学的基本原理。
根据胡克定律，杆件的应力与应变成正比。
而根据伯努利梁理论，杆件上的变形与施加的力和几何形状有关。
通过这些基本原理，可以推导出杆件受力分析的基本方程。
2. 杆件的静力学平衡在进行杆件受力分析时，需要根据静力学平衡条件，即力的平衡和力矩的平衡。
通过平衡条件，可以得到各个支点的受力情况，并进一步计算出杆件上各点的内力和外力。
3. 杆件的弯曲和剪切应力杆件在受力时会发生弯曲和剪切的变形，从而引起内力的产生。
根据梁的弯曲理论和材料的力学性质，可以计算出杆件在不同位置的弯曲和剪切应力。
这对于杆件的设计和选择材料具有重要意义。
二、应力计算与设计1. 杆件的选择和尺寸计算在进行杆件的应力计算与设计时，首先需要选择合适的杆件类型和材料。
不同杆件类型和材料的强度和刚度不同，因此需要根据具体情况进行选择。
同时，还需要计算出杆件的尺寸，以满足设计要求和使用条件。
2. 杆件的极限强度和安全系数在进行杆件设计时，需要考虑到杆件的极限强度和安全系数。
极限强度是指杆件能够承受的最大力或应力，而安全系数是指杆件的实际强度与设计所要求的强度之间的比值。
通过合理选择安全系数，可以保证杆件在使用过程中的安全性。
3. 杆件的疲劳和稳定性设计杆件在长期使用过程中会受到疲劳和稳定性的影响。
在进行杆件设计时，需要考虑到疲劳和稳定性的问题，并进行相应的计算和分析。
通过合理设计杆件的结构和选择合适的材料，可以提高杆件的疲劳寿命和稳定性。
三、杆件设计中的一些关键问题1. 材料的选择和力学性质杆件的设计离不开材料的选择和力学性质的了解。
不同材料具有不同的力学性质，如强度、刚度、韧性等。
弯曲的内力与强度计算一、判断题1.如图1示截面上，弯矩M和剪力Q的符号是：M为正，Q为负。
（）图12.取不同的坐标系时，弯曲内力的符号情况是M不同，Q相同。
（）3、在集中力作用的截面处，Q图有突变，M连续但不光滑。
（）4、梁在集中力偶作用截面处，M图有突变，Q图无变化。
（）5.梁在某截面处，若剪力Q=0，则该截面的M值一定为零值。
（）6.在梁的某一段上，若无荷载作用，则该梁段上的剪力为常数。
（）7.梁的内力图通常与横截面面积有关。
（）8.应用理论力学中的外力定理，将梁的横向集中力左右平移时，梁的Q图，M图都不变。
（）9.将梁上集中力偶左右平移时，梁的Q图不变，M图变化。
（）10.图2所示简支梁跨中截面上的内力为M≠0，Q=0。
（）图 2 图 311.梁的剪力图如图3所示，则梁的BC段有均布荷载，AB段没有。
（）12.上题中，作用于B处的集中力大小为6KN，方向向上。
（）13.右端固定的悬臂梁，长为4m，M图如图示，则在x=2m处，既有集中力又有集中力偶。
（）图 4 图 514.上题中，作用在x=2m处的集中力偶大小为6KN·m，转向为顺时针。
（）15.图5所示梁中，AB跨间剪力为零。
（）16.中性轴是中性层与横截面的交线。
（）17.梁任意截面上的剪力，在数值上等于截面一侧所有外力的代数和。
（）18.弯矩图表示梁的各横截面上弯矩沿轴线变化的情况，是分析梁的危险截面的依据之一。
（）19.梁上某段无荷载作用，即q=0，此段剪力图为平行x的直线；弯矩图也为平行x轴的直线。
（）20.梁上某段有均布荷载作用，即q=常数，故剪力图为斜直线；弯矩图为二次抛物线。
（）21.极值弯矩一定是梁上最大的弯矩。
（）22.最大弯矩Mmax只可能发生在集中力F作用处，因此只需校核此截面强度是否满足梁的强度条件。
（）23.截面积相等，抗弯截面模量必相等，截面积不等，抗弯截面模量必不相等。
（）24.大多数梁都只进行弯曲正应力强度核算，而不作弯曲剪应力核算，这是因为它们横截面上只有正应力存在。

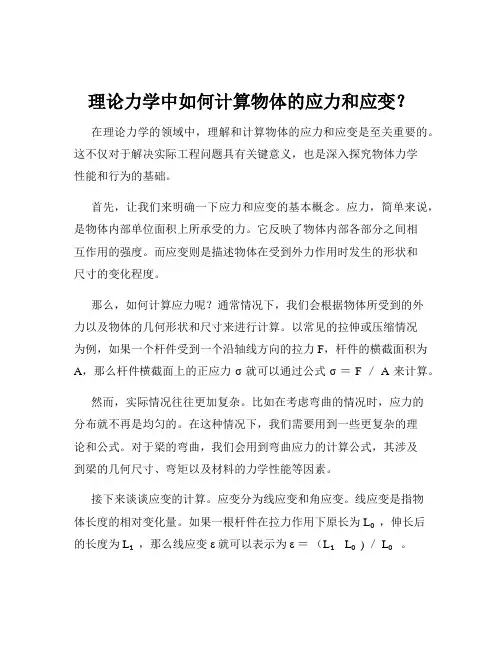

理论力学中如何计算物体的应力和应变？在理论力学的领域中，理解和计算物体的应力和应变是至关重要的。
这不仅对于解决实际工程问题具有关键意义，也是深入探究物体力学性能和行为的基础。
首先，让我们来明确一下应力和应变的基本概念。
应力，简单来说，是物体内部单位面积上所承受的力。
它反映了物体内部各部分之间相互作用的强度。
而应变则是描述物体在受到外力作用时发生的形状和尺寸的变化程度。
那么，如何计算应力呢？通常情况下，我们会根据物体所受到的外力以及物体的几何形状和尺寸来进行计算。
以常见的拉伸或压缩情况为例，如果一个杆件受到一个沿轴线方向的拉力 F，杆件的横截面积为A，那么杆件横截面上的正应力σ 就可以通过公式σ ＝ F ／ A 来计算。
然而，实际情况往往更加复杂。
比如在考虑弯曲的情况时，应力的分布就不再是均匀的。
在这种情况下，我们需要用到一些更复杂的理论和公式。
对于梁的弯曲，我们会用到弯曲应力的计算公式，其涉及到梁的几何尺寸、弯矩以及材料的力学性能等因素。
接下来谈谈应变的计算。
应变分为线应变和角应变。
线应变是指物体长度的相对变化量。
如果一根杆件在拉力作用下原长为 L₀，伸长后的长度为 L₁，那么线应变ε 就可以表示为ε ＝（L₁ L₀) ／ L₀。
角应变则用于描述物体角度的变化。
在扭转的情况中，比如一个圆轴受到扭矩作用时，会产生切应变。
在实际计算中，还需要考虑材料的性质。
不同的材料具有不同的应力应变关系。
对于线弹性材料，应力和应变之间遵循胡克定律，即应力与应变成正比。
但对于一些非线弹性或塑性材料，它们的应力应变关系则更加复杂，可能需要通过实验来确定其具体的关系曲线。
此外，计算应力和应变还需要考虑物体的受力状态。
比如，物体可能同时受到多个方向的力，或者处于复杂的应力组合状态，如平面应力状态和空间应力状态。
在平面应力状态下，我们可以通过已知的两个相互垂直方向上的应力，利用应力分析的方法，如莫尔圆，来确定最大和最小主应力以及主方向。
理论力学中的杆件受力分析与扭矩计算理论力学是研究物体运动和受力的经典物理学分支。
在理论力学中，对于杆件受力分析和扭矩计算有着重要的研究和应用。
本文将从理论力学的角度，探讨杆件受力分析以及扭矩的计算方法。
一、杆件受力分析在理论力学中，杆件是常见的力学结构，主要用于支撑和传递力的作用。
杆件受力分析是研究杆件内部受力情况的过程，其中包括了杆件的静力学平衡和杆件的应力分析。
下面将从这两个方面进行介绍。
1.1 杆件的静力学平衡在进行杆件受力分析时，首先需要保证杆件的静力学平衡。
静力学平衡是指杆件内外的力和扭矩之间的平衡关系。
对于一个静止的杆件而言，其受力平衡方程可以表示为：ΣF_x=0 (1)ΣF_y=0 (2)ΣM=0 (3)其中，ΣF_x和ΣF_y分别表示杆件上的水平力和垂直力之和，ΣM表示杆件上的扭矩之和。
通过这些平衡方程，可以求解得到杆件上各个点的受力情况。
1.2 杆件的应力分析在静力学平衡的基础上，需要对杆件的应力进行进一步的分析。
应力是指单位面积上的力的大小，可分为正应力和剪切应力两种类型。
在杆件受力分析中，常常关注的是杆件上的正应力情况。
根据杆件受力分析的结果，可以利用材料力学的知识，计算出杆件上各个点的正应力大小。
常用的应力计算公式包括弯曲应力、拉压应力和剪切应力等。
二、扭矩的计算方法扭矩是指力对物体产生旋转效应的力矩，是杆件受力分析中重要的参数。
在理论力学中，扭矩的计算常常以杆件的转动为基础。
2.1 扭矩的定义杆件的扭矩可以通过以下公式计算：M = F × d (4)其中，M表示扭矩大小，F表示作用在物体上的力的大小，d表示力作用点到转轴的距离。
扭矩的单位通常为牛顿·米（N·m）或者千克·米（kg·m）。
2.2 扭矩的计算方法杆件的扭矩计算涉及到受力分析和力矩的计算。
在进行扭矩计算时，常需要考虑以下几个方面：（1）确定转轴位置：正确选择与杆件转动有关的转轴位置，转轴的选择将直接影响到扭矩的计算结果。
第四章 弯曲应力4-1 试求图示各梁中指定横截面上的剪力和弯矩。
解：（a ）m kN M kN F m kN M F s s ⋅−=−=⋅−==12 ,5 ,2 ,02211 （b ）m kN M kN F m kN M kN F s s ⋅=−=⋅==6 ,3 ,6 ,22211 （c ）m kN M kN F m kN M kN F s s ⋅−==⋅==6 ,4 ,4 ,42211 （d ） ,5 ,67.111m kN M kN F s ⋅==（e ）e e s e e s M M aMF M M a M F −=−=−=−=2211 ,4 ,4 ,4, e s M M F −==33 ,0 （f ）m kN M kN F m kN M kN F s s ⋅−=−=⋅−==25.15 ,81.11 ,25.15 ,5.122211 （g ）m kN M F m kN M kN F s s ⋅−==⋅−==40 ,0 ,45 ,302211（h ）34 ,0 ,1211 ,4302220101aq M F a q M a q F s s ====4-3 试利用载荷集度、剪力和弯矩间的微分关系作下列各梁的剪力图和弯矩图。
解：（a）（b）（c）（g）（d）（e）（f）4-4 试作下列具有中间铰的梁的剪力图和弯矩图。
解：有中间铰的梁的内力图画法与普通梁无异，关键是求出约束反力。
4-6 已知简支梁的剪力图如图所示。
试作梁的弯矩图和载荷图。
已知梁上没有集中力偶作用。
解：（a ）A 、B 、D 截面剪力突变，说明截面上有集中力作用，集中力的值等于该截面剪力的突变值。
CD 段剪力图为下斜直线，说明该段上有向下的均布载荷作用，载荷集度等于该段剪力图的斜率。
（b ）A 、C 、D 截面剪力突变，说明截面上有集中力作用，集中力的值等于相应截面上剪力的突变值。
AC 段剪力图为下斜直线，说明该段上有向下的均布载荷作用，载荷集度等于该段剪力图的斜率。
材料力学弯曲应力材料力学是研究材料在外力作用下的变形和破坏规律的一门学科，而弯曲应力是材料在受到弯曲载荷时所产生的应力。
弯曲应力的研究对于工程结构设计和材料选用具有重要意义。
本文将从弯曲应力的概念、计算公式、影响因素等方面进行详细介绍。
弯曲应力是指在材料受到弯曲载荷作用下，横截面上的应力分布情况。
在弯曲过程中，材料上部受到压应力，下部受到拉应力，而中性面则不受应力影响。
根据梁的理论，弯曲应力与弯矩、截面形状以及材料性质有关。
在工程实践中，我们通常使用梁的弯曲应力公式来计算弯曲应力的大小。
梁的弯曲应力公式可以表示为：\[ \sigma = \frac{M \cdot c}{I} \]其中，σ为弯曲应力，M为弯矩，c为截面中性轴到受拉或受压纤维的距离，I为截面的惯性矩。
从公式中可以看出，弯曲应力与弯矩成正比，与截面形状和材料性质有关，截面越大，惯性矩越大，弯曲应力越小。
影响弯曲应力的因素有很多，主要包括载荷大小、截面形状、材料性质等。
首先是载荷大小，当外力作用在梁上时，产生的弯矩大小将直接影响弯曲应力的大小。
其次是截面形状，截面形状不同将导致截面惯性矩不同，进而影响弯曲应力的大小。
最后是材料性质，材料的弹性模量、屈服强度等参数也会对弯曲应力产生影响。
在工程实践中，我们需要根据具体的工程要求和材料性质来选择合适的截面形状和材料类型，以使得结构在受到弯曲载荷时能够满足强度和刚度的要求。
同时，还需要合理设计结构，减小弯曲应力集中的区域，避免出现应力集中而导致的破坏。
综上所述，弯曲应力是材料在受到弯曲载荷时产生的应力，其大小与弯矩、截面形状和材料性质有关。
在工程实践中，我们需要根据具体的工程要求和材料性质来计算和分析弯曲应力，以保证结构的安全可靠。
同时，合理设计结构和选择合适的材料也是降低弯曲应力的重要手段。
希望本文对于弯曲应力的理解和应用能够有所帮助。
理论力学中的弹性力学与材料应力分析与设计案例分析弹性力学是力学中的一个重要分支，涉及弹性体的变形和应力响应。
在工程设计和材料分析中，正确理解和应用弹性力学理论非常关键。
本文将首先介绍弹性力学的基本原理和公式，并随后分析一个实际案例来展示如何使用弹性力学理论进行材料应力分析和设计。
一、弹性力学基本原理弹性力学研究的对象是处于弹性变形范围内的固体材料。
主要涉及的参数有应力、应变、模量等。
1. 应力（Stress）应力是指单位面积上的力，常用符号为σ。
根据弹性理论，应力与应变之间存在线性关系。
应力可以分为各向同性应力和各向异性应力。
2. 应变（Strain）应变是指物体的形变程度，常用符号为ε。
在弹性变形情况下，应变与应力之间存在线性关系。
3. 模量（Modulus）模量是描述与应力应变相关性的物理量。
常见的模量有弹性模量、剪切模量和泊松比。
弹性模量表示物体在受压缩或拉伸时的应力和应变关系，通常用符号E表示。
二、材料应力分析案例假设我们的案例是设计一个弹簧，需要分析材料的应力分布并进行设计验证。
1. 材料力学性质分析首先，我们需要获取材料的力学性质参数。
假设使用的材料是钢，具有已知的弹性模量E和屈服应力σy。
2. 弹簧设计与力学分析根据设计要求和材料的力学性质，我们可以计算出合适的弹簧长度、直径和线径。
接下来，我们进行力学分析，包括弹簧的应力和位移。
应力分析：根据弹性力学理论，弹簧的应力可以通过应变和材料的模量来计算。
假设弹簧在工作状态下产生的应变为ε，那么应力可以用以下公式计算：σ = E · ε。
位移分析：弹簧在受力时会发生弹性变形，根据胡克定律，弹簧的位移与力和弹簧刚度相关。
位移可以通过以下公式计算：δ = F / k，其中F为受力，k为弹簧刚度。
3. 弹簧设计验证通过以上的力学分析，我们可以得到弹簧的应力和位移。
我们需要验证这些结果是否满足设计要求和材料的承载能力。
比如，我们可以将应力与材料的屈服应力进行比较，确保不会出现超出材料极限造成破裂的情况。
理论力学中的力学系统应力分析在理论力学中，应力分析是研究力学系统中力的分布和作用的重要内容之一。
应力分析是通过研究物体内部或表面受力状况，来描述和预测物体在外力作用下的力学响应。
本文将从理论力学中的力学系统出发，介绍应力分析的基本原理和应用。
一、力学系统的定义和分类力学系统是指由物体或物体集合组成的力学实体。
根据力学系统的特性和受力状态，可以将力学系统分为静力学系统和动力学系统。
静力学系统是指在静力平衡状态下的力学系统。
在静力学系统中，物体受力平衡，即受力合成为零。
力的作用导致物体内部或表面出现不均匀的分布情况，进而引发应力分析的需求。
动力学系统是指在运动状态下的力学系统。
在动力学系统中，物体受到外力的作用而发生运动，力的作用导致物体产生应力和应变，需要进行力学分析和预测。
二、应力的定义和类型应力是指在力学系统中单位面积上的力的作用。
根据力的作用方式和物体的受力情况，应力可分为正应力、剪应力和法向应力等。
正应力是指垂直于物体被作用面的力的作用。
当外力作用于物体时，物体内部发生相应的应力分布，正应力是指作用面上的应力，也称为法向应力。
剪应力是指平行于物体被作用面的力的作用。
剪应力是由平行力引起的应力，它会导致物体内部相邻层之间的滑移，是一种切变应力。
法向应力是指与物体表面垂直方向的力的作用。
当物体表面受到外力作用时，会产生垂直于表面的应力，这种应力即为法向应力。
三、应力分析的基本原理应力分析主要基于一些基本的力学原理和假设，通过研究物体受力的分布，来获得应力分析的结果。
在应力分析过程中，常采用静力平衡方程、应力应变关系等方法进行计算和分析。
静力平衡方程是应用于静力学系统的基本原理。
根据静力平衡方程，物体受力合成为零，可以得到物体内部力的分布情况。
通过将力的作用方向和大小进行数值计算，可以获得不同部位的应力分布情况。
应力应变关系是应力分析的另一个基本原理。
通过研究物体在外力作用下的应力和应变关系，可以推导出力学系统中各点的应变和应变分布。
理论力学中的杆件受力分析与应力计算杆件在力学中是一种常见的结构元件，广泛应用于工程领域。
在使用杆件的过程中，对其受力分析与应力计算是十分重要的，这有助于了解杆件的工作状态和承受外部力的能力。
在理论力学中，杆件的受力分析和应力计算是相互关联的，通过分析杆件上的受力情况可以计算出其内部所受的应力。
一、杆件受力分析杆件在受力时一般会存在拉力、压力和剪力等力的作用，为了分析杆件上的受力情况，我们首先需要了解以下几个概念：1. 内力：杆件内部产生的相互作用力被称为内力，包括拉力、压力和剪力等。
内力可以分为轴向力、弯矩和剪力三种类型。
2. 外力：杆件受到的外部施加的力被称为外力，可以分为集中力和分布力。
集中力是沿杆件轴线方向的作用力，可以通过杆件两端的连接点传递；分布力是沿杆件长度方向分布的作用力。
3. 杆件端点的支座条件：杆件连接点的支座条件可以分为固定支座、铰接支座和滑动支座。
固定支座可以防止杆件端点的位移和旋转；铰接支座只能防止位移，而滑动支座只能防止垂直位移。
通过分析杆件上的受力情况，可以得出杆件内部所受的内力大小和方向。
具体的受力分析方法包括静力平衡方程和弹性力学原理等。
二、应力计算杆件在受力时会发生变形，产生应力。
应力是指杆件内力对杆件截面积的比值，常用符号表示为σ。
杆件所受的应力可以分为轴向应力、剪应力和弯曲应力。
1. 轴向应力：杆件受到拉力或压力时，在截面上会产生轴向应力。
轴向应力可以通过杆件所受的轴向力与截面面积的比值来计算，即σ= F/A，其中F为轴向力，A为截面面积。
2. 剪应力：杆件在受到剪力时会产生剪应力。
剪应力可以通过杆件所受的剪力与截面面积的比值来计算，即τ = V/A，其中V为剪力，A 为截面面积。
3. 弯曲应力：杆件在受到弯矩作用时会产生弯曲应力。
弯曲应力可以通过弯矩对截面矩型模量的比值来计算，即σ_b = M/W，其中M为弯矩，W为截面矩型模量。
根据杆件所受的外力和材料的性质，可以计算出杆件所受的内力和应力。
