弯曲应力计算

第7章弯曲应力引言前一章讨论了梁在弯曲时的内力——剪力和弯矩。

但是，要解决梁的弯曲强度问题，只了解梁的内力是不够的，还必须研究梁的弯曲应力，应该知道梁在弯曲时，横截面上有什么应力，如何计算各点的应力。

在一般情况下，横截面上有两种内力——剪力和弯矩。

由于剪力是横截面上切向内力系的合力，所以它必然与切应力有关；而弯矩是横截面上法向内力系的合力偶矩，F时，就必然有切应力τ；所以它必然与正应力有关。

由此可见，梁横截面上有剪力Q有弯矩M时，就必然有正应力 。

为了解决梁的强度问题，本章将分别研究正应力与切应力的计算。

弯曲正应力纯弯曲梁的正应力由前节知道，正应力只与横截面上的弯矩有关，而与剪力无关。

因此，以横截面上只有弯矩，而无剪力作用的弯曲情况来讨论弯曲正应力问题。

在梁的各横截面上只有弯矩，而剪力为零的弯曲，称为纯弯曲。

如果在梁的各横截面上，同时存在着剪力和弯矩两种内力，这种弯曲称为横力弯曲或剪切弯曲。

例如在图7-1所示的简支梁中，BC段为纯弯曲，AB段和CD段为横力弯曲。

分析纯弯曲梁横截面上正应力的方法、步骤与分析圆轴扭转时横截面上切应力一样，需要综合考虑问题的变形方面、物理方面和静力学方面。

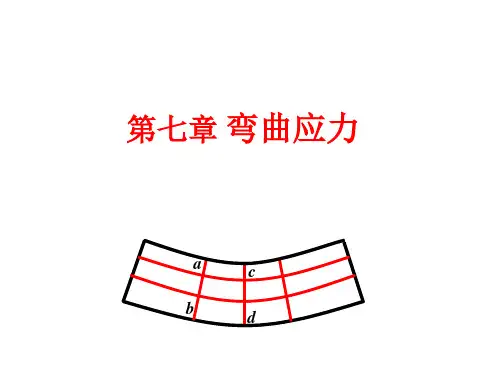

图7-1变形方面为了研究与横截面上正应力相应的纵向线应变，首先观察梁在纯弯曲时的变形现象。

为此，取一根具有纵向对称面的等直梁，例如图7-2(a)所示的矩形截面梁，并在梁的侧面上画出垂直于轴线的横向线m-m、n-n和平行于轴线的纵向线d-d、b -b 。

然后在梁的两端加一对大小相等、方向相反的力偶e M ，使梁产生纯弯曲。

此时可以观察到如下的变形现象。

纵向线弯曲后变成了弧线''a a 、''b b , 靠顶面的aa 线缩短了，靠底面的bb 线伸长了。

横向线m -m 、n -n 在梁变形后仍为直线，但相对转过了一定的角度，且仍与弯曲了的纵向线保持正交，如图7-2(b)所示。

梁内部的变形情况无法直接观察，但根据梁表面的变形现象对梁内部的变形进行如下假设：(1) 平面假设 梁所有的横截面变形后仍为平面．且仍垂直于变形后的梁的轴线。

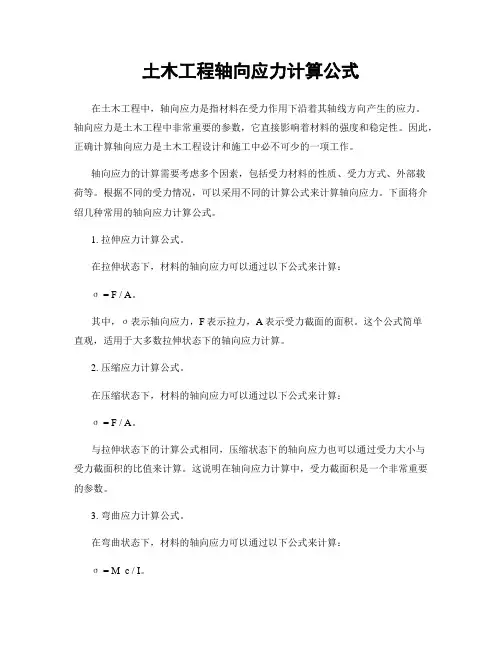

土木工程轴向应力计算公式在土木工程中，轴向应力是指材料在受力作用下沿着其轴线方向产生的应力。

轴向应力是土木工程中非常重要的参数，它直接影响着材料的强度和稳定性。

因此，正确计算轴向应力是土木工程设计和施工中必不可少的一项工作。

轴向应力的计算需要考虑多个因素，包括受力材料的性质、受力方式、外部载荷等。

根据不同的受力情况，可以采用不同的计算公式来计算轴向应力。

下面将介绍几种常用的轴向应力计算公式。

1. 拉伸应力计算公式。

在拉伸状态下，材料的轴向应力可以通过以下公式来计算：σ = F / A。

其中，σ表示轴向应力，F表示拉力，A表示受力截面的面积。

这个公式简单直观，适用于大多数拉伸状态下的轴向应力计算。

2. 压缩应力计算公式。

在压缩状态下，材料的轴向应力可以通过以下公式来计算：σ = F / A。

与拉伸状态下的计算公式相同，压缩状态下的轴向应力也可以通过受力大小与受力截面积的比值来计算。

这说明在轴向应力计算中，受力截面积是一个非常重要的参数。

3. 弯曲应力计算公式。

在弯曲状态下，材料的轴向应力可以通过以下公式来计算：σ = M c / I。

其中，σ表示轴向应力，M表示弯矩，c表示受力截面的距离中性轴的距离，I表示截面惯性矩。

这个公式适用于弯曲状态下的轴向应力计算，可以帮助工程师更准确地评估材料的受力情况。

4. 组合应力计算公式。

在实际工程中，材料往往同时受到多种受力方式的影响，因此需要考虑不同受力方式的组合效应。

在这种情况下，可以使用组合应力计算公式来计算轴向应力。

常见的组合应力计算公式包括最大剪应力理论、最大正应力理论等。

除了上述介绍的几种常用的轴向应力计算公式外，还有一些特殊情况下的轴向应力计算需要考虑其他因素，比如温度变化、材料的非线性特性等。

因此，在实际工程中，需要根据具体情况选择合适的轴向应力计算方法。

需要注意的是，在进行轴向应力计算时，还需要考虑材料的弹性模量、泊松比等参数，这些参数对轴向应力的计算也有一定的影响。

弯曲应力公式
弯曲应力公式是用于计算材料在受到弯曲力作用时所产生的应力的公式。

弯曲应力是指材料在弯曲变形时内部产生的应力。

在工程实践中，了解材料的弯曲应力是设计和评估结构和构件强度的重要基础。

根据弯曲应力公式，弯曲应力可以通过以下公式计算：
σ = (M * c) / I
其中，σ是弯曲应力，M是作用于材料的弯曲力矩，c是截面和材料最远点之间的距离（也称为材料的离心距），而I是截面的惯性矩。

弯曲应力公式反映了弯曲力和材料断面之间的关系。

公式中的离心距和惯性矩可以描述结构材料的几何特性和材料的物理特性。

弯曲应力正比于弯曲力矩并反比于截面的惯性矩。

这意味着对于相同的弯曲力矩，当截面的惯性矩越大时，材料的弯曲应力越小。

弯曲应力的计算对于工程设计和工程结构的安全性至关重要。

通过了解材料的弯曲应力，工程师可以确定材料是否足够强大，以承受特定的弯曲力矩。

此外，在材料设计中，可以通过调整截面形状、尺寸和材料的选择来减小或优化弯曲应力。

总结而言，弯曲应力公式是工程实践中用于计算弯曲应力的重要工具。

它通过考虑弯曲力矩、离心距和截面的惯性矩等因素，为工程师提供了评估结构和构件强度的基础，并为设计和优化工程材料提供了指导。

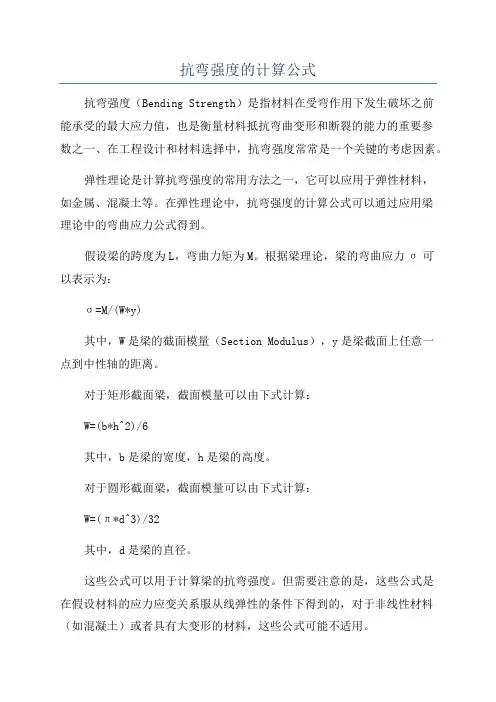

抗弯强度的计算公式抗弯强度（Bending Strength）是指材料在受弯作用下发生破坏之前能承受的最大应力值，也是衡量材料抵抗弯曲变形和断裂的能力的重要参数之一、在工程设计和材料选择中，抗弯强度常常是一个关键的考虑因素。

弹性理论是计算抗弯强度的常用方法之一，它可以应用于弹性材料，如金属、混凝土等。

在弹性理论中，抗弯强度的计算公式可以通过应用梁理论中的弯曲应力公式得到。

假设梁的跨度为L，弯曲力矩为M。

根据梁理论，梁的弯曲应力σ可以表示为：σ=M/(W*y)其中，W是梁的截面模量（Section Modulus），y是梁截面上任意一点到中性轴的距离。

对于矩形截面梁，截面模量可以由下式计算：W=(b*h^2)/6其中，b是梁的宽度，h是梁的高度。

对于圆形截面梁，截面模量可以由下式计算：W=(π*d^3)/32其中，d是梁的直径。

这些公式可以用于计算梁的抗弯强度。

但需要注意的是，这些公式是在假设材料的应力应变关系服从线弹性的条件下得到的，对于非线性材料（如混凝土）或者具有大变形的材料，这些公式可能不适用。

除了基于弹性理论的计算方法外，还可以根据材料的破裂力学性质来计算抗弯强度。

破裂力学是研究材料在破裂前后力学性质变化的科学，通过分析材料的断裂行为和裂纹扩展来计算材料的抗弯强度。

破裂力学计算抗弯强度的方法有许多，常见的方法包括线弹性断裂力学（Linear Elastic Fracture Mechanics，LEFM）和非线性断裂力学（Nonlinear Fracture Mechanics，NLFM）等。

这些方法是基于裂纹尖端处的应力场和应变场的计算，通过计算裂纹尖端处的应力强度因子（Stress Intensity Factor，SIF）来确定材料的抗弯强度。

总之，计算抗弯强度的公式主要有两类：基于材料的弹性理论和基于材料的破裂力学。

这些公式可以帮助工程师和设计师选择合适的材料和设计结构，以满足抗弯强度的要求。

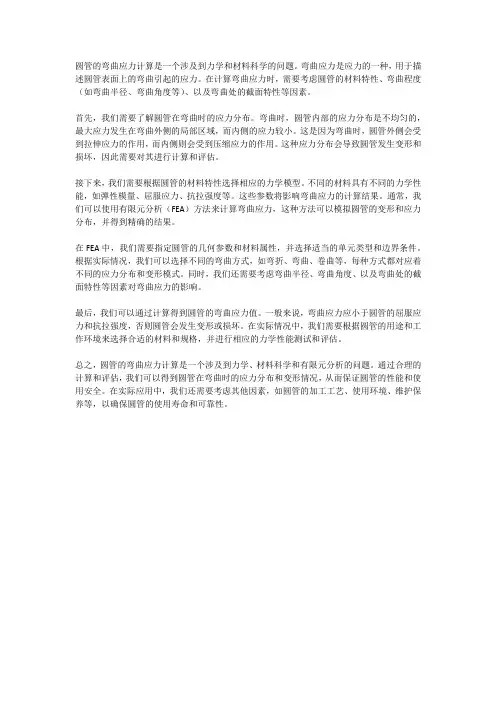

圆管的弯曲应力计算是一个涉及到力学和材料科学的问题。

弯曲应力是应力的一种，用于描述圆管表面上的弯曲引起的应力。

在计算弯曲应力时，需要考虑圆管的材料特性、弯曲程度（如弯曲半径、弯曲角度等）、以及弯曲处的截面特性等因素。

首先，我们需要了解圆管在弯曲时的应力分布。

弯曲时，圆管内部的应力分布是不均匀的，最大应力发生在弯曲外侧的局部区域，而内侧的应力较小。

这是因为弯曲时，圆管外侧会受到拉伸应力的作用，而内侧则会受到压缩应力的作用。

这种应力分布会导致圆管发生变形和损坏，因此需要对其进行计算和评估。

接下来，我们需要根据圆管的材料特性选择相应的力学模型。

不同的材料具有不同的力学性能，如弹性模量、屈服应力、抗拉强度等。

这些参数将影响弯曲应力的计算结果。

通常，我们可以使用有限元分析（FEA）方法来计算弯曲应力，这种方法可以模拟圆管的变形和应力分布，并得到精确的结果。

在FEA中，我们需要指定圆管的几何参数和材料属性，并选择适当的单元类型和边界条件。

根据实际情况，我们可以选择不同的弯曲方式，如弯折、弯曲、卷曲等，每种方式都对应着不同的应力分布和变形模式。

同时，我们还需要考虑弯曲半径、弯曲角度、以及弯曲处的截面特性等因素对弯曲应力的影响。

最后，我们可以通过计算得到圆管的弯曲应力值。

一般来说，弯曲应力应小于圆管的屈服应力和抗拉强度，否则圆管会发生变形或损坏。

在实际情况中，我们需要根据圆管的用途和工作环境来选择合适的材料和规格，并进行相应的力学性能测试和评估。

总之，圆管的弯曲应力计算是一个涉及到力学、材料科学和有限元分析的问题。

通过合理的计算和评估，我们可以得到圆管在弯曲时的应力分布和变形情况，从而保证圆管的性能和使用安全。

在实际应用中，我们还需要考虑其他因素，如圆管的加工工艺、使用环境、维护保养等，以确保圆管的使用寿命和可靠性。

环形弯曲应力
环形弯曲应力是指在环形物体受到外力作用时，在其截面上产生的弯曲应力。

环形物体的截面通常为圆环形状，它的截面积分布不均匀，因此在受力时会产生弯曲应力。

环形弯曲应力可以通过弯曲应力公式计算得出，公式为：
σ = M * c / I
其中，σ是环形截面的应力，M是外力作用在环形物体上的弯矩，c是环形截面到中性轴的距离，I是环形截面的惯性矩。

弯矩是指外力和截面的距离乘积，而惯性矩是衡量截面抵抗弯曲的能力。

环形弯曲应力的大小取决于外力的大小和作用点的位置，以及环形物体截面的几何形状和材料的特性。

当环形物体受到外力作用时，弯曲应力会导致截面上的某些区域拉伸，而另一些区域则被压缩，这种应力分布会影响到环形物体的强度和稳定性。

环形弯曲应力的研究在工程领域中具有重要意义，特别是在设计和分析环形结构和零件时。

了解环形弯曲应力的性质和分布可以帮助工程师选择合适的材料和几何形状，以确保结构的稳定性和可靠性。

管道热应力计算公式
管道热应力计算的公式包括不同部分，主要取决于管道的几何形状、材料性质以及温度变化。

以下是一些常见的管道热应力计算公式：1.长直管道的热应力计算（Laplace公式）：σ= α* E * ΔT * (L
/ D) 其中，σ是热应力（单位：Pa）α是线膨胀系数（单位：1/°C）E 是弹性模量（单位：Pa）ΔT 是温度变化（单位：°C）L 是管道长度（单位：m）D 是管道直径（单位：m）
2.弯曲管道的热应力计算（Birch-Murnaghan公式）：σ= α* E
* Θ* (R / r)^2 其中，σ是热应力（单位：Pa）α是线膨胀系数（单位：1/°C）E 是弹性模量（单位：Pa）Θ是温度变化（单位：°C）R 是管道外曲率半径（单位：m）r 是管道内曲率半径（单位：m）
3.管道法兰连接处的热应力计算（Koves方法）：σ= α* E * Δ
T * (L / t) 其中，σ是热应力（单位：Pa）α是线膨胀系数（单位：1/°C）E 是弹性模量（单位：Pa）ΔT 是温度变化（单位：°C）L 是管道长度（单位：m）t 是管道壁厚度（单位：m）。

轴的设计和计算需要考虑到以下因素：
1. 轴的材料及其特性，如弹性模量、屈服强度、硬度、疲劳极限等；
2. 轴的几何形状，如直径、长度、转角等；
3. 轴所承受的载荷类型、大小和方向，如弯曲载荷、剪切载荷、轴向载荷等；
4. 轴所处的工作环境，如温度、湿度、腐蚀等因素的影响。

轴的计算公式主要有以下几个：
1. 轴的直径计算公式：d=K*P^(1/3)，其中d为轴的直径，K为系数，P为功率。

2. 轴的弯曲应力计算公式：σ=M*y/I，其中σ为弯曲应力，M为弯矩，y为轴截面上的距离，I为轴截面的惯性矩。

3. 轴的扭转应力计算公式：τ=T*r/J，其中τ为扭转应力，T为扭矩，r为轴半径，J为极限扭转惯性矩。

4. 轴的疲劳强度计算公式：S=Kf*S0，其中S为轴的疲劳强度，Kf为系数，S0为基本疲劳强度。

以上公式仅为轴的设计和计算中的一部分，实际应用中需要根据具体情况进行综合考虑和计算。
