盾构法隧道施工同步注浆技术盾构法隧道施工同步注浆技术1. 引言1.1 背景1.2 目的1.3 范围2. 盾构法隧道施工概述2.1 盾构法简介2.2 盾构法在隧道施工中的应用2.3 盾构法施工流程3. 同步注浆技术介绍3.1 同步注浆技术原理3.2 同步注浆技术在盾构法隧道施工中的作用3.3 同步注浆技术的优势4. 施工前的准备工作4.1 土质勘察与分析4.2 注浆材料及设备的准备4.3 施工方案制定5. 注浆施工过程5.1 土压平衡盾构机的操作5.2 注浆材料的选择与混合5.3 注浆工艺参数的设定5.4 同步注浆与盾构施工的配合6. 质量控制6.1 注浆质量检验与验收标准6.2 施工过程中的质量监控措施6.3 施工结束后的质量评估7. 安全措施7.1 盾构法隧道施工的风险分析7.2 注浆施工过程中的安全要求7.3 突发情况应急预案8. 施工完成后的工程验收8.1 工程验收标准与程序8.2 盾构法隧道施工同步注浆技术的验收指标9. 总结与展望附件：相关图表和数据表格法律名词及注释：1. 盾构法：隧道施工中一种利用盾构机械进行推进和开挖的方法。
2. 注浆技术：将注浆材料注入隧道围岩中，强化地层结构的方法。
盾构法隧道施工同步注浆技术1. 引言1.1 背景1.2 目的1.3 范围2. 盾构法隧道施工概述2.1 盾构法简介2.2 盾构法在隧道施工中的应用2.3 盾构法的优势与限制3. 同步注浆技术介绍3.1 同步注浆技术原理3.2 同步注浆技术的目的与作用3.3 同步注浆技术在盾构法隧道施工中的应用场景4. 盾构法隧道施工同步注浆技术的具体实施步骤4.1 地质勘察与分析4.2 注浆材料的选择与准备4.3 注浆设备的安装与调试4.4 注浆施工方案的制定4.5 注浆施工过程的实施5. 施工过程中的质量控制5.1 注浆材料质量的监控与检验5.2 注浆施工过程的监测与测试5.3 质量控制措施的应用与调整6. 安全管理与应对突发情况6.1 注浆施工过程中的安全要求6.2 突发情况的预防与应急预案6.3 盾构法隧道施工的安全检查与评估7. 工程验收与质量评估7.1 工程验收标准与程序7.2 注浆工程的验收指标与要求7.3 施工质量评估的方法与指标8. 盾构法隧道施工同步注浆技术的总结与展望附件：相关图表和数据表格法律名词及注释：1. 盾构法：隧道施工中一种利用盾构机械进行推进和开挖的方法。
同步注浆施工技术要求一、浆液拌制暂定配合比：砂浆比重在1.8左右，初凝时间在12小时以内，施工过程中根据实验室交底才能调整；浆液原材料由实验室负责检测合格后方摧投入使用，砂需现场过二、注浆压力0.2～0.3MPa如在遇特殊地质洞段需要对注浆压力进行调整时，遵照值班工程师要求进行。
三、注入量5.5～7m3环在砂卵石地层则按大方量控制，在始发及到达段需要对浆液注入量进行调整时，遵照值班工程师要求进行。
四、停注条件停止注浆采用双项控制标准：1、压力达0.3MPa，稳压时间不低于5分钟。
2、注入量达到规定注入量。
五、操作注意事项1、同步注浆应在盾构向前推进盾尾空隙形成的同时进行，且注浆速度应与掘进速度保持同步，避免单环内少掘多注或多掘少注。
2、砂浆注入时应采用双泵四管路（四注入点）对称同时注浆，避免非对称注浆对管片存在的偏压现象，当管片安装姿态与设计轴线存在较大偏差时，也可依据值班工程师指令对注浆点位进行控制。
3、同步注浆在每环结束后，应采用清水将注浆机及管路清洗干净。
4、同步注浆过程中，如遇短时间停机情况（不超过2小时），应将注浆泵打开至低档，使注浆管路内砂浆处在流动状态，避免堵管；如停机时间较长（超过2小时），应将砂浆罐下浆口封堵后，采用清水将注浆机及管路清洗干净，如预计停机时间超过6小时，应将砂浆罐内砂浆倒运至相邻线路使用，砂浆拌制后应在8小时以内使用。
5、每班次结束后，应将砂浆罐、注浆机及管路采用清水清洗干净，注浆机应拆卸清洗干净。
6、注浆过程中应注意观察管片变形情况，如发现管片有破损、错位等现象，应立即停止注浆。
7、由于左线盾构机尾盾止浆板未完成安装，注浆时易对土仓压力造成影响，如同步注浆时土仓压力不正常增大时，应减小注浆压力或停止注浆。
8、注浆时如发生盾尾漏浆现象，应手动加注盾尾密封油脂，必要时采用棉纱进行封堵。
9、注浆泵应由专人负责操作，未经同意其它人不得操作注浆泵。
10、在拆除管路及压浆泵前应确定管内压力降至零，且拆除时应佩戴护目镜，以免浆液入眼伤人。

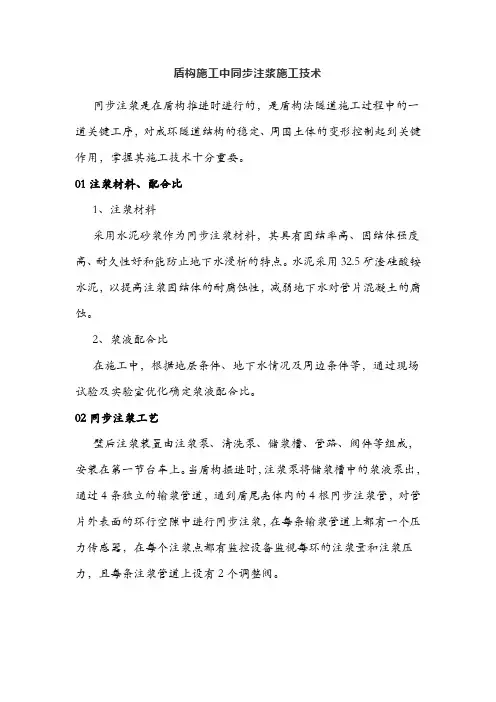

盾构施工中同步注浆施工技术同步注浆是在盾构推进时进行的，是盾构法隧道施工过程中的一道关键工序，对成环隧道结构的稳定、周围土体的变形控制起到关键作用，掌握其施工技术十分重要。
01注浆材料、配合比1、注浆材料采用水泥砂浆作为同步注浆材料，其具有固结率高、固结体强度高、耐久性好和能防止地下水浸析的特点。
水泥采用32.5矿渣硅酸铵水泥，以提高注浆固结体的耐腐蚀性，减弱地下水对管片混凝土的腐蚀。
2、浆液配合比在施工中，根据地层条件、地下水情况及周边条件等，通过现场试验及实验室优化确定浆液配合比。
02同步注浆工艺壁后注浆装置由注浆泵、清洗泵、储浆槽、管路、阀件等组成，安装在第一节台车上。
当盾构掘进时，注浆泵将储浆槽中的浆液泵出，通过4条独立的输浆管道，通到盾尾壳体内的4根同步注浆管，对管片外表面的环行空隙中进行同步注浆，在每条输浆管道上都有一个压力传感器，在每个注浆点都有监控设备监视每环的注浆量和注浆压力，且每条注浆管道上设有2个调整阀。
盾尾密封采用3道钢丝刷加注盾尾油脂密封，确保周边地基的土、砂和地下水、衬背注浆材料、开挖面的水和泥土不会从外壳内表面和管片外周部之间缝隙流入盾构里，确保壁后注浆的顺利进行。
03同步注浆施工（1）检查浆液拌制、运输、注入等设备的运行情况及原材料的质量状况。
（2）根据天气、环境温度等外界条件确定投料顺序后，按现场试验人员的配合比通知单进行浆液拌制，拌和时间根据施工实际情况确定。
（3）拌制好的浆液经现场试验人员测试合格后，立即通过预设管路输送到浆液运输设备中，并运送至盾构机壁后注浆装置中，进行二次搅拌。
（4）注浆操作手选择注浆工作模式。
随掘进开始，启动注浆泵进行注浆。
根据掘进速度，通过速度调节器调整注浆速度。
注浆过程中，要时刻注意注浆压力及注浆流量。
（5）每环掘进结束后，立即检查同步注浆量及注浆压力，当上部注浆压力在0.15~0.18MPa之间，最小注浆量达到设定值时即可停止注浆，否则应继续注浆，以满足设定注浆压力或最小注浆量要求。

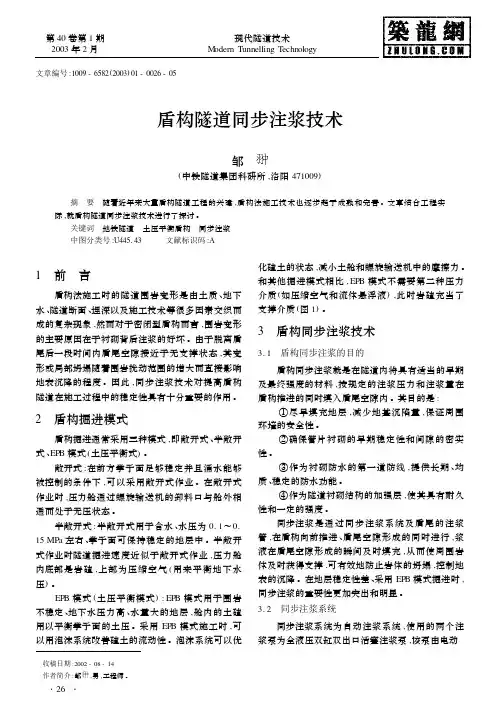

文章编号:1009-6582(2003)01-0026-05盾构隧道同步注浆技术邹 (中铁隧道集团科研所,洛阳471009)摘 要 随着近年来大量盾构隧道工程的兴建,盾构法施工技术也逐步趋于成熟和完善。
文章结合工程实际,就盾构隧道同步注浆技术进行了探讨。
关键词 地铁隧道 土压平衡盾构 同步注浆中图分类号:U445.43 文献标识码:A1 前 言盾构法施工时的隧道围岩变形是由土质、地下水、隧道断面、埋深以及施工技术等很多因素交织而成的复杂现象,然而对于密闭型盾构而言,围岩变形的主要原因在于衬砌背后注浆的好坏。
由于脱离盾尾后一段时间内盾尾空隙接近于无支撑状态,其变形或局部坍塌随着围岩扰动范围的增大而直接影响地表沉降的程度。
因此,同步注浆技术对提高盾构隧道在施工过程中的稳定性具有十分重要的作用。
2 盾构掘进模式盾构掘进通常采用三种模式,即敞开式、半敞开式、EP B 模式(土压平衡式)。
敞开式:在前方掌子面足够稳定并且涌水能够被控制的条件下,可以采用敞开式作业。
在敞开式作业时,压力舱通过螺旋输送机的卸料口与舱外相通而处于无压状态。
半敞开式:半敞开式用于含水、水压为0.1～0.15MPa 左右、掌子面可保持稳定的地层中。
半敞开式作业时隧道掘进速度近似于敞开式作业,压力舱内底部是岩碴,上部为压缩空气(用来平衡地下水压)。
EP B 模式(土压平衡模式):EP B 模式用于围岩不稳定、地下水压力高、水量大的地层,舱内的土碴用以平衡掌子面的土压。
采用EP B 模式施工时,可以用泡沫系统改善碴土的流动性。
泡沫系统可以优化碴土的状态,减小土舱和螺旋输送机中的摩擦力。
和其他掘进模式相比,EP B 模式不需要第二种压力介质(如压缩空气和流体悬浮液),此时岩碴充当了支撑介质(图1)。
3 盾构同步注浆技术3.1 盾构同步注浆的目的盾构同步注浆就是在隧道内将具有适当的早期及最终强度的材料,按规定的注浆压力和注浆量在盾构推进的同时填入盾尾空隙内。
