遥感图像处理 第4章+图像校正(1)

重采样是通过原始像元亮度 值内插推理得到新坐标像元亮度 值的过程。
几何校正
9传感器参数变化 9非线形扫描 9大气折射
9全景畸变 9地球曲率
9地形起伏
数Hale Waihona Puke 处理中心图像校正 采用DEM进 行正射校正
噪音消除
噪音消除目的是为了消除图像中由于传感器、信号 转换及数据记录过程中产生的干扰。
2

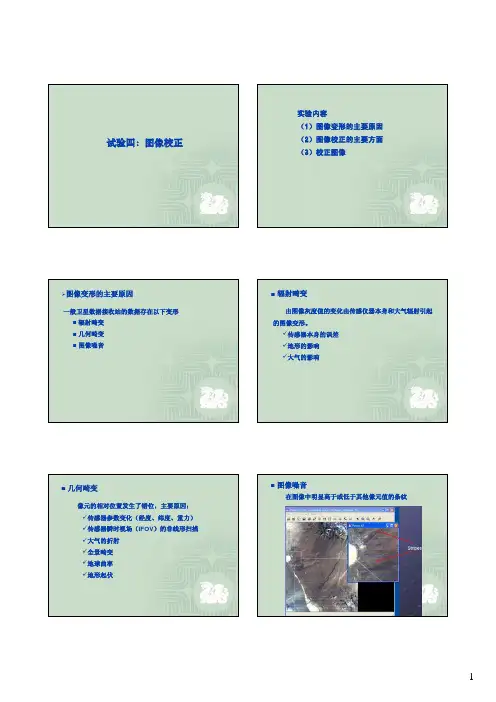

实验内容 （1）图像变形的主要原因 （2）图像校正的主要方面 （3）校正图像
创建一个GCPs 报告 (1)选择表中的所有行 (2)右键单击表头的任意列，选择Report… (3) 以文本格式（.txt）存贮报告
注：在你的作业中递交该报告文件
4 确定转换矩阵
9 在Geo Correction toolS 窗口单击Display Mode properties 按钮 9 转换矩阵已经开始运算
3 选择地面控制点（GCPs）
现在我们添加４对GCPs，一对GCPs的组成:
输入GCP(GCP工具中X input , Y input 列) 相应的参考GCP(GCP工具中X ref.,Y Ref.列)
地面控制点（GCPs）选择原则
选择的点: (1) 在两景像片中都存在 (2) 能容易和准确辩识(河流、道路等线形地物的交叉点等) (3)均匀分布在图像内,特别是接近图像边缘的点.
4
找到位于在两幅像片左上角的高速公路交叉点
单击 creat GCP button, 然后单击TM影像生成一个输入GCP 单击 creat GCP button, 然后单击SPOT影像生成一个参考GCP
确保有4对及以上GCPs,并均匀分布
重复上面的步骤,在两幅图像的其他位置再添加至少3对GCPs

的纠正是通过纠正辐射亮度的办法实现的，因 此也称作辐射校正。
-1-
大气影响辐射纠正
精确的校正公式需要找出每个波段像元亮度值 与地物反射率的关系。为此需得到卫星飞行时 的大气参数，以求出透过率Tθ、Tφ等因子。如 果不通过特别的观测，一般很难得到这些数据， 所以，常常采用一些简化的处理方法，只去掉 主要的大气影响，使影像质量满足基本要求。
-1-
第二讲 影像校正
1 数字影像的性质和特点 2 影像校正
-1-
1 数字影像的性质与特点
1.1模拟影像与数字影像 1.2 数字影像的特点 1.3 多波段数字影像的数据格式
-1-
1 数字影像的性质与特点
1.1模拟影像与数字影像 – 模拟影像：普通像片那样的灰度级及颜色连续变化 的影像 – 数字影像：把模拟影像分割成同样形状的小单元， 以各个小单元的平均亮度值或中心部分的亮度值作 为该单元的亮度值进行数字化的影像。
-1-
2.2 大气校正
进入大气的太阳辐射会发生反射、折射、吸收、散 射和透射。其中对传感器接收影响较大的是吸收和散射。 为消除由大气的吸收、散射等引起失真的辐射校正，称 作大气校正。
-1-
2.2.1 影响遥感影像辐射失真的大气因素
（1）大气的消光（吸收和散射） （2）天空光（大气散射）照射 （3）路径辐射
-1-
大气影响的回归分析法纠正
假定某红外波段，存在程辐射为主的大气影响，且亮 度增值最小，接近于零，设为波段a。现需要找到其他 波段相应的最小值，这个值一定比a波段的最小值大一 些，设为波段b，分别以a，b波段的像元亮度值为坐标， 作二维光谱空间，两个波段中对应像元在坐标系内用 一个点表示。由于波段之间的相关性，通过回归分析 在众多点中一定能找到一条直线与波段b的亮度Lb轴相 交，且

第四章遥感图像处理名词解释假彩色遥感图像：利用卫星或飞机拍摄到的基础遥感图像,将感兴趣的部分(如森林,水体,沙漠,重力异常区等)用不真实且夸张的颜色表示出来，与自然色不一致。

边缘检测：用于判断图像地物的边缘。

数字影像：数字影像是以二维数组形式表示的影像。

该数组由对连续变化的影像作等间隔抽样所产生的采样点组成。

几何校正：几何校正是指将遥感图像参照地形图、已校正图像或GPS控制点进行重采样,消除传感器成像的几何变形,使其具有地理坐标并与地面实际对应。

K-L变换：主成分变换；是建立在统计特征基础上的多维正交线性变换，就是一种离散化的Karhunen －Loeve变换。

辐射校正：对由于外界因素，数据获取和传输系统产生的系统的、随机的辐射失真或畸变进行的校正直方图均衡：是用一定的算法使直方图大致平和。

问答题下图为一个3x3的图像窗口，试问经过中位数滤波(Median Filter)后，该窗口中心像元的值，并写出计算过程。

(10分)124 126 127120 150 125115 119 123什么是计算机图像处理，它包含那些内容，如何运用计算机图像处理方法来提高遥感图像的解译效果？答：是指利用计算机对图像进行一系列加工，以便获得人们所需要的效果。

常见的图像处理有图像数字化、图像编码、图像增强、图像复原、图像分割与图像分析等。

（1）图像数字化通过取样与量化过程将图像变换成便于计算机处理的数字形式。

通常，图像在计算机内用一个数字矩阵表示，矩阵中的每一个元素称为像素。

将图像数字化的设备有各种扫描仪与数字化仪。

（2）图像编码对图像信息进行编码，可以压缩图像的信息量，以便满足传输与存储的要求。

（3）图像增强使图像清晰或将其转换为更适合人或机器分析的形式。

图像增强并不要求真实地反映原始图像。

（4）图像复原消除或减少在获取图像过程中所产生的某些退化，尽量反映原始图像的真实面貌。

（5）图像分割将图像划分为一些互不重叠的区域。

度值或亮度值区间像元出现的频率的分布图。
计算方法：
Pi
mi M
M表示整幅图像的像元个数
M表示整幅图像的像元个数
Pi表示第i灰度级的像元比例频率
X和
调研学习
13
直方图的性质
（1）直方图反映了图像中的灰度分布规律，描述每个灰度 级具有的像元个数，但不包含这些像元在图像中的位置；
（2）任何图像有唯一的直方图，不同的图像可能有相同的 直方图；
六、图像运算 Image Calcu.
七、多光谱增强 M调u研l学ti习-spectral Enhancement
1
一、图像增强概述
➢ 什么是图像增强？
Image enhancement is the process of making an image more interpretable for a particular application ( Faust, 1989).
空间域增强：空间域是指图像平面所在的二维平面。 直接处理图像上的像素，主要对灰度进行操作；
1）点处理：每次对单个像元进行灰度增强的处理 2）邻域处理或模板处理：对一个像元及其周围的小区域子
图像进行处理
频率域增强：对图像经傅立叶变换后的频谱成分进 行操作，然后经傅立叶逆变换获得所需结果
调研学习
6
➢图像增强的分类
调研学习
2
➢ 图像增强的目的
主要目的：（1）采用一系列技术改善图像的视觉效 果，提高图像的清晰度；（2）将图像转换成一种 更适合于人或机器进行解译和分析处理的形式。
改变图像的灰度等级，提高图像的对比度； 消除边缘和噪声，平滑图像； 突出边缘和线状地物，锐化图像； 合成彩色图像； 压缩图像数据量，突出主要信息等。
