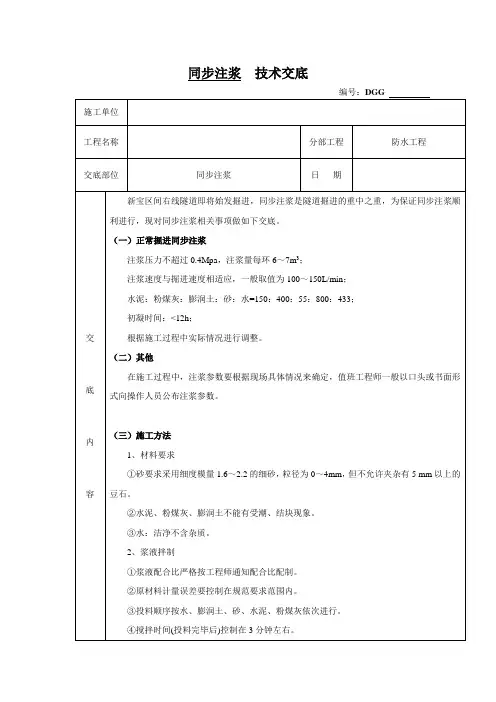

盾构同步注浆技术交底

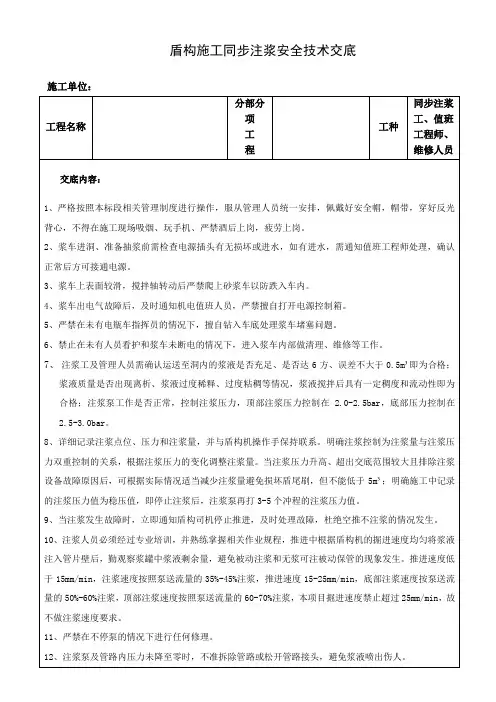

盾构施工同步注浆安全技术交底施工单位：工程名称分部分项工程工种同步注浆工、值班工程师、维修人员交底内容：1、严格按照本标段相关管理制度进行操作，服从管理人员统一安排，佩戴好安全帽，帽带，穿好反光背心，不得在施工现场吸烟、玩手机、严禁酒后上岗，疲劳上岗。

2、浆车进洞、准备抽浆前需检查电源插头有无损坏或进水，如有进水，需通知值班工程师处理，确认正常后方可接通电源。

3、浆车上表面较滑，搅拌轴转动后严禁爬上砂浆车以防跌入车内。

4、浆车出电气故障后，及时通知机电值班人员，严禁擅自打开电源控制箱。

5、严禁在未有电瓶车指挥员的情况下，擅自钻入车底处理浆车堵塞问题。

6、禁止在未有人员看护和浆车未断电的情况下，进入浆车内部做清理、维修等工作。

7、注浆工及管理人员需确认运送至洞内的浆液是否充足、是否达6方、误差不大于0.5m³即为合格；浆液质量是否出现离析、浆液过度稀释、过度粘稠等情况，浆液搅拌后具有一定稠度和流动性即为合格；注浆泵工作是否正常，控制注浆压力，顶部注浆压力控制在 2.0-2.5bar，底部压力控制在2.5-3.0bar。

8、详细记录注浆点位、压力和注浆量，并与盾构机操作手保持联系。

明确注浆控制为注浆量与注浆压力双重控制的关系，根据注浆压力的变化调整注浆量。

当注浆压力升高、超出交底范围较大且排除注浆设备故障原因后，可根据实际情况适当减少注浆量避免损坏盾尾刷，但不能低于5m³；明确施工中记录的注浆压力值为稳压值，即停止注浆后，注浆泵再打3-5个冲程的注浆压力值。

9、当注浆发生故障时，立即通知盾构司机停止推进，及时处理故障，杜绝空推不注浆的情况发生。

10、注浆人员必须经过专业培训，并熟练掌握相关作业规程，推进中根据盾构机的掘进速度均匀将浆液注入管片壁后，勤观察浆罐中浆液剩余量，避免被动注浆和无浆可注被动保管的现象发生。

推进速度低于15mm/min，注浆速度按照泵送流量的35%-45%注浆，推进速度15-25mm/min，底部注浆速度按泵送流量的50%-60%注浆，顶部注浆速度按照泵送流量的60-70%注浆，本项目掘进速度禁止超过25mm/min，故不做注浆速度要求。

..

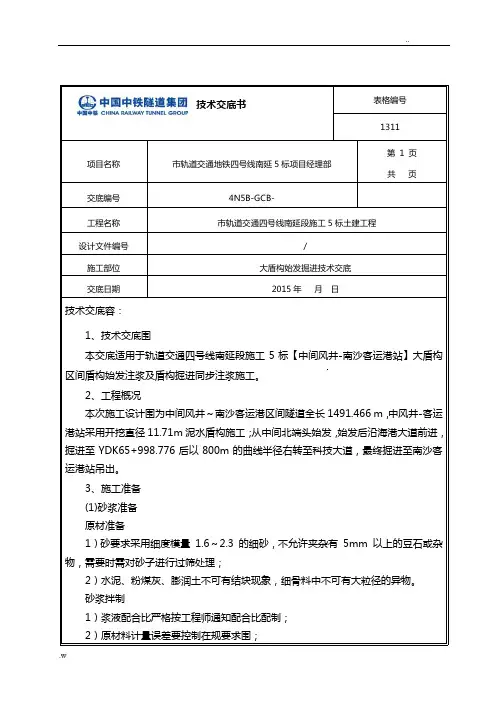

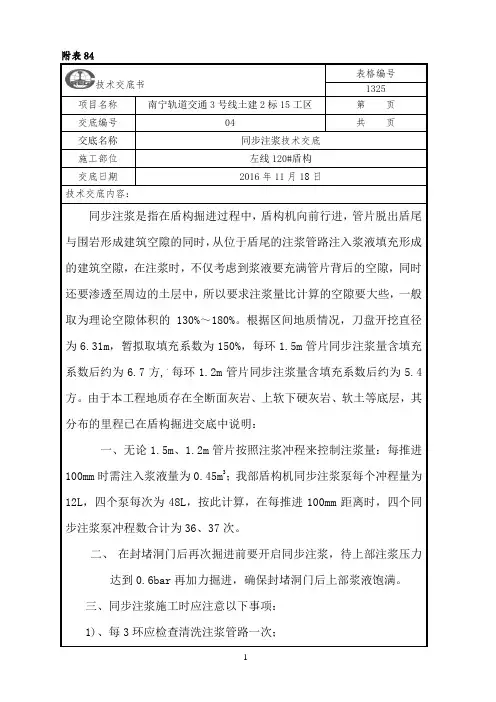

技术交底书表格编号
1311
项目名称市轨道交通地铁四号线南延5标项目经理部第1 页共页
交底编号4N5B-GCB-
工程名称市轨道交通四号线南延段施工5标土建工程
设计文件编号/
施工部位大盾构始发掘进技术交底
交底日期2015年月日
技术交底容：
1、技术交底围
本交底适用于轨道交通四号线南延段施工5标【中间风井-南沙客运港站】大盾构区间盾构始发注浆及盾构掘进同步注浆施工。

2、工程概况
本次施工设计围为中间风井～南沙客运港区间隧道全长1491.466 m，中风井-客运港站采用开挖直径11.71m泥水盾构施工；从中间北端头始发，始发后沿海港大道前进，掘进至YDK65+998.776后以800m的曲线半径右转至科技大道，最终掘进至南沙客运港站吊出。

3、施工准备
(1)砂浆准备
原材准备
1）砂要求采用细度模量1.6～2.3 的细砂，不允许夹杂有5mm 以上的豆石或杂物，需要时需对砂子进行过筛处理；
2）水泥、粉煤灰、膨润土不可有结块现象，细骨料中不可有大粒径的异物。

砂浆拌制
1）浆液配合比严格按工程师通知配合比配制；
2）原材料计量误差要控制在规要求围；
图4.1 盾构掘进同步注浆流程图
图4.2 同步注浆系统点位布置图
（2）注浆时只需用双活塞注入泵将储存在砂浆箱中的浆液通过管路泵送到盾壳上的同步注浆点既可。

盾尾
盾尾注浆
浆液注入
1
2
3
4
6
5。

技术交底记录A3.12
交底内容：
（2）、同步注浆的速度与压力应与盾构机的掘进速度相匹配，压力过低不能保证注浆质量，压力过高容易导致盾尾刷被击穿造成漏浆。

4根同步注浆管路必须保持畅通，注浆时1、3对角两路或2、4对角两路必须同时对称注浆，注浆管如被堵塞，必须在12小时内疏通完毕。

（3）、同步注浆注浆方量要结合土的渗透系数、土方超方量及地面沉降，综合考虑。

本区间注浆方量控制在2.6～3.6方，如发生出土超方根据具体超方量适当加注，如发生地面隆起过大（隆起量＞10mm），则降低注浆压力适当少注。

（4）、浆液下井前需对浆液的质量进行验收，浆液的稠度、和易性、均匀性、含粒状杂物的最大粒径均应符合规范的技术要求，不合格的浆液禁止下井。

（5）、浆液运输过程中不应离析和沉淀，运输到一号台车时需先开动搅拌装置，将浆液搅拌均匀再将其泵送到盾构机储浆罐，盾构机储浆罐里的搅拌装置要时刻保证运转。

（6）、每班工作结束后，压浆管道均须用水循环泵洗、清空。

如果停机间隔时间过长（超过2小时），应及时清洗注浆管后再停机，黑白班换班期间（停机超过12小时）还应注入膨润土防止注浆管被倒流浆液堵塞，严禁在同步注浆系统堵塞的情况下进行掘进。

（7）、如实填写盾构施工过程压浆记录表，并在换班时做好交接工作。

一、工程概况1. 项目名称：____________________2. 编号：____________________3. 单位工程：____________________4. 分项工程：____________________5. 作业内容：盾构掘进二次注浆6. 实施班组：____________________二、交底内容1. 安全意识与基本要求- 所有进入施工现场的人员必须遵守国家相关安全生产法律法规和本公司的安全管理制度。

- 作业人员必须正确佩戴个人防护用品，如安全帽、防尘口罩、防毒面具、防护手套等。

- 严格遵守劳动纪律，不得酒后作业，不得在工作过程中擅自离岗。

2. 施工环境与安全措施- 施工场地应有良好的照明，确保夜间或视线不良条件下作业安全。

- 临时用电必须按照“一机、一闸、一漏、一箱”规范要求进行，确保用电安全。

- 施工场地应设置安全警示标志，并定期检查维护。

3. 设备操作与维护- 作业前必须对注浆设备进行检查，确保其处于良好状态，特别是注浆泵、浆液输送管道、阀门等关键部件。

- 操作人员必须经过专业培训，熟练掌握注浆设备的操作规程。

- 严禁在设备运行过程中进行维修或调整，必须停止设备运行并确保安全后才能进行。

4. 注浆作业安全- 注浆作业应严格按照施工方案和操作规程进行，确保注浆压力、浆液配比、注浆量等参数符合设计要求。

- 注浆过程中应密切观察注浆压力和浆液输送情况，发现异常立即停止注浆并报告。

- 注浆结束后，应先卸压再拆卸管路，严禁在注浆过程中或未卸压的情况下拆卸管路。

- 操作人员应保持与现场其他作业人员的沟通，确保同步作业和交叉作业的安全。

5. 个人防护与急救- 操作人员应佩戴防尘口罩、防护手套等个人防护用品，防止浆液溅入眼睛或皮肤。

- 一旦发生意外情况，应立即采取急救措施，并迅速报告现场负责人。

6. 环境与文明施工- 做好施工现场的文明施工，物品摆放整齐有序，确保工作环境整洁。

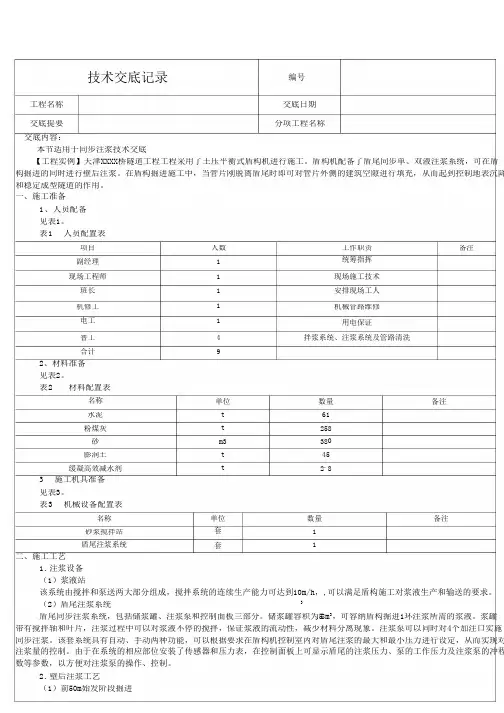

技术交底记录编号 工程名称 交底日期 交底提要分项工程名称交底内容：本节适用于同步注浆技术交底【工程实例】天津XXXX 桥隧道工程工程采用了土压平衡式盾构机进行施工。

盾构机配备了盾尾同步单、双液注浆系统，可在盾 构掘进的同时进行壁后注浆。

在盾构掘进施工中，当管片刚脱离盾尾时即可对管片外侧的建筑空隙进行填充，从而起到控制地表沉降和稳定成型隧道的作用。

一、施工准备1 、人员配备 见表1。

表 1 人员配置表项目 人数 工作职责 统筹指挥 备注副经理 1 现场工程师班长 1 1 1 1 现场施工技术 安排现场工人 机修工 电工 机械管路维修 用电保证普工 合计4 9拌浆系统、注浆系统及管路清洗2、材料准备 见表2。

表 2 材料配置表名称 单位 数量 备注水泥 t t 6 1 粉煤灰 2 5 8 0 砂 m 3 3 8 . 膨润土 t t4 5缓凝高效减水剂2 83 施工机具准备见表3。

表 3 机械设备配置表名称 单位 套 数量 备注砂浆搅拌站 盾尾注浆系统1 1套二、施工工艺 1 . 注浆设备 （1）浆液站该系统由搅拌和泵送两大部分组成，搅拌系统的连续生产能力可达到10m/h ，,可以满足盾构施工对浆液生产和输送的要求。

3（2）盾尾注浆系统盾尾同步注浆系统，包括储浆罐、注浆泵和控制面板三部分。

储浆罐容积为5 . 8 m 3，可容纳盾构掘进1环注浆所需的浆液。

浆罐 带有搅拌轴和叶片，注浆过程中可以对浆液不停的搅拌，保证浆液的流动性，减少材料分离现象。

注浆泵可以同时对4个加注口实施 同步注浆。

该套系统具有自动、手动两种功能，可以根据要求在盾构机控制室内对盾尾注浆的最大和最小压力进行设定，从而实现对注浆量的控制。

由于在系统的相应部位安装了传感器和压力表，在控制面板上可显示盾尾的注浆压力、泵的工作压力及注浆泵的冲程数等参数，以方便对注浆泵的操作、控制。

2 . 壁后注浆工艺（1）前50m 始发阶段掘进由于现场条件的限制，此阶段盾构后配套台车位于地表，浆液由浆液站拌制好后直接通过地表管路泵入到后配套台车的注浆罐中，再经泵送至盾尾浆液注入点注入地层。

同步注浆施工技术交底一、引言同步注浆施工技术是一种常用于地下工程施工中的方法，它可以增强地下结构物的稳定性并提高抗渗能力。

本文将介绍同步注浆施工技术的基本原理、施工过程、注意事项以及相关施工事例。

二、同步注浆施工技术的原理同步注浆施工技术利用注浆材料填充地下结构物周围的土层空隙，从而增加土体的密实度，并形成一个与结构物紧密结合的注浆体。

这样可以提高地下结构物的整体稳定性，并有效地防止地下水的渗透。

三、同步注浆施工技术的施工过程1. 施工前准备在施工前，需要对施工现场进行详细勘测和设计，以确定注浆工艺和施工参数。

同时还需要准备好注浆设备和材料，确保施工的顺利进行。

2. 注浆孔的开挖根据设计要求，在地下结构物周围钻孔，孔的直径和间距根据具体情况而定。

开挖孔时要注意保持孔壁的垂直度和孔的深度，并确保孔底清洁。

3. 准备注浆材料根据设计要求，按照一定的比例将水泥、砂浆和水混合，并搅拌均匀，形成注浆浆液。

同时还可以根据需要添加适量的硬化剂和改性剂，以提高注浆材料的强度和耐水性。

4. 注浆施工将准备好的注浆材料通过注浆设备送入钻孔中，从孔底开始注入，逐渐向上填充注浆材料，直至填满钻孔。

在注入过程中，需要控制注浆材料的流量和注浆压力，保证注浆材料能够充分填充孔隙并达到设计要求。

5. 注浆固化注浆材料填充孔隙后，需要进行固化处理，通常采用自然固化或辅助固化的方法。

在固化过程中，要注意控制环境温度和湿度，以确保注浆材料的固化质量。

四、同步注浆施工注意事项1. 注浆设备的选择根据施工规模和要求，选择适合的注浆设备和工具。

确保设备的性能稳定可靠，并定期进行维护和保养。

2. 注浆材料的选用根据地下结构物的性质和工程要求，选择适合的注浆材料，并严格按照配比要求进行配制。

在使用过程中，要注意材料的储存和保管，避免受潮和变质。

3. 施工环境的控制在施工过程中，要注意控制施工现场的环境条件，尤其是温度和湿度。

在夏季高温和潮湿的环境中，需要采取相应的措施来确保注浆材料的固化质量。

同步注浆施工技术交底摘要：本文详细介绍了同步注浆施工技术的定义、原理、施工步骤、注意事项以及未来发展趋势。

通过对同步注浆技术的全面了解，以及对应用实例的分析，可以对同步注浆施工技术有更深入的了解和掌握。

1. 引言同步注浆施工技术是土木工程中常用的一种地基处理技术，用于加固和改良土体。

它通过将浆液或其他材料注入地下空隙中，填充土体缝隙，提高土体强度和稳定性，从而达到加固土地的目的。

该技术应用广泛，特别是在基础处理、隧道工程和地下工程等领域。

2. 技术原理同步注浆施工技术通过钢管或注浆管将浆液注入土体中，并在注浆过程中进行监测和调节，以确保浆液在土体中的分布均匀、压力适当。

这种施工技术可以有效地填充土壤裂隙，提高土壤的密度和坚固程度，从而增强地质体的承载力和稳定性。

3. 施工步骤同步注浆施工技术一般包括以下步骤：（1）前期准备：包括钻孔、清理孔底、安装注浆管等工作。

钢管或注浆管的安装位置应根据设计要求进行布置。

（2）注浆施工：根据需要选择合适的注浆材料，并通过注入管道将浆液注入地下。

同时，应根据注浆仪器的监测数据进行调整和控制。

（3）注浆过程监测：通过测量注浆材料的流量、压力和注浆管的沉降情况等参数，对注浆施工过程进行实时监测和控制。

如发现异常情况，应及时采取措施进行调整。

（4）结束工作：在注浆施工完成后，需要对钻孔进行封堵处理，并对施工区域进行清理。

4. 注意事项同步注浆施工技术在实际应用中需要注意以下几点：（1）注浆材料的选择要符合设计要求，且应确保其质量稳定。

（2）注浆施工过程中需加强监测和控制，及时调整工艺参数，确保注浆效果。

（3）施工人员需具备一定的技术经验和操作能力，合理分配施工人员，确保施工安全。

（4）注浆施工期间，应与周边施工单位和居民进行有效的沟通和协调，最大限度减少施工对周边环境的影响。

5. 发展趋势同步注浆施工技术在土木工程中的应用前景广阔，随着科学技术的进步和工程实践的发展，其发展趋势主要体现在以下几个方面：（1）材料创新：注浆材料的研发和应用将更加注重环保性能和可持续性，以满足社会对工程环保要求的不断提高。

同步注浆技术交底一、施工概述同步注浆与盾构掘进同时进行，通过同步注浆系统及盾尾的注浆管，在盾构向前推进盾尾空隙形成的同时进行，同步注浆在盾尾空隙形成的极短的时间内将其填充密实，从而使周围岩土体获得及时的支撑，可有效的防止土体的坍塌，控制地表的沉降。

同步注浆原理见下图：同步注浆原理示意图二、人员、机械配置每作业班同步注浆施工人员配备表同步注浆设备配备表三、施工工艺流程注浆流程见下图：四、浆液生产运输方案：1、浆液生产通知：（1）当前环掘进完成后，即进入管片拼装阶段。

此时综合管理值班工程师根据当前情况，初步确认设备及其他系统满足正常掘进要求后，通知浆液站生产砂浆，同时通知砂浆生产方量及即将开挖的管片环号（里程）。

（2）方量确定方量根据当前地质情况，综合考虑前一环掘进中注浆压力和实际注浆量进行确定，一般在开挖间隙体积的1.5~2倍之间，即20~27m3。

2、浆液生产及存储浆液站根据主控室通知的里程，结合泥水站出渣情况，通过试验室得到并确认配比后进行生产砂浆，砂浆生产后临时存储在工作井反力架上的储浆灌，存储方量为10m3。

储浆灌排空后连续生产剩余砂浆。

3、砂浆运输综合管理值班工程师综合考虑各种运输要求，适时通知电瓶车进行砂浆运输；电瓶车得到通知后，及时运输砂浆。

4、砂浆转存电瓶车到达拖车砂浆泵处时，由注浆班工人及时将砂浆转存至盾G0拖车上储浆灌内，整个过程中，电瓶车和拖车上的储浆灌都必须处于搅拌状态。

转存完成以后，立即对泵送管路进行清洗。

5、生产运输注意事项（1）生产运输相关各部门应定期检查设备及配套设施，保证砂浆的及时连续供应。

（2）电瓶车储浆灌长时间静置后，要对泵浆阀进行清洗，确认阀门无赌塞后方能接收砂浆。

（3）砂浆运输过程中，不能长时间静置无搅拌。

（4）及时对各环节的管路、阀门及泵送设备进行清洗。

五、注浆方法1、盾构机掘进开始的同时，即进行同步注浆。

注浆细节如下：（1）由负责注浆的值班工程师与操作手商量确定注浆压力及注浆速度。

承包单位：中铁十七局集团有限公司合同号：监理单位：上海三维工程建设咨询有限公司编号：技术交底记录A3.12承包单位：中铁十七局集团有限公司合同号：监理单位：上海三维工程建设咨询有限公司编号：技术交底记录A3.12承包单位：中铁十七局集团有限公司合同号：监理单位：上海三维工程建设咨询有限公司编号：技术交底记录A3.12承包单位：中铁十七局集团有限公司合同号：监理单位：上海三维工程建设咨询有限公司编号：技术交底记录A3.12承包单位：中铁十七局集团有限公司合同号：监理单位：上海三维工程建设咨询有限公司编号：技术交底记录A3.12下面的是2016年经典励志语录，需要的朋友可以欣赏，不需要的朋友下载后可以编辑删除！！谢谢！！1、有来路，没退路;留退路，是绝路。

2、为目标，晚卧夜半，梦别星辰，脚踏实地，凌云舍我其谁!3、做一题会一题，一题决定命运。

4、静下来，铸我实力;拼上去，亮我风采。

5、拼一载春秋，搏一生无悔。

6、狠抓基础是成功的基础，持之以恒是胜利的保证。

7、把汗水变成珍珠，把梦想变成现实!8、拧成一股绳，搏尽一份力，狠下一条心，共圆一个梦。

9、每天都是一个起点，每天都有一点进步，每天都有一点收获!10、22.对命运承诺，对承诺负责11、我自信，故我成功，我行，我一定能行。

12、不敢高声语，恐惊读书人。

13、高三高考高目标，苦学善学上好学。

14、争分夺秒巧复习，勤学苦练创佳绩、攀蟾折桂，舍我其谁。

15、眼泪不是我们的答案，拼搏才是我们的选择。

16、站在新起点，迎接新挑战，创造新成绩。

17、遇难心不慌，遇易心更细。

18、乐学实学，挑战高考;勤勉向上，成就自我。

19、努力造就实力，态度决定高度20、忘时，忘物，忘我。

诚实，朴实，踏实。

21、精神成人，知识成才，态度成全。

22、作业考试化，考试高考化，将平时考试当高考，高考考试当平时。

23、我高考我自信我成功!24、23.再苦再累不掉队，再难再险不放弃25、拼搏高考，今生无悔;越过高三，追求卓越!26、挑战人生是我无悔的选择，决胜高考是我不懈的追求。

一、交底目的为确保同步注浆施工过程中的安全，预防事故发生，提高施工人员的安全意识和操作技能，特制定本安全技术交底。

二、交底内容1. 人员要求（1）所有参与同步注浆施工的人员必须经过专业培训，取得相关操作资格证书。

（2）进入施工现场必须佩戴安全帽、防护眼镜、防尘口罩、防滑鞋等个人防护用品。

（3）酒后、疲劳、身体不适者严禁上岗作业。

2. 施工准备（1）施工前应对施工现场进行全面检查，确保场地平整、排水畅通、照明充足。

（2）检查注浆设备、管路、阀门等是否完好，压力表、流量计等计量器具是否准确。

（3）检查施工图纸、技术规范和操作规程，确保施工符合相关要求。

3. 施工操作（1）严格按照施工图纸和技术规范进行施工，确保注浆位置、深度、压力等参数符合要求。

（2）注浆过程中，密切观察压力表、流量计等计量器具，发现异常情况立即停止施工，查找原因并采取措施。

（3）注浆过程中，保持施工区域整洁，严禁乱扔杂物。

（4）同步注浆作业与盾构掘进同步进行，注入量应与掘进速度相适应，并在每段隧道推进前做出明确规定和严格执行。

4. 安全注意事项（1）注浆过程中，严禁在注浆孔附近停留，防止密封胶冲式阀门破裂伤人。

（2）注浆开始时，要先开进浆阀，再关闭泄浆阀；注浆结束时，要先打开泄浆阀，再关闭进浆阀。

避免两个阀门同时关闭，防止压力陡然升高，产生危险。

（3）注浆泵及管路内压力未降至零时，不准拆除管路或松开管路接头，以免浆液喷出伤人。

（4）注浆泵由专人负责操作，未经同意其他人不得操作。

（5）注浆人员必须经过专门培训，熟练掌握有关作业规程。

5. 事故应急处理（1）发生注浆事故时，立即停止施工，切断电源，隔离事故现场。

（2）立即启动应急预案，组织人员抢救伤员，并拨打急救电话。

（3）配合相关部门进行调查和处理，查明事故原因，采取有效措施防止类似事故再次发生。

三、交底人及接受人1. 交底人：XXX2. 接受人：所有参与同步注浆施工的人员四、交底时间XXXX年XX月XX日五、备注1. 本安全技术交底为模板，具体内容可根据实际情况进行调整。

技术交底记录A3.12
交底内容：
（2）、同步注浆的速度与压力应与盾构机的掘进速度相匹配，压力过低不能保证注浆质量，压力过高容易导致盾尾刷被击穿造成漏浆。

4根同步注浆管路必须保持畅通，注浆时1、3对角两路或2、4对角两路必须同时对称注浆，注浆管如被堵塞，必须在12小时内疏通完毕。

（3）、同步注浆注浆方量要结合土的渗透系数、土方超方量及地面沉降，综合考虑。

本区间注浆方量控制在2.6～3.6方，如发生出土超方根据具体超方量适当加注，如发生地面隆起过大（隆起量＞10mm），则降低注浆压力适当少注。

（4）、浆液下井前需对浆液的质量进行验收，浆液的稠度、和易性、均匀性、含粒状杂物的最大粒径均应符合规范的技术要求，不合格的浆液禁止下井。

（5）、浆液运输过程中不应离析和沉淀，运输到一号台车时需先开动搅拌装置，将浆液搅拌均匀再将其泵送到盾构机储浆罐，盾构机储浆罐里的搅拌装置要时刻保证运转。

（6）、每班工作结束后，压浆管道均须用水循环泵洗、清空。

如果停机间隔时间过长（超过2小时），应及时清洗注浆管后再停机，黑白班换班期间（停机超过12小时）还应注入膨润土防止注浆管被倒流浆液堵塞，严禁在同步注浆系统堵塞的情况下进行掘进。

（7）、如实填写盾构施工过程压浆记录表，并在换班时做好交接工作。

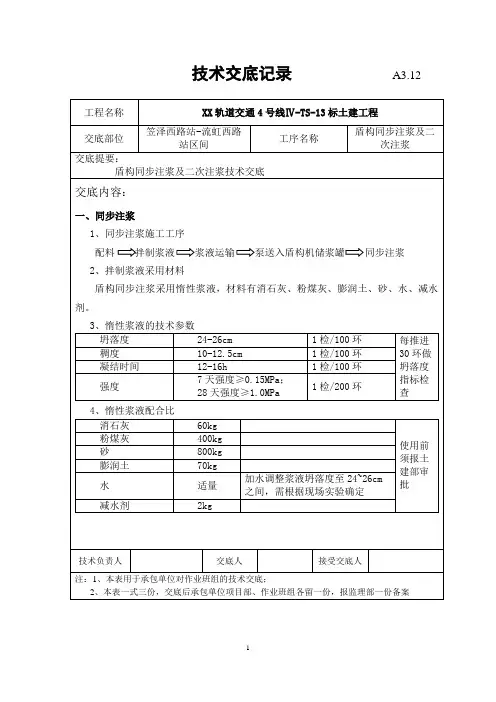

同步注浆及二次注浆技术交底
技术交底记录
（轨道交通工程）
编号：
（2）注浆的方式
采用盾构壁后同步注浆的方式，当盾构机掘进时，注浆可根据预先设定的注浆压力，由控制程序自动调整注浆速度，当注浆压力达到设定值时，自行停止注浆。

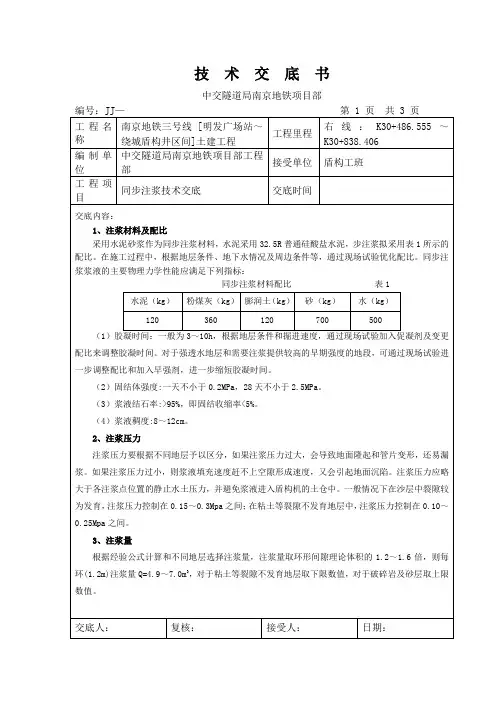

（3）砂浆质量控制及配比
针对本盾构隧道针对本盾构隧道洞身地质水文情况，采用8h、10h两种具有不同凝结时间的浆液配比。

对材料计量进行严格控制。

材料允许计量误差：水泥、粉煤灰、膨润土、减水和水±2%，砂±3%。

适当延长搅拌时间，以增加浆液的和易性（流动性）。

经过多次试配实验确定采用以下经试验室试配的配合比，其比例和性能如下：。
