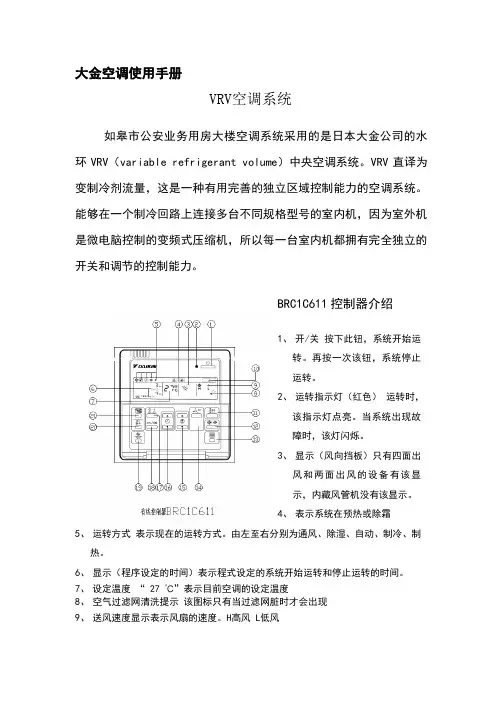

大金空调使用手册VRV空调系统如皋市公安业务用房大楼空调系统采用的是日本大金公司的水环VRV（variable refrigerant volume）中央空调系统。

VRV直译为变制冷剂流量，这是一种有用完善的独立区域控制能力的空调系统。

能够在一个制冷回路上连接多台不同规格型号的室内机，因为室外机是微电脑控制的变频式压缩机，所以每一台室内机都拥有完全独立的开关和调节的控制能力。

BRC1C611控制器介绍1、开/关按下此钮，系统开始运转。

再按一次该钮，系统停止运转。

2、运转指示灯（红色）运转时，该指示灯点亮。

当系统出现故障时，该灯闪烁。

3、显示（风向挡板）只有四面出风和两面出风的设备有该显示，内藏风管机没有该显示。

4、表示系统在预热或除霜5、运转方式表示现在的运转方式。

由左至右分别为通风、除湿、自动、制冷、制热。

6、显示（程序设定的时间）表示程式设定的系统开始运转和停止运转的时间。

7、设定温度“ 27 ℃”表示目前空调的设定温度8、空气过滤网清洗提示该图标只有当过滤网脏时才会出现9、送风速度显示表示风扇的速度。

H高风 L低风10、显示表示处于集中控制下或非主控制器表示该控制器不能进行冷暖切换（没有该显示的控制器为主控制器）11、运转模式转换选择钮：按动该按钮则设备运转模式在通风、除湿、制冷、制热切换。

（非主控制器只能在主控制器执行的模式下进行转换：当主控制器为制冷时，可以进行通风、除湿、制冷运转，当主控制器是制热时只能进行通风和制热运转。

）12、风扇速度控制钮可根据要求选择风扇的速度，“高”“低”。

13、空气滤尘网清扫指示复位钮。

14、风向调节钮（风管机没有该功能）。

15、温度设定钮：可设定需要的使用温度，该温度为设备工作目标温度。

16、时间调节钮与17、18键配合使用17、定时开、关机启动/停止钮18、定时开、关机确定/取消钮19、设置及检查钮（只有专业人员操作）20、HRV风机风量高低设置钮21、HRV风机工作模式选择钮下列现象并不表示空调机异常。

大金空调面板使用方法
以下是大金空调面板的使用方法：
1. 开机：按下电源按钮，风机和灯都会亮起来，表示空调已经开机了。

2. 温度设定：按下温度调节键，可以调节空调的温度。

一般情况下，温度调节范围为16 ~ 32。

3. 模式设定：按下模式键，可以选择不同的模式，如制冷、制热、除湿、送风等。

4. 风量调节：按下风量键，可以调节空调的风量大小。

一般情况下，风量调节范围为自动、静音、一级、二级、三级等。

5. 定时设置：按下定时器键，可以设置空调的定时开/关机功能。

可以根据需要选择开机或关机时间，如2小时后、4小时后等。

6. 儿童锁：按下儿童锁键，可以锁定面板上的按钮，防止儿童误操作。

7. 清洗提醒：当空调使用时间较长或者灰尘较多时，面板上的清洗灯会亮起来，提醒用户需要进行清洗。

8. 室内温度显示：面板上通常都有一个室温显示器，可以显示当前室内的温度，方便用户了解室内环境。

以上就是大金空调面板的基本操作方法，用户可以根据需要进行选择和调节，以获得更舒适的使用体验。

大金中央空调控制面板图文说明大金中央空调控制面板图文说明随着寒潮来临，越来越多的用户拨打大金空调售后服务电话来咨询大金空调制热模式怎么设置的问题，在整个咨询过程当中，大金空调售后维修小编发现很多用户不清楚大金空调控制面板上面的按键都代表着什么功能。

为解决用户的这一困扰，大金空调维修小编特意整理了大金中央空调控制面板详细说明，方便用户主观了解各按键功能还是图文的形式来说明：(常见的大金中央空调控制面板图)1．开／关钮：按下按钮，则系统开始运转，再按一次按钮，则系统停止运转。

2、运转指示灯（红色）：在运转时，该指示灯点亮。

3、显示在控制下转换：当该显示出现时，不能使用控制器进行制冷、制热、、除湿运转的转换。

4、显示摆动挡板：可进行固定风向和自动摆动设定；可通过21键来进行调节。

5、显示（设定温度）：可通过17键来调节温度。

6、显示（运转方式）：该显示表示现在运转的方式；可通过20键来调节。

7、显示（程序设定的时间）：该显示表示程序的系统开始运转和停止运转的时间。

8、显示（检验／试运转）：当按下检验／试运转按钮时，该显示表示系统现在的运转方式。

9、显示（处于集中控制之下）：当该显示出现时，表示系统处于集中控制之下（本显示不是标准规格）。

10、显示（送风速度）：该显示表示风扇的速度，“低”或“高”。

11、显示（空气滤尘网清扫时期）：请参照室内机附带的使用说明书。

12、显示（除霜／热起动）：⑴ 除霜运转：随着室外机盘管上凝结的冰霜增多，制热效果将降低，系统将自动进入除霜运转；室内机风扇停止运转，控制器上显示“”（除霜／热起动）；除霜运转6至8分钟（最长10分钟）以后，系统将回到制热运转。

⑵ 热起动：为了防止在制热开始运转时，从室内机吹出冷风，室内机的风扇自动停止运转。

控制器上显示“ ”（除霜／热起动）。

13、定时器方式启动／停止钮：由专业人员操作。

14、定时器开／关钮：由专业人员操作。

15、检验／运转钮：本按钮仅可由专业的维修人员进行维修时使用！正常运转时请勿使用！16、程序设定时间钮：使用该钮，可设定程序“启动或停止”系统运转的时间。

大金空调使用说明书公司工程部制作年月日1．开／关钮：按下按钮，则系统开始运转，再按一次按钮，则系统停止运转。

2．运转指示灯（红色）：在运转时，该指示灯点亮。

3．“”显示在控制下转换：当该显示出现时，不能使用控制器进行制冷、制热、、除湿运转的转换。

4．“”显示摆动挡板：可进行固定风向和自动摆动设定；可通过21键来进行调节。

5．“”显示（设定温度）：可通过17键来调节温度。

6．“”“”“”“”显示（运转方式）：该显示表示现在运转的方式；可通过20键来调节。

7．“”显示（程序设定的时间）：该显示表示程序的系统开始运转和停止运转的时间。

8．“”显示（检验／试运转）：当按下检验／试运转按钮时，该显示表示系统现在的运转方式。

9．“”显示（处于集中控制之下）：当该显示出现时，表示系统处于集中控制之下（本显示不是标准规格）。

10．“”显示（送风速度）：该显示表示风扇的速度，“低”或“高”。

11．“”显示（空气滤尘网清扫时期）：请参照室内机附带的使用说明书。

12．“”显示（除霜／热起动）：⑴除霜运转随着室外机盘管上凝结的冰霜增多，制热效果将降低，系统将自动进入除霜运转；室内机风扇停止运转，控制器上显示“”（除霜／热起动）；除霜运转6至8分钟（最长10分钟）以后，系统将回到制热运转。

⑵热起动为了防止在制热开始运转时，从室内机吹出冷风，室内机的风扇自动停止运转。

控制器上显示“”（除霜／热起动）。

13．定时器方式启动／停止钮：由专业人员操作。

14．定时器开／关钮：由专业人员操作。

15．检验／运转钮：本按钮仅可由专业的维修人员进行维修时使用！正常运转时请勿使用！16．程序设定时间钮：使用该钮，可设定程序“启动或停止”系统运转的时间。

17．温度设定钮：使用该钮，可设定温度调节器的设定温度。

18．空气滤尘网清扫指示复位钮：请参照室内机附带的使用说明书。

19．风扇速度控制钮：按该钮，可根据您的要求选择风扇的速度，“低”或“高”。

大金VRV 空调系统安装、调试、维修《讲义稿》（VRV ）Variable Refrigerant V olume 可变冷媒量，变频控制直接冷媒空调系统。

随着楼房环境质量的不断提高和楼房功能的日趋多样化，对空调系统灵活的扩展能力和空调性能的要求越来越高。

在VRV 系统中使用新型润滑油控制系统来管理制冷机油，用于稳定冷媒量的新机械结构配备PID 控制系统，新型的自动容量平衡回路能稳定冷媒环境的流量，使配管的长度最大可扩展到100米（PID ＝比例积分微分控制）可精确控制内机容量50％～130％，独立控制采用中央控制传输线将控制线集中在1根2芯公共配线上（超微传输系统）使安装更方便、快捷。

（一）外机容量 8匹－10匹范围最多可联接13台－16台内机内机容量0.8匹－10匹范围可挑选可选内机：VIC 单相220～240/50Hz 相 380V 50Hz 8 8HP 1010HP 热泵（二）室外机到最远的内机管道最长100米，室外机冷媒管到室内第一只分枝接头最长可接40米，外机内机高低差50米，内机外机高低差40米，超级配线系统，能将室外与室内机之间开关、制冷、制热、温度设定、环境温度故障信息等信号集中到双芯无极性公共配线中，不必担心公共配线接线错误，公共配线最长延伸可达2000米。

（2公里）25:1HP 32:1.25HP 40:1.6HP 50:2HP 100:4HP 125:5HP（三）空调安装流程图：制作施工图——要明确内外机及遥控，选择配件的连接关系，制作控制配线系统图。

安装室内机——要确认机种名，规格及容量、避免装错。

冷媒配管工程——要注意系统内干燥、清洁。

排水配管工程——要向下倾斜1/100米风管道工程——要确保足够的风量。

隔热工程——防热材料之接口，不应有空隙。

电气工程——每一台室外机必经安装独立线路开关，压缩机电机计算电流是铭牌所显示电流值1.2倍。

安装室外机——要防止通风短路，维修空间。

大金空调使用说明书公司工程部制作年月日1．开／关钮：按下按钮，则系统开始运转，再按一次按钮，则系统停止运转。

2．运转指示灯（红色）：在运转时，该指示灯点亮。

3．“”显示在控制下转换：当该显示出现时，不能使用控制器进行制冷、制热、、除湿运转的转换。

4．“”显示摆动挡板：可进行固定风向和自动摆动设定；可通过21键来进行调节。

5．“”显示（设定温度）：可通过17键来调节温度。

6．“”“”“”“”显示（运转方式）：该显示表示现在运转的方式；可通过20键来调节。

7．“”显示（程序设定的时间）：该显示表示程序的系统开始运转和停止运转的时间。

8．“”显示（检验／试运转）：当按下检验／试运转按钮时，该显示表示系统现在的运转方式。

9．“”显示（处于集中控制之下）：当该显示出现时，表示系统处于集中控制之下（本显示不是标准规格）。

10．“”显示（送风速度）：该显示表示风扇的速度，“低”或“高”。

11．“”显示（空气滤尘网清扫时期）：请参照室内机附带的使用说明书。

12．“”显示（除霜／热起动）：⑴除霜运转随着室外机盘管上凝结的冰霜增多，制热效果将降低，系统将自动进入除霜运转；室内机风扇停止运转，控制器上显示“”（除霜／热起动）；除霜运转6至8分钟（最长10分钟）以后，系统将回到制热运转。

⑵热起动为了防止在制热开始运转时，从室内机吹出冷风，室内机的风扇自动停止运转。

控制器上显示“”（除霜／热起动）。

13．定时器方式启动／停止钮：由专业人员操作。

14．定时器开／关钮：由专业人员操作。

15．检验／运转钮：本按钮仅可由专业的维修人员进行维修时使用！正常运转时请勿使用！16．程序设定时间钮：使用该钮，可设定程序“启动或停止”系统运转的时间。

17．温度设定钮：使用该钮，可设定温度调节器的设定温度。

18．空气滤尘网清扫指示复位钮：请参照室内机附带的使用说明书。

19．风扇速度控制钮：按该钮，可根据您的要求选择风扇的速度，“低”或“高”。

大金空调面板使用方法大金空调是一款性能优良、操作简便的家用空调产品，其面板设计合理，功能丰富，使用起来非常方便。

下面将为大家介绍大金空调面板的使用方法，希望能帮助大家更好地使用这款空调产品。

首先，我们来看一下大金空调面板的基本功能按钮。

在大金空调面板上，通常会有开关机按钮、模式选择按钮、温度调节按钮、风速调节按钮、定时开关按钮等。

这些按钮通常都有清晰的标识，使用起来非常直观。

接下来，我们来详细了解一下大金空调面板的使用方法。

首先是开关机按钮，这个按钮通常是最显眼的，按下这个按钮可以实现空调的开关机操作。

在使用空调时，我们首先需要按下开关机按钮，等待空调启动后再进行其他操作。

模式选择按钮是大金空调面板上的另一个重要按钮，通过这个按钮可以选择不同的工作模式，比如制冷模式、制热模式、除湿模式等。

在使用空调时，根据实际需要选择合适的工作模式，以达到最佳的舒适效果。

温度调节按钮可以用来调节空调的制冷或制热温度，通过按下“+”和“-”按钮可以调节温度值。

在夏季使用空调时，可以将温度调低，而在冬季使用空调时，则可以将温度调高，以保持室内舒适的温度。

风速调节按钮可以用来调节空调送风的风速，通常有高速、中速、低速等档位可供选择。

在使用空调时，可以根据实际需要选择合适的风速档位，以获得最佳的送风效果。

定时开关按钮是大金空调面板上的另一个实用功能，通过这个按钮可以设置空调的定时开关机时间。

在使用空调时，如果需要在一定时间后自动开关机，可以通过定时开关按钮来设置，非常方便。

除了以上介绍的基本功能按钮外，大金空调面板上还可能配有其他功能按钮，比如清洁按钮、静音按钮等。

这些功能按钮可以帮助用户更好地使用空调，提升使用体验。

总的来说，大金空调面板的使用方法非常简单，只需要按照标识操作即可。

希望通过本文的介绍，您能更好地掌握大金空调面板的使用方法，为您的生活带来更多的舒适和便利。

祝您生活愉快！。

SHANGHAI DAIKIN AIR CONDITIONING CO., LTD.远程监控接口 安装调试说明书一、注意事项：1．本说明书适用于上海大金空调远程监控接口的安装及调试使三、RS232/485接口板安装步骤1.拉开下回风格栅；2.旋下两颗螺钉；3.卸下面板；4.卸下电气盒盖板；5.卸下上面板；6.向下斜拉，取下面板；7.卸下电气盒；8.准备好监控板，及其附件；9.在盒体上插入插脚；10.安装监控板；11.插上接线孔保护套；12.将黑白信号线接入第一组螺栓；黄蓝电源线插入插孔；信号线(附配)插入白色插座。

13.安装上盒盖；14.将监控盒装在电气盒后面；15.安装电气盒；16.将电源线另一头插在空调电脑板上，注意极性一致；17.信号线接在P1、P2上，18.盖上电气盒盖板；19.将九孔信号线与监控板接口连接；20.另一头与电脑连接；21.开启电脑，进行调试；22.调试结束后，装上面板。

23.装下面板；24.拧紧螺钉；25.盖紧盖板，改造结束。

注：新监控板安装步骤及方法与旧监控板一致。

四、监控板设置在使用监控板之前需根据要求对监控板进行设置工作，具体设置方法，及设置内容如下：⒈按下方框所示按钮，红灯闪烁。

⒉遥控器过60秒后显示“88”。

⒊再过15秒后显示正常。

⒋持续按TEST键4秒，遥控器如图显示“10”。

⒌按下图示按钮直到遥控器显示⒍按下图示按钮直到遥控器显“20”。

示“15”。

⒎按下时钟键改变显示屏左边数值，按下时钟键改变显示屏右边数值。

根据附表中的项目来改变设置。

在“20”项目下的设置完毕后按一下左图中的按钮。

⒏持续按TEST键4秒，遥控⒐持续按TEST键4秒，遥控器器显示“40”。

显示“50”后再根据步骤7进行相关操作。

10.所有项目设置完毕后，按下11.再按下监控板上“SS1”键，图中白色框里的按钮然后按60秒后遥控器显示“88”。

“TEST”键，遥控器显示正常。

60秒后遥控器显示“88”。

大金空调使用说明书公司工程部制作年月日1．开／关钮：按下按钮，则系统开始运转，再按一次按钮，则系统停止运转。

2．运转指示灯（红色）：在运转时，该指示灯点亮。

3．“”显示在控制下转换：当该显示出现时，不能使用控制器进行制冷、制热、、除湿运转的转换。

4．“”显示摆动挡板：可进行固定风向和自动摆动设定；可通过21键来进行调节。

5．“”显示（设定温度）：可通过17键来调节温度。

6．“”“”“”“”显示（运转方式）：该显示表示现在运转的方式；可通过20键来调节。

7．“”显示（程序设定的时间）：该显示表示程序的系统开始运转和停止运转的时间。

8．“”显示（检验／试运转）：当按下检验／试运转按钮时，该显示表示系统现在的运转方式。

9．“”显示（处于集中控制之下）：当该显示出现时，表示系统处于集中控制之下（本显示不是标准规格）。

10．“”显示（送风速度）：该显示表示风扇的速度，“低”或“高”。

11．“”显示（空气滤尘网清扫时期）：请参照室内机附带的使用说明书。

12．“”显示（除霜／热起动）：⑴除霜运转随着室外机盘管上凝结的冰霜增多，制热效果将降低，系统将自动进入除霜运转；室内机风扇停止运转，控制器上显示“”（除霜／热起动）；除霜运转6至8分钟（最长10分钟）以后，系统将回到制热运转。

⑵热起动为了防止在制热开始运转时，从室内机吹出冷风，室内机的风扇自动停止运转。

控制器上显示“”（除霜／热起动）。

13．定时器方式启动／停止钮：由专业人员操作。

14．定时器开／关钮：由专业人员操作。

15．检验／运转钮：本按钮仅可由专业的维修人员进行维修时使用！正常运转时请勿使用！16．程序设定时间钮：使用该钮，可设定程序“启动或停止”系统运转的时间。

17．温度设定钮：使用该钮，可设定温度调节器的设定温度。

18．空气滤尘网清扫指示复位钮：请参照室内机附带的使用说明书。

19．风扇速度控制钮：按该钮，可根据您的要求选择风扇的速度，“低”或“高”。

大金UWYJ－3550－7100开机调试事项公司是一个技术服务公司，大家要有高度钻研技术的精神，努力去了解在技术上的需求，并作出迅速而有效的工作，来满足日益变化的空调工作。

（一）DAIKIN 3550B（100冷吨）7100B（200冷吨）热泵机组开机前先要管道冲洗干净，保证管道内充足的水量，运转时还要排除管道内的空气，当排除空气时要观察膨胀水箱内要有充足的水量。

水量要求：UWYJ1180型最大水量338升/分最小水量135升/分UWYJ1500型最大水量430升/分最小水量175升/分UWYJ1800型最大水量516升/分最小水量210升/分UWYJ2360型最大水量677升/分最小水量275升/分UWYJ3000型最大水量860升/分最小水量345升/分UWYJ3550型最大水量1018升/分最小水量410升/分UWYJ7100型最大水量2093升/分最小水量700升/分主机要求：①主电源绝缘电阻1MΩ以上②压缩机绝缘电阻1MΩ以上③风机绝缘电阻1MΩ以上④水泵绝缘电阻1MΩ以上⑤曲转箱电加热绝缘电阻MΩ(实际阻值数据)⑥AXP①－②要接好靶式流量器或水泵联锁线，如果未接好会显示90故障。

⑦电源R/S/T/N接好送电后，如果相位不对显示U1这时断电调正相线即可。

⑧注意检查每台风机转向。

（二）机组运转时需要电流①3550B机组标准电流380V电压时制热190A 制冷197A (最大电流296A)400V电压时制热185A 制冷191A415V电压时制热183A 制冷189A②7100B机组标准电流380V电压时制热365A 制冷386A (最大电流549A)400V电压时制热384A 制冷406A415V电压时制热399A 制冷422A（三）风冷热泵推签管道内流速要求（管道大小直径一样）水泵排出主管 2.4－3.6米/秒水泵吸入主管 1.2－2.1米/秒一般主管 1.2－4.5米/秒初始管0.9－3.0米/秒一般支管 1.5－3.0米/秒水道配管0.9－2.1米/秒排水管0.6－1.5米/秒一般流速控制在 2.5米/秒以下☆：尽量少用角阀及球阀（四）型号、马力及冷媒量/自重UWYJ1180 40匹R－22 37kg 1500kg UWYJ1500 50匹R－22 42kg 1800kg UWYJ1800 60匹R－22 50kg 1950kg UWYJ2360 80匹R－22 37 kg×2 2900kg UWYJ3000 100匹R－22 42 kg×2 3500kg UWYJ3550 120匹R－22 50 kg×2 3800kg UWYJ7100 240匹R－22 95 kg×2 8000kg （五）主要保护元件及作用防冻结26wL 断OFF 1.5℃开ON 4℃水桶可溶栓熔化70℃～75℃（一次性）高压安全阀打开ON 29.4～32.2kg/cm2（一次性）高压保护断OFF 27.5kg/cm2通ON 25.5kg/cm2（自动复位）低压保护断OFF 0.2kg/cm2通ON 1.2kg/cm2 （自动复位）压机高压排气口高温保护断OFF 130℃通ON 120℃☆：配线要求：断水(AXP) 水泵联锁接线①②逆相（U1）第一次接通电源显示（六）压缩机运转23W 温控器LED显示52P 外接水泵继电器（37--38）AXP 水泵联锁（1---2）52C 压缩机运转用42C 压缩机△角形启动用6C 压缩机启动用20R1 （12％）通电运转全部断电100％运转20R2 （40％）通电运转全部断电100％运转20R3 （70％）通电运转全部断电100％运转20R7 降压用20R8 喷射开始卸载起动（防止液击产生）（七）不显示代码故障（不是主机故障）①水泵工作，主机不运转。

大金家用空调VRV140J开机调试家用VRV-140J（RMX 140JVM）开机调试 (VRV=Variable Refrigerant Volume)主机功能：家用VRV-140J机组是一个高端技术、高质量的空调，最多能够接一拖七台内机运转，是复杂的居住环境空调。

制冷、制热时，最大功率可达到6.5HP，外机内机设计为节能型控制，制冷时运转频率可从25Hz～98Hz运转，制热时运转频率可从30Hz～105Hz运转，能够保证房间内精确温度控制。

外风机控制系统为直流变频控制，可一年四季制冷运转或低气温制热运转控制，制冷、制热、气管等温控制。

BP要求：家用VRV对BP安装、焊接、接线要求很高。

焊接时一定要用湿布裹好，防止焊接时高温烧坏热敏电阻，如果焊接时烧坏热敏电阻，只能外部追加热敏电阻、紧固在损坏位置上（旧件取不出）不能装错。

如有错误会影响电子膨胀阀的开启度。

如有BP装置空接头，暂时不用的（如少接一台内机）一定要接一段铜管后再密封焊接，而且还要做好保温以防产生凝露水。

BP装置可以悬吊于天花板上，也可以挂在墙上，但倾斜度必须在±5度以内，BP装置内部已进行整体发泡保温，如果需拆除螺丝，螺孔要求用铝制胶带封闭以防结露水。

热敏电阻位置和连接器的插脚编号(G-代表气管/ L-代表液管) (1-2)DLA (3-4)DGA黑色线(5-6)DLB (7-8)DGB蓝色线 (9-10)DLC (11-12)DGC黄色线调试要求：试运转前，检查外机至BP1/BP2/BP3之间接线，打开液管阀门、气管阀门。

第一次接通电源后外机监控电脑板显示888，LED闪烁，过一分钟后闪烁BP连接室内机BP1连接内机台数；BP2连接内机台数；BP3连接内机台数。

如果显示正确就按SW6开关确认，闪烁就转变为持续点亮；如果室内机台数跟监控器上显示台数不符合就重新扫描，再不对，需检查BP至内外机的接线，重新再扫描确认，室外机接BP控制电线一定要先接BP1，然后接BP2、BP3。

大金空调控制面板说明大金空调控制面板说明1．开／关钮：按下按钮，则系统开始运转，再按一次按钮，则系统停止运转。

2、运转指示灯（红色）：在运转时，该指示灯点亮。

3、显示在控制下转换：当该显示出现时，不能使用控制器进行制冷、制热、、除湿运转的转换。

4、显示摆动挡板：可进行固定风向和自动摆动设定；可通过21键来进行调节。

5、显示（设定温度）：可通过17键来调节温度。

6、显示（运转方式）：该显示表示现在运转的方式；可通过20键来调节。

7、显示（程序设定的时间）：该显示表示程序的系统开始运转和停止运转的时间。

8、显示（检验／试运转）：当按下检验／试运转按钮时，该显示表示系统现在的运转方式。

9、显示（处于集中控制之下）：当该显示出现时，表示系统处于集中控制之下（本显示不是标准规格）。

10、显示（送风速度）：该显示表示风扇的速度，“低”或“高”。

11、显示（空气滤尘网清扫时期）：请参照室内机附带的使用说明书。

12、显示（除霜／热起动）：⑴ 除霜运转随着室外机盘管上凝结的冰霜增多，制热效果将降低，系统将自动进入除霜运转；室内机风扇停止运转，控制器上显示“”（除霜／热起动）；除霜运转6至8分钟（最长10分钟）以后，系统将回到制热运转。

⑵ 热起动为了防止在制热开始运转时，从室内机吹出冷风，室内机的风扇自动停止运转。

控制器上显示“ ”（除霜／热起动）。

13、定时器方式启动／停止钮：由专业人员操作。

14、定时器开／关钮：由专业人员操作。

15、检验／运转钮：本按钮仅可由专业的维修人员进行维修时使用！正常运转时请勿使用！16、程序设定时间钮：使用该钮，可设定程序“启动或停止”系统运转的时间。

17、温度设定钮：使用该钮，可设定温度调节器的设定温度。

18、空气滤尘网清扫指示复位钮：请参照室内机附带的使用说明书。

19、风扇速度控制钮：按该钮，可根据您的要求选择风扇的速度，“低”或“高”。

20、运转方式选择钮：按该钮，可选择系统的运转方式。

远程监控接口安装调试说明书SHANGHAI DAIKIN AIR CONDITIONING CO., LTD.一、注意事项：1．本说明书适用于上海大金空调远程监控接口的安装及调试使用。

2．适用机型：FVY71/125LMV。

L3．适用接口：RS232/485接口。

二、准备工作1．在改造前准备好监控板及附件，十字螺丝刀，尖头钳，9 孔信号线（见下图）及调试用笔记本电脑。

2．改造时应由两人进行。

3．9 孔信号线示意图XH插座针号D-sub 9P 针针号信号名１５ＧＮＤ２空３４ＥＲ４空５７ＲＴＳ６３ＴＸＤ７８ＣＴＳ８２ＲＸＤ三、RS232/485 接口板安装步骤1. 拉开下回风格栅；2. 旋下两颗螺钉；3. 卸下面板；4. 卸下电气盒盖板；5. 卸下上面板；6. 向下斜拉，取下面板；7. 卸下电气盒；8. 准备好监控板，及其附件；9. 在盒体上插入插脚；10. 安装监控板；11. 插上接线孔保护套；12. 将黑白信号线接入第一组螺栓；黄蓝电源线插入插孔；RS232 信号线( 附配) 插入白色插座。

13. 安装上盒盖；14. 将监控盒装在电气盒后面；15. 安装电气盒；16. 将电源线另一头插在空调电脑板上，注意极性一致；17. 信号线接在P 1、P2上，18. 盖上电气盒盖板；19. 将九孔信号线与监控板接口连接；20. 另一头与电脑连接；21. 开启电脑，进行调试；22. 调试结束后，装上面板。

23. 装下面板；24. 拧紧螺钉；25.盖紧盖板，改造结束。

注：新监控板安装步骤及方法与旧监控板一致。

四、监控板设置在使用监控板之前需根据要求对监控板进行设置工作，具体设置方法，及设置内容如下：⒈按下方框所示按钮，红灯闪烁。

⒉遥控器过60秒后显示“88”。

⒊再过15秒后显示正常。

⒋持续按TEST键4秒，遥控器如图显示“10”。

⒌按下图示按钮直到遥控器显示⒍按下图示按钮直到遥控器显“20”。

示“15”。

⒎按下时钟键改变显示屏左边数值，按下时钟键改变显示屏右边数值。
