大金空调开机调试流程
- 格式:ppt
- 大小:6.57 MB
- 文档页数:26
目录1.启动和停止i-ManagerⅢ的运行 (1)1.1启动运行 (1)1.2停止运行(直至关闭电源) (2)1.3停电管理:自动停止/再启动 (2)1.4应急停机管理:失火状态/解除失火状态 (2)2.登录/退出登录 (4)2.1登录i-ManagerⅢ (4)2.2退出登录 (4)3.操作详述 (5)3.1管理组 (5)3.1.1状态监视列表 (5)3.1.2启动/停止操作 (9)3.1.3显示详细信息 (9)3.1.4设置设备 (11)3.1.5表列查看功能 (17)3.2控制组 (18)3.2.1监视控制组 (19)3.2.2通过控制组进行集中控制 (19)3.3图像浏览 (21)3.3.1基本原理 (21)3.3.2状态监视 (22)3.3.3控制各管理点和控制组 (23)3.4设定日程计划 (23)3.4.1日程基本原理 (24)3.4.2管理基准日历 (24)3.4.3创建调度程序 (24)3.4.4年度历 (25)3.4.5每周日程 (26)3.4.6执行日程 (28)3.4.7启用/禁止指令 (30)3.4.8复制日程表 (30)3.4.9删除日程 (31)3.4.10日程的更名 (32)3.5联锁功能 (33)3.5.1设定联锁程序 (34)3.5.2设置应急停止程序 (37)3.6数据管理 (42)3.6.1大楼管理应用 (42)3.6.2配置租户 (43)3.6.3图形报告 (47)3.6.4电力按比例分配设置(选项) (55)3.7系统选项 (56)3.7.1配置管理组 (57)3.7.2配置控制组 (60)3.7.3配置用户登录 (63)3.7.4编辑管理点 (68)3.7.5设置集中控制 (69)3.7.6配置蜂鸣器 (70)3.7.7配置日志选项 (71)3.7.8调节时间 (71)3.7.9启用确认对话框 (72)3.7.10设置夏日制时间 (73)3.7.11自动转换 (73)3.7.12可调节温度 (75)3.7.13温度极限 (76)3.7.14制热模式最佳化 (77)3.8窗口之间的移动 (77)3.8.1简单移动 (78)3.8.2通过保留按钮进行的移动 (78)3.8.3自动循环顺序 (79)3.9帮助 (81)3.10异常显示和日志管理 (81)3.10.1显示故障消息 (82)3.10.2操作人员日志显示功能 (82)3.10.3详细日志窗口 (83)1.启动和停止i-ManagerⅢ的运行1.1启动运行如下所示,计算机电源接通时,i-ManagerⅢ就开始工作。

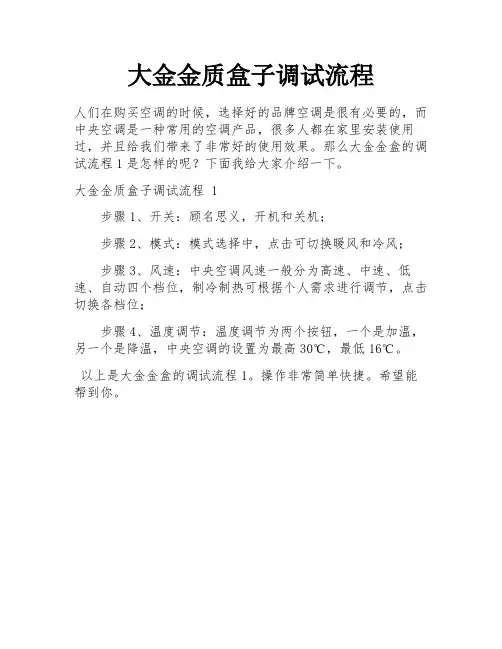

大金金质盒子调试流程
人们在购买空调的时候,选择好的品牌空调是很有必要的,而中央空调是一种常用的空调产品,很多人都在家里安装使用过,并且给我们带来了非常好的使用效果。
那么大金金盒的调试流程1是怎样的呢?下面我给大家介绍一下。
大金金质盒子调试流程 1
步骤1、开关:顾名思义,开机和关机;
步骤2、模式:模式选择中,点击可切换暖风和冷风;
步骤3、风速:中央空调风速一般分为高速、中速、低速、自动四个档位,制冷制热可根据个人需求进行调节,点击切换各档位;
步骤4、温度调节:温度调节为两个按钮,一个是加温,另一个是降温,中央空调的设置为最高30℃,最低16℃。
以上是大金金盒的调试流程1。
操作非常简单快捷。
希望能帮到你。
空调系统调试步骤一、空调系统调试前的准备工作在进行空调系统的调试之前,需要做一些准备工作,以确保系统能够正常运行并且调试的结果准确可靠。
具体的准备工作包括以下几个步骤:1. 确认系统安装完毕:确保空调系统的安装工作已经完成,并且系统的所有组件都已经正确连接和安装。
2. 准备调试工具:准备好所需的调试工具,包括压力表、温度计、多用表等,以便进行系统的各项参数测量和调试。
3. 检查电源供应:确认空调系统的电源供应是否正常,并且电压稳定。
4. 清洁系统:确保空调系统内部和外部的清洁,包括清洗过滤器、清理冷凝器和蒸发器等。
二、1. 验证系统工作状态:首先,需要验证空调系统的整体工作状态,包括外部机组和室内机组的运转是否正常,系统是否有异常噪音或异味等。
如果发现异常情况,应及时排查并解决。
2. 测量冷媒压力:使用压力表对空调系统的冷媒压力进行测量,包括高压侧和低压侧的压力。
根据压力表的读数,可以初步了解系统的工作状态并进行调整。
3. 测量温度差:使用温度计对室内机组和室外机组的供回气温度进行测量,并计算室内外温度差。
温度差的大小直接关系到空调系统的制冷或制热效果,需要根据实际情况进行调整。
4. 检查制冷效果:通过测量空调系统的制冷效果,可以判断其制冷性能是否正常。
这包括测量室内的湿度和温度,并比较设定温度和实际温度之间的差异,调整制冷效果以满足需求。
5. 检查制热效果:类似地,对于制热功能的调试,需要测量室内的湿度和温度,并与设定温度进行比较。
根据调试结果,可以进行必要的调整和修正。
6. 检查空气流量:确保空调系统的空气流量正常,包括室内和室外的空气流量。
可以使用测量设备进行对比,以判断空气流量是否达到设计要求。
7. 校准控制参数:最后,根据调试结果,对空调系统的控制参数进行校准和调整。
这包括设定温度范围、湿度控制、风速调节等方面的参数。
三、空调系统调试后的工作在完成空调系统的调试之后,还需要进行一些后续的工作,以确保系统的长期稳定运行。
大金空调面板使用方法
以下是大金空调面板的使用方法:
1. 开机:按下电源按钮,风机和灯都会亮起来,表示空调已经开机了。
2. 温度设定:按下温度调节键,可以调节空调的温度。
一般情况下,温度调节范围为16 ~ 32。
3. 模式设定:按下模式键,可以选择不同的模式,如制冷、制热、除湿、送风等。
4. 风量调节:按下风量键,可以调节空调的风量大小。
一般情况下,风量调节范围为自动、静音、一级、二级、三级等。
5. 定时设置:按下定时器键,可以设置空调的定时开/关机功能。
可以根据需要选择开机或关机时间,如2小时后、4小时后等。
6. 儿童锁:按下儿童锁键,可以锁定面板上的按钮,防止儿童误操作。
7. 清洗提醒:当空调使用时间较长或者灰尘较多时,面板上的清洗灯会亮起来,提醒用户需要进行清洗。
8. 室内温度显示:面板上通常都有一个室温显示器,可以显示当前室内的温度,方便用户了解室内环境。
以上就是大金空调面板的基本操作方法,用户可以根据需要进行选择和调节,以获得更舒适的使用体验。
大金空调使用说明书公司工程部制作年月日1.开/关钮:按下按钮,则系统开始运转,再按一次按钮,则系统停止运转。
2.运转指示灯(红色):在运转时,该指示灯点亮。
3.“”显示在控制下转换:当该显示出现时,不能使用控制器进行制冷、制热、、除湿运转的转换。
4.“”显示摆动挡板:可进行固定风向和自动摆动设定;可通过21键来进行调节。
5.“”显示(设定温度):可通过17键来调节温度。
6.“”“”“”“”显示(运转方式):该显示表示现在运转的方式;可通过20键来调节。
7.“”显示(程序设定的时间):该显示表示程序的系统开始运转和停止运转的时间。
8.“”显示(检验/试运转):当按下检验/试运转按钮时,该显示表示系统现在的运转方式。
9.“”显示(处于集中控制之下):当该显示出现时,表示系统处于集中控制之下(本显示不是标准规格)。
10.“”显示(送风速度):该显示表示风扇的速度,“低”或“高”。
11.“”显示(空气滤尘网清扫时期):请参照室内机附带的使用说明书。
12.“”显示(除霜/热起动):⑴除霜运转随着室外机盘管上凝结的冰霜增多,制热效果将降低,系统将自动进入除霜运转;室内机风扇停止运转,控制器上显示“”(除霜/热起动);除霜运转6至8分钟(最长10分钟)以后,系统将回到制热运转。
⑵热起动为了防止在制热开始运转时,从室内机吹出冷风,室内机的风扇自动停止运转。
控制器上显示“”(除霜/热起动)。
13.定时器方式启动/停止钮:由专业人员操作。
14.定时器开/关钮:由专业人员操作。
15.检验/运转钮:本按钮仅可由专业的维修人员进行维修时使用!正常运转时请勿使用!16.程序设定时间钮:使用该钮,可设定程序“启动或停止”系统运转的时间。
17.温度设定钮:使用该钮,可设定温度调节器的设定温度。
18.空气滤尘网清扫指示复位钮:请参照室内机附带的使用说明书。
19.风扇速度控制钮:按该钮,可根据您的要求选择风扇的速度,“低”或“高”。
大金空调控制面板说明大金空调控制面板说明1.开/关钮:按下按钮,则系统开始运转,再按一次按钮,则系统停止运转。
2、运转指示灯(红色):在运转时,该指示灯点亮。
3、显示在控制下转换:当该显示出现时,不能使用控制器进行制冷、制热、、除湿运转的转换。
4、显示摆动挡板:可进行固定风向和自动摆动设定;可通过21键来进行调节。
5、显示(设定温度):可通过17键来调节温度。
6、显示(运转方式):该显示表示现在运转的方式;可通过20键来调节。
7、显示(程序设定的时间):该显示表示程序的系统开始运转和停止运转的时间。
8、显示(检验/试运转):当按下检验/试运转按钮时,该显示表示系统现在的运转方式。
9、显示(处于集中控制之下):当该显示出现时,表示系统处于集中控制之下(本显示不是标准规格)。
10、显示(送风速度):该显示表示风扇的速度,“低”或“高”。
11、显示(空气滤尘网清扫时期):请参照室内机附带的使用说明书。
12、显示(除霜/热起动):⑴ 除霜运转随着室外机盘管上凝结的冰霜增多,制热效果将降低,系统将自动进入除霜运转;室内机风扇停止运转,控制器上显示“”(除霜/热起动);除霜运转6至8分钟(最长10分钟)以后,系统将回到制热运转。
⑵ 热起动为了防止在制热开始运转时,从室内机吹出冷风,室内机的风扇自动停止运转。
控制器上显示“ ”(除霜/热起动)。
13、定时器方式启动/停止钮:由专业人员操作。
14、定时器开/关钮:由专业人员操作。
15、检验/运转钮:本按钮仅可由专业的维修人员进行维修时使用!正常运转时请勿使用!16、程序设定时间钮:使用该钮,可设定程序“启动或停止”系统运转的时间。
17、温度设定钮:使用该钮,可设定温度调节器的设定温度。
18、空气滤尘网清扫指示复位钮:请参照室内机附带的使用说明书。
19、风扇速度控制钮:按该钮,可根据您的要求选择风扇的速度,“低”或“高”。
20、运转方式选择钮:按该钮,可选择系统的运转方式。
大金空调使用说明书公司工程部制作年月日1.开/关钮:按下按钮,则系统开始运转,再按一次按钮,则系统停止运转。
2.运转指示灯(红色):在运转时,该指示灯点亮。
3.“”显示在控制下转换:当该显示出现时,不能使用控制器进行制冷、制热、、除湿运转的转换。
4.“”显示摆动挡板:可进行固定风向和自动摆动设定;可通过21键来进行调节。
5.“”显示(设定温度):可通过17键来调节温度。
6.“”“”“”“”显示(运转方式):该显示表示现在运转的方式;可通过20键来调节。
7.“”显示(程序设定的时间):该显示表示程序的系统开始运转和停止运转的时间。
8.“”显示(检验/试运转):当按下检验/试运转按钮时,该显示表示系统现在的运转方式。
9.“”显示(处于集中控制之下):当该显示出现时,表示系统处于集中控制之下(本显示不是标准规格)。
10.“”显示(送风速度):该显示表示风扇的速度,“低”或“高”。
11.“”显示(空气滤尘网清扫时期):请参照室内机附带的使用说明书。
12.“”显示(除霜/热起动):⑴除霜运转随着室外机盘管上凝结的冰霜增多,制热效果将降低,系统将自动进入除霜运转;室内机风扇停止运转,控制器上显示“”(除霜/热起动);除霜运转6至8分钟(最长10分钟)以后,系统将回到制热运转。
⑵热起动为了防止在制热开始运转时,从室内机吹出冷风,室内机的风扇自动停止运转。
控制器上显示“”(除霜/热起动)。
13.定时器方式启动/停止钮:由专业人员操作。
14.定时器开/关钮:由专业人员操作。
15.检验/运转钮:本按钮仅可由专业的维修人员进行维修时使用!正常运转时请勿使用!16.程序设定时间钮:使用该钮,可设定程序“启动或停止”系统运转的时间。
17.温度设定钮:使用该钮,可设定温度调节器的设定温度。
18.空气滤尘网清扫指示复位钮:请参照室内机附带的使用说明书。
19.风扇速度控制钮:按该钮,可根据您的要求选择风扇的速度,“低”或“高”。
大金VRV空调控制器使用说明
①如何开关机:
开关机由控制器右上角按钮i来操作。
按下此按钮,运转指示灯(红色)亮,则空调开始按照用户预设的状态运行;再次按下此按钮,红灯熄灭,空调停止运行。
②主控的概念和作用:
对于同一室外机所带的室内机系统,其中必须有一台室内机控制器被设为主控,以便来对整个系统选择运转模式切换。
设定主控后,该系统的冷热模式切换便由主控来确定,其他控制器只能在送风模式和主控所选定的运转模式之间选择。
主控制器就是遥控器面板上未显示3的遥控器,有该显示的即为付遥控器。
③如何更改运行模式
在主遥控器上按下按钮|2?即可在各运转模式之间转换。
在7所示的位置处会依次出现风扇,水滴,字符A,雪花,太阳的符号。
风扇即表示送风模式,水滴为除湿模式,字符A表示该系统为集中监控,雪花为制冷,太阳为加热。
④如何调整温度
按钮18即为温度调节按钮。
向上表示增加温度设定值,向下减少温度设定值。
⑤如何调整风量
按下按钮20可在高低风速之间切换,H为高风,L为低风。
⑥如何调整导流方向
按下按钮22即可在固定风向和摆动风向之间切换。
⑦如何查看报警
当系统发生故障报警时,会在控制器的液晶显示屏的最左侧壹格显示出相应的报警代码。
代码闪烁,记下该代码,从故障代码对应表中查出此代码的含义。
如需专业人员提供支持,可事先告知此代码。
REMOTE CONTROLLER
⑥⑤④③② O
遥控器
CONTROL REMOTO
© @ @)。
大金空调使用说明书公司工程部制作年月日1.开/关钮:按下按钮,则系统开始运转,再按一次按钮,则系统停止运转。
2.运转指示灯(红色):在运转时,该指示灯点亮。
3.“”显示在控制下转换:当该显示出现时,不能使用控制器进行制冷、制热、、除湿运转的转换。
4.“”显示摆动挡板:可进行固定风向和自动摆动设定;可通过21键来进行调节。
5.“”显示(设定温度):可通过17键来调节温度。
6.“”“”“”“”显示(运转方式):该显示表示现在运转的方式;可通过20键来调节。
7.“”显示(程序设定的时间):该显示表示程序的系统开始运转和停止运转的时间。
8.“”显示(检验/试运转):当按下检验/试运转按钮时,该显示表示系统现在的运转方式。
9.“”显示(处于集中控制之下):当该显示出现时,表示系统处于集中控制之下(本显示不是标准规格)。
10.“”显示(送风速度):该显示表示风扇的速度,“低”或“高”。
11.“”显示(空气滤尘网清扫时期):请参照室内机附带的使用说明书。
12.“”显示(除霜/热起动):⑴除霜运转随着室外机盘管上凝结的冰霜增多,制热效果将降低,系统将自动进入除霜运转;室内机风扇停止运转,控制器上显示“”(除霜/热起动);除霜运转6至8分钟(最长10分钟)以后,系统将回到制热运转。
⑵热起动为了防止在制热开始运转时,从室内机吹出冷风,室内机的风扇自动停止运转。
控制器上显示“”(除霜/热起动)。
13.定时器方式启动/停止钮:由专业人员操作。
14.定时器开/关钮:由专业人员操作。
15.检验/运转钮:本按钮仅可由专业的维修人员进行维修时使用!正常运转时请勿使用!16.程序设定时间钮:使用该钮,可设定程序“启动或停止”系统运转的时间。
17.温度设定钮:使用该钮,可设定温度调节器的设定温度。
18.空气滤尘网清扫指示复位钮:请参照室内机附带的使用说明书。
19.风扇速度控制钮:按该钮,可根据您的要求选择风扇的速度,“低”或“高”。
大金空调操作方法大金空调操作方法大金空调是一种高质量、高性能的空调产品,为了最大程度地满足用户的需求,大金空调提供了一系列的操作方法。
以下是大金空调的操作方法,这些方法会详细介绍如何打开、关闭、调节温度以及使用其他额外功能。
1. 打开空调大金空调有多种打开方式,可以使用遥控器、面板按钮或者手机应用程序。
通常情况下,遥控器是最常用的选择。
使用遥控器打开空调的方法如下:1.1 找到遥控器上的电源按钮,通常用一个大的圆形图标表示。
1.2 按下电源按钮,空调的显示屏上会显示出当前空调的状态,并启动空调。
1.3 确保空调显示屏上显示的是当前的室内温度和设定的温度。
2. 关闭空调关闭空调同样可以使用遥控器、面板按钮或者手机应用程序。
使用遥控器关闭空调的方法如下:2.1 找到遥控器上的电源按钮,通常用一个大的圆形图标表示。
2.2 按下电源按钮,空调的显示屏上会不再显示温度,并停止工作。
3. 调节温度大金空调允许用户根据需要调节室内温度。
使用遥控器调节温度的方法如下:3.1 找到遥控器上的温度调节按钮,通常有两个按钮,一个用于调高温度,一个用于调低温度。
3.2 按下调高温度的按钮,将使室内温度上升;按下调低温度的按钮,将使室内温度下降。
3.3 注意,用户可以根据需要多次按下调高或调低温度的按钮,以达到合适的温度。
4. 空调模式选择大金空调提供多种模式供用户选择,如制冷模式、制热模式、通风模式和自动模式。
使用遥控器选择空调模式的方法如下:4.1 找到遥控器上的模式选择按钮,通常有一个按钮上有多个图标,表示不同的模式。
4.2 按下模式选择按钮,空调的显示屏上会显示出可供选择的模式,并根据用户的选择进行调整。
4.3 用户可以根据需要多次按下模式选择按钮,以切换到不同的模式。
5. 风速调节大金空调还允许用户调节风速,以更好地满足用户的需要。
使用遥控器调节风速的方法如下:5.1 找到遥控器上的风速调节按钮,通常有多个按钮,每个按钮表示不同的风速档位。
大金家用空调VRV140J开机调试家用VRV-140J(RMX 140JVM)开机调试 (VRV=Variable Refrigerant Volume)主机功能:家用VRV-140J机组是一个高端技术、高质量的空调,最多能够接一拖七台内机运转,是复杂的居住环境空调。
制冷、制热时,最大功率可达到6.5HP,外机内机设计为节能型控制,制冷时运转频率可从25Hz~98Hz运转,制热时运转频率可从30Hz~105Hz运转,能够保证房间内精确温度控制。
外风机控制系统为直流变频控制,可一年四季制冷运转或低气温制热运转控制,制冷、制热、气管等温控制。
BP要求:家用VRV对BP安装、焊接、接线要求很高。
焊接时一定要用湿布裹好,防止焊接时高温烧坏热敏电阻,如果焊接时烧坏热敏电阻,只能外部追加热敏电阻、紧固在损坏位置上(旧件取不出)不能装错。
如有错误会影响电子膨胀阀的开启度。
如有BP装置空接头,暂时不用的(如少接一台内机)一定要接一段铜管后再密封焊接,而且还要做好保温以防产生凝露水。
BP装置可以悬吊于天花板上,也可以挂在墙上,但倾斜度必须在±5度以内,BP装置内部已进行整体发泡保温,如果需拆除螺丝,螺孔要求用铝制胶带封闭以防结露水。
热敏电阻位置和连接器的插脚编号(G-代表气管/ L-代表液管) (1-2)DLA (3-4)DGA黑色线(5-6)DLB (7-8)DGB蓝色线 (9-10)DLC (11-12)DGC黄色线调试要求:试运转前,检查外机至BP1/BP2/BP3之间接线,打开液管阀门、气管阀门。
第一次接通电源后外机监控电脑板显示888,LED闪烁,过一分钟后闪烁BP连接室内机BP1连接内机台数;BP2连接内机台数;BP3连接内机台数。
如果显示正确就按SW6开关确认,闪烁就转变为持续点亮;如果室内机台数跟监控器上显示台数不符合就重新扫描,再不对,需检查BP至内外机的接线,重新再扫描确认,室外机接BP控制电线一定要先接BP1,然后接BP2、BP3。
大金线控简易使用说明书
1 控制开关
2 指示灯
3 显示副遥控(不能切换制冷。
制热模式,无此显示为主遥控)
4 摆风
5 温度显示
6 模式
7 定时时间 8显示试运行9集成控制10风速档 11清洗过滤网12制热防冷风 13定时设定14确认 15检查 16调整时间
17调整温度 18 减除滤网清洗 19调整风速 20调整模式
21调整摆风 22显示无此功能
请您在主遥控上调整模式(20)设定您所需的模式,调整温度(17),调整风速(19)然后按控制开关(1)开机指示红灯(2)亮,运行正常。
如指示灯(2)红灯闪烁,说明空调系统运转不正常,请看(7)(8)闪烁处故障代码,请断开内外机电源后重启,重启时间为12分钟左右,内外机正常工作请耐心等待。
如指示红灯仍在闪烁,请拨打保修电话4或2报修,请告知线控器上显示的故障代码,及时判断显示故障的原因并处理。
简易故障处理:
U1 相序错误或缺相处理:三根火线任意两根调换或其中火线断开的请通知电工处理。
U2 电源异常处理:测量三根火线电压是否为380左右如正常请重启。
U4 通讯故障处理:外机电源是否断开,合上电源断路器。
U9 室内外之间传送故障处理:检查该系统内所有内机的线控器是否有显示,请通知电工检查内机是否有电。
如上述故障未能处理,请拨打保修电话。
远程监控接口安装调试说明书SHANGHAI DAIKIN AIR CONDITIONING CO., LTD.一、注意事项:1.本说明书适用于上海大金空调远程监控接口的安装及调试使用。
2.适用机型:FVY71/125LMV。
L3.适用接口:RS232/485接口。
二、准备工作1.在改造前准备好监控板及附件,十字螺丝刀,尖头钳,9 孔信号线(见下图)及调试用笔记本电脑。
2.改造时应由两人进行。
3.9 孔信号线示意图XH插座针号D-sub 9P 针针号信号名15GND2空34ER4空57RTS63TXD78CTS82RXD三、RS232/485 接口板安装步骤1. 拉开下回风格栅;2. 旋下两颗螺钉;3. 卸下面板;4. 卸下电气盒盖板;5. 卸下上面板;6. 向下斜拉,取下面板;7. 卸下电气盒;8. 准备好监控板,及其附件;9. 在盒体上插入插脚;10. 安装监控板;11. 插上接线孔保护套;12. 将黑白信号线接入第一组螺栓;黄蓝电源线插入插孔;RS232 信号线( 附配) 插入白色插座。
13. 安装上盒盖;14. 将监控盒装在电气盒后面;15. 安装电气盒;16. 将电源线另一头插在空调电脑板上,注意极性一致;17. 信号线接在P 1、P2上,18. 盖上电气盒盖板;19. 将九孔信号线与监控板接口连接;20. 另一头与电脑连接;21. 开启电脑,进行调试;22. 调试结束后,装上面板。
23. 装下面板;24. 拧紧螺钉;25.盖紧盖板,改造结束。
注:新监控板安装步骤及方法与旧监控板一致。
四、监控板设置在使用监控板之前需根据要求对监控板进行设置工作,具体设置方法,及设置内容如下:⒈按下方框所示按钮,红灯闪烁。
⒉遥控器过60秒后显示“88”。
⒊再过15秒后显示正常。
⒋持续按TEST键4秒,遥控器如图显示“10”。
⒌按下图示按钮直到遥控器显示⒍按下图示按钮直到遥控器显“20”。
示“15”。
⒎按下时钟键改变显示屏左边数值,按下时钟键改变显示屏右边数值。
