安装基础识图.

安装管道施工图识图基础知识管道施工图识读1. 设计规范要求，暖气支管不得小于DN20。

2. 保温常规做法――给水：防结露保温，热水：保温，消防：不保温，冷冻水：连阀门都需保温，冷却水：按设计要求，未要求可以不作。

一般吊顶里的管道均需保温。

给水：暗敷防结露保温;明敷穿越门厅、卧室和客厅过门处必须做防结露保温。

排水：暗敷做防结露保温;明敷公共厕所座便上反水弯必须做。

管井里除消防、喷洒管道管道外均做保温。

3. 镀锌钢管连接方式：《DN100丝接，>DN100可焊接(需防腐)，可法兰焊接(需二次镀锌)，少量可丝扣法兰连接。

4. 管道外皮距墙距离为25-50mm。

5. 采暖干管接立管时，当立管直线管段<15m时，采用2个90。

弯头，当直线管段>15m时采用3个90。

弯头。

6. 施工时，排水管宁高勿低，地漏宁低勿高。

7. 标高规定：室内管道一般为管中，室外管道排水为管内底，给水为管顶。

8. 暖气片中应与窗同轴。

9. 闸阀：开关作用，阻力系数0.5;截止阀：调节开关作用，阻力系数19。

10. 补偿器分为：自然补偿，方型胀力，弯头，波纹补偿器，套筒补偿器，球型胀力，角质胀力。

11. 集气罐：干管末端，其管径为末端管道直径的4-6倍。

膨胀水箱：稳压、排气、容纳膨胀水、信号作用。

气压罐：稳压、排气。

膨胀水箱共五根管道：膨胀管、循环管、溢水管、排污管、信号管。

集气罐安装位置：管道接口距集气罐上端2/3，距下端1/3。

12. 按照标准图集，掌握热媒入口情况。

13. PP-R管可以套用铝塑复合管或给水U-PVC管道定额。

14. (1)刚性防水套管：Ⅰ型防水套管，Ⅱ型防水套管，Ⅲ型防水套管Ⅰ型防水套管适用于铸铁管和非金属管;Ⅱ型防水套管适用于钢管;Ⅲ型防水套管适用于钢管预埋，将翼环直接含在钢管上。

(2) 柔性防水套管一般适用于管道穿过墙壁处受有振动或有严密防水要求的构筑物。

(3) 一般管道穿外墙的管道加防水套管。

建筑设备安装识图与施工一、引言建筑设备安装是指在建筑物内安装各种设备、系统以及相关设施的过程。

建筑设备包括暖通设备、电气设备、给排水设备、消防设备等。

在建筑设备安装过程中，准确的识图能力和熟练的施工技术是非常重要的。

本文将介绍建筑设备安装中的识图要点和施工技巧，并通过实例展示，帮助读者理解建筑设备安装的基本原理。

二、建筑设备安装的识图建筑设备安装的识图是指根据设计图纸，识别出建筑设备所需的管道、电缆、设备等的位置和连接方式的过程。

识图应包括设备的位置、尺寸、连接方式、布置图等内容。

2.1 识图方法在进行建筑设备安装识图时，可以采用以下方法：•仔细阅读设计图纸，理解设备的布置和尺寸要求。

•根据设计图纸上的标注和符号，识别出设备的类型和数量。

•利用建筑设备安装的相关知识，确定设备之间的连接方式和布置图。

2.2 识图要点在进行建筑设备安装识图时，需要注意以下要点：•设备的位置应符合设计要求，便于维修和操作。

•确保设备之间的连接方式正确，能够保证设备的正常运行。

•设备的尺寸应与设计图纸一致，确保安装的准确性。

•设备的布置图应详细清晰，便于施工人员理解和操作。

三、建筑设备安装的施工建筑设备安装的施工是指根据识图结果，进行设备的安装和调试的过程。

施工过程中需要注意各项安全措施和质量要求，确保设备的正常运行。

3.1 施工前准备在进行建筑设备安装的施工前，需要进行以下准备工作：•清理施工区域，确保施工区域干净整洁，便于施工操作。

•准备必要的工具和设备，包括起重设备、焊接设备、电动工具等。

•确认设备的数量和规格，准备好所需的管道、电缆、螺栓等附件材料。

3.2 施工流程建筑设备安装的施工流程通常包括以下步骤：1.安装基础：对于重型设备，需要进行基础的浇筑和安装。

基础的选择和施工需要根据设备的重量和使用要求进行确定。

2.安装支架：根据设备的尺寸和重量，安装支架和支撑结构。

支架的类型和布置应符合设计要求。

3.安装管道和电缆：根据设计图纸和识图结果，安装设备所需的管道和电缆。

一、教你看电气系统图（熟悉）电气系统图一般比较抽象，下面看看会有不太帮助从电源引入端开始向配出端顺序看：1、SCB10-2000 10/0.4 D/Yn11干式变压器，10KV/0.4KV，容量2000KVA，高压侧三角形接法，低压侧为星形接法，连接组别为D/Yn11（星三角11点接法）；2、TMY-3[2*(125*10)]+1*(125*10)低压进线柜主母线或低压水平母线规格，125*10硬铜排，3条相线为双排，PEN为单排；3、MT40H1/3P MIC5.0 I=3200A低压总进线自动（万能）断路器，施耐德品牌,电流规格4000A，整定电流（长延时）3200A，性能要求查厂家样本；4、4000/5A进线侧电流互感器变比，4000/55、NS100H/3P I=100A GPU3-60II浪涌保护辅助回路，配施耐德NS100H/3P开关、GPU3-60II浪涌吸收保护器；6、D1:MNS 1000*1000*2200低压柜编号、型号，MNS系列，进线柜尺寸为1000宽、1000深、2200高；7、D2、D3:无功功率补偿电容补偿柜8、GLR-1250/3P,ZWK ARC-12/J带熔断器隔离开关1250A/3P,无功功率自动补偿控制器（安科瑞品牌）12路；9、FYS-0.22浪涌吸收保护（避雷器）；10、NT100-100A熔断器，100A；11、LC1-DPK12M7C施耐德产接触器，需要查产品样本（略），用于自动切换电容器组；12、FK-Dr30/440/7电容器组回路串接电抗器，防止瞬间切换过电流；13、10*MKPg0.44-30-310组电容器，MKPg0.44型号，30KVar、三相；14、D7，含4套NS系列断路器低压出线柜，NS400N/3P 200A表示施耐德NS400N断路器，400A框架，整定电流为200A；15、112KW WDZA-YJY-4*185+E95该出线回路为112KW负荷，出线电缆为无卤低烟A级阻燃（交联聚乙烯绝缘、交联聚乙烯护套），规格为4*185+E95，E95表示PE线规格95；16、ACR220E、300/5安科瑞品牌仪表（出线回路电流表），配300/5电流互感器；17、D9，含MT25H1/3P MIC5.0 I=1600A及2000/5A 低压母联柜，断路器为MT25H1/3P MIC5.0，整定电流1600A，配2000/5A电流互感器。

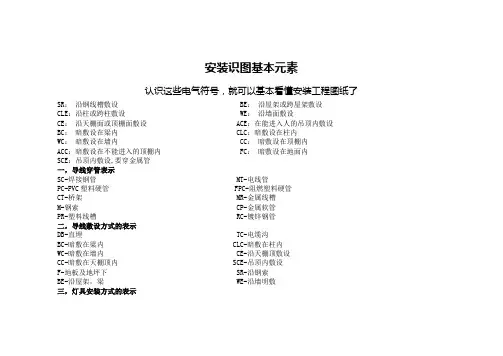

安装识图基本元素认识这些电气符号，就可以基本看懂安装工程图纸了SR：沿钢线槽敷设 BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设 WE：沿墙面敷设CE：沿天棚面或顶棚面敷设 ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内 CLC：暗敷设在柱内WC：暗敷设在墙内 CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内 FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一，导线穿管表示SC-焊接钢管 MT-电线管PC-PVC塑料硬管 FPC-阻燃塑料硬管CT-桥架 MR-金属线槽M-钢索 CP-金属软管PR-塑料线槽 RC-镀锌钢管二，导线敷设方式的表示DB-直埋 TC-电缆沟BC-暗敷在梁内 CLC-暗敷在柱内WC-暗敷在墙内 CE-沿天棚顶敷设CC-暗敷在天棚顶内 SCE-吊顶内敷设F-地板及地坪下 SR-沿钢索BE-沿屋架，梁 WE-沿墙明敷三，灯具安装方式的表示CS-链吊 DS-管吊W-墙壁安装 C-吸顶R-嵌入 S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE 沿柱或跨柱：CLE穿焊接钢管敷设：SC 穿电线管敷设：MT穿硬塑料管敷设：PC 穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT 金属线槽敷设：MR塑料线槽敷设：PR 用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB 电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC 沿或跨柱敷设：AC暗敷设在柱内：CLC 沿墙面敷设：WS暗敷设在墙内：WC 沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC 吊顶内敷设：SCE地板或地面下敷设：FC HSM8-63C/3PDTQ30-32/2P 这两个应该是两种塑壳断路器的型号，HSM8-63C/3P适用于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关其他那些符号都是关于导线穿管和敷设方式的一些表示方法，你对照着查一下矿用铠装控制电缆；MKVV22,MKVV322*0.5,3*0.75,4*4,------37*1.5mm铠装控制电缆；KVV22,KVV32,KVVR222*0.5,3*0.75,4*4,------37*1.5mm铠装屏蔽控制电缆KVVP-22,RVVP-22,KVVRP-22,KVVP2-22,KVVRP2-222*0.5,3*0.75,4*4,------37*1.5mm铠装阻燃控制电缆;ZR-KVV22,ZR-KVV32,ZR-KVVR222*0.5,3*0.75,4*4,------37*1.5mm铠装阻燃屏蔽控制电缆;ZR-KVVP22,ZR-KVVRP22,ZR-KVVP2-22,ZR-KVVRP2-222*0.5,3*0.75,4*4,------37*1.5mm铠装通信电缆;HYA22,HYA23,HYA53,HYV22,HYV23 5对,10对------2400 对,0.4-0.5-0.6-0.7-0.8-0.9线径铠装充油通信电缆;HYAT22,HYAT23,NYAT53 5对,10对------800对0.4-0.5-0.6-0.7-0.8-0.9线径铠装阻燃通信电缆;ZR-HYA22,ZR-HYA23,ZR-HYA53,WDZ-HYA23,WDZ-HYA535对,10对------2400对,0.4-0.5-0.6-0.7-0.8-0.9线径矿用铠装阻燃通信电缆;MHYA22,MHYV22,MHYA32,MHYV325对,10对------200对,0.5-0.6-0.7-0.8-0.9-1.0线径铠装计算机电缆；DJYVP22,ZR-DJYVP22,DJYVRP22,DJYPV22,ZR-DJYPV22DJYPVR22DJYPVP22,DJYPVRP22,ZR-DJYPVP22,ZR-DJYPVPR221*2*0.75 2*2*1.0 3*2*1.5 ------30*2*1.5mm铠装铁路信号电缆；PZY23,PTY23,PZY22,PTY22,PZYH23,PTYH23PZYA23,PZYA22,PZYAH22,PTYAH22,PTYAH32,PZY324芯-6芯-8芯-9芯------6型号含义：R－连接用软电缆（电线），软结构。

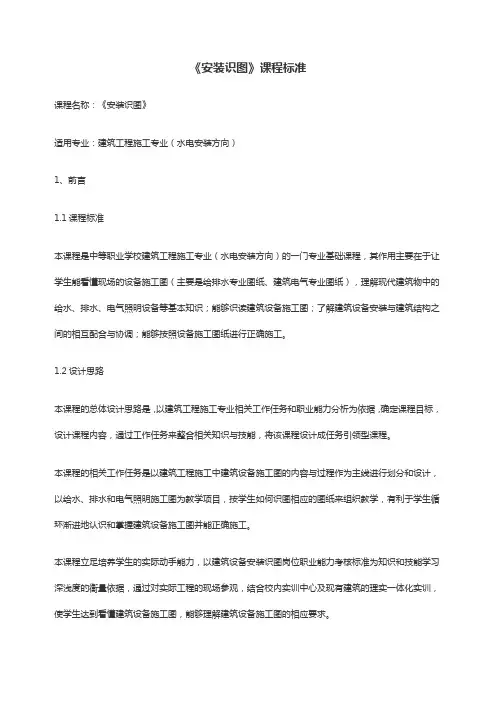

《安装识图》课程标准课程名称：《安装识图》适用专业：建筑工程施工专业（水电安装方向）1、前言1.1课程标准本课程是中等职业学校建筑工程施工专业（水电安装方向）的一门专业基础课程，其作用主要在于让学生能看懂现场的设备施工图（主要是给排水专业图纸、建筑电气专业图纸），理解现代建筑物中的给水、排水、电气照明设备等基本知识；能够识读建筑设备施工图；了解建筑设备安装与建筑结构之间的相互配合与协调；能够按照设备施工图纸进行正确施工。

1.2设计思路本课程的总体设计思路是，以建筑工程施工专业相关工作任务和职业能力分析为依据，确定课程目标，设计课程内容，通过工作任务来整合相关知识与技能，将该课程设计成任务引领型课程。

本课程的相关工作任务是以建筑工程施工中建筑设备施工图的内容与过程作为主线进行划分和设计，以给水、排水和电气照明施工图为教学项目，按学生如何识图相应的图纸来组织教学，有利于学生循环渐进地认识和掌握建筑设备施工图并能正确施工。

本课程立足培养学生的实际动手能力，以建筑设备安装识图岗位职业能力考核标准为知识和技能学习深浅度的衡量依据，通过对实际工程的现场参观，结合校内实训中心及现有建筑的理实一体化实训，使学生达到看懂建筑设备施工图，能够理解建筑设备施工图的相应要求。

本课程建议课时为56时课。

2、课程目标通过学习本课程，掌握现代实际工程建筑设备施工图制图的基础知识，能够识读简单的民用建筑和公共建筑的设备施工图；并能根据检查实际工程的施工情况，看看管线布置和敷设安装是否符合要求；具有施工现场的责任意识、安全意识、团队意识、合作意识、管理意识，具备现场的协调能力；养成良好的职业习惯，到达现场施工员的素质要求；能处理一些施工现场的简单问题，为发展专门化方向的职业能力奠定基础。

培养学生良好的职业素养，使学生养成认真、负责、善于沟通和协作的思想品质，树立服务意识。

能力目标●能读懂简单的建筑设备施工图，能现场绘制简单的建筑设备施工图●能根据建筑设备施工图检查现场的各类设备安装是否规范、是否符合要求，若存在问题及时指出●能协调好建筑结构工程与建筑设备工程的配合施工●具备施工现场管理的基本能力3、课程内容和要求4、实施建议4.1教材编写（1）应依据本课程标准编写教材。

通过本节的学习，您将：安装工程施工图识图；本节第一部分主要通过某大型医院的一个卫生间，如图1设计说明，图2.卫生间设计图例，图3.施工平面图等具体讲解管道安装工程施工图由几部分组成？包含哪些内容？本节第二部分主要通过某大型酒店的一个标准间，如图5设计说明，图6设备材料表，图7电气平面布置图，图8电气系统图等具体讲解电气安装工程施工图的识图。

（一）案例一图纸图1.设计说明（为了节省篇幅摘录其中部分）图2.卫生间设计图例图3.施工平面布置图图4.部分立管系统图（二）案例一解析1、图纸构成。

本例卫生间给排水安装工程图纸由设计施工说明、图例、施工平面布置图、立管系统图、局部放大图，安装详图等组成。

为了简化，省去了局部放大图和卫生间详图。

2、设计施工说明部分。

设计施工说明是有文字和数字组成的，主要阐述工程地理位置、工程概况、设计的依据（建设单位对功能要求，国家规范、行业规范等）、施工要求、设计参数、所选管材、管道连接方式、安装要求、压力要求、采用图集等，这部分必须仔细阅读，是图纸的总纲，直接关系着工程的造价高低。

3、图例部分。

设计图例是看图的模板，说明图例代表说明内容可以在看图过程中进行对照，第一节已经做了详细介绍。

4、施工平面图部分。

平面图是各种管道设备等在水平面上的投影图，为最重要的施工图纸，反映各种管道、卫生设备器具等在平面上的位置关系、走向，也是工程量计算的主要依据，一定要高度重视平面图的识读。

主要读懂以下内容。

4.1管道的规格；本例有De20、De25、De32、De40、De50、De75、De110等。

4.2管道的数量（按照图纸上面比例尺和建筑结构尺寸计算）；本单元下有详细讲解。

4.3阀门的种类、规格、数量；本例每层有旋塞阀DN15、DN25、DN40，冲洗阀DN20等。

4.4大便器的种类（蹲式还是坐式，有水箱还是冲洗阀冲洗）、数量；本例是每层有坐式大便器2个、蹲式大便器3个。

4.5小便器的种类（壁挂还是立式）规格、数量；本例是每层有壁挂式小便器5个。
