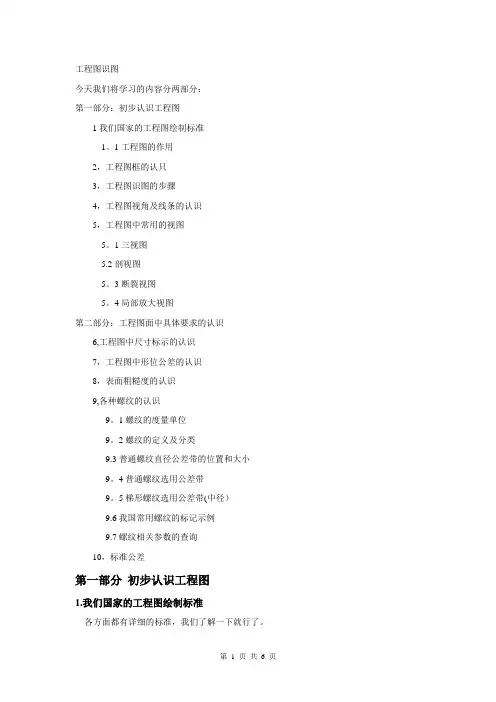

工程图识图今天我们将学习的内容分两部分：第一部分：初步认识工程图1我们国家的工程图绘制标准1。
1工程图的作用2，工程图框的认只3，工程图识图的步骤4，工程图视角及线条的认识5，工程图中常用的视图5。
1三视图5.2剖视图5。
3断裂视图5。
4局部放大视图第二部分：工程图面中具体要求的认识6,工程图中尺寸标示的认识7，工程图中形位公差的认识8，表面粗糙度的认识9,各种螺纹的认识9。
1螺纹的度量单位9。
2螺纹的定义及分类9.3普通螺纹直径公差带的位置和大小9。
4普通螺纹选用公差带9。

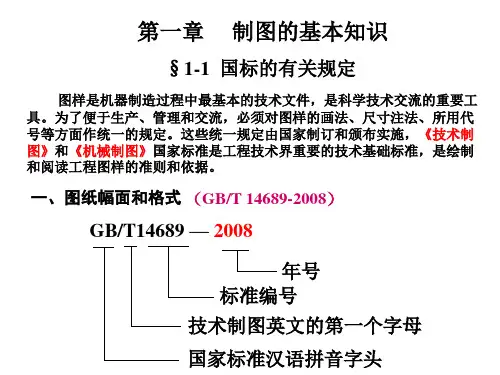

5梯形螺纹选用公差带(中径）9.6我国常用螺纹的标记示例9.7螺纹相关参数的查询10，标准公差第一部分初步认识工程图1.我们国家的工程图绘制标准各方面都有详细的标准，我们了解一下就行了。
1。
1工程图的作用工程图是表达设计者设计意图的重要方法，是零件加工制造、装配的依据，工程图被誉为“工程技术界语言”，如果你不识工程图，相当于你听不懂与你交流的人语言，接下来你的工作将无法开展.如果你对工程图的具体要求不完全懂,理解模棱两可,靠猜来展开工作，那你的工作质量要打个大大的问号，这样下去早晚会给公司造成损失，最终你的收入也会受损失，严重的话你的工作还会不保。
所以我们在坐的各位,一定要重视对工程图的认识。
2，工程图框的认识2。
1 工程图图幅工程图的图幅有A0,A1,A2，A3，A4共5种。
具体采用哪种，根据零件的大小来选用。
2.2工程图图框工程图图框分为横框和竖框，具体采用哪种,根据所画零件的形状来选用。
下图这张是我们公司的最新的一份工程图，我们来看看各部分的功能认识工程图框。
pdf2。
3 图框的认识2。
3.1图框最外围的是工程图的坐标，由字母和数字组成,一般从右向左看,例如:A3图区尺寸6。
2和0。
6。
2.3.2 图框的右下角一般有：1、工程图的投影视角，分为第一视角和第三视角（如何区分及它前的不同点，后面专门讲）2、公司的LOGO和名称。
建筑工程识图基本知识工程建设时所用的图样称工程图，它是工程建设中不可缺少的基本文件之一。
工程建设中，在设计阶段要用图纸表达意图，比较方案，据以编制概预算；在施工阶段要据以组织生产，选料放样，制作安装；峻工后据以进行验收，编制决算和经济分析。
因此工程图被称为工程的技术语言，工程建设的从业人员必须掌握识读工程图的技能。
工程图以画法几何的投影原理为基础，按照国家颁布的制图标准进行绘制。
建筑工程图是工程图的一种，遵循着一般工程图的表达原则，但又具有本专业的特点。
一、投影的概念和正投影投影原理是以物体被光线照射会有影子落到地面或墙上的现象为根源而产生的。
在画法几何中，用一组假想的光线，将物体的材料、重量等物理性质撇开，仅将物体所占据的空间几何形体投射到一个平面上去，称为投影法。
假想的投射光线落影的平面称为投影面，投影面上物体的影像称为投影。
投影可分为中心投影和平行投影两类。
由一点发出的射线所产生的投影称为中心投影，中心投影具有发散性。
某些立体图就是用中心投影原理绘制的，如鸟瞰图即为使用一点中心投影原理绘制的。
由相互平行的投射线所产生的投影称为平行投影，平行投影的投射线与投影面垂直产生的投影称正投影，投射线与投影面不垂直产生的投影称为斜投影。
由于正投影投射线垂直于投影面，投射线互相平行，物体的形状和大小不受各部位与投影面之间距离的影响，能够准确、真实地反映平面的形状和大小，所以工程图一般是用正投影法绘制的，基本投影原理如图1.1.4。
二、点、线、面的正投影点构成线，线构成面，面构成体，各种形体都可以看成是由点、线、面所组成，所以首先应了解点、线、面的投影规律。
1.点的投影规律点的投影是通过该点的投射线与投影面的交点，点的投影仍然是点。
2.直线的投影规律直线的投影是直线两端点投影的连线。
直线平行于投影面时的投影是直线，反映实长；直线垂直于投影面时的投影积聚为一点；直线倾斜于投影面时的投影为直线，长度缩短；直线上的一点的投影仍在其直线上；平行线的投影仍保持平行；直线上两线段长度之比和两平行线段之比投影后保持不变。
