建筑识图基本知识●知识重点1.制图的基本规定2.投影法的基本知识3.点.直线.平面的投影4.剖面图的形成与表示方法5.建筑图纸的基本知识（建筑总平面图.平面图.立面图的形成与识读）●学习要求通过本章学习培养空间想象能力，掌握物体与投影图之间的转换规律。

为以后准确的理解设计师的设计意图.快速的制作建筑模型打下坚实的基础。

一. 制图的基本规定1. 建筑工程图中的线型有：实线.虚线.点划线.折断线和波浪线等，其中有些线型还分粗.中.细三种。

以下只作简要说明。

虚线线型宽度用途粗b1.新建建筑物的不可见轮廓线中0.5b1.一般不可见轮廓线2.建筑构造及建筑配件不可见轮廓线细0.25b1.总平面图上原有建筑物和道路.桥涵.围墙及其他设施的不可见轮廓线点划线粗b结构图中的支撑线中0.5b土方填挖区的零点线细0.25b分水线.中心线.对称线.定位轴线折断线0.25 b 不需画全的断开界线2.图纸比例3.尺寸标注（1）.尺寸组成及基本规定如下（2）建筑尺寸标注的排列与布置说明：二. 投影法的基本知识1. 投影的概念：在日常生活中可以看到，当阳光或灯光照射物体，在墙面或地面上会产生影子。

当光线照射的角度或距离改变时，影子的位置.形状也随之改变，人们从这些自然现象中认识到光线.物体和影子之间的关系，通过总结归纳，创造了投影法。

2.投影的分类（1）中心投影由一点放射的投射线所产生的投影成为中心投影，如图a（2）平行投影由相互平行的投射线所产生的投影称为平行投影，根据投射线与投影面的角度不同，平行投影又分为两种：[1]斜投影：当平行投射线倾斜于投影面时称为斜投影，如图b[2]正投影：当平行投射线垂直于投影面时成为正投影，如图c3.工程中常用的几种图示法（1）透视图：透视图与照相原理一致，接近人的视觉，故图形逼真，直观性强，一般用于建筑设计方案比较及工艺美术和宣传广告画等。

（2）轴测图：应用平行投影法来绘制的，其图形也富有立体感.但不如透视图自然直观。

第一章建筑识图基本知识1.1建筑制图标准和规范依据 GB/T50001-2001——房屋建筑制图统一标准GB/50104-2001——建筑制图标准一、图幅与图框1、图幅：图纸的大小l：图纸的长度b：图纸的宽b：l=1：√2 A0:1189×841——正好等于1m2A1：841×594A2：594×420A3:420×297A4：297×2102、图框：做图区域的界限a：装订边宽度，无论多大的图幅，装订边宽度不变c ：除装订边的另三边宽度，A0——A2，c =10mm ，其余小图纸取5mm 3、 对中标志：用于复制图纸，0.35mm 宽，伸入图幅内5mm 二、 标题栏与会签栏 1、 标题栏（图标）反应该图的设计、绘图方面的等等情况，包含：工程名称、图名、设计单位及设计师、绘图员、图号等等2、 会签栏：建筑是一项综合工程，包含了方方面面的专业和技术，会签栏是各专业负责人对该图纸的认可签字，包括：城市规划、消防、给排水、结构、暖通、环保、燃气等。

三、 图线 1、 线宽组及线型线宽组：b ：2，1.4，1，0.7，0.5，0.35，0.25，0.18 b /2，b /42、图线画法1）同张图纸，同比例的图样应采用相同线宽组2）图框、标题栏的界限用b线绘制3）平行线之间的间隔不能小于0.7，避免误认为一条线4）虚线、单点长划线、双点长划线等，应线段相交，不能短划线和空隙相交。

只有虚线是实线的延长线时，应留空隙5）图形小时可以用细实线代替单点长划线、双点长划线四、字体工程字为长仿宋字，字高等于字号，为20，14，10，7，5，3.5，2.5 分别用在不同的地方。

写字方法：横平竖直，注意起落，结构匀称，填满方格。

五、比例图形与实物相应线性尺寸之比。

写在图名右侧，用小一号或小二号字体书写。

常用比例：1：1，1：2，1：5等，P11表。

六、尺寸标注标注要求: 正确、完整、清晰、合理。

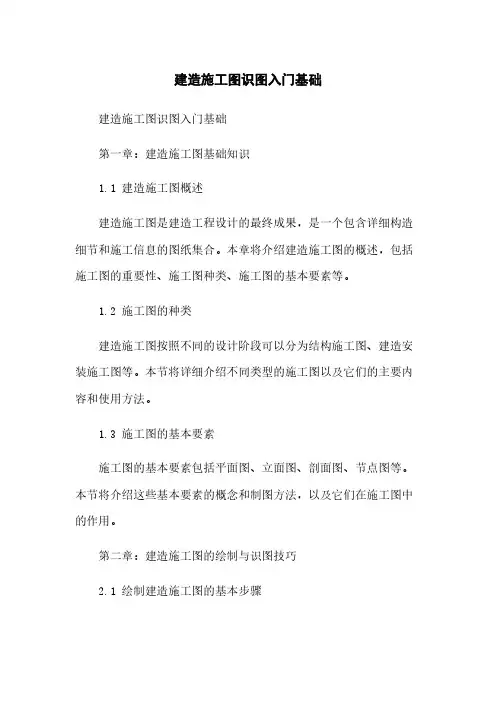

建造施工图识图入门基础建造施工图识图入门基础第一章：建造施工图基础知识1.1 建造施工图概述建造施工图是建造工程设计的最终成果，是一个包含详细构造细节和施工信息的图纸集合。

本章将介绍建造施工图的概述，包括施工图的重要性、施工图种类、施工图的基本要素等。

1.2 施工图的种类建造施工图按照不同的设计阶段可以分为结构施工图、建造安装施工图等。

本节将详细介绍不同类型的施工图以及它们的主要内容和使用方法。

1.3 施工图的基本要素施工图的基本要素包括平面图、立面图、剖面图、节点图等。

本节将介绍这些基本要素的概念和制图方法，以及它们在施工图中的作用。

第二章：建造施工图的绘制与识图技巧2.1 绘制建造施工图的基本步骤绘制建造施工图需要经过一系列的步骤，包括采集设计资料、确定绘图比例、绘制主要图纸等。

本节将详细介绍每一个步骤的具体内容和注意事项。

2.2 建造施工图的常用绘图工具与材料绘制建造施工图需要使用各种绘图工具和材料，本节将介绍常用的绘图工具和材料，包括绘图纸、绘图仪器、绘图用具等，并阐述其使用方法和注意事项。

2.3 建造施工图的识图技巧识图是建造师和其他相关人员理解和应用施工图的能力，本节将介绍建造施工图的识图技巧，包括正确理解图纸符号、识别建造构件和材料等。

第三章：建造施工图常用符号与标注3.1 建造施工图常用符号建造施工图中使用大量的符号来表示不同的构件、设备、材料等。

本节将详细介绍建造施工图常用符号的含义和标注方法，供读者参考和学习。

3.2 建造施工图常用标注建造施工图中的标注包括尺寸标注、文字标注、箭头标注等。

本节将介绍建造施工图常用标注的种类、规范要求和使用方法。

第四章：建造施工图的错误分析与修改4.1 建造施工图常见错误分析建造施工图中常见的错误有尺寸错误、符号使用错误等。

本节将详细分析这些常见错误的原因和影响，并提供修改建议。

4.2 建造施工图的修改方法对于发现的错误和需要修改的部份，需要采取正确的修改方法。

建筑工程施工识图入门李尚略•第一章 识图基础知识•一 、图形的形成 假定光线可以穿透物体（物体的面是透明的，而物体的轮廓线是不透的），并规定在影子当中，光线直接照射到的轮廓线画成实线，光线间接照射到的轮廓线画成虚线，则经过抽象后的“影子”称为投影。

•图纸形成通过光线平行垂直照射物体某一面从而产生这一面的影子，也称为这一面的投影，这种投影方法也称为正投影。

墙光线影子投影面投影图投影线光源投影中心形成投影的三要素：投影线、形体、投影面二、投影的种类投影中心投影斜投影正投影平行投影中心投影平行投影正投影: 投影线垂直于投影面斜投影：投影线倾斜于投影面S S ∞S ∞三、形体的三面正投影　１、三面投影图的形成 左图为空间3个不同形状的形体，它们在同一投影面上的投影却是相同的。

由图可以看出：虽然一个投影面能够准确的表现出形体的一个侧面的形状，但不能表现出形体的全部形状。

那么，需要几个投影才能确定空间形体的形状呢？V （正立投影面）H W X ZY O V HWX Z Y一般来说，用三个相互垂直的平面做投影面，用形体在这三个投影面上的三个投影，才能充分地表示出这个形体的空间形状． 三个相互垂直的投影面，称为三面投影体系． 形体在这三面投影体系中的投影，称为三面正投影图．（水平投影面）（侧立投影面）２、三个投影面的展开V HW X ＹZ剪开H WＹH ＹWVHX ＹＷZＹＨ三个投影面展开以后，三条投影轴成了两条相交的直线；原X 、Z 轴位置不变，原Y 轴则分成ＹＨ，ＹＷ 两条轴线。

XＹＷZＹＨ3、三面正投影图的分析长长宽宽高高三面正投影图之间的规律：长对正，高平齐， 宽相等。

•四建筑工程施工图•4.1：什么是建筑工程施工图•：建筑工程上所用的，一种能够十分准确地表达出建筑物的外形轮廓、大小尺寸、结构构造和材料做法的图样。

是房层建筑工程施工的依据，现场必须按图施工，不得随意更改。

•设计院出图把图形洒成蓝色的外观，所以也称为“蓝图”•4.2、建筑工程施工图的种类•（1）、建筑总平面图•说明建筑物所在地理位置和周围环境的平面图。

建筑施工图识图入门基础建筑施工图是指建筑工程图纸中的施工图部分，其作用是指导现场施工，完成建筑工程的施工任务。

建筑施工图的识图能力是施工工程师必备的基本技能之一。

下面将简要介绍建筑施工图的识图入门基础知识，以便初学者能够更好地理解和掌握建筑施工图。

一、施工图的组成和要素建筑施工图是由平面图、立面图、剖面图、详情图、构造图和细部图等组成的。

其中平面图和立面图是最重要的两部分，平面图主要呈现建筑平面布置、结构及设备布局等信息，而立面图则主要呈现建筑的外观形态和结构细节等信息。

识别施工图时，需要掌握平面图和立面图的基本绘图符号和标注，如样板间的尺寸、可行走区域、电源插座点位等等。

二、施工图的坐标系统和尺度在识别施工图时，需要掌握施工图所采用的坐标系统和尺度。

坐标系统包括建筑轴线和控制点的位置等，而尺度则是指图纸上的图形与实际建筑之间的比例关系。

建筑施工图常用的尺度为1:50、1:100和1:200等，常见的坐标系统则包括绝对坐标系统、相对坐标系统和混合坐标系统等。

三、施工图中的图形和文字在施工图中，图形和文字是识别施工图的重要组成部分。

图形包括箭头、标记、符号、线条、颜色等等，它们搭配使用可以更好地传递信息。

文字则可以用来解释图形和表达具体所指的位置等信息。

因此，在识别施工图时，需要注意图形和文字之间的连贯性和关系。

四、施工图中的构造细节施工图中的构造细节是建筑施工的重要部分，包括墙体、梁、柱等构造部分的位置、尺寸、材料及安装方法等。

在施工图中，构造细节常常使用细节图和断面图等形式进行展示。

识别并掌握构造细节，在实际施工工作中，可以更好地理解施工图，准确实现施工要求。

以上是建筑施工图识图入门基础知识的简要介绍。

掌握这些基础知识，能够帮助初学者更好地理解和掌握建筑施工图，从而更加顺利地完成施工任务。
