呼和浩特职业学院毕业论文题目:SS4改型电力机车主电路分析运用专业: 电气化铁道技术****:***学号：**********完成时间：2011.10.20指导教师：***目录摘要 .................................................................................................................... 错误!未定义书签。
引言 . (3)1主电路的特点 (4)1.1传动行式 (4)1.2牵引电动机供电方式 (5)1.3电制动方式 (5)1.4保护系统 (4)2主电路的构成 (4)2.1网测高压电路 (4)2.2牵引供电电路 (4)2.3加馈电阻制动电路 (6)2.4保护电路 (8)结论 (9)参考文献摘要随着我国电气化铁路及电力机车技术的迅速发展，电力机车在产品的结构、形式、质量方面都有了很大的的改进和提高，专业的对口，作为司乘人员，在铁路机务部门工作，必须熟悉和掌握电力机车控制电路的基本作用原理，和通过系统的分析与设计来提高自己的专业素质。
韶山4G型电力机车电气线路的设计与分析是选自机车运用的实际课题，涉及范围较广。
电力机车的控制线路是一个复杂的系统。
本课题要求学生在已学的机车线路基础上，整体分析SS4G型电力机车主电路，辅助电路和控制电路，并能了解电力机车的故障判断处理流程和方法。
尝试根据实际情况对控制电路进行设计。
使学生更好的理解电力机车的工作控制原理，培养学生运用所学的基础知识、专业知识，并利用其中的基本理论和技能来分析解决本专业内的相应问题，使学生建立正确的设计思想，掌握工程设计的一般程序和方法，完成电气工程技术人员必须具备的基本能力的培养和训练通过对此课题的学习和设计，使学生能更好的理解电力机车电气原理及故障处理方法，掌握电力机车实际运用中的基本专业技能。
培养学生运用所学的基础知识和专业知识的能力，提高学生利用所学基本理论和自身具备的技能来综合分析解决本专业相应问题的能力，使学生树立正确的设计思想，掌握工程设计的一般程序和方法，完成电气工程技术人员必须具备的基本能力的培养和训练。
第四章控制电路第一节概述控制电路的组成及作用1、控制电源电路：直流110V稳压电源及其配电电路；2、整备控制电路：完成机车动车前的所有操作过程，升弓、合闸、起劈相机、通风机等；3、调速控制电路：完成机车的动车控制，即起动、加速、减速；4、保护控制电路：是指保护与主电路、辅助电路有关的执行控制；5、信号控制电路：完成机车整车或某些部件工作状态的显示；6、照明控制电路：完成机车的内外照明及标志显示。
第二节控制电源一、概述机车上的110控制电源由110V电源柜及蓄电池组构成。
正常运行时，两者并联为机车提供稳定110V控制电源，降弓情况下，蓄电池供机车作低压实验和照明用，若运行中电源柜故障，由蓄电池作维持机车故障运行的控制电源。
110V电源柜具有恒压、限流特点。
主要技术参数如下：输入电源…………………………………25%396V+-单相交流50HZ30%输出额定电压……………………………直流110V±5%（与蓄电池组并联）输出额定电流……………………………直流50A限流保护整定值…………………………55A±5%静态电压脉动有效值……………………＜5V(与蓄电池组并联)基本原理框图：取自变压器辅助绕组的电源经变压器降压后，经半控桥式整流电流整流，再滤波环节滤波后与蓄电池并联（同时也兼起滤波作用）。
给机车提供稳定的110V 直流控制电源。
二、主要部件的作用电气原理图见附图（九）600QA—控制电路的交流开关和总过流保护开关670TC—控制电源变压器，变比为396V/220V，将取自201和202线上的单相交流电降压后送至半控桥669VC—控制电源的整流硅机组，由V1～V4组成半控桥，将输入的220V交流电整流成直流电输出，通过674AC控制相控角度改变输出电压。
674AC—电控插件箱（包括“稳压触发”插件和“电源”插件），其中“稳压触发”插件自动控制晶闸管V1、V2的导通，并根据反馈信号适时调节相控角度，使控制电源输出电压保持在110V±5%（与蓄电池并联）；“电源”插件将110V变48V、24V、15V .1MB、2MB—给674AC同步信号，并给GK1、GK2提供触发电压GK1、GK2—给V1、V2提供门极触发电压671L、673C—滤波电抗与滤波电容，对669VC输出的脉流电进行滤波666QS—整流输出闸刀（机车上叫蓄电池闸刀），将整流滤波后的输出电源与蓄电池并联。
查阅资料，画出ss4机车主电路原理图，简述其基本特点，如：调压方式、整流方式、供电方式、制动方式等一、SS4改型电力机车主电路的特点：1. 传动方式为交—直传动，串励脉流牵引电动机牵引；2. 转向架供电为独立供电方式；3. 不等分三段半控整流调压电路，有级磁场削弱；4. 加馈电阻制动，最大制动力延伸至11.5 km/h；5. 直流电流、电压测量传感器化；6. 双接地继电保护；7. 增设PFC功补装置。
二、主电路构成（一）网侧高压电路（25KV电路）主要设备：1.高压部分有受电弓1AP、高压连接器2AP、空气断路器4QF、避雷器5F、高压电压互感器6TV、高压电流互感器7TA、主变压器8TM原边绕组。
2.低压部分有自动开关102QA、网压表103PV、PFC用电压互感器100TV、PFC用电流互感器109TA、电度表105PJ，以及接地回流电刷110E、120E、130E、140E。
：3.电流回路：高压连接器2AP→另一节车的车顶母线主断路器4QF→高压电流互感器7TA→主变压器原边绕组A—X →PFC用电流互感器109TA→低压电流互感器9TA→车体→转向架构架→接地回流电刷（二）整流调压电路（Ⅰ架）采用转向架独立供电：a1-b1-x1，a2-x2供电给整流器70V ，70V 给并联的第1、2位牵引电机供电；a3-b3-x3，a4-x4供电给整流器80V ，80V 给并联的第3、4位牵引电机供电。
额定网压时：2211111133332222695.4a x a x a b b x a b b x U U U U U U V ======不等分三段半控桥式整流电路工作顺序（Ⅰ架为例）：首先投入4臂桥，触发T5和T6，投入a2-x2段绕组,T5和T6顺序移相。
整流输出电压0～12d U 变化，D1和D2续流。
正半周：a2（正）→D3→71号母线→平波电抗器→牵引电机线路接触器→牵引电机→牵引电机故障隔离开关→72号母线→D2→D1→73号母线→T6→x2（负）。

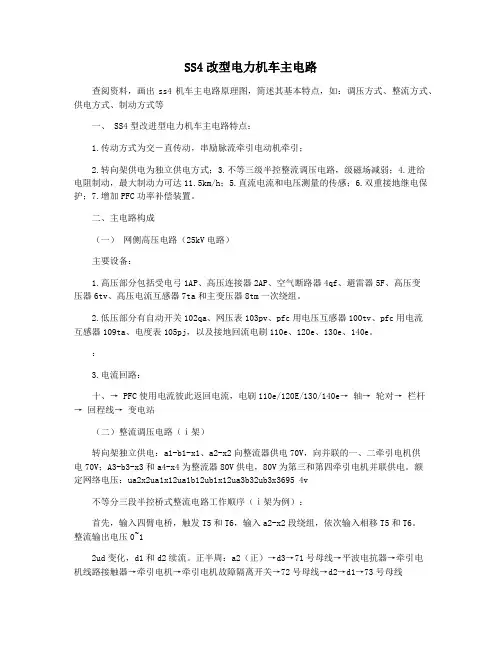

SS4改型电力机车主电路查阅资料，画出ss4机车主电路原理图，简述其基本特点，如：调压方式、整流方式、供电方式、制动方式等一、 SS4型改进型电力机车主电路特点：1.传动方式为交―直传动，串励脉流牵引电动机牵引；2.转向架供电为独立供电方式；3.不等三级半控整流调压电路，级磁场减弱；4.进给电阻制动，最大制动力可达11.5km/h；5.直流电流和电压测量的传感；6.双重接地继电保护；7.增加PFC功率补偿装置。
二、主电路构成（一）网侧高压电路（25kV电路）主要设备：1.高压部分包括受电弓1AP、高压连接器2AP、空气断路器4qf、避雷器5F、高压变压器6tv、高压电流互感器7ta和主变压器8tm一次绕组。
2.低压部分有自动开关102qa、网压表103pv、pfc用电压互感器100tv、pfc用电流互感器109ta、电度表105pj，以及接地回流电刷110e、120e、130e、140e。
：3.电流回路：十、→ PFC使用电流彼此返回电流，电刷110e/120E/130/140e→ 轴→ 轮对→ 栏杆→ 回程线→ 变电站（二）整流调压电路（ⅰ架）转向架独立供电：a1-b1-x1、a2-x2向整流器供电70V，向并联的一、二牵引电机供电70V；A3-b3-x3和a4-x4为整流器80V供电，80V为第三和第四牵引电机并联供电。
额定网络电压：ua2x2ua1x12ua1b12ub1x12ua3b32ub3x3695 4v不等分三段半控桥式整流电路工作顺序（ⅰ架为例）：首先，输入四臂电桥，触发T5和T6，输入a2-x2段绕组，依次输入相移T5和T6。
整流输出电压0~12ud变化，d1和d2续流。
正半周：a2（正）→d3→71号母线→平波电抗器→牵引电机线路接触器→牵引电机→牵引电机故障隔离开关→72号母线→d2→d1→73号母线→t6→x2（负）。
负半周：x2（正）→t5→71号母线→平波电抗器→牵引电机线路接触器→牵引电机→牵引电机故障隔离开关→72号母线→d2→d1→73号母线→d4→a2（负）。
s s4改韶山4改电力机车主电路辅助电路控制电路保护电路第4章电力机车线路第1节 SS4G型机车主电路SS4G型电力机车主电路(见附图一)是以SS4、SS5和SS6型机车主电路为基础，并消化、吸收了8K和6K型机车的一些先进技术而设计的。
具有如下主要特点：1.机车采用加馈电阻制动，每节车四台牵引电机主极绕组串联，由一台励磁半控桥式整流器供电。
每台转向架上的二台牵引电机电枢与各自的制动电阻串联后，并联在一起，并与主整流器相串联。
2.机车全部采用了霍耳传感器检测直流电流、电压信号，以利司机安全，并可提高系统的控制精度。
3.为提高机车功率因数和改善通讯干扰，机车增加了PFC装置。
一、网侧高压电路网侧高压电路包括两部分：变压器原边的牵引电流电路及低压测量电路。
如下图所示。
图4-1网侧高压电路由受电弓1AP引入接触网高压电，经主断路器4QF、高压电压互感器6TV、高压电流互感器7TA 引入机车内部，原边电流经主变压器8TM的高压(原边)绕组AX，由机车接地装置向牵引变电所回流。
二节车之间的25kV母线用高压联接器2AP进行连接。
低压部分有自动开关102QA、网压表103PV、电度表105PJ、PFC用电压互感器100TV，以及接地电刷110E、120E、130E和140E。
这些电器设备所组成的电路主要用于检测机车网压和提供电度表用的电压信号。
二、整流调压电路采用转向架独立供电方式，由二套独立的整流调压电路，分别向相应的转向架供电。
牵引绕组a1-b1-x1和a2-x2供电给主整流器70V，组成前转向架供电单元;牵引绕组a3-b3-x3和a4-x4供电给主整流器80V组成后转向架供电单元。
下图所示为前转向架单元的三段不等分半控桥式整流调压电路。
其中各段绕组的电压为Ua2x2=Ua1x1=2Ua1b1=2Ub1x1=699.5V图4-2前转向架单元整流调压电路三段不等分整流桥的工作顺序简述如下：首先投入四臂桥。
SS4改型电力机车主辅电路分析学生姓名：学号：专业班级：指导教师：摘要电力机车电路通常由3部分组成，既主电路、辅助电路和控制电路。
主电路是指将牵引电动机及其相关的电气设备连接而成的线路，该线路具有电压高、电流大的特点，因此亦称高压电路或牵引动力电路，根据机车的运行情况，对机车提出了各种要求，以满足机车安全运行需要。
主电路的结构将直接影响机车运行性能的好坏、投资的多少、维修费用的高低等重要经济指标，要对各型机车住电路单元电路的结构方式，如整流调压方式、供电方式、磁场削弱方式、电气制动方式的讨论过渡到具体机车的主电路。
机车的主电路要进行功率传递，其结构决定了机车的类型，同时在很大的程度上决定了机车的基本性能，直接影响机车性能的游劣、投资的多少、维修费用的高低等技术经济指标。
电力机车的辅助设备是为了保证主电路中各电气设备的正常工作而设置的。
辅助电路是指将辅助设备及其相关的电气设备连接而成的电路。
辅助电路能否正常工作，直接影响主电路能否正常工作，亦既影响机车的正常工作。
辅助电路中的辅助设备是为保护主电路的正常工作和各项辅助功能而设置的。
SS4改型及车上的辅助设备主要有分相设备，为机车上的所有三相负载提供三相交流电源；通风机组，用来冷却牵引电动机、硅整流柜、制动电阻柜、主变压器油散热器等设备；空气压缩机组，生产机车上所需要的压缩空气，给机车上的所有电动器件和空气制动系统提供动力源。
辅助电路时有电源电路、伏在电路和保护电路组成。
关键词：主电路；辅助电路；SS4改型电力机车目录摘要 (I)引言 (4)1 SS4改型电力机车主电路分析 (5)1.1 概述 (5)1.1.1 机车电路的分类、及电力机车主电路的组成 (5)1.1.2 对电力机车主电路的基本要求 (6)1.2 电力机车主电路结构分析 (6)1.2.1 变流调压方式 (6)1.2.2 供电方式 (6)1.2.3 磁场削弱方式 (7)1.2.4 电气制动方式 (8)1.2.5 牵引电动机型式及联结方式 (8)1.2.6检测及保护方式 (8)1.3 SS4改电力机车主电路分析 (12)1.3.1 SS4改型电力机车主电路分析 (12)1.3.2 SS4改机车的一些参数与特点： (16)2 SS4改型电力机车辅助电路分析 (17)2.1 电力机车的辅助设备 (17)2.1.1 辅助线路组成 (17)2.1.2 分相设备 (17)2.1.3 旋转式异步劈相机 (18)2.1.4 辅助变流器 (18)2.1.5 辅助设备的设置和启动 (19)2.2 SS4改型电力机车辅助电路分析 (20)2.2.1 单－三相供电系统 (21)2.2.2 三相负载电路 (21)2.2.3 单相负载电路 (22)2.2.4 保护电路 (23)2.2.5 列车供电系统 (24)3 SS4改电力机车常见故障及处理 .......................................................... 错误!未定义书签。
第4章电力机车线路第1节 SS4G型机车主电路SS4G型电力机车主电路(见附图一)是以SS4、SS5和SS6型机车主电路为基础，并消化、吸收了8K和6K型机车的一些先进技术而设计的。
具有如下主要特点：1.机车采用加馈电阻制动，每节车四台牵引电机主极绕组串联，由一台励磁半控桥式整流器供电。
每台转向架上的二台牵引电机电枢与各自的制动电阻串联后，并联在一起，并与主整流器相串联。
2.机车全部采用了霍耳传感器检测直流电流、电压信号，以利司机安全，并可提高系统的控制精度。
3.为提高机车功率因数和改善通讯干扰，机车增加了PFC装置。
一、网侧高压电路网侧高压电路包括两部分：变压器原边的牵引电流电路及低压测量电路。
如下图所示。
图4-1 网侧高压电路由受电弓1AP引入接触网高压电，经主断路器4QF、高压电压互感器6TV、高压电流互感器7TA 引入机车部，原边电流经主变压器8TM的高压(原边)绕组AX，由机车接地装置向牵引变电所回流。
二节车之间的25kV母线用高压联接器2AP进行连接。
低压部分有自动开关102QA、网压表103PV、电度表105PJ、PFC用电压互感器100TV，以及接地电刷110E、120E、130E和140E。
这些电器设备所组成的电路主要用于检测机车网压和提供电度表用的电压信号。
二、整流调压电路采用转向架独立供电方式，由二套独立的整流调压电路，分别向相应的转向架供电。
牵引绕组a1-b1-x1和a2-x2供电给主整流器70V，组成前转向架供电单元;牵引绕组a3-b3-x3和a4-x4供电给主整流器80V组成后转向架供电单元。
下图所示为前转向架单元的三段不等分半控桥式整流调压电路。
其中各段绕组的电压为Ua2x2=Ua1x1=2Ua1b1=2Ub1x1=699.5V图4-2 前转向架单元整流调压电路三段不等分整流桥的工作顺序简述如下：首先投入四臂桥。
即触发四臂桥的晶闸管，投入a2-x2绕组。
整流电压由零逐渐升至1/2Ud(Ud 为总整流电压)，六臂桥的整流元件续流。
第四章控制电路第一节概述控制电路的组成及作用1、控制电源电路：直流110V稳压电源及其配电电路；2、整备控制电路：完成机车动车前的所有操作过程，升弓、合闸、起劈相机、通风机等；3、调速控制电路：完成机车的动车控制，即起动、加速、减速；4、保护控制电路：是指保护与主电路、辅助电路有关的执行控制；5、信号控制电路：完成机车整车或某些部件工作状态的显示；6、照明控制电路：完成机车的内外照明及标志显示。
第二节控制电源一、概述机车上的110控制电源由110V电源柜及蓄电池组构成。
正常运行时，两者并联为机车提供稳定110V控制电源，降弓情况下，蓄电池供机车作低压实验和照明用，若运行中电源柜故障，由蓄电池作维持机车故障运行的控制电源。
110V电源柜具有恒压、限流特点。
主要技术参数如下：输入电源…………………………………25%396V+-单相交流50HZ30%输出额定电压……………………………直流110V±5%（与蓄电池组并联）输出额定电流……………………………直流50A限流保护整定值…………………………55A±5%静态电压脉动有效值……………………＜5V(与蓄电池组并联)基本原理框图：取自变压器辅助绕组的电源经变压器降压后，经半控桥式整流电流整流，再滤波环节滤波后与蓄电池并联（同时也兼起滤波作用）。
给机车提供稳定的110V 直流控制电源。
二、主要部件的作用电气原理图见附图（九）600QA—控制电路的交流开关和总过流保护开关670TC—控制电源变压器，变比为396V/220V，将取自201和202线上的单相交流电降压后送至半控桥669VC—控制电源的整流硅机组，由V1～V4组成半控桥，将输入的220V交流电整流成直流电输出，通过674AC控制相控角度改变输出电压。
674AC—电控插件箱（包括“稳压触发”插件和“电源”插件），其中“稳压触发”插件自动控制晶闸管V1、V2的导通，并根据反馈信号适时调节相控角度，使控制电源输出电压保持在110V±5%（与蓄电池并联）；“电源”插件将110V变48V、24V、15V .1MB、2MB—给674AC同步信号，并给GK1、GK2提供触发电压GK1、GK2—给V1、V2提供门极触发电压671L、673C—滤波电抗与滤波电容，对669VC输出的脉流电进行滤波666QS—整流输出闸刀（机车上叫蓄电池闸刀），将整流滤波后的输出电源与蓄电池并联。
