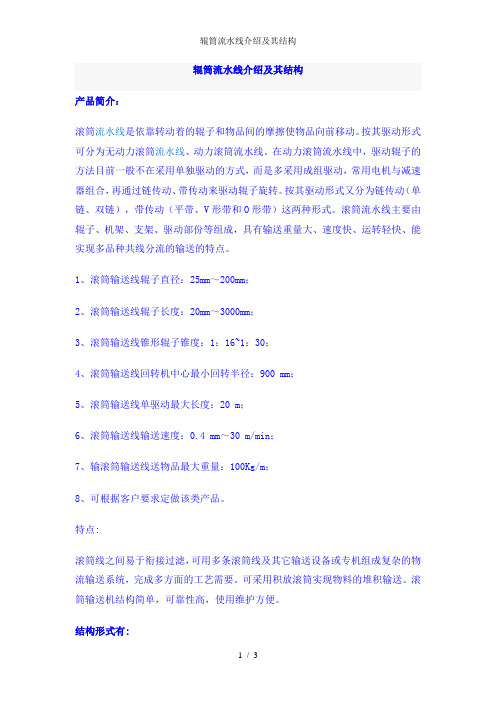

辊筒流水线介绍及其结构

辊筒流水线介绍及其结构产品简介：滚筒流水线是依靠转动着的辊子和物品间的摩擦使物品向前移动。

按其驱动形式可分为无动力滚筒流水线、动力滚筒流水线。

在动力滚筒流水线中，驱动辊子的方法目前一般不在采用单独驱动的方式，而是多采用成组驱动，常用电机与减速器组合，再通过链传动、带传动来驱动辊子旋转。

按其驱动形式又分为链传动（单链、双链），带传动（平带、V形带和O形带）这两种形式。

滚筒流水线主要由辊子、机架、支架、驱动部份等组成，具有输送重量大、速度快、运转轻快、能实现多品种共线分流的输送的特点。

1、滚筒输送线辊子直径：25mm～200mm；2、滚筒输送线辊子长度：20mm～3000mm；3、滚筒输送线锥形辊子锥度：1：16~1：30；4、滚筒输送线回转机中心最小回转半径：900 mm；5、滚筒输送线单驱动最大长度：20 m；6、滚筒输送线输送速度：0.4 mm～30 m/min；7、输滚筒输送线送物品最大重量：100Kg/m；8、可根据客户要求定做该类产品。

特点:滚筒线之间易于衔接过滤，可用多条滚筒线及其它输送设备或专机组成复杂的物流输送系统，完成多方面的工艺需要。

可采用积放滚筒实现物料的堆积输送。

滚筒输送机结构简单，可靠性高，使用维护方便。

结构形式有:按驱动方式可分为滚筒线和无动力滚筒线，按布置形式可分为水平输送滚筒线、倾斜输送滚筒线和转弯滚筒线。

还可按客户要求特殊设计，以满足各类客户的要求。

标准规格:滚筒线内宽度为200、300、400、500、600、700、800、1000、1200mm等。

也可按客户需求采用其它特殊规格。

转弯滚筒线标准转弯内半径为R600、R900、R 1200mm等，也可按客户需求采用其它特殊规格。

直段滚筒所用的滚筒直径有38、50、?60、76、89mm等。

技术参数:线体宽度90mm-2500mm线体长度由客户选定线体高度由客户选定滚筒直径φ25 φ32 φ42 φ50 φ60 φ76 φ100滚筒材质分重型和轻型两种 , 有碳钢、塑钢、不锈钢等材质；进行镀锌、镀铬、铸塑、包胶等处理滚筒类型普通、锥型（内R ≥ 900mm），也可由客户选定滚筒间距一般 70-200mm，可由客户选定框架材质铝型材、碳钢等轴承采用专用轴承电源单相220V三相380V 50Hz(客户选定)。

自动化装配生产线结构组成形式引言概述：自动化装配生产线是现代工业生产中常见的一种生产方式，它通过自动化设备和机器人完成产品的装配过程，提高了生产效率和产品质量。

自动化装配生产线的结构组成形式是其实现自动化生产的基础，下面将从不同角度介绍自动化装配生产线的结构组成形式。

一、传送系统1.1 输送带：是自动化装配生产线中常见的传送系统，可以将零部件从一个工作站传送到另一个工作站，提高生产效率。

1.2 滚筒输送线：适合于较大型产品的装配生产线，通过滚筒的转动来传送产品，稳定且高效。

1.3 链式输送线：适合于需要高精度定位的装配生产线，通过链条传动来实现产品的传送和定位。

二、装配设备2.1 自动化机器人：是自动化装配生产线中的关键设备，可以完成各种复杂的装配任务，提高生产效率和产品质量。

2.2 自动化工装：用于固定和定位产品零部件，保证装配的准确性和一致性。

2.3 自动化检测设备：用于检测产品的质量和装配是否正确，保证产品符合标准要求。

三、控制系统3.1 PLC控制系统：常用于自动化装配生产线的控制系统中，可以实现对生产线的自动控制和监控。

3.2 传感器：用于监测生产线上的各种参数，如温度、压力、位置等，保证生产过程的稳定性和安全性。

3.3 视觉系统：用于识别产品的形状和位置，实现自动化装配过程中的视觉引导和检测。

四、人机界面4.1 触摸屏：用于操作和监控自动化装配生产线，提供直观的界面和操作方式。

4.2 工业PC：用于数据处理和监控，实现对生产线运行状态的实时监测和分析。

4.3 远程监控系统：可以通过互联网实现对自动化装配生产线的远程监控和管理，提高生产线的灵便性和效率。

五、安全系统5.1 光栅安全防护：用于监测生产线上的人员和设备，保证生产过程的安全性。

5.2 紧急住手装置：用于紧急情况下住手生产线运行，保护人员和设备的安全。

5.3 安全门和警示灯：用于提醒人员注意安全，避免意外事故的发生。

结论：自动化装配生产线的结构组成形式是多样化的，根据不同产品和生产需求可以选择合适的组成形式。

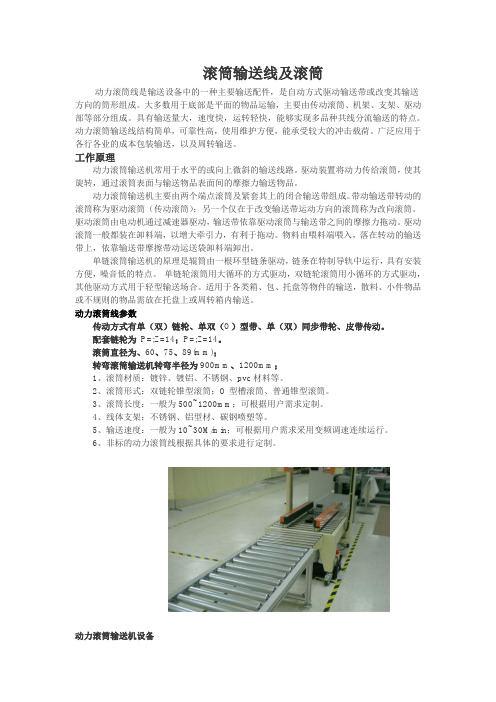

滚筒输送线及滚筒动力滚筒线是输送设备中的一种主要输送配件，是自动方式驱动输送带或改变其输送方向的筒形组成。

大多数用于底部是平面的物品运输，主要由传动滚筒、机架、支架、驱动部等部分组成。

具有输送量大，速度快，运转轻快，能够实现多品种共线分流输送的特点。

动力滚筒输送线结构简单，可靠性高，使用维护方便，能承受较大的冲击载荷。

广泛应用于各行各业的成本包装输送，以及周转输送。

工作原理动力滚筒输送机常用于水平的或向上微斜的输送线路。

驱动装置将动力传给滚筒，使其旋转，通过滚筒表面与输送物品表面间的摩擦力输送物品。

动力滚筒输送机主要由两个端点滚筒及紧套其上的闭合输送带组成。

带动输送带转动的滚筒称为驱动滚筒（传动滚筒）；另一个仅在于改变输送带运动方向的滚筒称为改向滚筒。

驱动滚筒由电动机通过减速器驱动，输送带依靠驱动滚筒与输送带之间的摩擦力拖动。

驱动滚筒一般都装在卸料端，以增大牵引力，有利于拖动。

物料由喂料端喂入，落在转动的输送带上，依靠输送带摩擦带动运送袋卸料端卸出。

单链滚筒输送机的原理是辊筒由一根环型链条驱动，链条在特制导轨中运行，具有安装方便，噪音低的特点。

单链轮滚筒用大循环的方式驱动，双链轮滚筒用小循环的方式驱动，其他驱动方式用于轻型输送场合。

适用于各类箱、包、托盘等物件的输送，散料、小件物品或不规则的物品需放在托盘上或周转箱内输送。

动力滚筒线参数传动方式有单（双）链轮、单双（O）型带、单（双）同步带轮、皮带传动。

配套链轮为P=;Z=14；P=;Z=14。

滚筒直径为、60、75、89(mm)；转弯滚筒输送机转弯半径为900mm、1200mm；1、滚筒材质：镀锌、镀铝、不锈钢、pvc材料等。

2、滚筒形式：双链轮锥型滚筒；O型槽滚筒、普通锥型滚筒。

3、滚筒长度：一般为500~1200mm；可根据用户需求定制。

4、线体支架：不锈钢、铝型材、碳钢喷塑等。

5、输送速度：一般为10~30M/min；可根据用户需求采用变频调速连续运行。

滚筒线方案1. 简介滚筒线是一种自动化生产线设备，广泛应用于各个行业的生产加工过程中。

它由一条带有滚筒的传送带组成，可实现物料的输送、分拣和装载等操作。

本文将介绍滚筒线的设计方案，包括滚筒线的构成、工作原理和应用场景等内容。

2. 设计方案2.1 滚筒线结构滚筒线一般由以下几部分构成：•传送带：用于承载物料并将其从一处转移到另一处。

•滚筒：安装在传送带上，以减少物料与传送带之间的摩擦，使物料能够顺利地滑动。

•驱动装置：用于驱动传送带运动，通常采用电机和减速器组合。

•控制系统：控制滚筒线的启停、速度调节和各个工作部分的协调配合。

2.2 滚筒线工作原理滚筒线的工作原理如下：1.物料装载：将待处理的物料放置在传送带上。

2.启动滚筒线：通过控制系统启动滚筒线，驱动装置开始工作，传送带开始运动。

3.运输物料：传送带将物料从一处输送至另一处，期间滚筒减少了物料与传送带之间的摩擦力，保证物料能够顺利滑动。

4.分拣物料：在传送带上设置分拣装置，通过传感器或视觉系统对物料进行检测和识别，实现自动分拣。

5.卸载物料：将分拣好的物料从传送带上卸载至指定位置。

2.3 滚筒线的优势滚筒线相比传统的人工操作，具有以下优势：•自动化程度高：滚筒线能够实现自动化的物料输送、分拣和装载等操作，大大减少了人力成本。

•提高生产效率：滚筒线运行稳定，可持续连续地工作，大大提高了生产效率。

•提高产品质量：通过自动分拣和装载，减少了人为操作带来的误差，提高了产品的一致性和质量。

•灵活性强：滚筒线的设计可以根据实际需求进行灵活调整和改变。

3. 应用场景滚筒线广泛应用于各个行业的生产加工过程中，以下是一些典型的应用场景：•工业制造：用于物料的输送和装载，例如汽车、电子产品等工业制造领域。

•仓储物流：用于仓储物料的运输和分拣，例如快递、物流中心等场景。

•食品加工：用于食品的包装和分拣，例如食品加工厂、餐饮行业等。

•医药制造：用于药品的生产和分装，例如药品生产厂家、医药仓储等领域。

辊筒线的工作原理一、引言辊筒线作为一种常见的输送设备，在工业生产中有着广泛的应用。

它可以将物品从一个地方快速、高效地输送到另一个地方，大大提高了生产效率。

本文将详细介绍辊筒线的工作原理。

二、辊筒线的组成辊筒线主要由驱动装置、滚筒、托板和支撑架等组成。

1. 驱动装置：驱动装置是辊筒线的核心部件，它通过电机或其他能源将动力传递给滚筒，从而推动托板运动。

2. 滚筒：滚筒是辊筒线上最重要的部件之一，它由多个金属圆柱形轴承组成，可以有效地减少物品在输送过程中的摩擦力，并使其平稳运行。

3. 托板：托板是放置物品的平台，它通常由金属或塑料制成，可以根据不同需求进行定制。

托板上还配有凸起和凹槽等结构，以确保物品不会滑落或移位。

4. 支撑架：支撑架是辊筒线的基础设施之一，它通常由钢材或其他材料制成，可以提供足够的支撑力和稳定性。

三、辊筒线的工作原理辊筒线的工作原理可以简单地概括为：驱动装置将动力传递给滚筒，滚筒再将动力传递给托板，从而推动物品沿着辊筒线运动。

具体来说，当电机启动时，它会通过皮带或链条等传动装置将动力传递给滚筒。

滚筒内部的轴承开始旋转，并通过与托板接触的表面摩擦力将其推向前方。

在运输过程中，物品会沿着托板移动，并不断受到滚筒的支持和推进。

此外，辊筒线还配有一些附加设备，如导向装置、停车装置和紧急停机开关等。

导向装置可以确保物品始终保持在正确的位置上，并避免偏移或碰撞。

停车装置可以在需要时暂停辊筒线的运行，并确保安全性。

紧急停机开关则是一种安全措施，在遇到紧急情况时可以立即切断电源并停止辊筒线运行。

四、应用领域辊筒线广泛应用于各种行业，如物流、制造业、食品加工等。

在物流领域，辊筒线可以用于货物的装卸、分拣和运输；在制造业中，它可以用于零部件的生产和组装；在食品加工领域，它可以用于面包、蛋糕等食品的生产和包装。

五、总结辊筒线作为一种常见的输送设备，在工业生产中有着广泛的应用。

它由驱动装置、滚筒、托板和支撑架等组成，并通过驱动装置将动力传递给滚筒，从而推动物品沿着辊筒线运动。

滚筒输送线滚筒输送线说明结构形式：按驱动方式可分为动力滚筒线和无动力滚筒线，按布置形式可分为水平输送滚筒线、倾斜输送滚筒线和转弯滚筒线。

还可按客户要求特别设计，以充足各类客户的要求。

标准规滚筒线内宽度为200、300、400、500、1200mm等。

也可按客户需求采纳其它特别规格。

转弯滚筒线标准转弯内半径为600、900、1200mm等，也可按客户需求采纳其它特别规格。

直段滚筒所用的滚筒直径有38、50、 60、76、89mm等[1] 。

滚筒输送线基本信息滚筒输送线的材质有：碳钢、不锈钢、铝材、PVC、塑钢。

滚筒输送线的驱动方式有：减速电机驱动、电动辊筒驱动。

滚筒输送线的调速方式有：变频调速、电子调速。

应用范围：电子、饮料、食品、包装、机械、电子、轻工、烟草、化工、医药、橡塑、汽摩、物流等行业传动方式：单链轮、双链轮、O型皮带、平面摩擦传动带、同步带等、线轴驱动。

设备特点：滚筒输送线之间易于连接过滤，可用多条滚筒线及其它输送设备或专机构成多而杂的物流输送系统以及分流合流系统，完成多方面的工艺需要。

定制滚筒输送线请请确认以下技术参数：1、输送物体的长度、宽度和高度；2、每一输送单元的重量；3、输送物的底部情形；4、有无特别工作环境上的要求（譬如：湿度，高温，化学品的影响等）；5、输送机属于无动力式或电机带动式。

为确保货物能够平稳输送，必须在任何时间点都至少有三只辊筒与输送物保持接触。

对软袋包装物必须时应加托盘输送[2] 。

滚筒输送线辊筒1、辊筒的长度选择：不同宽度的货物应选适合宽度的辊筒，一般情况下采纳“输送物+50mm”。

2、辊筒的壁厚及轴径选择：依照输送物的重量平均调配到接触的辊筒上，计算出每支辊筒的所需承重，从而确定辊筒的壁厚及轴径。

3、辊筒料子及表面处置：依据输送环境的不同，确定辊筒所采纳的材质和表面处置（碳钢镀锌、不锈钢、发黑还是包胶）。

4、选择辊筒的安装方式：依据整体输送机的实在要求，选择滚筒的安装方式: 弹簧压入式, 内牙轴式, 全扁榫式, 通轴销孔式等。

无动力滚筒组成部件-概述说明以及解释1.引言1.1 概述概述部分：无动力滚筒是一种用于输送物料的装置，由多个滚筒组成。

它主要由滚筒、轴承、托辊、密封罩、驱动装置以及支架等多个组成部件构成。

在物流、采矿、建筑等行业中，无动力滚筒被广泛应用，其作用是将物料从一个地方输送到另一个地方，提高生产效率、降低劳动强度。

无动力滚筒具有结构简单、运行平稳、维护方便等特点，因此备受重视。

滚筒是无动力滚筒的核心部件，其作用是支撑和带动物料运行。

滚筒通常由管壳、端盖、轴承等部件组成。

管壳通常由钢板制成，经过焊接和抛光处理，具有较好的刚度和强度。

端盖则用于固定滚筒的轴承和密封装置，确保滚筒的正常运转。

轴承承受着滚筒及其运输的物料的重量，因此需要选用质量可靠、耐磨损的轴承。

托辊是滚筒的重要组成部件之一，其作用是支撑物料并减少滚筒与物料之间的摩擦。

托辊通常由管材和轴心组成，通过焊接或装配方式固定在滚筒上。

托辊的选择要考虑物料的性质、重量以及滚筒的直径等因素，以确保托辊能够正常运行。

密封罩是为了防止物料从滚筒两侧泄漏而设计的。

密封罩通常由橡胶或塑料材料制成，具有良好的弹性和密封性能。

其安装在滚筒的两侧，并与端盖紧密配合，形成一个封闭的空间，防止物料的溢出。

驱动装置是无动力滚筒中的另一个重要组成部件，它通过水平传动带或链条连接到滚筒的一端，通过电机或其他动力源提供动力，使滚筒转动。

驱动装置的设计要考虑滚筒的负载、运行速度以及驱动效率等因素，以确保滚筒能够稳定高效地工作。

支架是无动力滚筒的支撑结构，通常由钢制托架和支座组成。

支架的主要作用是将滚筒稳固地安装在输送线上，使其能够承受物料的重量和冲击力。

钢制托架具有较高的强度和刚度，能够确保滚筒的稳定运行。

支座则用于调整滚筒的倾斜角度，以适应不同的输送需求。

综上所述，无动力滚筒是一种重要的输送装置，它的组成部件包括滚筒、轴承、托辊、密封罩、驱动装置以及支架等。

这些部件相互配合，共同实现物料的输送功能，具有结构简单、运行平稳、维护方便等优点，在各个行业中得到广泛应用。

多楔带滚筒输送机结构说明多楔带滚筒输送机，这个名字听起来可能有点复杂，但其实它在我们生活中可真是个“好帮手”。

想象一下，你在工厂里，成堆的货物需要搬运，人工搬来搬去，简直是个体力活嘛。

但是，多楔带滚筒输送机就像一个神奇的搬运工，轻松又高效。

它的结构就像一个精巧的机器乐团，各种零件和谐地协作，真是让人赞叹。

你看啊，这个输送机有一个个圆滚滚的滚筒，跟大肚子的小胖子一样，专门负责把货物推来推去。

咱们得说说这个“多楔带”。

它可不是普通的带子，而是有很多楔形的结构，像是一条条小路，把货物牢牢夹住。

想象一下，货物在上面就像小朋友在滑滑梯，滑得可顺畅啦！这条带子不仅能承载重物，还能让它们稳稳当当地送到目的地，简直就是个“稳如老狗”的存在。

特别是在运输过程中，它不会让货物滑落，让人省心又放心。

再来聊聊滚筒的作用。

滚筒可不是个普通的圆柱体，简直就是输送机的“脊梁”。

它们负责转动，推动货物向前，真是个动力十足的小家伙！每一个滚筒都像是运动会上的选手，努力地向前冲刺。

再说了，这些滚筒的材质也特别讲究，不锈钢、橡胶啥的，耐磨又耐用，像是经过严格训练的运动员，能扛得住各种考验。

输送机的框架也很重要，就像人的骨架，支撑着整个系统。

这个框架设计得简洁又坚固，确保输送机能稳定运行，不会摇摇欲坠。

说到这里，不得不提的是它的维护保养。

虽然这个输送机看上去挺坚固的，但定期的检查就像给汽车做保养，才能确保它能长期“健康”地工作。

大家要记住，任何机械都是需要“喝水吃饭”的，别让它饿着了哦。

多楔带滚筒输送机的灵活性也让人惊喜。

它可以根据不同的生产需求，调整输送的速度和方向。

就好比一个会变魔术的变脸艺人，随时随地给你变出新花样。

工厂里需要快速搬运的时候，它立刻加速，没人能追得上；如果需要稳稳地搬运精密设备，它又会放慢速度，细心呵护。

我们再来看看多楔带滚筒输送机的应用场景，简直无处不在！从食品加工、电子制造到物流仓储，真是个“全能选手”。

想想吧，当你在超市里看到的商品，背后可少不了这些机器的辛勤工作。
