4点流水线结构的FFT

fft基本原理FFT (快速傅里叶变换) 基本原理快速傅里叶变换(Fast Fourier Transform, FFT) 是一种高效的计算傅里叶变换的算法，广泛应用于信号处理、图像处理、通信等领域。

它的基本原理是将一个复杂的离散信号分解成一系列简单的正弦和余弦函数的叠加，从而得到信号的频域表示。

FFT 的基本原理可以用以下几个步骤来描述：1. 信号采样：FFT 首先需要对输入信号进行采样，将连续的信号离散化为一系列离散的采样点。

采样点的数量通常为2的幂次方，例如256、512或1024等。

2. 窗函数：为了避免频谱泄漏现象，通常需要对输入信号进行加窗处理。

窗函数在时间域上对信号进行加权，使得信号在频域上的能量更加集中。

3. 傅里叶变换：FFT 使用了分治法的思想，将一个大规模的傅里叶变换分解为多个小规模的傅里叶变换。

它通过递归地将输入信号分成偶数点和奇数点两部分，分别计算它们的傅里叶变换，然后将结果进行合并。

这样就可以将傅里叶变换的时间复杂度从O(N^2)降低到O(NlogN)，其中N为信号的采样点数。

4. 频谱计算：FFT 的输出是一个复数数组，包含了信号在不同频率下的幅度和相位信息。

通过计算复数数组的模值，可以得到信号在不同频率下的能量分布。

5. 频谱解释：信号的频谱表示了信号在不同频率上的成分。

频谱的横轴表示频率，纵轴表示信号的幅度。

通过分析频谱，可以了解信号的频率成分，进而对信号进行滤波、降噪等处理。

FFT 在实际应用中有着广泛的应用。

在音频处理中，FFT 可以将音频信号从时域转换为频域，用于音频等效器、音频压缩等处理；在图像处理中，FFT 可以实现图像的平移、旋转、缩放等操作；在通信领域，FFT 用于信号的调制、解调、频谱分析等。

尽管FFT 算法的基本原理已经清楚，但是它的实现仍然需要一定的数学基础和计算机编程能力。

幸运的是，现代计算机已经提供了许多优化的 FFT 实现，使得我们可以更加方便地使用 FFT 进行信号处理。

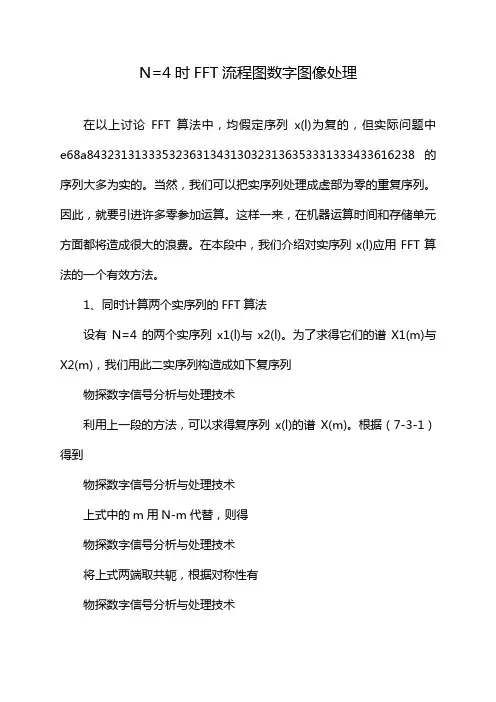

N=4时FFT流程图数字图像处理在以上讨论FFT算法中，均假定序列x(l)为复的，但实际问题中e68a843231313335323631343130323136353331333433616238的序列大多为实的。

当然，我们可以把实序列处理成虚部为零的重复序列。

因此，就要引进许多零参加运算。

这样一来，在机器运算时间和存储单元方面都将造成很大的浪费。

在本段中，我们介绍对实序列x(l)应用FFT算法的一个有效方法。

1、同时计算两个实序列的FFT算法设有N=4的两个实序列x1(l)与x2(l)。

为了求得它们的谱X1(m)与X2(m)，我们用此二实序列构造成如下复序列物探数字信号分析与处理技术利用上一段的方法，可以求得复序列x(l)的谱X(m)。

根据（7-3-1）得到物探数字信号分析与处理技术上式中的m用N-m代替，则得物探数字信号分析与处理技术将上式两端取共轭，根据对称性有物探数字信号分析与处理技术根据DFT的复共轭性质，对于实序列x1(l)与x2(l)，有物探数字信号分析与处理技术于是从（7-3-4）得到物探数字信号分析与处理技术联立求解（7-3-2）和（7-3-6）便得到物探数字信号分析与处理技术例如设有两个N=4点的实序列，物探数字信号分析与处理技术我们用它们构造一个N=4点的重复序列物探数字信号分析与处理技术利用FFT算法求X(m)，m=0，1，2，3，于是得到物探数字信号分析与处理技术因此从式（7-3-7）得到物探数字信号分析与处理技术物探数字信号分析与处理技术2、实序列的FFT算法设有N点的实序列x(l)，l=0，1，2，…，N-1。

按照点的奇偶编号，将它们分成N/2个点的两个子序列物探数字信号分析与处理技术设x1(l)的谱与x2(l)的谱分别为X1(m)与X2(m)物探数字信号分析与处理技术其中于是可以将实序列x(l)的谱X(m)，用两个子序列x1(l)，x2(l)的谱X1(m)，X2(m)来表示物探数字信号分析与处理技术其中物探数字信号分析与处理技术注意，x1(l)，x2(l)与X1(m)，X2(m)均以N/2为周期，利用x1(l)、x2(l)构成如下复序列物探数字信号分析与处理技术利用FFT算法可以求得复序列的谱。

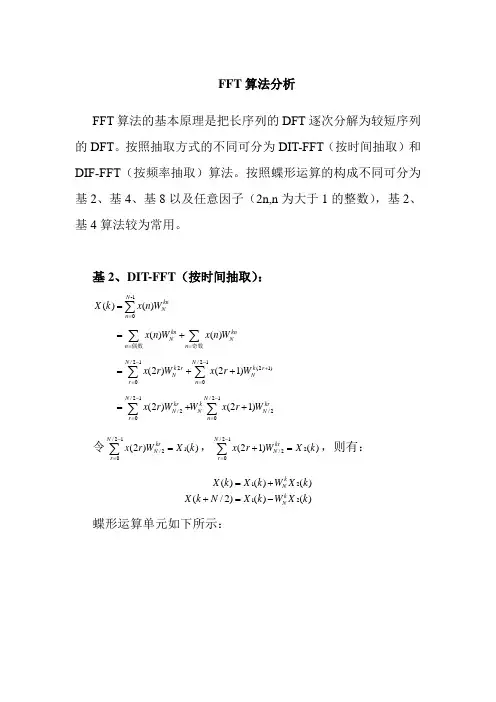

FFT 算法分析FFT 算法的基本原理是把长序列的DFT 逐次分解为较短序列的DFT 。

按照抽取方式的不同可分为DIT-FFT （按时间抽取）和DIF-FFT （按频率抽取）算法。

按照蝶形运算的构成不同可分为基2、基4、基8以及任意因子（2n,n 为大于1的整数），基2、基4算法较为常用。

基2、DIT-FFT （按时间抽取）：-1/21/212(21)/21/21/2/2()() ()()(2)(21)(2)(21)N knNn knknN Nn n N N k r k r NNr n N N kr k krN NN r n X k x n Wx n W x n W x r Wx r Wx r WWx r W ===--+==--====+=++=++∑∑∑∑∑∑∑偶数奇数000令/211/2(2)()N kr N r x r WX k -==∑，/212/2(21)()N krN r x r W X k -=+=∑，则有：1212()()()(/2)()()kN k NX k X k W X k X k N X k W X k =++=-蝶形运算单元如下所示：基2、DIF-FFT （按频率抽取）：-10/211/2/21/21(/2)/21/2/21/2()() ()()()(/2)[()(/2)](2)[()(/2)](21)[()(N knNn N N kn knNNn n N N N kn k n N NNn n N kN kn NNn N rnN n X k x n Wx n Wx n W x n Wx n N W x n Wx n N WX r x n x n N W X r x n x n N =--==--+==-=-===+=++=++=+++=-+∑∑∑∑∑∑∑00000/21/2/2)]N n rnN N n W W -=∑则有：12()()(/2)()[()(/2)]nNx n x n x n N x n x n x n N W =++=-+蝶形运算单元如下所示：由前面的分析可知，DIT （按时间抽取）算法与DIF （按频率抽取）算法没有本质上的区别，只是复数加减法与旋转因子乘法的次序有区别，两种方法的运算量是一样的。

4点离散傅里叶变换离散傅里叶变换（Discrete Fourier Transform，DFT）是一种将离散时间域信号转换为频域表示的数学工具。

它在信号处理、图像处理、通信等领域中广泛应用。

本文将介绍离散傅里叶变换的原理、算法和应用，并重点讨论其与连续傅里叶变换之间的关系。

一、离散傅里叶变换的原理离散傅里叶变换是将一个长度为N的离散时间域信号x(n)变换为其频域表示X(k)的过程。

其中，n表示时间的离散样本点，k表示频率的离散样本点。

离散傅里叶变换的数学表达式如下：X(k) = Σ[n=0 to N-1] x(n) * exp(-j*2πnk/N)其中，j表示虚数单位，exp(-j*2πnk/N)为旋转因子。

离散傅里叶变换可以将信号从时间域转换到频域，得到信号在不同频率上的成分。

二、离散傅里叶变换的算法离散傅里叶变换的计算可以通过不同的算法实现，其中最常用的算法是快速傅里叶变换（Fast Fourier Transform，FFT）。

FFT算法利用了信号的周期性和对称性，将离散傅里叶变换的计算复杂度从O(N^2)降低到O(NlogN)，大大提高了计算效率。

FFT算法的基本思想是将信号分解成两个长度为N/2的子信号，再通过递归的方式计算子信号的离散傅里叶变换。

具体步骤如下：1. 如果信号长度N为1，则直接输出该信号作为结果。

2. 将信号分成偶数和奇数索引的两个子信号，分别进行离散傅里叶变换。

3. 将两个子信号的离散傅里叶变换结果合并成一个长度为N的结果信号。

FFT算法的关键在于旋转因子的利用和子信号的合并。

通过适当的重排子信号和旋转因子，可以有效地提高计算效率。

三、离散傅里叶变换的应用离散傅里叶变换在信号处理和通信领域中有广泛的应用。

以下是几个常见的应用示例：1. 信号频谱分析：离散傅里叶变换可以将信号从时域转换到频域，得到信号的频谱信息。

通过分析信号的频谱，可以了解信号的频率成分和能量分布，从而实现信号的频谱分析和滤波处理。

新手小白一看就会FFT算法的原理详解傅里叶变换（Fourier Transform）是一种用于信号分析和图像处理的重要数学方法，它基于信号可以用一组正弦和余弦函数加权和表示的基本原理。

傅里叶变换主要通过将一个信号从时域变换到频域，实现信号的频谱分析和频域处理。

而快速傅里叶变换（Fast Fourier Transform，FFT）则是一种高效实现傅里叶变换的算法。

FFT算法的核心思想是分治策略，即将一个规模为N的问题分解为若干规模为N/2的子问题。

FFT算法借鉴了分治算法的优点，使得傅里叶变换的计算时间复杂度从O(N^2)下降到了O(NlogN)，大大提高了计算效率。

下面将详细介绍FFT算法的原理。

首先，考虑需要进行傅里叶变换的一个离散的序列f(x)，其中x为序列的下标。

这个序列可以看作是一个多项式的系数，傅里叶变换的目的是求得该多项式的根。

FFT算法的基本思路是将这个多项式分解为奇次和偶次项两个多项式的和，并分别对其进行傅里叶变换。

然后再将变换后的结果合并为最终的结果。

设序列f(x)的长度为N，可以将其分为两部分：f_e(x)=f(2x)，其中x为偶数f_o(x)=f(2x+1)，其中x为奇数那么f(x)可以表示为f_e(x^2)+f_o(x^2)*x对序列f_e(x)和f_o(x)分别进行N/2点的傅里叶变换，得到变换后的序列F_e(x)和F_o(x)。

接下来将F_e(x)和F_o(x)合并为最终的结果F(x)。

根据频域上两个序列的关系可知：F(x)=F_e(x)+W_N^x*F_o(x)其中W_N^x表示复数的单位根，即在单位圆上的第x个点。

根据Euler公式可知 W_N = exp(-2πi/N)，则 W_N^x = exp(-2πi/N)^x，在计算机中可以通过查表或者递推的方式计算出。

最后，递归地将N个点的傅里叶变换转化为两个N/2个点的傅里叶变换，并利用合并的方式得到最终的结果。

总体而言，FFT算法可以通过递归的方式将一个长度为N的序列的傅里叶变换转化为两个长度为N/2的序列的傅里叶变换，并通过合并得到最终结果。

FFT的算法原理应用FFT（Fast Fourier Transform）是一种高效计算离散傅里叶变换（Discrete Fourier Transform，DFT）的算法。

通过使用FFT算法，可以将DFT的计算时间从O(N^2)降低到O(NlogN)，其中N是离散序列的长度。

FFT的算法原理基于Radix-2分治策略，将一个长序列分解为两个较短序列，并重复此过程，直到仅剩两个元素相乘为止。

FFT的算法主要应用于信号处理和频谱分析等领域。

其在频谱分析中的应用可以帮助我们了解信号的频率内容以及频率分量的强度。

在信号处理中，FFT可以用于将时域数据转换为频域数据，使得信号处理更加简化和高效。

下面将详细介绍FFT的算法原理和主要应用。

1.FFT算法原理：具体步骤如下：1）通过对输入序列进行重新排列，将序列按照奇偶位进行分组，分为两个长度为N/2的子序列。

2）对这两个子序列分别进行DFT计算，得到两个长度为N/2的频域序列。

3）将这两个序列分别与旋转因子进行乘积，得到两个长度为N/2的频域子序列。

4）将这两个频域子序列连接起来，得到长度为N的频域序列。

5）递归地将这个过程应用于每个子序列，直到序列长度为2，此时不需要再进行分解。

6）将分解后的频域序列进行合并和重排，得到最终的频域序列。

通过这种分治策略，FFT能够将DFT的复杂度从O(N^2)降低到O(NlogN)，大大提高了计算效率。

2.FFT的应用：（1）频谱分析：FFT算法可以将时域信号转换为频域信号，分析信号的频率成分和强度。

通过FFT，可以得到信号的频谱信息，帮助我们了解信号的频率特点和分布情况。

常见的应用包括音频分析、图像处理、通信信号分析等。

（2）信号处理：FFT在信号处理中广泛应用，例如滤波、模式识别、降噪等。

通过将信号转换为频域，在频域进行处理后再进行逆变换，可以实现对信号的特定频率的增强或者抑制。

（3）图像处理：FFT在图像处理中的应用主要是基于频率域滤波。

fft的算法原理
傅里叶变换（Fast Fourier Transform，简称FFT）是一种通过离散傅里叶变换（DFT）快速计算信号频谱的算法。

FFT算法的原理基于分治算法，它将一个长度为N的时间序列分解成N个长度为1的时间序列，然后再进行多次合并计算得到最终结果。

具体而言，FFT算法的过程可以分为两个步骤：分解（Decomposition）和合并（Combination）。

在分解步骤中，将长度为N的时间序列分为两个长度为N/2的时间序列，这可以通过以下公式进行表示：
X(k) = X_even(k) + W_N^k * X_odd(k)
其中，X(k)表示频域中的第k个频率点，X_even(k)表示时间序列中偶数索引位置的样本的频谱，X_odd(k)表示时间序列中奇数索引位置的样本的频谱，W_N以及W_N^k是旋转因子。

接着，在合并步骤中，将两个长度为N/2的频谱再次合并为一个长度为N的频谱。

合并过程可以通过以下公式表示：
X(k) = X_even(k mod (N/2)) + W_N^k * X_odd(k mod (N/2))
其中，mod表示取模运算。

通过不断进行分解和合并的过程，最终可以得到整个时间序列的频谱。

FFT算法的关键点是快速计算旋转因子W_N^k。

这可以通过使用旋转因子的周期性特征，以及将其表示为复数的形式，使
用复数乘法和加法来高效计算。

这样，就避免了对每个频率点都重新计算旋转因子，从而提高了计算效率。

总的来说，FFT算法利用分治思想，通过将长序列分解为短序列再合并的方式，实现了高效的频谱计算。

它在信号处理、图像处理、通信等领域具有广泛应用。

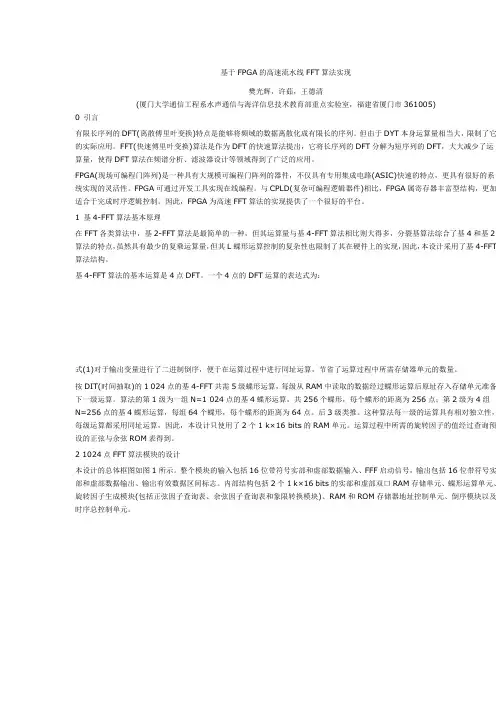

基于FPGA的高速流水线FFT算法实现樊光辉，许茹，王德清(厦门大学通信工程系水声通信与海洋信息技术教育部重点实验室，福建省厦门市361005)0 引言有限长序列的DFT(离散傅里叶变换)特点是能够将频域的数据离散化成有限长的序列。

但由于DYT本身运算量相当大，限制了它的实际应用。

FFT(快速傅里叶变换)算法是作为DFT的快速算法提出，它将长序列的DFT分解为短序列的DFT，大大减少了运算量，使得DFT算法在频谱分析、滤波器设计等领域得到了广泛的应用。

FPGA(现场可编程门阵列)是一种具有大规模可编程门阵列的器件，不仅具有专用集成电路(ASIC)快速的特点，更具有很好的系统实现的灵活性。

FPGA可通过开发工具实现在线编程。

与CPLD(复杂可编程逻辑器件)相比，FPGA属寄存器丰富型结构，更加适合于完成时序逻辑控制。

因此，FPGA为高速FFT算法的实现提供了一个很好的平台。

1 基4-FFT算法基本原理在FFT各类算法中，基2-FFT算法是最简单的一种，但其运算量与基4-FFT算法相比则大得多，分裂基算法综合了基4和基2算法的特点，虽然具有最少的复乘运算量，但其L蝶形运算控制的复杂性也限制了其在硬件上的实现，因此，本设计采用了基4-FFT 算法结构。

基4-FFT算法的基本运算是4点DFT。

一个4点的DFT运算的表达式为：式(1)对于输出变量进行了二进制倒序，便于在运算过程中进行同址运算，节省了运算过程中所需存储器单元的数量。

按DIT(时间抽取)的1 024点的基4-FFT共需5级蝶形运算，每级从RAM中读取的数据经过蝶形运算后原址存入存储单元准备下一级运算。

算法的第1级为一组N=1 024点的基4蝶形运算，共256个蝶形，每个蝶形的距离为256点；第2级为4组N=256点的基4蝶形运算，每组64个蝶形，每个蝶形的距离为64点。

后3级类推。

这种算法每一级的运算具有相对独立性，每级运算都采用同址运算，因此，本设计只使用了2个1 k×16 bits的RAM单元。

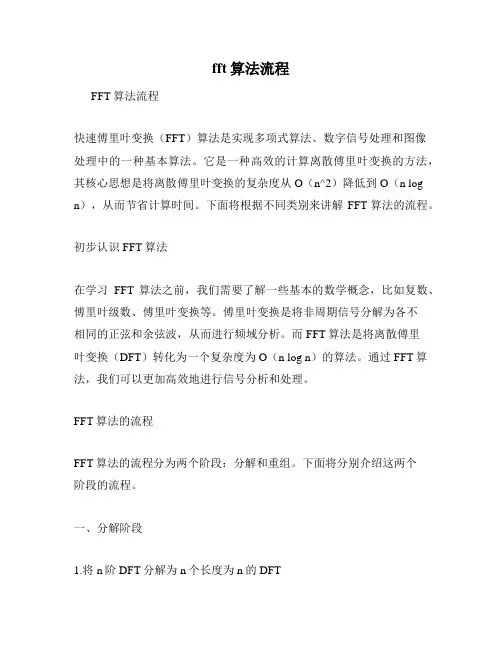

fft算法流程FFT算法流程快速傅里叶变换（FFT）算法是实现多项式算法、数字信号处理和图像处理中的一种基本算法。

它是一种高效的计算离散傅里叶变换的方法，其核心思想是将离散傅里叶变换的复杂度从O（n^2）降低到O（n log n），从而节省计算时间。

下面将根据不同类别来讲解FFT算法的流程。

初步认识FFT算法在学习FFT算法之前，我们需要了解一些基本的数学概念，比如复数、傅里叶级数、傅里叶变换等。

傅里叶变换是将非周期信号分解为各不相同的正弦和余弦波，从而进行频域分析。

而FFT算法是将离散傅里叶变换（DFT）转化为一个复杂度为O（n log n）的算法。

通过FFT算法，我们可以更加高效地进行信号分析和处理。

FFT算法的流程FFT算法的流程分为两个阶段：分解和重组。

下面将分别介绍这两个阶段的流程。

一、分解阶段1.将n阶DFT分解为n个长度为n的DFT将原始信号分解为n个长度为n的子信号，并对每个子信号进行DFT 运算。

假设g（k）是原始信号的第k个采样点，那么g（k）可以分为k=0,1,...,n-1 n个序列，如下所示：g[0],g[n],g[2n],...,g[(n-1)n]g[1],g[1+n],g[1+2n],...,g[1+(n-1)n]...g[n-1],g[n-1+n],g[n-1+2n],...,g[n-1+(n-1)n]2.将每个子信号进行二进制反转对于每个n个采样点的子信号，将其采样点的下标k转化为k的二进制反转后的值，例如，若k=1011，则反转后为1101。

这个操作可以通过查表实现，也可以使用Bit-reversal permutation模板实现。

3.通过蝴蝶算法计算DFT使用蝴蝶算法（Butterfly Algorithm）计算每个子信号的DFT。

蝴蝶算法是一种局部算法，可以大大减少运算量。

对于n个采样点，我们需要完成log2n轮蝴蝶操作。

二、重组阶段1.重组每个子信号的频率分量将所有的n个频率分量相乘，得到每个子信号的DFT结果。

fft算法的基本原理FFT算法（快速傅里叶变换）是一种高效的计算傅里叶变换的算法，它在信号处理、图像处理、数值分析等领域有着广泛的应用。

FFT算法的基本原理是通过分治和递归的思想，将一个N点的离散序列的傅里叶变换分解为多个较小规模的离散序列的傅里叶变换，然后通过组合这些子问题的解来得到原问题的解。

下面我们将详细介绍FFT算法的基本原理。

首先，我们来看一下傅里叶变换的定义。

对于一个离散序列x(n)，它的N点离散傅里叶变换（DFT）定义为：X(k) = Σ[n=0 to N-1] x(n) e^(-j2πnk/N)。

其中，k为频率序号，n为时间序号，X(k)为频率为k/N的复数值，x(n)为时间为n的复数值。

DFT的计算复杂度为O(N^2)，当N很大时，计算量会非常大。

而FFT算法通过巧妙地利用对称性和周期性，将DFT的计算复杂度降低到O(NlogN)。

FFT算法的基本思想是将一个N点的DFT分解为两个N/2点的DFT，然后通过递归地进行这种分解和组合，最终得到原问题的解。

具体来说，对于一个偶数点的序列x(n)，可以将其分解为偶数项和奇数项的序列，然后分别计算偶数项和奇数项的DFT，最后通过组合得到原序列的DFT。

对于奇数点的序列，也可以采用类似的方法进行分解和组合。

在实际的计算中，FFT算法采用了蝶形运算的结构来实现DFT的分解和组合。

蝶形运算是一种迭代的计算方法，它将DFT的计算过程分解为多个级别的计算，每个级别包含多个蝶形运算单元，每个蝶形运算单元对两个输入进行加权和旋转操作，从而实现DFT的分解和组合。

通过FFT算法，我们可以高效地计算离散序列的傅里叶变换，从而在信号处理、图像处理等领域得到更快速和高效的计算。

同时，FFT算法也在数字滤波、频谱分析、信号压缩等方面有着重要的应用。

因此，掌握FFT算法的基本原理对于理解和应用信号处理技术具有重要意义。

总之，FFT算法通过分治和递归的思想，将DFT的计算复杂度降低到O(NlogN)，并通过蝶形运算的结构实现了DFT的高效计算。

FFT相关原理及使用注意事项FFT（Fast Fourier Transform）是一种高效的离散傅里叶变换算法，用于将时域信号转换为频域表示。

FFT算法的发展与电子计算机的出现和发展有着密切关系。

FFT广泛应用于信号处理、图像处理、音频处理、通信等领域。

以下是FFT相关的原理及使用注意事项。

一、FFT原理：FFT基于快速傅里叶变换的思想，可以将原始时域信号快速转换为频域信号，通过对频域信号的分析，可以获取信号的频谱、频率分量等信息。

1.1傅里叶变换：傅里叶变换是一种将时域信号转换为频域信号的数学工具。

对于一个周期性信号或有限长的信号，可以用一系列正弦波的叠加来表示。

傅里叶变换可以将信号分解为不同频率的正弦波成分，输出的频谱表示了信号在各个频率上的强度。

1.2DFT（离散傅里叶变换）：DFT是对连续信号进行离散化处理，将信号从连续的时域变换到离散的频域。

DFT将信号视为一系列离散的采样点，并计算每个采样点的频率成分。

DFT的计算复杂度为O(N^2)，对于大规模信号处理效率较低。

1.3FFT（快速傅里叶变换）：FFT是一种高效的计算DFT的算法，能够将复杂度从O(N^2)降低到O(NlogN)。

FFT算法的核心思想是将复杂的DFT计算分解为多个规模较小的DFT计算，然后通过递归计算来提高计算效率。

二、FFT使用注意事项：在使用FFT进行信号处理时，需要注意以下几个问题。

2.1信号预处理：在应用FFT之前，通常需要对原始信号进行一些预处理。

例如，去除信号中的直流分量、滤除噪声、对信号进行加窗等处理。

这样可以提高FFT的性能，并减小由于非理想因素引起的误差。

2.2信号采样率：FFT对输入信号的采样率有一定的要求。

根据采样定理，信号的采样率要大于信号频率的两倍才能正常重构信号。

如果信号采样率过低，则会引起谱漏；如果信号采样率过高，则会浪费计算资源。

2.3零填充：FFT算法对于长度为N的输入信号，计算得到长度为N的频域信号。

FFT原理讲解及实现指南FFT（快速傅里叶变换）是一种高效的算法，用于将一个离散的时间域信号转换为频域信号。

在信号处理、图像处理以及通信领域，FFT是一种非常重要的工具。

一、FFT原理讲解傅里叶变换是一种将一个连续时间域信号转换为频域信号的方法。

其数学表达式为：X(f) = ∫x(t)e^(-j2πft)dt其中，X(f)表示频域信号，x(t)表示时间域信号，f表示频率，j表示虚数单位。

然而，对于离散时间信号，我们可以使用离散傅里叶变换（DFT）来对其进行频域分析。

DFT的公式如下：X(k) = Σx(n)e^(-j2πnk/N)其中，X(k)表示离散频域信号，x(n)为离散时间信号，N为采样点数，k表示频率。

FFT是一种用于快速计算DFT的算法，其基本原理是将DFT的计算复杂度从O(N^2)降低到O(NlogN)。

FFT的算法思路是：将N个采样点分为偶数和奇数序列，然后对偶数和奇数序列分别进行DFT变换，得到两个较小的DFT结果。

然后再将这两个较小的DFT结果合并，得到最终的DFT结果。

二、FFT实现指南1.选择合适的FFT库：在实际应用中，我们可以选择一些已有的FFT库来实现FFT算法，例如FFTW、MKL等。

2.确定输入信号：首先，需要确定待处理的离散时间信号x(n)。

3.计算FFT：使用FFT库提供的函数，对输入信号进行FFT计算。

常见的FFT库一般提供了相应的API，通过输入参数，得到计算出的离散频域信号X(k)。

4.获取频域信息：根据需要，可以从计算出的离散频域信号X(k)中提取相应的频域信息，例如频率分量、频谱等。

5.可选步骤：根据实际需求，可以进行滤波、频率域增强等操作。

6.反变换：如果需要将频域信号转换为时间域信号，可以使用反变换。

需要注意的是，FFT算法主要适用于离散时间信号的频域分析。

在实际应用中，可能还需要考虑信号预处理、采样率等因素。

三、总结FFT是一种高效的算法，用于离散时间信号的频域分析。

fft的原理傅里叶变换（Fast Fourier Transform，简称FFT）是一种重要的信号处理方法，广泛应用于图像处理、音频处理、通信系统等多个领域。

它通过将信号从时域转换到频域，实现了信号的频谱分析和滤波等操作。

本文将以人类的视角，介绍FFT的原理和应用。

我们来了解一下FFT的基本原理。

FFT的核心思想是将一个时域信号转换为频域信号。

在时域中，信号是以时间为自变量的函数，而在频域中，信号是以频率为自变量的函数。

通过将信号从时域转换到频域，我们可以观察到信号中各个频率分量的强度和相位信息。

FFT的基本原理可以通过以下步骤进行说明：1. 首先，我们需要将时域信号进行采样。

采样是将连续时间信号离散化为离散时间信号的过程。

通过采样，我们可以得到一系列离散的信号样本。

2. 接下来，我们将采样到的时域信号进行加窗处理。

加窗是为了减小信号的边界效应，使得信号在频域中更加平滑。

常用的加窗函数有矩形窗、汉宁窗等。

3. 然后，我们将加窗后的信号进行快速傅里叶变换。

FFT算法通过分治法将傅里叶变换的计算复杂度从O(n^2)降低到O(nlogn)，提高了计算效率。

在FFT算法中，信号被划分为多个子信号，分别进行频域计算，最后将结果合并得到完整的频域信号。

4. 最后，我们可以对得到的频域信号进行频谱分析、滤波、降噪等操作。

通过观察频域中各个频率分量的强度和相位信息，我们可以对信号进行分析和处理。

除了频谱分析和滤波，FFT还有许多其他应用。

在图像处理中，FFT 可以用于图像的频域滤波、图像的变换和压缩等。

在音频处理中，FFT可以用于音频的频谱分析、音频的合成和混响等。

在通信系统中，FFT可以用于OFDM（正交频分复用）技术，实现高速数据传输。

总结起来，FFT是一种重要的信号处理方法，通过将信号从时域转换到频域，实现了信号的频谱分析和滤波等操作。

它在图像处理、音频处理、通信系统等多个领域有着广泛的应用。

通过深入理解FFT的原理和应用，我们可以更好地利用它来处理和分析信号，提高系统性能和用户体验。

基于FPGA流水线结构并行FFT的设计与实现王英喆;杜蓉【摘要】根据实时信号处理的需求,提出了一种基于FPGA的512点流水线结构快速傅里叶变换(FFT)的设计方案,采用4个蝶形单元并行处理,在Xilinx公司的Virtex7系列的FPGA上完成设计.处理器将基2算法与基4算法相结合,蝶形运算时把乘法器IP核的旋转因子输入端固定为常数,而中间结果用FIFO缓存.采用硬件描述语言verilog完成设计,并进行综合、布局布线,测试结果与MATLAB仿真结果相吻合.【期刊名称】《电子设计工程》【年(卷),期】2015(023)004【总页数】4页(P47-50)【关键词】FFT;FPGA;流水线;并行处理【作者】王英喆;杜蓉【作者单位】北京大学软件与微电子学院,北京100871;中科院国家空间中心北京100190【正文语种】中文【中图分类】TN402离散傅里叶变换DFT在通信、控制、信号处理、图像处理、生物信息学、计算物理、应用数学等领域中有着广泛的应用[1]。

FFT算法是作为DFT快速算法提出的,它将长序列的DFT分解为短序列的DFT,大大减少了运算量。

FFT的FPGA实现同时具有软件编程的灵活性和ASIC电路的快速性等优点，成为快速实时实现FFT的一种重要手段[2]。

文章意在设计一种高速率高吞吐率的FFT处理器，以满足实时处理要求。

1 数学模型FFT的基本思想是利用旋转因子的周期性、对称性和可约性将一个长度为N的序列的DFT逐次分解为较短的DFT来计算，而总的运算次数比直接DFT运算要少得多，达到提高速度的目的。

根据旋转因子的周期性、对称性和可约性，我们可以得到如式(1)的一系列有用结果[3-4]。

一般情况下，长度为N的有限长序列x(n)的DFT为：根据公式(1)(2)得到的基2与基4计算公式如下：2 结构说明2.1 流水线结构硬件结构实现FFT的常用形式有4种：递归结构，流水线结构，并行迭代结构和全并行结构[5]。
