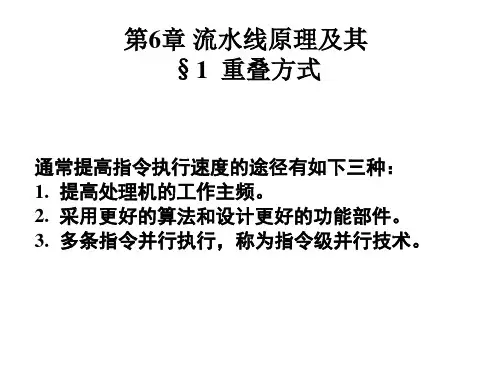

6计算机组成原理第6章流水线原理

计算机组成原理中的流水线与并行处理计算机组成原理是指计算机的各个组成部分及其相互关系的原理。

其中，流水线与并行处理是计算机组成原理中的两个重要概念。

本文将从流水线和并行处理的定义、特点、应用以及优缺点等方面进行论述。

一、流水线的定义和特点流水线技术是一种将复杂的任务分解为若干个互相依赖的子任务，并通过时序控制将其分别交给不同的处理单元进行执行的技术。

它可以提高计算机的执行效率和吞吐量。

与串行处理相比，流水线处理具有以下特点：1.任务分解：将复杂的任务分解为多个子任务，每个子任务由不同的处理单元负责执行。

2.流水线寄存器：通过在流水线各个阶段之间插入流水线寄存器，实现了各个阶段之间的数据传递和暂存，确保了数据的正确性和稳定性。

3.并行操作：不同的处理单元可以并行执行不同的任务，提高了计算机的并行处理能力。

4.随机任务执行：由于流水线中的各个阶段是独立的，因此可以随机运行和停止任务，提高了计算机的灵活性。

二、并行处理的定义和特点并行处理是指同时利用多个处理器或者多个处理单元并行执行多个任务的处理方式。

它可以大幅提升计算机系统的运算速度和处理能力。

并行处理的特点如下：1.任务分配：将大任务分解为多个小任务，并分配给多个处理单元同时执行。

2.任务协调：通过合理的任务调度算法，协调各个处理单元之间的任务执行顺序和数据传递，确保整个系统的稳定性和正确性。

3.资源共享：各个处理单元之间可以共享资源，如内存、缓存等，提高资源利用率。

4.计算效率提高：通过多个处理单元同时执行任务，大幅提高了计算效率和处理速度。

三、流水线与并行处理的应用流水线和并行处理在计算机领域被广泛应用，以下是几个常见的应用示例：1.超级计算机：超级计算机通常采用并行处理的方式，利用多个处理器同时进行计算，以提高计算能力。

2.图形处理器：图形处理器（GPU）采用流水线技术，将图像处理任务分解为多个子任务，通过流水线处理实现高效的图形渲染和计算。

计算机组成原理流水线设计基础知识全面解析计算机组成原理是计算机科学与技术的基础课程之一，而流水线设计则是其中的重要内容之一。

本文将全面解析计算机组成原理流水线设计的基础知识，介绍其工作原理、优势、流水线冲突及解决方法等内容。

一、工作原理计算机组成原理中，流水线设计是通过将指令的执行过程划分为多个阶段，并将这些阶段在不同的处理单元上并行执行的方式，从而提高指令的执行效率。

流水线设计主要包含以下几个阶段：1. 取指令阶段（IF）：从内存中读取指令并将其送至指令译码器。

2. 指令译码阶段（ID）：对指令进行解码，判断其类型，并提取相关寄存器的值。

3. 执行阶段（EX）：根据指令的类型，对操作数进行计算，并将结果保存至寄存器中。

4. 访存阶段（MEM）：如果指令需要访问内存，则进行内存读取或写入操作。

5. 写回阶段（WB）：将计算结果写回到寄存器中。

通过将指令的执行划分为多个阶段，并使用多个处理单元并行执行，流水线设计可以大大提高指令的执行效率，加快程序的运行速度。

二、优势流水线设计具有以下几个优势：1. 并行处理：通过将指令的执行划分为多个阶段，并使用多个处理单元并行执行，可以加快指令的执行速度。

2. 提高资源利用率：由于每个处理单元都可以执行不同的指令阶段，因此可以充分利用硬件资源，提高整体的资源利用率。

3. 灵活性：不同的指令可以使用不同的处理单元进行执行，在保持高效率的同时，增加了系统的灵活性，可以执行更多的指令类型。

然而，除了以上的优势外，流水线设计也存在一些问题，即流水线冲突。

三、流水线冲突及解决方法1. 结构冲突：当多个指令需要使用同一硬件资源时，会发生结构冲突。

例如，同时对存储器进行读取和写入操作。

解决方法：通过增加硬件资源的数量或调整指令的执行顺序，可以避免结构冲突的发生。

2. 数据冲突：当后续指令需要使用前一条指令的运算结果时，会发生数据冲突。

例如，一条指令的结果被另一条指令使用。

解决方法：可以通过插入空闲周期或使用旁路机制，将结果传递给后续指令，从而解决数据冲突。

计算机组成原理中央处理器与流水线技术计算机组成原理是计算机科学中的基础课程之一，它主要研究计算机系统的硬件组成和工作原理。

而中央处理器（Central Processing Unit，简称CPU）作为计算机的核心部件之一，承担着指令的译码、执行和数据处理等关键任务。

为了提高CPU的运行效率和性能，流水线技术被引入其中。

本文将对计算机组成原理中央处理器以及流水线技术进行探讨。

一、中央处理器的基本结构和功能中央处理器作为计算机系统的核心，它主要由控制器和运算器两部分组成。

其中，控制器负责对指令的解码和控制，而运算器则负责执行这些指令并进行数据的处理。

控制器是中央处理器的指挥中枢，它接收来自主存储器的指令，并对其进行解码和分析。

解码后的指令将被传送到运算器，根据指令的要求，运算器会执行相应的运算操作，并将结果返回到主存储器或其他设备。

运算器主要由算数逻辑单元（ALU）和寄存器组成。

ALU负责执行各种算术运算和逻辑运算，寄存器则用于存储指令和数据。

在运算过程中，ALU可以根据指令的要求，通过寄存器之间的数据传输和运算来完成各种运算操作。

二、中央处理器与流水线技术的关系为了提高CPU的执行效率和性能，流水线技术被引入其中。

流水线技术是基于指令级并行的思想，将指令的执行过程划分为多个子任务，并通过流水线的方式并行执行这些子任务，从而提高CPU的吞吐量。

1. 流水线技术的原理流水线技术将整个指令的执行过程划分为多个阶段，每个阶段完成一个特定的操作。

这些阶段依次连接在一起，形成一个流水线。

当一个指令进入流水线后，它会按照顺序经过各个阶段的处理，直至完成。

而在同一时刻，不同指令的不同阶段可以并行执行，从而提高了整个流水线的效率。

2. 流水线技术的优势流水线技术的引入使得CPU能够同时处理多条指令，提高了整体的执行效率。

同时，流水线技术还具有以下几个优点：（1）资源复用：不同阶段的操作可以使用相同的硬件资源，提高硬件资源的利用率。

计算机组成原理基础知识流水线技术和超标量处理器计算机组成原理基础知识：流水线技术和超标量处理器计算机组成原理是指计算机硬件的基本组成和工作原理。

在计算机科学与技术领域，流水线技术和超标量处理器是两个重要的概念。

本文将介绍这两种技术的基本原理和应用。

一、流水线技术流水线技术是指将一个复杂的操作分解成多个简单的子操作，并将这些子操作连续地执行，以提高计算机的指令执行效率。

在传统的自顶向下的设计方法中，计算机硬件主要包括控制器、运算器等单一功能模块，而在流水线技术中，计算机硬件被划分成多个阶段，每个阶段执行一个特定的功能子模块。

经典的流水线包括取指、译码、执行、访存和写回等阶段。

在取指阶段，计算机从存储器中读取指令；在译码阶段，计算机对指令进行解码并读取相应的操作数；在执行阶段，计算机执行相应的操作；在访存阶段，计算机对数据进行读写操作；在写回阶段，计算机将执行结果写回到寄存器或存储器。

流水线技术的优点是可以充分利用计算机硬件资源，提高指令的并行执行程度。

但是，流水线技术也存在一些问题，例如数据的相关性和冒险问题，需要通过一些技术手段来解决。

二、超标量处理器超标量处理器是一种在流水线技术基础上的改进方案。

传统的流水线技术中，每个阶段只能执行一个指令，而超标量处理器允许在同一个时钟周期内执行多个指令，以进一步提高计算机的执行效率。

超标量处理器主要依靠两个关键技术来实现多指令并行执行：乱序执行和动态调度。

乱序执行是指根据指令之间的依赖关系，按照合理的顺序执行指令，而不是按照指令在程序中的顺序执行。

动态调度是指通过硬件对指令进行调度，在不改变程序语义的前提下，尽可能地重排指令的执行顺序，以提高指令的并行度。

超标量处理器的工作原理可以简单描述为：在取指阶段，计算机从存储器中读取多个指令；在译码阶段，计算机对这些指令进行解码；在执行阶段，计算机并行执行多个指令；在访存阶段，计算机同时进行多个数据的读写操作；在写回阶段，计算机将执行结果写回到寄存器或存储器。

流水线的工作原理
流水线的工作原理是将一个任务拆分成多个子任务，并由多个处理单元按照顺序进行并行处理，从而实现提高任务处理效率的目的。

具体来说，流水线工作原理分为以下几个步骤：
1. 任务拆分：将一个任务分解成多个子任务，每个子任务具有一定的独立性，可以并行处理。

2. 指令执行阶段划分：将每个子任务划分为不同的阶段，每个阶段需要不同类型的处理单元进行处理。

3. 并行处理：每个处理单元在每个阶段对应的子任务上进行处理，各个处理单元同时工作，形成并行处理的效果。

4. 流水线寄存器：流水线中的每个阶段之间通过流水线寄存器进行数据传输，保证各个阶段之间的数据同步。

5. 流水线冲突处理：由于流水线中各个阶段同时进行，可能会出现数据相关等冲突，需要通过添加硬件逻辑或进行优化来解决这些冲突，以保证流水线的正常工作。

6. 结果合并：当所有子任务完成处理后，将各个处理单元输出的结果合并得到最终的任务结果。

通过以上步骤，流水线能够将一个任务分解并并行处理，充分利用硬件资源，提高任务处理的效率和速度。

但是流水线也会因为流水线寄存器的引入，导致任务执行速度下降，同时需要处理冲突问题，因此需要根据具体情况进行流水线设计和优化。

计算机组成原理中的流水线与并行计算计算机组成原理是计算机科学中的重要课程，涉及到计算机硬件的各个层面和组成部分。

在计算机组成原理中，流水线和并行计算是两个重要的概念，它们在提高计算机性能和效率方面发挥着重要作用。

一、流水线的概念与原理流水线是一种将任务分解为多个阶段并分别处理的技术。

在计算机中，流水线将指令执行过程分为多个步骤，并在不同的处理器上同时执行这些步骤，以提高整体的执行速度。

流水线的原理可以简单地用装配线的概念来解释。

就像工厂的装配线一样，每个工人负责在流水线上的一个工作站上完成一个特定的任务，然后将产品传递给下一个工人进行下一步处理。

这样，整个生产过程可以并行进行，从而提高了效率。

在计算机中，流水线处理的阶段通常包括取指（Instruction Fetch）、译码（Instruction Decode）、执行（Execute）、访存（Memory Access）和写回（Write Back）等。

每个阶段负责完成特定的任务，然后将结果传递给下一个阶段。

这样，计算机可以同时处理多个指令，提高了整体的运行速度。

二、并行计算的概念与应用并行计算是指在计算过程中同时进行多个操作或任务的技术。

与流水线不同的是，并行计算更强调多个任务的同时执行。

在计算机组成原理中，并行计算被广泛应用于多核处理器和分布式系统中。

例如，现代的计算机中常常使用多核处理器，每个核心可以同时执行不同的任务，从而提高计算机的整体性能。

另外，分布式系统中的多台计算机可以同时工作，通过任务的分配和协调来完成复杂的计算任务。

并行计算的应用包括科学计算、数据处理、图像处理等领域。

在科学计算中，大规模的模拟和计算问题可以通过将任务分配给多个处理器来加速计算过程。

在数据处理和图像处理中，可以同时处理多个数据项或图像，从而提高处理的效率和速度。

三、流水线与并行计算的关系流水线和并行计算是紧密相关的概念，它们都旨在提高计算机的性能和效率。

流水线的实现可以看作是一种简单形式的并行计算，其中不同的阶段可以同时执行。

计算机组成原理流水线与超标量技术的性能优化近年来，随着计算机应用的日益广泛和复杂化，对计算机性能的要求也越来越高。

为了提高计算机的运算速度和效率，人们不断探索和研究各种性能优化技术。

其中，流水线和超标量技术是两种常见且有效的优化方法。

一、流水线技术流水线技术是一种基于指令级并行的优化方法，它将计算机指令划分为不同的阶段，每个阶段分配一个专门的硬件模块来执行相应的操作。

通过将多条指令同时并行执行，流水线技术能够显著提高计算机的执行效率。

在流水线技术中，我们通常将指令的执行过程分为取指令、译码、执行、访存和写回五个阶段。

每个阶段由不同的硬件模块负责完成，并且能够同时处理多条指令。

这样一来，计算机就可以在同一个时间周期内执行多条指令，提高了整体的运算速度。

然而，流水线技术也存在一些问题。

首先，流水线的效率受制于指令之间的依赖关系。

如果一条指令的执行需要依赖前面指令的结果，那么流水线就会发生阻塞，降低了执行效率。

此外，流水线还会引入一定的硬件代价，包括冲突检测和调度机制的设计等。

为了更好地优化流水线技术的性能，人们提出了一系列的解决方案。

例如，通过添加冗余的硬件单元来处理指令间的依赖关系，即预测执行和乱序执行技术。

此外，还可以通过设置更多的流水线段数，增加流水线的深度，从而提高整体的执行效率。

二、超标量技术相比于流水线技术，超标量技术更加复杂和灵活，可以同时启动并行执行多条指令，进一步提高计算机的性能。

超标量技术可以通过增加硬件资源和优化指令调度的方式来实现。

在超标量技术中，我们将计算机指令分为多个指令流，并且每个指令流都可独立执行。

这样一来，计算机就能够同时执行多条指令，提高整体的运算速度。

超标量技术的核心在于指令调度，通过智能地选择和排序指令，使得多条指令可以并行执行。

与流水线技术相比，超标量技术能够更好地处理指令之间的依赖关系。

当一条指令的执行需要依赖其他指令的结果时，超标量技术可以灵活地选择其他可执行的指令来填充空闲的硬件执行单元。

计算机组成原理中的流水线技术研究一、引言计算机组成原理是计算机科学中的核心课程之一，掌握计算机组成原理对于了解计算机的内部结构和原理具有至关重要的作用。

其中，流水线技术是计算机组成原理中的一个重要部分，它是计算机工程师所必须熟练掌握的技术之一。

本文将讨论流水线技术在计算机组成原理中的应用和研究进展。

二、流水线技术概述流水线技术是一种把复杂的任务分解成若干个简单的任务，然后将这些任务组合在一起完成整个任务的技术。

在计算机组成原理中，流水线技术是指把指令的执行分为若干个阶段，在每个阶段中都有专门的电路来完成相应的任务。

这样，指令的执行就可以同时进行，从而提高计算机的性能。

三、流水线技术的应用流水线技术广泛应用于计算机硬件设计中，特别是在中央处理器(CPU)的设计中。

流水线技术可以加速指令的执行，提高CPU的工作效率。

流水线技术在CPU内部由若干个阶段组成，每个阶段会完成不同的指令操作。

通过流水线技术，CPU可以同时执行多个指令，缩短了指令的执行时间，提高了工作效率。

此外，流水线技术还可以改善CPU的功耗和热量散发，降低功耗和温度。

四、流水线技术的优缺点和研究进展在实际应用中，流水线技术也存在着优缺点。

优点是可以提高CPU的性能，缩短指令执行的时间，从而提升计算机的整体速度。

缺点则是可能会引入一定的延迟，因为指令需要在多个阶段中执行。

同时，流水线技术还可能会出现数据相关问题，由于指令的执行被划分成若干个阶段，在执行过程中，可能会导致数据的依赖性问题，即在后面的指令中需要用到前面指令的计算结果。

这些问题都需要进行仔细的分析和解决。

为了解决这些问题，在流水线技术的研究中，人们提出了许多优化方法。

例如，延迟槽技术能够减少由于流水线中执行指令的顺序不同所引发的违反指令依赖的可能性。

另外，超标量技术可以在同一时钟周期内同时执行多条指令，提高了CPU的并行性和执行效率。

此外，随着技术的发展和进步，新的流水线优化技术也不断涌现，如多线程技术、预测执行技术等。

计算机组成原理中的指令流水线与超标量计算机组成原理是计算机科学中的重要概念之一，它研究了计算机的硬件组成和工作原理。

其中，指令流水线和超标量技术是提高计算机性能的重要手段。

本文将介绍指令流水线和超标量技术的基本原理，并讨论它们在计算机系统中的应用。

一、指令流水线指令流水线是一种将指令执行过程分为多个阶段，并且在每个阶段中同时执行多条指令的技术。

通过将指令执行过程划分为多个独立的阶段，可以使得指令在执行过程中能够重叠进行，从而提高了计算机的运行速度。

指令流水线通常包括取指、译码、执行、访存和写回这五个阶段。

在每个时钟周期中，各个阶段同时执行不同的指令，以提高整个系统的效率。

每个指令在通过流水线的各个阶段时，都经历了不同的处理过程，最终完成指令的执行。

指令流水线的优点在于它可以充分利用计算机资源，提高处理器的性能。

然而，指令流水线技术也存在一些问题，例如流水线冲突和分支预测错误。

流水线冲突指的是由于数据相关性等原因导致指令无法按照顺序执行，而需要等待前一条指令完成。

分支预测错误则是指在程序执行过程中，由于分支指令的条件未知，导致指令流水线中的指令被误判，从而浪费了计算资源。

二、超标量技术超标量技术是指在一个时钟周期内同时发射多条指令，并且在多个功能部件上同时执行这些指令的技术。

相比于指令流水线，超标量技术更进一步地提高了计算机的性能。

超标量技术的核心是多发射和多功能部件。

多发射指的是在一个时钟周期内同时发射多条指令到流水线中。

多功能部件则是指在处理器中使用多个功能部件，以同时执行多条指令，从而提高计算机的性能。

超标量技术的优点在于它可以同时执行多条指令，提高计算机处理的并行性。

通过在一个时钟周期中同时发射多条指令，并在多个功能部件上执行这些指令，可以充分利用计算机资源，提高处理器的性能。

然而，超标量技术也存在一些问题，例如硬件复杂度和资源分配等。

由于需要同时执行多条指令，并且在多个功能部件上执行，因此需要更多的硬件资源来支持。

计算机组成原理之流水线处理机简介流水线处理机是计算机组成原理中的重要概念之一。

它通过将指令的执行过程分为多个阶段，并使得不同的指令在不同的阶段同时执行，从而实现指令的并行处理，提高计算机的执行效率。

本文将介绍流水线处理机的工作原理、设计原则以及在计算机体系结构中的应用。

工作原理流水线处理机的工作原理可以简单描述为将指令执行流程划分为多个连续的阶段，并在每个时钟周期内同时执行不同的指令。

典型的流水线处理机包括取指、译码、执行、访存和写回等阶段。

每个阶段都有专门的硬件模块负责处理相应的任务，而不同的指令则在不同的阶段同时执行，从而提高计算机的执行效率。

具体而言，流水线处理机的工作过程大致可以分为以下几个阶段：1.取指（IF）：从内存中读取指令，并将其存储到指令寄存器中。

2.译码（ID）：对指令进行解码，确定指令的类型和操作数，并从寄存器堆中读取相应的数据。

3.执行（EX）：根据指令的类型和操作数，执行相应的计算、逻辑或存储操作。

4.访存（MEM）：根据指令的要求，进行内存的读取或写入操作，或者与外部设备进行通信。

5.写回（WB）：将计算的结果写入寄存器堆中。

这些阶段可以同时进行，使得不同指令在不同阶段之间的流动保持连续，从而达到高效的并行执行。

设计原则在设计流水线处理机时，需要考虑一些重要的原则。

这些原则包括：1.流水线阶段划分：合理的划分流水线阶段是流水线处理机设计的关键。

通常情况下，流水线的阶段应当尽可能细致，以便在每个阶段内能够并行执行更多的操作。

2.流水线寄存器：为了保证流水线的数据同步和流畅的运行，需要在每个阶段之间插入流水线寄存器。

这些寄存器用于存储不同阶段之间的数据，并提供了一个缓冲区域来保证数据的正确流动。

3.数据冲突处理：数据依赖和冲突是流水线处理机设计中常见的问题。

为了避免数据冲突对计算结果的影响，可以采用数据前推和数据旁路等技术来解决。

4.控制冲突处理：由于指令之间的控制依赖关系，可能会导致指令执行的顺序发生改变，从而影响流水线的效率。

计算机组成原理——指令流⽔线
计算机组成原理——指令流⽔线
1. 综述
为提⾼CPU利⽤率，加快执⾏速度，将指令分为若⼲个阶段，可并⾏执⾏不同指令的不同阶段，从⽽多个指令可以同时执⾏。

在有效地控制了流⽔线阻塞的情况下，流⽔线可⼤⼤提⾼指令执⾏速度。

经典的五级流⽔线：取址、译码/读寄存器、执⾏/计算有效地址、访问内存（读或写）、结果写回寄存器。

流⽔线阻塞的情况有三种（）：
1. 结构相关：指令重叠执⾏的过程中，硬件资源满⾜不了指令重叠执⾏的要求，发⽣资源冲突，这时将产⽣结构相关。

解决的办法是增加硬件资源，如解决访存冲突就采⽤指令Cache和数据Cache分离的哈弗结构。

2. 数据相关：当⼀条指令需要前⾯某条指令的执⾏结果，⽽两者正在并⾏执⾏的情况下，将产⽣数据相关。

解决⽅式：数据重定向，或称为旁路技术。

3. 控制相关：有跳转语句、分⽀指令，或其他改变IP值的指令，将产⽣控制相关。

解决⽅法：分⽀预测技术，投机执⾏，延迟分⽀。

若I1和I2数据相关，如I2需要I1的结果，则I2在其译码阶段被阻塞，直到I1全部完成才恢复流动。

计算机组成原理与指令流水线探究计算机组成原理是指计算机硬件和软件之间相互协调、相互配合的总体规律。

而指令流水线是计算机组成原理中一个重要的概念，它可以提高计算机的运行效率，加快指令执行速度。

本文将深入探究计算机组成原理与指令流水线的关系，并对其进行详细阐述。

【引言】计算机组成原理是计算机科学中的重要学科之一，通过研究计算机的基本组成部分和运行原理，可以理解计算机的工作原理和运行机制，从而更好地进行计算机系统设计与优化。

而指令流水线则是计算机组成原理中的一种设计思想，通过将指令执行过程划分为多个步骤，并流水化地执行，以提高指令执行效率。

下面将对计算机组成原理与指令流水线进行深入探究。

【计算机组成原理】1. 中央处理器（CPU）：中央处理器是计算机的核心部件，负责控制和执行计算机的指令。

CPU主要由控制单元、算术逻辑单元和寄存器组成，其中控制单元负责指令的解码和执行，算术逻辑单元负责进行各种算术和逻辑运算。

2. 存储器：存储器用于存储数据和程序，包括内存和外存。

内存是计算机中的主要存储设备，用于存储当前运行的程序和数据，而外存则用于长期存储数据和程序。

3. 输入输出设备：输入输出设备用于与计算机进行数据和信息的交互，包括键盘、鼠标、显示器、打印机等。

输入设备将外部的数据输入到计算机，输出设备将计算机处理后的数据输出给用户。

【指令流水线】指令流水线是一种将指令执行过程划分为多个步骤，并在不同的时钟周期内同时执行不同指令的技术。

通过流水线的方式，计算机可以同时执行多条指令，提高指令的执行效率。

指令流水线主要包括以下几个阶段：1. 取指令（IF）：根据程序计数器提供的地址，从内存中取出指令，并将程序计数器加一。

2. 译码（ID）：对取出的指令进行解码，确定指令的操作类型和操作数。

3. 执行（EX）：根据指令的操作类型和操作数，执行相应的算术和逻辑运算。

4. 访存（MEM）：将执行阶段得到的结果存储到内存中，或从内存中取出操作数。
