excel表格绘制函数图像的教程

跟着学做Excel抛物线图表
与 30万粉丝一起学Excel
今天，卢子模拟这个走势图，教你如何做抛物线。

Step 01 准备X轴数据，在A列中输入公式，生成-10到10的数字，ROW是生成数字1到21。

=-11+ROW(A1)
Step 02 准备Y轴数据，在B列中输入公式，^是乘方，ABS是取绝对值。

=-(A2^2+2*ABS(A2)+1)
Step 03 选择区域，插入散点图。

这样图表就做出来了。

制作倒是挺简单的，只是看着这个向下的抛物线有点不爽而已，如果是向上的抛物线那就完美了。

要制作向上的，其实也挺简单的，把Y轴的-去掉。

也就是说，Y 轴负数是向下的抛物线，正数是向上的抛物线。

=A2^2+2*ABS(A2)+1
有人说如果爱一个女人，就让她去炒股；如果恨一个女人，也让她去炒股。

股票改变的不仅是女人的钱袋，更是女人的生活方式。

陪你学Excel，一生够不够？
请把「Excel不加班」推荐给你的朋友。

本文整理于网络，仅供阅读参考

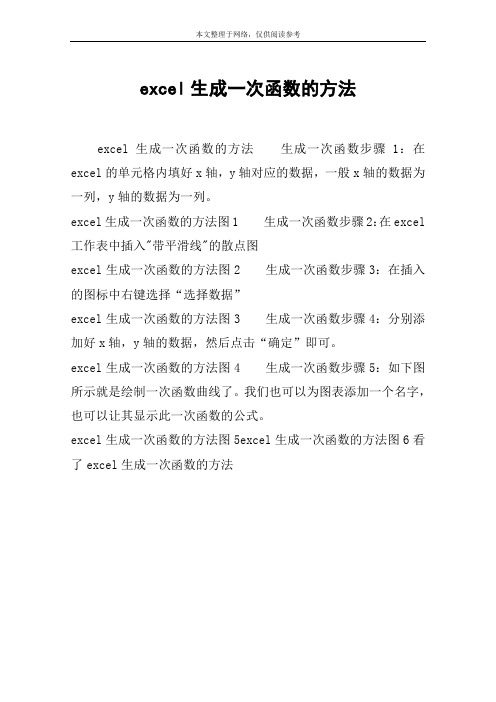

excel生成一次函数的方法
excel生成一次函数的方法生成一次函数步骤1：在excel的单元格内填好x轴，y轴对应的数据，一般x轴的数据为一列，y轴的数据为一列。

excel生成一次函数的方法图1 生成一次函数步骤2：在excel 工作表中插入"带平滑线"的散点图
excel生成一次函数的方法图2 生成一次函数步骤3：在插入的图标中右键选择“选择数据”
excel生成一次函数的方法图3 生成一次函数步骤4：分别添加好x轴，y轴的数据，然后点击“确定”即可。

excel生成一次函数的方法图4 生成一次函数步骤5：如下图所示就是绘制一次函数曲线了。

我们也可以为图表添加一个名字，也可以让其显示此一次函数的公式。

excel生成一次函数的方法图5excel生成一次函数的方法图6看了excel生成一次函数的方法。

excel如何制作动态正余弦函数曲线图像
1、首先启动excel2003，我们都清楚正余弦函数的表达式为
x1=A*sin(θ+φ)和x2=A*cos(θ+φ)，通过改变A和φ的值改变
函数的状态。

2、选择单元格a3输入x，从单元格a4开始一直到单元格a40
填充内容为0、10、20-360等差数列。

4、同样道理在单元格c3中输入cos函数，选择单元格c4输入
公式为=$f$3*sin(radians(a4+$h$3))，然后填充其他数值。

6、这样就得到了正余弦函数图像，选择单元格d18，执行视图-
工具栏-窗体命令，调出窗体对话框，选择微调器，绘制一个微调器。

并调节其大小和位置。

7、右键单击该微调器从下拉菜单中选择设置控件格式选项，调
出设置控件格式对话框，设置最小值为1，最大值为6，步长为1，
单元格连接为$f$2，当前值为6，点击确定。

8、接着在单元格d19中绘制一个微调器同样方法设置当前值为0，最小值为0，最大值为360，步长为10，单元格链接地址为h2.
点击确定按钮。

9、像制作正弦函数那样制作余弦函数的微调器，并进行相应的
参数设置，设置完毕后可以查看效果。

10、调整图表所在的位置，使其和微调器在一条线，这样再调节数据时能够清楚的看出图像的变化。

12、双击图表中的函数图像打开数据系列格式对话框，在该对话框中分别设置正余弦函数图像的样式和颜色，然后点击确定按钮。

13、到此就基本上完成了，点击任意一个微调器动态观看函数图像变换，执行文件-保存命令，在弹出的对话框中输入“动态变化图像”，找到一个合适的位置保存即可。

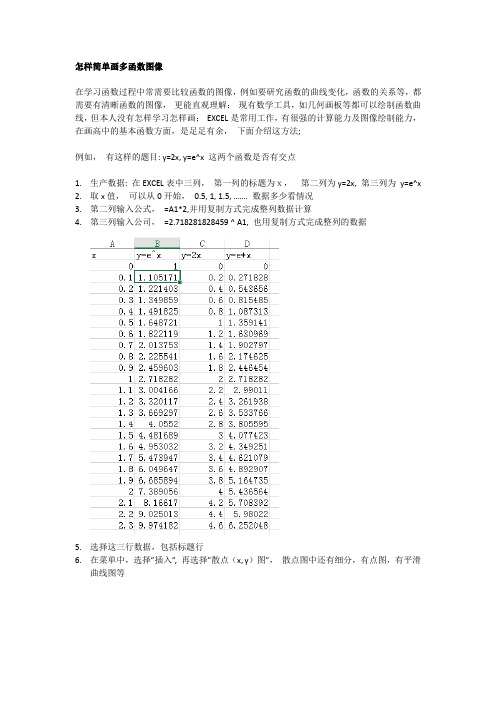

怎样简单画多函数图像
在学习函数过程中常需要比较函数的图像，例如要研究函数的曲线变化，函数的关系等，都需要有清晰函数的图像，更能直观理解；现有数学工具，如几何画板等都可以绘制函数曲线，但本人没有怎样学习怎样画；EXCEL是常用工作，有很强的计算能力及图像绘制能力，在画高中的基本函数方面，是足足有余，下面介绍这方法;
例如，有这样的题目: y=2x, y=e^x 这两个函数是否有交点
1.生产数据: 在EXCEL表中三列，第一列的标题为ｘ，第二列为y=2x, 第三列为y=e^x
2.取x值，可以从0开始，0.5, 1, 1.5, ……. 数据多少看情况
3.第二列输入公式，=A1*2,并用复制方式完成整列数据计算
4.第三列输入公司，=2.718281828459 ^ A1, 也用复制方式完成整列的数据
5.选择这三行数据，包括标题行
6.在菜单中，选择”插入”, 再选择”散点（x, y）图”，散点图中还有细分，有点图，有平滑
曲线图等
7.选择后，函数的曲线就出现了，如下图
8.大功告成，真很容易的。

Excel表格怎么绘制对数函数图？Excel想要绘制对数函数图，将连续的曲线函数可视化，该怎么绘制呢？下⾯我们就来看看详细的教程。

Excel2007 绿⾊版精简免费[58MB]
类型：办公软件
⼤⼩：58MB
语⾔：简体中⽂
时间：2016-06-27
查看详情
1、打开Excel2016（其他版本的软件参照），在A1单元格输⼊0.01，选中A列
2、以此点击“开始”、“填充”、“序列”
3、在步长值中填0.01（注意该值很关键，要尽量⼩才能让曲线光滑），终⽌值填5（根据⾃⼰需求画哪段函数填写到哪⾥）
4、“确定”后得到图像的横坐标数列
5、在B1单元格输⼊“=LOG10（A1）”，即求出以10为底的对数函数值
6、向下填充，求出所有对应的纵坐标值（对数值）
7、选中A、B两列，依次点击“插⼊”、“散点图”、“带平滑线的散点图”
8、⼤功告成。

以上就是Excel对数函数图的制作⽅法，希望⼤家喜欢，请继续关注。

怎样用Excel函数画曲线有时候工作需要我们电脑绘制复杂函数曲线，怎么做呢?对于新手来说还是有一定难度，怎么办?下面店铺给大家分享用Excel函数画曲线的方法。

用Excel函数画曲线的方法1.用Excel函数画曲线图的一般方法因为Excel有强大的计算功能，而且有数据填充柄这个有力的工具，所以，绘制曲线还是十分方便的。

用Excel画曲线的最大优点是不失真。

大体步骤是这样的：⑴ 用“开始”→“程序”→“Microsoft office”→”Excel”,以进入Excel窗口。

再考虑画曲线，为此：⑵ 在A1 和A2单元格输入自变量的两个最低取值，并用填充柄把其它取值自动填入;⑶ 在B列输入与A列自变量对应的数据或计算结果。

有三种方法输入：第一种方法是手工逐项输入的方法，这种方法适合无确定数字规律的数据：例如日产量或月销售量等;第二种方法是手工输入计算公式法：这种方法适合在Excel的函数中没有列入粘贴函数的情况，例如，计算Y=3X^2时，没有现成的函数可用，就必须自己键入公式后，再进行计算;第三种方法是利用Excel 中的函数的方法，因为在Excel中提供了大量的内部预定义的公式，包括常用函数、数学和三角函数、统计函数、财务函数、文本函数等等。

怎样用手工输入计算公式和怎样利用Excel的函数直接得出计算结果，下面将分别以例题的形式予以说明;⑷ 开始画曲线：同时选择A列和B列的数据→“插入”→“图表”→这时出现如下图所示的图表向导:选“XY散点图”→在“子图表类型”中选择如图所选择的曲线形式→再点击下面的‘按下不放可查看示例’钮，以查看曲线的形状→“下一步”→选“系列产生在列”→“下一步”→“标题”(输入本图表的名称)→“坐标”(是否默认或取消图中的X轴和Y轴数据)→“网络线”(决定是否要网格线)→“下一步”后，图形就完成了;⑸ 自定义绘图区格式：因为在Excel工作表上的曲线底色是灰色的，线条的类型(如连线、点线等)也不一定满足需要，为此，可右击这个图，选“绘图区格式”→“自定义”→“样式”(选择线条样式)→“颜色”(如果是准备将这个曲线用在Word上，应该选择白色)→“粗细”(选择线条的粗细)。

excel函数曲线
Excel函数曲线是指在Excel中使用各种函数绘制的曲线图。

常见的函数包括：数学函数、统计函数、逻辑函数等。

通过这些函数的组合和运用，我们可以绘制出各种形状的曲线，如正弦曲线、余弦曲线、指数曲线、对数曲线、抛物线等等。

绘制Excel函数曲线的步骤如下：
1. 首先确定要绘制的函数及其变量范围。

2. 在Excel中输入函数公式，可以使用函数列表或手动输入，注意要正确输入函数参数及运算符。

3. 将公式填充到相应的单元格中，可以使用自动填充功能。

4. 选择数据区域，点击插入图表，在图表类型中选择曲线图。

5. 对图表进行格式化、调整，如添加标题、轴标题、图例等。

6. 最后预览、保存图表。

通过绘制Excel函数曲线，我们不仅可以直观地观察函数的性质和变化规律，还可以在数据分析和决策中提供有力支持。

- 1 -。

电子表格中函数图像绘制方法初探电子表格是一种非常实用的数据处理工具，可以用于记录和计算各种数据，例如数值、日期、时间等。

除了基本的数据处理功能之外，电子表格还提供了许多强大的函数和工具，可用于进行高级计算和数据分析。

其中一个有趣的功能是图像绘制，可以用来生成各种类型的图表和图像，例如折线图、柱状图、饼图等。

本文将介绍电子表格中函数图像绘制的方法。

首先，我们需要打开一个电子表格软件，例如Microsoft Excel或Google Sheets。

在这个软件中，我们可以选择一个工作表或新建一个工作表来开始图像绘制。

然后，我们需要选择一个单元格或一组单元格来放置我们的图像。

我们可以使用“插入”或“视图”菜单中的选项来打开图像绘制工具。

在图像绘制工具中，我们可以选择不同类型的图表和图像，例如折线图、柱状图、饼图等。

对于每种类型的图像，我们需要输入相应的数据和参数来生成图像。

一般来说，我们需要输入X轴和Y轴的数据，以及其他可选参数，例如图例、标题、颜色等。

对于函数图像的绘制，我们需要输入一个函数表达式，以描述图像的形状和位置。

例如，如果我们希望绘制正弦曲线的图像，我们可以输入“=SIN(X)”作为函数表达式。

X代表自变量，可以是某一列单元格的数值，也可以是手动输入的数值。

然后，我们需要选择一个单元格或一组单元格来显示图像。

我们可以使用“插入”菜单中的“函数图像”选项来打开函数图像绘制工具。

在函数图像绘制工具中，我们可以选择不同类型的函数图像，例如正弦曲线、余弦曲线、指数函数等。

对于每种类型的函数图像，我们需要输入相应的参数和范围来生成图像。

例如，对于正弦曲线，我们需要输入它的振幅、周期、相位和起始值等参数，以及绘制图像的X轴和Y轴范围。

一旦我们输入了函数表达式和参数，我们可以预览图像的结果，调整参数以获得所需的效果。

例如，我们可以增加图像的精度和分辨率，改变图像的颜色和线型，以及添加图例和标题等。

最后，我们可以将函数图像复制到其他单元格或工作表中，以作为数据处理和分析的参考。

怎么利用Excel表格的功能绘制函数图像朋友们一定会遇到画函数曲线的问题吧!如果想快速准确地绘制一条函数曲线，可以借助EXCEL的图表功能，它能使你画的曲线既标准又漂亮。

以下是店铺为您带来的关于利用Excel绘制函数图像，希望对您有所帮助。

利用Excel绘制函数图像一、准备数据首先要根据函数表达式准备一组数据，然后利用该数据在图表中绘制出函数图像。

本例中将数据放置在区域A:C列中，其中A列中的数值为函数自变量的值，在A列的A1单元格输入"X="，表明这是自变量，A2、A3及以下的单元格内逐次从小到大输入自变量的各个值，实际输入的时候，通常应用等差数列输入法。

如何确定自变量的初始值，取值范围，数据点之间的步长是多少，这是要根据函数的具体特点来判断。

如果想很快查到函数的极值或看出其发展趋势，给出的数据点也不一定非得是等差的，可以根据需要任意给定。

如图，我作图用的取值范围为[-6,6]，数值之间的间隔为“0.1”。

B列和C列为两个函数应变量的值。

在B列的B1单元格输入函数式的一般书面表达形式，y=sin(x)，可以加一些说明性字符;在B2单元格中根据函数表达式输入公式“=SIN(A2)” 然后选中B2单元格，填充下拉。

同样在C列输入函数达形式和公式。

如图，这样数据就准备好了。

二、绘制函数图像在功能区中选择“插入”选项卡，在“图表”组中依次单击“散点图→带平滑线的散点图”。

Excel将插入如下图所示的图表区，并在功能区中增加图表工具的“设计”、“布局”“格式”选项卡。

首先要选择图表的数据，鼠标在图表区内右击，在弹出的快捷菜单中选择“选择数据”。

在弹出的“选择数据源”对话框中选择“添加”，弹出“编辑数据系列”对话框，如图，选择我们准备好的数据，点“确定”。

这样正弦函数图像就添加上了，同样把余弦函数也添加上。

添加了数据函数图像就出来了，如图，我们发现有好多地方不符合要求，需要修改的。

首先图例和网格线，我们不需要，可以删除。
