济南市规划局修建性详细规划电子报批方案技术规定（居住区总平面部分）为了加快城市建设的步伐，提高规划审批部门办案的规范性、科学性、严密性、高效性，济南市规划局决定在本市推行修建性详细规划电子方案报建与审批系统（简称电子报批系统）。
为保证规划管理部门能快速准确核算规划指标数据，以及对规划审批案件实行统一管理，规划设计应严格参照本细则有关规定，送审时提交符合本细则规定的电子文件。
有关技术标准都以建设部及济南市在修建性详细规划设计方面有关政策、法规而制定。
一、报审图的定义及其上报的文件格式采用AutoCAD2004-2006的DWG文件，并处于模型空间，汉字一律采用“宋体”。
二、图形文件中的世界坐标系应采用世界坐标系标准。
三、同一方案中建筑总平面图所有设计内容都应在一张电子图上集中表现，所有规划要素均必须定义。
规划要素分用地和构件两类，用地定义参见表三，构件定义参见表四，其中的属性定义参见表五至表八。
对于不含属性的要素定义，用户可以采用AutoCAD 的基本功能绘制实现。
四、报审方案应采用简单实体绘图，如：多义线、单线、圆、弧等，不应采用复杂实体，如：椭圆、样条曲线、组、无名块等；不得出现重复线、零长线、带高度线和带厚度线等；图形中不得留下绘图垃圾，把无关的实体清除干净；图形的文件的容量不宜大于8M。
五、总平面报审方案图必须以米为单位绘制，标识文字高度3个绘图单位，尺寸类标注一律采用AutoCAD中的DIM样式，标注坐标应采用本软件提供的“坐标标注”功能，小数点后保留位数须满足表二规定；六、方案设计须参照市规划局核准的地形图以及提供的用地红线、建筑红线图，并满足红线的相关技术规定和要求。
七、报审方案制图的各专项实体图层标准必须严格执行表一，不得将无关实体绘制在专项图层内，市规划局将在必要时对该表所对应的层名颜色等进行调整并通过网站等途径对外公布。
八、每栋建筑都必须定义属性并进行面积分解，以便把建筑的各层面积和功能表现清楚，面积分解图的平面位置必须与其表示的原建筑平面完全吻合，属性数据附加和面积分解须采用本软件提供的“定义建筑”和“面积分解”功能实现。

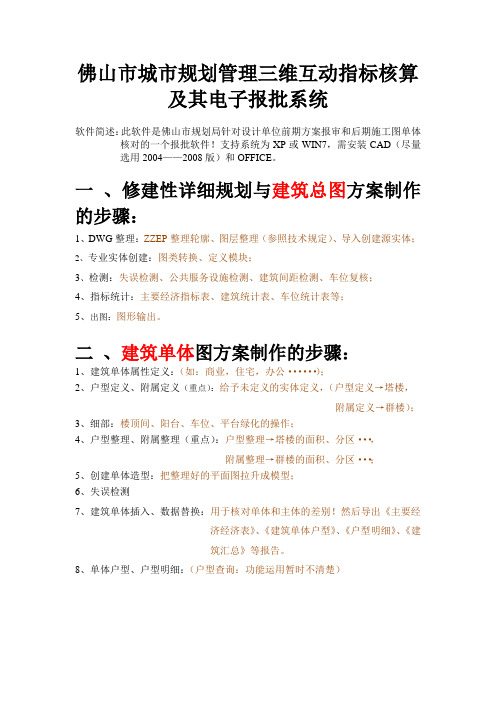

佛山市城市规划管理三维互动指标核算及其电子报批系统软件简述：此软件是佛山市规划局针对设计单位前期方案报审和后期施工图单体核对的一个报批软件！支持系统为XP或WIN7，需安装CAD（尽量选用2004——2008版）和OFFICE。
一、修建性详细规划与建筑总图方案制作的步骤：1、DWG整理：ZZEP整理轮廓、图层整理（参照技术规定）、导入创建源实体；2、专业实体创建：图类转换、定义模块；3、检测：失误检测、公共服务设施检测、建筑间距检测、车位复核；4、指标统计：主要经济指标表、建筑统计表、车位统计表等；5、出图：图形输出。
二、建筑单体图方案制作的步骤：1、建筑单体属性定义：（如：商业，住宅，办公······）；2、户型定义、附属定义（重点）：给予未定义的实体定义，（户型定义→塔楼，附属定义→群楼）；3、细部：楼顶间、阳台、车位、平台绿化的操作；4、户型整理、附属整理（重点）：户型整理→塔楼的面积、分区···，附属整理→群楼的面积、分区···；5、创建单体造型：把整理好的平面图拉升成模型；6、失误检测7、建筑单体插入、数据替换：用于核对单体和主体的差别！然后导出《主要经济经济表》、《建筑单体户型》、《户型明细》、《建筑汇总》等报告。
8、单体户型、户型明细：（户型查询：功能运用暂时不清楚）三、总图和单体中的应用为模板其主要组成部分为（环境设计）：○1. 文件栏中的：○2.功能状态栏中的：○3.主体栏和构建栏中的（参数调整）：主体栏里面和构件栏（所有选项）1. 车位设置：车位设置功能可设定绘制车位的长、宽、角度以及车位计算规则。
选择“文件/ 系统设置/ 车位设置”项，弹出如下所示对话框：2. 设背景色：设置软件绘图环境的背景颜色。
选择“文件/ 系统设置/ 设背景色”项，弹出如下所示对话框：3.颜色设置：对“模型模式”和“指标模式”下显示的实体颜色进行设置。

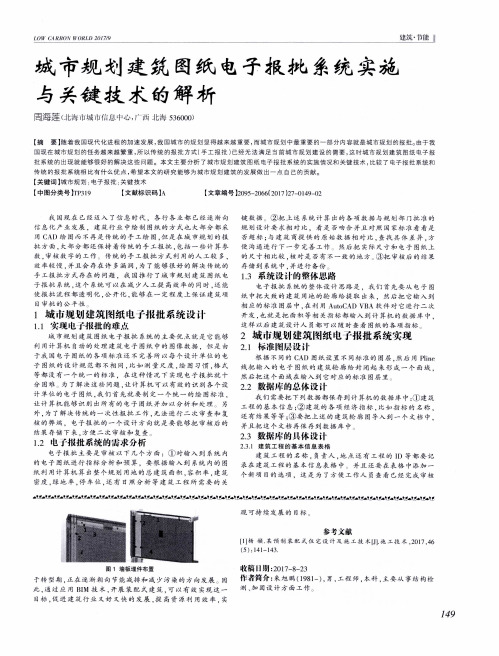

一、概述电子报批是一种全新的规划报批模式，它将传统规划报批文件和图件采用的纸质介质转变为电子介质，依据城乡规划有关法律法规、技术标准与规范等的要求，按照计算机规则，采用各种计算机辅助系统，实现规划管理各阶段“电子化”报批。
修建性详细规划电子报批系统解决了建设项目报批在实际工作中存在的一系列问题：图纸审核工作量大、数据计算量大、数据计算精准度、工作效率低、人员配备紧张……规划部门直接使用电子报批系统来审核项目的技术指标，从而大大提高审批的及时性、准确性、科学性和严肃性，保证规划管理部门对建设项目技术指标审查的准确性和透明度。
二、系统构成设计院根据软件系统规定的标准和提供的功能对设计方案进行规整上报规划局，规划局业务部门通过电子报批系统提供的检测、查看、统计分析等功能，形成对方案渐次深入的了解和分析，进而绘制检测问题表格和技术经济指标表，建议整改意见，最终提出方案审查报告并整理归档。
三、系统框架（一）、总平（二）、单体主要功能一、指标审核1、指标统计对设计单位提交的规划设计方案自动统计分析，计算用地与建筑的面积指标，比对设计提供的建筑统计表、面积分解表、用地平衡表、综合经济指标表等，查验容积率、绿地率、停车率等控制性参数的合理程度。
2、用地、失误检测检查规划总用地范围内各类用地、建筑及其他规划要素间叠加冲突现象和设计偏差，自动对全图扫描判断，并可将结果绘制成直观的表格。
3、建筑控制红线检测检测有无建筑超出建筑红线范围。
4、间距系数检测预先设置系数，通过间距系数检测功能自动统计各建筑之间的间距，与符合系数所要达到的间距差值。
5、绿地面积、间距检测检测公共绿地的是满足400平方米的要求，检测绿地距离房屋和其他规划元素之间的间距是否满足要求。
6、用地查看分类查看各类用地区域、面积，不同用地由不同色块填充区分，可以控制显示类别和显示层次。
程序还会利用布尔运算使叠加与包容的用地自动按照上小下大的顺序显示，使整体方案层次分明、一目了然，有力地协助设计及审查人员对报审方案的问题排查。
1.1.建设背景：随着佛山市近几年城市建设项目数量增加，规划管理业务审批工作负荷加重；以手工量算为基础的传统审批方式在核查容积率、绿地率等重要控制指标的准确性和精度等方面很难满足现时的规划管理要求，手工计算也很难保证审批工作的准确性、效率及透明度。
为此，佛山市规划局拟在全市启动佛山市城市规划管理指标核算与电子报批系统工程，提高全局（含市规划局、五区分局及各规划管理所）规划管理业务审批的规范性、科学性、严密性和高效性，提高规划设计和规划管理水平。
城市规划管理指标核算与电子报批系统的应用是一项系统工程，涉及多方要素，各种因素均有可能导致在实施过程中半途而废，其中最关键的因素来源于设计单位的阻力。
电子报批的实施是建立在设计图纸“转换”的基础上。
如何让设计单位的图纸“转换”过程变得简捷高效，降低电子报批项目建设推行的阻力与障碍，并在这一过程中为其设计带来便利，便捷、协同和交互就是我们需要解决的迫切要求，并实现建设项目（含建筑、市政）方案、初步设计及规划验收等业务审批的互动电子报批、指标审核、报建资料入库管理及应用的自动化运作，最终为规划审批管理人员提供准确快速的计算机辅助审批手段，同时也为建设项目报批单位设计人员提供图纸转换、指标计算的便捷性。
1.2.建设原则：“佛山市城市规划管理指标核算与电子报批系统”的建设应坚持“以需求为导向，以应用促发展”的方针，遵循“统一规划，分步推进，多方参与，资源共享”的建设原则。
1.3.建设目标：1.总体目标：通过项目的建设，在佛山市规划局全局（含市规划局、五区分局及各规划管理所）建立一整套完善的支撑平台，保证以建设项目规划审批为主的电子报批系统，实现电子报批的全过程规划业务审批辅助支持。
从而能以信息技术的手段更方便地辅助规划审批管理，推动建设项目全面电子化审批的深入开展。
2.本期目标：通过本期项目的建设，建立采购人电子报批系统，协同佛山市规划局正在建设中的市区一体化规划政务信息平台系统运行，实现建设项目（含建筑、市政）方案、施工图及规划验收业务审批阶段的电子报批、辅助指标审核、报建资料管理和应用自动化，最终为全局（含市规划局、五区分局及各规划管理所）规划管理人员提供计算机辅助审批手段，同时也为建设项目电子报批单位规划建筑设计人员提供图纸转换、辅助设计与指标计算的便捷性。
修建性详细规划电子报批系统规整端的设计与实现Yue shu-dan【摘要】本文针对建筑数目的增加,规划部门的审批验收业务量与日俱增,审批环节中存在的薄弱环节和尚未解决的遗留问题,设计了一个\"设计—报建—审批—建库\"一体化动态更新的修建性详细规划电子报批系统,其中的重点是规整端的规整检测.并针对目前规划审批部门在规整端设计的现状,选用.NET API的接口以及扩展数据模型,开发并设计出一个辅助规划审批的修建性详细规划电子报批系统,该系统可以达到审核自动化、高效化、权威化的要求.【期刊名称】《洛阳师范学院学报》【年(卷),期】2019(038)005【总页数】5页(P32-36)【关键词】审批;规整;系统开发;AutoCAD;电子报批【作者】Yue shu-dan【作者单位】【正文语种】中文【中图分类】TP3110 前言国内对电子报批的研究始于20世纪末. 21世纪初期简单业务的电子报批应用首先出现在规划审批业务量较大的城市，比如：广州、深圳、重庆、上海等. 2013年太原市规划局积极学习借鉴其他城市的先进经验，在此基础上根据本地实际情况，充分利用软件开发技术和审批管理手段，扎实推进电子报批的实际应用[1]，以此确保城市建设过程及结果与城乡规划管理目标一致； 2015年，镇江市规划局也建立电子报批系统； 2016年8月，郑州市规划局电子报批招标完成，同年12月，成都市规划信息中心电子报批图纸审查系统招标完成. 据2018年不完全统计，从电子报批的研究到实施的二十几年时间里，已经有将近50多个城市正在部署使用电子报批系统，并向中小城市推广.本文针对电子规整审批过程中审批人员审批速度慢、软件使用困难、计算经济指标误差较大、开发软件兼容性等的问题，设计并实现了一个修建性详细规划电子报批系统. 该系统是基于AutoCAD的二次开发，选定用.NET API和objectARX结合的方式实现Winform窗体与AutoCAD界面的无缝对接，既不改变原有的使用AutoCAD的操作习惯，又能满足审批部门的需求；同时，设计单位可用规整端为图纸定义附加标准格式数据，可以对数据进行技术性检测，并排除图纸上的错误，自动生成指标数据表，以及报表可存档记录. 给规划部门和审批部门建立一个科学严谨、统一规范的信息平台，以便快速、全面、标准地规整审查，从而更好地解决了工作效率低下的问题，以及加快审批速度，大大缩短审批周期.1 系统的架构分析1.1 系统概述该系统是针对规划管理部门审批业务，辅助用于其修建性详细规划设计方案审查审批的系统[2]. 建筑单位和设计部门根据制图的要求和标准，绘制出合格的dwg格式的电子图，然后把这些设计结果通过使用该电子报批的规整模块进行规整后上报给规划局，规划局使用审批模块对这些定义过的图纸进行一项一项的查看、检测、分析和对比，进而审批端生成技术经济指标，如果出现不符合指标要求的，则审核不通过，并把图纸重新返回设计院或者建筑单位，给出整改意见. 最终审核通过后规划局把重要的指标和图纸要素进行整理入库存档，其中修建性详细规划的审核流程图如图1所示.图1 审核流程图依据修建性详细规划审核流程，该电子报批系统分为用于设计单位的规整端，用于审核单位的审批端，以及用于图纸存档的入库端. 规整端对设计端的规整进行定义和报建的初步审查，设计单位对总平图和单体图进行规整定义，使其按照制图标准规整数据,并对规整后的图纸进行上报，系统可以提供多种方便快捷的工具进行规整，以提高工作效率.1.2 规整端的架构依据修建性详细规划审核流程，该电子报批系统分为用于设计单位的规整端，用于审核单位的审批端，以及用于图纸存档的入库端. 其中规整模块，是对总平的规整和单体的规整. 总平规整包括总平绘图比例、用地定义、建筑定义和分解、建筑删除、楼间交通、硬化铺地、室外停车位、露天停车场、路边停车带和宅旁绿地等. 单体规整包括单体绘图比例、单体基地、公建性质定义、住宅性质定义、公建分解、住宅分解和单体删除. 规整模块功能如图2所示.图2 规整端功能模块图规整端的作用是为符合条件的实体附加数据，设置图层和颜色，规整端写入的数据将作为审批指标的唯一依据.2 系统的设计与实现2.1 系统业务流程该电子报批系统设计由设计单位使用规整端[3]，为实体附加数据、设置属性，形成符合电子报批软件规定的图纸. 然后将图纸上传规划审批部门报建，由规划审批部门对图纸进行技术性审查. 如果图纸符合规范则出具各个指标表格，并确定图纸是否审批通过，该系统的业务流程如图3所示.图3 业务流程图2.2 规整端详细设计与实现规整端的作用是为符合条件的实体附加数据，设置图层和颜色. 规整端写入的数据将作为审批指标的唯一依据. 规整一个图形的过程为：选定图形、复制图形转为面域、设置图层、设置颜色、图形加入模型空间、Z值归零、附加数据和基本设置，其中最核心的过程是附加数据.其中用地定义是对原来的各种用地区域进行实体定义，实体定义结束时，采用布尔运算解决剩余用地问题，这样可以缩短用地定义时间. 建筑定义是设置建筑的基本参数[4]，例如建筑的编号，建筑的名称，建筑的层数，建筑的层高等. 面积分解是对建筑的每一层功能和面积进行细化描述，这样可以生成表格，使整个图纸分析更加简单直观.本系统的规整功能主要是通过命令工具条ribbon将功能集成到窗口的上方标签中. 在查找和使用上更加高效和便捷. 对于后期需要新增的功能，也可以集成到系统的标签中. XAML是.NET体系开发程序或者网页时前台编程的一种布局方式，可以比较自由地用标签的方式进行布局. 该系统借鉴了HTML和XML等语言的风格，并且加入了一些动画等的实现. 电子报批软件使用编写了xaml文档[4]，在xaml 文档中实现ribbon菜单的界面表现，然后加入AutoCAD的tab集中，展示出规整菜单，规整菜单图如图4所示.图4 规整菜单图2.2.1 附加数据实体附加数据有三种形式：扩展数据xData、扩展数据表datatable、扩展记录xRecord. 扩展数据xData有大小限制，但数据可以用作AutoCAD图元的过滤选择条件，可为之后选择定义成功的电子报批实体提供方便[5]，所以本系统采用xData保存实体定义类型及少量用于过滤选择的属性； dataTable格式最灵活方便，本系统中用来保存为实体设置的所有属性，这些属性主要用于指标统计与核算；xRecord读写不灵活，故不考虑此格式.(1)扩展数据—XData扩展数据就是开发者可以对AutoCAD数据库对象添加一些自定义的数据[6]，AutoCAD不管它们的具体定义，只需维护这些数据即可. 相对于其他方面，扩展数据通常应用于添加轻量数据，它有效地利用存储空间，且以缓存方式附在实体上. Xdata的数据格式是Autodesk.AutoCAD.DatabaseServices.ResultBuffer 类型，当使用 ResultBuffer定义该对象时，需要提供某个数据类型描述和数据的值，这些是 Autodesk.AutoCAD.DatabaseServices.TypedValue 类的实例. TypedValue.TypeCode属性是用来指明TypedValue.Value的数据类型的. ResultBuffer实例的使用范围决定着能否使用TypeCode 值. 创建ResultBuffer方法有两个：(1)在声明ResultBuffer时使用构造函数创建一个TypedValue作用参数传给ResultBuffer，其关键代码为：ResultBuffer resBuf = new ResultBuffer(new TypedValue((int)DxfCode.Text, "我的扩展数据"))；(2)用ResultBuffer.Add()来添加TypedValue，同时可以添加多个TypedValue，但总数据大小不得超128K. 其关键代码为：ResultBuffer resBuf = new ResultBuffer ();resBuf.Add(new TypedValue ((int)DxfCode.Text, "我的扩展数据"));resBuf.Add(new TypedValue ((int)DxfCode.Real, 20.0));resBuf.Add(new TypedValue((int)DxfCode.Int32, 5));属性获取和设置扩展数据是可以用实体DBObject 类和它的派生类的 XData. 应用程序可以创建包含单个或多个组的实体扩展数据，其中每个组都是以一个不同类的注册应用程序名作为开头，TypedValue.TypeCode 属性值是XData所支持的(DXF 组码)，因为不同的组码对应不同的类型信息，所以组码值的使用范围是：1000～1071，其中每个组码的说明如表1所示.表1 组码说明DXF 组码值扩展数据内容1000～1009字符串 (最多不超过 255 个字符)1001Xdata 的应用程序名1002Xdata 的控制字符串1003图层名1004二进制数据1005数据库对象句柄1010～1059浮点数1010,1020,1030三维点(x, y , z)1011,1021,1031三维空间位置1012,1022,1032三维空间距离1013,1023,1033三维空间方向1040Xdata 中的浮点数1041Xdata 中的距离值1042Xdata 中的比例系数1060～107016 位整数107132 位整数为了提升系统的扩展性和便于用户区分，在ResultBuffer中将每段扩展数据的首个数据作为应用程序名来使用，最后将缓冲区的数据都归到应用程序名中使用. 而每个数据库对象中又可以附加和兼容多个应用程序数据，这样可以进一步提高系统的扩展性.为了保证系统的安全性，需要将应用程序名保存在RegAppTable中，在用户每次登录使用系统时，都要先做一个检测，判断用户是否在RegAppTable中存在，若不存在，则返回注册页面告知用户注册登录；若存在则登录系统.设置扩展数据的关键代码为：public void SetXData(DBObject ent, Transaction trans, ResultBuffer rb){if (!ent.IsWriteEnabled)ent = trans.GetObject(ent.Id, OpenMode.ForWrite);ent.XData = rb; }读取扩展数据的关键代码为：public ResultBuffer GetXData(Transaction trans, ObjectId id, string appName){DBObject dbo = trans.GetObject(id, OpenMode.ForRead); ResultBuffer rb = dbo.GetXDataForApplication(appName);dbo.Dispose();return rb;}(2)扩展数据表——DataTableDatatable是一个网格表，有确定的行和列，可读取每一单元格数值. 列名对应实体扩展数据表属性.为实体设置数据表的关键代码为：public void SetDataTable(Transaction trans, DBObject ent, string tableName, DataTable dt){if (ent == null || ent.IsErased || string.IsNullOrEmpty(tableName) ||ent.Database.TransactionManager.UnmanagedObject!=trans.TransactionM anager.UnmanagedObject)return;if (!ent.IsWriteEnabled)ent.UpgradeOpen();if (ent.ExtensionDictionary == new ObjectId())ent.CreateExtensionDictionary();DBDictionary dic = (DBDictionary)trans.GetObject(ent.ExtensionDictionary, OpenMode.ForWrite);dic.SetAt(tableName, dt);if(dt.IsNewObject)trans.AddNewlyCreatedDBObject(dt, true); }读取实体数据表的关键代码为：public DataTable GetDataTable(Transaction trans, DBObject ent, string tableName, OpenMode mode) {if (ent == null || string.IsNullOrEmpty(tableName) ||ent.Database.TransactionManager.UnmanagedObject !=trans.Transaction Manager.UnmanagedObject)return null;if (ent.ExtensionDictionary == new ObjectId()){return null; } DBDictionary dic = (DBDictionary)trans.GetObject(ent.ExtensionDictionary, mode);if (dic.Contains(tableName)) {DataTable dt = (DataTable)trans.GetObject(dic.GetAt(tableName), mode); dic.Dispose();return dt; }else{dic.Dispose();return null;}2.3 规整端的检测规整端的检测是对规整的实体进行图形失误、距离、面积等方面的技术审查检测，并将检测结果输出为列表. 用户可操作电子报批对这些情况自动处理，最大程度地取代规划审批人员的人工操作. 图形的检测主要是依据面域的布尔运算[7]，布尔运算时要注意颜色设置和面域的删除、资源释放，过多资源不删除可能会引起AutoCAD环境的崩溃. 面域有并、交、差三种布尔运算方式，利用此三种运算可以求得所有面域的位置关系. 交叉、溢出、剩余检测图如图5所示.图5 规整端检测图3 结语本文提出了一种修建性详细规划电子报批系统规整端的设计与实现方案，将AutoCAD .NET API方法设计的程序集加载到AutoCAD上，并利用C#开发语言，VS2015开发工具，结合传统界面-业务逻辑-数据结构的框架模式，实现了用户自定义报表功能，用户可自行选定报表需包含的数据指标，并便于软件后期的维护. 经测试，该电子报批可逐步优化辅助工具，并提供更多辅助用户作图、管理图纸的工具，使用户能更快、更准确的规整出电子报批图纸，从而提高工作效率.参考文献【相关文献】[1] 孟文斌,王宇翔.太原市修建性详细规划电子报批系统的设计与实现[J].工程建设与设计,2013,(12):164-169.[2] 常建.予民以需的安置小区规划方法研究—以襄阳市东津新区北安置区修建性详细规划[J].建材与装饰,2018(40):68-69.[3] 李红英.城乡规划电子报批系统的设计与实现[D].苏州：苏州大学,2016.[4] 许志鹏.复杂产权地段整体更新规划的探索——以福建影视文化创意产业园修建性详细规划为例[J].河南建材,2018(05):360-361.[5] 刘海灵.城市规划管理的电子报批系统研究与设计[D].南京:南京农业大学,2007.[6] 王小华,程传录,范宏涛,马新莹.基于 API的地形图坐标转换实现方法研究[J].测绘与空间地理信息,2013,36(11):58-60.[7] 岳书丹.修建性详细规划电子报批系统的设计与实现[D].西宁：青海师范大学,2017.。
