2011-2012学年第二学期八年级欧姆定律单元测试(精品)

八年级物理欧姆定律单元测试题一、填空题每空1分，共30分连接方式串联并联电路图电流特点电压特点总电阻分流分压1.滑动变阻器的制作原理是通过改变连入电路中的来改变的.为了使滑动变阻器对电路起到保护作用，一般将它联在电路中，并且通常在使用前将滑片调到的位置上.2.使用电压表时，如果被测电压超过了电压表的最大测量值，不仅测不出电压值，甚至会电压表.在不能预先估计被测电压的情况下，可以用法来判断被测电压是否超过量程.3.如图4，R1=15Ω、R2= 10Ω。

当R1增大到20Ω时，电压表示数将_______，若将R1除去，电压表示数将_________，电流表示数__________。

填增大、不变、减小4.甲乙两个电阻的阻值分别为4Ω和8Ω，若将它们串联后接在12V的电源两端电源电压保持不变，则通过甲电阻的电流是___A，乙电阻两端的电压是 V.5. 下表列出了一些材料制成的长1m、横截面积为1mm2的导线在20℃时的电阻值.导线银铜铝钨铁锰铜合金镍铬合金电阻R/Ω 0.016 0.017 0.027 0.052 0.096 0.44 1.1根据表中数据回答：假如让你架设一条输电线路，在铝线和铁线之间，你应选用 ;假如要选用一根金属丝来做滑动变阻器的电阻丝，在镍铬合金和锰铜丝之间，你应选用 .6.两个定值电阻上分别标有“20Ω，1A”和“20Ω，0.5A”字样，将两定值电阻串联起来接在某一电路中，则该电路两端所加的最大电压为 ;若将两定值电阻并联起来接在某一电路中，则该电路两端所加的最大电压为 .7.有两个电阻之比R1：R2=2：5，把它们串联在电路中，通过它们的电流强度之比I1：I2= ，加在它们的两端电压之比U1：U2= ;如果把它们并联在电路中，通过它们的电流之比I1：I2= ，加在它们两端的电压之比是U1：U2= .8.某用电器的电阻是120Ω，要使电路中的总电流的1/5通过这个用电器，就跟这个用电器并联一个Ω的电阻;若要使用电器两端的电压是总电压的1/5，则应跟这个用电器串联一个Ω的电阻.9.触电时有电流通过人体，通过人体电流的大小取决于和，经验证明：只有的电压才是安全的.二.选择题每小题2分，共36分1.关于电流表和电压表能否直接连到电源两极上的下列说法中，正确的是A.电流表可以，电压表不可以B.两种电表都可以C.电流表不可以，电压表可以D.两种电表都不可以2.学生实验用的电压表，当使用“+”和“15”两个接线柱时，电压表的量程和最小刻度值分别是A.15V，0.5VB.15V，1VC.3V，0.1VD.3V，0.05V3.如图6-54所示，将电压表先后并接在AB处、BC处、AC处，当开关S闭合后，电压表读数最大时，是接在A.AC处B.AB处C.BC处D.三处一样大4.一部录音机要求电源电压是9伏，若用干电池作电源，则需要将A.6节干电池并联B.6节干电池串联C.3节干电池并联D.3节干电池串联5.在如图6-55所示的电路中，电池的电压为12V，滑动变阻器R 的最大阻值是50Ω，电阻R1的阻值为10Ω.当变阻器的p端从a端滑向b端时，电流表的变化范围是A.0.24A～0.2AB.0.2A～0.24AC.0.2A～1.2AD.1.2A～0.2A6.下面说法正确的是A.电路断开后，电路中的电流为零，因此电源电压也为零B.电路两端只要有电压，电路中就一定有电流C.电压表有一定的量程，使用时选择的量程越大越好D.在并联电路中，不论灯泡是大是小，每个灯泡两端的电压都相等7.白炽灯泡的灯丝断开后，可把断头搭接起来继续使用，这时灯丝的A.电阻变大，电流减小B.电阻变小，电流增大C.电阻和电流都增大D.电阻和电流都减小8.发生电火灾后，产生应该做的是A.用水灭火B.用灭火器灭火C.用砂子灭火D.切断电源并拔打119火警电话9.如图6-56所示电路中电源电压不变，当S闭合，且滑片P 向左滑动时，各电表示数的变化情况是：A.A1表读数不变、A2表读数变小、V表读数变小B.A1表读数变大、A2表读数变大、V表读数不变C.A1表读数变小、A2表读数变大、V表读数变大D.A1表读数不变、A2表读数变大、V表读数不变10.教室里装有多盏电灯，每多开一盏灯，则教室内电路的A.总电阻增大B.总电压增大图C.总电流增大D.总电压、总电流都不变11.张弛同学在做“用变阻器改变灯的亮度”的实验时，她将一只小灯泡与滑动变阻器及开关串联后接在电源上，但闭合开关后无论怎样移动滑动变阻器的滑片，灯都不亮，为了检查电路故障，她另取一只电压表将表分别与小灯泡、开关并联时，表的指针均不动;将表与滑动变阻器并联时，表的指针明显偏转.则电路故障可能是A.电源没电了B.小灯泡处开路C.滑动变阻器处开路D.开关处开路12、在“伏安法测电阻”的实验中，滑动变阻器不能起到的作用是A.改变电路中的电流B.改变被测电阻两端的电压C.改变被测电阻的阻值D.保护电路13.小宁的探究小组在练习使用电压表时，军军把电压表接成了如图2-2所示的电路.当闭合开关时所发生的现象是：A.灯泡亮、电压表有示数B.灯泡亮、电压表无示数C.灯泡不亮、电压表有示数D.灯泡不亮、电压表无示数14.两只电阻组成串联电路，R1与R2两端电压之比是4:1，若将这两只电阻并联，其电流之比：A. 4:1B.3:1C.1:3D.1:415.一段导体两端的电压为4V时，导体中的电流为1A，如果将两端的电压减少到2V 时，导体中的电流变为A.0.25AB.0.5AC.2AD.3A16、如图15-2所示，已知电阻R1=3Ω、R2=6Ω，电流表A的示数是0.6A，则电流表A1的示数A.0.6AB.0.4AC.0.2AD.0.1A17.如图15-12所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中，比较这两段导体两端的电压及通过它们的电流的大小，有A. ，B. ，C. ，D. ，18.如图15-15所示的电路中，闭合S, 当开关 S1从断开到闭合的过程中，下列说法中正确的是A.S1 闭合后电流表 A1、A2示数相等B.S1 闭合后电流表 A1的示数比 A2大C.S1 闭合后电流表 A1、A2示数大小无法判断D.S1 闭合后电流表 A1的示数比A2小三、实验题1.在“用电压表和电流表测电阻的实验”中，⑴实验的原理是： 2、这叫法测电阻。

⼈教版⼋年级物理下册第七章_欧姆定律单元质量检测题及答案⼋年级物理下单元质量检测题—第七章欧姆定律（⼈教版）⼀、填空题:(共15分，每空1分)1.有关资料表明：⼈体出汗或潮湿时的电阻为200—800Ω；⼈体中电流超过30mA时将会造成⽣命危险。

若某⼈⾝体潮湿时的电阻为500Ω，则当他接触电压为220V的照明电路时，通过他的电流为_______mA。

请根据计算结果为图1配上解说词：__________ _ _ _ __。

2.在如图2所⽰的电路中，电阻R1＝2Ω，某同学在实验中记录了三只电表的读数，但不慎漏写了单位，只记下⼀组数据：1.5；2.5；3，请帮助他分析⼀下，确定所⽤电源的电压是V，R2的电阻是Ω。

3.如图3所⽰电路，开关S闭合，L1与L2串联，若将电流表A与灯L1互换⼀下位置，则电流表A的⽰数将，电压表V的⽰数将。

若将电压表V与灯L2互换⼀下位置，则电流表A的⽰数将，电压表V的⽰数将。

（均选填“变⼤”、“不变”或“变⼩”）4.三个阻值都是10Ω的电阻以不同⽅式接到电源电压为3V的电路中，整个电路能产⽣的最⼩电流是A，最⼤电流是Ａ。

5.地球⼈造卫星上的电⼦设备是由太阳能电池板供电。

每块电池的电压为0.6V，若⽤这块电池给某设备供电，通过的电流为300mA，则该设备的电阻是Ω。

6.发电机输出电压为230V，⽤每⽶电阻为0.0025Ω的导线给200m远处的⼯地送电，正常⽤电时线路中的电流为5A，则⼯地上得到的电压是 V。

若⼯地上的⽤电器发⽣短路，这时输电线上的电流为 A。

(⽤两根导线送电)7.有两个定值电阻，甲标有“10Ω 1Ａ”，⼄标有“15Ω0.6Ａ”，为使电阻不被烧坏，若把它们串联起来，串联电路两端允许加的最⼤电压为V。

；若把它们并联起来，⼲路中的最⼤电流为A。

⼆、选择题:(27分，每⼩题只有⼀个正确答案，每⼩题3分)8.关于公式I＝U/R的讨论，下列说法正确的是（）A、电流⼤⼩跟电压成正⽐B、电流⼤⼩跟电阻成反⽐C、在电压⼀定时，电流⼤⼩跟电阻成反⽐D、在电压⼀定时，导体电阻跟电流成反⽐9.下⾯说法正确的是：（）A．电路断开后，电路中的电流为零，因此电源电压也为零B．电路两端只要有电压，电路中就⼀定有电流C．电压表有⼀定的量程，使⽤时选择的量程越⼤越好D．在并联电路中，不论灯泡是⼤是⼩，每个灯泡两端的电压都相等。

《欧姆定律》单元测试题一、单选题（本题包括10小题，每小题3分，共30分。

）1.电阻R 1、R 2并联接在电源上，下列说法正确的是( ) A ．并联电路的总电阻，等于各并联导体的电阻的倒数之和 B ．当R 1变大时，总电阻也变大 C ．电源电压变大时，总电阻也变大 D ．干路中的电流变大时，总电阻也变大2.几位同学学习了欧姆定律后，根据I =UR ，导出了R =UI ，于是他们提出了以下几种看法，你认为正确的是( )A ．导体电阻的大小跟通过导体的电流成反比B ．导体电阻的大小跟加在导体两端的电压成正比C ．导体电阻的大小跟通过导体的电流和加在导体两端的电压无关D ．导体两端不加电压时，导体的电阻为零3.用图所示的电路研究电流与电阻的关系时，将电阻R 由5Ω更换为10Ω，闭合开关，接下来的正确操作是( )A ．直接读出电压表和电流表的示数B ．保持R'的滑片P 位置不变，调高电源电压C ．将R'的滑片P 向左移动，使电流表的示数保持不变D ．将R'的滑片P 向右移动，使电压表的示数保持不变4.小华只有一块电流表，他想测出定值电阻Rx 的阻值，设计了如图所示的电路，电源两端的电压保持不变，定值电阻R 0=30Ω。

只闭合开关S 、S 1，电流表示数I 1=0.2A ；只闭合开关S 、S 2，电流表示数I 2=0.3A 。

则Rx 的阻值为( )A ．15ΩB ．20ΩC ．45ΩD ．60Ω5.在如图所示的电路中，电源电压为6V ，R 1=3Ω，R 2=6Ω,闭合开关S ，下列说法正确的是 ( )A ．通过R 1的电流为1AB ．R 1两端的电压为3VC ．干路中的电流为3AD ．电路的总电阻为9Ω6.在探究“电流与电阻的关系”实验中，小明根据实验数据在坐标纸上描点作出了I −1R 的关系图像，分析该图像可知( )A ．实验过程中，控制导体两端的电压为2V 不变B ．当导体中电流为0时，导体的电阻也为0C ．当导体的电阻为0.2Ω时，通过导体的电流为0.4AD ．当导体两端电压一定时，导体中的电流与导体的电阻成正比7.定值电阻R 1、R 2，它们I-U 图线如图所示，若R 1、R 2串联后的总电阻为R 串，并联后的总电阻为R 并，则关于R 串、R 并的I-U 图线所在的区域，下列说法中正确的是( )．A ．R 串在Ⅰ区域，R 并在Ⅲ区域B ．R 串在Ⅲ区域，R 并在Ⅰ区域C ．R 串在Ⅰ区域，R 并在Ⅱ区域D ．R 串在Ⅱ区域，R 并在Ⅲ区域8.在科学实验时，为了减小误差或寻找普遍规律，经常需要进行反复多次实验： ①“测量物体的长度”时，多次测量；②“研究杠杆的平衡”时，改变动力(臂)和阻力(臂)，多次测量； ③“研究串、并联电路的电流特点”时，换用不同定值电阻，多次测量；④“用电压表和电流表测导体的电阻”时，多次测量电阻两端电压和通过电阻的电流值； 上述实验中寻找普遍规律的是( ) A. ①② B. ①③ C. ②④ D. ②③9.如图所示,电源电压不变,闭合开关,当滑动变阻器滑片P 向左移动时,下列判断正确的是( )A ． 示数变大, 示数变小, 示数不变B ． 示数变大, 示数变小, 示数变大C ． 示数变小, 示数变大, 示数变小D ． 示数变小, 示数变小, 示数变大10.如图所示的电路中，闭合开关后一灯亮，另一灯不亮，电流表有示数，电压表无示数，其原因可能是( )A．L1短路B．L1断路C．L2短路D．L2断路二、填空题（本题包括7小题，每小题2分，共14分）11.如图所示的电路中，电源电压恒定，灯丝的电阻RL 不随温度变化，开关S1闭合，电流表的示数为I1，再闭合开关S2，小灯泡的亮度 (选填“变亮”、“变暗”或“不变”)，电流表的示数为I2，若I1:I2=2:3，则RL:R= 。

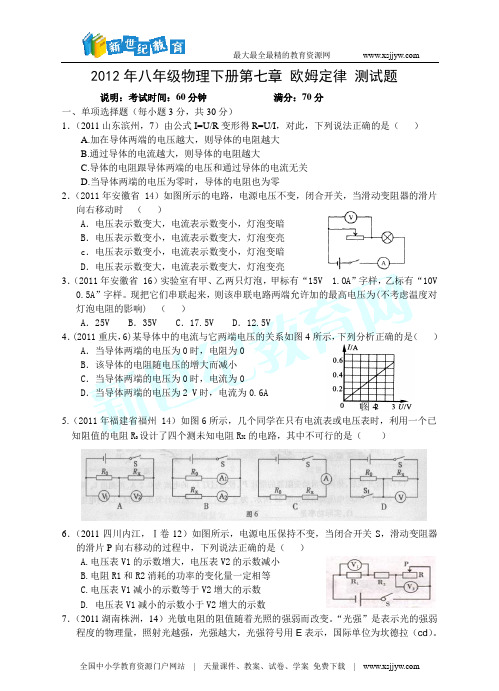

2012年八年级物理下册第七章欧姆定律测试题说明：考试时间：60分钟满分：70分一、单项选择题（每小题3分，共30分）1．（2011山东滨州，7）由公式I=U/R变形得R=U/I，对此，下列说法正确的是（）A.加在导体两端的电压越大，则导体的电阻越大B.通过导体的电流越大，则导体的电阻越大C.导体的电阻跟导体两端的电压和通过导体的电流无关D.当导体两端的电压为零时，导体的电阻也为零2．（2011年安徽省 14）如图所示的电路，电源电压不变，闭合开关，当滑动变阻器的滑片向右移动时（）A．电压表示数变大，电流表示数变小，灯泡变暗B．电压表示数变小，电流表示数变大，灯泡变亮c．电压表示数变小，电流表示数变小，灯泡变暗D．电压表示数变大，电流表示数变大，灯泡变亮3．（2011年安徽省 16）实验室有甲、乙两只灯泡，甲标有“15V 1.OA”字样，乙标有“10V0.5A”字样。

现把它们串联起来，则该串联电路两端允许加的最高电压为(不考虑温度对灯泡电阻的影响) （）A．25V B．35V C．17.5V D．12.5V4．(2011重庆，6)某导体中的电流与它两端电压的关系如图4所示，下列分析正确的是（）A．当导体两端的电压为0时，电阻为0B．该导体的电阻随电压的增大而减小C．当导体两端的电压为0时，电流为0D．当导体两端的电压为2 V时，电流为0.6A图45.（2011年福建省福州 14）如图6所示，几个同学在只有电流表或电压表时，利用一个已知阻值的电阻R0设计了四个测未知电阻Rx的电路，其中不可行的是（）6．（2011四川内江，Ⅰ卷12）如图所示，电源电压保持不变，当闭合开关S，滑动变阻器的滑片P向右移动的过程中，下列说法正确的是（）A.电压表V1的示数增大，电压表V2的示数减小B.电阻R1和R2消耗的功率的变化量一定相等C.电压表V1减小的示数等于V2增大的示数D. 电压表V1减小的示数小于V2增大的示数7．（2011湖南株洲，14）光敏电阻的阻值随着光照的强弱而改变。

八年级物理欧姆定律检测试题(含参考答案)以下是查字典物理网为您引荐的八年级物理欧姆定律检测试题(含参考答案)，希望本篇文章对您学习有所协助。

八年级物理欧姆定律检测试题(含参考答案)一. 填空题(将正确答案填写在横线上，不要求写出计算进程)1. 导体中的电流，跟导体两端的__________成正比，跟导体__________成正比。

这个结论是德国物理学家__________经过少量实验得出的，叫__________定律，写成公式是__________。

2. 如下图的电路图1中，小灯泡L1和L2组成的是__________电路(选择并联、串联或混联)。

假定电源电压为6.3V，电压表示数为2.8V，小灯泡L2的电阻为，那么灯泡L1的电压为__________V，经过灯泡L2的电流是__________A，电路中的总电阻为__________1 2 33. 两个电阻，假设把它们串联在电路中，那么经过它们的电流之比 __________，它们两端的电压之比 __________;假设把它们并联在电路中，经过它们的电流之比__________，它们的两端电压之比 __________.4. 两个灯泡L1和L2串联，电流表测电流，电压表测灯L1的电压，当开关S闭合后，假定电压表的示数为零，这能够是灯L1出现了__________，也能够是L2出现__________缺点，假定电流表没有示数，而电压表有较大的示数，其缺点能够是__________。

5. 如图2所示电路中，电源电压不变，伏，定值电阻欧，滑动变阻器R2总阻值为20欧，当滑动变阻器滑片P移动时，电压表的变化范围是__________至__________伏，电流表的最大示数与最小示数之比是__________。

6. 如图3所示，欧姆，欧姆，电源电压为6伏特，当S接a时，电流表示数为0.5安培，那么S接b时，两端电压是__________。

二. 单项选择题7. 依据欧姆定律的公式的变方式及电阻的性质，可以判定以下说法中正确的选项是( )A. 当U变大时，U/I变小B. 当U变大时，U/I变大C. 当U变小时，U/I不变D. U=0时，U/I=08. 如图4所示，电源电压U坚持不变，R1、R2和滑动变阻器串联，R1和R2两端的电压区分是U1和U2，当滑动变阻器滑片P向右滑动进程中( )A. U1变小，U1/U2也变小B. U1变小，U1/U2不变C. U1变小，U1/U2变小D. U1不变，U1/U2也不变49. 用伏安法测电阻时，假定滑动变阻器滑片的移动的进程中，电压表的读数从1.2伏变为1.6伏，而电流表的示数相应添加了0.2安，那么待测电阻R的阻值为( )A. 6欧B. 8欧C. 2欧D. 无法计算10. 如图5所示，电源电压恒定不变，电阻，，，那么关于电压表、的说法中正确的选项是( )A. 电压表示数是0.5V，示数是0.6VB. 电压表示数是1V，示数是0.9VC. 电压表示数是0.6V，示数是0.5VD. 电压表示数是0.9V，示数是1V11. 如图6所示电路图，电源电压6V坚持恒定不变，滑动变阻器R1的最大阻值是，闭合开关S后，移动滑动变阻器的滑片P，电压表示数的变化范围应是( )A. 0～6VB. 0～2VC. 2～4VD. 2～6V5 612、如下图，闭合开关S，小灯泡不亮，安培表无示数，用电压表测量，发现，，，，其缺点能够是( )(电源电压为6V)A. 小灯泡灯丝断了B. 小灯泡与螺丝套未拧紧C. 开关处有断路D. 电流表有断路三. 实验题：用伏安法测电阻(1)在左边方框内画出电路图(2)伏安法测电阻的原理是_____________。

八年级物理欧姆定律单元测试题编者按：查词典物理网小编为大家采集公布了初二物理试题：八年级物理欧姆定律单元测试题，希望对大家有所帮助。

八年级物理欧姆定律单元测试题欧姆定律单元测试题班级：姓名：一、填空题 (每空 1 分，共 30 分)1.欧姆定律是研究电流和电压以及电流和________关系的重要定律，用公式表示为________。

2.家用手电筒一般用两节干电池，因此电源电压为________V ，假如灯泡的电阻为10 欧姆，则经过灯丝的电流为________A 。

3.假如加在导体两头的电压是6V ，导体中的电流是1A; 则导体的电阻是 _____。

4.家庭照明电路的电压为_____V ，假如经过电灯的电流为0.5A ，那么灯丝的电阻为________欧姆 ;此刻正当用电顶峰，电源电压只是为198V ，则电路中的电流为________A 。

5.有一只滑动变阻器，它的铭牌上标有10 欧 5A 字样，此中10 欧的含义是_____________________________________________; 同意加在这个滑动变阻器两头的最大电压为________。

6.两个电阻串连，相当于增添电阻的________。

因此两个电阻串连后比任何一个电阻要________。

一只 10 欧的电阻和一只 5 欧的电阻串连，相当于一个阻值为________欧的电阻，接到电路中，则经过他们的电流之比是________。

7.两个电阻并联，相当于增添电阻的________。

因此两个电阻串连后比任何一个电阻要________。

一只 3 欧的电阻和一只 6 欧的电阻并联，则总电阻是________。

8.如图 6 所示的电路， R1=10 ，R2=15 ，AB 间的电压恒为12V ，当开关 S 断开时，电压表的示数是________V ，电流表的示数是 ________A; 当开关 S 闭合后，电压表的示数为________V ，电流表的示数为________A 。

R 1 R 1 R 2R 1R 2A B C D2012年任中《欧姆定律》测试题 姓名一、单项选择题（15×3分共45分）1． 有两个电阻，其中R 1＝10Ω，R 2＝15Ω，将它们并联后的总电阻是 A ．25Ω B ．5Ω C ．6Ω D ．12Ω 2．现有两个电阻R 1、R 2，且R 1>R 2，则图1中总阻值最小的是3．“等效替代法”是物理学中常用的一种研究方法，下面研究过程中应用了该方法的是 A ．由灯泡发光亮度的变化，研究通过灯泡电流的大小 B ．保持电阻不变，研究电流与电压的关系C ．在电路中，一个10Ω电阻的效果与两个5Ω电阻串联效果相同D ．通过研究水压来研究并认识电压4．当有人触电或发生电器火灾时，下列做法正确的是A ．立即将触电人拉开B ．立即用小刀或剪子将电线切断C ．应切断电源或用绝缘物将电线挑开D ．电器火灾发生时，应立即泼水遏制火势 5．3个阻值相同的电阻，串联的总电阻与并联后的总电阻之比A ．3:1B ．9:1C ．1:3D 6．如图2电压6V 保持不变，滑动变阻器的总电阻是R 1的2倍，当滑片 P 由a 移到b 时，R 1两端的电压变化范围 A ．从0到3V B ．从6V 到2V C ．从0到2V D ．从6V 到3V 7．在如图3所示的电路中，电源电压保持不变。

闭合开关，当滑动变阻器的滑片P 向右移动时 A ．V 示数变大，A 示数变小，V 与A 示数的比值不变 B ．V 示数变小，A 示数变小，V 与A 示数的比值不变 C ．V 示数变小，A 示数变大，V 与A 示数的比值变小D ．V 示数不变，A 示数变小，V 与A 示数的比值变大8．某特种玻璃厂生产的电控调光玻璃，具有根据光照强度自动调节玻璃透明度的功能。

光照增强，施加于玻璃两端的电压降低，玻璃透明度下降；光照减弱，施加于玻璃两端的电压升高，玻璃透明度上升．已知光敏电阻R x 的阻值随光照的增强而变小，R 0是定值电阻，则下列电路图中符合要求的是A ．B ．C ．D ．R xR xR xR 0R 0R 0R 0玻璃 玻璃玻璃玻璃R x图图3 图49. 小波同学为了探究电流跟电阻的关系，在如图5所示的情况下，将A 、B 两点间20Ω的电阻更换为10Ω的电阻，闭合开关后，下一步的操作应当是A. 记录电流表和电压表的示数B. 将滑动变阻器向右移动C. 将滑动变阻器向左移动D. 适当增加电池的节数10. 如图6所示，开关S 1闭合，当S 2由1掷到2，电流表和电压表的示数变化情况是 A ．电流表示数变小，电压表示数变大 B ．电流表示数变小，电压表示数不变 C ．电流表示数变大，电压表示数不变 D ．电流表示数不变，电压表示数变小11. 某电器的内部电路如图7所示，其中R 1=12Ω。

初中物理-八年级下册-第七章欧姆定律-章节测试-单元测试一、单选题（选择一个正确的选项）1 、在电视节目中我们经常会看到“特斯拉线圈”的表演，表演者通过变压器与电磁振荡制造出人工闪电．在表演时，表演者与“特斯拉线圈”之间会放出美妙的电火花，对此，你认为对人体不会造成危害的原因是（）A、“特斯拉线圈”产生的电火花电压很低，电流很小B、表演者穿的防护服是绝缘的，电流并没有流经防护服C、人体的电阻很小，“特斯拉线圈”产生的电流经人体导入地面D、表演者穿的防护服里有很多金属丝，电流都从防护服流过2 、如图示，AB、BC的材料相同，长度相同，但S AB＜S BC，现将它接入某电路中，通过AB、BC的电流分别为I AB、I BC，两端分得的电压分别为U AB、U BC，则下列关系正确的是（）A、I AB=I BC，U AB＞U BCB、I AB=I BC，U AB＜U BCC、I AB＜I BC，U AB=U BCD、I AB＞I BC，U AB＞U BC3 、实验室里可以用欧姆表来直接测量电阻。

如图虚线框内是欧姆表的简化结构图，它由灵敏电流表、电源、变阻器等组成。

在a、b间接人一个电阻R，电路中就有一个对电流I，即电阻R与电流表的读数I有一一对应关系。

所以，由电流表的指针位置可以知道电阻R 大小。

为了方便，事先在电流表的刻度盘上标出了电阻的欧姆值。

欧姆表在测量电阻前都需要调零，即把a、b两接线柱短接，调节变阻器的滑片位置，使电流表满偏(指在最大刻度处)。

若某欧姆表的刻度值是按电源电压为1.5伏来刻度的，满偏电流为10毫安。

在使用一段时间后，发现电源电压降为1.2伏，用这个欧姆表测得某电阻为350欧，则这个电阻的实际值为(不考虑电源本身的电阻) ( )A、280欧B、350欧C、250欧D、400欧4 、在某家庭电路中的保险丝，按要求刚换上，但闭合开关又立即熔断，应采取最佳方法是（）A、再更换一条同样的保险丝B、用一根更粗的保险丝换上C、用一根铜丝代替保险丝换上D、查找熔断原因，并处理后，再换上适当的保险丝5 、如图所示，闭合开关，将滑动变阻器的滑片P向右移动时，弹簧测力计的示数变小．则下列分析正确的是（）A、电磁铁的上端为S极B、电源左端为“+”极C、抽去铁芯，弹簧测力计示数增大D、断开开关，弹簧测力计示数为零6 、对欧姆定律公式I＝U /R的理解，下面的哪一句话是错误的？ ( )A、对某一段导体来说，导体中的电流跟它两端的电压成正比B、在相同电压的条件下，不同导体中的电流跟电阻成反比C、导体中的电流既与导体两端的电压有关，也与导体的电阻有关D、因为电阻是导体本身的一种性质，所以导体中的电流只与导体两端的电压有关，与导体的电阻无关7 、法国科学家阿尔贝•费尔和德国彼得•格林贝格尔由于发现了巨磁电阻（GMR）效应，荣获了2007年诺贝尔物理学奖．如图是研究巨磁电阻特性的原理示意图．实验发现，闭合S1、S2后，当滑片P向左滑动的过程中，指示灯明显变亮，则下列说法正确的是（）A、电磁铁的右端为S极B、电磁铁的磁性减弱C、巨磁电阻的阻值随磁场的增强而增大D、以上说法都不正确8 、在图所示的电路中，电源电压不变，闭合电键K，电压表V1与电压表V2的示数之比为2：3，电流表A的示数为1A；若将电压表V1换成电流表A1．则电流表A1的示数为2A．则电阻R1和电阻R3的阻值之比为（）A、3：2B、2：3C、1：2D、1：39 、电源电压不变，当滑动变阻器的滑片P向右移动时，三只电表的读数变化情况是（）A、A表不变，V1表不变，V2表增大B、A表减小，V1表减小，V2表增大C、A、V1、V2表同时增大D、A、V1、V2表同时减少10 、甲、乙为两段材料、长度均相同，但横截面积不同的电阻丝．将它们如图所示串联在电路中，则通电一段时间后（）A、甲导体温度升高得多B、乙导体放出的热量多C、甲导体通过的电流大D、乙导体消耗的电能多二、填空题（在空白处填写正确的答案）11 、一只灯泡的灯丝断了，灯丝接好后仍能使用，但灯泡的亮度要比原来________，这是因为灯丝的电阻比原来_______，通过灯丝的电流比原来_________．12 、如图所示，电源电压U保持不变，R1=10欧，R2=20欧．当S断开时，电流表示数是0.6安；当S闭合时，电压表示数为________伏，电流表示数为_______安．电键S闭合前后R1消耗的功率之比为_________．13 、如图1所示为用伏安法测电阻的电路图，电路中电流约为0.4A．(1)、如图2，用笔画线做导线，将题中实物图按电路图连线，开关在闭合前，图中的滑动变阻器的滑片应位于变阻器的________端（填A或B）．(2)、电压表应选________的量程，电流表应选________量程．(3)、小名同学闭合开关，调节变阻器的滑片到某位置时，电压表和电流表的指示如图3所示，则电压表的读数是_______V，电流表的读数是______A，被测电阻R x的阻值是____Ω．(4)、全班为小名同学首先获得测量结果而高兴．小名准备整理实验器材结束实验．你认为他的实验真的结束了吗？为了得到更可靠的结果，你认为接下去他的具体操作应是_______．(5)、若将待测电阻换成小灯泡，实验中测量电流、电压值后，通过计算得出三次小灯泡的电阻不相等，你认为可能的原因是__________．14 、小王家电能表上标有“220V10A”字样，他家原有电器的总功率是1500W．最近新买了一个额定功率为1100W的电热水器，电热水器的额定电流是_______A；电热水器正常工作时的电阻是________Ω；正常工作时1分钟将会产生_________ J热量．15 、如图所示的电路中，电源电压恒定不变，闭合电键S，当滑动变阻器滑片P自右向左移动时，电压表V的示数将_______（选填“变大”、“不变”或“变小”）；若滑动变阻器滑片P从最右端移到中点时，电流表A的示数的变化量为△I，滑片P从中点移到滑动变阻器的最左端时，电流表A的示数的变化量为△I′，则△I′______△I（选填“大于”、“等于”或“小于”）三、解答题（在题目下方写出解答过程）16 、如图所示电路测量未知电阻的实验中，R x是待测电阻，R是滑动变阻器，R0是电阻箱（电阻箱的最大电阻大于R x）．(1)、请根据实验电路图把实验报告中的主要实验步骤中的空白填齐．①按电路图连好电路，并将电阻箱R0的阻值调至最大．②闭合开关S1前，滑片P置于a 端．③闭合开关S1．④闭合开关______，调节滑片P，使电流表指针指在适当的位置，记下此时电流表的示数I．⑤先断开开关_______，再闭合开关______，保持______的电阻不变，调节_______，使电流表的示数仍为I．⑥实验结果，待测电阻R x的大小为_______．(2)、在此实验中，若将电流表改用电压表，其他器材不变，画出用等效替代法测量Rx的实验电路图．（要求所设计的电路在连接好后，只能通过开关改变电路连接情况）17 、如图甲所示为某品牌电热开水壶及其铭牌，原理图如图乙所示，其中L为加热指示灯，额定电压2V，额定电流10mA，R1为保护电阻，R2为电热丝，当水烧开时温控开关自动断开停止加热．求：(1)、为保证指示灯正常工作，R1的阻值多大？(2)、此电热开水壶正常工作500s，消耗的电能是多少？（R1和L消耗的电能不计）(3)、如果这段时间内，电热开水壶恰能将1kg、20°C的水烧开，则电热开水壶的效率是多少？[c水=4.2×103J/（kg•℃），此时气压为1标准大气压]．18 、在图所示的电路中，电源电压为6伏且不变，电阻R2为15欧．①求：电流表A2的示数I2．②闭合电键S时，电流表A1的示数变化了0.6安，求：此时电流表A1的示数I和电阻R1．19 、如图所示，小卉同学在做“用电流表、电压表测电阻”实验时，她选用两节新干电池做电源，待测电阻阻值大约为10Ω．(1)、请你用笔画线代替导线，将图甲电路补充完整（导线不能交叉）．(2)、实验开始时，滑动变阻器的滑片应移至_________（选填“A”或“B”）端．(3)、小卉同学闭合开关时，发现电流表有示数而电压表无示数，且移动变阻器滑片P时，电流表示数会发生变化，则故障可能是________．A．电流表断路． B．变阻器接线柱接错．C．待测电阻短路． D．待测电阻断路(4)、排除故障后，移动变阻器滑片P，当电压表示数为2.4V时，电流表示数如图乙所示，则待测电阻的阻值为______Ω．20 、一条电阻丝的电阻是85Ω，接在220V的电压上，通过它的电流是多少？如果把这条电阻丝接在380V的电压上，电阻变为多少？参考答案一、单选题答案1. D2. A3. A4. D5. C6. D7. A8. C9. A10. A二、填空题答案11. 亮小大12. 6 0.9 1：113. (1)B (2)0～3V 0～0.6A (3)1.8 0.24 7.5 (4)移动滑动变阻器的滑片改变定值电阻两端的电压完成多次测量，求得电阻的平均值(5)灯丝的电阻受温度影响14. 5 44 6.6×10415. 变小大于三、解答题答案16. 解：（1）连接好电路图，闭合开关S1，再闭合开关S3时，调节滑片P，记下电流表的读数；断开开关S3，闭合开关S2时，保持滑动变阻器的阻值不变，调节变阻箱的阻值，使电流表的示数不变，此时变阻器的阻值就是待测电阻的阻值．（2）把电压表与待测电阻、变阻箱并联，闭合开关S3时，调节滑动变阻器，读出电压表的示数；断开开关S3闭合开关S2时，调节变阻器的阻值使两次电压表的示数相同，此时变阻箱的阻值即为待测电阻的大小，实验电路如图所示：故答案为：（1）④S3；⑤S3，S2，R，R0；⑥R0接入阻值的大小．17. 解：（1）U1=U-U L=220V-2V=218V，由I=UI得，R1=11UI=32181010VA-⨯=21800Ω；（2）由P=Wt得，W=Pt=800W×500s=4×105J；（3）水吸收的热量：Q吸=cm△t=4.2×103J/（kg•℃）×1kg×（100℃-20℃）=3.36×105Jη=QW吸×100%=553.3610410JJ⨯⨯×100%=84%．答：（1）为保证指示灯正常工作，R1的阻值为21800Ω；（2）此电热开水壶正常工作500s，消耗的电能是4×105J；（3）如果这段时间内，电热开水壶恰能将1kg、20℃的水烧开，则电热开水壶的效率是84%．18. 解：①电流表A2的示数为：I2=22UR=615VΩ=0.4A；②因电源的电压不变，所以通过R2的电流不变，故I1=0.6A，干路电流为I=I1+I2=0.6A+0.4A=1A，即电流表A1的示数为1A；电阻R1的阻值为R1=116 0.6U VR A==10Ω．答：①电流表A2的示数为0.4A；②闭合电键S时电流表A1的示数为1A，电阻R1的阻值为10Ω．19.解：（1）电路的最大电流I=UR1.5210V⨯Ω==0.3A，电流表选择0.6A量程；滑动变阻器、电流表串连接入电路，电路图如图所示；故答案为：电路图如图所示．（2）由电路图知，滑片在A端时，滑动变阻器接入电路的阻值最大，因此闭合开关前，滑动变阻器滑片应移到A端；故答案为：A．（3）合开关时，发现电流表有示数而电压表无示数，且移动变阻器滑片P时，电流表示数会发生变化，则故障可能是：待测电阻短路，故C正确；故答案为：C．（4）由电路图知，电流表的量程是0.6A，由电流表图示知，电流表的最小分度值是0.02A，电流表示数是0.2A；待测电阻的阻值R=UI=2.40.2VA=12Ω；故答案为：12．20. 解：当接在220V的电压上时，通过它的电流为：I=UR=22085V≈2.59A．电阻是导体本身的一种性质，只与导体的材料、长度、横截面积和温度有关，与两端的电压无关，不管接在220V电压下还是接在380V电压下，电阻都是85Ω．答：接在220V的电压上，通过它的电流约为2.27A．如果把这条电阻丝接在380V的电压上，电阻仍为85Ω．点击查看更多试题详细解析：/index/list/10/12266#list（注：素材和资料部分来自网络，供参考。

八年级物理下册第七章《欧姆定律》单元测试卷一、填空题：（每空1分，共34分）1、德国物理学家欧姆在19世纪初做了大量实验，归纳得出了欧姆定律:导体中的电流，跟导体两端的______成正比，跟导体的______成反比。

用公式表示为_______其中_____的单位是安培，字母为_____ ；______的单位是伏特，字母为_______；_______的单位是欧姆，字母为_________。

2、如图2所示，开关闭合后，灯L 1_______（填“亮”或者“不亮”），整个电路的总电阻_______（填“变大”、“不变”或“变小” ），电流表的示数_______（填“变大”、“不变”或“变小” ），电压表的示数_______（填“变大”、“不变”或“变小”）。

图2 图33、如图3所示，M 、N 间接滑动变阻器，开关闭合后，若将P 向右滑动时，灯逐渐变亮，正确接法有两种：将变阻器______两个接线柱接在M 、N 之间；或将变阻器的______两个接线柱接在M 、N 之间。

4. 如图4所示,电流表的分度值是______,此时示数为______．5.在解决物理问题的过程中,我们常常会用到一些隐含的已知条件.示例: ⑴在1标准大气压下，把水烧开 隐含条件:开水的温度为100℃；(2)将用电器接到家庭电路中 隐含条件:家庭电路的电压为___________. (3)给遥控器换上两节新的干电池 隐含条件:电源电压为 . 6．已知两个电阻的数值R1=R2=10欧姆， 则这两个电阻串联后的总电阻为______欧姆，这两个电阻并联后的总阻值是______欧姆。

7．在一段导体两端加2伏特电压时，通过它的电流强度是0.4安培，这段导体的电阻是______欧姆；如果在它两端不加电压，通过它的电流是______安培，这段导体的电阻是______欧姆。

8.某人做实验时把两盏灯串联起来，灯丝的电阻分别是R1=30Ω，R2=24Ω，电流表的读数为0.2A ，那么加在R1和R2两端的电压分别是_________和________。

第七章欧姆定律单元测试题一、选择题（每题2分，共计30分）A．V/A B．Ω C．kΩ D．V·A2．两个电阻并联起来相当于A．增大了电阻的横截面积 B．减小了电阻的横截面积C．增大了电阻的长度 D．减小了电阻的长度3.一只标有电阻值20Ω的定值电阻，若通过的电流是0.5A，那么电阻两端的电压是A．40V B．10V C．25V D．条件不足4．若导体两端电压为6V时，通过电流为1.2A，若导体两端电压变为12V，则导体电阻为A. 5ΩB.10ΩC.15ΩD.无法确定5.如图5所示电路中，电源电压保持不变，闭合开关S1、S2，两灯都发光，当把开关S2断开时，灯泡L1的亮度及电流表示数的变化情况是A.L1亮度不变，电流表示数变小B.L1亮度不变，电流表示数不变C.L1的亮度增大，电流表示数不变 D .L1亮度减小，电流表示数变小6.关于导体的电阻，下列说法准确的是A．导体两端的电压增大，其电阻一定增大 B.导体中的电流增大，其电阻一定减小C．若导体不接入电路，其电阻为0 D．导体的电阻与其两端电压及通过的电流无关。

7．如图所示电路图，电源电压6V保持恒定不变，滑动变阻器R1的最大阻值是10Ω，闭合开关S后，移动滑动变阻器的滑片P，电压表示数的变化范围应是A. 0～6VB. 0～2VC. 2～4VD. 2～6V8．两个相同的灯泡接在同一电路中，用分别测得每个灯泡两端电压相等，则A.两灯一定是并联B.两灯一定是串联B.两灯可能是并联也可能是串联 D.无法判断9．根据欧姆定律的变形式R=U/I及电阻的性质，能够判定下列说法中准确的是A. 当U变大时，U/I变小B. 当U变大时，U/I变大C. 当U变小时，U/I不变D. U=0时，U/I=010.在“探究电流与电压的关系”的实验中，分别用两个电阻实行了探究，并根据各自的实验数据绘制出I-U关系图象，从图10中能够看出R1、R2的大小关系为A. R1＞R2B. R1＜R2C. R1=R3：D.不能确定11.如图11所示，电源电压保持不变，开关S闭合后，当滑动变阻器R2的滑片P向左移动时，电流表和电压表示数的变化情况是A.电流表的示数变小，电压表的示数变大B.电流表的示数变小，电压表的示数变小C.电流表的示数变大，电压表的示数变大D.电流表的示数变大，电压表的示数变小12．如图12所示是滑动变阻器的示意图，为了使滑片P向B端滑动时连入电路的电阻变大，那么它串联接入电路时，应连接的接线柱为A．B和C B．B和D C．A和D D．A和B13．某导体两端电压为15V，此时通过导体的电流为3A，若导体两端的电压增加了3V，则此时通过导体的电流和导体的电阻分别是（）A．0.6A 5Ω B．3.6A 5Ω C．3.6A 1Ω D．4A 6Ω14．如图14所示，闭合开关S 后，第7题R1 R=20欧SVP第10题第5题R 1R 2 电流表几乎无示数，电压表示数近似等于电源电压，产生这个现象的原因可能是 （ ）A 、 L 2短路B 、 L 2灯丝断了C 、 L 1短路D 、L 1灯丝断了15.如图15所示电路，电源电压保持不变，开关s 闭合时，两只灯泡L 1和L 2正常发光，若其中一只灯泡灯丝突然烧断，则下列关于电流表和电压表的示数变化判断准确的是 ( ) A 、电流表示数减小 电压表示数增大 B 、电流表示数不变 电压表示数减小 C 、电流表示数减小 电压表示数不变 D 、电流表示数增大 电压表示数不变二、填空题（每空1分，共25分。
