三明物理欧姆定律单元测试卷(解析版)

《欧姆定律》单元测试题一、单选题（本题包括10小题，每小题3分，共30分。

）1.电阻R 1、R 2并联接在电源上，下列说法正确的是( ) A ．并联电路的总电阻，等于各并联导体的电阻的倒数之和 B ．当R 1变大时，总电阻也变大 C ．电源电压变大时，总电阻也变大 D ．干路中的电流变大时，总电阻也变大2.几位同学学习了欧姆定律后，根据I =UR ，导出了R =UI ，于是他们提出了以下几种看法，你认为正确的是( )A ．导体电阻的大小跟通过导体的电流成反比B ．导体电阻的大小跟加在导体两端的电压成正比C ．导体电阻的大小跟通过导体的电流和加在导体两端的电压无关D ．导体两端不加电压时，导体的电阻为零3.用图所示的电路研究电流与电阻的关系时，将电阻R 由5Ω更换为10Ω，闭合开关，接下来的正确操作是( )A ．直接读出电压表和电流表的示数B ．保持R'的滑片P 位置不变，调高电源电压C ．将R'的滑片P 向左移动，使电流表的示数保持不变D ．将R'的滑片P 向右移动，使电压表的示数保持不变4.小华只有一块电流表，他想测出定值电阻Rx 的阻值，设计了如图所示的电路，电源两端的电压保持不变，定值电阻R 0=30Ω。

只闭合开关S 、S 1，电流表示数I 1=0.2A ；只闭合开关S 、S 2，电流表示数I 2=0.3A 。

则Rx 的阻值为( )A ．15ΩB ．20ΩC ．45ΩD ．60Ω5.在如图所示的电路中，电源电压为6V ，R 1=3Ω，R 2=6Ω,闭合开关S ，下列说法正确的是 ( )A ．通过R 1的电流为1AB ．R 1两端的电压为3VC ．干路中的电流为3AD ．电路的总电阻为9Ω6.在探究“电流与电阻的关系”实验中，小明根据实验数据在坐标纸上描点作出了I −1R 的关系图像，分析该图像可知( )A ．实验过程中，控制导体两端的电压为2V 不变B ．当导体中电流为0时，导体的电阻也为0C ．当导体的电阻为0.2Ω时，通过导体的电流为0.4AD ．当导体两端电压一定时，导体中的电流与导体的电阻成正比7.定值电阻R 1、R 2，它们I-U 图线如图所示，若R 1、R 2串联后的总电阻为R 串，并联后的总电阻为R 并，则关于R 串、R 并的I-U 图线所在的区域，下列说法中正确的是( )．A ．R 串在Ⅰ区域，R 并在Ⅲ区域B ．R 串在Ⅲ区域，R 并在Ⅰ区域C ．R 串在Ⅰ区域，R 并在Ⅱ区域D ．R 串在Ⅱ区域，R 并在Ⅲ区域8.在科学实验时，为了减小误差或寻找普遍规律，经常需要进行反复多次实验： ①“测量物体的长度”时，多次测量；②“研究杠杆的平衡”时，改变动力(臂)和阻力(臂)，多次测量； ③“研究串、并联电路的电流特点”时，换用不同定值电阻，多次测量；④“用电压表和电流表测导体的电阻”时，多次测量电阻两端电压和通过电阻的电流值； 上述实验中寻找普遍规律的是( ) A. ①② B. ①③ C. ②④ D. ②③9.如图所示,电源电压不变,闭合开关,当滑动变阻器滑片P 向左移动时,下列判断正确的是( )A ． 示数变大, 示数变小, 示数不变B ． 示数变大, 示数变小, 示数变大C ． 示数变小, 示数变大, 示数变小D ． 示数变小, 示数变小, 示数变大10.如图所示的电路中，闭合开关后一灯亮，另一灯不亮，电流表有示数，电压表无示数，其原因可能是( )A．L1短路B．L1断路C．L2短路D．L2断路二、填空题（本题包括7小题，每小题2分，共14分）11.如图所示的电路中，电源电压恒定，灯丝的电阻RL 不随温度变化，开关S1闭合，电流表的示数为I1，再闭合开关S2，小灯泡的亮度 (选填“变亮”、“变暗”或“不变”)，电流表的示数为I2，若I1:I2=2:3，则RL:R= 。

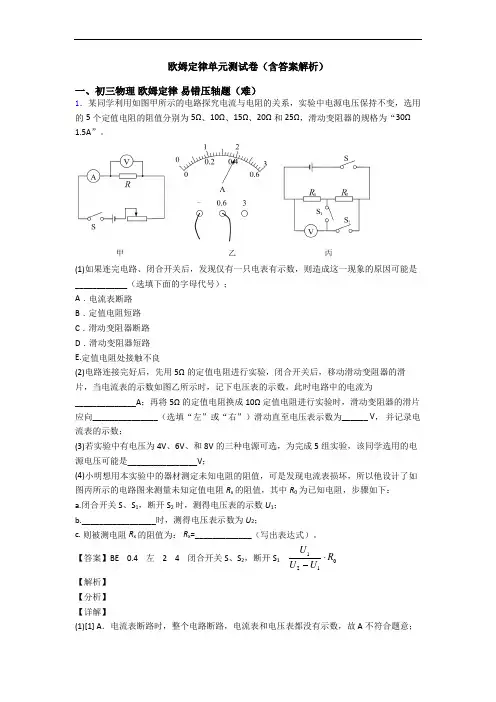

欧姆定律单元测试卷（含答案解析）一、初三物理欧姆定律易错压轴题（难）1．某同学利用如图甲所示的电路探究电流与电阻的关系，实验中电源电压保持不变，选用的5个定值电阻的阻值分别为5Ω、10Ω、15Ω、20Ω和25Ω，滑动变阻器的规格为“30Ω1.5A”。

(1)如果连完电路、闭合开关后，发现仅有一只电表有示数，则造成这一现象的原因可能是____________（选填下面的字母代号）；A．电流表断路B．定值电阻短路C．滑动变阻器断路D．滑动变阻器短路E.定值电阻处接触不良(2)电路连接完好后，先用5Ω的定值电阻进行实验，闭合开关后，移动滑动变阻器的滑片，当电流表的示数如图乙所示时，记下电压表的示数，此时电路中的电流为______________A；再将5Ω的定值电阻换成10Ω定值电阻进行实验时，滑动变阻器的滑片应向_______________（选填“左”或“右”）滑动直至电压表示数为______ V，并记录电流表的示数；(3)若实验中有电压为4V、6V、和8V的三种电源可选，为完成5组实验，该同学选用的电源电压可能是________________V；(4)小明想用本实验中的器材测定未知电阻的阻值，可是发现电流表损坏，所以他设计了如图丙所示的电路图来测量未知定值电阻R x的阻值，其中R0为已知电阻，步骤如下：a.闭合开关S、S1，断开S2时，测得电压表的示数U1；b._________________时，测得电压表示数为U2；c. 则被测电阻R x的阻值为：R x=_____________（写出表达式）。

【答案】BE 0.4 左 2 4 闭合开关S、S2，断开S11021URU U⋅-【解析】【分析】【详解】(1)[1] A．电流表断路时，整个电路断路，电流表和电压表都没有示数，故A不符合题意；B ．定值电阻短路电压表示数为0，只有滑动变阻器接入电路，所以电流表有示数，故B 符合题意；C ．滑动变阻器断路，整个电路断路，电流表和电压表都没有示数，故C 不符合题意；D ．滑动变阻器短路，只有定值电阻工作，电压表测量的是定值电阻的电压，电流表测量的是定值电阻的电流，两表都有示数，故D 不符合题意；E ．定值电阻处接触不良相当于定值电阻断路，这样电压表示数为电源电压，由于电压表电阻极大，电流表无示数，故E 符合题意。

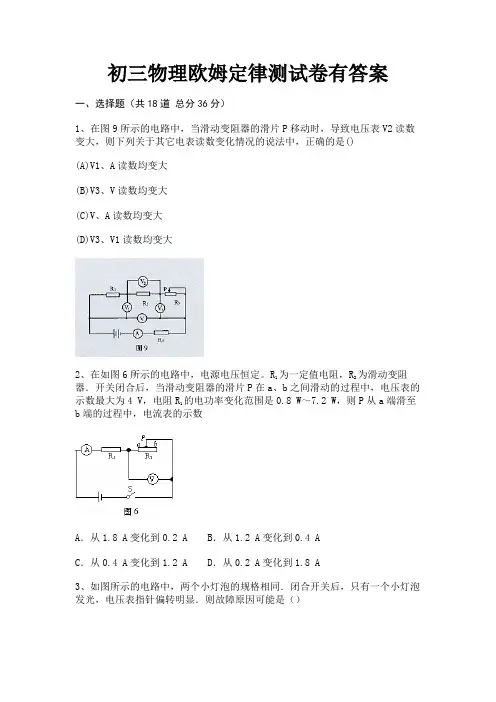

初三物理欧姆定律测试卷有答案一、选择题（共18道总分36分）1、在图9所示的电路中，当滑动变阻器的滑片P移动时，导致电压表V2读数变大，则下列关于其它电表读数变化情况的说法中，正确的是()(A)V1、A读数均变大(B)V3、V读数均变大(C)V、A读数均变大(D)V3、V1读数均变大2、在如图6所示的电路中，电源电压恒定。

R1为一定值电阻，R2为滑动变阻器．开关闭合后，当滑动变阻器的滑片P在a、b之间滑动的过程中，电压表的示数最大为4 V，电阻R1的电功率变化范围是0.8 W～7.2 W，则P从a端滑至b端的过程中，电流表的示数A．从1.8 A变化到0.2 A B．从1.2 A变化到0.4 AC．从0.4 A变化到1.2 A D．从0.2 A变化到1.8 A3、如图所示的电路中，两个小灯泡的规格相同．闭合开关后，只有一个小灯泡发光，电压表指针偏转明显．则故障原因可能是（）A.短路B.断路C.短路D.断路4、如1图所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P从b端滑到a端，电压表示数U与电流表示数I的变化关系如2图所示，下列说法不正确的是（）A．电源电压是9VB．定值电阻R的阻值是6ΩC．滑动变阻器的阻值范围是0～18ΩD．若定值电阻R出现接触不良时，电流表示数为0，电压表示数为9V5、在图所示的电路中，电源电压保持不变。

闭合电键S，电路正常工作。

一段时间后，两灯中有一灯熄灭，三个电表中只有一个电表的示数变小，则下列判断中正确的是（）A一定是电流表A1的示数变小、灯L1熄灭。

B可能是电流表A1的示数变小、灯L2熄灭。

C可能是电流表A2的示数变小、灯L2熄灭。

D一定是电流表A2的示数变小、灯L1熄灭。

6、（2018•玉林）为了检测酒驾行为，如图甲所示是小明设计一款酒精浓度检测仪的电路图，其电源电压保持不变，R为定值电阻，R为酒精气体浓度传感器（气敏电阻），R的阻值与酒精浓度的关系如图乙所示。

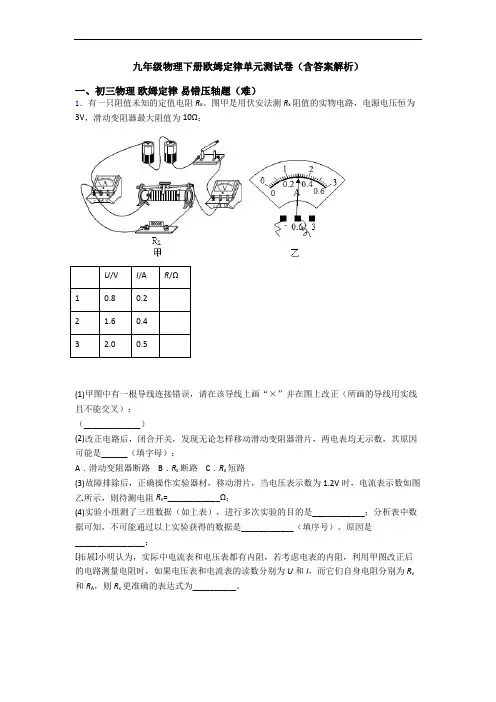

九年级物理下册欧姆定律单元测试卷（含答案解析）一、初三物理欧姆定律易错压轴题（难）1．有一只阻值未知的定值电阻R x。

图甲是用伏安法测R x阻值的实物电路，电源电压恒为3V，滑动变阻器最大阻值为10Ω：U/V I/A R/Ω10.80.22 1.60.43 2.00.5(1)甲图中有一根导线连接错误，请在该导线上画“×”并在图上改正（所画的导线用实线且不能交叉）；（_____________）(2)改正电路后，闭合开关，发现无论怎样移动滑动变阻器滑片，两电表均无示数，其原因可能是______（填字母）；A．滑动变阻器断路 B．R x断路 C．R x短路(3)故障排除后，正确操作实验器材，移动滑片，当电压表示数为1.2V时，电流表示数如图乙所示，则待测电阻R x=____________Ω；(4)实验小组测了三组数据（如上表），进行多次实验的目的是____________；分析表中数据可知，不可能通过以上实验获得的数据是____________（填序号）。

原因是________________；[拓展]小明认为，实际中电流表和电压表都有内阻，若考虑电表的内阻，利用甲图改正后的电路测量电阻时，如果电压表和电流表的读数分别为U和I，而它们自身电阻分别为R v 和R A，则R x更准确的表达式为__________。

【答案】 A 4 取平均值减小误差1 电压表示数为0.8V 时，滑动变阻器连入的电阻大于滑动变阻器的最大阻值 VV -UR IR U【解析】 【分析】 【详解】(1)[1]用伏安法测R x 阻值的大小，需要知道R x 两端的电压大小，流过R x 的电流大小；从图甲可以看到，可以把电阻R x 左端与电流表的接线改成电阻R x 左端与开关S 右端相连，这时电流从电源正极流出，流过电流表、滑动变阻器、电阻R x ，再流过开关S ，最后回负极，电压表并联在电阻R x 的两端；根据上述修改实物图，如下图所示。

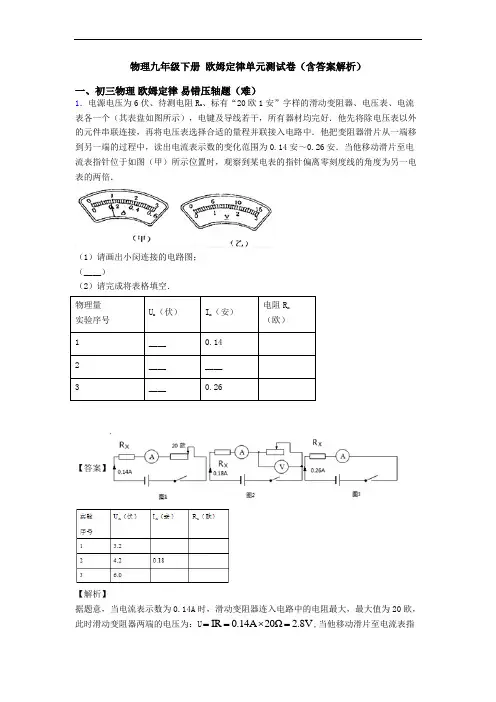

物理九年级下册欧姆定律单元测试卷（含答案解析）一、初三物理欧姆定律易错压轴题（难）1．电源电压为6伏、待测电阻R x、标有“20欧1安”字样的滑动变阻器、电压表、电流表各一个（其表盘如图所示），电键及导线若干，所有器材均完好．他先将除电压表以外的元件串联连接，再将电压表选择合适的量程并联接入电路中．他把变阻器滑片从一端移到另一端的过程中，读出电流表示数的变化范围为0.14安～0.26安．当他移动滑片至电流表指针位于如图（甲）所示位置时，观察到某电表的指针偏离零刻度线的角度为另一电表的两倍．（1）请画出小闵连接的电路图；（____）（2）请完成将表格填空．物理量实验序号U x（伏）I x（安）电阻R x（欧）1____0.142________3____0.26【答案】【解析】据题意，当电流表示数为0.14A时，滑动变阻器连入电路中的电阻最大，最大值为20欧，此时滑动变阻器两端的电压为：U IR0.14A20Ω 2.8V==⨯=,当他移动滑片至电流表指针位于如图（甲）所示位置时，观察到某电表的指针偏离零刻度线的角度为另一电表的两倍，此时电压表的示数为1.8V,因此电压表和滑动变阻器并联，故电路图如下：②当电流表的示数最小为时，此时滑动变阻器的阻值最大时，电压表的示数最大为2.8V，根据串联电路的总电压等于各电阻两端的电压之和可得：U1=U−U滑1=6V−2.8V=3.2V；由欧姆定律得：当移动变阻器滑片到某个位置时，由图甲知，电流表的量程为0∼0.6A，分度值为0.02A，示数为0.18A；电压表的量程为0∼3V，分度值为0.1V，示数为1.8V，根据串联电路的总电压等于各电阻两端的电压之和可得：U2=U−U滑2=6V−1.8V=4.2V；当电流表的示数最大为0.26A时，此时滑动变阻器连入电路的阻值为零时，电压表的示数最小为0V，则U3=U=6V；故答案为如下图：2．小红按图甲所示的电路探究电流跟电压的关系．（1）根据图甲，将图乙中的实物电路连接完整_______．（要求变阻器滑片向右移动时，电流表的示数变小）（2）正确连接电路后，闭合开关．①若发现电流表和电压表的示数都很大，这说明小华在实验操作上存在的问题是_________；②若电压表示数约为3V，但无论怎样移动变阻器滑片，电流表示数始终为0，则电路中出现的故障可能是___________________；（3）排除故障后，调节变阻器的滑片，测出通过电阻R的电流值和对应的电压值如下表，分析表中的数据可得出的结论是：________________________________；（4）为了使上述实验结论更具有普遍性，你认为还应进行下列的哪一项操作？答：_____________________．A．换用电压不同的电源再做实验B．换用阻值不同的电阻再做实验【答案】滑动变阻器的阻值没有在最大值处电阻断路电阻一定时，电流与电压成正比 B【解析】【分析】滑动变阻器与定值电阻串联，滑片向右移，电路中的电阻变大，电流减小，故滑动变阻器应将左半段接入电路中；电流表示数为零说明电路断路，电压表有示数说明电压表和电源连接的部分电路正常；物理实验中，使结论更具普遍性的方法是多做几次实验．【详解】(1)①滑动变阻器与定值电阻串联，当变阻器滑片向右移动时，电流表的示数变小，即滑片向右移动时电阻变大，又上面已接D，故下面接A；②电源使用两节干电池，故电压表选用0∼3V量程，与定值电阻并联；如图所示：(2)①为保护电路，在连接电路时，开关应当处于断开状态；闭合开关前滑动变阻器应处于最大阻值状态，而本题中电流表和电压表的示数都很大，说明滑动变阻器的阻值没有在最大值处；②电流表的示数为零说明电路中有断路，再根据电压表的示数判断出电路故障．电压表示数为3V等于电源电压，说明电压表的两个接线柱和电源连接的部分没有断路，所以故障是电阻断路了；(3)在表中：导体的电阻一定，导体两端的电压从1V到2V再到3V，相对应的，导体中的电流从0.1A到0.2A再到0.3A.电压增加几倍，电流也增加几倍，故得结论：在电阻一定时，电流与电压成正比；(4)换用阻值不同的电阻，多进行几次实验可避免实验的偶然性，使结论更具普遍性，故选B．故答案为(1)如上图；(2)①滑动变阻器的阻值没有在最大值处；②电阻断路；(3)电阻一定时，电流与电压成正比；(4)B．【点睛】电压表与定值电阻并联；为保护电路，闭合开关前，滑动变阻器滑片应位于最大阻值处；探究电流与电压、电阻的关系时，要用到控制变量法．3．王小军同学用如图所示实物电路研究小灯泡的电阻，已知小灯泡上标有“3 V”字样。

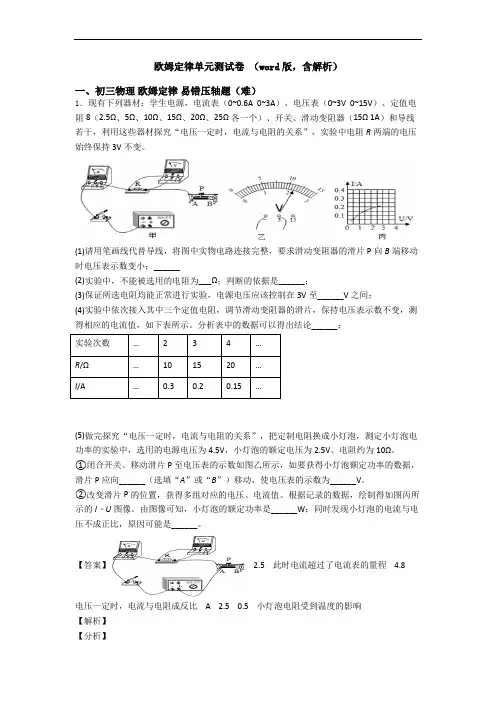

欧姆定律单元测试卷（word版，含解析）一、初三物理欧姆定律易错压轴题（难）1．现有下列器材：学生电源，电流表（0~0.6A 0~3A）、电压表（0~3V 0~15V）、定值电阻8（2.5Ω、5Ω、10Ω、15Ω、20Ω、25Ω各一个）、开关、滑动变阻器（15Ω 1A）和导线若干，利用这些器材探究“电压一定时，电流与电阻的关系”，实验中电阻R两端的电压始终保持3V不变。

(1)请用笔画线代替导线，将图中实物电路连接完整，要求滑动变阻器的滑片P向B端移动时电压表示数变小；______(2)实验中，不能被选用的电阻为___Ω；判断的依据是______；(3)保证所选电阻均能正常进行实验，电源电压应该控制在3V至______V之间；(4)实验中依次接入其中三个定值电阻，调节滑动变阻器的滑片，保持电压表示数不变，测得相应的电流值，如下表所示。

分析表中的数据可以得出结论______；实验次数…234…R/Ω…101520…I/A…0.30.20.15…(5)做完探究“电压一定时，电流与电阻的关系”，把定制电阻换成小灯泡，测定小灯泡电功率的实验中，选用的电源电压为4.5V，小灯泡的额定电压为2.5V、电阻约为10Ω。

①闭合开关、移动滑片P至电压表的示数如图乙所示，如要获得小灯泡额定功率的数据，滑片P应向______（选填“A”或“B”）移动，使电压表的示数为______V。

②改变滑片P的位置，获得多组对应的电压、电流值。

根据记录的数据，绘制得如图丙所示的I﹣U图像。

由图像可知，小灯泡的额定功率是______W；同时发现小灯泡的电流与电压不成正比，原因可能是______。

【答案】 2.5 此时电流超过了电流表的量程 4.8电压一定时，电流与电阻成反比 A 2.5 0.5 小灯泡电阻受到温度的影响【解析】【分析】【详解】(1)[1]由题意可知，当滑动变阻器滑片P 向B 端移动时，接入电路中的电阻变大，故滑片左侧的电阻丝应当连入电路中，电路连接图如图所示。

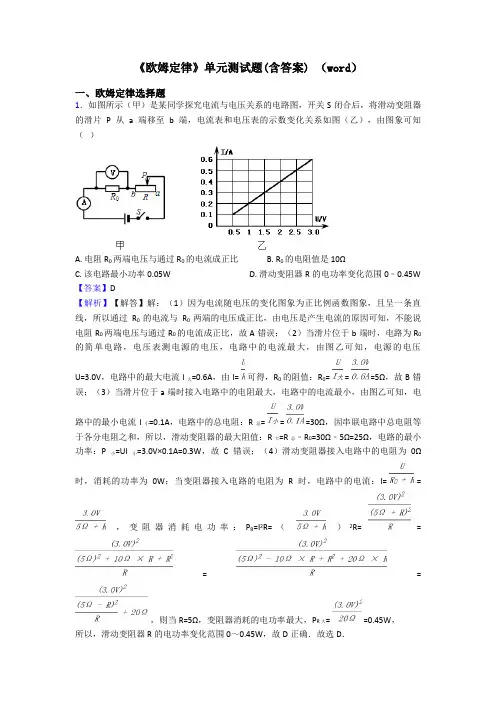

《欧姆定律》单元测试题(含答案) （word）一、欧姆定律选择题1．如图所示（甲）是某同学探究电流与电压关系的电路图，开关S闭合后，将滑动变阻器的滑片P从a端移至b端，电流表和电压表的示数变化关系如图（乙），由图象可知（）A. 电阻R0两端电压与通过R0的电流成正比B. R0的电阻值是10ΩC. 该电路最小功率0.05WD. 滑动变阻器R的电功率变化范围0﹣0.45W 【答案】D【解析】【解答】解：（1）因为电流随电压的变化图象为正比例函数图象，且呈一条直线，所以通过R0的电流与R0两端的电压成正比，由电压是产生电流的原因可知，不能说电阻R0两端电压与通过R0的电流成正比，故A错误；（2）当滑片位于b端时，电路为R0的简单电路，电压表测电源的电压，电路中的电流最大，由图乙可知，电源的电压U=3.0V，电路中的最大电流I大=0.6A，由I= 可得，R0的阻值：R0= = =5Ω，故B错误；（3）当滑片位于a端时接入电路中的电阻最大，电路中的电流最小，由图乙可知，电路中的最小电流I小=0.1A，电路中的总电阻：R总= = =30Ω，因串联电路中总电阻等于各分电阻之和，所以，滑动变阻器的最大阻值：R大=R总﹣R0=30Ω﹣5Ω=25Ω，电路的最小功率：P小=UI小=3.0V×0.1A=0.3W，故C错误；（4）滑动变阻器接入电路中的电阻为0Ω时，消耗的功率为0W；当变阻器接入电路的电阻为R时，电路中的电流：I= = ，变阻器消耗电功率：P R=I2R=（）2R= == =，则当R=5Ω，变阻器消耗的电功率最大，P R大= =0.45W，所以，滑动变阻器R的电功率变化范围0～0.45W，故D正确．故选D．【分析】（1）由图象可知，R0两端的电压和电流关系是一个正比例函数图象，要注意电压是电流产生的原因；（2），当滑片位于b端时，电路为R0的简单电路，电压表测电源的电压，此时电路中的电流最大，根据图象读出电表的示数，利用欧姆定律求出R0的电阻值；（3）当滑片位于a端时，滑动变阻器的电阻完全接入电路中，电路中的电流最小，由图象读出电表的示数，根据P=UI求出电路中的最小功率；（4）滑动变阻器接入电路中的电阻为0Ω时，消耗的功率为0W；根据电阻的串联和欧姆定律表示出电路中的电流，根据P=I2R表示出滑动变阻器消耗的电功率，然后根据数学知识确定滑动变阻器消耗的最大功率，进一步得出滑动变阻器消耗电功率的变化．2．如图所示电路，电源电压恒为4.5V，定值电阻R0的阻值为10Ω，滑动变阻器的最大阻值为30Ω，电阻箱R x最大阻值为999.9Ω，电流表量程为0～0.6A，电压表量程为0～3V．闭合开关S，下列说法正确的是（）A. S1、S2均向左闭合，R x允许接入电路的最大阻值为20ΩB. S1、S2均向右闭合，电路允许消耗的最大功率为2.7WC. S1向左、S2向右闭合，R x允许接入电路的最大阻值为60ΩD. S1向右、S2向左闭合，只调R x使电流表示数减半后其阻值一定大于原来的2倍【答案】 D【解析】【解答】解：⑴闭合开关S，S1、S2均向左闭合时，R0、R x、滑动变阻器串联，电压表测R x两端的电压，电流表测电路中的电流，当滑动变阻器接入电路中的电阻最大且电压表的示数U x＝3V时，电阻箱R x接入电路中的电阻最大，因串联电路中总电压等于各分电压之和，所以，R0和滑动变阻器两端的电压之和：U0滑＝U﹣U x＝4.5V﹣3V＝1.5V，因串联电路中总电阻等于各分电阻之和，所以，电路中的电流：I1＝＝＝0.0375A，R x允许接入电路的最大阻值：R x大＝＝＝80Ω，A不符合题意；⑵闭合开关S，S1、S2均向右闭合时，R0、R x、滑动变阻器串联，电压表测R0两端的电压，电流表测电路中的电流，当电压表的示数U0＝3V时，电路中的电流：I2＝＝＝0.3A，因串联电路中各处的电流相等，且电流表量程为0～0.6A，所以，电路中的最大电流为0.3A，则电路允许消耗的最大功率：P大＝UI2＝4.5V×0.3A＝1.35W，B不符合题意；⑶闭合开关S，S1向左、S2向右闭合时，R0、R x、滑动变阻器串联，电压表测R0和R x两端的电压，电流表测电路中的电流，当滑动变阻器接入电路中的电阻最大且电压表的示数U0x＝3V时，电阻箱R x接入电路中的电阻最大，此时滑动变阻器两端的电压：U滑＝U﹣U0x＝4.5V﹣3V＝1.5V，因串联电路中总电阻等于各分电阻之和，所以，电路中的电流：I3＝＝＝0.05A，则R0和R x的最大总阻值：R总＝＝＝60Ω，所以，R x允许接入电路的最大阻值：R x大′＝R总﹣R0＝60Ω﹣10Ω＝50Ω，C不符合题意；⑷闭合开关S，S1向右、S2向左闭合，R0、R x、滑动变阻器串联，电压表被短路，电流表测电路中的电流，设此时电路的总电阻为R总′＝R x+R0+R滑，即R x＝R总′﹣R0﹣R滑，只调R x使电流表示数减半时，电路的总电阻R总″＝R x′+R0+R滑，即R x′＝R总″﹣R0﹣R滑，由R＝可知，只调R x使电流表示数减半时，电路的总电阻R总″＝2（R x+R0+R滑），则R x′﹣R x＝（R总″﹣R0﹣R滑）﹣（R总′﹣R0﹣R滑）＝R总″﹣R总′＝2（R x+R0+R滑）﹣（R x+R0+R滑）＝R x+R0+R滑＞R x，所以，R x′＞2R x，即只调R x使电流表示数减半后其阻值一定大于原来的2倍，D符合题意。

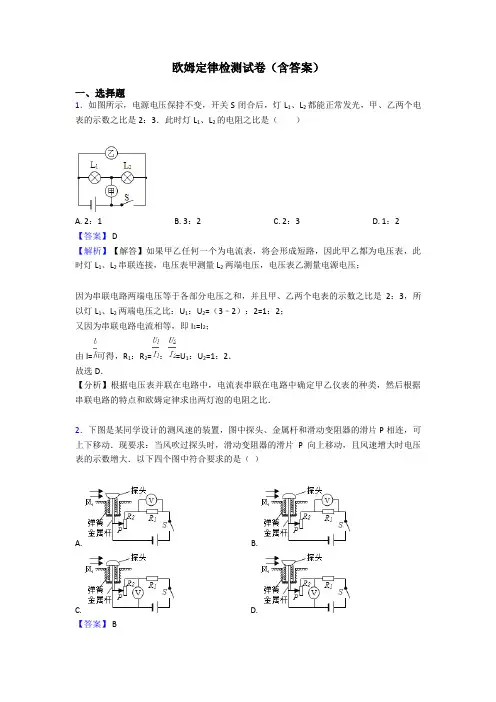

欧姆定律检测试卷（含答案）一、选择题1．如图所示，电源电压保持不变，开关S闭合后，灯L1、L2都能正常发光，甲、乙两个电表的示数之比是2：3．此时灯L1、L2的电阻之比是（）A. 2：1B. 3：2C. 2：3D. 1：2【答案】 D【解析】【解答】如果甲乙任何一个为电流表，将会形成短路，因此甲乙都为电压表，此时灯L1、L2串联连接，电压表甲测量L2两端电压，电压表乙测量电源电压；因为串联电路两端电压等于各部分电压之和，并且甲、乙两个电表的示数之比是2：3，所以灯L1、L2两端电压之比：U1：U2=（3﹣2）：2=1：2；又因为串联电路电流相等，即I1=I2；由I=可得，R1：R2=：=U1：U2=1：2．故选D．【分析】根据电压表并联在电路中，电流表串联在电路中确定甲乙仪表的种类，然后根据串联电路的特点和欧姆定律求出两灯泡的电阻之比．2．下图是某同学设计的测风速的装置，图中探头、金属杆和滑动变阻器的滑片P相连，可上下移动．现要求：当风吹过探头时，滑动变阻器的滑片P向上移动，且风速增大时电压表的示数增大．以下四个图中符合要求的是（）A. B.C. D.【答案】 B【解析】【解答】解：AD．探头上平下凸，当风吹过探头时，探头下方空气的流速大于上方空气的流速，探头下方空气压强小于上方空气压强，产生向下的压力差使弹簧压缩，滑片下移，故AD不符合题意；BC．探头上凸下平，当风吹过探头时，探头上方空气的流速大于下方空气的流速，探头下方空气压强大于上方空气压强，产生向上的压力差使弹簧伸长，滑片上移，R2接入电路中的电阻变小，电路中的总电阻变小；由I= 可知，电路中的电流变大，由U=IR可知，R1两端的电压变大，即B选项中电压表的示数变大，故B符合题意；因串联电路中总电压等于各分电压之和，所以，R2两端的电压变小，即C选项中电压表的示数变小，故C不符合题意．故选B．【分析】根据流体压强与流速的关系（流速越快的地方压强越小）判断产生压力的方向，然后判断滑片移动的方向确定接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和定值电阻两端的电压变化，根据串联电路的电压特点和滑动变阻器两端的电压变化．本题是力学和电学的综合题，涉及到串联电路的特点和欧姆定律的应用，会利用流体压强和流速的关系是解题的关键．3．如图所示，甲乙两个电路的电源电压相等且保持不变，两个灯泡的规格相同．闭合开关后，当滑动变阻器的滑片都从中点向右滑动的过程中，关于灯泡亮度的说法，正确的是（）A. 灯泡L1和L2都变亮B. 灯泡L1和L2都变暗C. L1始终比L2亮D. L1始终比L2暗【答案】D【解析】【解答】解：（1）甲图中灯泡L1与滑动变阻器串联，当滑动变阻器的滑片P都从中点向左滑动的过程中，接入电路中的电阻变大，电路中的总电阻变大，由I= 可知，电路中的电流变小，因灯泡的亮暗取决于实际功率的大小，所以，由P=I2R可知，灯泡L1的实际功率变小，灯泡变暗；（2）乙图中灯泡L2与滑动变阻器并联，因并联电路中各支路独立工作、互不影响，所以，滑片移动时，灯泡L2的实际功率不变，亮暗不变；（3）因并联电路中各支路两端的电压相等，串联电路中总电压等于各分电压之和，所以，L1两端的电压始终小于L2两端的电压，因两灯泡的规格相同，即电阻相等，所以，由P= 可知，L2的实际功率始终比L1大，则L2始终比L1亮．综上可知，ABC错误、D正确．故选D．【分析】（1）左图中灯泡与滑动变阻器串联，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化，根据P=I2R可知灯泡实际功率的变化，由灯泡的亮暗取决于实际功率的大小可知其亮暗的变化；（2）右图中灯泡与滑动变阻器并联，根据并联电路中各支路独立工作、互不影响可知滑片移动时灯泡实际功率和亮暗的变化；（3）根据串联电路的电压特点和并联电路的电压特点判断两灯泡两端的电压关系，根据P=UI= 可知两灯泡实际功率的关系，然后判断亮暗关系．4．用电器甲和乙，其电流与其两端电压关系如图所示，其中直线表示用电器甲的电流与其两端电压关系图。

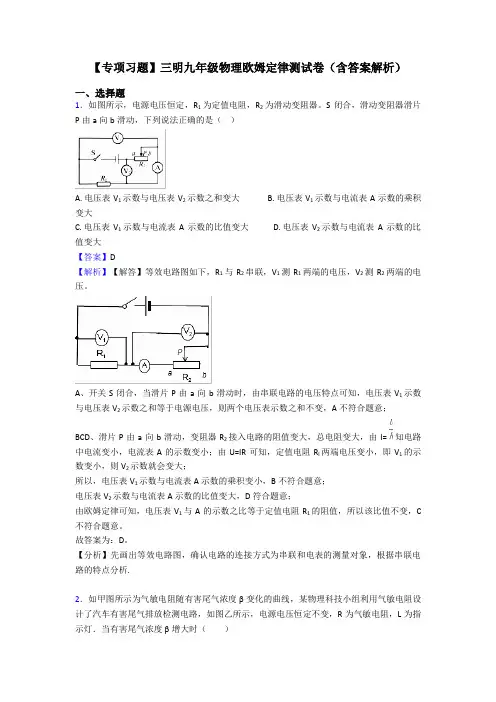

【专项习题】三明九年级物理欧姆定律测试卷（含答案解析）一、选择题1．如图所示，电源电压恒定，R1为定值电阻，R2为滑动变阻器。

S闭合，滑动变阻器滑片P由a向b滑动，下列说法正确的是（）A. 电压表V1示数与电压表V2示数之和变大B. 电压表V1示数与电流表A示数的乘积变大C. 电压表V1示数与电流表A示数的比值变大D. 电压表V2示数与电流表A示数的比值变大【答案】D【解析】【解答】等效电路图如下，R1与R2串联，V1测R1两端的电压，V2测R2两端的电压。

A、开关S闭合，当滑片P由a向b滑动时，由串联电路的电压特点可知，电压表V1示数与电压表V2示数之和等于电源电压，则两个电压表示数之和不变，A不符合题意；BCD、滑片P由a向b滑动，变阻器R2接入电路的阻值变大，总电阻变大，由I= 知电路中电流变小，电流表A的示数变小；由U=IR可知，定值电阻R l两端电压变小，即V1的示数变小，则V2示数就会变大；所以，电压表V1示数与电流表A示数的乘积变小，B不符合题意；电压表V2示数与电流表A示数的比值变大，D符合题意；由欧姆定律可知，电压表V1与A的示数之比等于定值电阻R1的阻值，所以该比值不变，C 不符合题意。

故答案为：D。

【分析】先画出等效电路图，确认电路的连接方式为串联和电表的测量对象，根据串联电路的特点分析.2．如甲图所示为气敏电阻随有害尾气浓度β变化的曲线，某物理科技小组利用气敏电阻设计了汽车有害尾气排放检测电路，如图乙所示，电源电压恒定不变，R为气敏电阻，L为指示灯．当有害尾气浓度β增大时（）A. 电压表的示数增大，指示灯亮度增大B. 电压表的示数减小，指示灯亮度增大C. 电压表的示数减小，指示灯亮度减小D. 电压表的示数增大，指示灯亮度减小【答案】 B【解析】【解答】解：由电路图可知，两电阻串联，电压表测气敏电阻两端的电压，电流表测电路中的电流，由图甲可知，当有害尾气浓度增大时，气敏电阻的阻值将变小，电路的总电阻变小，由I=可知，电路中的电流变大，由U=IR可知，灯泡L两端的电压变大，故指示灯亮度增大；故CD错误；因串联电路中总电压等于各分电压之和，所以，气敏电阻R两端的电压变小，即电压表的示数变小；故A错误，B正确．故选B．【分析】由电路图可知，气敏电阻与指示灯串联，电压表测气敏电阻两端的电压，电流表测电路中的电流，根据甲图得出当有害尾气浓度增大时气敏电阻阻值的变化，根据欧姆定律可知电路中电流的变化和灯泡两端的电压变化，根据串联电路的电压特点可知电压表示数的变化；3．如图所示，甲乙两个电路的电源电压相等且保持不变，两个灯泡的规格相同．闭合开关后，当滑动变阻器的滑片都从中点向右滑动的过程中，关于灯泡亮度的说法，正确的是（）A. 灯泡L1和L2都变亮B. 灯泡L1和L2都变暗C. L1始终比L2亮D. L1始终比L2暗【答案】D【解析】【解答】解：（1）甲图中灯泡L1与滑动变阻器串联，当滑动变阻器的滑片P都从中点向左滑动的过程中，接入电路中的电阻变大，电路中的总电阻变大，由I= 可知，电路中的电流变小，因灯泡的亮暗取决于实际功率的大小，所以，由P=I2R可知，灯泡L1的实际功率变小，灯泡变暗；（2）乙图中灯泡L2与滑动变阻器并联，因并联电路中各支路独立工作、互不影响，所以，滑片移动时，灯泡L2的实际功率不变，亮暗不变；（3）因并联电路中各支路两端的电压相等，串联电路中总电压等于各分电压之和，所以，L1两端的电压始终小于L2两端的电压，因两灯泡的规格相同，即电阻相等，所以，由P= 可知，L2的实际功率始终比L1大，则L2始终比L1亮．综上可知，ABC错误、D正确．故选D．【分析】（1）左图中灯泡与滑动变阻器串联，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化，根据P=I2R可知灯泡实际功率的变化，由灯泡的亮暗取决于实际功率的大小可知其亮暗的变化；（2）右图中灯泡与滑动变阻器并联，根据并联电路中各支路独立工作、互不影响可知滑片移动时灯泡实际功率和亮暗的变化；（3）根据串联电路的电压特点和并联电路的电压特点判断两灯泡两端的电压关系，根据P=UI= 可知两灯泡实际功率的关系，然后判断亮暗关系．4．如图所示，电源电压不变，下列说法正确的是（）A. 只闭合S1，将P向左移动，电流表示数变小，电压表示数变大B. 闭合S1、S2，断开S3，将P向左移动，R1消耗的功率增大C. 开关都闭合，将P向左移动，电压表的示数为零，电流表示数变小D. 开关都闭合，将P向左移动，L消耗的功率不变，R2消耗的功率变小【答案】B【解析】【解答】解A只闭合S1， R1、R2串联，电压表测R2电压， P向左移动，R2电阻变小，总电阻变小，电流变大，根据串联电路的分压规律知电压表示数变小，A不符合题意；（2）闭合S1、S2，断开S3， R1与灯并联后与R2串联，将P左移，R2电阻变小，根据分压原理，R2的电压变小，根据串联电路电压的规律，并联部分的电压变大，根据P＝，R1消耗的功率增大，B符合题意；（3）（4）开关都闭合，R2短路,所以滑片移动对电路无影响CD不符合题意。

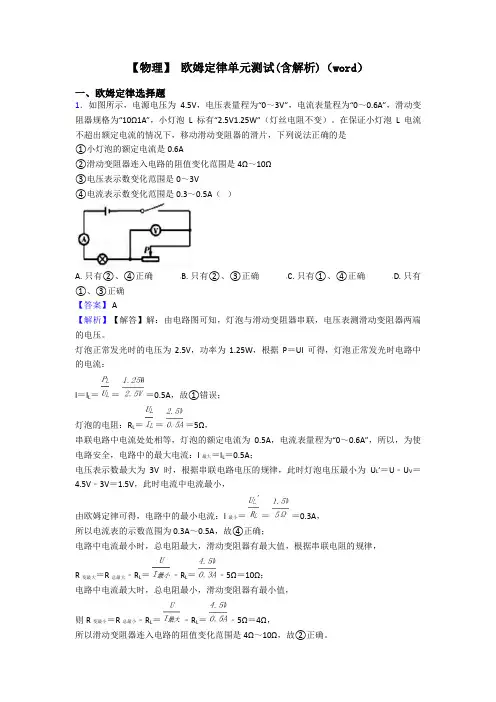

【物理】欧姆定律单元测试(含解析)（word）一、欧姆定律选择题1．如图所示，电源电压为4.5V，电压表量程为“0～3V”，电流表量程为“0～0.6A”，滑动变阻器规格为“10Ω1A”，小灯泡L标有“2.5V1.25W”（灯丝电阻不变）。

在保证小灯泡L电流不超出额定电流的情况下，移动滑动变阻器的滑片，下列说法正确的是①小灯泡的额定电流是0.6A②滑动变阻器连入电路的阻值变化范围是4Ω～10Ω③电压表示数变化范围是0～3V④电流表示数变化范围是0.3～0.5A（）A. 只有②、④正确B. 只有②、③正确C. 只有①、④正确D. 只有①、③正确【答案】 A【解析】【解答】解：由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端的电压。

灯泡正常发光时的电压为2.5V，功率为1.25W，根据P＝UI可得，灯泡正常发光时电路中的电流：I＝I L＝＝＝0.5A，故①错误；灯泡的电阻：R L＝＝＝5Ω，串联电路中电流处处相等，灯泡的额定电流为0.5A，电流表量程为“0～0.6A”，所以，为使电路安全，电路中的最大电流：I最大＝I L＝0.5A；电压表示数最大为3V时，根据串联电路电压的规律，此时灯泡电压最小为U L′＝U﹣U V＝4.5V﹣3V＝1.5V，此时电流中电流最小，由欧姆定律可得，电路中的最小电流：I最小＝＝＝0.3A，所以电流表的示数范围为0.3A～0.5A，故④正确；电路中电流最小时，总电阻最大，滑动变阻器有最大值，根据串联电阻的规律，R变最大＝R总最大﹣R L＝﹣R L＝﹣5Ω＝10Ω；电路中电流最大时，总电阻最小，滑动变阻器有最小值，则R变最小＝R总最小﹣R L＝﹣R L＝﹣5Ω＝4Ω，所以滑动变阻器连入电路的阻值变化范围是4Ω～10Ω，故②正确。

因变阻器允许连入电路中最小电阻为4Ω，所以电压表示数不可能为0，故③错误。

综合分析只有②④正确。

故答案为：A。

【分析】结合小灯泡的铭牌，根据P=UI可得灯泡正常发光时电路中的电流.根据串联电路的电流特点确定电路的最大电流；当电压表示数最大3V，根据串联电路电压的规律，此时灯泡电压最小，此时电流中电流最小，由欧姆定律求出电路的最小电流；根据欧姆定律和串联电路的规律求出变阻器连入电路中电阻的范围；根据变阻器的取值范围可确定变阻器的电压能否为0.2．如图所示，若电路中电源两端的电压保持不变，闭合开关S，当滑动变阻器的滑片P从b端向a端滑动的过程中（）A. 电压表V1的示数变大，电流表A的示数变大B. 电压表V2的示数变大，电流表A的示数变小C. 电压表V1的示数变大，电流表A的示数变小D. 电压表V2的示数变大，电流表A的示数变大【答案】 A【解析】【解答】解：由图知，定值电阻R1和滑动变阻器R2串联，V1测量R1两端的电压，电压表V2测量R2两端的电压，电流表测量串联电路中的电流。

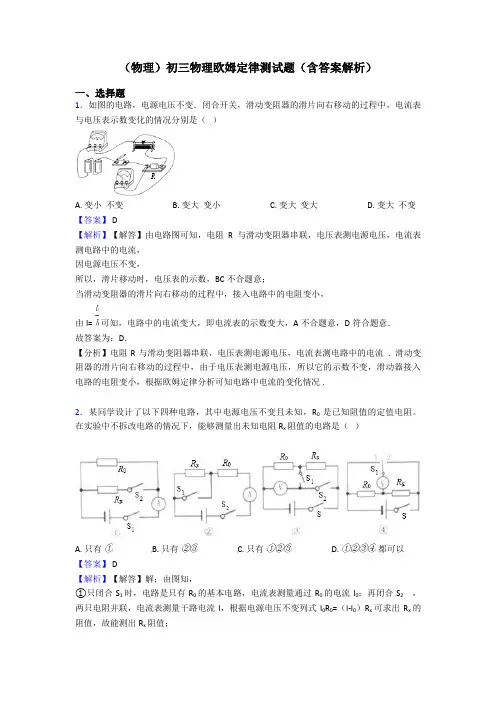

（物理）初三物理欧姆定律测试题（含答案解析）一、选择题1．如图的电路，电源电压不变．闭合开关，滑动变阻器的滑片向右移动的过程中，电流表与电压表示数变化的情况分别是（）A. 变小不变B. 变大变小C. 变大变大D. 变大不变【答案】 D【解析】【解答】由电路图可知，电阻R与滑动变阻器串联，电压表测电源电压，电流表测电路中的电流，因电源电压不变，所以，滑片移动时，电压表的示数，BC不合题意；当滑动变阻器的滑片向右移动的过程中，接入电路中的电阻变小，由I= 可知，电路中的电流变大，即电流表的示数变大，A不合题意，D符合题意．故答案为：D．【分析】电阻R与滑动变阻器串联，电压表测电源电压，电流表测电路中的电流. 滑动变阻器的滑片向右移动的过程中，由于电压表测电源电压，所以它的示数不变，滑动器接入电路的电阻变小，根据欧姆定律分析可知电路中电流的变化情况 .2．某同学设计了以下四种电路，其中电源电压不变且未知，R0是已知阻值的定值电阻。

在实验中不拆改电路的情况下，能够测量出未知电阻R x阻值的电路是（）A. 只有B. 只有C. 只有D. 都可以【答案】 D【解析】【解答】解：由图知，①只闭合S1时，电路是只有R0的基本电路，电流表测量通过R0的电流I0；再闭合S2，两只电阻并联，电流表测量干路电流I，根据电源电压不变列式I0R0=（I-I0）R x可求出R x的阻值，故能测出R x阻值；②只闭合S2时，两电阻串联，电流表测电路中电流I1；两开关都闭合时只有R0接入电路中，电流表测此时电路中电流I0，根据电源电压不变列式I1（R0+R x）=I0R0可求出R x的阻值，故能测出R x阻值；③闭合开关S、S2，两只电阻串联，电压表测量电源电压为U；闭合S，断开S2，闭合S1，电压表测量电阻R0两端电压U0，根据电路电流相等列式 = 可求出R x的阻值，故能测出R x阻值；④闭合开关S，S1接1，两只电阻串联，电压表测量R0两端电压为U0；S1接2，电压表测量R x两端电压为U x，根据电路电流相等列式 = 可求出R x的阻值，故能测出R x阻值。

欧姆定律单元测试题(含答案)经典一、欧姆定律选择题1．如图所示的电路，滑动变阻器的滑片向左滑动的过程中，电流表和电压表的示数变化是（）A. 电流表示数变小，电压表示数变大B. 电流表、电压表示数都变大C. 电流表示数变大，电压表示数变小D. 电流表、电压表示数都变小【答案】 C【解析】【解答】根据图像，是灯泡和滑动变阻器的串联电路，电压表测量灯泡分压，当滑片向左滑动，电阻减小，滑动变阻器分压减小，灯泡分压变大，所以电压表示数变大，电流表示数变大，C符合题意。

故答案为：C.【分析】根据电阻变大时，电流减小，减小的电阻分压减小。

2．如图所示是电阻甲和乙的U﹣I图象，下列说法正确的是（）A. 甲、乙两元件的电流与电压都成正比B. 乙元件是一个定值电阻且阻值大小为10ΩC. 甲、乙并联在电路中，当电源电压为2V时，电路的总电流为0.3AD. 甲、乙串联在电路中，当电路电流为0.2A时，甲的功率为0.6W【答案】 C【解析】【解答】解：AB、由图象可知，乙元件中电流与两端电压图象不是过原点直线，说明乙元件的电流与电压不成正比，即乙的电阻不是定值，故A、B错误；C、甲、乙并联在2V电源时，甲和乙电压都为2V，由图象可知，I甲=0.1A，I乙=0.2A，故干路电流I=I甲+I乙=0.1A+0.2A=0.3A，故C正确；D、甲、乙串联在电路中时，当电路电流为0.2A时，甲和乙电流都为0.2A，由图可知U甲=4V，所以甲的功率P甲=U甲I甲=4V×0.2A=0.8W，故D错误．故选C．【分析】（1）根据欧姆定律可知，电阻一定时，通过电阻的电流与两端的电压成正比，据此分析图象甲乙电阻的变化；（2）根据并联电路的电压特点结合图象读出对应的电流，再根据并联电路的电流特点得出干路电流；（3）根据串联电路的电流特点读出图象中对应的电压，根据P=UI计算甲的功率．3．如图所示电路，电源电压不变，闭合开关S，当滑片P置于变阻器的B端时，电压表的示数为6V，在10s内定值电阻R1产生的热量为36J；当滑片P置于变阻器的中点时，电压表的示数变化了2V．下列结果正确的是（）A. R1先后两次消耗的电功率之比为3：4B. 滑动变阻器R2的最大阻值为10ΩC. 电源电压为10VD. R1的阻值为20Ω【答案】 B【解析】【解答】由电路分析可知，R1与滑动变阻器串联，电压表测量滑动变阻器两端的电压，当滑片P置于变阻器的B端时滑动变阻器的阻值最大，根据Q= 得R2= =10Ω，B符合题意；滑片P置于变阻器的B端时电路中的电流I1= =0.6A，U总=U1+U2=0.6AR1+6V……①,当R1=10Ω时电压表的示数=6V-2V=4V，此时电路中的电流I’= =0.8A，U总=U1+U2=0.8AR1+4V……②，根据P=I2R得P1：P1’=（0.3A）2R1：（0.4A）2R1=9：16，A不符合题意；解由①②组成的方程组得：电源电压为12V、R1的阻值为10Ω，C、D不符合题意。

初三物理欧姆定律测试卷有答案一、选择题（共18道总分36分）1、如图是学生设计的模拟调光灯电路．闭合开关灯泡发光后，无论如何移动回形针，发现灯泡亮度几乎不变，产生这一现象的原因可能是A．灯泡被短路B．电源断路C．灯泡的阻值太大D．金属丝的总阻值太大2、如图所示的电路中，闭合开关，当滑动变阻器的滑片向左滑动时，滑动变阻器接入电路中的电阻R和通过电流表的电流I变化情况是（）A．R减小，I增大B．R减小，I减小C．R增大，I增大D．R增大，I减小是定值电阻，3、如图甲是非接触式红外线测温枪，图乙是它的工作原理图。

RR是红外线热敏电阻，其阻值随人体温度变化的图象如图丙。

对该电路分析正确的是（）A.体温越高，R的阻值越大B.体温越高，电压表示数越大C.体温越高，电压表示数越小D.体温越低，电压表示数越大4、如图，电源电压不变，两只电表均完好，开关S闭合后，发现只有一只电表的指针发生偏转，若电路中只有一个灯泡出现了故障，则可能是（）短路A．电压表指针发生偏转，灯泡L1B．电流表指针发生偏转，灯泡L断路2断路C．电压表指针发生偏转，灯泡L1短路D．电流表指针发生偏转，灯泡L25、如图所示的电路中，电源两端的电压保持不变．闭合开关S，将滑动变阻器的滑片P向右移动，下列说法正确的是（）。

的示数变大；A.电流表A的示数变小，电压表V1B.电流表A的示数变小，电压表V2的示数变大；C.电压Vl 与电压表V2的示数之和保持不变；D.电压表V2与电流表A的示数之比保持不变6、如图所示，电源电压不变，滑动变阻器的滑片P从a端滑到b端的过程中（）A、电流表、电压表示数都减小B、电流表、电压表示数都增大C、电流表示数减小、电压表示数增大D、电流表示数增大、电压表示数减小7、如图所示电路，闭合开关S后，发现灯L1亮，L2不亮。

此电路的故障可能是()A、开关S接触不良B、电灯L1灯丝断了C、电灯L1短路 D、电灯L2接触不良8、下列四个图中，电阻R的阻值已知，电源电压未知且保持不变，以下四个图中能测出Rx阻值的是（）A．B．C．D．9、如图甲所示,当闭合开关后,两个电流表指针偏转均为图乙所示,则电阻R1和R2中的电流分别为()A.1.2 A,0.22 AB.0.98 A,0.22 AC.0.96 A,0.24 AD.0.24 A,1.2 A10、为了比较电阻R1和R2的大小，四位同学分别设计了如图所示的电路，其中不可行的是（）11、如图所示，闭合开关S，发现灯泡L1亮，L2不亮．调节变阻器滑片P，L1变亮，L2始终不亮，出现这一现象的原因可能是()A．滑动变阻器断路B．滑动变阻器短路C．灯泡L2短路D．灯泡L2断路12、如图所示，电源电压不变，电阻R=10Ω，闭合开关S，电流表的示数为0.6A，若要使电流表的示数变为1.2A，请判断以下操作中正确的一个是A．在电阻R两端并联一个5Ω的电阻B．在电阻R两端并联一个10Ω的电阻C．在电路中串联一个5Ω的电阻D．在电路中串联一个10Ω的电阻13、如图所示，电源电压保持不变，当滑动变阻器滑片P由左端向右移到中点的过程中，下列判断正确的是（）A.电压表和电压表A1，A2和示数变大B.电流表A1示数变大，电流表A2和电压表示数不变C.电流表A2示数变大，电流表A1，电压表示数不变D.条件不足，无法判断14、在如图所示的电路中，电源电压保持不变，闭合电键S，向右移动滑动变阻器滑片P的过程中（）A．电流表A示数变大B．电压表V2示数变小C．电压表V1示数与电压表V2示数的差值变大D．电压表V1示数与电流表A示数的比值变大15、用伏安法测一固定电阻的阻值，已知电流表内阻为0.2欧，电压表内阻为20千欧，待测电阻约为10欧，则最佳的测量电路是图中的（）16、为了比较电阻R1和R2的大小，四位同学分别设计了如图所示的电路，其中不可行的是（）17、如图4电路，电源电压保持不变，闭合开关，当旋钮式变阻器触片顺时针转动时A．变阻器电阻增大B．电流表示数减小C．小灯泡亮度增大D．变阻器两端电压增大18、如图甲所示，R2为电阻箱调节R2时电流表示数I随之变化。

【专项习题】三明欧姆定律专项检测试题（解析版）一、选择题1．如图所示，将滑动变阻器R1与定值电阻R2接入电源电压不变的电路中. 闭合开关S，各表均有一定示数，滑动变阻器的滑片向右滑动到某一位置，电压表V1、V2示数的变化量分别为△U1、△U2.下列说法正确的是（）A. V1示数变大，V2示数不变B. V1示数变大，△U1＞△U2C. V2示数变小，V2示数和电流表示数之比变小D. V2示数变小，V2示数和电流表示数之比不变【答案】D【解析】【解答】滑动变阻器的滑片右移，滑动变阻器连入电路的电阻变大，电路中的电流变小，所以V2的示数变小，R1与R2串联，V1、V2示数之和为电源电压，不变，所以V1的示数变大，且△U1＝△U2， A、B两项都错误；V2示数和电流表示数之比为R2阻值，不变，C不符合题意，D符合题意。

故答案为：D。

【分析】R1与R2串联，电压表V1测R1两端的电压，电压表V2测R2两端的电压，电流表测电路中的电流。

闭合开关S，各表均有一定示数，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和R2两端的电压变化，利用串联电路的电压特点可知R1两端的电压变化，再利用串联电路的电压特点可知两电压表示数变化量之间的关系，最后根据欧姆定律结合定值电阻R2的阻值判断V2示数和电流表示数之比的变化.2．如图所示，电源电压6V保持不变，定值电阻R1标有“10Ω0.5A”字样：滑动变阻器R2标有“20Ω1A”字样，电流表量程为0～0.6A，电压表量程为0～3V，闭合开关S，下列做法能够保证电路安全的是（）A. 电路中电流不超过B. 两端电压不超过3VC. 滑动变阻器连入电路的阻值在范围内变化D. 电路的总功率在范围内变化【答案】 D【解析】【解答】解：由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流。

（1）当电压表的示数U2=3V时，电路中的电流，I min= = = =0.3A，因串联电路中各处的电流相等，且R1允许通过的最大电流为0.5A，电流表的量程为0～0.6A，滑动变阻器允许通过的最大电流为1A，故最大电流为0.5A，A不符合题意；R1两端电压最大：U1大=I大R1=0.5A×10Ω=5V，B不符合题意所以，电路中的最大电流I大=0.5A，此时滑动变阻器接入电路中的电阻最小，电路消耗的总功率最大，电路中的总电阻：R= = =12Ω，因串联电路中总电阻等于各分电阻之和，所以，滑动变阻器接入电路中的最小阻值：R2小=R-R1=12Ω-10Ω=2Ω，当电压表的示数U2=3V时，滑动变阻器接入电路中的电阻最大为：R滑= = =10Ω，则滑动变阻器R2接入电路的阻值允许变化范围可以为2Ω～10Ω，C不符合题意；电路消耗的最大功率：P大=UI大=6V×0.5A=3W；（2）当电压表的示数U2=3V时，滑动变阻器接入电路中的电阻最大，电路中的电流最小，电路消耗的总功率最小，电路消耗的最小功率：P小=UI小=6V×0.3A=1.8W，所以，电路消耗总功率允许的变化范围可以为1.8W～3W，D符合题意。

欧姆定律单元检测（附答案）一、欧姆定律选择题1．如图所示，电源电压保持不变，当开关S由断开到闭合时，电路中（）A. 电流表的示数变大，小灯泡变亮B. 电流表的示数变小，小灯泡变亮C. 电压表的示数变小，小灯泡不亮D. 电压表的示数变大，小灯泡不亮【答案】D【解析】【解答】解：当开关S断开时，灯L与电阻R串联，电压表测R两端的电压，电流表测电路中的电流；S闭合时，L短路，灯不亮，电路中只有R，此时电压表测电源电压，电流表测电路中的电流；根据串联电路电压的规律，故电压表示数变大，根据串联电阻的规律，S闭合时电阻变小，根据欧姆定律I= 可知，电路中电流变大，电流表示数变大；综上所述，只有D正确，ABC错误．故选D．【分析】分析当开关S由断开到闭合时电路的变化，根据串联电路的规律和欧姆定律确定正确答案．2．小明用如图甲所示电路来测量额定电压为2.5V的小灯泡功率，电源电压恒为4.5V，小明从滑动变阻器接入电路中的阻值最大时开始记录数据，测得小灯泡的U﹣I图象如图乙所示．针对该实验过程，下列结果正确的是（）A. 小灯泡的额定功率为6.25WB. 小灯泡正常工作时的电阻为5ΩC. 滑动变阻器的最大阻值为40ΩD. 电路消耗的最小功率为0.05W【答案】C【解析】【解答】解：由电路图知，灯泡L与滑动变阻器R串联，电压表测L两端电压，电流表测电路中电流，A、小灯泡的额定电压为2.5V，由图象可知此时通过灯泡的电流为0.4A，所以小灯泡的额定功率：P额=U额I=2.5V×0.4A=1W，故A错误；B、由I= 可得，灯泡正常工作时的电阻：R L= = =6.25Ω，故B错误；C、电源电压一定，由I= 可知，当变阻器连入电路的阻值最大时，电路中电流最小；由图象知电路的最小电流为0.1A，此时灯泡两端电压为0.5V；电路的最大总电阻：R总最大= = =45Ω，此时灯泡的电阻：R L= = =5Ω，滑动变阻器的最大阻值：R滑最大=R总最大﹣R L=45Ω﹣5Ω=40Ω，故C正确；D、由P=UI可得电路消耗的最小功率：P总最小=U总I最小=4.5V×0.1A=0.45W，故D错误．故选C．【分析】（1）由图象可知，灯泡正常发光时的电流，由P=UI计算小灯泡的额定功率；（2）由I= 计算灯泡正常工作时的电阻；（3）变阻器连入阻值最大时，电路中电流最小，由图象读出此时灯泡的电压和电流，由串联电路特点和欧姆定律计算变阻器的最大值；（4）由P=UI计算电路的最小功率．3．如图电路，电源电压不变，闭合开关S，当滑片P置于滑动变阻器R2的最右端B处时，电压表的示数为4V，定值电阻R1的功率为0.8W；当滑片P置于滑动变阻器R2的中点时，电压表的示数变化了1V．下列结果正确的是（）A. 电源电压为8VB. R1的阻值为20ΩC. 电路前后电流之比为1：3D. 电路总功率变化了1.2W【答案】 D【解析】【解答】解：（1）由电路图可知，R1与R2串联，电压表测滑动变阻器R2两端的电压，因串联电路中总电阻等于各分电阻之和，所以，当滑片在B处时，电路中的电流：I1＝，则滑动变阻器两端的电压：U2＝I1×R2＝ ×R2＝4V﹣﹣﹣﹣﹣﹣﹣①由图知，当滑片P置于滑动变阻器R2的中点时，滑动变阻器的电阻减小，由串联分压的规律可知，电压表的示数减小，即此时滑动变阻器两端电压为U2＝4V﹣1V＝3V，同理可得，此时滑动变阻器两端的电压：U2′＝ × ＝3V﹣﹣﹣﹣﹣﹣﹣﹣﹣②用①式比②式可得：＝，解得：R2＝2R1﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣③将③代入①式可得：＝4V，解得：U＝6V，A不符合题意；（2）当滑片P置于滑动变阻器R2的最右端B处时，电压表的示数为4V，定值电阻两端的电压为U1＝6V﹣4V＝2V，此时定值电阻R1的功率为0.8W，即；P1＝＝＝0.8W，解得：R1＝5Ω，则R2＝2R1＝2×5Ω＝10Ω，B不符合题意；（3）电路前后电流之比为I1：I2＝：＝：＝，C不符合题意；（4）电路总功率变化了：△P＝P2总﹣P1总＝﹣＝﹣＝1.2W，D符合题意。

初三物理欧姆定律测试卷有答案一、选择题（共18道总分36分）1、图所示是一种测定油箱内油量的装置，其中R是滑动变阻器的电阻片｡当油量减少时，滑动变阻器的滑片p向上移动，则电路中（）A.总电阻增大，电流减小B.总电阻增大，电流增大C.总电阻减小，电流增大D.总电阻减小，电流减小2、如图所示，灯泡L1、L2的电阻分别为20Ω和30Ω．闭合开关S，通过灯泡L 1、L2的电流分别为I1、I2，它们两端的电压分别为U1、U2，则下列正确的是（）A．I1：I2＝2：3 U1：U2＝1：1B．I1：I2＝3：2 U1：U2＝1：1C．I1：I2＝1：1 U1：U2＝2：3D．I1：I2＝1：1 U1：U2＝3：23、在图1所示的电路中，电源电压不变，闭合电键S，电路正常工作。

一段时间后，发现两个电表示数都发生变化，灯熄灭，则（）A．若电压表示数变大，一定是R断路B．若电流表示数变大，一定是R短路C．若电流表示数变大，一定是L短路D．若电压表示数变小，一定是L断路4、如图为小明做"伏安法测电阻"的实验电路图，图中有电流表（量程0﹣0.6A，0﹣3A）、电压表，（量程0﹣3V，0﹣15V）、滑动变阻器（最大阻值为12Ω）、被测电阻R（约x6Ω，按6Ω计算）及由三节新干电池串联组成的电源．若实验要求电表指针不超过量程，且几次测量指针都偏过电表刻度盘的中线．则变阻器连入电路的阻值取值范围是（）A．3Ω～12ΩB．15Ω～12ΩC．15Ω～9ΩD．3Ω～9Ω5、一种电子体重计如图甲所示，人站立在承重面上，体重数自动显示在电子屏上．查阅资料后知道，其中用到了阻值随压力变化的压敏电阻，其阻值随压力变化的情况如图乙所示，工作原理如图丙所示，数据处理器（一种把电压值转化成体重数值的电子元件）连接在ab端或cd端，电源电压不变，则下面判断正确的是（）A．电子体重计所称量人的体重越大，消耗的电能少B．如果数据处理器接在ab端，电子体重计的读数越大，数据处理器接收到的电压值越大C．如果数据处理器接在cd端，数据处理器接收到的电压值越大，所称量人的体重越小D．如果数据处理器能把从小到大的电压值处理成从小到大的体重值，则该处理器应该在cd端6、图9所示电路中，电源两端电压保持不变。

九年级物理下册欧姆定律单元测试卷（解析版）一、初三物理欧姆定律易错压轴题（难）1．小红和同学们用“伏安法”测小灯泡正常发光时的电阻，小灯泡额定电压为3.8V，电源电压保持9V不变，滑动变阻器规格为“40Ω、1A”，连接电路如图甲所示。

(1)如图甲是小红同学连接的实物电路图。

图中只有一处连接错误，请在错误处画“×”，并用笔画线代替导线将电路连接正确_________________(注意不能与其它导线交叉)；(2)改正错误后，闭合开关，过了一段时间，灯突然熄灭，电流表、电压表示数均变为0，则产生的故障可能是_________________(只有灯泡或滑动变阻器发生故障)；(3)排除故障后，调节滑动变阻器滑片，并绘制出了小灯泡的电流随电压变化的图像如图乙所示，则灯泡正常发光时的电阻为____________________Ω(保留一位小数)。

向右调节滑动变阻器滑片的过程中，小灯泡变化的阻值∆R L滑动变阻器变化的阻值______________∆R滑(选填“大于”、“小于”或“等于”)；(4)小红又找来10Ω、20Ω、40Ω定值电阻想要继续探究“电流与电阻的关系”，只将10Ω的定值电阻代替小灯泡连入电路，调节滑动变阻器使定值电阻两端电压为U0=4V。

接下来断开开关，取下10Ω的定值电阻，换成20Ω的定值电阻，保持滑动变阻器滑片P位置不变，则闭合开关后，应将滑动变阻器的滑片向_________________(选填“左”或“右”)移动。

在用40Ω的定值电阻替换20Ω的定值电阻时，他发现电压表示数始终不能调为U0。

为完成四次探究，小红设计了如下方案，你认为不可行的一项是_________；A．如果只更换电源，则更换的电源电压范围是4～8VB．如果只调整电压表的示数，则应该控制电压表示数U0的范围为4.5～9VC．如果只更换滑动变阻器，则更换的滑动变阻器最大阻值至少为50Ω，允许通过的最大电流至少为0.4AD．如果只更换定值电阻，则更换的定值电阻阻值范围是6.67～32Ω(5)实验结束后，小红还想知道所用的滑动变阻器的最大值与铭牌标注是否一致，但是发现电源意外损坏了，于是他找来另一个未知电压的电源(电压恒定不变)，并设计了如图丙所示的电路，请你将他的实验步骤补充完整(已知定值电阻的阻值为R0)。
