九年级下册欧姆定律单元测试与练习(word解析版)

九年级物理下册欧姆定律单元综合测试（Word版含答案）一、初三物理欧姆定律易错压轴题（难）1．小明同学在探究电流与电阻的关系实验时，选择的实验器材有：电源（电压恒为6V），电流表（0~0.6A）､电压表各一个，开关一个，四个定值电阻（5Ω､10Ω､15Ω､20Ω），滑动变阻器“30Ω 1A”，导线若干。

(1)请根据图甲所示的电路图，用笔画出导线完成图乙的电路连接；（__________）(2)同学们先将5Ω的电阻接入电路R所在位置，闭合开关移动滑片，使电压表的示数为2.5V，记录此时电压表､电流表的示数；接下来断开开关，用10Ω的电阻替换5Ω电阻，_____，将对应的电压表、电流表的示数记入表格。

实验中，定值电阻两端的控制电压值的合理范围是______；(3)小聪同学认为小明的实验操作太麻烦，决定将滑动变阻器和电压表去掉，用两节新的干电池做电源。

电路简化为如图丙所示，进行实验，实验中在A､B之间接入阻值不同的定值电阻，在实验器材完好，操作过程无误的情況下，获得的实验数据如表格所示。

小聪分析数据发现无法得出相应的实验结论。

请你通过分析数据及实验器材，说明小聪无法得出实验结论的原因_____。

实验次数1 2 3电阻R/Ω 5 10 20电流I/A 0.5 0.260.14【答案】 调节滑动变阻器的滑片P 使其处于最大阻值处，再闭合开关，移动滑片P 使其电压表的示数还是2.5VR 2.4V 3V U ≤≤ 见解析【解析】 【分析】 【详解】(1)[1]从图甲可以看到，变阻器与电阻R 串联接在电路中，电压表测的是电阻R 两端的电压，在图乙中，电源的正极与滑动变阻器的左下端相连，滑动变阻器的电阻最大是30Ω，而四个定值电阻中最大的电阻是20Ω，所以定值电阻中的电压不会超过3V ，电压表的量程选择0~3V 即可，电压表的3V 接线柱与定值电阻的右端相连；根据上述连接实物图，如下图所示。

(2)[2]探究电流与电阻的关系，就要保持电阻两端的电压不变，所以接下来断开开关，用10Ω的电阻替换5Ω电阻，调节滑动变阻器的滑片P 使其处于最大阻值处，再闭合开关，移动滑片P 使其电压表的示数还是2.5V ，再将对应的电压表、电流表的示数记入表格。

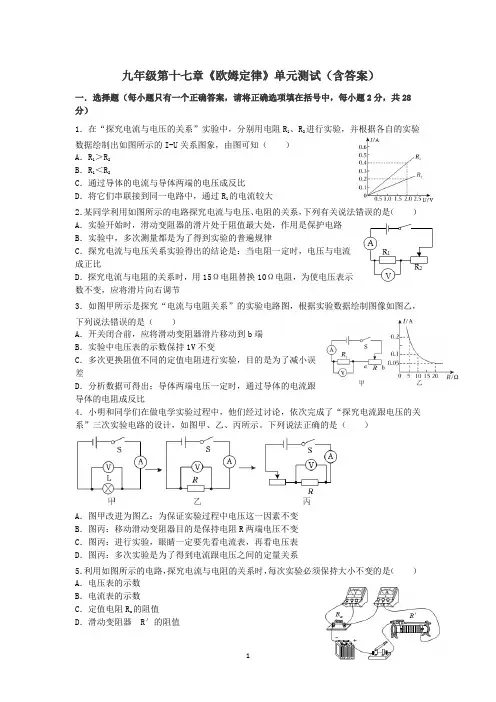

九年级第十七章《欧姆定律》单元测试（含答案）一．选择题（每小题只有一个正确答案，请将正确选项填在括号中，每小题2分，共28分）1．在“探究电流与电压的关系”实验中，分别用电阻R1、R2进行实验，并根据各自的实验数据绘制出如图所示的I-U关系图象，由图可知（）A．R1＞R2B．R1＜R2C．通过导体的电流与导体两端的电压成反比D．将它们串联接到同一电路中，通过R1的电流较大2．某同学利用如图所示的电路探究电流与电压、电阻的关系，下列有关说法错误的是（）A．实验开始时，滑动变阻器的滑片处于阻值最大处，作用是保护电路B．实验中，多次测量都是为了得到实验的普遍规律C．探究电流与电压关系实验得出的结论是：当电阻一定时，电压与电流成正比D．探究电流与电阻的关系时，用15Ω电阻替换10Ω电阻，为使电压表示数不变，应将滑片向右调节3．如图甲所示是探究“电流与电阻关系”的实验电路图，根据实验数据绘制图像如图乙，下列说法错误的是（）A．开关闭合前，应将滑动变阻器滑片移动到b端B．实验中电压表的示数保持1V不变C．多次更换阻值不同的定值电阻进行实验，目的是为了减小误差D．分析数据可得出：导体两端电压一定时，通过导体的电流跟导体的电阻成反比4．小明和同学们在做电学实验过程中，他们经过讨论，依次完成了“探究电流跟电压的关系”三次实验电路的设计，如图甲、乙、丙所示。

下列说法正确的是（）A．图甲改进为图乙：为保证实验过程中电压这一因素不变B．图丙：移动滑动变阻器目的是保持电阻R两端电压不变C．图丙：进行实验，眼睛一定要先看电流表，再看电压表D．图丙：多次实验是为了得到电流跟电压之间的定量关系5．利用如图所示的电路，探究电流与电阻的关系时，每次实验必须保持大小不变的是（）A．电压表的示数B．电流表的示数C．定值电阻R x的阻值D．滑动变阻器R′的阻值6．小张在“探究通过导体的电流与其两端电压的关系”时，根据记录的实验数据得到了如图所示的图像。

九年级下册物理欧姆定律单元测试与练习（word解析版）一、初三物理欧姆定律易错压轴题（难）1．小明对“篮球在空气中是否受受到浮力”进行探究，由此进行一系列的思考与实验，并最终设计出可直接测量空气密度的简易“空气密度仪”。

(1)如图甲，将一个带阀门的篮球放在天平的托盘上，阀门连接未充气的气球，且处于关闭状态。

加砝码使天平平衡。

打开阀门，气球变大（假设篮球体积不变），天平指针向______偏转。

指针偏转的原因是__________________________________________。

(2)为测量篮球受到浮力大小，小明设计了如图乙所示的电路。

电路中电源电压U为6V，R 是力敏电阻，其阻值与所受压力F压的关系如图丙所示。

当左盘中篮球未给气球充气时，电流表示数为0.2A，此时压敏电阻R大小为20Ω；当篮球给气球充气到体积为篮球2倍时（篮球体积不变），电流表示数为0.15A，力敏电阻R所受压力F B与篮球对左侧托盘的压力F A的关系如图丁所示，则定值电阻R0阻值为______Ω，篮球所受浮力为______N。

(3)图乙中篮球与气球内气体的总质量保持不变，并控制气球体积为篮球的2倍，在电压表指针所指的刻度盘上标上对应的空气密度值，就制成了一台测量当地空气密度的“空气密度仪”。

若用此装置测量大于1.29kg/m3的空气密度，指针大概应在______（A/B）处。

【答案】右气球受到浮力变大 10 0.09A【解析】【分析】【详解】(1)[1][2]打开阀门，气球变大，根据阿基米德原理，气球受到的浮力变大，蓝球对托盘的压力变小了，故天平指针向右偏转。

(2)[3]压敏电阻R 与定值电阻R 0串联，电流表测量电路的电流，电压表测定值电阻的电压，当左盘中篮球未给气球充气时，电流表示数为0.2A ，根据串联电路的规律及欧姆定律0116V 20100.2AU R R I =-=-Ω=Ω [4]由图丙知此时 F 1B ＝309N当篮球给气球充气到体积为篮球的2倍时（篮球体积不变），电流表示数为0.15A ，根据串联电路的规律及欧姆定律2026V 10300.15AU R R I =-=-Ω=Ω 由图丙知此时 F 2B =300N由图丁知F B =50F A故11A 309N 5050B F F == 22A 300N 5050B F F == 托盘A 所受压力的变化量 ∆F A ＝309N 50−300N 50＝0.18N 篮球给气球充气到体积为篮球的2倍，由阿基米德原理，即篮球所受的浮力为 F 浮=12×0.18N=0.09N (3)[5]气球体积为篮球的2倍，即气球的体积不变，现用此装置测量大于1.29 kg/m 3的空气密度，根据阿基米德原理，气球受到的浮力变大，篮球对托盘的压力变小，力敏电阻R 所受压力F B 也变小，可知压敏电阻变大，根据串联电阻的规律，电路的总电阻变大，由欧姆定律，电路的电流变小，根据U ＝IR ，定值电阻的电压变小，即电压表示数变小，故用此装置测量大于1.29 kg/m 3的空气密度，指针应在电压表盘1.29刻度线的左侧， 即A 处。

九年级物理第十四章欧姆定律单元测试与练习（word解析版）一、初三物理第十四章欧姆定律易错压轴题提优（难）1．现有下列器材：学生电源，电流表（0~0.6A 0~3A）、电压表（0~3V 0~15V）、定值电阻8（2.5Ω、5Ω、10Ω、15Ω、20Ω、25Ω各一个）、开关、滑动变阻器（15Ω 1A）和导线若干，利用这些器材探究“电压一定时，电流与电阻的关系”，实验中电阻R两端的电压始终保持3V不变。

(1)请用笔画线代替导线，将图中实物电路连接完整，要求滑动变阻器的滑片P向B端移动时电压表示数变小；______(2)实验中，不能被选用的电阻为___Ω；判断的依据是______；(3)保证所选电阻均能正常进行实验，电源电压应该控制在3V至______V之间；(4)实验中依次接入其中三个定值电阻，调节滑动变阻器的滑片，保持电压表示数不变，测得相应的电流值，如下表所示。

分析表中的数据可以得出结论______；实验次数…234…R/Ω…101520…I/A…0.30.20.15…(5)做完探究“电压一定时，电流与电阻的关系”，把定制电阻换成小灯泡，测定小灯泡电功率的实验中，选用的电源电压为4.5V，小灯泡的额定电压为2.5V、电阻约为10Ω。

①闭合开关、移动滑片P至电压表的示数如图乙所示，如要获得小灯泡额定功率的数据，滑片P应向______（选填“A”或“B”）移动，使电压表的示数为______V。

②改变滑片P的位置，获得多组对应的电压、电流值。

根据记录的数据，绘制得如图丙所示的I﹣U图像。

由图像可知，小灯泡的额定功率是______W；同时发现小灯泡的电流与电压不成正比，原因可能是______。

【答案】 2.5 此时电流超过了电流表的量程 4.8电压一定时，电流与电阻成反比 A 2.5 0.5 小灯泡电阻受到温度的影响【解析】【分析】【详解】(1)[1]由题意可知，当滑动变阻器滑片P 向B 端移动时，接入电路中的电阻变大，故滑片左侧的电阻丝应当连入电路中，电路连接图如图所示。

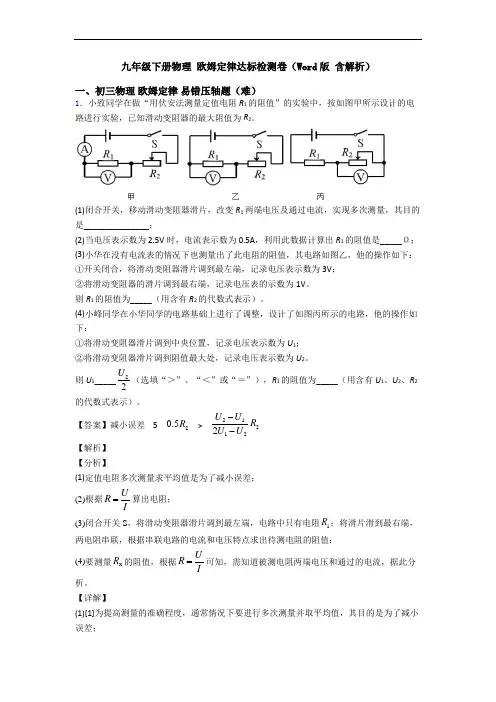

九年级下册物理 欧姆定律达标检测卷（Word 版 含解析）一、初三物理 欧姆定律 易错压轴题（难）1．小致同学在做“用伏安法测量定值电阻R 1的阻值”的实验中，按如图甲所示设计的电路进行实验，已知滑动变阻器的最大阻值为R 2。

(1)闭合开关，移动滑动变阻器滑片，改变R 1两端电压及通过电流，实现多次测量，其目的是_______________；(2)当电压表示数为2.5V 时，电流表示数为0.5A ，利用此数据计算出R 1的阻值是_____Ω； (3)小华在没有电流表的情况下也测量出了此电阻的阻值，其电路如图乙，他的操作如下： ①开关闭合，将滑动变阻器滑片调到最左端，记录电压表示数为3V ； ②将滑动变阻器的滑片调到最右端，记录电压表的示数为1V 。

则R 1的阻值为_____（用含有R 2的代数式表示）。

(4)小峰同学在小华同学的电路基础上进行了调整，设计了如图丙所示的电路，他的操作如下：①将滑动变阻器滑片调到中央位置，记录电压表示数为U 1； ②将滑动变阻器滑片调到阻值最大处，记录电压表示数为U 2。

则U 1_____22U （选填“＞”、“＜”或“＝”），R 1的阻值为_____（用含有U 1、U 2、R 2的代数式表示）。

【答案】减小误差 5 20.5R > 212122U U R U U --【解析】 【分析】(1)定值电阻多次测量求平均值是为了减小误差； (2)根据UR I=算出电阻； (3)闭合开关S ，将滑动变阻器滑片调到最左端，电路中只有电阻1R ；将滑片滑到最右端，两电阻串联，根据串联电路的电流和电压特点求出待测电阻的阻值； (4)要测量x R 的阻值，根据UR I=可知，需知道被测电阻两端电压和通过的电流，据此分析。

【详解】(1)[1]为提高测量的准确程度，通常情况下要进行多次测量并取平均值，其目的是为了减小误差；(2)[2]当电压表示数为2.5V 时，电流表示数为0.5A ，则1R 的阻值为1 2.5V 5Ω0.5AU R I ===； (3)[3]①开关闭合，将滑动变阻器滑片调到最左端，电路中只有电阻1R ，记录电压表示数为3V ，即电源电压为3V ；②将滑动变阻器的滑片调到最右端，两电阻串联，记录电压表的示数为1V ，即此时电阻1R 两端的电压为1V ，则滑动变阻器2R 两端的电压为3V -1V =2V ，根据串联电路的电流和电压特点有121V 2VR R =, 故120.5R R =；(4)[4]①将滑动变阻器滑片调到中央位置，记录电压表示数为U 1，根据串联电路的电流和电压特点有111212U U R U R -=电源------① 则21122R U U R R =+电源，②将滑动变阻器滑片调到阻值最大处，记录电压表示数为U 2，根据串联电路的电流和电压特点有2122U U R R U -=电源------② 则2212222U R U R R =+电源， 故212U U >； [5]联立以上①②两式，解得2112122U U R R U U -=-。

九年级物理下册欧姆定律单元测试卷（解析版）一、初三物理欧姆定律易错压轴题（难）1．小军用如图所示的电路探究“通过导体的电流与导体两端电压的关系”。

（1）小军连接的电路有一处错误，请只改动一根导线，使电路连接正确（在应改动的导线上打“×”，用笔画线代替导线画出正确的接法）_______。

（2）图乙时他改正错误后某次实验的电流表和电压表示数，则小军选择的定值电阻是____Ω（保留一位小数）。

（3）小军进行了多次实验后，绘制了定值电阻的电流随电压变化的图象（如图丙所示）。

正确的图象是__（选填“A”或“B”）。

（4）小军看到实验桌上有一个额定电压为U的小灯泡，他想挑战只用一只电表测量该小灯泡的额定功率．小军又找来一个已知阻值的定值电阻R0和两个开关S1，S2，设计了如图丁所示的电路图，请补全小军的实验步骤。

①只闭合开关S和________（选填“S1”或“S2”），调节滑动变阻器的滑片，使电流表的示数为_________；②只闭合开关S和__________（选填“S1”或“S2”），保持滑动变阻器的滑片位置不变，读出此时电流表的示数为I；③则小灯泡的额定功率的表达式为：P额=_________（用字母U, I, R0,表示）。

【答案】 9.2 A S2 S1 UI﹣【解析】1)电压表应与电阻并联，如图所示：(2)由图乙知，电流表的量程为0∼0.6A，分度值为0.02A，示数为0.26A；电压表的量程为0∼3V，分度值为0.1V，示数为2.4V；所以定值电阻的阻值为R=9.2Ω； (3)由于是定值电阻，所以电流与电压成正比例，A正确，B错误；(4)首先只闭合S和S2，此时定值电阻与灯泡并联，灯泡正常发光时，定值电阻两端电压为U，所以此时电流表测量通过定值电阻的电流表示数应为I0，所以当电流表的示数为时灯泡正常发光；只闭合S和S1，此时电流表测量干路电流，则可知灯泡的额定电流I额I−I0I−；灯泡的额定功率P额U额I额U×(I−)UI−.2．王小军同学用如图所示实物电路研究小灯泡的电阻，已知小灯泡上标有“3 V”字样。

人教版九年级全册《第17章欧姆定律》单元测试卷（2）一、选择题1．（3分）两个电阻值完全相等的电阻，若并联后的总电阻是10Ω，则将它们串联后的总电阻是（）A．5ΩB．10ΩC．20ΩD．40Ω2．（3分）下列说法正确的是（）A．并联电路的总电阻等于各电阻的倒数之和B．串联电路中任何一个电阻小于串联总电阻C．串联电路中的电阻越大，它两端的电压就越小D．并联电路中的电阻越大，通过它的电流就越大3．（3分）小红同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图象，下列说法中正确的是（）A．导体甲的电阻大于导体乙的电阻B．导体两端的电压为零时，导体的电阻也为零C．将甲、乙两导体并联接到电压为2V的电源上时，干路中的电流为0.6AD．根据数据和图象得出的结论是：同一导体两端的电压与通过它的电流成正比4．（3分）某同学利用如图甲所示的电路进行实验，电源电压恒为3V，更换5个定值电阻R x，得到如图乙所示的图象。

以下有关叙述正确的是（）A．该同学研究的是电流和电压的关系B．实验中电压表的示数保持2V不变C．将R x从10Ω换成15Ω后，应将滑片P向右移D．滑动变阻器阻值变化范围为1～15Ω5．（3分）用伏安法测电阻时，某同学列出了下列注意事项，其中没有必要的是（）A．连接电路时，应从电源的正极开始连线B．连接电路时，电键应始终处于断开状态C．使用电压表和电流表时要选择量程D．电路连接好后，应先用电键试触6．（3分）如图所示，电源电压恒定。

当开关S1、S2闭合，甲、乙两表为电压表时，两表示数之比U甲：U乙＝4：1；当开关S1闭合、S2断开，若甲、乙两表均为电流表时，两表的示数之比为（）A．4：3B．3：2C．3：4D．3：17．（3分）有两个定值电阻，分别标有“6V0.5A”和“12V1A”字样，当将它们串联在电路中时，电源电压不可超过（）A．6V B．12V C．18V D．24V8．如图所示，灯泡L1、L2的电阻分别为20Ω和30Ω．闭合开关S，通过灯泡L1、L2的电流分别为I1、I2，它们两端的电压分别为U1、U2，则下列正确的是（）A．I1：I2＝2：3U1：U2＝1：1B．I1：I2＝3：2U1：U2＝1：1C．I1：I2＝1：1U1：U2＝2：3D．I1：I2＝1：1U1：U2＝3：29．（3分）甲图是灯泡L和定值电阻R的I﹣U图象，将L和R先后以乙图和丙图两种方式连在同电源上，若乙图中U1：U2＝m，丙图中，I1：I2＝n，则下述正确的是（）A．m＝n B．m＞n C．m＜n D．mn＝1二、填空题10．（4分）在“创新素质教育实践行动”的活动中，小明同学修理电器时，需要一个150Ω的电阻，现在身边有阻值600Ω、200Ω、120Ω、80Ω、70Ω及30Ω电阻各一个，他可为选择其中和的两个电阻联来获得。

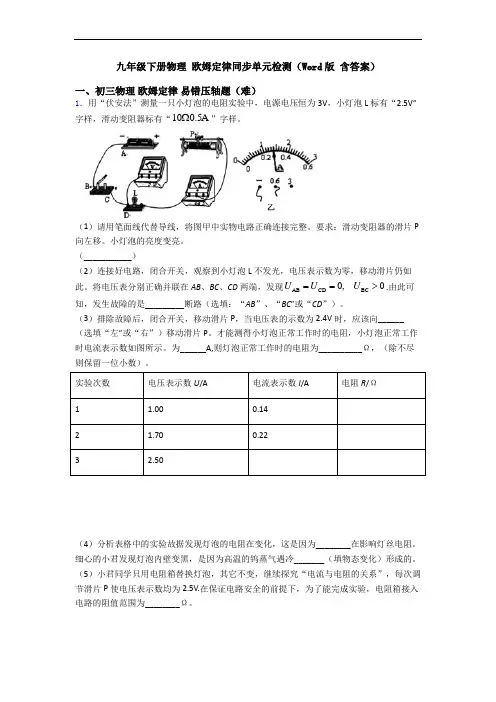

九年级下册物理 欧姆定律同步单元检测（Word 版 含答案）一、初三物理 欧姆定律 易错压轴题（难）1．用“伏安法”测量一只小灯泡的电阻实验中，电源电压恒为3V ，小灯泡L 标有“2.5V”字样，滑动变阻器标有“100.5A Ω”字样。

（1）请用笔面线代替导线，将图甲中实物电路正确连接完整。

要求：滑动变阻器的滑片P 向左移。

小灯泡的亮度变亮。

（___________）（2）连接好电路，闭合开关，观察到小灯泡L 不发光，电压表示数为零，移动滑片仍如此。

将电压表分别正确并联在AB 、BC 、CD 两端，发现AB CD BC 0,0U U U ==>.由此可知，发生故障的是_________断路（选填：“AB ”、“BC ”或“CD ”）。

（3）排除故障后，闭合开关，移动滑片P ，当电压表的示数为2.4V 时，应该向______（选填“左”或“右”）移动滑片P 。

才能测得小灯泡正常工作时的电阻，小灯泡正常工作时电流表示数如图所示。

为______A,则灯泡正常工作时的电阻为__________Ω，（除不尽则保留一位小数）。

实验次数电压表示数U /A 电流表示数I /A 电阻R /Ω 11.00 0.14 21.70 0.22 32.50（4）分析表格中的实验故据发现灯泡的电阻在变化，这是因为________在影响灯丝电阻。

细心的小君发现灯泡内壁变黑，是因为高温的钨蒸气遇冷_______（填物态变化）形成的。

（5）小君同学只用电阻箱替换灯泡，其它不变，继续探究“电流与电阻的关系”，每次调节滑片P 使电压表示数均为2.5V.在保证电路安全的前提下，为了能完成实验，电阻箱接入电路的阻值范围为________Ω。

【答案】 BC 左 0.28 10.7 温度 凝华 5~50【解析】【详解】（1）滑动变阻器的滑片P 向左移，小灯泡的亮度变亮，即滑动变阻器阻值要减小，同时小灯泡的额定电压为3V ，所以接入电压表量程为0~3V ，连接如下：（2）连接好电路，闭合开关，观察到小灯泡L 不发光，电压表示数为零，说明电路中存在断路现象或滑动变阻器接入阻值过大，移动滑片将电压表分别正确并联在AB 、BC 、CD 两端，发现AB CD BC 0,0U U U ==>，由此可知电路中BC 间断路（3）排除故障后，闭合开关，移动滑片P ，当电压表的示数为2.4V 时，为了继续增加其两端电压，应减小滑动变阻器两端电压，所以应该向左移动滑片P ，才能测得小灯泡正常工作时的电阻，小灯泡正常工作时电流表示数如图所示，其量程为0~0.6A ，最小分度值为0.02A,所以电流表读数为0.28A ，灯泡正常工作时的电阻为3V =10.70.28AU R I =≈Ω. （4）分析表格中的实验故据发现灯泡的电阻在变化，这是因为灯泡工作时散发热量，使其灯丝温度升高，所以是温度在影响灯丝电阻。

物理九年级下册欧姆定律单元测试卷（解析版）一、初三物理欧姆定律易错压轴题（难）1．王小军同学用如图所示实物电路研究小灯泡的电阻，已知小灯泡上标有“3 V”字样。

(1)图中部分导线已连好，请用笔画线代替导线将电路连接完整。

___(2)根据实物图在虚线方框内画出实验电路图。

____(3)将滑动变阻器的滑片移到某位置时，电路中电流表示数为0.2 A，电压表的示数如图所示，则电压表示数为________V，此时灯丝的电阻为________Ω。

(4)改变滑动变阻器的电阻，经多次实验，测得多组电压、电流值如表所示，请根据表中数据，在如图中作出小灯泡的U－I图象。

_____【答案】 2.512.5【解析】【详解】（1）滑动变阻器按“一上一下”的原则串联在电路中，如下图所示：（2）先画出电源，从电源的正极出发，依次画出开关、滑动变阻器、灯泡、电流表回到负极，然后把电压表并联在灯泡两端，如下图所示：（3）由图3可知，电压表的量程为0～3V，分度值为0.1V，灯泡两端的电压为2.5V，由I=可知，此时灯丝的电阻R===12.5Ω2．小明同学用如图器材探究探究通过导体的电流与电阻的关系。

电源电压恒为6V，实验用到的定值电阻分别为10Ω、15Ω、20Ω、30Ω各一个。

(1)请根据图甲将图乙所示的实物电路连接完整（导线不允许交叉）；（______）(2)取10Ω的定值电阻接入电路，实验中正确连接电路，刚闭合开关时，电压表、电流表的示数分别为2V、0.2A，则实验选用的滑动变阻器的最大阻值为_____Ω；(3)按选定规格的滑动变阻器依次实验记录数据如表：实验次数1234电阻R/Ω10152030电流I/A0.30.20.150.1分析可知表中4次实验，有一组数据是人为编造的，这次实验是第_____次（填序号），就现有器材，要完成全部4次实验，可将定值电阻两端控制不变的电压调至不少于_____V，在此电压下，完成全部4次实验定值电阻消耗功率最大为_____W，并调整部分电表量程即可。

初三物理欧姆定律测试卷有答案一、选择题（共18道总分36分）1、在图9所示的电路中，当滑动变阻器的滑片P移动时，导致电压表V2读数变大，则下列关于其它电表读数变化情况的说法中，正确的是()(A)V1、A读数均变大(B)V3、V读数均变大(C)V、A读数均变大(D)V3、V1读数均变大2、在如图6所示的电路中，电源电压恒定。

R1为一定值电阻，R2为滑动变阻器．开关闭合后，当滑动变阻器的滑片P在a、b之间滑动的过程中，电压表的示数最大为4 V，电阻R1的电功率变化范围是0.8 W～7.2 W，则P从a端滑至b端的过程中，电流表的示数A．从1.8 A变化到0.2 A B．从1.2 A变化到0.4 AC．从0.4 A变化到1.2 A D．从0.2 A变化到1.8 A3、如图所示的电路中，两个小灯泡的规格相同．闭合开关后，只有一个小灯泡发光，电压表指针偏转明显．则故障原因可能是（）A.短路B.断路C.短路D.断路4、如1图所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P从b端滑到a端，电压表示数U与电流表示数I的变化关系如2图所示，下列说法不正确的是（）A．电源电压是9VB．定值电阻R的阻值是6ΩC．滑动变阻器的阻值范围是0～18ΩD．若定值电阻R出现接触不良时，电流表示数为0，电压表示数为9V5、在图所示的电路中，电源电压保持不变。

闭合电键S，电路正常工作。

一段时间后，两灯中有一灯熄灭，三个电表中只有一个电表的示数变小，则下列判断中正确的是（）A一定是电流表A1的示数变小、灯L1熄灭。

B可能是电流表A1的示数变小、灯L2熄灭。

C可能是电流表A2的示数变小、灯L2熄灭。

D一定是电流表A2的示数变小、灯L1熄灭。

6、（2018•玉林）为了检测酒驾行为，如图甲所示是小明设计一款酒精浓度检测仪的电路图，其电源电压保持不变，R为定值电阻，R为酒精气体浓度传感器（气敏电阻），R的阻值与酒精浓度的关系如图乙所示。
