套类零件车削工艺

套筒类零件的加工工艺及夹具设计套筒是一种常用的机械零件，广泛应用于汽车、机械设备等领域。

套筒的加工工艺及夹具设计对于产品质量和生产效率有着重要影响。

下面将从套筒类零件的加工工艺和夹具设计两个方面进行详细介绍。

一、套筒类零件的加工工艺1.材料选择：套筒常用的材料有铸铁、合金钢等。

根据产品的要求和使用环境选择合适的材料。

2.工艺规划：在确定套筒的形状和尺寸后，进行工艺规划。

包括确定加工顺序、加工方法、工艺参数等。

3.车削：套筒类零件的加工通常采用车削加工。

首先是粗车削，将套筒的外径、内径和长度粗略加工到指定尺寸。

然后进行精车削，将尺寸加工到精度要求的范围内。

4.放电加工：对于一些工艺要求高、难以进行车削的套筒类零件，可以采用放电加工。

通过电火花的烧蚀和溶解作用，使套筒的表面精度得到提高。

5.热处理：对于一些要求硬度和耐磨性的套筒类零件，可以进行热处理。

热处理方法包括淬火、调质等，可以提高套筒的使用寿命和性能。

6.光洁处理：对于一些外观要求高的套筒类零件，可以进行光洁处理。

包括抛光、喷砂等方法，使套筒表面变得光滑。

二、套筒类零件的夹具设计1.夹具类型选择：根据工件的形状和加工要求选择合适的夹具类型。

常用的夹具类型有卡盘夹具、槽铣夹具等。

2.夹紧力设计：根据套筒的材料和形状，设计夹具的夹紧力。

夹紧力要足够大，保证工件的刚性和位置精度。

3.夹具定位设计：设计夹具的定位方式，保证工件在加工过程中的位置精度。

常用的定位方式有销针定位、销楔定位等。

4.夹具结构设计：根据套筒的特点和工艺要求，设计夹具的结构。

包括夹具机构、夹具部件的尺寸和材料等。

5.夹具刀具设计：根据加工工艺的要求，设计夹具的刀具。

包括车刀、铣刀等。

刀具要具备良好的切削性能和耐磨性。

6.夹具的安装和调试：根据设计要求，进行夹具的安装和调试。

确保夹具能够正常工作并满足加工要求。

以上是关于套筒类零件的加工工艺及夹具设计的详细介绍。

加工工艺的合理选择和夹具的设计可以有效提高套筒类零件的加工效率和产品质量。

薄壁套类零件车削加工方法摘要：工业中广泛使用薄壁件，但是由于其加工工艺性差，在切削力、残余应力、切削热、夹紧力等因素影响下，薄壁件易发生加工变形，不易控制加工精度和提高加工效率。

本文对薄壁件加工过程中引起变形的因素进行了分析，通过改变工件的压紧方式和定位基准，设计制作工装并加工验证，得出加工薄壁件的合理工艺安排，顺利解决了工件变形问题，保证了加工质量，提高了加工效率。

关键词：薄壁套类零件车工夹具设计装夹方法一、前言航空工业中广泛使用薄壁结构零件。

薄壁零件由于其刚性好、强度高、相对重量较轻等优点，使得薄壁零件在社会中的运用越来越广泛。

薄壁零件主要是指零件的壁厚小于2mm的零件。

它们在机械加工工业中占有较大比例，薄壁套类零件因其具有重量轻、节约材料和结构紧凑等特点，广泛应用于航空领域。

此类零件结构复杂，刚度较低，加工余量大，并有很多的形位公差要求，加工中极易发生变形和切削振动，让刀现象严重，装夹和定位较困难，一直以来都是加工难点。

二、结构分析此项套类零件是用来支承旋转轴及轴承，该类零件的主要表面是内孔和外圆，其主要技术要求是内孔及外圆的尺寸以及圆度要求；内外圆之间的同轴度要求；孔轴线与端面的垂直度要求。

薄壁套类零件壁厚很薄，径向刚度很弱，在加工过程中受切削力、切削热及夹紧力等因素的影响，极易变形，导致以上各项技术要求难以保证。

针对这些问题，本文对薄壁套类零件加工过程中装夹方法做了初步的探讨。

我厂生产某项车削加工薄壁套类后盖零件，首次投入400件，生产类型为大批量。

此项零件壁厚仅为0.7mm，最薄的地方为0.5mm。

三、初次加工存在的问题我们对首批加工情况进行调查、分析和研究，投入400件，超差品181件，报废19件，合格率仅为50%。

按照原来的加工方法，先镗右端内腔及环槽，再调头车削左端圆台，夹持零件右端外圆时零件已经变形，然后用和圆台同样大小的圆环将零件小端面压紧在芯轴上，接触面小，在加工过程中旋转，零件跳动量大，装夹不牢靠。

轴套类零件的加工工艺及设计1. 引言轴套是一种常见的机械零件，在工业生产中起着重要的作用。

它通常用于支撑和定位轴的旋转运动，并起到保护轴和轴承的作用。

轴套在机械设备中应用广泛，例如汽车引擎、机床、风机等。

本文将重点介绍轴套类零件的加工工艺及设计要点。

2. 轴套的材料选择轴套的材料选择根据实际使用条件和要求来确定。

常见的轴套材料有铜合金、铝合金、钢等。

铜合金轴套具有良好的导热性和抗磨性，适用于高速旋转的轴承应用；铝合金轴套具有较高的强度和轻质化特性，适用于重量要求较轻的设备；钢制轴套具有较高的硬度和耐磨性，在高负载和恶劣工况下具有更好的使用性能。

3. 轴套的加工工艺3.1 轴套的车削加工轴套的车削加工是一种常见的加工方法，适用于轴套的内外径加工。

具体步骤如下：步骤1：准备工作，包括准备车床、夹具、刀具等设备和工具；步骤2：根据轴套的尺寸要求，确定车削的加工参数，包括进给速度、转速、切削深度等；步骤3：将轴套固定在车床的夹具上，并根据加工要求进行夹紧；步骤4：启动车床，进行粗车削和精车削，根据需要进行多次车削，直至达到轴套的尺寸和表面粗糙度要求；步骤5：检查轴套的尺寸和表面质量，如有需要可以进行研磨、抛光等后续处理。

3.2 轴套的磨削加工轴套的磨削加工通常用于提高轴套的尺寸精度和表面光洁度。

常见的磨削加工包括外圆磨削和内孔磨削。

具体步骤如下：步骤1：准备工作，包括准备磨床、砂轮、刀具等设备和工具；步骤2：根据轴套的尺寸要求，确定磨削的加工参数，包括进给速度、转速、砂轮粒度等；步骤3：将轴套固定在磨床上，并调整好夹具，保证轴套的稳定性；步骤4：启动磨床，进行粗磨削和精磨削，根据需要进行多次磨削，直至达到轴套的尺寸和表面粗糙度要求；步骤5：检查轴套的尺寸和表面质量，如有需要可以进行抛光等后续处理。

3.3 轴套的冷镦加工轴套的冷镦加工主要用于加工内孔上的花纹或沟槽。

冷镦加工与车削和磨削不同，它通过冷镦机将金属材料挤压成型。

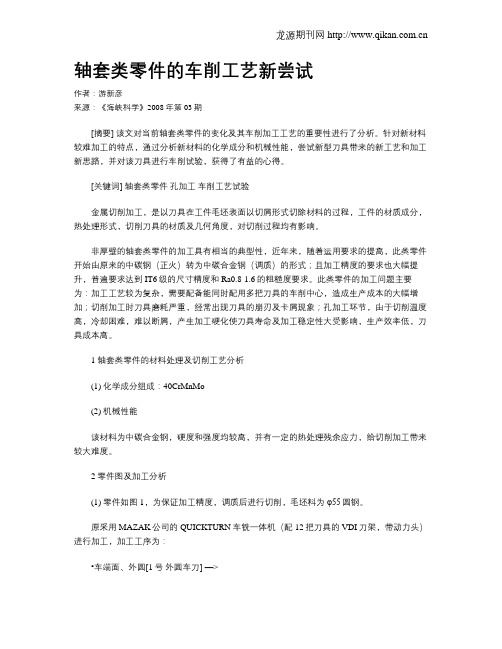

轴套类零件的车削工艺新尝试作者：游新彦来源：《海峡科学》2008年第03期[摘要] 该文对当前轴套类零件的变化及其车削加工工艺的重要性进行了分析。

针对新材料较难加工的特点，通过分析新材料的化学成分和机械性能，尝试新型刀具带来的新工艺和加工新思路，并对该刀具进行车削试验，获得了有益的心得。

[关键词] 轴套类零件孔加工车削工艺试验金属切削加工，是以刀具在工件毛坯表面以切屑形式切除材料的过程，工件的材质成分，热处理形式，切削刀具的材质及几何角度，对切削过程均有影响。

非厚壁的轴套类零件的加工具有相当的典型性，近年来，随着运用要求的提高，此类零件开始由原来的中碳钢（正火）转为中碳合金钢（调质）的形式；且加工精度的要求也大幅提升，普遍要求达到IT6级的尺寸精度和Ra0.8-1.6的粗糙度要求。

此类零件的加工问题主要为：加工工艺较为复杂，需要配备能同时配用多把刀具的车削中心，造成生产成本的大幅增加；切削加工时刀具磨耗严重，经常出现刀具的崩刃及卡屑现象；孔加工环节，由于切削温度高，冷却困难，难以断屑，产生加工硬化使刀具寿命及加工稳定性大受影响，生产效率低，刀具成本高。

1 轴套类零件的材料处理及切削工艺分析(1) 化学成分组成：40CrMnMo(2) 机械性能该材料为中碳合金钢，硬度和强度均较高，并有一定的热处理残余应力，给切削加工带来较大难度。

2 零件图及加工分析(1) 零件如图1，为保证加工精度，调质后进行切削，毛坯料为φ55圆钢。

原采用MAZAK公司的QUICKTURN车铣一体机（配12把刀具的VDI刀架，带动力头）进行加工，加工工序为：•车端面、外圆[1号外圆车刀] —>•打中心孔[2号 A5中心钻] —>•钻孔[3号φ15钻头] —>•镗孔[4号内孔车刀] —>•车外螺纹[5号外螺纹车刀] —>•铣平面[6号平铣刀] —>•切断[7号切断刀]虽然在此车铣中心上能实现一次装夹完成全部加工工序，并保证加工精度，但此方案也存在相当的缺陷：使用刀具数量较多、增加生产成本；中心孔-钻-扩-镗的孔加工方案耗时甚长，虽然采用涂层钨钢钻头，但切屑控制及冷却问题仍不甚理想，卡屑后导致钻头崩刃的情况时有发生，是影响生产效率的主要羁绊；为实现铣平面，采用车铣中心，造成设备成本大增。

轴套类零件加工工艺分析轴套是一种广泛应用于机械设备中的零件，其作用是支撑和固定轴的运转，减少轴与轴承之间的摩擦和磨损。

为了确保轴套的质量和性能，需要进行严格的加工工艺分析。

首先，轴套加工需要选择合适的材料。

常见的轴套材料有铜、铝、钢等，每种材料具有不同的特性和加工难度。

根据实际使用要求和成本考虑，选择适合的材料。

然后，在制定加工工艺方案时，需要考虑到轴套的几何形状和尺寸。

通常情况下，轴套的加工过程包括车削、铣削、钻孔等工序。

这些工序需要根据轴套的结构特点和要求，合理选择加工方法和工具，确保加工精度和表面质量。

接下来，针对轴套的内孔和外圆的加工，可以采用不同的工艺。

对于内孔加工，常见的方法有铰削、镗削和钻孔等。

这些方法可以根据轴套的尺寸和孔形要求，选择合适的刀具和工艺参数，确保内孔的尺寸精度和表面质量。

而对于外圆加工，通常采用车削或磨削工艺，通过选用适当的刀具和工艺参数，实现外圆的精度和表面质量要求。

此外，轴套的加工还需要注意保证加工过程的稳定性和重复性。

为了减少加工误差，可以采取一些措施，如合理固定工件，选择合适的切削速度和进给量，确保加工过程的稳定运行，并严格控制加工质量。

最后，加工完成后，还需要对轴套进行表面处理。

常见的表面处理方法有硬化、镀铜、喷涂等，这些处理可以增加轴套的硬度、耐磨性和防腐蚀性，提高轴套的使用寿命和性能。

综上所述，轴套类零件加工工艺分析需要考虑材料选择、加工方案设计、加工方法选择、加工参数控制以及表面处理等方面的因素。

只有通过科学、严谨的加工工艺分析和操作实施，才能保证轴套的质量和性能，满足实际使用的要求。
