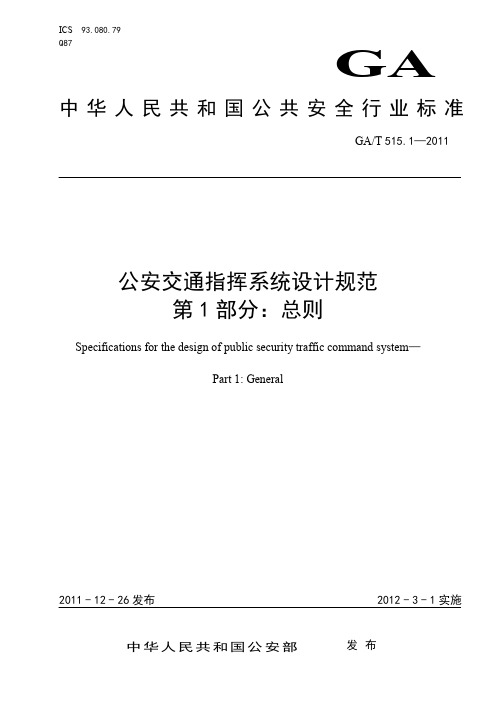

ICS93.080.79Q87GA 中华人民共和国公共安全行业标准GA/T 515.1—2011公安交通指挥系统设计规范第1部分：总则Specifications for the design of public security traffic command system—Part 1: General2011-12-26发布2012-3-1实施目次前言 (II)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)4 组成 (1)5 设计原则和要求 (1)6 设计流程 (2)参考文献 (3)前言GA/T 515《公安交通指挥系统设计规范》分为四个部分：——第1部分：总则；——第2部分：省(自治区)公安交通指挥系统；——第3部分：城市公安交通指挥系统；——第4部分：制图。
本部分为GA/T 515的第1部分。
本部分按照GB/T 1.1-2009给出的规则起草。
本部分由公安部道路交通管理标准化技术委员会提出并归口。
本部分由公安部交通管理科学研究所负责起草。
本部分主要起草人：邱红桐、俞春俊、马庆、缪建新。
公安交通指挥系统设计规范第1部分：总则1 范围GA/T515的本部分规定了公安交通指挥系统设计的组成、设计原则和要求及设计流程。
本部分适用于新建、改建、扩建公安交通指挥中心或独立建设公安交通指挥中心子系统的设计。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GA/T 445-2010 公安交通指挥系统建设技术规范GA/T 651-2006 公安交通指挥系统工程建设通用程序和要求3 术语和定义GA/T 445-2010、GA/T 651-2006界定的以及下列术语和定义适用于本文件。
3.1前端 front end安装在道路等场所，用于交通控制、交通信息采集和发布的设备及相关附属设施。
公安局指挥中心系统设计方案第1章系统概述1.1概述新建的****公安局指挥中心大楼共三层，主要功能区分为多功能厅、指挥调度中心、会议室等。
指挥中心总面积约350平方米，为长27 米，宽18米。
经新建可满足召开电视会议、公安局异地会商、汇报演示、普通会议等功能。
并能满足50人以上的开会需求。
多功能厅面积450平方米，为长27 米，宽18米,主要召开部大会，会议室主要进行普通会议使用。
此次****公安局指挥中心系统建设项目主要包括图像显示系统，桌面显示系统、音响扩声系统、中央控制系统及布线系统等组成。
1.2设计目标****公安局指挥中心会议室系统满足普通会议、视频会议、视频指挥调度等功能，同时指挥中心以各种视频、音频等信号源汇聚在图像控制室，实现集中展示和全局性的共享，实现中心指挥控制功能。
以下为本次项目的主要建设目标：1、通过对新的2层公安局指挥中心建设，达到能容纳50人以上，该中心能够接收转发自治区公安厅电视会议，召开市县公安局视频会议，实现省市之间公安局异地可视会商三大功能的要求。
2、通过对现有设备的优化和整合，补充必要的设备，为会商、决策和调度指挥提供技术保障。
1.3系统建设思路新的公安局指挥中心位于****公安局办公大楼2层，在指挥中心大厅，建议划分为大屏前区、领导席区、工作区、控制及秘书区、大屏维护区五个区域，同时在2层设置指挥中心图像控制室，集中控制各种信号的输出输入和调度功能。
指挥中心基本应用功能保障体系主要包含厅指挥中心音、视频指挥调度系统、显示输出系统、网络运行环境及系统运行保障系统；指挥中心基本应用功能保障体系包括以下子系统，应分别满足如下功能和需求：1、指挥中心整体装修以及综合布线系统我方仅提出建议。
装修应充分考虑到指挥中心的职能，进行指挥大厅建筑声学以及灯光照明方面的设计，并对大厅的各个子系统的强弱电的布线进行综合考虑。
2、指挥中心显示核心系统指挥中心显示系统包括大屏幕显示部分及在指挥中心大屏幕拼接墙，并建立LED显示屏，作为指挥中心大屏的辅助显示屏幕，显示各类保障系统的综合文字信息。

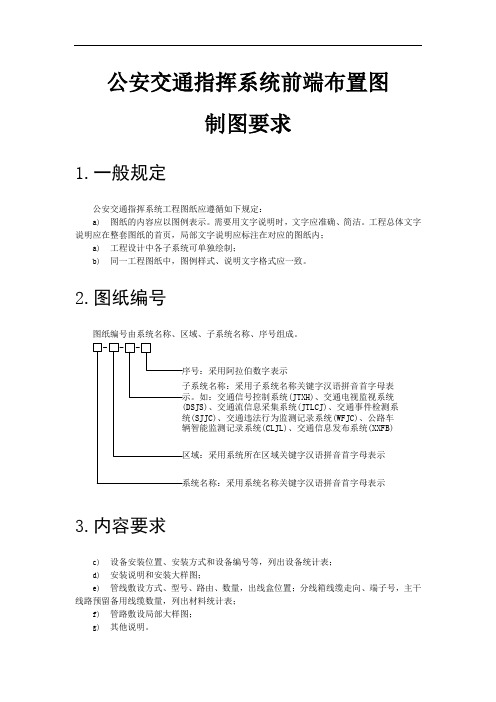

公安交通指挥系统前端布置图制图要求1.一般规定公安交通指挥系统工程图纸应遵循如下规定：a)图纸的内容应以图例表示。
需要用文字说明时，文字应准确、简洁。
工程总体文字说明应在整套图纸的首页，局部文字说明应标注在对应的图纸内；a)工程设计中各子系统可单独绘制；b)同一工程图纸中，图例样式、说明文字格式应一致。
2.图纸编号图纸编号由系统名称、区域、子系统名称、序号组成。
序号：采用阿拉伯数字表示子系统名称：采用子系统名称关键字汉语拼音首字母表示。
如：交通信号控制系统(JTXH)、交通电视监视系统(DSJS)、交通流信息采集系统(JTLCJ)、交通事件检测系统(SJJC)、交通违法行为监测记录系统(WFJC)、公路车辆智能监测记录系统(CLJL)、交通信息发布系统(XXFB)区域：采用系统所在区域关键字汉语拼音首字母表示系统名称：采用系统名称关键字汉语拼音首字母表示3.内容要求c)设备安装位置、安装方式和设备编号等，列出设备统计表；d)安装说明和安装大样图；e)管线敷设方式、型号、路由、数量，出线盒位置；分线箱线缆走向、端子号，主干线路预留备用线缆数量，列出材料统计表；f)管路敷设局部大样图；g)其他说明。
4.线、比例和常用图例4.1.图线工程图纸图线要求如下：a)图线宽b为0.7㎜或 1.0㎜，线宽组应根据图纸的类别、比例和复杂程度按GB/T50001-2010的表4.0.1的规定选用；b)制图常选用的各种线型按照GB50162-1992的2.4.3的规定执行。
4.2.比例工程图纸的常用比例如下所示：a)前端平面图：1：1000 、1：500；b)前端设备安装大样图：1：50、1：30、1：20、1：10、1：5。
4.3.常用图例参见《公安交通指挥系统设计规范第4部分：制图》（GA/T 515.4）5.参考样图。
