自动化仪表作业及答案参考【自动化仪表作业及答案参考】自动化仪表是指能够自动测量、控制、调节和监视过程参数的仪表设备。
它在工业控制领域起到至关重要的作用，保证了生产过程的稳定性和安全性。
以下是一些自动化仪表相关的作业题及参考答案，供参考。
一、选择题1. 以下哪种仪表适用于测量液体容积流量？A. 压力变送器B. 温度传感器C. 液位计D. 频率计答案：C. 液位计2. 以下哪种仪表适用于测量气体压力？A. 液位计B. 温度传感器C. 压力变送器D. 流量计答案：C. 压力变送器3. 自动化仪表的基本功能包括哪些？（多选）A. 测量参数B. 控制操作C. 调节过程D. 监视状态答案：A、B、C、D4. 以下哪种仪表适用于测量液体温度？A. 压力变送器B. 温度传感器C. 液位计D. 频率计答案：B. 温度传感器5. 自动化仪表的作用是什么？A. 提高生产效率B. 降低生产成本C. 提高产品质量D. 保证工作安全答案：A、B、C、D二、计算题1. 某工厂的液体储罐内液位为4.5米，液体密度为800 kg/m³，液体的质量是多少？答案：质量 = 密度 ×体积体积 = 面积 ×高度体积= π × (半径²) ×高度面积= π × (半径²)半径 = 直径 / 2假设液体储罐的直径为5米，则半径为2.5米。
面积= π × (2.5²) ≈ 19.63 m²体积= 19.63 m² × 4.5 m ≈ 88.35 m³质量= 800 kg/m³ × 88.35 m³ ≈ 70,680 kg2. 某系统的控制器输出信号为4~20 mA，对应于被控制设备的量程为0~100 °C。
若当前输出为12 mA，被控制设备的温度是多少？答案：量程范围差 / 输出范围差 = 量程下限 / 当前输出 - 偏差量程范围差 = 100 °C - 0 °C = 100 °C输出范围差 = 20 mA - 4 mA = 16 mA量程下限 = 0 °C当前输出 = 12 mA偏差 = 0 °C温度 = 量程下限 + (量程范围差 / 输出范围差) × (当前输出 - 偏差) = 0 °C + (100 °C / 16 mA) × (12 mA - 0 mA)≈ 75 °C三、简答题1. 自动化仪表在工业控制中的应用有哪些？答案：自动化仪表在工业控制中的应用非常广泛，包括但不限于以下方面：- 流量测量与控制：用于监测和调节流体的流量，并确保流程稳定。

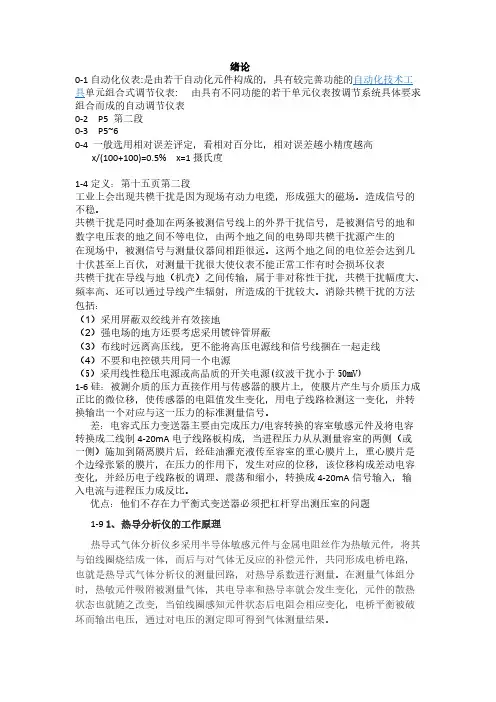

绪论0-1自动化仪表:是由若干自动化元件构成的，具有较完善功能的自动化技术工具单元组合式调节仪表: 由具有不同功能的若干单元仪表按调节系统具体要求组合而成的自动调节仪表0-2 P5 第二段0-3 P5~60-4 一般选用相对误差评定，看相对百分比，相对误差越小精度越高x/(100+100)=0.5% x=1摄氏度1-4定义：第十五页第二段工业上会出现共模干扰是因为现场有动力电缆，形成强大的磁场。
造成信号的不稳。
共模干扰是同时叠加在两条被测信号线上的外界干扰信号，是被测信号的地和数字电压表的地之间不等电位，由两个地之间的电势即共模干扰源产生的在现场中，被测信号与测量仪器间相距很远。
这两个地之间的电位差会达到几十伏甚至上百伏，对测量干扰很大使仪表不能正常工作有时会损坏仪表共模干扰在导线与地（机壳）之间传输，属于非对称性干扰，共模干扰幅度大、频率高、还可以通过导线产生辐射，所造成的干扰较大。
消除共模干扰的方法包括：（1）采用屏蔽双绞线并有效接地（2）强电场的地方还要考虑采用镀锌管屏蔽（3）布线时远离高压线，更不能将高压电源线和信号线捆在一起走线（4）不要和电控锁共用同一个电源（5）采用线性稳压电源或高品质的开关电源(纹波干扰小于50mV)1-6硅：被测介质的压力直接作用与传感器的膜片上，使膜片产生与介质压力成正比的微位移，使传感器的电阻值发生变化，用电子线路检测这一变化，并转换输出一个对应与这一压力的标准测量信号。
差：电容式压力变送器主要由完成压力/电容转换的容室敏感元件及将电容转换成二线制4-20mA电子线路板构成，当进程压力从从测量容室的两侧（或一侧）施加到隔离膜片后，经硅油灌充液传至容室的重心膜片上，重心膜片是个边缘张紧的膜片，在压力的作用下，发生对应的位移，该位移构成差动电容变化，并经历电子线路板的调理、震荡和缩小，转换成4-20mA信号输入，输入电流与进程压力成反比。
优点：他们不存在力平衡式变送器必须把杠杆穿出测压室的问题1-9 1、热导分析仪的工作原理热导式气体分析仪多采用半导体敏感元件与金属电阻丝作为热敏元件，将其与铂线圈烧结成一体，而后与对气体无反应的补偿元件，共同形成电桥电路，也就是热导式气体分析仪的测量回路，对热导系数进行测量。
1.物位测量仪表有几种形式？分别是什么？5个，直读式、静压式、浮力式、机械接触式、电气式等。
2、过程参数大致有几个？分别是什么？6个，温度、压力、流量、物位、机械量、成分分析。
3、在流量测量中，差压式流量计的标准节流件有几个？分别是什么？3个，标准孔板，标准喷嘴，标准文丘里管等。
4、常用的弹性元件有几种？分别是什么？3种，弹性膜片，波纹管，弹簧管。
5．温度测量仪表有几类？分别是什么？各使用在什么场合？温度检测方法按测温元件和被测介质接触与否可以分成接触式和非接触式两大类。
接触式测温时，测温元件与被测对象接触，依靠传热和对流进行热交换。
接触式温度计结构简单、可靠，测温精度较高，但是由于测温元件与被测对象必须经过充分的热交换且达到平衡后才能测量，这样容易破坏被测对象的温度场，同时带来测温过程的延迟现象，不适于测量热容量小、极高温和处于运动中的对象温度，不适于直接对腐蚀性介质测量。
非接触式测温时，测温元件不与被测对象接触，而是通过热辐射进行热交换，或测温元件接收被测对象的部分热辐射能，由热辐射能大小推出被测对象的温度。
从原理上讲测量范围从超低温到极高温，不破坏被测对象温度场。
非接触式测温响应快，对被测对象扰动小，可用于测量运动的被测对象和有强电磁干扰、强腐蚀的场合。
但缺点是容易受到外界因素的扰动，测量误差较大，且结构复杂，价格比较昂贵。
6．什么是瞬时流量？什么是累积流量？单位时间内流过工艺管道某截面的流体的数量。
某时间段内流过工艺管道内某截面的流体总量。
7.什么体积流量？什么是质量流量？单位时间里通过过流断面的流体体积。
单位时间内流经一横截面的流体质量。
8．检测压力的方法有几种？分别是什么？4种，重力平衡方法机械力平衡方法弹性力平衡方法物性测量方法9、机械量包括几种？分别是什么？8种，长度位移速度转角转速力力矩振动。
10、什么是真值？什么是约定真值？相对真值？真值是一个变量本身所具有的真实值，它是一个理想的概念，一般是无法得到的。
精心整理自动化仪表试题大全【附答案】一、填空1、数字电路中三种最基本的逻辑关系为（与）、（或）、（非）。
2、自动调节系统主要由（调节器）、（调节阀）、（调节对象）和（变送器）四大部分组成。
34差）。
56、，以R7、析）89、10、为了实现微机对生产对象的控制，必须把计算结果送给相应的（执行机构）。
11、执行器所要求的信号分为（连续的控制电压、控制电流信号）和（数字量或开关量信号）。
12、执行机构所要求的连续的控制电压、控制电流信号作用于各种（调节阀）、（显示记录仪）、（伺服机构）等。
13、在自控系统中，仪表位号首位为F代表（流量），D代表（密度）。
14、数字电路中的基本逻辑关系有（与）（或）（非）三种。
15、自动调节系统常用的参数整定方法有（经验法）、（衰减曲线法）、（临界比例度法）、（反应曲线法）。
16测量一个电路的电流，电流表必须和这个电路（串联）。
为了使电流表的接入不171819202122232425）。
26、数字信号的另一个来源是采用各种数字式仪表测量（温度）、（压力）、（流量）、（速度）等物理量，产生数字或脉冲信号。
27、仪表主要由（传感器）、（变换器）、（显示装置）、（传输通道）四部分，其中（传感器）是仪表的关键环节。
28、管道内的流体速度，一般情况下，在（管道中心线）处的流速最大，在（管壁）处的流速等于零。
29、实际可调比取决于调节阀的（阀芯结构）和（配管状况）。
30、可编程调节器采用国际标准模拟信号，即电压（1～5V），电流（4～20mA）。
二、选择题1（12（13（14（15（16（17、计算机软件包括（3）。
（1）外部设备（2）各种仪表（3）用各种语言编写的程序等8、DCS系统中DO表示：（3）（1）模拟输入（2）模拟输出（3）开关量输出9、BASIC语言属于（1、3）。
（1）计算机软件（2）计算机硬件（3）计算机语言10、调节器加入微分作用是用来（3）。
（1）克服对象的纯滞后（2）克服对象的惯性滞后（3）克服对象的惯性滞后和容易滞后。
自动化仪表作业及答案参考在自动化仪表领域，作业和问题解答是学习的重要环节。
本文将为您提供自动化仪表作业及答案的参考，帮助您更好地理解和掌握相关知识。
1. 作业一：传感器分类请根据传感器的基本原理和应用特点，将传感器分为压力传感器、温度传感器、流量传感器和液位传感器四类，并对每类传感器的原理和典型应用进行简要介绍。
答案参考：1) 压力传感器：基于变形或介质压力的变化来测量压力值。
常见的压力传感器有电阻式、压阻式和电容式传感器。
典型应用包括压力监测与控制、液位测量、工业过程控制等。
2) 温度传感器：用于测量目标物体的温度，常见的温度传感器有热电偶、热电阻和半导体温度传感器。
典型应用包括温度监测与控制、热工艺过程控制等。
3) 流量传感器：用于测量气体或液体的流动速度。
常见的流量传感器有涡街流量计、涡轮流量计和电磁流量计等。
典型应用包括工业流量检测、气体与液体流量控制等。
4) 液位传感器：用于测量液体的高度或液位情况。
常见的液位传感器有浮球式、电容式和压力式传感器等。
典型应用包括水位监测与控制、油罐液位检测等。
2. 作业二：PID控制器调参某工业过程的PID控制器需要进行调参，控制变量为温度。
已知该过程的比例增益Kp=1.0、积分时间Ti=2.0和微分时间Td=0.5。
请按照Ziegler-Nichols调参法，计算出适合该过程的PID控制器参数。
答案参考：根据Ziegler-Nichols调参法，可以通过步跃响应法获得临界增益Kcr和临界周期Pcr，从而计算PID控制器的参数。
1) 设置输出的步跃输入信号；2) 观察温度的变化曲线，找到临界增益Kcr；3) 记录临界增益Kcr对应的临界周期Pcr；4) 根据Kcr和Pcr计算PID控制器的参数：- 比例增益Kp = 0.5 * Kcr- 积分时间Ti = 0.85 * Pcr- 微分时间Td = 0.15 * Pcr根据以上步骤，计算得到适合该过程的PID控制器参数为：Kp = 0.5 * Kcr = 0.5 * 1.0 = 0.5Ti = 0.85 * Pcr = 0.85 * 临界周期Td = 0.15 * Pcr = 0.15 * 临界周期3. 作业三：仪表校准方法请简要介绍常用的仪表校准方法，并说明每种方法适用的场景。
绪论0-1自动化仪表:是由若干自动化元件构成的，具有较完善功能的自动化技术工具单元组合式调节仪表: 由具有不同功能的若干单元仪表按调节系统具体要求组合而成的自动调节仪表0-2 P5 第二段0-3 P5~60-4 一般选用相对误差评定，看相对百分比，相对误差越小精度越高x/(100+100)=0.5% x=1摄氏度1-4定义：第十五页第二段工业上会出现共模干扰是因为现场有动力电缆，形成强大的磁场。
造成信号的不稳。
共模干扰是同时叠加在两条被测信号线上的外界干扰信号，是被测信号的地和数字电压表的地之间不等电位，由两个地之间的电势即共模干扰源产生的在现场中，被测信号与测量仪器间相距很远。
这两个地之间的电位差会达到几十伏甚至上百伏，对测量干扰很大使仪表不能正常工作有时会损坏仪表共模干扰在导线与地（机壳）之间传输，属于非对称性干扰，共模干扰幅度大、频率高、还可以通过导线产生辐射，所造成的干扰较大。
消除共模干扰的方法包括：（1）采用屏蔽双绞线并有效接地（2）强电场的地方还要考虑采用镀锌管屏蔽（3）布线时远离高压线，更不能将高压电源线和信号线捆在一起走线（4）不要和电控锁共用同一个电源（5）采用线性稳压电源或高品质的开关电源(纹波干扰小于50mV)1-6硅：被测介质的压力直接作用与传感器的膜片上，使膜片产生与介质压力成正比的微位移，使传感器的电阻值发生变化，用电子线路检测这一变化，并转换输出一个对应与这一压力的标准测量信号。
差：电容式压力变送器主要由完成压力/电容转换的容室敏感元件及将电容转换成二线制4-20mA电子线路板构成，当进程压力从从测量容室的两侧（或一侧）施加到隔离膜片后，经硅油灌充液传至容室的重心膜片上，重心膜片是个边缘张紧的膜片，在压力的作用下，发生对应的位移，该位移构成差动电容变化，并经历电子线路板的调理、震荡和缩小，转换成4-20mA信号输入，输入电流与进程压力成反比。
优点：他们不存在力平衡式变送器必须把杠杆穿出测压室的问题1-9 1、热导分析仪的工作原理热导式气体分析仪多采用半导体敏感元件与金属电阻丝作为热敏元件，将其与铂线圈烧结成一体，而后与对气体无反应的补偿元件，共同形成电桥电路，也就是热导式气体分析仪的测量回路，对热导系数进行测量。
《⾃动化仪表与过程控制》练习题及参考答案1、过程控制系统⼀般由控制器、执⾏器、被控过程和测量变送等环节组成。
2、仪表的精度等级⼜称准确度级，通常⽤引⽤误差作为判断仪表精度等级的尺度。
3、过程控制系统动态质量指标主要有衰减⽐n 、超调量σ和过渡过程时间t s ；静态质量指标有稳态误差 e ss 。
4、真值是指被测变量本⾝所具有的真实值，在计算误差时，⼀般⽤约定真值或相对真值来代替。
5、根据使⽤的能源不同，调节阀可分为⽓动调节阀、电动调节阀和液动调节阀三⼤类。
6、过程数学模型的求取⽅法⼀般有机理建模、试验建模和混合建模。
7、积分作⽤的优点是可消除稳态误差( 余差)，但引⼊积分作⽤会使系统稳定性下降。
单闭环⽐值控制、双闭环⽐值控制和8、在⼯业⽣产中常见的⽐值控制系统可分为变⽐值控制三种。
9、Smith 预估补偿原理是预先估计出被控过程的数学模型，然后将预估器并联在被控过程上，使其对过程中的纯滞后进⾏补偿。
10、随着控制通道的增益K0 的增加，控制作⽤增强，克服⼲扰的能⼒最⼤，系统的余差减⼩，最⼤偏差减⼩。
11、从理论上讲，⼲扰通道存在纯滞后，不影响系统的控制质量。
12、建⽴过程对象模型的⽅法有机理建模和系统辨识与参数估计。
13、控制系统对检测变送环节的基本要求是准确、迅速和可靠。
14、控制阀的选择包括结构材质的选择、⼝径的选择、流量特性的选择和正反作⽤的选择。
15、防积分饱和的措施有对控制器的输出限幅、限制控制器积分部分的输出和积分切除法。
16、如果对象扰动通道增益K f 增加，扰动作⽤增强，系统的余差增⼤，最⼤偏差增⼤。
17、在离⼼泵的控制⽅案中，机械效率最差的是通过旁路控制。
⼆、名词解释题答：衰减⽐n定义为：n B1 B2衰减⽐是衡量系统过渡过程稳定性的⼀个动态指标。
为保证系统⾜够的稳定程度，⼀般取衰减⽐为4:1～10:1。
2、⾃衡过程答：当扰动发⽣后，⽆须外加任何控制作⽤，过程能够⾃发地趋于新的平衡状态的性质称为⾃衡性。
《自动化仪表与过程控制》部分习题答案小编：ZZR【概述】：自动化仪表指哪一类仪表？什么叫单元组合式仪表？答:a:是由若干自动化元件构成的具有较完善功能的自动化技术工具.b:由具有不同功能的若干单元仪表按调节系统具体要求组合而成的自动调节仪表.●DDZ-II型与DDZ-III型仪表的电压.电流信号传输标准是什么在现场与控制室之间采用直流电流传输信号有什么好处答:在DDZ-I型和DDZ-II型以表中采用010mA直流电流作为标准信号而在DDZ-III型和DDZ-S型仪表中采用国际上统一的420mA 直流电流作为标准信号.这两种标准信号都以直流电流作为联络信号.采用直流信号的优点是传输过程中易于和交流感应干扰相区别且不存在相移问题可不受传输线中电感.电容和负载性质的限制.采用电流制的优点首先可以不受传输线及负载电阻变化的影响适于信号的远距离传送其次由于电动单元组合仪表很多是采用力平衡原理构成的使用电流信号可直接与磁场作用产生正比于信号的机械力.此外对于要求电压输入的仪表和元件只要在电流回路中串联电阻便可得到电压信号故使用比较灵活.●什么叫两线制变送器它与传统的四线制变送器相比有什么优点试举例画出两线制变送器的基本结构说明其必要的组成部分.答:a.就是将供电的电源线与信号的传输线合并起来一共只用两根导线.b.1有利于识别仪表的断电断线等故障2不仅节省电缆布线方便而且大大有利与安全防爆易抗干扰.3上限值较大有利于抑制干扰4上下限的比值为5:1与气动仪表信号制对应便于相互折算产生较大的磁力c.图.●什么是仪表的精确度？试问一台量程为-100~100℃.精确度为0.5级的测量仪表在量程范围内的最大误差为多少答:模拟式仪表的合理精确度应该以测量范围中最大的绝对误差和该仪表的测量范围之比来衡量这种比值称为相对百分误差仪表工业规定去掉百分误差的称为仪表精确度.一般选用相对误差评定看相对百分比相对误差越小精度越高.x/1001000.5x1℃.【1-4章】●1-1试述热电偶的测温原理工业上常用的测温热电偶有哪几种什么热电偶的分度号在什么情况下要使用补偿导线答:a.当两种不同的导体或半导体连接成闭合回路时若两个接点温度不同回路中就会出现热电动势并产生电流.b.铂极其合金镍铬-镍硅镍铬-康铜铜-康铜.c.分度号是用来反应温度传感器在测量温度范围内温度变化为传感器电压或电阻值变化的标准数列.d.在电路中引入一个随冷端温度变化的附加电动势时自动补偿冷端温度变化以保证测量精度为了节约作为热偶丝在低温区的替代品.●1-2热电阻测温有什么特点为什么热电阻要用三线接法答:a.在-200到500摄氏度范围内精度高性能稳定可靠不需要冷端温度补偿测温范围比热电偶低存在非线性.b.在使用平衡电桥对热电阻进行测量时由电阻引出三根导线一根的电阻与电源E相连接不影响电桥的平衡另外两根接到电桥的两臂内他们随环境温度的变化可以相互抵消.●1-3说明热电偶温度变送器的基本结构.工作原理以及实现冷端温度补偿的方法.在什么情况下要做零点迁移答:a.结构:其核心是一个直流低电平电压-电流变换器大体上都可分为输入电路.放大电路及反馈电路三部分.b.工作原理:应用温度传感器进行温度检测其温度传感器通常为热电阻热敏电阻集成温度传感器.半导体温度传感器等然后通过转换电路将温度传感器的信号转换为变准电流信号或标准电压信号.c.由铜丝绕制的电阻Rcu安装在热电偶的冷端接线处当冷端温度变化时利用铜丝电阻随温度变化的特性向热电偶补充一个有冷端温度决定的电动势作为补偿.桥路左臂由稳压电压电源Vz约5v和高电阻R1约10K欧建立的恒值电流I2流过铜电阻Rcu在Rcu上产生一个电压此电压与热电动势Et串联相接.当温度补偿升高时热电动势Et下降但由于Rcu增值在Rcu 两端的电压增加只要铜电阻的大小选择适当便可得到满意的补偿.d.当变送器输出信号Ymin下限值即标准统一信号下限值与测量范围的下限值不相对应时要进行零点迁移.●1-4什么叫共模干扰和差模干扰为什么工业现场常会出现很强的共模干扰共模干扰为什么会影响自动化仪表的正常工作怎样才能抑制其影响答:共模干扰:电热丝上的工频交流电便会向热电偶泄漏使热电偶上出现几伏或几十伏的对地干扰电压这种在两根信号线上共同存在的对地干扰电压称为.差模干扰:在两根信号线之间更经常地存在电磁感应、静电耦合以及电阻泄漏引起的差模干扰.工业上会出现共模干扰是因为现场有动力电缆形成强大的磁场.造成信号的不稳.共模干扰是同时叠加在两条被测信号线上的外界干扰信号是被测信号的地和数字电压表的地之间不等电位由两个地之间的电势即共模干扰源产生的.在现场中被测信号与测量仪器间相距很远.这两个地之间的电位差会达到几十伏甚至上百伏对测量干扰很大使仪表不能正常工作有时会损坏仪表.共模干扰在导线与地机壳之间传输属于非对称性干扰共模干扰幅度大.频率高.还可以通过导线产生辐射所造成的干扰较大.消除共模干扰的方法包括:1采用屏蔽双绞线并有效接地2强电场的地方还要考虑采用镀锌管屏蔽3布线时远离高压线更不能将高压电源线和信号线捆在一起走线4不要和电控锁共用同一个电源5采用线性稳压电源或高品质的开关电源纹波干扰小于50mV.●1-5力平衡式压力变换器是怎样工作的为什么它能不受弹性元件刚度变化的影响为什么它能不受弹性元件刚度变化的影响在测量差压时为什么它的静压误差比较大答:a.被测压力P经波纹管转化为力Fi作用于杠杆左端A点使杠杆绕支点O做逆时针旋转稍一偏转位于杠杆右端的位移检测元件便有感觉使电子放大器产生一定的输出电流I.此电流通过反馈线圈和变送器的负载并与永久磁铁作用产生一定的电磁力使杠杆B点受到反馈力Ff形成一个使杠杆做顺时针转动的反力矩.由于位移检测放大器极其灵敏杠杆实际上只要产生极微小的位移放大器便有足够的输出电流形成反力矩与作用力矩平衡.b.因为这里的平衡状态不是靠弹性元件的弹性反力来建立的当位移检测放大器非常灵敏时杠杆的位移量非常小若整个弹性系统的刚度设计的很小那么弹性反力在平衡状态的建立中无足轻重可以忽略不计.●1-6试述差动电容式和硅膜片压阻式压力变送器的工作原理它们与力平衡式压力变送器相比有何优点硅:被测介质的压力直接作用与传感器的膜片上使膜片产生与介质压力成正比的微位移使传感器的电阻值发生变化用电子线路检测这一变化并转换输出一个对应与这一压力的标准测量信号.差:电容式压力变送器主要由完成压力/电容转换的容室敏感元件及将电容转换成二线制4-20mA电子线路板构成当进程压力从从测量容室的两侧或一侧施加到隔离膜片后经硅油灌充液传至容室的重心膜片上重心膜片是个边缘张紧的膜片在压力的作用下发生对应的位移该位移构成差动电容变化并经历电子线路板的调理.震荡和缩小转换成4-20mA信号输入输入电流与进程压力成反比.优点:他们不存在力平衡式变送器必须把杠杆穿出测压室的问题.●1-7试述节流式.容积式.涡流式.电磁式.漩涡式流量测量仪表的工作原理精度范围及使用特点.答:a.节流式.工作原理:根据流体对节流元件的推力或在节流元件前后形成的压差等可以测定流量的大小.差压流量计:根据节流元件前后的压差测流量.精度:正负0.5到1.使用特点:保证节流元件前后有足够长直管段.靶式流量计:使用悬在管道中央的靶作为节流元件.精度:2到3.使用特点:可用于测量悬浮物沉淀物的流体流量.转子流量计:以一个可以转动的转子作为节流元件.使用特点:可从转子的平衡位置高低直接读出流量数值.b.容积式.工作原理:直接安装固定的容积来计量流体.精度:可达2较差时亦可保证0.51.使用特点:适用于高黏度流体的测量.c.涡轮式:工作原理:利用导流器保证流体沿轴向推动涡轮并且根据磁阻变化产生脉冲的输出.精度:0.251.使用特点:只能在一定的雷诺数范围内保证测量精度.由于有转子易被流体中的颗粒及污物堵住只能用于清洁流体的流量测量.d.电磁式:工作原理:以电磁感应定律为基础在管道两侧安放磁铁以流动的液体当作切割磁力线的导体由产生的感应电动势测管内液体的流量.精度:0.51.使用特点:只能测导电液体的流量.e.漩涡式:工作原理:根据漩涡产生的频率与流量的关系测定流量.精度:正负0.2正负1.使用特点:量程比达到30:1可测液体和气体.●1-9试述热导分析仪.红外线分析仪.色谱分析仪及氧化锆氧分析仪的工作原理及用途.答:1热导分析仪的工作原理.热导式气体分析仪多采用半导体敏感元件与金属电阻丝作为热敏元件将其与铂线圈烧结成一体而后与对气体无反应的补偿元件共同形成电桥电路也就是热导式气体分析仪的测量回路对热导系数进行测量.在测量气体组分时热敏元件吸附被测量气体其电导率和热导率就会发生变化元件的散热状态也就随之改变当铂线圈感知元件状态后电阻会相应变化电桥平衡被破坏而输出电压通过对电压的测定即可得到气体测量结果.用途:热导式气体分析仪在工业生产中多应用气体.氨气.二氧化碳和二氧化硫等气体的测定并可作为低浓度可燃性气体的测定工作另外热导式气体分析仪还能够在色谱分析仪中用于其他成分分析.2.红外线气体分析仪的基本原理.其工作原理是基于某些气体对红外线的选择性吸收.红外线分析仪常用的红外线波长为212m.简单说就是将待测气体连续不断的通过一定长度和容积的容器从容器可以透光的两个端面的中的一个端面一侧入射一束红外光然后在另一个端面测定红外线的辐射强度然后依据红外线的吸收与吸光物质的浓度成正比就可知道被测气体的浓度.用途:使用范围宽可分析气体也可分析溶液.色谱分析仪是应用色谱法对物质进行定性.定量分析及研究物质的物理.化学特性的仪器.工作原理是基于色谱法对样品进行检测利用检测器对分离出来的色谱柱进行分析对各成分进行测定.氧化锆氧分析仪工作原理:这是一种利用氧化锆固体电解质特性制成的氧浓差电池传感器在一片氧化锆固体电解质的两个表面分别烧结一层多孔的铂电极并将其置于800℃以上的高温中当上、下两侧的气体中氧浓度不同时在两极间就会出现电动势E称为氧农差电动势.利用此电动势与两侧气体中的氧浓度差的单值关系便可之城氧浓度分析仪.用途:在燃烧控制中得到广泛应用●平衡式压力变送器工作原理:被测压力经过纹波管的作用转化为力Fi作用杠杆的A端杠杆绕O点做逆时针旋转.稍一旋转位于右端的位移检测元件便有感觉位移监测放大器变输出一定的输出电流Io此电流流经反馈线圈和变送器的负载并与永久磁铁作用产生一定的磁力是杠杆在B点受力顺时针转动使杠杆处于平衡状态时输出电流和被测压力成正比由此便可以测出压力.●电容式差压变送器的工作原理:被测压力分别加到左右两个隔离膜片上通过硅油将压力传到测量膜片.在测量膜片左右有两个玻璃凹球面制成的金属固定电极当测量膜片向一边鼓起使它与两个固定的金属电极之间的电容一个增大一个减小通过引线测出这两个电容的变化便可知道差压的数值.●电容式差压变送器与力平衡式差压变送器的区别:它不存在力平衡式必须把杠杆插出测压室的问题.在力平衡式差压变送器中为使输出杠杆既能密封又能转动使用了弹性密封膜片带来了静压误差.●容积式流量计:在金属壳内有一对啮合齿轮当液体自左向右流过通过时再输入压力的作用下产生力矩驱动齿轮转动.主齿轮在力矩的作用下作顺时针得转动带动B齿轮转动将半月形内的液体排出至出口这样连续转动椭圆齿轮每转动一周就像出口排出四个半月形溶剂的液体.测量椭圆齿轮的转速便可知道液体的体积流量累计齿轮的转动圈数便可知道一段时间内流过液体的体积.●P加快系统的动作速度减小超调克服震荡减小系统的稳态误差提高稳态精度但是系统存在静差虽然增大比例系数可以减小静差但是不能消除静差.I积分作用是消除静差但是积分时间常数太大积分作用不明显太小可能引起震荡时系统不稳定增大系统的调节时间动态品质变坏.D微分作用加快系统的响应速度较小调节时间减小超调量但系统抗干扰的能力变弱单独的微分有严重的不足就是对静差毫无抑制的能力因此不能单独使用.调节器的调节规律:输出量与输入量偏差信号之间的函数关系.为了适应工艺过程的启动和提车和发生事故等情况调节器除需要有自动调节的工作状态外还需要在特殊情况下有操作人员切除PID运算控制电路直接根据易仪表的指示作出判断调节调节器的手动工作状态.PID输入电路的作用:输入电路能实现测量信号与给定值的相减获得放大两倍的偏差信号输出电压与公共地线上的压降Vcm1Vcm2无关.输入电路接受两个零线为起点的测量信号和给定信号而输出以Vb10V为起点的电压实现了电平的平移.PID输出电路:是一个电压电流转换电路.将PID1----5V的输出电压变成4----20mA的电流为了保持切换过程中软启动有较好的保持特性必须选用偏置电流极小的运算放大器和漏电极极小的电容器.●2-3PID调节器中比例度p积分时间常数Ti微分时间常数Td积分增益Ki微分增益Kd分别有什么含义在调节器动作过程中分别产生什么影响若令Ti取∞Td取0分别代表调节器处于什么状态答:1在比例积分运算电路中RICI组成输入电路CM为反馈元件.1比例度PCm/CiX100表示在只有比例作用的情况下能使输出量做满量程变化的输入量变化的百分数.2积分时间TiRICITi愈小由积分作用产生一个比例调节效果的时间愈短积分作用愈强.Ti越大积分作用越弱.3积分增益KiCM/CIXAA为放大器增益Ki越大调节静差越小.比例微分运算电路中由RdCd及分压器构成无源比例微分电路.4kd为比例微分调节器输出地最大跳变值与单纯由比例作用产生的输出变化值之比.5微分时间TdKdRdCd.2Ti取无穷时调节器处于PD状态.Td取零时调节器处于PI状态.●2-4什么是PID调节器的干扰系数答:用PIPD串联运算获得PID 调节规律时在整定参数上存在相互干扰的现象常用干扰系数F1Td/Ti表示.●2-5调节器为什么必须有自动/手动切换电路怎样才能做到自动/手动双向无扰切换答:为了适应工艺过程启动.停车或发生事故等情况调节器除需要”自动调节”的工作状态外还需要在特殊情况时能由操作人员切除PID运算电路直接根据仪表指示做出判断操纵调节器输出的”手动”工作状态.在DDZ-III型调节器中自动和手动之间的平滑无扰切换是由比例积分运算器上的开关S1实现的如图1所示其中开关接点”A”为自动调节”M”为软手动操作”H”为硬A””M”手动操作.切换分析:”→持M””A”为保无扰切换.”→:S1.2在MS2把CI接VBVO2以10V起对CI充电但CI右端电位被钳位不变10VA3的V-≈V10V当”M”→”A”两点电位几乎相等所以为无扰切换.”M”→”H”:断开前必然先断开S4M为保持.切换后接入”H”V-与RH的电位相同时则为无扰切换所以切换前应平衡H””M”RPH有条件无扰切换.”→:切换后S41S44瞬间是断开的CM和V-为保持状态所以为无扰切换.●2-7什么是调节器的正反作用调节器的输入电路为什么要采取差动输入方式输出电路是怎样将输出电压转换成4-20mA电流的答:1测量值增加偏差信号e减少调节器输出增加则调节器静态放大放大系数为负KC为负值称正作用调节器反之测量值增加偏差减小调节器输出减小则调节器静态放大系数为正KC为正值称反作用调节器.2由于所有的仪表都用同一个电源供电在公共电源地线上难免出现电压降为了避免这些压降带来误差输入电路需要采用差动输入方式.3调节器的输出电路是一个电压-电流转换器它将PID电路在1-5V间变化的输出电压转换为4-20mA的电流输出电路实际就是一个比例运算器通过强烈的电流负反馈使输出电流保持在4-20mA输出电路的电路图如图2:其中经过运算得出公式1取Rf62.5则当V031-5V时输出电流为4-20mA.●集散控制系统DCS也叫分布式控制系统即控制功能分散操作监视与管理集中主要由操作站现场控制通信网络三大部分组成.其中操作站作为人机接口进行系统的集中监视操作维护与工程组态.现场控制站则是分散执行控制功能他们几只通过内部的高速通道总线相连组成计算机的局域网.控制功能分散操作监视管理集中可以使系统在某个站发生故障时其他回路不受影响不至于系统全部瘫痪.其次集中控制保证了系统实时性的要求让操作人员以最短的时间迅速掌握整个生产过程的状态及时进行整定调节.集中控制的缺点:随着控制功能的集中事故的危险性也集中了当一台控制几百个回路的计算机发生故障时整个生产装置全面瘫痪.●现场总线:现场总线是连接智能测量和控制设备的全数字式双向传输具有多节点分支结构的通信链路.现场总线的优点:首先双向传输通信是我们可以从现场获取大量的信息而且可以根据需要实施远程组态与维护.其次现场总线可以大大节省电缆降低安装费用.最后现场总线的一致性和相互操作性保证了现场总线的开放性互换性●4-1执行器在控制系统中处于什么地位其性能对控制系统的运行有什么影响答:执行器是安全测控中不可缺少的重要部分它在系统中的作用是根据调节器的命令直接控制被测物体的状态和参数.●4-2调节阀有哪些结构形式分别适用于什么场合执行机构是指执行器中的哪一部分执行器选用气开气关的原则是什么答:调节阀根据结构分为九个大类:1单座调节阀适用于泄漏要求严.工作压差小的干净介质场合2双座调节阀适用于泄漏要求不严.工作压差大的干净介质场合3套筒调节阀适用于单座阀场合4角形调节阀适用于泄漏要求些压差不大的干净介质场合及要求直角配管的场合5三通调节阀用于分流和合流及两相流.温度差不大于150℃的场合6隔膜阀适用于不干净介质.弱腐蚀介质的两位切断场合7蝶阀适用于不干净介质和大口径.大流量.大压差的场合8球阀适用于不干净.含纤维介质.可调比较大的控制场合9偏心旋转阀.故适用于不干净介质.泄漏要求小的调节场合执行机构是执行器的推动部分.规则:气开气闭的选择主要从生产安全角度考虑当工厂发生断电或其他事故引起信号压力中断时调节阀的开闭状态应避免损坏设备和伤害操作人员如阀门在此时打开危险性小则宜选气闭式执行器反之则选用气开式执行器.●4-3什么是调节阀的固有流量特性和工作流量特性为什么流量特性的选择对控制系统的工作至关重要答:①在调节阀前后压差固定的情况下得出的流量特性称为固有流量特性也叫理想流量特性.在各种具体的使用条件下阀芯位移对流量的控制特性称为工作流量特性.②从自动控制的角度看调节阀一个最重要的特性是他的流量特性即调节阀阀芯位移与流量之间的关系值得指出调节阀的特性对整个自动调节系统的调节品质有很大的影响.●4-4为什么合理选择调节阀的口径也就是合理确定调节阀的流通能力C非常重要答:在控制系统中为保证工艺操作的正常进行必须根据工艺要求准确计算阀门的流通能力合理选择调节阀的尺寸.如果调节阀的口径选的太大将是阀门经常工作在小开度位置造成调节质量不好.如果口径选的太小阀门完全打开也不能满足最大流量的需要就难以保证生产的正常进行.●4-5电-气阀门定位器含电-气转换器和阀门定位器是怎样工作的它们起什么作用答:①由电动调节器送来的电流I通入线圈该线圈能在永久磁铁的气隙中自由地上下运动当输入电流i增大时线圈与磁铁产生的吸引增大使杠杆作逆时针方向旋转并带动安装在杠杆上的挡板靠近喷嘴改变喷嘴和挡板之间的间隙②使气动执行器能够接收电动调节器的命令必须把调节器输出的标准电流信号转换为20100kPa的标准气压信号.●4-6电动仪表怎样才能用于易燃易爆场所。
仪表自动化习题+答案一、判断题（共100题，每题1分，共100分）1、在生产过程中利用自动控制系统使之按一定规律变化的变量属于被控变量。
A、正确B、错误正确答案：A2、CENTUMCS3000系统中的回路调整画面中，SVL是偏差报警设定值。
A、正确B、错误正确答案：B3、气执行机构薄膜的有效面积越大，执行机构的位移和推力也越大。
A、正确B、错误正确答案：A4、串级控制系统的主回路中，副回路这个环节的特性总是“反”作用方向。
A、正确B、错误正确答案：B5、均匀控制是通过将液位控制器调整在宽比例度和大的积分时间来实现的。
A、正确B、错误正确答案：A6、在西门子PLC中，I3.4是一种按照位存取的操作数的表示方法，其具体含义如下：I：区域标识符，表示输入；3：字节地址；：字节与为地址之间的分隔符；4：位号（0～7）A、正确B、错误正确答案：A7、可编程序控制器的系统程序在断电后需由后备电池保存。
A、正确B、错误正确答案：B8、槽车卸酸时，无须将槽车静电接地。
A、正确B、错误正确答案：B9、直通单座调节阀适用于小口径、低压差、泄漏量要求小的场合。
A、正确B、错误正确答案：A10、TMR(TripleModuleRedundant)的意思是双重模件冗余结构。
A、正确B、错误正确答案：B11、清洁生产通过末端治理污染来实现。
A、正确B、错误正确答案：B12、吹气法测量液位的前提条件是使导管下方有微量气泡出。
A、正确B、错误正确答案：A13、容积式流量表是依据已知固定的容积所排出体的次数来测量流量的仪表。
A、正确B、错误正确答案：B14、比值系数在投运应进行准确计算，运行中不能做调整，以保证流量比的准确。
A、正确B、错误正确答案：B15、对于西门子PLC，可以利用块的比较功能来比较离线和在线的块，但不可以比较硬盘上的两个用户程序的块。
A、正确B、错误正确答案：B16、测量蒸汽流量时，节流装置的取压口方位在管道横截面的水平中心线上半部的90°左右的45°夹角范围内。
第1章（P15）（1）简述过程控制的特点。
Q：1）系统由被控过程与系列化生产的自动化仪表组成；2）被控过程复杂多样，通用控制系统难以设计；3）控制方案丰富多彩，控制要求越来越高；4）控制过程大多属于慢变过程与参量控制；5）定值控制是过程控制的主要形式。
（2）什么是过程控制系统？试用框图表示其一般组成。
Q：1）过程控制是生产过程自动化的简称。
它泛指石油、化工、电力、冶金、轻工、建材、核能等工业生产中连续的或按一定周期程序进行的生产过程自动控制，是自动化技术的重要组成部分。
过程控制通常是对生产过程中的温度、压力、流量、液位、成分和物性等工艺参数进行控制，使其保持为定值或按一定规律变化，以确保产品质量和生产安全，并使生产过程按最优化目标自动进行。
2）组成框图：（3）)单元组合式仪表的统一信号是如何规定的？Q：各个单元模块之间用统一的标准信号进行联络。
1）模拟仪表的信号：气动0.02~0.1MPa、电动Ⅲ型：4~20mADC或1~5V DC。
2）数字式仪表的信号：无统一标准。
（4）试将图1-2加热炉控制系统流程图用框图表示。
Q：是串级控制系统。
方块图：（5）过程控制系统的单项性能指标有哪些？各自是如何定义的？Q：1）最大偏差、超调量、衰减比、余差、调节时间、峰值时间、振荡周期和频率。
2）略（8）通常过程控制系统可分为哪几种类型？试举例说明。
Q：1）按结构不同，分为反馈控制系统、前馈控制系统、前馈-反馈复合控制系统；按设定值不同，分为定值控制系统、随动控制系统、顺序控制系统。
2）略（10）只要是防爆仪表就可以用于有爆炸危险的场所吗？为什么？Q：1）不是这样。
2）比如对安全火花型防爆仪表，还有安全等级方面的考虑等。
（11）构成安全火花型防爆系统的仪表都是安全火花型的吗？为什么？Q：1）是。
2）这是构成安全火花型防爆系统的一个条件。
2、综合练习题（1）简述图1-11所示系统的工作原理，画出控制系统的框图并写明每一框图的输入/输出变量名称和所用仪表的名称。
）P15第1章（（1）简述过程控制的特点。
Q：1）系统由被控过程与系列化生产的自动化仪表组成；2）被控过程复杂多样，通用控制系统难以设计；3）控制方案丰富多彩，控制要求越来越高；4）控制过程大多属于慢变过程与参量控制；5）定值控制是过程控制的主要形式。
（2）什么是过程控制系统？试用框图表示其一般组成。
Q：1）过程控制是生产过程自动化的简称。
它泛指石油、化工、电力、冶金、轻工、建材、核能等工业生产中连续的或按一定周期程序进行的生产过程自动控制，是自动化技术的重要组成部分。
过程控制通常是对生产过程中的温度、压力、流量、液位、成分和物性等工艺参数进行控制，使其保持为定值或按一定规律变化，以确保产品质量和生产安全，并使生产过程按最优化目标自动进行。
2）组成框图：f(t)q(t)u(t)e(t)r(t)y(t)执行器控制器对象_z(t)测量变送装置（3）)单元组合式仪表的统一信号是如何规定的？Q：各个单元模块之间用统一的标准信号进行联络。
1）模拟仪表的信号：气动0.02~0.1、电动Ⅲ型：4~20或1~5V 。
2）数字式仪表的信号：无统一标准。
（4）试将图1-2加热炉控制系统流程图用框图表示。
Q：是串级控制系统。
方块图：（5）过程控制系统的单项性能指标有哪些？各自是如何定义的？Q：1）最大偏差、超调量、衰减比、余差、调节时间、峰值时间、振荡周期和频率。
2）略（8）通常过程控制系统可分为哪几种类型？试举例说明。
Q：1）按结构不同，分为反馈控制系统、前馈控制系统、前馈-反馈复合控制系统；按设定值不同，分为定值控制系统、随动控制系统、顺序控制系统。
2）略（10）只要是防爆仪表就可以用于有爆炸危险的场所吗？为什么？Q：1）不是这样。
2）比如对安全火花型防爆仪表，还有安全等级方面的考虑等。
（11）构成安全火花型防爆系统的仪表都是安全火花型的吗？为什么？Q：1）是。
2）这是构成安全火花型防爆系统的一个条件。
、综合练习题2（1）简述图1-11所示系统的工作原理，画出控制系统的框图并写明每一框图的输入/输出变量名称和所用仪表的名称。
Q：1）图为液位控制系统，由储水箱（被控过程）、液位检测器（测量变送器）、液位控制器、调节阀组成的反馈控制系统，为了达到对水箱液位进行q控制的目的，对液位进行检测，经过液位控制器来控制调节阀，从而调节1（流量）来实现液位控制的作用。
2）框图：et ut )、控制量）控制器输入输出分别为：设定值与反馈值之差3；执(()ut q t ) 、操作变量)(；被控对象的输入行器输入输出分别为：控制量(1q t q t h ；所用仪表为：控、扰动量，被控量() 输出为：操作变量() 21制器（例如控制器）、调节阀、液位测量变送器。
）什么是仪表的信号制？通常，现场与控制室仪表之间采用直流电流信2（．号、控制室内部仪表之间采用直流电压信号，这是为什么？Q：1）自动化仪表的信号制是指在成套系列仪表中，各个仪表的输入/输出信号均采用某种统一的标准形式，使各个仪表间的任意连接成为可能。
2）略（3）某化学反应过程规定操作温度为800℃，最大超调量小于或等于5﹪，要求设计的定值控制系统，在设定值作阶跃干扰时的过渡过程曲线如下图所示。
要求：1）计算该系统的稳态误差、衰减比、最大超调量和过渡过程时间。
2）说明该系统是否满足工艺要求。
yB=850?810=40=820?810=10810) = ℃，设定值800℃, 1Q：）由上图可得(∞21er y(∞) =800℃-810℃= 稳态误差) = (∞?? 10℃衰减比：，最大超调量：左右17 过渡过程时间：大概在℃，而最后趋）虽然该系统最大超调满足要求，然而在规定操作温度为2800℃，因此不满足工艺要求。
于稳定的值却为810（4）图1-13所示为一类简单锅炉汽包水位控制流程图，试画出该控制系统框图，并说明其被控过程、被控参数、控制参数和干扰参数各是什么？Q：1）控制系统框图：被控过程：加热器+汽包被控参数：汽包水位控制参数：上水流量干扰参数：蒸汽流量变化）P702章（第、基本练习题1（3）某台测温仪表测量的上下限为500~1000℃，它的最大绝对误差为±2℃，试确定该仪表的精度等级。
：仪表的引用误差，其精度Q级。
0.4等级为（4）某台测温仪表测量的上下限为100~1000℃，工艺要求该仪表指示值的误差不超过±2℃，应选精度等级为多少的仪表才能满足工艺要求？Q：工艺允许的仪表引用误差为=级的仪表才能满足。
0.2应选（5）有一台Ⅲ型两线制差压变送器，已知其量程为20~100，当输入信号为40和80时，变送器的输出分别是多少？Q：1）8；2）16.（6）设有某Ⅲ型毫伏输入变送器，其零点迁移值6 ，量程为12 。
现已知变送器的输出电流为12 。
试问：被测信号为多少毫伏？Q：12（12）某被测温度信号在40~80℃范围内变化，工艺要求测量误差不超过±1%，现有两台测温仪表，精度等级均为0.5级，其中一台仪表的测量范围为0~100℃，另一台仪表的测量范围为0~200℃，试问这两台仪表能否满足上述测量要求？Q：工艺允许的最大绝对误差=℃。
，0.5级精度不可以满足；1）使用0~100℃的仪表，则，0.5级精度不可以满足；）使用20~200℃的仪表，则（13）热电偶测温时为什么要进行冷端温度补偿？其补偿方法常采用哪几种？）采用补偿导线可把热电偶的冷端从温度较高和不稳定的地方，延伸到1：Q．温度较低和比较稳定的操作室内，但冷端温度还不是0℃，而工业上常用热电偶的关系曲线是在冷端温度t=0℃情况下得到的，与它配套使用的仪表也0是根据这一关系曲线进行刻度的。
而操作室的温度往往不是0℃，这样测量结果就会有误差，因此需要进行冷端温度的校正。
（解决冷端温度不为零的问题） 2）常用的有查表法、电桥补偿法。
（14）热电阻测温电桥中的三线制接法为什么能减小环境温度变化对测温精度的影响？Q：因为用热电阻测温时，热电阻要安装在被测温度的现场，而电桥中的其它电阻连同仪表一起则安装在控制室。
现场与控制室之间有一定的距离，因此连接热电阻的导线的电阻往往不可忽略，若采用普通的二线制接法，则连接热电阻的两根导线都分布在电桥的一个桥臂上，因此，连接导线的电阻随着环境温度的变化而变化，将同热电阻阻值的变化一起加在平衡电桥的一个桥臂上，这会使测量产生较大的误差。
采用三线制接法可以减少甚至抵消连接导线电阻对测量结果造成的误差。
、综合练习题2（1）某一标定为100~600℃的温度计出厂前经校验，各点的测量结果值如下：试求该仪表的最大绝对误差。
）1．确定该仪表的精度等级。
）2经过一段时间后，仪表的最大绝对误差为±7℃，问此时仪表的精度）3等级为多少？）取中的最大值，计算可知最大绝对误差等于±1：6℃。
Q，符合21.5）仪表引用误差级精度。
，符合31.5）仪表引用误差级精度。
（2）用分度号100的热电阻测温，却错查了50的分度表，得到的温度是150℃。
问实际温度是多少？Q：1）查50的分度表，找出与150℃对应的电阻值82.13?；查100的分度表，找出与82.13?对应的温度值，约为－45℃。
（3）若被测压力的变化范围为0.5~1.4，要求测量误差不大于压力示值的±5%。
可供选用的压力表规格：量程为0~1.6 ，0~2.5 ，0~4，精度等级为1.0、1.5、2.5。
试选择合适量程和精度的压力表。
Q：最大工作压力不超过仪表量程的2/3，则可选择0~2.5范围。
允许的最允许的最大引用误差：，0.025±0.5*5±，大绝对误差：级精度等级。
可选择1.0）用差压变送器与标准孔板配套测量管道介质流量。
若差压变送器量程5（．4~20，相应流量为0~320m为10，对应43。
求差压变送器输出信输出信号为时，对应的差压值及流量值各是多少？号为8，对应的差压值为25008Q：因为未加开方器。
流量与差压的平方根成正比。
3。
160 m流量则为、设计题3（1）用分度号为K的镍铬-镍硅热电偶测量温度，在无冷端温度补偿的情况下，显示仪表指示值为600℃，此时冷端温度为50℃。
试问：实际温度是多少？如果热端温度不变，使冷端温度为20℃时，此时显示仪表指示值应为多少？Q：1）查K分度表，知600℃对应的热电势为24.902,由题意可知这热电势是由热端温度为t℃，冷端温度为50℃的K热电偶产生的，即，又查K表知，∴，再查K表得t约为648℃。
2），再查K表，与26.126热电势对应的温.℃度为628.8（2）某容器的正常工作压力范围为1.0~1.5，工艺要求就地指示压力，并要求测量误差小于被测压力的±5%，试选择一个合适的压力表（类型、量程、精度等级），并说明理由。
Q：1）类型：可使用弹簧管压力计。
2）最大工作压力不超过仪表量程的2/3，则可选择0~2.5范围；又由于最小工作压力1.0大于仪表量程的1/3，所选范围是合适的。
：差误用引大最的许允，0.05±1.0*5±：差误对绝大最的许允）3．，可选择1.5级精度等级。
（4）某控制系统中有一个量程为20~100、精度等级为0.5级的差压变送器，在校验时发现，该仪表在整个量程范围内的绝对误差变化范围为－0.50.4 ，试问：该变送器能否直接被原控制系统继续使用？为什么？Q：不能。
因为其最大绝对误差为－0.5，其引用误差，超出了原先设计的精度要求0.5级的范围。
）P1083章（第、基本练习题1（1）在过程控制中，哪些仪表是属于过程控制仪表？在过程控制系统中，大多数调节器是电动的，而执行器多数是气动的，这是为什么？气动单元组合仪表与电动单元组合仪表各单元之间的标准统一信号又是如何规定的？Q：1）在过程控制中，过程控制仪表：调节器、电/气转换器、执行器、安全栅等。
2）调节器选电动的因为电源的问题容易解决，作用距离长，一般情况下不受限制；调节精度高，还可以实现微机化。
执行器多数是气动的，因为执行器直接与控制介质接触，常常在高温、高压、深冷、高粘度、易结晶、闪蒸、汽蚀、易爆等恶劣条件下工作，选气动的执行器就没有电压电流信号，不会产生火花，这样可以保证安全生产和避免严重事故的发生。
3）气动仪表的输入输出模拟信号统一使用0.02~0.1 的模拟气压信号。
电动仪表的输入输出模拟信号有直流电流、直流电压、交流电流和交流电压四种。
过程控制系统的模拟直流各国都以直流电流和直流电压作为统一标准信号。
．电流信号为4~20 ，负载250 Ω；模拟直流电压信号为1~5V 。
（2）某比例积分调节器的输入、输出范围均为4~20 ，若设δ=100%、2，稳态时其输出为6；若在某一时刻输入阶跃增加1，试求经过4后调节器的输出。
