自 控 仪 表 流 程 图 常 用 文 字 代 号

常用仪表、控制图形符号根据国家行业标准HG20505-92《过程检测和控制系统用文字代号和图形符号》，参照GB2625-81国家标准、化工自控常用图形及文字代号如下。

一、图形符号1、 测量点测量点（包括检出元件）是由过程设备或管道符号引到仪表圆圈的连接引线的起点，一般无特定的图形符号，如图1-2-1(a)所示。

(a)(b) 图1-2-1 测量点若测量点位于设备中，当有必要标出测量点在过程设备中的位置时，可在引线的起点加一个直径为2 mm 的小圆符号或加虚线，如图1-2-1（b ）所示。

必要时，检出元件或检出仪表可以用表1-2-2所列的图形符号表示。

2、 连接线图形符号仪表圆圈与过程测量点的连接引线，通用的仪表信号线和能源线的符号是细实线。

当有必要标注能源类别时，可采用相应的缩写标注在能源线符号之上。

例如AS-014为0.14MPA的空气源，ES-24DC为24B的直流电源。

当通用的仪表信号线为细实线可能造成混淆时，通用信号线符号可在细实线上加斜短划线（斜短划线与细实线成45度角）。

仪表连接图形符号见表1-2-1。

表1-2-1 仪表连线符号表3、仪表图形符号仪表图形符号是直径为12mm（或10mm）的细实线圆圈。

仪表位号的字母或阿拉伯数字较多，圆圈内不能容纳时，可以断开。

如图1-2-2（a）。

处理两个或多个变量，或处理一个变量但有多个功能的复式仪表，可用相切的仪表圆圈表示，如图1-2-2（b）所示。

当两个测量点引到一台复式仪表上而两个测量点在图纸上距离较远或不在同一图纸上，则分别用两个相切的实线圆圈和虚线圆圈表示，见图1-2-2（c）所示。

（a） (b) (c)图1-2-2 仪表图形符号分散控制系统（双称集散控制系统）仪表图形符号是直径为12mm（或10mm）的细实线圆圈，外加与圆圈相切细实线方框，如图1-2-3（a）所示。

作为分散控制系统的计算机功能图形符号，是对角线长为12mm（或10mm）的细实线六边B形，如图1-2-3（b）所示。

仪表流程图中常用图例符号PI ：代表压力显示PT:代表压力变送PIT:压力显示变送TI :代表温度显示TE:温度测量元件TT:代表温度变送圆圈加文字:代表就地表方框圆圈加文字：代表控制室显示（DCS带报警CW代表循环冷却水CW:R 代表循环冷却水回水CR为中控按钮HS为电机现场起停按钮。

LSH现场高开关LAH液位高报警（但是从流程图上看应该是低报警更合理，毕竟压缩机入口分离罐应该有一定液封才合理呀）LSHH高高报警或者联锁开关（单圆圈是现场仪表、外带方框是中控信号）KV是顺控阀门（当然中控人员有权限自己也可以开关）HPV高点放空LPD低点排放衷1-1 仪我功能字母代号功能，可选用流量或差压变送器及记录仪.表1-3仪表类型及安装位置的图形符号k表1-4仪表能源字母组合标志表1-5 仪表连接线图形符号表1-6 部分流■测■仪表的图形符号表1-15序号加热炉2 立式加热炉炉类图例序号3 空气预热器4 组合式立武炉（箱式炉）n3Λ 1- 1<⅜环琳迢缶停J表1-17 容器和確的图例≡ 1-18泵和压缩机图例序号名利：1 电动离心亲或电动Λ⅛涡采2 气动禺＜' M3 电动徉釵泵4 气动往红礙5 浸没泵T气动往曩压缩机(⅛)JO41动周心压缩机气动痢心压缩机最凤机VALVESPLUG VALVE CLOSECHECK VALVEr¼l STOP CHECK VALVEBUTTERFLV VALVE CQa BALL VALVE(⅛厶WAY VALVEExCESS FLOW VALVEO ROTARY VALVEc⅛POST INDICATOR VALVEDlAPHRAGM VALVEOd PlNCH VALVE∏<⅞MlNlMUM FLOW /BYPASS(ARC= AUTOMATIC RECYCLE CONTROL)Cx3 GATE VALVEGATE VALVE CLOSEGLOBE VALVEGLOBE VALVE CLoSE Of2NEEDLE VALVENEEDLE VALVE CLOSE 3 WAY VALVE ANGLE VALVE ANGLE VALVE CLOSE RAM VALVESLlDE VALVE METERlNG COKEDeC PLUG VALVE -φ-KNlFE VALVEBALL VALVE CLOSEC⅛ORBlT VALVEORBIT VALVE CLOSE①功能标志只表示仪表的功能，不表示仪表的结构•例如，要实现FR （流量记录）②功能标志的首位字母选择应与被测变量或引发变量相对应，可以不与被处理变量相符．例如，某液位控制系统中的控制阀，其功能标志应为LV,而不是FV.③功能标志的首位字母后面可以附加一个修饰字母，使原来的被测变量变成一个新变量。

常用图例符号第一节 常用仪表、控制图形符号根据国家标准HG 20505－92《过程检测和控制系统用文字代号和图形符号》，参照GB2625－81国家标准，化工自控常用图形及文字代号如下。

一、图形符号 1．测量点测量点（包括检出元件）是由过程设备或管道符号引到仪表圆圈的连接引线的起点，一般无特定的图形符号，如图1（a ）所示。

图1测量点图(a)图(b)测量点测量点若测量点位于设备中，当有必要标出测量点在过程设备中的位置时，可在引线地起点加一个直径为2mm 的小圆或加虚线，如图1（b ）所示。

必要时，检出元件或检出仪表可以用表2所列的图形符号表示。

2．连接线图形符号仪表圆圈与过程测量点的连接引线，通用的仪表信号线和能源线的符号是细实线。

汉有必要标注能源类别时，可采用相应的缩写标注在能源线符号之上。

例如AS-0.14为0.14MPa 的空气源，ES-24DC 为24V 的直流电源。

当通用的仪表信号线为细实线可能造成混淆时，通用信号线符号可在细实线上加斜短划线（斜短划线与细实线成45°角）。

仪表连接线图形符号见表1。

表1　仪表连线符号表气压信号线6电信号线或短划线与细实线成45°角，下同导压毛细管8液压信号线9电磁、辐射、热、光、声波等信号线（有导向）10电磁、辐射、热、光、声波等信号线（无导向）11内部系统链（软件或数据链）1机械链13二进制电信号14二进制气信号15当有必要区分信号线的类型时3．仪表图形符号仪表图形符号是直径为12mm （或10mm ）的细实线圆圈。

仪表位号的字母或阿拉伯数字较多，圆圈内不能容纳时，可以断开，如下图2（a ）所示。

处理两个或多个变量，或处理一个变量但有多个功能的复式仪表，可用相切的仪表圆圈表示，如图2（b ）所示。

当两个测量点引到一台复式仪表上，而两个测量点在图纸上距离较远或不在同一图纸上，则分别用两个相切的实线圆圈和虚线圆圈表示，见图2（c ）所示。

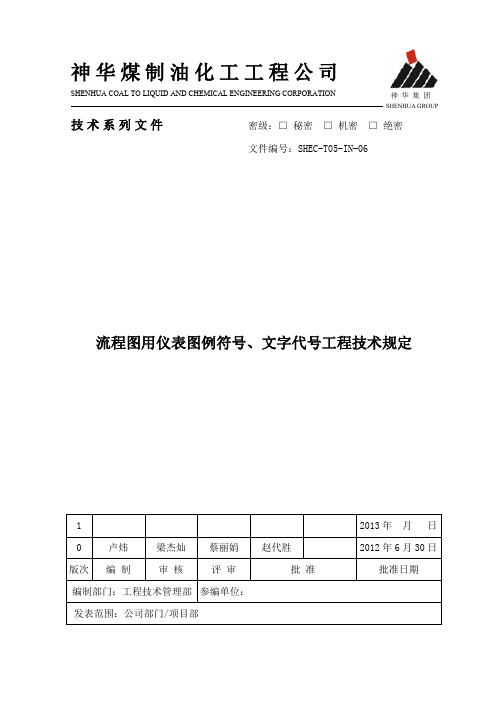

神华煤制油化工工程公司文件编号：SHEC-T05-IN-06 流程图用仪表图例符号、文字代号工程技术规定编制单位：神华煤制油化工工程公司说明：(1) 本程序文件知识产权属为中国神华煤制油化工有限公司所有，未经授权许可或批准，不得对公司以外任何组织或个人提供；任何外部组织或个人擅自获取、使用、转让本程序文件的行为均属侵权。

(2) 本程序文件执行解释权在工程技术管理部。

(3) 本标准文件自批准之日起发布实施。

目录1总则 (1)2术语和定义 (1)3P&ID中仪表内容要求及图例符号定义 (1)4仪表位号 (9)1 总则1.1 目的为规范和统一中国神华煤制油化工有限公司XXX项目的管道及仪表流程图（P&ID）的仪表内容深度及其表示方式等，特编制本规定。

1.2 范围1.2.1 本规定需与管道及仪表流程图图例符号结合使用，本文对下列内容进行了规定：（1）管道及仪表流程图（P&ID）中仪表内容的绘制要求及仪表图例符号定义。

（2）仪表位号的编制规定及文字、代号定义。

1.2.2 本规定适用于本项目中所有装置中的仪表及控制系统的设计。

2 术语和定义2.1 一般定义承包商：指完成项目的所有或部分设计、工程、采购、施工、开车的成员。

制造商/供货商：是指制造或提供设备以及履行由承包商指定的服务职责的成员。

业主：是指本项目发起人，也包括被本项目发起人授权的代表业主的代理或顾问机构。

2.2 缩写DCS 分散型控制系统IPF 仪表保护功能SIS 安全仪表系统P&ID 管道及仪表流程图PFD 工艺流程图SIL 安全度等级TSO 紧密关闭。

按IEC 60534-4为ClassⅤ或ClassⅥCCS 压缩机组控制系统（Compressor Control System）PLC 可编程序控制系统AMS 设备管理系统GDS 可燃性气体、有毒性气体检测系统APC 先进控制CCR 中央控制室FRR 现场机柜室MCC 电机控制中心UPS 不间断电源LCD 液晶显示器3 P&ID中仪表内容要求及图例符号定义3.1 P&ID中仪表内容要求3.1.1 在P&ID中应用仪表图形符号、文字代号及必要的文字说明表示所有仪表回路的过程检测和控制系统，工艺要求的被测工艺参数与功能，以及要显示的信息等；P&ID中的仪表内容应与PFD的控制方案等内容相一致。

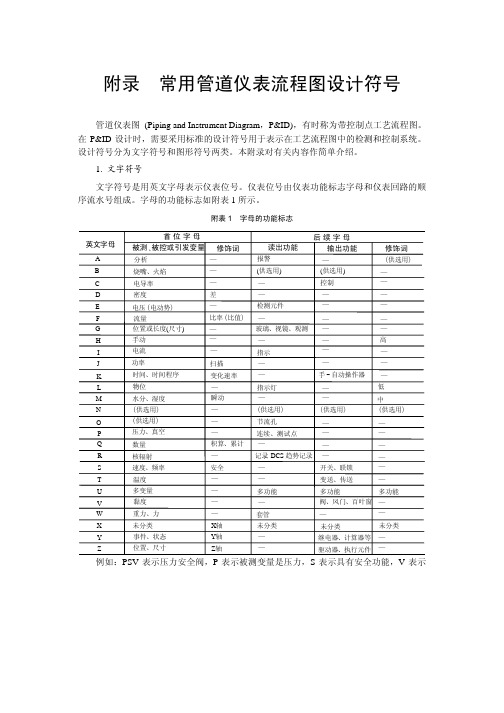

附录 常用管道仪表流程图设计符号管道仪表图(Piping and Instrument Diagram，P&ID)，有时称为带控制点工艺流程图。

在P&ID设计时，需要采用标准的设计符号用于表示在工艺流程图中的检测和控制系统。

设计符号分为文字符号和图形符号两类。

本附录对有关内容作简单介绍。

1. 文字符号文字符号是用英文字母表示仪表位号。

仪表位号由仪表功能标志字母和仪表回路的顺序流水号组成。

字母的功能标志如附表1所示。

附表1 字母的功能标志例如：PSV表示压力安全阀，P表示被测变量是压力，S表示具有安全功能，V表示过程控制与自动化仪表·400· ·400·控制阀；TT 表示表示温度变送器，第一个字母T 表示被测变量是温度，第二个字母T 表示变送器；TS 表示温度开关，第一个字母T 表示温度，S 表示开关；ST 表示转速变送器， S 表示被测变量是转速，T 表示变送器。

后续字母Y 表示该仪表具有继电器、计算器或转换器的功能。

例如，可以是一个放大器或气动继电器等，也可以是一个乘法器，或加法器，或实现前馈控制规律的函数关系等，也可以是电信号转换成气信号的电气转换器，或频率-电流转换器或其他的转换器。

在P&I D 中，一个控制回路可以用组合字母表示。

例如，一个温度控制回路可表示为TIC ，或简化为T 。

它表示该控制回路由TT 温度变送器、TE 温度检测元件、TC 温度控制器、TI 温度指示仪表、TY 电气阀门定位器和TV 气动薄膜控制阀组成。

2. 图形符号图形符号用于表示仪表的类型、安装位置、操作人员可否监控等功能。

基本图形符号如附表2所示。

附表2 基本图形符号当后续字母是Y 时，仪表的附加功能图形符号如附表3所示。

信号转换是指信号类型的转换。

例如，模拟信号转换成数字信号用A/D 表示；电流信号转换成气信号，用I/P 表示等。

信号切换是对输入信号的选择。
