常用图例符号第一节 常用仪表、控制图形符号根据国家标准HG 20505－92《过程检测和控制系统用文字代号和图形符号》，参照GB2625－81国家标准，化工自控常用图形及文字代号如下。
一、图形符号 1．测量点测量点（包括检出元件）是由过程设备或管道符号引到仪表圆圈的连接引线的起点，一般无特定的图形符号，如图1（a ）所示。
图1测量点图(a)图(b)测量点测量点若测量点位于设备中，当有必要标出测量点在过程设备中的位置时，可在引线地起点加一个直径为2mm 的小圆或加虚线，如图1（b ）所示。
必要时，检出元件或检出仪表可以用表2所列的图形符号表示。
2．连接线图形符号仪表圆圈与过程测量点的连接引线，通用的仪表信号线和能源线的符号是细实线。
汉有必要标注能源类别时，可采用相应的缩写标注在能源线符号之上。
例如AS-0.14为0.14MPa 的空气源，ES-24DC 为24V 的直流电源。
当通用的仪表信号线为细实线可能造成混淆时，通用信号线符号可在细实线上加斜短划线（斜短划线与细实线成45°角）。
仪表连接线图形符号见表1。
表1 仪表连线符号表气压信号线6电信号线或短划线与细实线成45°角，下同导压毛细管8液压信号线9电磁、辐射、热、光、声波等信号线（有导向）10电磁、辐射、热、光、声波等信号线（无导向）11内部系统链（软件或数据链）1机械链13二进制电信号14二进制气信号15当有必要区分信号线的类型时3．仪表图形符号仪表图形符号是直径为12mm （或10mm ）的细实线圆圈。
仪表位号的字母或阿拉伯数字较多，圆圈内不能容纳时，可以断开，如下图2（a ）所示。
处理两个或多个变量，或处理一个变量但有多个功能的复式仪表，可用相切的仪表圆圈表示，如图2（b ）所示。
当两个测量点引到一台复式仪表上，而两个测量点在图纸上距离较远或不在同一图纸上，则分别用两个相切的实线圆圈和虚线圆圈表示，见图2（c ）所示。
常用图例符号第一节 常用仪表、控制图形符号根据国家标准HG 20505－92《过程检测和控制系统用文字代号和图形符号》，参照GB2625－81国家标准，化工自控常用图形及文字代号如下。
一、图形符号 1．测量点测量点（包括检出元件）是由过程设备或管道符号引到仪表圆圈的连接引线的起点，一般无特定的图形符号，如图1（a ）所示。
图1测量点图(a)图(b)测量点测量点若测量点位于设备中，当有必要标出测量点在过程设备中的位置时，可在引线地起点加一个直径为2mm 的小圆或加虚线，如图1（b ）所示。
必要时，检出元件或检出仪表可以用表2所列的图形符号表示。
2．连接线图形符号仪表圆圈与过程测量点的连接引线，通用的仪表信号线和能源线的符号是细实线。
汉有必要标注能源类别时，可采用相应的缩写标注在能源线符号之上。
例如AS-0.14为0.14MPa 的空气源，ES-24DC 为24V 的直流电源。
当通用的仪表信号线为细实线可能造成混淆时，通用信号线符号可在细实线上加斜短划线（斜短划线与细实线成45°角）。
仪表连接线图形符号见表1。
表1 仪表连线符号表气压信号线6电信号线或短划线与细实线成45°角，下同导压毛细管8液压信号线9电磁、辐射、热、光、声波等信号线（有导向）10电磁、辐射、热、光、声波等信号线（无导向）11内部系统链（软件或数据链）1机械链13二进制电信号14二进制气信号15当有必要区分信号线的类型时3．仪表图形符号仪表图形符号是直径为12mm （或10mm ）的细实线圆圈。
仪表位号的字母或阿拉伯数字较多，圆圈内不能容纳时，可以断开，如下图2（a ）所示。
处理两个或多个变量，或处理一个变量但有多个功能的复式仪表，可用相切的仪表圆圈表示，如图2（b ）所示。
当两个测量点引到一台复式仪表上，而两个测量点在图纸上距离较远或不在同一图纸上，则分别用两个相切的实线圆圈和虚线圆圈表示，见图2（c ）所示。
常用仪表、控制图形符号根据国家行业标准HG20505—92《过程检测和控制系统用文字代号和图形符号》，参照GB2625-81国家标准、化工自控常用图形及文字代号如下。
一、图形符号1、测量点测量点（包括检出元件）是由过程设备或管道符号引到仪表圆圈的连接引线的起点，一般无特定的图形符号，如图1—2—1（a)所示.（a）(b)图1-2—1 测量点若测量点位于设备中,当有必要标出测量点在过程设备中的位置时,可在引线的起点加一个直径为2 mm的小圆符号或加虚线，如图1-2-1（b）所示。
必要时，检出元件或检出仪表可以用表1—2—2所列的图形符号表示.2、连接线图形符号仪表圆圈与过程测量点的连接引线，通用的仪表信号线和能源线的符号是细实线。
当有必要标注能源类别时，可采用相应的缩写标注在能源线符号之上。
例如AS-014为0。
14MPA的空气源，ES—24DC为24B的直流电源。
当通用的仪表信号线为细实线可能造成混淆时，通用信号线符号可在细实线上加斜短划线（斜短划线与细实线成45度角)。
仪表连接图形符号见表1-2—1.表1—2—1 仪表连线符号表3、仪表图形符号仪表图形符号是直径为12mm （或10mm)的细实线圆圈.仪表位号的字母或阿拉伯数字较多,圆圈内不能容纳时，可以断开。
如图1—2-2(a ）。
处理两个或多个变量，或处理一个变量但有多个功能的复式仪表，可用相切的仪表圆圈表示，如图1-2-2（b ）所示.当两个测量点引到一台复式仪表上而两个测量点在图纸上距离较远或不在同一图纸上,则分别用两个相切的实线圆圈和虚线圆圈表示，见图1-2-2（c ）所示。
（a ） （b ） (c ） 图1-2—2 仪表图形符号分散控制系统（双称集散控制系统）仪表图形符号是直径为12mm （或10mm)的细实线圆圈，外加与圆圈相切细实线方框，如图1-2-3（a ）所示。
作为分散控制系统的计算机功能图形符号，是对角线长为12mm （或10mm ）的细实线六边B形，如图1—2-3（b ）所示。
自动化仪表字母代号组合含义最强解析在自动化领域，仪表扮演着至关重要的角色。
它们是我们监控和控制系统运行的关键工具，而理解这些仪表背后的字母代号和组合含义，对于正确使用和维护这些设备具有至关重要的意义。
我们来看一些常见的字母代号和它们的含义：P、I、D代表比例、积分、微分控制在自动化控制系统中，这三个字母代号经常被用来描述控制器的类型和其工作方式。
P代表比例控制，I代表积分控制，D代表微分控制。
这些控制器的作用分别是：P控制器：根据偏差的大小来调整控制输出。
偏差越大，输出也越大。
I控制器：根据偏差的存在时间来调整控制输出。
偏差存在的时间越长，输出越大。
D控制器：根据偏差的变化速度来调整控制输出。
偏差的变化速度越快，输出越大。
PID控制器：结合了P、I、D三种控制器的优点，形成一个闭环控制系统，以实现对输出信号的精确调整。
S、M代表开关型、调节型仪表S型仪表代表开关型仪表，主要用于对系统进行开关控制。
这类仪表的输出为离散的开关信号，如ON/OFF、HIGH/LOW等。
M型仪表代表调节型仪表，主要用于对系统进行连续的调节控制。
这类仪表的输出为模拟信号，可以根据输入的变化而连续变化。
在理解和使用这些字母代号时，我们需要结合具体的设备和系统需求来进行解读和应用。
我们还需要了解各种不同类型的仪表在系统中的作用和优缺点，以便在设计和维护过程中做出最佳的决策。
理解和掌握自动化仪表的字母代号和组合含义，对于工程师和技术人员来说是非常重要的。
这不仅可以帮助我们更好地理解和使用这些设备，还可以帮助我们更好地设计和维护整个自动化系统。
在当今的工业生产中，自动化仪表扮演着至关重要的角色。
它不仅提高了生产效率，也使得生产过程更加精准和可靠。
为了更好地理解和应用自动化仪表，以下是一些关于自动化仪表的基本试题。
自动化仪表是一种能够自动完成测量、显示、记录或控制任务的仪器。
它可以帮助我们快速、准确地获取和处理各种工业生产过程中的参数，如温度、压力、流量、物位等。
第二章 常用图例符号第一节 常用仪表、控制图形符号根据国家行业标准HG20505—92《过程检测和控制系统用文字代号和图形符号》,参照GB —2625—81国家标准，化工自控常用图形文字代号如下。
一、图形符号 1．测量点测量点（包括检出元件）是由过程设备或管道符号 引到仪表圆圈的连接引线的起点,一般无特定的图形符] 号,如图1-2—1(a ）所示.若测量点位于设备中，当有必要标出测量点在过程 设备中的位置时，可在引线的起点加一个直径为2mm 的 小圆符号或加虚线,如图1-2—1（b ）所示.必要时， 检出元件或检出仪表可以用用1—2-2所列的图形符号 表示.2．连接线图形符号仪表圆圈与过程测量点的连接引线,通用的仪表 信号线和能源线的符号是细实线。
当有必要标注能源类别时，可采用相应的缩写标注在能源线符号之上。
例如AS —0.14为0.14MPa 的空气源，ES-24DC 为24V 的直流电源.当通用的仪表信号线为细实线可能造成混淆时,通用信号线符号可在细实线上加斜短划线(斜短划线与细实线成45º角)仪表连接线图形符号见表1-2-1。
3．仪表图形符号仪表图形符号地直径为12mm （或10mm ）的细实线圆圈。
仪表位号的字母或阿拉伯数字较多,圆圈不能容纳时，可以断开。
如图1—2-2(a)所示。
处理两个或多个变量，或处理一个变量但有多个功能的复式仪表，可用相切的仪表圆圈表示，如图1—2-2（b ）所示.当两个测量点引到一台复式仪表上,而两个测量点在图纸上距离较远或不在同一张图纸上，则分别用两个相切的实线圆圈和虚线圆圈表示，见图1-2—2（c ）所示。
分散控制系统(又称集散控制系统径为12mm(或10mm)的细实线圆圈，外加与圆圈相切的细实线方框，如图1-2-3（a)所示。
作为分散控制系统一个部件的计算机可编程序逻辑控制器功能图形符号如图1-2—3所示，外四方形边长为12mm(或10mm).其他仪表功功能图形符号见表1—2—2。

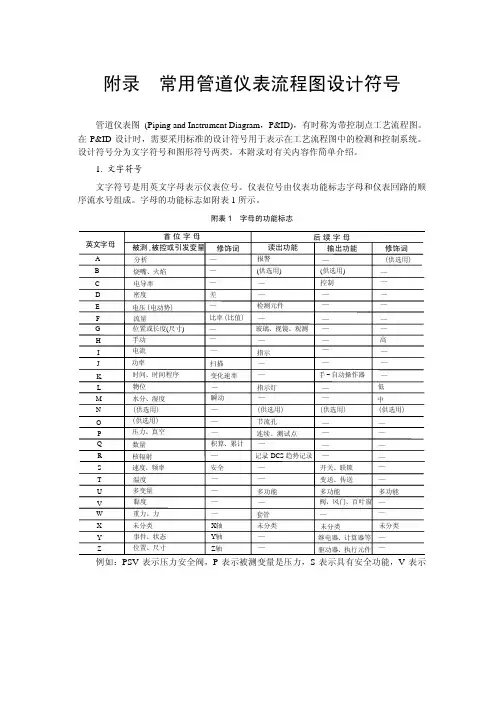

附录 常用管道仪表流程图设计符号管道仪表图(Piping and Instrument Diagram，P&ID)，有时称为带控制点工艺流程图。
在P&ID设计时，需要采用标准的设计符号用于表示在工艺流程图中的检测和控制系统。
设计符号分为文字符号和图形符号两类。
本附录对有关内容作简单介绍。
1. 文字符号文字符号是用英文字母表示仪表位号。
仪表位号由仪表功能标志字母和仪表回路的顺序流水号组成。
字母的功能标志如附表1所示。
附表1 字母的功能标志例如：PSV表示压力安全阀，P表示被测变量是压力，S表示具有安全功能，V表示过程控制与自动化仪表·400· ·400·控制阀；TT 表示表示温度变送器，第一个字母T 表示被测变量是温度，第二个字母T 表示变送器；TS 表示温度开关，第一个字母T 表示温度，S 表示开关；ST 表示转速变送器， S 表示被测变量是转速，T 表示变送器。
后续字母Y 表示该仪表具有继电器、计算器或转换器的功能。
例如，可以是一个放大器或气动继电器等，也可以是一个乘法器，或加法器，或实现前馈控制规律的函数关系等，也可以是电信号转换成气信号的电气转换器，或频率-电流转换器或其他的转换器。
在P&I D 中，一个控制回路可以用组合字母表示。
例如，一个温度控制回路可表示为TIC ，或简化为T 。
它表示该控制回路由TT 温度变送器、TE 温度检测元件、TC 温度控制器、TI 温度指示仪表、TY 电气阀门定位器和TV 气动薄膜控制阀组成。
2. 图形符号图形符号用于表示仪表的类型、安装位置、操作人员可否监控等功能。
基本图形符号如附表2所示。
附表2 基本图形符号当后续字母是Y 时，仪表的附加功能图形符号如附表3所示。
信号转换是指信号类型的转换。
例如，模拟信号转换成数字信号用A/D 表示；电流信号转换成气信号，用I/P 表示等。
信号切换是对输入信号的选择。
自控专业工程设计用图形符号和文字代号Symbols and indentiers for engineering design of instrumentationHG/T20637.2-1998编制单位：中国五环化学工程公司批准部门：国家石油和化学工业局实施日期：一九九年一月一日编制人：安铁夫孙建文审核人：高欣王大正宋孝先端木贤目录1 总则1略2略3相关标准如下：3.1ISA5.2 过程操作用二进制逻辑图3.2ISA5.4 仪表回路图3.3ISA5.5 过程显示图形符号3.4IEC617 第12部分二进制逻辑单元3.5HG20505 过程检测和控制系统用文字代号和图形符号在执行本规定时，尚应符合国家现行有关标准的规定。
2 仪表回路图图形符号1概述1.1略1.2仪表回路图应采用双线画法。
问题1：什么是双线画法？2图形符号2.1略2.2端子板或穿板接头等图形符号的尺寸有设计者根据需要和图纸大小确定。
2.3仪表信号屏蔽线图形符号用细实线椭圆表示如下。
2.4端子板或穿板接头等图形符号表示如下。
2.5仪表端子或者通道编号可以是字母、数字或者两者，应是制造厂指定的字母、数字编号。
图形符号表示如下：2.6仪表系统能源：2.6.1电源应标注供电箱及供电回路的编号，可标注电源类别及规格。
2.6.2气源可标注气源类别及压力。
2.6.3液压源可标注液压源压力。
2.73示例3.1采用气动仪表的仪表回路图示例，图2.3.13.2采用电动仪表的仪表回路图示例，图2.3.23.3采用DCS系统的仪表回路图示例，图2.3.33逻辑图图形符号1概述：略2符号的组成2.1方框或方框的组合和一个或多个限定符号组成2.2标在符号以外的字母,(I输入,O输出)不是符号的组成部分,仅作为逻辑元件输入端和输出端的参考.2.3符号的使用2.3.1逻辑系统可以仅使用”基本”逻辑符号,或者配合使用”非基本”逻辑符号构成。
2.3.2逻辑图的深度取决于使用意图。
