线管预埋技术交底

一、工程基本信息1. 工程名称：________________________2. 施工单位：________________________3. 施工地点：________________________4. 交底日期：________________________5. 交底人：________________________6. 接收人：________________________二、施工内容1. 工作内容和范围：（1）线管预埋的测量放线、定位；（2）线管的加工、制作、敷设；（3）线管连接、接头的处理；（4）线管与电气设备的连接；（5）线管预埋后的检查、验收。

2. 施工流程：（1）测量放线：根据设计图纸，进行线管预埋的测量放线工作；（2）线管加工：按照设计要求，对线管进行加工、制作；（3）线管敷设：将加工好的线管敷设到预定的位置；（4）连接处理：对线管连接处进行接头处理；（5）设备连接：将线管与电气设备进行连接；（6）检查验收：对线管预埋工程进行质量检查和验收。

三、安全技术交底1. 施工现场安全管理：（1）施工人员必须佩戴安全帽、安全带，穿防滑鞋；（2）施工现场应设置安全警示标志，确保施工安全；（3）施工人员应严格遵守操作规程，不得违章作业；（4）施工现场应保持整洁，防止滑倒、摔伤等事故发生。

2. 线管预埋施工安全措施：（1）线管敷设时，应确保线管固定牢固，防止线管脱落；（2）线管连接处应使用合格的接头，确保连接牢固；（3）线管敷设过程中，应避免与其他管道、设备发生碰撞；（4）线管敷设完毕后，应对线管进行外观检查，确保线管无损伤、变形等问题；（5）线管预埋工程完成后，应对施工区域进行清理，防止杂物掉入线管内。

3. 电气设备连接安全措施：（1）连接电气设备前，应确保设备处于断电状态；（2）连接过程中，应遵守操作规程，确保连接牢固；（3）连接完成后，应对设备进行检查，确保设备运行正常；（4）设备连接完毕后，应对施工区域进行清理，防止杂物掉入设备内部。

施工单位：施工单位: 附图 6.1.1-15）在剪力墙上的户内强弱电箱直接预埋箱体，箱体内部采用对拉杆与角钢支撑，防止箱体承受外力变形如附图6.1.1-2。

附图 6.1.1-26）插座、开关盒等的安装高度见附表6.1。

附表6.1距地安装高度左右距离控制（m ）备注序号位置及名称工程名称施工班组分部分项工程名称 一次预留预埋班组长签字交底时间主要成员签字交底人签字本交底单共7页第2页本交底单共7页第3页施工单位：本交底单共7页第5页1）土建拆除模板，将模板转移别处后，开始套管、线管等的清理工作。

2）安排2〜3人将拆除模板楼层内的所有线管及线盒、套管、预埋孔洞按施工图纸所标示全部敲打出来，清除线盒及套管、预埋孔洞内的堵塞材料。

在墙上预留的泡沫塑料一定要清除干净，尤其是封口胶要撕干净。

3）对线盒及预埋孔洞的尺寸复测。

对线管内不通畅的地方作好记录，如出现孔洞歪斜等情况，立马组织班组分析原因，及时组织人员整改。

通长焊接形成基础接地网。

利用无防水筏板板钢筋做接地体：按设计图尺寸位置要求，标好位置，将底板钢筋搭接焊好。

再将柱主筋（每处不少于2根）底部与底板筋搭接焊好，并在室外地面以下用热镀锌扁钢外甩两米与接地体钢筋筋焊接连通，清除焊渣，并将两根主筋做好标记，以便于引出和检查。

应及时请质检部门进行隐检，同时作好隐检记录。

本交底单共7页第6页施工单位:工程名称施工班组分部分项工程名称一次预留预埋班组长签字交底时间主要成员签字交底人签字本交底单共7页第7页。

一、交底目的为确保预埋线管施工过程中的安全，提高施工人员的安全意识和操作技能，特制定本安全技术交底。

二、交底对象本交底适用于参与预埋线管施工的所有人员。

三、交底内容1. 施工现场安全管理（1）施工现场应设置明显的安全警示标志，提醒施工人员注意安全。

（2）施工区域应设置安全通道，确保施工人员通行安全。

（3）施工现场应配备必要的安全防护设施，如安全网、防护栏、警示灯等。

2. 施工人员安全要求（1）施工人员必须穿戴好个人防护用品，如安全帽、工作服、手套、防护眼镜等。

（2）施工人员应熟悉本岗位操作规程，遵守施工现场各项规章制度。

（3）施工人员应接受安全教育培训，提高安全意识和自我保护能力。

3. 预埋线管施工安全措施（1）施工前，对施工现场进行全面检查，确保施工环境安全。

（2）施工过程中，严格按照施工图纸和技术规范进行操作。

（3）预埋线管前，应检查管材、配件的质量，确保符合设计要求。

（4）预埋线管时，应保持施工区域整洁，避免杂物堆积。

（5）施工过程中，注意观察周围环境，防止发生意外事故。

4. 预埋线管施工注意事项（1）预埋线管时，应确保管材、配件连接牢固，防止因松动导致安全事故。

（2）施工过程中，应避免损坏墙体、楼板等结构，确保建筑安全。

（3）预埋线管时，注意管材弯曲半径，防止因弯曲半径过小导致管材损坏。

（4）施工过程中，严禁使用损坏、老化、锈蚀的线管和配件。

（5）施工完成后，应检查预埋线管是否符合设计要求，确保线路畅通。

四、交底要求1. 施工单位应将本安全技术交底文件发放给所有施工人员。

2. 施工人员应认真阅读安全技术交底文件，并掌握相关安全知识。

3. 施工单位应定期对施工人员进行安全技术培训，提高施工人员的安全意识和操作技能。

4. 施工单位应加强施工现场安全管理，确保施工安全。

五、附则本安全技术交底自发布之日起实施，如遇特殊情况，可由施工单位根据实际情况进行调整。

六、签字确认施工单位（盖章）：________项目负责人：________施工员：________日期：________。

一、工程概况1. 工程名称：____________________2. 施工单位：____________________3. 交底日期：____________________4. 交底部位：____________________5. 工序名称：线管预埋二、工作内容和范围1. 工作内容：（1）电气配管的加工制作、运输；（2）现场安装、接线；（3）电缆桥架的安装；（4）接地线的敷设；（5）预留预埋工程的验收。

2. 工作范围：（1）室内外电气线路的敷设；（2）电缆桥架的安装与验收；（3）接地系统的施工与验收；（4）预留预埋工程的施工与验收。

三、安全技术交底内容1. 安全生产责任制（1）施工单位应建立健全安全生产责任制，明确各级人员的安全职责；（2）项目经理应全面负责施工现场的安全生产工作；（3）施工班组长应负责本班组的安全管理工作。

2. 施工现场安全防护措施（1）施工人员必须佩戴安全帽、安全带等个人防护用品；（2）施工现场应设置安全警示标志，明确危险区域；（3）施工现场应设置安全通道，确保人员通行安全；（4）施工现场应配备消防器材，确保消防设施齐全有效。

3. 电气安全操作规程（1）施工人员必须掌握电气安全操作规程，严格执行；（2）电气设备应定期检查、试验，确保设备安全可靠；（3）施工过程中，严禁违章操作、野蛮施工；（4）施工结束后，应切断电源，确保现场安全。

4. 预留预埋工程安全注意事项（1）预留预埋工程应严格按照设计要求进行施工；（2）预留预埋工程应与土建施工同步进行，确保工程质量；（3）预留预埋工程应做好防水、防潮、防尘等措施；（4）预留预埋工程应做好保护措施，防止损坏。

5. 应急预案（1）施工现场应制定应急预案，明确应急措施；（2）施工人员应掌握应急预案，提高应急处置能力；（3）发生安全事故时，应立即启动应急预案，确保人员安全。

四、质量要求1. 线管预埋工程应符合国家现行相关标准和规范；2. 线管预埋工程应与土建施工同步进行，确保工程质量；3. 线管预埋工程应做好防水、防潮、防尘等措施；4. 线管预埋工程应做好保护措施，防止损坏。

水电预留预埋质量技术交底01电线导管预埋1基本要求1.1熟悉掌握电气等专业图纸及建筑的标高、平面、隔墙、门窗位置的精确尺寸等，密切配合土建搞好主体工程的电盒、电管的预埋。

该分项工程按照土建进度同步进行。

1.2组织好画线定位，在柱上及剪力墙上预埋箱、盒，应先划线，用激光水平仪结合建筑定位线确定标高，室内开关插座预埋标高需考虑到找平层5cm的高度，并排线盒采用连筋盒进行加固中间采用pvc20管填充，保证现场预埋盒水平度middot;垂直度及定位尺寸无偏差，强弱电保证10cm的间距，开关与门洞边净距15cm，同一室内同标高底盒标高差控制在0-5mm，并列插座开关面板高度差0-0.5mm厨房卫生间根据饰面材料以相对饰面-5mm0为宜，加固后预埋箱盒必须紧贴模板且固定牢靠，保证混凝土振捣不会造成错位。

针对拆模后部分预埋尺寸有问题，通过半盒纠偏及剔凿修补的方式进行纠偏，修补后的混凝土表面处理采用掺胶专用砂浆进行灰带处理。

1.3管进入盒、箱不允许内进外出，应与盒箱里口，平齐，一管一孔，不允许开长孔；线管和箱盒开口处临时用木屑和发泡塑料填塞并用封口胶封堵严密，防止水泥浆及灰渣进入造成管路堵塞，保证管路畅通。

1.4预埋结束后，由现场施工员核对，以防出现漏埋.错埋。

确认无误后，报请工程监理进行隐蔽工程验收。

2线管预埋2.1配管时，埋入混凝土内的钢管内壁应做防腐处理，埋入土层内的钢管，应刷两度沥青。

暗配金属管采用套管连接时，管口应对准在套管心并焊接严密，套管长度不得小于金属管外径的2.2倍，管进箱盒必须焊接跨接地线，焊接长度不应小于圆钢直径的6倍，并必须两面施焊，金属管进配电箱、盒采用丝扣锁母固定时，应焊接跨接地线，如采用焊接法，但只宜在管孔四周点焊3-5处，烧焊处必须做好防腐处理。

2.2金属管暗敷在钢筋砼中，线管宜与钢筋绑扎固定，线管严禁与钢筋主筋焊接固定。

消防金属管线禁止使用PVC管代替2.3阻燃PVC管敷设1）采用阻燃PVC管暗敷设时，其线管与箱盒、配件的材质均宜使用配套的制品。

1、本表由施工单位填写，交底单位与接受交底单位各存一份.2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其它技术交底可不填写。

交底内容：三、工艺流程1。

剪力墙预埋：接线盒、管段预制―┬→―箱盒固定―→―→管路敷设―→封口保护量放线定位―→―┘2。

楼板预埋接线盒、管段预制―→┐测量放线定位→钻孔―┴→线盒固定―→管路敷设―→封口保护四、施工工艺1.放线定位开关、插座、灯位盒，必须严格按实际图纸和规范来定位.开关插座的测量定位分为三个方面：平面位置、高度、与墙面凹凸距离。

要按各种器具设计高度安装其接线盒.对剪力墙上的线盒,以土建柱筋上的红记顶端为50cm基准来测量,同时各接线盒之间用水平管复测标高是否一致。

接线盒的平面位置必须以轴线为基准来测定，用土建墙线来复核。

开关盒的平面位置，如果在设计图上没有明确标注具体尺寸，则①门边的开关一般应在门开的一侧，开关盒与门洞边净距15cm（如加上门框则为20cm.）,如附图一.②如果门垛窄于37cm，则开关安在转角的另一面墙上,开关盒边距转角20cm。

③如果墙垛宽37~60cm，则开关设在墙垛中心线上.④如果开关在阳角处，则距阳角线20cm.，如附图一。

2。

安装接线盒为了达到优良的观感，接线盒预埋位置必须准确整齐.开关插座和必须按测定的位置进行安装固定，上下左右都用钢筋夹住，焊在竖向钢筋上。

然后吊线测量盒口与墙面的凹凸距离，调整线盒与墙面平齐后，用扎丝捆住。

2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其它技术交底可不填写。

技术交底记录编号表C6—1天津市武清区北河滩还迁住工程名称交底日期年月日宅小区工程2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其它技术交底可不填写。

2、当做分项工程施工技术交底时，应填写“分项工程名称”栏,其它技术交底可不填写。

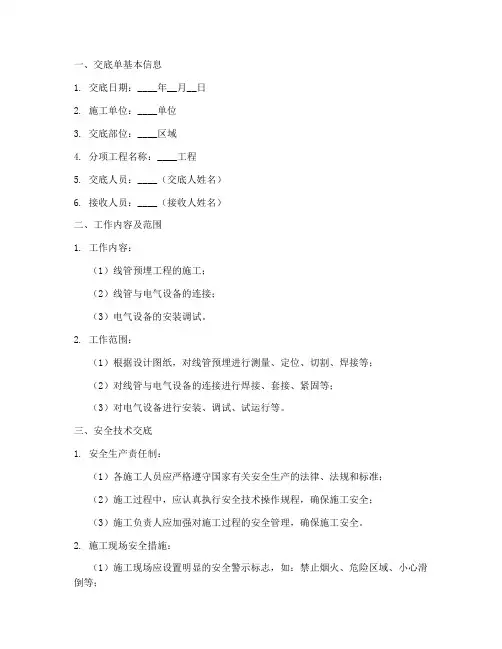

一、交底单基本信息1. 交底日期：____年__月__日2. 施工单位：____单位3. 交底部位：____区域4. 分项工程名称：____工程5. 交底人员：____（交底人姓名）6. 接收人员：____（接收人姓名）二、工作内容及范围1. 工作内容：（1）线管预埋工程的施工；（2）线管与电气设备的连接；（3）电气设备的安装调试。

2. 工作范围：（1）根据设计图纸，对线管预埋进行测量、定位、切割、焊接等；（2）对线管与电气设备的连接进行焊接、套接、紧固等；（3）对电气设备进行安装、调试、试运行等。

三、安全技术交底1. 安全生产责任制：（1）各施工人员应严格遵守国家有关安全生产的法律、法规和标准；（2）施工过程中，应认真执行安全技术操作规程，确保施工安全；（3）施工负责人应加强对施工过程的安全管理，确保施工安全。

2. 施工现场安全措施：（1）施工现场应设置明显的安全警示标志，如：禁止烟火、危险区域、小心滑倒等；（2）施工现场应配备必要的安全防护设施，如：安全网、安全带、防护栏等；（3）施工现场应设置消防器材，如：灭火器、消防沙等。

3. 线管预埋施工安全要求：（1）线管预埋前，应检查线管材质、规格、壁厚等是否符合设计要求；（2）线管预埋过程中，应确保线管与支架、固定件连接牢固；（3）线管预埋完成后，应进行绝缘电阻测试，确保绝缘性能良好；（4）线管预埋过程中，应避免损坏周边设施，如：水管、电缆等。

4. 电气设备安装调试安全要求：（1）电气设备安装前，应检查设备型号、规格、性能等是否符合设计要求；（2）电气设备安装过程中，应确保设备安装牢固、接线正确；（3）电气设备调试过程中，应严格遵守操作规程，确保设备安全运行；（4）电气设备调试完成后，应进行试运行，确保设备性能稳定。

四、注意事项1. 施工人员应熟悉本交底单内容，严格按照安全技术要求进行施工；2. 施工过程中，如遇特殊情况，应立即停止施工，并向相关负责人报告；3. 施工结束后，应对施工现场进行清理，确保无安全隐患。

预埋线管技术交底[1]技术交底记录 HZ---2011.01.01 工程名称分部工程预埋线管交底地点交底时间一、工作内容:消防报警系统管网预埋，应急照明系统管网预埋二交底内容:(一)、工程简介:本工程为民用住宅工程。

按图纸设计，消防报警系统线路暗敷均用PVC管保护，明敷均采用镀锌钢管保护。

(二)、施工准备:1、材料要求:塑料阻燃管必须满足消防规范的规定，并应有产品质量合格证。

按制造标准现场抽样检测导管的管径、壁厚及均匀度，并进行破坏型试验，绝缘导管及配件不碎裂、表面有阻燃标记和制造厂标。

对绝缘导管及配件的阻燃性能有异议时，按批抽样送有资质的试验室检测。

所用胶必须是工程PVC管专用胶，要有产品合格证。

2、主要机具: 皮尺、水平尺、角尺、卷尺、钢锯等。

3、施工条件:(1)、电气图纸和相关专业图纸已由施工、设计、建设单位工程技术人员综合审，会审记录及技术修改单经过审定核对。

(2)、施工技术管理人员已对施工人员进行技术、质量、安全、环保交底。

施工技术管理人员和施工人员已熟悉图纸及有关规范和工艺标准。

(3)、有关材料、器材都已进场。

4、作业条件:(1)、按施工图进行测放线定位，坐标和标高、走向、确定接线盒的位置(2)、现浇混凝土结构内配管，应在底部钢筋组装固定之后，根据施工图尺寸位置进行布线管固定牢固。

(3)、砌体施工过程应及时准确地将布线配管随墙预埋好三、施工工艺1、PVC管敷设(1)预制按施工白图，对照施工现场，预制管弯。

预制管弯可采用冷煨和热煨。

1)冷煨法:选适合管径在32mm及其以下(φ16、φ20、φ25、φ32)的弯管器。

a、将弯簧插入(PVC)管内需煨弯处，两手抓住弯簧两端头，膝盖顶在被弯处，用于逐步煨出所需弯度，然后抽出弯簧。

当弯曲较长的管时，可将弯簧用铁丝或尼龙线栓牢一端，带煨完后抽出。

b、亦可使用手扳器煨弯，将管子插入配套的弯管器内，手扳一次煨出所需弯度。

2)热煨法:适合管径在32mm及其以上。

水电预埋预留工程施工技术交底交底内容：一、电线导管预埋1、基本要求1.1熟悉掌握电气等专业图纸及建筑的标高、平面、隔墙、门窗位置的精确尺寸等，密切配合土建搞好主体工程的电盒、电管的预埋。

该分项工程按照土建进度同步进行。

1.2组织好画线定位，在柱上及剪力墙上预埋箱、盒，应先划线，用水平管确定标高，然后安装并固定，预埋箱盒必须紧贴模板且固定牢靠。

1.3线管和箱盒开口处临时用木屑和发泡塑料填塞并用封口胶封堵严密，防止水泥浆及灰渣进入造成管路堵塞。

1.4预埋结束后，由现场施工员核对，确认无误后，报请工程监理进行隐蔽工程验收。

2、线管预埋2.1配管时，埋入混凝土内的钢管内壁应做防腐处理，埋入土层内的钢管，应刷两度沥青。

暗配金属管采用套管连接时，管口应对准在套管心并焊接严密，套管长度不得小于金属管外径的2.2倍，管进箱盒必须焊接跨接地线，焊接长度不应小于圆钢直径的6倍，并必须两面施焊，金属管进配电箱、盒采用丝扣锁母固定时，应焊接跨接地线，如采用焊接法，但只宜在管孔四周点焊3-5处，烧焊处必须做好防腐处理。

2.2金属管暗敷在钢筋砼中，线管宜与钢筋绑扎固定，线管严禁与钢筋主筋焊接固定。

2.3阻燃PVC管敷设（1）采用阻燃PVC管暗敷设时，其线管与箱盒、配件的材质均宜使用配套的制品。

PVC管关口应平整、光滑；管与管、管与盒（箱）等器件应用插入法连接；连接处结合面应涂专用胶粘剂，接口应牢固密封。

（2）直埋在地下或楼板内的PVC管，在露出地面时易受机械损伤的部分，应采取保护措施。

（3）暗敷在混凝土内的管子，离表面的净距不应小于15毫米，为了减少线管的弯曲，线路走向宜沿最近的路线敷设，其弯曲处不应折皱，弯扁程度不应大于管外径的10%，其明配时弯曲半径不小于外径的6倍；暗敷在砼内其弯曲半径不小于管径的10倍。

线管超过下列长度时加过线盒；电管弯曲允许最大长度（5）PVC管切割方法：先将弹簧插入管内，两手用力慢慢弯曲管子，考虑到管子的回弹，弯曲角度要稍过一些。
