如何修理万用表指针式万用表的修理方法为:1:如果是因为不小心打错档位而损坏万用表，一般可以先查看万用表中的保险丝是否烧断。
如果断了，换一个就好了。
如果没断，那就是电路问题了。
一般是这样维修的：首先打开万用表，将档位打到你烧坏时的档位上，然后查看该档位上的电阻是否损坏，如果已损坏，换一个就好了。
【因为万用表中的电阻都是非标准电阻，且都是5色环的高精度电阻，很难买到，可以用串联，并联的方法得到所需的电阻值】，如果还不好，那一般就是表头以过载损坏了。
]数字万用表的修理技巧哪些首先，我们来归纳一下，寻找故障的大致方向。
记住这一个口诀：先外后里，先易后难，化整为零，重点突破。
接下来，着重介绍下面几种方法和技巧：修理方法1.感官观察凭借感官直接对故障原因做出判断，通过外观检查，若能发现如断线、脱焊这种肉眼可以看出来的问题，那是最好的情况，接下来可以通过触摸出电池、电阻、晶体管、集成块的温升情况，根据电路图找出原因。
另外，用手还可检查元件有否松动、集成电路脚管是否插牢，转换开关是否卡带；可以听到和嗅到有无异声、异味。
当然这种方法仅适用数字万用表，对于强电方面，还是希望各位注意安全，生命不能重来。
2.测电压、测短路测量各关键点的工作电压是否正常，可较快找出故障点。
如测A/D转换器的工作电压、基准电压等。
检查A/D转换器方法里一般都采用短路法，这种方法在修理弱电和微电仪器时用得较多。
3.断路法把可疑部分从整机或单元电路中断开，若故障消失，表示故障在断开的电路中。
此法主要适合于电路存在短路的情况。
4.测元件当故障已缩小到某处或几个元件时，可对其进行在线或离线测量。
必要时，用好的元件进行替换，若故障消失，说明元件已坏。
5.干扰法利用人体感应电压作为干扰信号，观察液晶显示的变化情况，常用于检查输入电路与显示部分是否完好。
修理技巧1.若所有档均不能工作，应重点检查电源电路和A/D转换器电路。
2.若出现开路，重点检查电源开关和电池引线等。

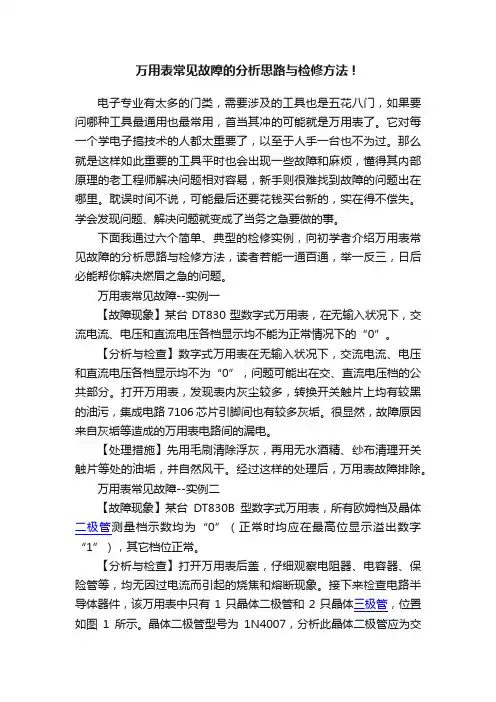

万用表常见故障的分析思路与检修方法！电子专业有太多的门类，需要涉及的工具也是五花八门，如果要问哪种工具最通用也最常用，首当其冲的可能就是万用表了。
它对每一个学电子搞技术的人都太重要了，以至于人手一台也不为过。
那么就是这样如此重要的工具平时也会出现一些故障和麻烦，懂得其内部原理的老工程师解决问题相对容易，新手则很难找到故障的问题出在哪里。
耽误时间不说，可能最后还要花钱买台新的，实在得不偿失。
学会发现问题、解决问题就变成了当务之急要做的事。
下面我通过六个简单、典型的检修实例，向初学者介绍万用表常见故障的分析思路与检修方法，读者若能一通百通，举一反三，日后必能帮你解决燃眉之急的问题。
万用表常见故障--实例一【故障现象】某台DT830型数字式万用表，在无输入状况下，交流电流、电压和直流电压各档显示均不能为正常情况下的“0”。
【分析与检查】数字式万用表在无输入状况下，交流电流、电压和直流电压各档显示均不为“0”，问题可能出在交、直流电压档的公共部分。
打开万用表，发现表内灰尘较多，转换开关触片上均有较黑的油污，集成电路7106芯片引脚间也有较多灰垢。
很显然，故障原因来自灰垢等造成的万用表电路间的漏电。
【处理措施】先用毛刷清除浮灰，再用无水酒精、纱布清理开关触片等处的油垢，并自然风干。
经过这样的处理后，万用表故障排除。
万用表常见故障--实例二【故障现象】某台DT830B型数字式万用表，所有欧姆档及晶体二极管测量档示数均为“0”（正常时均应在最高位显示溢出数字“1”），其它档位正常。
【分析与检查】打开万用表后盖，仔细观察电阻器、电容器、保险管等，均无因过电流而引起的烧焦和熔断现象。
接下来检查电路半导体器件，该万用表中只有1只晶体二极管和2只晶体三极管，位置如图1所示。
晶体二极管型号为1N4007，分析此晶体二极管应为交流电压档的整流器件，不在故障范围内，因此重点检查2只晶体三极管，其型号均为9014。
测右边一只晶体三极管的基极b、集电极c间在线路中的电阻为0Ω，焊下后再测，果然其内部已击穿。

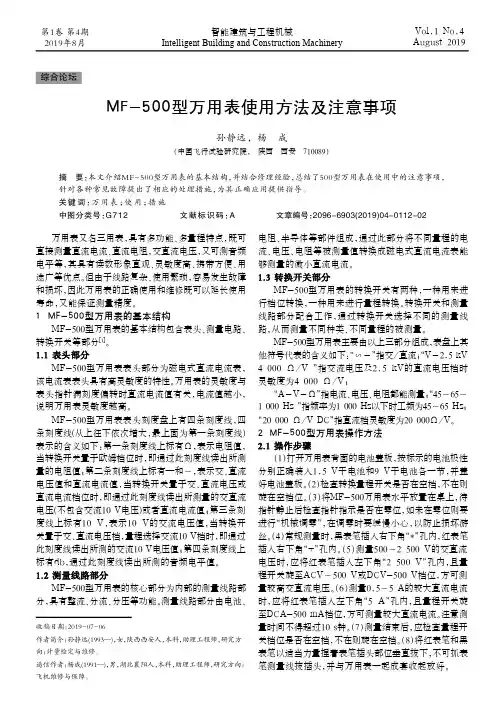

MF-500型万用表使用方法及注意事项本文介绍MF-500型万用表的基本结构，并结合修理经验，总结了500型万用表在使用中的注意事项，针对各种常见故障提出了相应的处理措施，为其正确应用提供指导。
标签：万用表;使用;措施万用表又名三用表，具有多功能、多量程特点，既可直接测量直流电流、直流电阻，交直流电压，又可测音频电平等，其具有读数形象直观、灵敏度高、携带方便、用途广等优点。
但由于线路复杂、使用繁琐，容易发生故障和损坏，因此万用表的正确使用和维修既可以延长使用寿命，又能保证测量精度。
1 MF-500型万用表的基本结构MF-500型万用表的基本结构包含表头、测量电路、转换开关等部分[1]。
1.1表头部分MF-500型万用表表头部分为磁电式直流电流表，该电流表表头具有高灵敏度的特性。
万用表的灵敏度与表头指针满刻度偏转时直流电流值有关，电流值越小，说明万用表灵敏度越高。
MF-500型万用表表头刻度盘上有四条刻度线，四条刻度线（从上往下依次增大，最上面为第一条刻度线）表示的含义如下：第一条刻度线上标有Ω，表示电阻值，当转换开关置于欧姆档位时，即通过此刻度线读出所测量的电阻值;第二条刻度线上标有—和～，表示交、直流电压值和直流电流值，当转换开关置于交、直流电压或直流电流档位时，即通过此刻度线读出所测量的交直流电压（不包含交流10V电压）或者直流电流值;第三条刻度线上标有10V，表示10V的交流电压值，当转换开关置于交、直流电压档，量程选择交流10V档时，即通过此刻度线读出所测的交流10V电压值;第四条刻度线上标有db，通过此刻度线读出所测的音频电平值。
1.2 测量线路部分MF-500型万用表的核心部分为内部的测量线路部分，具有整流、分流、分压等功能。
测量线路部分由电池、电阻、半导体等部件组成，通过此部分将不同量程的电流、电压、电阻等被测量值转换成磁电式直流电流表能够测量的微小直流电流。
1.3 转换开关部分MF-500型万用表的转换开关有两种，一种用来进行档位转换，一种用来进行量程转换。
500型万用表电阻档故障检修屡烧彩电行输出管的原因主要有:过压损察整个控制环路是否有正确坏,过流损坏,功耗大损坏和行输出管本身质的反应,从而判断故障所量差损坏.如何快速,安全的检修这类故障是在.检修时最好接上假负载.如采用三洋A3,A6机芯的开关维修者比较棘手的工作.以下就此谈谈笔者的电源,检查时可用镊子将光电耦合器第⑧,④脚短路,如果+B一些检修体会,供参考.电压立即降低或电源不起振,说明开关变压器初级一侧正常, 过压损坏行输出管绝大多数是开机瞬间造问题应在次级一侧,否则初级一侧存在故障.成的;而过流,功耗过大损坏则是热机的情况行输出级负载短路分为直流和交流两种.直流短路多发生下引起的;至于行输出管本身质量差造成损在行输出变压器初级及相连接的元件,而交流短路多发生在行坏,则上述两种情况下都会出现.通常,过压输出变压器次级及相连接的元件.检修时可首先用万用表RX1损坏时管壳温度较低,而过流和功耗大损行时档初步确定是否有严重短路的元件,然后用空心针或吸锡器断管壳温度很高(烫手),所以从行输出管的外开行输出变压器除与+B和行输出管集电极相连的两只引脚外的壳温度可大致判断其是过压,过流还是功耗大全部引脚与印制板的连接,拔掉行偏转线圈插头及切断枕校电损坏.路,接着在行输出管供电端串一只电流表,测量行输出变压器过压损坏的原因有两种:一是开关电源异初级绕组空载电流.在+B电压正常情况下,正常电流应为40常,使行输出管供电电压过高;二是行逆程电~70mA,若为70~120mA,说明行输出变压器质量不佳;若电容容量减小,使行逆程脉冲过高.由于过压损流大于120mA,说明行输出变压器内部存在短路,一旦出现这.坏是瞬间击穿行输出管,无法在通电情况下检两种情况都应更换行输出变压器.接着再依次接通行偏转线圈查,所以必须先降低行输出管集电极的反峰电和枕校电路,若接通上述某路负载后,电流增至5o0ⅡL^以上,西压.为此可在原行逆程电容两端并联一只6800则说明该路负载有短路故障.最后依次接通行输出变压器次级态~8200pF/2kV的电容.同时在+B电压滤波电各路负载,若接通某路负载后,行输出变压器初级电流成倍增建容两端并联电压表,观察开机瞬间输出电压是大(如从250ⅡL^增至500mA)则说明该路负载存在短路.干否出现过冲后退回到正常值或始终高于正常值行激励不足的检修可首先对行振荡级和行推动级至行输出的情况.若是,则故障在开关电源电路,否则管基极的全部元件的焊点进行仔细检查,观察是否有虚焊.其应检查行逆程电容.次再测量行推动管基极电压,若为0.35～0.5V,则正常:若大过流损坏通常是因行输出管负载存在短于0.75V,说明行推动管发射极开路.测量行推动管集电极电路.如行输出变压器,行偏转线圈,枕校电压,若供电电压为+B(1IOn150V)电压,正常值为55V左右;路,S校正电容等.功耗过大损坏行输出管主若供电电压为+24V,则正常值为18～21V,由此可判断行振要是因行激励电路异常,如行推动电路,行输荡,行推动级及行输出管基极回路均正常.若行推动管集电极出管基极限流元件等异常,以及行振荡电路供电压为其供电电压说明故障在该三极管或其以前的电路;若高电异常等,造成行输出管不能工作在截止和饱和导通状态而损坏.虽然上述两种情况损坏行输出管时管壳温度都很高,但功耗大损坏行输出管时的工作电流还是比较正常的,所以检查时只要在行输出管集电极串接电流表便可判断出是过流损坏还是功耗大损坏.开关电源+B电压过高的检修可采用短路法进行,即模拟进入某一关键控制元件的极端工作状态(饱和导通或短路),观于正常值且低于供电电压,说明行输出管基极回路有开路元件;若测试结果低于正常值且不为0V,则原因是行推动管集电极相关元件存在漏电现象.检修过程中若怀疑电容漏电或失去容量以及行推动管B值变小等,最好采用替换法.另外,行频过低同样会引起行输出管过流损坏,其特征是能听到行频叫声,原因一般是定时元件(如晶振,定时电容,微调电位器甚至振荡IC等)损坏所致.?6∞∞电焦换值位坏孔值后用此口家庭电子.求购.publi孙c.y健z.旺o求购.只M^xEPA.}憎':yz?z固1O一33属烧彩电行管的检修抟巧。
MF-500型模拟万用表的工作原理与维修四川省大竹县职业中学雷国军MF-500型万用表是一种多量程和测量多种电量的便携式电子测量仪表。
它以测量电阻，直流电流，交、直流电压为主,还可以用来测量音频电平。
1.万用表的组成万用表由表头、测量电路及转换开关三个主要部分组成。
(1)表头它是一只高灵敏度的磁电式直流电流表，万用表的主要性能指标基本上取决于表头的性能。
表头的灵敏度是指表头指针满刻度偏转时流过表头的直流电流值，这个值越小，表头的灵敏度越高。
测电压时的内阻越大，其性能就越好。
表头上有四条刻度线，它们的功能如下：第一条（从上到下）标有R或Ω，指示的是电阻值，转换开关在欧姆挡时，即读此条刻度线。
第二条标有∽和V A，指示的是交、直流电压和直流电流值，当转换开关在交、直流电压或直流电流挡，量程在除交流10V以外的其它位置时，即读此条刻度线。
第三条标有10V，指示的是10V的交流电压值，当转换开关在交、直流电压挡，量程在交流10V时，即读此条刻度线。
第四条标有dB，指示的是音频电平。
(2)测量线路测量线路是用来把各种被测量转换到适合表头测量的微小直流电流的电路，它由电阻、半导体元件及电池组成。
它能将各种不同的被测量（如电流、电压、电阻等）、不同的量程，经过一系列的处理（如整流、分流、分压等）统一变成一定量限的微小直流电流送入表头进行测量。
(3)转换开关其作用是用来选择各种不同的测量线路，以满足不同种类和不同量程的测量要求。
MF-500型万用表的转换开关有两个，分别标有不同的档位和量程。
2.万用表的工作原理万用表是由电流表、电压表和欧姆表等各种测量电路通过转换装置组成的综合性仪表。
了解各测量电路的原理也就掌握了万用表的工作原理，各测量电路的原理基础就是欧姆定律和电阻串并联规律。
下面分别介绍各种测量电路的工作原理。
(1)直流电流的测量电路万用表的直流电流测量电路实际上是一个多量程的直流电流表。
由于表头的满偏电流很小，所以采用分流电阻来扩大量程，一般万用表采用闭路抽头式环形分流电路，如图1所示。
500型万用表整机工作原理及常见故障的检修摘要：介绍了500型万用表整机工作原理及常见故障的检修方法。
关键词：整机工作原理；灵敏度；欧姆中心值一、引言指针式万用表是是一种多功能、多量程的便携式测量工具。
它除了可以进行各项常规电参数的测量外，还能用来检测百余种电子元器件的优劣，将万用表功能加以扩展或为其配以附加测量装置，在某些情况下，甚至可以替代专用测量仪器。
是从事电气设备维修、家用电器维修工作者常用的测量仪表。
但是，由于操作者对万用表的测量功能不够了解，在使用中操作不当，会造成万用表的表头，测量线路和转换开关的烧毁损坏。
因而，检修人员要根据烧毁情况，对有故障的万用表进行必要检修。
二、500型指针式万用表的整机电路工作原理（一）、直流电流测量电路在微安表上并联分流电阻，可以扩展电流量程。
500型万用表的直流电流测量电路如图1-1所示，图1-1 直流电流测量电路R1～R6为分流电阻。
5个电流档量程IM1～IM5分别为500 mA、100 mA、10 mA、1 mA和50uA。
微安表的量程Ig=40uA，内阻Rg=2.5KΩ。
因表头还与R7、R8串联，故实际内阻Rg′=Rg+ R7+R8。
其中，R7＝1KΩ，R8是供调整用的具有两个独立滑动触头的可变电阻。
若按R8＝0.25KΩ设计，则Rg′=Rg+ R7+R8＝2.5＋1＋0.25＝3.75KΩ。
因为表头满度压降为：Ug=IgRg=40*10-6*2.5*103=0.1V，而Ug′=IgRg′=40*10-6*3.75*103=0.15V，所以分流电阻的总阻值为：R1-6= Ug/（IM5-Ig）=0.15/（50-40）*10-6=15KΩ由K= Ig（Rg′+R1-6）= 40*10-6*（3.75+15）*103=0.75V得到R1=0.75V/IM1=0.75V/0.5A=1.5ΩR1-2=0.75V/IM2=0.75V/0.1A=7.5ΩR2= R1-2- R1=7.5Ω-1.5Ω=6ΩR1-3=0.75V/IM3=0.75V/0.01A=75ΩR3=R1-3-R1-2=75Ω-7.5Ω=67.5ΩR1-4=0.75V/IM4=0.75V/0.001A=750ΩR4= R1-4- R1-3=750Ω-75Ω=675ΩR5-6=R1-6-R1-4=15KΩ-750Ω=14.25KΩ实际上将R5-6分成R5和R6两个电阻，并联R5=2.25 KΩ，R6=12 KΩ，这样做的目的是为设计交流2500V档提供方便。
综合论坛万用表又名三用表，具有多功能、多量程特点，既可直接测量直流电流、直流电阻，交直流电压，又可测音频电平等，其具有读数形象直观、灵敏度高、携带方便、用途广等优点。
但由于线路复杂、使用繁琐，容易发生故障和损坏，因此万用表的正确使用和维修既可以延长使用寿命，又能保证测量精度。
1 MF-500型万用表的基本结构MF-500型万用表的基本结构包含表头、测量电路、转换开关等部分[1]。
1.1 表头部分MF-500型万用表表头部分为磁电式直流电流表，该电流表表头具有高灵敏度的特性。
万用表的灵敏度与表头指针满刻度偏转时直流电流值有关，电流值越小，说明万用表灵敏度越高。
MF-500型万用表表头刻度盘上有四条刻度线，四条刻度线(从上往下依次增大，最上面为第一条刻度线)表示的含义如下：第一条刻度线上标有Ω，表示电阻值，当转换开关置于欧姆档位时，即通过此刻度线读出所测量的电阻值；第二条刻度线上标有—和～，表示交、直流电压值和直流电流值，当转换开关置于交、直流电压或直流电流档位时，即通过此刻度线读出所测量的交直流电压(不包含交流10 V电压)或者直流电流值；第三条刻度线上标有10 V，表示10 V的交流电压值，当转换开关置于交、直流电压档，量程选择交流10 V档时，即通过此刻度线读出所测的交流10 V电压值；第四条刻度线上标有db，通过此刻度线读出所测的音频电平值。
1.2 测量线路部分MF-500型万用表的核心部分为内部的测量线路部分，具有整流、分流、分压等功能。
测量线路部分由电池、电阻、半导体等部件组成，通过此部分将不同量程的电流、电压、电阻等被测量值转换成磁电式直流电流表能够测量的微小直流电流。
1.3 转换开关部分MF-500型万用表的转换开关有两种，一种用来进行档位转换，一种用来进行量程转换。
转换开关和测量线路部分配合工作，通过转换开关选择不同的测量线路，从而测量不同种类、不同量程的被测量。
MF-500型万用表主要由以上三部分组成，表盘上其他符号代表的含义如下：“∽－”指交/直流；“V－2.5 kV 4 000 Ω/V ”指交流电压及2.5 kV的直流电压档时灵敏度为4 000 Ω/V；“A－V－Ω”指电流、电压、电阻都能测量；“45～65～1 000 Hz ”指频率为1 000 Hz以下时工频为45～65 Hz；“20 000 Ω/V DC”指直流档灵敏度为20 000Ω/V。
MF-500型万用表操作程序本操作程序以典型实验室用标准“MF-500指针式万用表”为例，其它型号的机械式万用表可做参考。
一、准备程序：（1）打开万用表背面的电池盖板，按标示的电池极性分别正确装入21.5V 干电池和6F229V层迭干电池各一节，并盖好电池盖板。
（2）检查转换量程开关档位是否在空挡，不在则旋在空档位。
（3）将MF-500指针式万用表水平放置在桌上，待指针静止后检查指针指示在零位否，未在零位则取一合适的一字螺丝刀插入表头上带一字槽的灰色旋钮中，缓慢并以适当力量精心调整指针指在零位上。
（4）常规测量时，黑表笔插入左下角“*”孔内；红表笔插入左下角“+”孔内。
（5）测量500伏以上2500伏以下的交直流电压时，应将红表笔插入右下角“2500V”孔内，且量程开关旋至ACV～500V或DCV 500V档位，方可测量较高交直流电压。
（6）测量5A以下和0.5A以上的较大直流电流时，应将红表笔插入右下角“5A”孔内，且量程开关旋至DcmA500档位，方可测量较大直流电流。
*大电流测量时注意测量时间不得超过10秒钟。
二、结束程序：（1）测量结束后，应检查量程开关档位是否在空挡，不在则旋在空档位。
（2）将红表笔和黑表笔以适当力量捏着表笔插头部位垂直拔下，不可抓表笔测量线拔插头。
并与万用表一起成套收好放好。
三、使用维护注意事项：（1）MF-500指针式万用表必须水平放置、平稳后方可使用。
（2）MF-500指针式万用表使用时应避开较强的电磁场环境；并且不可放在铁磁性金属物质上使用。
（3）MF-500指针式万用表使用时应避开高温、高湿、震动环境。
（4）MF-500指针式万用表长期不使用时，应将万用表内的干电池全部取出。
四、正确读取测量数值方法：（1）单眼从MF-500指针式万用表的刻度盘的正上方读取数值，并且当反射镜中的指针与万用表实际指针重合为一线时，对应的读数是正确测量获得的数值。
（2）测量时，MF-500指针式万用表的指针指在刻度盘的～之间的区域时，所获得的测量数据最为准确。
500 b型万用表电流挡的校准
B型万用表的电流挡校准是通过将已知电流值的标准信号连接
到万用表的电流输入端口，并与标准电流源进行比较，从而确定万用表的读数是否准确。
校准步骤如下：
1. 确保万用表处于电流测量挡位（通常是mA或A挡位），
并将插头插入万用表的电流输入端口。
2. 连接一个已知准确的标准电流源到待测电路上，确保标准电流源的电流值和万用表所测的电流范围相符。
3. 将标准电流源通过连接线与万用表的电流输入端口连接。
确保插头与插孔连接牢固，避免接触不良。
4. 开启标准电流源，使其提供标准电流值信号。
5. 读取万用表的测量值并记录下来。
确保读数准确，没有杂散电压的影响。
6. 将万用表的读数与标准电流源提供的真实标准电流进行比较。
如果读数与标准电流相差较大，则需要调整万用表的校准。
7. 根据万用表的说明书，使用校准螺丝或按钮进行校准。
校准过程可能需要调整内部的电阻或电容值，以确保测量准确。
8. 重复校准步骤，直到万用表的读数与标准电流值基本一致为止。
9. 最后，断开标准电流源和万用表的连接，确保测量结束。
需要注意的是，校准电流挡时应确保标准电流源和万用表的连接线路稳定可靠，防止杂散电压或电流的影响。
此外，校准时应遵循安全操作规程，以防止电源电流过大引发安全问题。
如果对校准操作不熟悉，建议参考万用表的用户手册或咨询专业技术人员的指导。

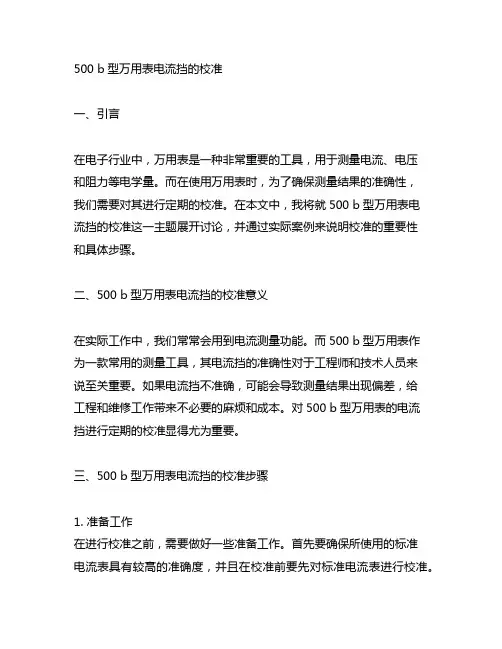

500 b型万用表电流挡的校准一、引言在电子行业中，万用表是一种非常重要的工具，用于测量电流、电压和阻力等电学量。
而在使用万用表时，为了确保测量结果的准确性，我们需要对其进行定期的校准。
在本文中，我将就500 b型万用表电流挡的校准这一主题展开讨论，并通过实际案例来说明校准的重要性和具体步骤。
二、500 b型万用表电流挡的校准意义在实际工作中，我们常常会用到电流测量功能。
而500 b型万用表作为一款常用的测量工具，其电流挡的准确性对于工程师和技术人员来说至关重要。
如果电流挡不准确，可能会导致测量结果出现偏差，给工程和维修工作带来不必要的麻烦和成本。
对500 b型万用表的电流挡进行定期的校准显得尤为重要。
三、500 b型万用表电流挡的校准步骤1. 准备工作在进行校准之前，需要做好一些准备工作。
首先要确保所使用的标准电流表具有较高的准确度，并且在校准前要先对标准电流表进行校准。
要选择一个安静、通风良好的环境，以保证校准的准确性。
要对500b型万用表进行外观检查，包括引线、连接器和显示屏等，确保没有损坏或松动的地方。
2. 校准过程校准过程中，首先需要将500 b型万用表的电流挡接入标准电流源，让其处于待校准状态。
然后依次向标准电流源输送若干不同数值的标准电流，并记录下500 b型万用表显示的数值。
在这个过程中，要确保电流挡的接线正确，接地良好，以及电流源的稳定性。
根据记录下的数值，可以计算出实际测量值和标准值之间的偏差，从而调整500b型万用表的校准值，直至满足精度要求。
3. 校准确认校准完成后，要进行校准确认，即使用标准电流表重新检验500 b型万用表的电流挡。
如果校准后的测量结果和标准电流表的测量结果基本一致，则表示500 b型万用表的电流挡调校成功。
如果存在明显偏差，则需要重新校准或者进行维修。
四、对500 b型万用表电流挡校准的个人理解和观点对500 b型万用表电流挡的校准，我认为需要严格依照标准程序进行，并且需要进行详细的记录和分析。
摘要：本文主要是介绍常用的500型万用表的一些维修方法和技巧及其针对该种表的特点做一些可行的改进措施,以改进和优化其性能,达到保护和改进可靠性的目的.关键词：维修方法和技巧、改进措施引言万用表具有用途多，量程广，使用方便、稳定可靠、价格实惠等优点，是电子测量中最常用的工具。
它可以用来测量电阻，交直流电压和直流电流。
掌握万用表的原理是我们仪表维修人员的一项基本技能。
根据长期的维修经验，现针对500型万用表的一些维修方法和技巧作一些总结，为其他技术人员在维修时提供参考，以提高维修速度。
同时针对该种表的特点介绍几点可行的改进措施,以改进和优化其性能,达到保护和改进其可靠性的目的.万用表的组成1．表盘：表盘由刻度线，指针和机械调零钉组成。
由指针所指刻度线的位置读取测量值，机械调零钉位于表盘下部中间的位置。
500型万用表：有4条刻度线。
从上往下数，第一条刻度线是测量电阻时读取电阻值的欧母刻度线。
第二条刻度线是用于交流电压和直流电流读数的共用刻度线。
第三条刻度线是测量10V以下交流电压的专用刻度线。
第四条刻度线是音频电平测量的专用刻度线（根据0dBm=1mW/600Ω标准设计）。
2．转换开关：转换开关的作用是选择测量的项目及量程。
500型万用表：(1) 直流电压有2.5V 10V 50V 250V 500V五个量程挡位。
(2) 交流电压有10V 50V 250V 500V四个量程挡位。
(3) 直流电流有1mA 10mA 100mA 500mA四个量程挡位。
(4) 电阻有×1 ×10 ×100 ×1K ×10K五个倍率挡位。
电路原理：万用表的表头为磁电系测量机构，它只能通过直流电流。
而万用表的直流电流档是多量程的直流电流表。
表头并联闭路式分压电阻即可扩大其电流量程。
分压电阻不同，相应的量程也不同。
万用表的直流电压档是多量程的直流电压表。
表头串联分压电阻即可扩大其电压量程。
500B 型万用表电流挡的校准方法如下：
1. 准备工具和设备：需要一个标准电阻、一个电流表（或微安表）以及一个可调电源。
2. 校准前的准备工作：首先，将万用表切换到电流档（例如，选择合适的电流档，如100μA 或1mA），并确保万用表处于关闭状态。
然后，将标准电阻连接到万用表的两个输入端口。
3. 校准过程：
a. 打开万用表，并读取电流表的示数。
此时，万用表显示的电流值应等于标准电阻所对应的理论电流值。
b. 调节可调电源，使电流表的示数为零。
此时，万用表应显示电流为零。
c. 逐渐增大电源的输出电流，直至万用表显示所需的电流档位。
记录此时电源的输出电流值，这将成为校准后的电流档位基准值。
d. 重复上述步骤，对其他电流档位进行校准，直至所有电流档位均达到要求的准确度。
4. 校准后的检查：完成校准后，使用万用表进行实际测量，检查测量结果是否符合预期。
如有偏差，可适当调整电流档位的基准值，直至满足要求。
5. 记录校准数据：将校准过程中得到的电流档位基准值记录下来，以便日后参考。
500k可调电位器的检查方法与详细检测记录
检查方法
用万用表电阻档测量电位器的外侧两端，电阻值应与标称值基本相符，如相差太大，说明已经损坏。
万用表测量中间与外侧端，缓慢旋转电位器，观察表针移动情况，如果有突跳，说明有坏点，如果能均匀移动表针，说明电位器良好。
详细检测记录
（1）测标称值
用万用表测量可变电阻时，应先根据被测可变电阻标称值的大小，选择好万用表的合适挡位再进行测量。
测量时，将万用表的红、黑表笔分别接在定片引脚上，万用表读数应为可变电阻的标称值如万用表读数与标称值相差很多，则表明该可变电阻已损坏。
（2）测可变值
当可变电阻的标称阻值正常时，再测量其变化阻值及活动触点与电阻体接触是否良好。
此时用万用表的一个表笔接在动片引脚（通常为中间引脚），另一表笔接在定片引脚（两边引脚）接好表笔后，万用表应显示为零或为标称值，再将万用表的转轴从一个极端位置旋转至另一个极端位置，阻值应从零（或标称值）连续变化到标称值（或零）。
在可变电阻的轴柄转动或滑动过程中，若万用表的指针平稳移动或显示的示数均匀变化，则说明被测可变电阻良好；旋转轴柄时，万
用表阻值读数有跳动现象，则说明被测可变电阻活动触点有接触不良的故障。
500型万用表的使用方法500型万用表可测量直流电流、直流电压、交流电压、电阻和音频电平等.，现以MF500型万用表为例介绍其使用方法和注意事项。
1．MF500型万用表的结构万用表由表头、测量电路及转换开关等三个主要部分组成。
（1）表头：它是一只高灵敏度的磁电式直流电流表，万用表的主要性能指标基本上取决于表头的性能。
表头的灵敏度是指表头指针满刻度偏转时流过表头的直流电流值，这个值越小，表头的灵敏度愈高。
测电压时的内阻越大，其性能就越好。
表头上有四条刻度线，它们的功能如下：第一条（从上到下）标有Ω，指示的是电阻值，转换开关在欧姆挡时，即读此条刻度线。
第二条标有－和∽，指示的是交、直流电压和直流电流值，当转换开关在交、直流电压或直流电流挡，量程在除交流10V以外的其它位置时，即读此条刻度线。
第三条标有10V，指示的是10V的交流电压值，当转换开关在交、直流电压挡，量程在交流10V 时，即读此条刻度线。
第四条标有dB，指示的是音频电平。
（2）测量线路测量线路是用来把各种被测量转换到适合表头测量的微小直流电流的电路，它由电阻、半导体元件及电池组成它能将各种不同的被测量（如电流、电压、电阻等）、不同的量程，经过一系列的处理（如整流、分流、分压等）统一变成一定量限的微小直流电流送入表头进行测量。
（3）转换开关其作用是用来选择各种不同的测量线路，以满足不同种类和不同量程的测量要求。
转换开关有两个，分别标有不同的档位和量程。
2．符号含义（1）表盘上印有多条刻度线，其中右端标有“Ω”的是电阻刻度线，其右端为零，左端为∞，刻度值分布是不均匀的。
（2）V－2.5KV4000Ω/V表示对于交流电压及2.5KV 的直流电压挡，其灵敏度为4000Ω/V 。
（3）∽表示交流，A－V－Ω表示可测量电流、电压及电阻。
（4）45－65－1000Hz表示使用频率范围为1000 Hz以下，标准工作频率范围为45－65Hz（5）20000Ω/V DC表示直流挡的灵敏度为20000Ω/V 3．MF500型万用表的使用（1）万用表使用前，应做到：熟悉表盘上各符号的意义及各个旋钮和选择开关的主要作用。
５００型万用表的维修与校验...５００型万用表的维修与校验[ 转载:电子报| 时间:2004-04-09 23:12:45 | 收藏本文] 【大中小】５００型万用表具有量程设置合理、表盘大、准确、电池耐用、电压测量灵敏度高、电阻刻度中心值低（１０Ω）、稳定可靠等优点，在电子测量中得到广泛使用。
本文介绍常见故障的检修和校验。
１．电流测量电路和检测电流挡是所有测量电路的基础，电流挡失效，其他一切功能都将失效。
因此，维修５００型万用表，必须从电流挡开始。
判断和校准电流挡的方法是用一个好的５００型万用表或更高一级的电流表作标准表，与被测表串联。
将两表量程都转到５０μＡ挡，两表都必须水平放置。
再分别串联２００ｋΩ、１０ｋΩ、１ｋΩ、１０Ω（分别校验１ｍＡ、１０ｍＡ、２５０ｍＡ、５００ｍＡ）的电阻后与可调稳压电源（０～１２Ｖ）连接。
电流挡测量电路如图１所示。
调节稳压电源（约５Ｖ），使标准表的指示为２５μＡ（指示在正中心位置）。
若有误差可调整被测５００型万用表电流测量电路中的电位器Ｒ８，将其校正为２５μＡ。
如果调整达不到要求，可能为灵敏度下降。
下降的原因主要是游丝变形、动圈的轴尖摩擦力增大或是磁场减弱。
可以在通电的情况下用不锈钢镊子轻碰游丝的外侧，观察表头的指示情况，如果游丝变形不严重，表头的灵敏度可以恢复。
如证实表头灵敏度正常，而在５０μＡ状态与标准表的指示不一致时，一般为分流电路的故障。
表头灵敏度为４０μＡ，当引入分流电阻使表头的满偏电流为５０μＡ时，求得分流电阻Ｒ分应为１５ｋΩ。
若电表在各挡都无指示，应检查Ｒ８线绕电阻是否开路。
分流电阻常见的故障是线绕电阻开路，当分流电阻开路时，指针的阻尼明显变坏。
５００型万用表的维修与校验...
５００型万用表的维修与校验
[ 转载:电子报| 时间:2004-04-09 23:12:45 | 收藏本文] 【大中小】
５００型万用表具有量程设置合理、表盘大、准确、电池耐用、电压测量灵敏度高、电阻刻度中心值低（１０
Ω）、稳定可靠等优点，在电子测量中得到广泛使用。
本文介绍常见故障的检修和校验。
１．电流测量电路和检测
电流挡是所有测量电路的基础，电流挡失效，其他一切功能都将失效。
因此，维修５００型万用表，必须从电流挡开始。
判断和校准电流挡的方法是用一个好的５００型万用表或更高一级的电流表作标准表，与被测表串联。
将两表量程都转到５０μＡ挡，两表都必须水平放置。
再分别串联２００ｋΩ、１０ｋΩ、１ｋΩ、１０Ω（分别校验１ｍＡ、１０ｍＡ、２５０ｍＡ、５００ｍＡ）的电阻后与可调稳压电源（０～１２Ｖ）连接。
电流挡测量电路如图１所示。
调节稳压电源（约５Ｖ），使标准表的指示为２５μＡ（指示在正中心位置）。
若有误差可调整被测５００型万
用表电流测量电路中的电位器Ｒ８，将其校正为２５μＡ。
如果调整达不到要求，可能为灵敏度下降。
下降的原因主要是游丝变形、动圈的轴尖摩擦力增大或是磁场减弱。
可以在通电的情况下用不锈钢镊子轻碰游丝的外侧，观察表头的指示情况，如果游丝变形不严重，表头的灵敏度可以恢复。
如证实表头灵敏度正常，而在５０μＡ状态与标准表的指示不一致时，一般为分流电路的故障。
表头灵敏度为４０μＡ，当引入分流电阻使表头的满偏电流为５０μＡ时，求得分流电阻Ｒ分应为１５ｋΩ。
若电表在各挡都无指示，应检查Ｒ８线绕电阻是否开路。
分流电阻常见的故障是线绕电阻开路，当分流电阻开路时，指针的阻尼明显变坏。
因此，通过指针的阻尼情况也可以判断分流电路的正常与否。
２．电阻测量电路与检测
电阻量程使用频繁，且往往在线测量，如果在有电压的电路中测量电阻或误测电压，则电阻挡的电阻很可能烧毁。
５００型万用表电阻测量电路如图２。
５００型万用表电阻测量最小挡的中心阻值是１０
Ω，这意味着可对被测电路提供较大的测试电流（最大
可提供１５０ｍＡ），因此能测量可控硅的维持电流（其他万用表却不能）。
也因此如果万一误接在有电压的电路时，同样也要流过较大的电流，极易烧坏元件，如Ｒ２４（９１Ω）等。
电路中，Ｒ×１、Ｒ×１０、Ｒ×１００挡的电阻是相互依存的，只要其中一只损坏，将影响其他挡位的使用。
如Ｒ２４烧毁，电阻处在开路状态时，短路两表笔，表头有指示，也可以调零，但测量数据将远小于真实值。
电流、电阻挡的线绕电阻，几乎都是些非标称电阻值，且精度要求都很高，可用相应的康铜丝绕制，而且必须用高精度的数字表或电桥测试。
电阻挡校验时，准备１０Ω、１００Ω、１ｋΩ、１０ｋΩ电阻作标准，因为这些都是电阻测量各挡刻度的中心阻值。
如果中心阻值甚至整个刻度都不对，应从Ｒ×１挡开始进行校验。
如果指针偏右则说明表内阻值偏大（含电池内阻、测量线电阻、波段开关接触电阻以及Ｒ２３在内所有电阻之和应不大于１０Ω），要检查上述的所有因素，切实查清电阻增大的原因，如测量线的电阻大和波段开关的接触电阻增大等。
电阻其他挡位的校正与Ｒ×１挡的校正方法相同。
３．电压测量电路与校验
直流电压测量电路如图３。
因为电流挡（５０μ
Ａ）是直流电压各挡的基础，如果更换了电流挡的分流元件，必须检查电压测量（含交流电压挡）的准确性。
校验时，将稳压电源分别调到２．５Ｖ、５Ｖ、１０Ｖ、２５Ｖ等电压值，以标准表指示为准，分别校正被测表在直流２．５Ｖ、１０Ｖ、５０Ｖ挡。
一般情况下，只要５０μＡ挡准确，直流电压各挡元件正常，２．５级的精度是能保障的。
只要直流各挡正常，交流各挡的正常就有基础。
交流电压测量电路如图４。
交流电压量程所不同的是，由于使用了非线性元件（二极管），为了尽可能改善刻度的线性，必须提高二极管的工作电流。
因此，电路从设计上将二极管的工作电流提高到２５０μＡ，这使得电压测量灵敏度相应下降。
校验交流电压的方法与直流电压相同。
