500型万用表的使用方法
500型万用表的使用方法2008-12-06 23:11万用表是用来测量交直流电压、电阻、直流电流等的仪表。
是电工和无线电制作的必备工具。
初看起来万用表很复杂，实际上它是由电流表(俗称表头)、刻度盘、量程选择开关、表笔等组成。
使用时如果把量程选择开关指向直流电流范围时，电流表M并接一些分流电阻来实现扩大量程之目的，使它成为一个具有几个大小不同量程的电流表。
测量结果要看刻度盘上直流电流刻度来读数。
通常刻度盘上第二行为电流刻度。
同样，如果量程选择开关指向直流电压范围时，表头串接另外一些电阻(用串联电阻分压的原理，使它成为一个多程量的电压表)。
读数要看刻度盘上直流电压刻度。
大多数的万用表电压和电流合用一刻度。
如果在测量直流电压的电路中接入一个整流器，便可测交流电压了。
测电阻的原理与测直流电压相仿，只是测试时还须加一组电池。
选择开关指向电阻范围时，刻度盘上找第一行电阻专用刻度读数即可。
万用表的型号很多，但其基本使用方法是相同的。
现以MF30型万用表为例，介绍它的使用方法。
使用前的准备第一，使用万用表之前，必须熟悉量程选择开关的作用。
明确要测什么?怎样去测?然后将量程选择开关拨在需要测试档的位置。
切不可弄错档位。
例如：测量电压时误将选择开关拨在电流或电阻档时，容易把表头烧坏。
第二，使用前观察一下表针是否指在零位。
如果不指零位，可用螺丝刀调节表头上机械调零螺丝，使表针回零(一般不必每次都调)。
红表笔要插入正极插口，黑表笔要插入负极插口。
电压的测量将量程选择开关的尖头对准标有V的五档范围内。
若是测交流电压则应指向V处。
依此类推，如果要改测电阻，开关应指向Ω档范围。
测电流应指向mA或UA。
测量电压时，要把电表表笔并接在被测电路上。
根据被测电路的大约数值，选择一个合适的量程位置。
干电池每节最大值为1．5V，所以可放在5V量程档。
这时在面板上表针满刻度读数的500应作5来读数。
即缩小100倍。
如果表针指在300刻度处，则读为3V。
MF万用表的使用说明和技巧
MF-万用表的使用说明和技巧————————————————————————————————作者：————————————————————————————————日期：万用表的使用方法和技巧一：万用表的使用方法（1）熟悉表盘上各符号的意义及各个旋钮和选择开关的主要作用。
（2）进行机械调零。
（3）根据被测量的种类及大小，选择转换开关的挡位及量程，找出对应的刻度线。
（4）选择表笔插孔的位置。
（5）测量电压：测量电压（或电流）时要选择好量程，如果用小量程去测量大电压，则会有烧表的危险；如果用大量程去测量小电压，那么指针偏转太小，无法读数。
量程的选择应尽量使指针偏转到满刻度的2/3左右。
如果事先不清楚被测电压的大小时，应先选择最高量程挡，然后逐渐减小到合适的量程。
①交流电压的测量：将万用表的一个转换开关置于交、直流电压挡，另一个转换开关置于交流电压的合适量程上，万用表两表笔和被测电路或负载并联即可。
②直流电压的测量：将万用表的一个转换开关置于交、直流电压挡，另一个转换开关置于直流电压的合适量程上，且“+”表笔（红表笔）接到高电位处，“-”表笔（黑表笔）接到低电位处，即让电流从“+”表笔流入，从“-”表笔流出。
若表笔接反，表头指针会反方向偏转，容易撞弯指针。
（6）测电流：测量直流电流时，将万用表的一个转换开关置于直流电流挡，另一个转换开关置于50uA到500mA的合适量程上，电流的量程选择和读数方法与电压一样。
测量时必须先断开电路，然后按照电流从“+”到“-”的方向，将万用表串联到被测电路中，即电流从红表笔流入，从黑表笔流出。
如果误将万用表与负载并联，则因表头的内阻很小，会造成短路烧毁仪表。
其读数方法如下：实际值＝指示值×量程/满偏（7）测电阻：用万用表测量电阻时，应按下列方法*作：A 选择合适的倍率挡。
万用表欧姆挡的刻度线是不均匀的，所以倍率挡的选择应使指针停留在刻度线较稀的部分为宜，且指针越接近刻度尺的中间，读数越准确。

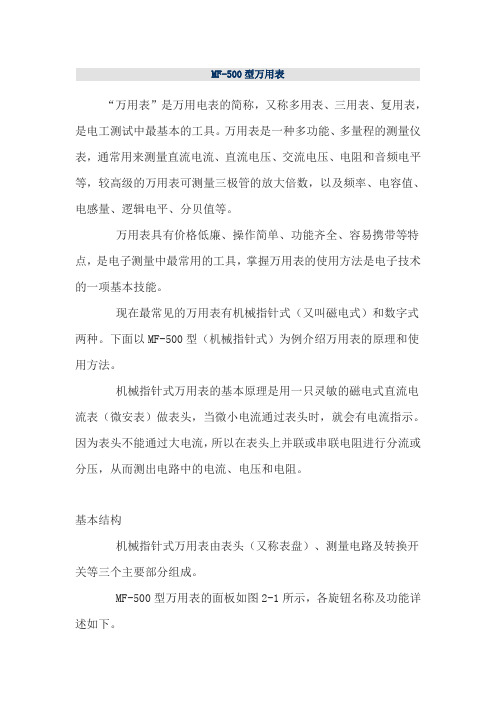

MF500万用表
MF-500型万用表“万用表”是万用电表的简称，又称多用表、三用表、复用表，是电工测试中最基本的工具。
万用表是一种多功能、多量程的测量仪表，通常用来测量直流电流、直流电压、交流电压、电阻和音频电平等，较高级的万用表可测量三极管的放大倍数，以及频率、电容值、电感量、逻辑电平、分贝值等。
万用表具有价格低廉、操作简单、功能齐全、容易携带等特点，是电子测量中最常用的工具，掌握万用表的使用方法是电子技术的一项基本技能。
现在最常见的万用表有机械指针式（又叫磁电式）和数字式两种。
下面以MF-500型（机械指针式）为例介绍万用表的原理和使用方法。
机械指针式万用表的基本原理是用一只灵敏的磁电式直流电流表（微安表）做表头，当微小电流通过表头时，就会有电流指示。
因为表头不能通过大电流，所以在表头上并联或串联电阻进行分流或分压，从而测出电路中的电流、电压和电阻。
基本结构机械指针式万用表由表头（又称表盘）、测量电路及转换开关等三个主要部分组成。
MF-500型万用表的面板如图2-1所示，各旋钮名称及功能详述如下。
1．表头表头是一只高灵敏度的磁电式直流电流表，万用表的主要性熊指标基本上取决于表头的性能。
表头的灵敏度是指表头指针满刻度偏转时流过表头的直流电流值，这个值越小，表头的灵敏度就越高。
测电压时的内阻越大，其性能就越好。
表头上有四条刻度线，它们的功能如下：第一条（从上到下）右端标有“Ω”的是电阻刻度线，其刻度值分布是不均匀的，指示的是电阻值，转换开关在欧姆挡时，即读此条刻度线；第二条符号“-”或“DC”表示直流，“～”或“A C”表示交流，“≌”表示交流和直流共用的刻度线，当转换开关在交、直流电压或直流电流挡时，量程在除交流10V以外的其他位置时，即读此条刻度线；第三条标有10V，指示的是10V的交流电压值，当转换开关在交、直流电压挡，量程在交流10V时，即读此条刻度线；第四条标有dB，指示的是音频电平。
表头上还设有机械零位调整旋钮，用以校正指针在左端指零位。

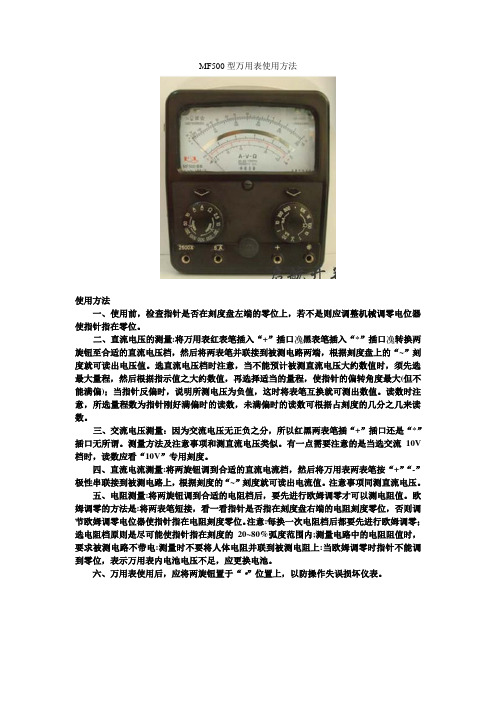

MF500型万用表使用方法
MF500型万用表使用方法使用方法一、使用前，检查指针是否在刻度盘左端的零位上，若不是则应调整机械调零电位器使指针指在零位。
二、直流电压的测量:将万用表红表笔插入“+”插口黑表笔插入“*”插口转换两旋钮至合适的直流电压档，然后将两表笔并联接到被测电路两端，根据刻度盘上的“~”刻度就可读出电压值。
选直流电压档时注意，当不能预计被测直流电压大约数值时，须先选最大量程，然后根据指示值之大约数值，再选择适当的量程，使指针的偏转角度最大(但不能满偏)；当指针反偏时，说明所测电压为负值，这时将表笔互换就可测出数值。
读数时注意，所选量程数为指针刚好满偏时的读数，未满偏时的读数可根据占刻度的几分之几来读数。
三、交流电压测量：因为交流电压无正负之分，所以红黑两表笔插“+”插口还是“*”插口无所谓。
测量方法及注意事项和测直流电压类似。
有一点需要注意的是当选交流10V 档时，读数应看“10V”专用刻度。
四、直流电流测量:将两旋钮调到合适的直流电流档，然后将万用表两表笔按“+”“-”极性串联接到被测电路上，根据刻度的“~”刻度就可读出电流值。
注意事项同测直流电压。
五、电阻测量:将两旋钮调到合适的电阻档后，要先进行欧姆调零才可以测电阻值。
欧姆调零的方法是:将两表笔短接，看一看指针是否指在刻度盘右端的电阻刻度零位，否则调节欧姆调零电位器使指针指在电阻刻度零位。
注意:每换一次电阻档后都要先进行欧姆调零；选电阻档原则是尽可能使指针指在刻度的20~80%弧度范围内;测量电路中的电阻阻值时，要求被测电路不带电:测量时不要将人体电阻并联到被测电阻上:当欧姆调零时指针不能调到零位，表示万用表内电池电压不足，应更换电池。
六、万用表使用后，应将两旋钮置于“·”位置上，以防操作失误损坏仪表。
500型万用表使用
转换开关 其作用是用来选择各种不同的测量线路，以满足 不同种类和不同量程的测量要求。转换开关一般 有两个，分别标有不同的档位和量程。
符号含义
万用表准确度
准确度也叫精确度。万用表是一种直读式电工测 量仪表。其准确度不高，但因功能繁多、使用方 便而获广泛使用。用仪表进行测量时，仪表示值 与被测量真值间存在一定误差。在符合仪器校准 试验所规定的基准条件下对仪器测定的误差称固 有误差。 国家规定，根据仪表固有误差的大小，直读式电 工测量仪表的精确度划分为7级，如表所示。表中 固有误差是以测量仪器的绝对误差与该仪器刻度 尺上量限(称量程)之比的百分数来定义的。不同 型号或同一型号但工作在不同功能和量程时的万 用表，其准确度可不同。各量程的准确度级别均 于电表面板或使用说明书上标明。
技术指标
0~50цA~1mA~10mA~100mA~500
0~2KΩ~20KΩ~200KΩ~2MΩ~20MΩ 音频电平：-10~+22dB
500型万用表电路图
万用表使用方法 -测直流
进行机械调零 选择合适的量程档位。 使用万用表电流挡测量电流时，应将万用表串联 在被测电路中，因为只有串连接才能使流过电流 表的电流与被测支路电流相同。测量时，应断开 被测支路，将万用表红、黑表笔串接在被断开的 两点之间。特别应注意电流表不能并联接在被测 电路中，这样做是很危险的，极易使万表烧毁。 注意被测电量极性
万用表测量技巧
测三极管：通常我们要用R×1kΩ档，不管是NPN管还是PNP 管，不管是小功率、中功率、大功率管，测其be结cb结都应 呈现与二极管完全相同的单向导电性，反向电阻无穷大，其 正向电阻大约在10K左右。为进一步估测管子特性的好坏， 必要时还应变换电阻档位进行多次测量，方法是：置 R×10Ω档测PN结正向导通电阻都在大约200Ω左右；置 R×1Ω档测PN结正向导通电阻都在大约30Ω左右，（以上为 47型表测得数据，其它型号表大概略有不同，可多试测几个 好管总结一下，做到心中有数）如果读数偏大太多，可以断 定管子的特性不好。还可将表置于R×10kΩ再测，耐压再低 的管子（基本上三极管的耐压都在30V以上），其cb结反向 电阻也应在∞，但其be结的反向电阻可能会小些，表针会稍 有偏转（一般不会超过满量程的1/3，根据管子的耐压不同 而不同）。同样，在用R×10kΩ档测ec间(对NPN管）或ce间 （对PNP管）的电阻时，表针可能略有偏转，但这不表示管 子是坏的。但在用R×1kΩ以下档测ce或ec间电阻时，表头 指示应为无穷大，否则管子就是有问题。应该说明一点的是， 以上测量是针对硅管而言的，对锗管不适用。不过现在锗管 也很少见了。另外，所说的“反向”是针对PN结而言，对 NPN管和PNP管方向实际上是不同的。
500型万用表 数字万用表 兆欧表的使用方法
500型万用表的使用方法500型万用表可测量直流电流、直流电压、交流电压、电阻和音频电平等.，现以MF500型万用表为例介绍其使用方法和注意事项。
1．MF500型万用表的结构万用表由表头、测量电路及转换开关等三个主要部分组成。
（1）表头：它是一只高灵敏度的磁电式直流电流表，万用表的主要性能指标基本上取决于表头的性能。
表头的灵敏度是指表头指针满刻度偏转时流过表头的直流电流值，这个值越小，表头的灵敏度愈高。
测电压时的内阻越大，其性能就越好。
表头上有四条刻度线，它们的功能如下：第一条（从上到下）标有Ω，指示的是电阻值，转换开关在欧姆挡时，即读此条刻度线。
第二条标有－和∽，指示的是交、直流电压和直流电流值，当转换开关在交、直流电压或直流电流挡，量程在除交流10V以外的其它位置时，即读此条刻度线。
第三条标有10V，指示的是10V的交流电压值，当转换开关在交、直流电压挡，量程在交流10V 时，即读此条刻度线。
第四条标有dB，指示的是音频电平。
（2）测量线路测量线路是用来把各种被测量转换到适合表头测量的微小直流电流的电路，它由电阻、半导体元件及电池组成它能将各种不同的被测量（如电流、电压、电阻等）、不同的量程，经过一系列的处理（如整流、分流、分压等）统一变成一定量限的微小直流电流送入表头进行测量。
（3）转换开关其作用是用来选择各种不同的测量线路，以满足不同种类和不同量程的测量要求。
转换开关有两个，分别标有不同的档位和量程。
2．符号含义（1）表盘上印有多条刻度线，其中右端标有“Ω”的是电阻刻度线，其右端为零，左端为∞，刻度值分布是不均匀的。
（2）V－2.5KV4000Ω/V表示对于交流电压及2.5KV 的直流电压挡，其灵敏度为4000Ω/V 。
（3）∽表示交流，A－V－Ω表示可测量电流、电压及电阻。
（4）45－65－1000Hz表示使用频率范围为1000 Hz以下，标准工作频率范围为45－65Hz（5）20000Ω/V DC表示直流挡的灵敏度为20000Ω/V 3．MF500型万用表的使用（1）万用表使用前，应做到：熟悉表盘上各符号的意义及各个旋钮和选择开关的主要作用。

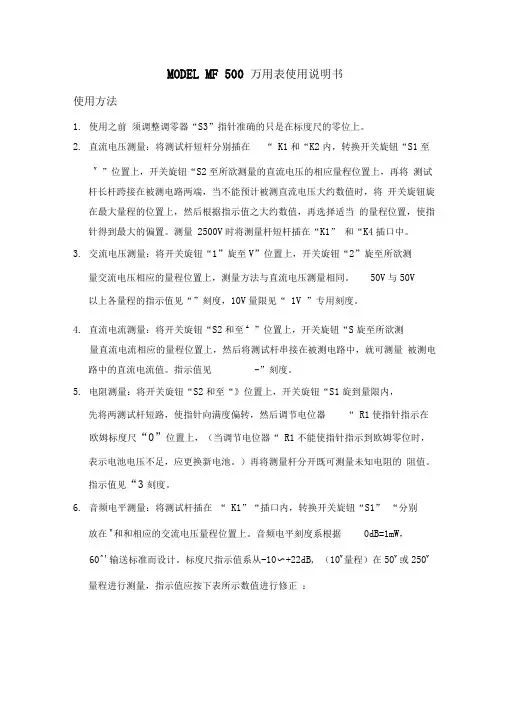

MODEL_MF_500万用表使用说明书
MODEL MF 500 万用表使用说明书使用方法1.使用之前须调整调零器“S3”指针准确的只是在标度尺的零位上。
2.直流电压测量：将测试杆短杆分别插在“ K1和“K2内，转换开关旋钮“S1至V”位置上，开关旋钮“S2至所欲测量的直流电压的相应量程位置上，再将测试杆长杆跨接在被测电路两端，当不能预计被测直流电压大约数值时，将开关旋钮旋在最大量程的位置上，然后根据指示值之大约数值，再选择适当的量程位置，使指针得到最大的偏置。
测量2500V时将测量杆短杆插在“K1” 和“K4插口中。
3.交流电压测量：将开关旋钮“1”旋至V”位置上，开关旋钮“2”旋至所欲测量交流电压相应的量程位置上，测量方法与直流电压测量相同。
50V与50V 以上各量程的指示值见“”刻度，10V量限见“ 1V ”专用刻度。
4.直流电流测量：将开关旋钮“S2和至A”位置上，开关旋钮“S旋至所欲测量直流电流相应的量程位置上，然后将测试杆串接在被测电路中，就可测量被测电路中的直流电流值。
指示值见-”刻度。
5.电阻测量：将开关旋钮“S2和至“》位置上，开关旋钮“S1旋到量限内，先将两测试杆短路，使指针向满度偏转，然后调节电位器“ R1使指针指示在欧姆标度尺“0”位置上，（当调节电位器“ R1不能使指针指示到欧姆零位时，表示电池电压不足，应更换新电池。
）再将测量杆分开既可测量未知电阻的阻值。
指示值见“3刻度。
6.音频电平测量：将测试杆插在“ K1”“插口内，转换开关旋钮“S1” “分别放在V和和相应的交流电压量程位置上。
音频电平刻度系根据0dB=1mW，60^'输送标准而设计。
标度尺指示值系从-10〜+22dB, （10V量程）在50V 或250V 量程进行测量，指示值应按下表所示数值进行修正：注意事项：为了测量时获得良好的效果，仪表在使用时，应遵守下列事项：1.仪表在测试时，不能旋转开关旋钮。
2.当被测之量不能确定其大约数值时，应先将量程转换开关旋到最大量程的位置上，然后再根据指示值选择适当的量程，使指针得到最大的偏转。
MF-500型万用表使用方法及注意事项
MF-500型万用表使用方法及注意事项本文介绍MF-500型万用表的基本结构，并结合修理经验，总结了500型万用表在使用中的注意事项，针对各种常见故障提出了相应的处理措施，为其正确应用提供指导。
标签：万用表;使用;措施万用表又名三用表，具有多功能、多量程特点，既可直接测量直流电流、直流电阻，交直流电压，又可测音频电平等，其具有读数形象直观、灵敏度高、携带方便、用途广等优点。
但由于线路复杂、使用繁琐，容易发生故障和损坏，因此万用表的正确使用和维修既可以延长使用寿命，又能保证测量精度。
1 MF-500型万用表的基本结构MF-500型万用表的基本结构包含表头、测量电路、转换开关等部分[1]。
1.1表头部分MF-500型万用表表头部分为磁电式直流电流表，该电流表表头具有高灵敏度的特性。
万用表的灵敏度与表头指针满刻度偏转时直流电流值有关，电流值越小，说明万用表灵敏度越高。
MF-500型万用表表头刻度盘上有四条刻度线，四条刻度线（从上往下依次增大，最上面为第一条刻度线）表示的含义如下：第一条刻度线上标有Ω，表示电阻值，当转换开关置于欧姆档位时，即通过此刻度线读出所测量的电阻值;第二条刻度线上标有—和～，表示交、直流电压值和直流电流值，当转换开关置于交、直流电压或直流电流档位时，即通过此刻度线读出所测量的交直流电压（不包含交流10V电压）或者直流电流值;第三条刻度线上标有10V，表示10V的交流电压值，当转换开关置于交、直流电压档，量程选择交流10V档时，即通过此刻度线读出所测的交流10V电压值;第四条刻度线上标有db，通过此刻度线读出所测的音频电平值。
1.2 测量线路部分MF-500型万用表的核心部分为内部的测量线路部分，具有整流、分流、分压等功能。
测量线路部分由电池、电阻、半导体等部件组成，通过此部分将不同量程的电流、电压、电阻等被测量值转换成磁电式直流电流表能够测量的微小直流电流。
1.3 转换开关部分MF-500型万用表的转换开关有两种，一种用来进行档位转换，一种用来进行量程转换。
500型万用表数字万用表兆欧表的使用方法
500型万用表数字万用表兆欧表的使用方法500型万用表的使用方法500型万用表可测量直流电流、直流电压、交流电压、电阻和音频电平等.，现以MF500型万用表为例介绍其使用方法和注意事项。
1．MF500型万用表的结构万用表由表头、测量电路及转换开关等三个主要部分组成。
（1）表头：它是一只高灵敏度的磁电式直流电流表，万用表的主要性能指标基本上取决于表头的性能。
表头的灵敏度是指表头指针满刻度偏转时流过表头的直流电流值，这个值越小，表头的灵敏度愈高。
测电压时的内阻越大，其性能就越好。
表头上有四条刻度线，它们的功能如下：第一条（从上到下）标有Ω，指示的是电阻值，转换开关在欧姆挡时，即读此条刻度线。
第二条标有－和∽，指示的是交、直流电压和直流电流值，当转换开关在交、直流电压或直流电流挡，量程在除交流10V以外的其它位置时，即读此条刻度线。
第三条标有10V，指示的是10V的交流电压值，当转换开关在交、直流电压挡，量程在交流10V 时，即读此条刻度线。
第四条标有dB，指示的是音频电平。
（2）测量线路测量线路是用来把各种被测量转换到适合表头测量的微小直流电流的电路，它由电阻、半导体元件及电池组成它能将各种不同的被测量（如电流、电压、电阻等）、不同的量程，经过一系列的处理（如整流、分流、分压等）统一变成一定量限的微小直流电流送入表头进行测量。
（3）转换开关其作用是用来选择各种不同的测量线路，以满足不同种类和不同量程的测量要求。
转换开关有两个，分别标有不同的档位和量程。
2．符号含义（1）表盘上印有多条刻度线，其中右端标有“Ω”的是电阻刻度线，其右端为零，左端为∞，刻度值分布是不均匀的。
（2）V－2.5KV4000Ω/V表示对于交流电压及2.5KV 的直流电压挡，其灵敏度为4000Ω/V 。
（3）∽表示交流，A－V－Ω表示可测量电流、电压及电阻。
（4）45－65－1000Hz表示使用频率范围为1000 Hz以下，标准工作频率范围为45－65Hz（5）20000Ω/V DC表示直流挡的灵敏度为20000Ω/V 3．MF500型万用表的使用（1）万用表使用前，应做到：熟悉表盘上各符号的意义及各个旋钮和选择开关的主要作用。
MF500 型万用电表
MF500 型万用电表是一种高灵敏度、多量限的携带整流系仪表。
该仪表共具有二十九个测量量限，能分别测量交直流电压、交直流电源、电阻，适宜于无线电、电讯及电工事业单位作一般测量之用. MF500-B 型万用电表使用时，将红表笔接“+”，黑表笔接“*”。
具体使用方法：1．测量交直流电压把转换开关拨到交直流电压档，量程开关拨到直流电压档或交流电压档。
直流电压有 2.5V，10V,50V,250V,500V 五个量程，交流电压有10V,50V,250V,500V 四个量程。
在测量未知电压时量程应选最大量程，然后逐渐减少到合适档位（使指针偏转刻度在1/3 到2/3 满刻度之间），以免烧坏万用表。
将表笔并联接于被测点，若为直流电压时，红表笔接“+”，黑表笔接“-”，若正负极性接反，会造成指针损坏。
读相应的刻度线。
在使用万用表时应特别注意万用表表头标尺的刻度线，其中自上而下第一条是欧姆档刻度线，二条是电压、电流的共用刻度线，大部分万用表第三条是交流电压10V 专用刻度线。
2．测量电阻把转换开关拨到欧姆档，倍率开关拨到恰当的位置，把被测电阻接在表笔间，表头上的读数乘上倍率，就是所测电阻的阻值，使用万用表测量电阻时，要注意调零。
3．测量电流把转换开关拨到电流档，量程开关拨到直流电流档或交流电流档。
万用表的电压档和电流档的使用有许多相似之处，使用万用表测电流时将表笔串联在被测电路中。
以MF500型指针式万用表为例，介绍万用表的使用方法：（1）表头万用表的表头是灵敏电流计。
表头上的表盘印有多种符号，刻度线和数值。
符号A一V一Ω表示这只电表是可以测量电流、电压和电阻的多用表。
表盘上印有多条刻度线，其中右端标有“Ω”的是电阻刻度线，其右端为零，左端为∞，刻度值分布是不均匀的。
符号“－”或“DC”表示直流，“～”或“AC”表示交流，“～”表示交流和直流共用的刻度线。
刻度线下的几行数字是与选择开关的不同档位相对应的刻度值。
表头上还设有机械零位调整旋钮，位于表盘下部中间的位置，用以校正指针在左端指零位。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
MF-500型万用表操作程序本操作程序以典型实验室用标准“MF-500指针式万用表”为例，其它型号的机械式万用表可做参考。
一、准备程序：（1）打开万用表背面的电池盖板，按标示的电池极性分别正确装入21.5V 干电池和6F229V层迭干电池各一节，并盖好电池盖板。
（2）检查转换量程开关档位是否在空挡，不在则旋在空档位。
（3）将MF-500指针式万用表水平放置在桌上，待指针静止后检查指针指示在零位否，未在零位则取一合适的一字螺丝刀插入表头上带一字槽的灰色旋钮中，缓慢并以适当力量精心调整指针指在零位上。
（4）常规测量时，黑表笔插入左下角“*”孔内；红表笔插入左下角“+”孔内。
（5）测量500伏以上2500伏以下的交直流电压时，应将红表笔插入右下角“2500V”孔内，且量程开关旋至ACV～500V或DCV 500V档位，方可测量较高交直流电压。
（6）测量5A以下和0.5A以上的较大直流电流时，应将红表笔插入右下角“5A”孔内，且量程开关旋至DcmA500档位，方可测量较大直流电流。
*大电流测量时注意测量时间不得超过10秒钟。
二、结束程序：（1）测量结束后，应检查量程开关档位是否在空挡，不在则旋在空档位。
（2）将红表笔和黑表笔以适当力量捏着表笔插头部位垂直拔下，不可抓表笔测量线拔插头。
并与万用表一起成套收好放好。
三、使用维护注意事项：（1）MF-500指针式万用表必须水平放置、平稳后方可使用。
（2）MF-500指针式万用表使用时应避开较强的电磁场环境；并且不可放在铁磁性金属物质上使用。
（3）MF-500指针式万用表使用时应避开高温、高湿、震动环境。
（4）MF-500指针式万用表长期不使用时，应将万用表内的干电池全部取出。
四、正确读取测量数值方法：（1）单眼从MF-500指针式万用表的刻度盘的正上方读取数值，并且当反射镜中的指针与万用表实际指针重合为一线时，对应的读数是正确测量获得的数值。
（2）测量时，MF-500指针式万用表的指针指在刻度盘的～之间的区域时，所获得的测量数据最为准确。
（3）测量时，MF-500指针式万用表的指针应静止不动时读取数值。
（4）MF-500指针式万用表的刻度盘为多重复合刻度线构成，故在读数时应选择与量程开关档位对应的刻度线进行读数。
五、测量操作中的重要注意事项：（1）MF-500指针式万用表是便携式低压及弱电常规测量仪表，通常不得作为高电压和大电流的强电测量使用。
#（2）测量操作中禁止用双手或单手乃至身体裸露部分接触“MF-500指针式万用表”的表笔的金属导电部分。
（3）测量操作中禁止在测量过程中改变（旋转）量程开关的档位。
（4）严禁在电流档（DCmA）任何量程下进行电压测量操作。
（5）测量直流电流时，MF-500指针式万用表是串联在被测量电路中的；注意红表笔应接在被测量电路的高电位（电压）点上，黑表笔应接在被测量电路的低电位（电压）点上。
对于未知极性和被测量电流的大小情况下，测量量程档位开关应放在最大量程上（500mA），并且采用瞬间测量法先判断被测电路的电位极性，而后再用瞬间测量法判断被测电流的大概范围，最后选取合适量程开关进行测量和读数。
（6）测量直流电压时，MF-500指针式万用表是并联在被测量电路中的；注意红表笔应接在被测量电路的高电位（电压）点上，黑表笔应接在被测量电路的低电位（电压）点上。
对于未知极性和被测量电压的大小情况下，测量量程档位开关应放在最大量程上（500V），并且采用瞬间测量法先判断被测电路的电压极性，而后再用瞬间测量法判断被测电压的大概范围，最后选取合适量程开关进行测量和读数。
（7）测量交流电压时，被测量的交流电压应是工频（50Hz）正弦交流电压，正弦交流电的波形失真太大时测量值仅供参考不可做准确数值；非正弦交流电的测量读数值需要做相应换算方可做测量实际数值。
（8）使用MF-500指针式万用表测量500伏以上2500伏以下的交直流电压时，应采用单手测量操作方法，并且站立于干燥地面或绝缘良好的物体上进行测量，以免遭受电击。
（9）严禁使用直流电阻量程（档）的任何倍率档位对带电线路或元器件进行测量操作。
*瞬间法：即在测量中先接好一支表笔，再用另一支表笔迅速点一下另一测量点（接触时间短于0.3秒），观察表针的摆动方向和摆动大小范围。
如表针反转则表示万用表接入的极性反了；如表针的摆动幅度太小可适当降低测量量程的范围。
**单手测量法：所谓单手测量法是指在测量较高电压时使用的安全测量法，测量前先将黑表笔接地或接在被测量的低电位（电压）点上，再用一只手（另一只手悬空不接触万用表和被测量电路）握住另一只红表笔绝缘部分用表笔金属部分接触测量点进行测量。
六、直流电流的测量方法：（1）根据被测电路电流的可能最大值选择合适的量程开关档位（DCmA：0—500—1mA—10mA—100mA—500mA）。
（2）MF-500指针式万用表串联在被测电路中，红表笔接被测量电路的高电位（电压）点，黑表笔接被测量电路的低电位（电压）点。
（3）对于未知极性和被测量电流的大小情况下，测量量程档位开关应放在最大量程上（500mA），并且采用瞬间测量法先判断被测电路的电位极性，而后再用瞬间测量法判断被测电流的大概范围，最后选取合适量程开关进行测量和读数。
（4）测量读数在刻度盘的第二条刻度线（由上至下）上读取，按照中间刻度标值读取数据，再根据量程档位做倍率换算获得测量实际值。
（5）测量5A以下和0.5A以上的较大直流电流时，应将红表笔插入右下角“5A”孔内，且量程开关旋至DcmA500档位，方可测量较大直流电流。
大电流测量时注意测量时间不得超过10秒钟。
七、直流电压的测量方法：（1）根据被测电路电压的可能最大值选择合适的量程开关档位（DCV：0—2.5V—10V—50V—250V—500V—2500V）。
（2）MF-500指针式万用表并联在被测电路两端，红表笔接被测量电路的高电位（电压）点，黑表笔接被测量电路的低电位（电压）点。
（3）对于未知极性和被测量电压的大小情况下，测量量程档位开关应放在最大量程上（500V），并且采用瞬间测量法先判断被测电路的电压极性，而后再用瞬间测量法判断被测电压的大概范围，最后选取合适量程开关进行测量和读数。
（4）测量读数在刻度盘的第二条刻度线（由上至下）上读取，按照中间刻度标值读取数据，再根据量程档位做倍率换算获得测量实际值。
（5）测量500伏以上2500伏以下的直流电压时，应将红表笔插入右下角“2500V”孔内，且量程开关旋至DCV 500V档位，方可测量较高电压。
并采用单手测量操作方法，并且站立于干燥地面或绝缘良好的物体上进行测量，以免遭受电击。
八、交流电压的测量方法：（1）根据被测电路电压的可能最大值选择合适的量程开关档位（ACV：0—10V—50V—250V—500V—2500V）。
（2）MF-500指针式万用表并联在被测电路两端，一般红表笔接被测量电路的高电位（电压）点，黑表笔接被测量电路的低电位（电压）点。
（3）对于未知极性和被测量电压的大小情况下，测量量程档位开关应放在最大量程上（500V），并且用瞬间测量法判断被测电压的大概范围，最后选取合适量程开关进行测量和读数。
（4）测量读数在刻度盘的第二条刻度线（由上至下）上读取，按照中间刻度标值读取数据，再根据量程档位做倍率换算获得测量实际值。
（5）测量500伏以上2500伏以下的交流电压时，应将红表笔插入右下角“2500V”孔内，且量程开关旋至ACV 1000V档位，方可测量较高电压。
并采用单手测量操作方法，并且站立于干燥地面或绝缘良好的物体上进行测量，以免遭受电击。
（6）低于10V的交流电压进行测量时，测量读数在刻度盘的第三条红色刻度线（由上至下）上读取，按照中间刻度标值读取数据。
九、实际测量值与刻度盘读数换算示例：（1）例如：在直流电流5mA量程档位测量电流，在刻度盘第二条刻度线上按标示值0—10—20—30—40—50读得测量值读数为30，则测量得到的实际值是：实际值=读数倍率其中：倍率=量程值/刻度盘标示最大值（倍）（2）例如：在直流电压2.5V量程档位测量电压，在刻度盘第二条刻度线上按标示值0—50—100—150—200—250读得测量值读数为150，则测量得到的实际值是：实际值=读数倍率其中：倍率=量程值/刻度盘标示最大值= 1 %（倍）（3）例如：在交流电压1000V量程档位测量电压，在刻度盘第二条刻度线上按标示值0—50—100—150—200—250读得测量值读数为150，则测量得到的实际值是：实际值=读数倍率其中：倍率=量程值/刻度盘标示最大值（倍）十、直流电阻的测量方法：（1）根据被测量原器件的电阻的最大可能值选择合适的直流电阻量程开关倍率“”档位（、0、00、K 、0K）。
（2）在“”档位直流电阻量程开关倍率选定后，应进行“”档位测量量程校零。
校零方法是先将MF-500指针式万用表的红和黑两支表笔短路，再调节万用表控制面板右上角的“0ADj”旋钮使表头指针指在刻度盘的右边“0”刻度线上。
校零后方可进行原器件的直流电阻的测量。
（3）每次改变“”档位直流电阻量程开关倍率后则需要重新进行“”档位测量量程校零；已经在某量程开关倍率下进行较长时间的测量情况下，则需要定时地进行“”档位测量量程校零方可继续测量。
（4）对于被测原器件的直流电阻值未知情况下，在测量时应先选择K 量程开关倍率进行粗测量，根据粗测量结果再选择合适的量程开关倍率进行精测量。
（5）注意0K档位使用的是9V电池，其余的、0、00、K 档位使用的是1.5V电池，故测量时需要根据被测原器件的允许直流耐压决定是否采用高电阻0K档进行测量。
在未知原器件耐压（如：集成电路、晶体管、电解电容等）情况下，通常使用、0、00、K 档位进行测量，为避免损坏被测原器件，一般不使用高电阻0K档对被测原器件进行测量。
（6）对于有极性原器件的直流电阻测量时，要注意MF-500指针式万用表的红表笔接内部电池的负极，而黑表笔则接内部电池的正极。
即黑表笔是万用表内部电池的正极，红表笔是万用表内部电池的负极。
（7）对于电路的在线直流电阻测量时，首先应确定被测线路（或原器件）不带电，即被测电路的内部电源和外部电源均应断开，并且被测电路中的所有较大容量的电容器应进行完全放电后方可以进行测量。
（8）对于电路中存在钽或铌电解电容时，不可对其进行反极性的电阻测量，避免对其造成损害而降低其可靠性。
（9）“”档位直流电阻的测量值的读数在MF-47指针式万用表刻度盘上最上方的一条非线性刻度线上，被测量原器件的实际直流电阻值等于万用表的测量读数与“”档位直流电阻量程开关倍率的乘积。
对于指针不在刻度线上的值需要做相应的非线性估读。
