MF-500型万用表“万用表”是万用电表的简称，又称多用表、三用表、复用表，是电工测试中最基本的工具。
万用表是一种多功能、多量程的测量仪表，通常用来测量直流电流、直流电压、交流电压、电阻和音频电平等，较高级的万用表可测量三极管的放大倍数，以及频率、电容值、电感量、逻辑电平、分贝值等。
万用表具有价格低廉、操作简单、功能齐全、容易携带等特点，是电子测量中最常用的工具，掌握万用表的使用方法是电子技术的一项基本技能。
现在最常见的万用表有机械指针式（又叫磁电式）和数字式两种。
下面以MF-500型（机械指针式）为例介绍万用表的原理和使用方法。
机械指针式万用表的基本原理是用一只灵敏的磁电式直流电流表（微安表）做表头，当微小电流通过表头时，就会有电流指示。
因为表头不能通过大电流，所以在表头上并联或串联电阻进行分流或分压，从而测出电路中的电流、电压和电阻。
基本结构机械指针式万用表由表头（又称表盘）、测量电路及转换开关等三个主要部分组成。
MF-500型万用表的面板如图2-1所示，各旋钮名称及功能详述如下。
1．表头表头是一只高灵敏度的磁电式直流电流表，万用表的主要性熊指标基本上取决于表头的性能。
表头的灵敏度是指表头指针满刻度偏转时流过表头的直流电流值，这个值越小，表头的灵敏度就越高。
测电压时的内阻越大，其性能就越好。
表头上有四条刻度线，它们的功能如下：第一条（从上到下）右端标有“Ω”的是电阻刻度线，其刻度值分布是不均匀的，指示的是电阻值，转换开关在欧姆挡时，即读此条刻度线；第二条符号“-”或“DC”表示直流，“～”或“A C”表示交流，“≌”表示交流和直流共用的刻度线，当转换开关在交、直流电压或直流电流挡时，量程在除交流10V以外的其他位置时，即读此条刻度线；第三条标有10V，指示的是10V的交流电压值，当转换开关在交、直流电压挡，量程在交流10V时，即读此条刻度线；第四条标有dB，指示的是音频电平。
表头上还设有机械零位调整旋钮，用以校正指针在左端指零位。
万用表的使用方法图解万用表又叫多用表、三用表、复用表，是一种多功能、多量程的测量仪表，一般万用表可测量直流电流、直流电压、交流电压、电阻和音频电平等，有的还可以测交流电流、电容量、电感量及半导体的一些参数（如β）。
?1．万用表的结构（500型）万用表由表头、测量电路及转换开关等三个主要部分组成。
（1）表头：它是一只高灵敏度的磁电式直流电流表，万用表的主要性能指标基本上取决于表头的性能。
表头的灵敏度是指表头指针满刻度偏转时流过表头的直流电流值，这个值越小，表头的灵敏度愈高。
测电压时的阻越大，其性能就越好。
表头上有四条刻度线，它们的功能如下：第一条（从上到下）标有R或Ω，指示的是电阻值，转换开关在欧姆挡时，即读此条刻度线。
第二条标有∽和VA，指示的是交、直流电压和直流电流值，当转换开关在交、直流电压或直流电流挡，量程在除交流10V以外的其它位置时，即读此条刻度线。
第三条标有10V，指示的是10V的交流电压值，当转换开关在交、直流电压挡，量程在交流10V时，即读此条刻度线。
第四条标有dB，指示的是音频电平。
（2）测量线路测量线路是用来把各种被测量转换到适合表头测量的微小直流电流的电路，它由电阻、半导体元件及电池组成?它能将各种不同的被测量（如电流、电压、电阻等）、不同的量程，经过一系列的处理（如整流、分流、分压等）统一变成一定量限的微小直流电流送入表头进行测量。
（3）转换开关其作用是用来选择各种不同的测量线路，以满足不同种类和不同量程的测量要求。
转换开关一般有两个，分别标有不同的档位和量程。
你已回复，可阅读此处的隐藏容：2．符号含义（1）∽表示交直流（2）V－2.5KV 4000Ω/V 表示对于交流电压及2.5KV的直流电压挡，其灵敏度为4000Ω/V（3）A－V－Ω表示可测量电流、电压及电阻?（4）45－65－1000Hz 表示使用频率围为1000 Hz以下，标准工频围为45－6 5Hz（5）2000Ω/V DC 表示直流挡的灵敏度为2000Ω/V钳表和摇表盘上的符号与上述符号相似（其他因为符号格式不对不能全部写上『表示磁电系整流式有机械反作用力仪表『表示三级防外磁场『表示水平放置）））3．万用表的使用（1）熟悉表盘上各符号的意义及各个旋钮和选择开关的主要作用。
500型万用表怎样读数?500型万用表运用办法图解MF500-B型万用电表运用时，将红表笔接+，黑表笔接*。
详细运用办法如下：1．丈量交直流电压把改换开关拨到交直流电压档，量程开关拨到直流电压档或沟通电压档。
直流电压有2.5V，10V，50V，250V，500V五个量程，沟通电压有10V，50V，250V，500V四个量程。
在丈量不知道电压时量程应选最很多程，然后逐步削减到适宜档位（使指针偏转刻度在1/3到2/3满刻度之间），防止烧坏万用表。
将表笔并联接于被测点，若为直流电压时，红表笔接+，黑表笔接-，若正负极性接反，会构成指针损坏。
读相应的刻度线。
在运用万用表时应分外留心万用表表头标尺的刻度线，其间自上而下榜首条是欧姆档刻度线，二条是电压、电流的共用刻度线，大有些万用表第三条是沟通电压10V专用刻度线。
2．丈量电阻把改换开关拨到欧姆档，倍率开关拨到恰当的方位，把被测电阻接在表笔间，表头上的读数乘上倍率，便是所测电阻的阻值，运用万用表丈量电阻时，要留心调零。
3．丈量电流把改换开关拨到电流档，量程开关拨到直流电流档或沟通电流档。
万用表的电压档和电流档的运用有很多类似的本地，运用万用表测电流时将表笔串联在被测电路中。
以MF500型指针式万用表为例，介绍万用表的运用办法：（1）表头万用表的表头是活络电流计。
表头上的表盘印有多种符号，刻度线和数值。
符号A一V一Omega;标明这只电表是能够丈量电流、电压和电阻的多用表。
表盘上印有多条刻度线，其间右端标有Omega;的是电阻刻度线，其右端为零，左端为infin;，刻度值散布是不均匀的。
符号－或DC标明直流，～或AC标明沟通，～标明沟通和直流共用的刻度线。
刻度线下的几行数字是与挑选开关的纷歧样档位相对应的刻度值。
表头上还设有机械零位调整旋钮，坐落表盘下部基地的方位，用以校对指针在左端指零位。
MF500型多用表有4条刻度线。
从上往下数，榜首条刻度线是丈量电阻时读取电阻值的欧母刻度线。

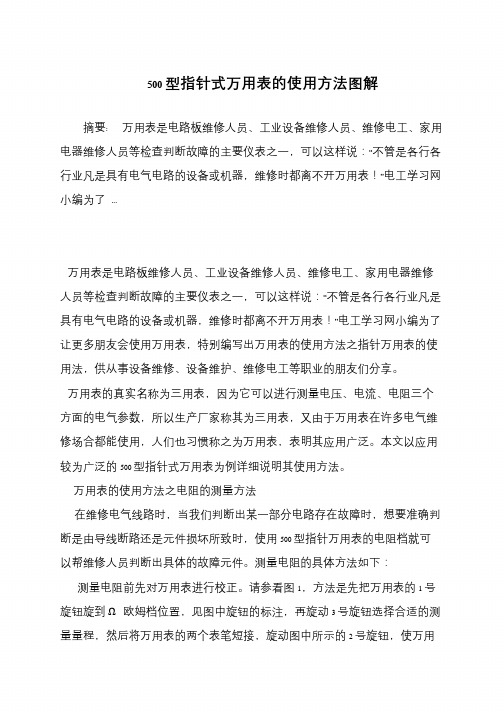

500 型指针式万用表的使用方法图解摘要: 万用表是电路板维修人员、工业设备维修人员、维修电工、家用电器维修人员等检查判断故障的主要仪表之一，可以这样说：“不管是各行各行业凡是具有电气电路的设备或机器，维修时都离不开万用表！”电工学习网小编为了...万用表是电路板维修人员、工业设备维修人员、维修电工、家用电器维修人员等检查判断故障的主要仪表之一，可以这样说：“不管是各行各行业凡是具有电气电路的设备或机器，维修时都离不开万用表！”电工学习网小编为了让更多朋友会使用万用表，特别编写出万用表的使用方法之指针万用表的使用法，供从事设备维修、设备维护、维修电工等职业的朋友们分享。
万用表的真实名称为三用表，因为它可以进行测量电压、电流、电阻三个方面的电气参数，所以生产厂家称其为三用表，又由于万用表在许多电气维修场合都能使用，人们也习惯称之为万用表，表明其应用广泛。
本文以应用较为广泛的500 型指针式万用表为例详细说明其使用方法。
万用表的使用方法之电阻的测量方法在维修电气线路时，当我们判断出某一部分电路存在故障时，想要准确判断是由导线断路还是元件损坏所致时，使用500 型指针万用表的电阻档就可以帮维修人员判断出具体的故障元件。
测量电阻的具体方法如下：测量电阻前先对万用表进行校正。
请参看图1，方法是先把万用表的1 号旋钮旋到Ω欧姆档位置，见图中旋钮的标注，再旋动3 号旋钮选择合适的测量量程，然后将万用表的两个表笔短接，旋动图中所示的2 号旋钮，使万用表的指针调到零的位置，对500 型指针万用表进行调零后就可以进入电阻的测量工作了馨提示：调零校正工作非常重要，如果测量电阻前不进行调零，测量出来的电阻值就不准确。
调零时改变不同的量程后均要进行调零！测量时要先将测量的部位断开电源，将两个表笔分别接到所测元件的两端，注意在端测量时不要两只手同时捏住元件的两端，最好用鳄鱼夹夹住元件的两个引脚进行测量。
电阻测量值的读取：将万用表中3 号旋钮上的测量量程数乘于万用表表头第一格指针所指示的数值，就是所测电阻的数值。

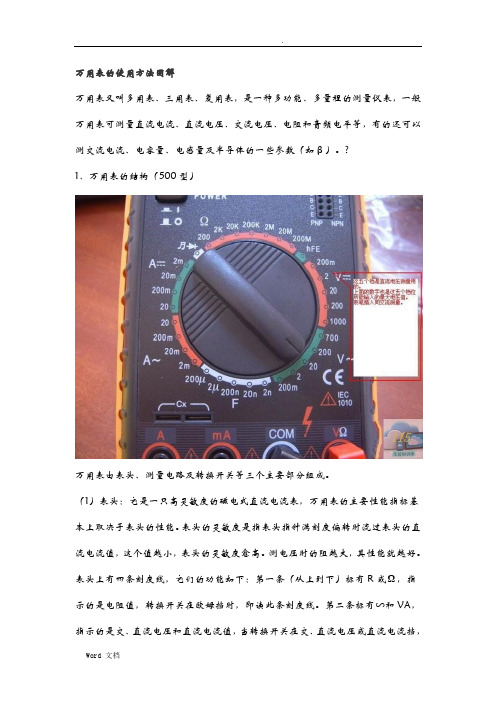

用表的使用图解方法万用表又叫多用表、三用表、复用表，是一种多功能、多量程的测量仪表，一般万用表可测量直流电流、直流电压、交流电压、电阻和音频电平等，有的还可以测交流电流、电容量、电感量及半导体的一些参数（如β）。
1．万用表的结构（500型）万用表由表头、测量电路及转换开关等三个主要部分组成。
（1）表头：它是一只高灵敏度的磁电式直流电流表，万用表的主要性能指标基本上取决于表头的性能。
表头的灵敏度是指表头指针满刻度偏转时流过表头的直流电流值，这个值越小，表头的灵敏度愈高。
测电压时的内阻越大，其性能就越好。
表头上有四条刻度线，它们的功能如下：第一条（从上到下）标有R或Ω，指示的是电阻值，转换开关在欧姆挡时，即读此条刻度线。
第二条标有∽和VA，指示的是交、直流电压和直流电流值，当转换开关在交、直流电压或直流电流挡，量程在除交流10V以外的其它位置时，即读此条刻度线。
第三条标有10V，指示的是10V的交流电压值，当转换开关在交、直流电压挡，量程在交流10V时，即读此条刻度线。
第四条标有dB，指示的是音频电平。
（2）测量线路测量线路是用来把各种被测量转换到适合表头测量的微小直流电流的电路，它由电阻、半导体元件及电池组成它能将各种不同的被测量（如电流、电压、电阻等）、不同的量程，经过一系列的处理（如整流、分流、分压等）统一变成一定量限的微小直流电流送入表头进行测量。
（3）转换开关其作用是用来选择各种不同的测量线路，以满足不同种类和不同量程的测量要求。
转换开关一般有两个，分别标有不同的档位和量程。
2．符号含义（1）∽ 表示交直流（2） V－2.5KV 4000Ω/V 表示对于交流电压及2.5KV的直流电压挡，其灵敏度为4000Ω/V（3）A－V－Ω表示可测量电流、电压及电阻（4）45－65－1000Hz 表示使用频率范围为1000 Hz以下，标准工频范围为45－65Hz（5）2000Ω/V DC 表示直流挡的灵敏度为2000Ω/V钳表和摇表盘上的符号与上述符号相似（其他因为符号格式不对不能全部写上『表示磁电系整流式有机械反作用力仪表『表示三级防外磁场『表示水平放置）））3．万用表的使用（1）熟悉表盘上各符号的意义及各个旋钮和选择开关的主要作用。

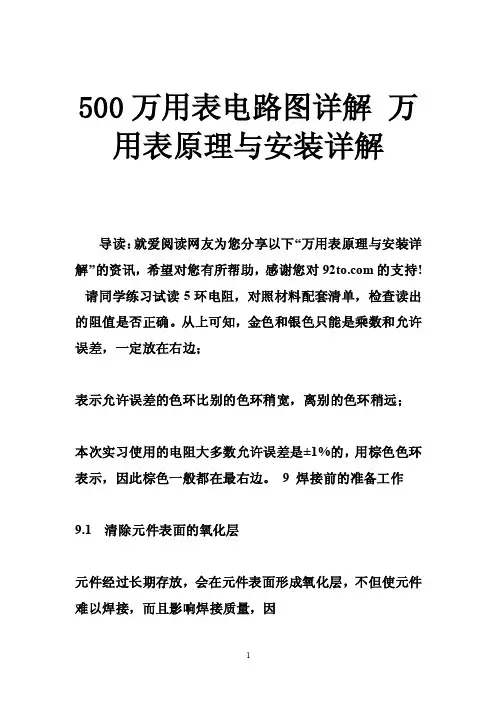

500万用表电路图详解万用表原理与安装详解导读：就爱阅读网友为您分享以下“万用表原理与安装详解”的资讯，希望对您有所帮助，感谢您对的支持! 请同学练习试读5环电阻，对照材料配套清单，检查读出的阻值是否正确。
从上可知，金色和银色只能是乘数和允许误差，一定放在右边；表示允许误差的色环比别的色环稍宽，离别的色环稍远；本次实习使用的电阻大多数允许误差是±1%的，用棕色色环表示，因此棕色一般都在最右边。
9 焊接前的准备工作9.1 清除元件表面的氧化层元件经过长期存放，会在元件表面形成氧化层，不但使元件难以焊接，而且影响焊接质量，因受伤或折断。
刮元件引脚的表面，左手慢慢地转动，直到表面氧化层全部去除。
为了使电池夹易于焊接要用尖嘴钳前端的齿口部分将电池夹的焊接点锉毛，去除氧化层。
本次实习提供的元器件由于放在塑料袋中，比较干燥，一般比较好焊，如果发现不易焊接，就必须先去除氧化层。
9.2 元件引脚的弯制成形左手用镊子紧靠电阻的本体，夹紧元件的引脚（见图28），使引脚的弯折处，距离元件的本体有两毫米以上的间隙。
左手夹紧镊子，右手食指将引脚弯成直角。
注意：不能用左手捏住元件本体，右手紧贴元件本体进行弯制，如果这样，引脚的根部在弯制过程中容易受力而损坏，元件弯制后的形状（见图29），引脚之间的距离，根据线路板孔距而定，引脚修剪后的长度大约为8mm，如果孔图29 元件弯制后的形状c 孔距较小de 水平安装31mm f 孔距较大29mm g垂直安装i距较小，元件较大，应将引脚往回弯折成形（见图29中c、d）。
电容的引脚可以弯成直角，将电容水平安装（见图29中e），或弯成梯形，将电容垂直安装（见图29中h）。
二极管可以水平安装，当孔距很小时应垂直安装（见图29中i），为了将二极管的引脚弯成美观的圆形，应用螺丝刀辅助弯制（见图30）。
将螺丝刀紧靠二极管引脚的根部，十字交叉，左手捏紧交叉点，右手食指将引脚向下弯，直到两引脚平行。

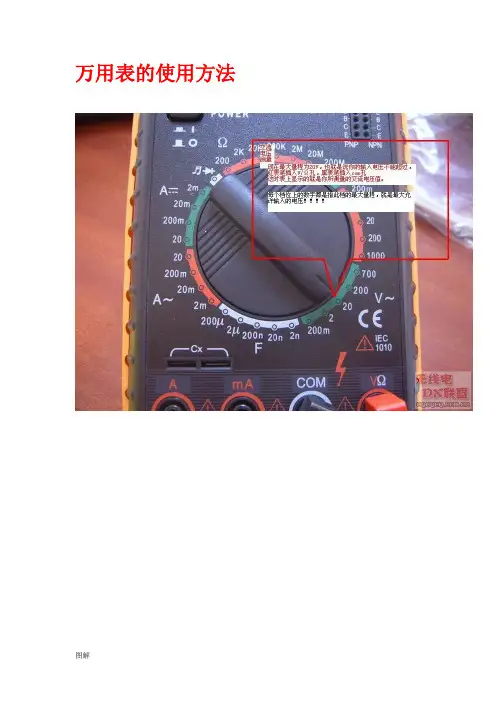

万用表的使用方法一、万用表万用表又叫多用表、三用表、复用表，是一种多功能、多量程的测量仪表，一般万用表可测量直流电流、直流电压、交流电压、电阻和音频电平等，有的还可以测交流电流、电容量、电感量及半导体的一些参数（如β）。
1．万用表的结构（500型）万用表由表头、测量电路及转换开关等三个主要部分组成。
（1）表头它是一只高灵敏度的磁电式直流电流表，万用表的主要性能指标基本上取决于表头的性能。
表头的灵敏度是指表头指针满刻度偏转时流过表头的直流电流值，这个值越小，表头的灵敏度愈高。
测电压时的内阻越大，其性能就越好。
表头上有四条刻度线，它们的功能如下：第一条（从上到下）标有R或Ω，指示的是电阻值，转换开关在欧姆挡时，即读此条刻度线。
第二条标有∽和VA，指示的是交、直流电压和直流电流值，当转换开关在交、直流电压或直流电流挡，量程在除交流10V以外的其它位置时，即读此条刻度线。
第三条标有10V，指示的是10V的交流电压值，当转换开关在交、直流电压挡，量程在交流10V时，即读此条刻度线。
第四条标有dB，指示的是音频电平。
（2）测量线路测量线路是用来把各种被测量转换到适合表头测量的微小直流电流的电路，它由电阻、半导体元件及电池组成它能将各种不同的被测量（如电流、电压、电阻等）、不同的量程，经过一系列的处理（如整流、分流、分压等）统一变成一定量限的微小直流电流送入表头进行测量。
（3）转换开关其作用是用来选择各种不同的测量线路，以满足不同种类和不同量程的测量要求。
转换开关一般有两个，分别标有不同的档位和量程。
2．符号含义（1）∽表示交直流（2）V－2.5KV 4000Ω/V 表示对于交流电压及2.5KV的直流电压挡，其灵敏度为4000Ω/V（3）A－V－Ω 表示可测量电流、电压及电阻（4）45－65－1000Hz 表示使用频率范围为1000 Hz以下，标准工频范围为45－65Hz（5）2000Ω/V DC 表示直流挡的灵敏度为2000Ω/V钳表和摇表盘上的符号与上述符号相似（其他因为符号格式不对不能全部写上『表示磁电系整流式有机械反作用力仪表『表示三级防外磁场『表示水平放置）））3．万用表的使用（1）熟悉表盘上各符号的意义及各个旋钮和选择开关的主要作用。
万用表的使用方法一、万用表万用表又叫多用表、三用表、复用表，是一种多功能、多量程的测量仪表，一般万用表可测量直流电流、直流电压、交流电压、电阻和音频电平等，有的还可以测交流电流、电容量、电感量及半导体的一些参数（如β）。
1．万用表的结构（500型）万用表由表头、测量电路及转换开关等三个主要部分组成。
（1）表头它是一只高灵敏度的磁电式直流电流表，万用表的主要性能指标基本上取决于表头的性能。
表头的灵敏度是指表头指针满刻度偏转时流过表头的直流电流值，这个值越小，表头的灵敏度愈高。
测电压时的内阻越大，其性能就越好。
表头上有四条刻度线，它们的功能如下：第一条（从上到下）标有R 或Ω，指示的是电阻值，转换开关在欧姆挡时，即读此条刻度线。
第二条标有∽和VA，指示的是交、直流电压和直流电流值，当转换开关在交、直流电压或直流电流挡，量程在除交流10V以外的其它位置时，即读此条刻度线。
第三条标有10V，指示的是10V的交流电压值，当转换开关在交、直流电压挡，量程在交流10V时，即读此条刻度线。
第四条标有dB，指示的是音频电平。
（2）测量线路测量线路是用来把各种被测量转换到适合表头测量的微小直流电流的电路，它由电阻、半导体元件及电池组成它能将各种不同的被测量（如电流、电压、电阻等）、不同的量程，经过一系列的处理（如整流、分流、分压等）统一变成一定量限的微小直流电流送入表头进行测量。
（3）转换开关其作用是用来选择各种不同的测量线路，以满足不同种类和不同量程的测量要求。
转换开关一般有两个，分别标有不同的档位和量程。
2．符号含义（1）∽表示交直流（2） V－4000Ω/V 表示对于交流电压及的直流电压挡，其灵敏度为4000Ω/V（3）A－V－Ω 表示可测量电流、电压及电阻（4）45－65－1000Hz 表示使用频率范围为1000 Hz以下，标准工频范围为45－65Hz（5）2000Ω/V DC 表示直流挡的灵敏度为2000Ω/V钳表和摇表盘上的符号与上述符号相似（其他因为符号格式不对不能全部写上『表示磁电系整流式有机械反作用力仪表『表示三级防外磁场『表示水平放置）））3．万用表的使用（1）熟悉表盘上各符号的意义及各个旋钮和选择开关的主要作用。
