500型万用表的使用方法
500型万用表的使用方法2008-12-06 23:11万用表是用来测量交直流电压、电阻、直流电流等的仪表。
是电工和无线电制作的必备工具。
初看起来万用表很复杂，实际上它是由电流表(俗称表头)、刻度盘、量程选择开关、表笔等组成。
使用时如果把量程选择开关指向直流电流范围时，电流表M并接一些分流电阻来实现扩大量程之目的，使它成为一个具有几个大小不同量程的电流表。
测量结果要看刻度盘上直流电流刻度来读数。
通常刻度盘上第二行为电流刻度。
同样，如果量程选择开关指向直流电压范围时，表头串接另外一些电阻(用串联电阻分压的原理，使它成为一个多程量的电压表)。
读数要看刻度盘上直流电压刻度。
大多数的万用表电压和电流合用一刻度。
如果在测量直流电压的电路中接入一个整流器，便可测交流电压了。
测电阻的原理与测直流电压相仿，只是测试时还须加一组电池。
选择开关指向电阻范围时，刻度盘上找第一行电阻专用刻度读数即可。
万用表的型号很多，但其基本使用方法是相同的。
现以MF30型万用表为例，介绍它的使用方法。
使用前的准备第一，使用万用表之前，必须熟悉量程选择开关的作用。
明确要测什么?怎样去测?然后将量程选择开关拨在需要测试档的位置。
切不可弄错档位。
例如：测量电压时误将选择开关拨在电流或电阻档时，容易把表头烧坏。
第二，使用前观察一下表针是否指在零位。
如果不指零位，可用螺丝刀调节表头上机械调零螺丝，使表针回零(一般不必每次都调)。
红表笔要插入正极插口，黑表笔要插入负极插口。
电压的测量将量程选择开关的尖头对准标有V的五档范围内。
若是测交流电压则应指向V处。
依此类推，如果要改测电阻，开关应指向Ω档范围。
测电流应指向mA或UA。
测量电压时，要把电表表笔并接在被测电路上。
根据被测电路的大约数值，选择一个合适的量程位置。
干电池每节最大值为1．5V，所以可放在5V量程档。
这时在面板上表针满刻度读数的500应作5来读数。
即缩小100倍。
如果表针指在300刻度处，则读为3V。
MF500万用表
MF-500型万用表“万用表”是万用电表的简称，又称多用表、三用表、复用表，是电工测试中最基本的工具。
万用表是一种多功能、多量程的测量仪表，通常用来测量直流电流、直流电压、交流电压、电阻和音频电平等，较高级的万用表可测量三极管的放大倍数，以及频率、电容值、电感量、逻辑电平、分贝值等。
万用表具有价格低廉、操作简单、功能齐全、容易携带等特点，是电子测量中最常用的工具，掌握万用表的使用方法是电子技术的一项基本技能。
现在最常见的万用表有机械指针式（又叫磁电式）和数字式两种。
下面以MF-500型（机械指针式）为例介绍万用表的原理和使用方法。
机械指针式万用表的基本原理是用一只灵敏的磁电式直流电流表（微安表）做表头，当微小电流通过表头时，就会有电流指示。
因为表头不能通过大电流，所以在表头上并联或串联电阻进行分流或分压，从而测出电路中的电流、电压和电阻。
基本结构机械指针式万用表由表头（又称表盘）、测量电路及转换开关等三个主要部分组成。
MF-500型万用表的面板如图2-1所示，各旋钮名称及功能详述如下。
1．表头表头是一只高灵敏度的磁电式直流电流表，万用表的主要性熊指标基本上取决于表头的性能。
表头的灵敏度是指表头指针满刻度偏转时流过表头的直流电流值，这个值越小，表头的灵敏度就越高。
测电压时的内阻越大，其性能就越好。
表头上有四条刻度线，它们的功能如下：第一条（从上到下）右端标有“Ω”的是电阻刻度线，其刻度值分布是不均匀的，指示的是电阻值，转换开关在欧姆挡时，即读此条刻度线；第二条符号“-”或“DC”表示直流，“～”或“A C”表示交流，“≌”表示交流和直流共用的刻度线，当转换开关在交、直流电压或直流电流挡时，量程在除交流10V以外的其他位置时，即读此条刻度线；第三条标有10V，指示的是10V的交流电压值，当转换开关在交、直流电压挡，量程在交流10V时，即读此条刻度线；第四条标有dB，指示的是音频电平。
表头上还设有机械零位调整旋钮，用以校正指针在左端指零位。

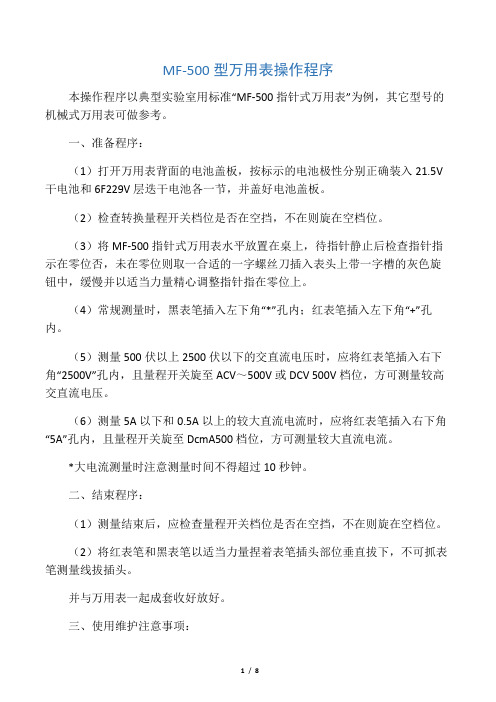

MF500型万用表操作使用方法
MF-500型万用表操作程序本操作程序以典型实验室用标准“MF-500指针式万用表”为例，其它型号的机械式万用表可做参考。
一、准备程序：（1）打开万用表背面的电池盖板，按标示的电池极性分别正确装入21.5V 干电池和6F229V层迭干电池各一节，并盖好电池盖板。
（2）检查转换量程开关档位是否在空挡，不在则旋在空档位。
（3）将MF-500指针式万用表水平放置在桌上，待指针静止后检查指针指示在零位否，未在零位则取一合适的一字螺丝刀插入表头上带一字槽的灰色旋钮中，缓慢并以适当力量精心调整指针指在零位上。
（4）常规测量时，黑表笔插入左下角“*”孔内；红表笔插入左下角“+”孔内。
（5）测量500伏以上2500伏以下的交直流电压时，应将红表笔插入右下角“2500V”孔内，且量程开关旋至ACV～500V或DCV 500V档位，方可测量较高交直流电压。
（6）测量5A以下和0.5A以上的较大直流电流时，应将红表笔插入右下角“5A”孔内，且量程开关旋至DcmA500档位，方可测量较大直流电流。
*大电流测量时注意测量时间不得超过10秒钟。
二、结束程序：（1）测量结束后，应检查量程开关档位是否在空挡，不在则旋在空档位。
（2）将红表笔和黑表笔以适当力量捏着表笔插头部位垂直拔下，不可抓表笔测量线拔插头。
并与万用表一起成套收好放好。
三、使用维护注意事项：（1）MF-500指针式万用表必须水平放置、平稳后方可使用。
（2）MF-500指针式万用表使用时应避开较强的电磁场环境；并且不可放在铁磁性金属物质上使用。
（3）MF-500指针式万用表使用时应避开高温、高湿、震动环境。
（4）MF-500指针式万用表长期不使用时，应将万用表内的干电池全部取出。
四、正确读取测量数值方法：（1）单眼从MF-500指针式万用表的刻度盘的正上方读取数值，并且当反射镜中的指针与万用表实际指针重合为一线时，对应的读数是正确测量获得的数值。
（2）测量时，MF-500指针式万用表的指针指在刻度盘的～之间的区域时，所获得的测量数据最为准确。
500型万用表怎样读数500型万用表运用办法图解
500型万用表怎样读数?500型万用表运用办法图解MF500-B型万用电表运用时，将红表笔接+，黑表笔接*。
详细运用办法如下：1．丈量交直流电压把改换开关拨到交直流电压档，量程开关拨到直流电压档或沟通电压档。
直流电压有2.5V，10V，50V，250V，500V五个量程，沟通电压有10V，50V，250V，500V四个量程。
在丈量不知道电压时量程应选最很多程，然后逐步削减到适宜档位（使指针偏转刻度在1/3到2/3满刻度之间），防止烧坏万用表。
将表笔并联接于被测点，若为直流电压时，红表笔接+，黑表笔接-，若正负极性接反，会构成指针损坏。
读相应的刻度线。
在运用万用表时应分外留心万用表表头标尺的刻度线，其间自上而下榜首条是欧姆档刻度线，二条是电压、电流的共用刻度线，大有些万用表第三条是沟通电压10V专用刻度线。
2．丈量电阻把改换开关拨到欧姆档，倍率开关拨到恰当的方位，把被测电阻接在表笔间，表头上的读数乘上倍率，便是所测电阻的阻值，运用万用表丈量电阻时，要留心调零。
3．丈量电流把改换开关拨到电流档，量程开关拨到直流电流档或沟通电流档。
万用表的电压档和电流档的运用有很多类似的本地，运用万用表测电流时将表笔串联在被测电路中。
以MF500型指针式万用表为例，介绍万用表的运用办法：（1）表头万用表的表头是活络电流计。
表头上的表盘印有多种符号，刻度线和数值。
符号A一V一Omega;标明这只电表是能够丈量电流、电压和电阻的多用表。
表盘上印有多条刻度线，其间右端标有Omega;的是电阻刻度线，其右端为零，左端为infin;，刻度值散布是不均匀的。
符号－或DC标明直流，～或AC标明沟通，～标明沟通和直流共用的刻度线。
刻度线下的几行数字是与挑选开关的纷歧样档位相对应的刻度值。
表头上还设有机械零位调整旋钮，坐落表盘下部基地的方位，用以校对指针在左端指零位。
MF500型多用表有4条刻度线。
从上往下数，榜首条刻度线是丈量电阻时读取电阻值的欧母刻度线。
(完整word版)MF500型模拟万用表的工作原理与维修
MF-500型模拟万用表的工作原理与维修四川省大竹县职业中学雷国军MF-500型万用表是一种多量程和测量多种电量的便携式电子测量仪表。
它以测量电阻，直流电流，交、直流电压为主，还可以用来测量音频电平。
1.万用表的组成万用表由表头、测量电路及转换开关三个主要部分组成.（1)表头它是一只高灵敏度的磁电式直流电流表，万用表的主要性能指标基本上取决于表头的性能.表头的灵敏度是指表头指针满刻度偏转时流过表头的直流电流值，这个值越小,表头的灵敏度越高.测电压时的内阻越大，其性能就越好.表头上有四条刻度线，它们的功能如下：第一条（从上到下）标有R或Ω，指示的是电阻值，转换开关在欧姆挡时，即读此条刻度线。
第二条标有∽和VA,指示的是交、直流电压和直流电流值,当转换开关在交、直流电压或直流电流挡，量程在除交流10V以外的其它位置时,即读此条刻度线。
第三条标有10V，指示的是10V的交流电压值，当转换开关在交、直流电压挡，量程在交流10V时,即读此条刻度线.第四条标有dB，指示的是音频电平。
（2）测量线路测量线路是用来把各种被测量转换到适合表头测量的微小直流电流的电路，它由电阻、半导体元件及电池组成。
它能将各种不同的被测量（如电流、电压、电阻等）、不同的量程，经过一系列的处理（如整流、分流、分压等）统一变成一定量限的微小直流电流送入表头进行测量。
(3)转换开关其作用是用来选择各种不同的测量线路，以满足不同种类和不同量程的测量要求。
MF-500型万用表的转换开关有两个,分别标有不同的档位和量程.2。
万用表的工作原理万用表是由电流表、电压表和欧姆表等各种测量电路通过转换装置组成的综合性仪表。
了解各测量电路的原理也就掌握了万用表的工作原理，各测量电路的原理基础就是欧姆定律和电阻串并联规律。
下面分别介绍各种测量电路的工作原理。
(1）直流电流的测量电路万用表的直流电流测量电路实际上是一个多量程的直流电流表。
由于表头的满偏电流很小，所以采用分流电阻来扩大量程，一般万用表采用闭路抽头式环形分流电路，如图1所示.图1 图2这种电路的分流回路始终是闭合的。

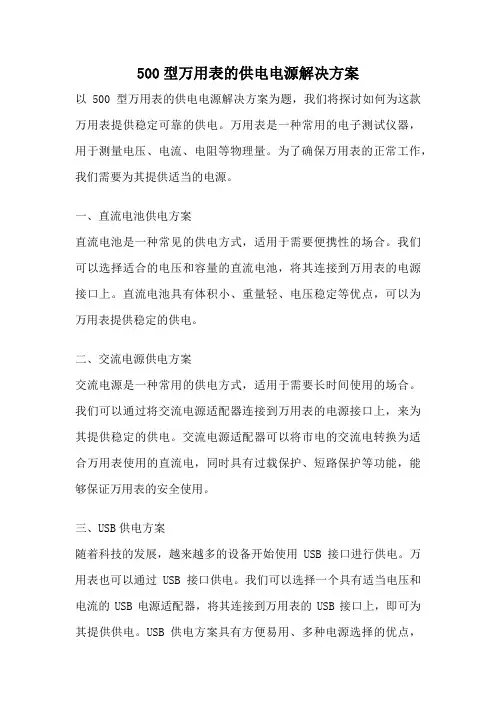

500型万用表的供电电源解决方案
500型万用表的供电电源解决方案以500型万用表的供电电源解决方案为题，我们将探讨如何为这款万用表提供稳定可靠的供电。
万用表是一种常用的电子测试仪器，用于测量电压、电流、电阻等物理量。
为了确保万用表的正常工作，我们需要为其提供适当的电源。
一、直流电池供电方案直流电池是一种常见的供电方式，适用于需要便携性的场合。
我们可以选择适合的电压和容量的直流电池，将其连接到万用表的电源接口上。
直流电池具有体积小、重量轻、电压稳定等优点，可以为万用表提供稳定的供电。
二、交流电源供电方案交流电源是一种常用的供电方式，适用于需要长时间使用的场合。
我们可以通过将交流电源适配器连接到万用表的电源接口上，来为其提供稳定的供电。
交流电源适配器可以将市电的交流电转换为适合万用表使用的直流电，同时具有过载保护、短路保护等功能，能够保证万用表的安全使用。
三、USB供电方案随着科技的发展，越来越多的设备开始使用USB接口进行供电。
万用表也可以通过USB接口供电。
我们可以选择一个具有适当电压和电流的USB电源适配器，将其连接到万用表的USB接口上，即可为其提供供电。
USB供电方案具有方便易用、多种电源选择的优点，适用于各种不同的场合。
四、太阳能供电方案太阳能是一种清洁、可再生的能源，适合用于户外环境。
如果我们需要在野外或没有电源的地方使用万用表，可以考虑使用太阳能供电方案。
我们可以选择一个太阳能电池板，将其与万用表连接，通过太阳能电池板将阳光转化为电能，为万用表提供供电。
太阳能供电方案具有环保、可持续的优点，适合在户外环境中使用。
五、电池充电供电方案万用表通常使用的电池类型有干电池和充电电池。
如果使用干电池，当电池电量消耗完时，我们可以选择将其更换为新的电池。
如果使用充电电池，我们可以选择将电池取出，使用专门的充电器进行充电，然后再将充好电的电池放回万用表中。
这样可以为万用表提供持久的供电，减少电池更换的频率。
500型万用表的供电电源解决方案有直流电池供电方案、交流电源供电方案、USB供电方案、太阳能供电方案和电池充电供电方案等。
500型万用表 数字万用表 兆欧表的使用方法
500型万用表的使用方法500型万用表可测量直流电流、直流电压、交流电压、电阻和音频电平等.，现以MF500型万用表为例介绍其使用方法和注意事项。
1．MF500型万用表的结构万用表由表头、测量电路及转换开关等三个主要部分组成。
（1）表头：它是一只高灵敏度的磁电式直流电流表，万用表的主要性能指标基本上取决于表头的性能。
表头的灵敏度是指表头指针满刻度偏转时流过表头的直流电流值，这个值越小，表头的灵敏度愈高。
测电压时的内阻越大，其性能就越好。
表头上有四条刻度线，它们的功能如下：第一条（从上到下）标有Ω，指示的是电阻值，转换开关在欧姆挡时，即读此条刻度线。
第二条标有－和∽，指示的是交、直流电压和直流电流值，当转换开关在交、直流电压或直流电流挡，量程在除交流10V以外的其它位置时，即读此条刻度线。
第三条标有10V，指示的是10V的交流电压值，当转换开关在交、直流电压挡，量程在交流10V 时，即读此条刻度线。
第四条标有dB，指示的是音频电平。
（2）测量线路测量线路是用来把各种被测量转换到适合表头测量的微小直流电流的电路，它由电阻、半导体元件及电池组成它能将各种不同的被测量（如电流、电压、电阻等）、不同的量程，经过一系列的处理（如整流、分流、分压等）统一变成一定量限的微小直流电流送入表头进行测量。
（3）转换开关其作用是用来选择各种不同的测量线路，以满足不同种类和不同量程的测量要求。
转换开关有两个，分别标有不同的档位和量程。
2．符号含义（1）表盘上印有多条刻度线，其中右端标有“Ω”的是电阻刻度线，其右端为零，左端为∞，刻度值分布是不均匀的。
（2）V－2.5KV4000Ω/V表示对于交流电压及2.5KV 的直流电压挡，其灵敏度为4000Ω/V 。
（3）∽表示交流，A－V－Ω表示可测量电流、电压及电阻。
（4）45－65－1000Hz表示使用频率范围为1000 Hz以下，标准工作频率范围为45－65Hz（5）20000Ω/V DC表示直流挡的灵敏度为20000Ω/V 3．MF500型万用表的使用（1）万用表使用前，应做到：熟悉表盘上各符号的意义及各个旋钮和选择开关的主要作用。
500型万用表的供电电源解决方案(一)
500型万用表的供电电源解决方案(一)方案资料：500型万用表的供电电源解决背景介绍•500型万用表是一种常用的测试仪器，用于测量电压、电流、电阻等电学参数。
•由于使用的不同环境和需求，500型万用表的供电电源成为一个需要解决的问题。
目标•提供稳定可靠的供电电源，满足不同使用场景下的需要。
方案一：电池供电•使用常见的电池作为500型万用表的供电电源。
•选择适合尺寸和电压的电池，如AA或AAA碱性电池。
•通过电池盒或者内置电池槽的设计，方便更换电池。
•优点：简单、便携、适用于室外或无电源场景。
•缺点：需要定期更换电池，不适合长时间使用。
方案二：可充电电池供电•使用可充电电池作为500型万用表的供电电源。
•选择适合尺寸和电压的可充电电池，如AA或AAA可充电镍氢电池。
•提供充电接口和充电电路，方便充电并延长电池寿命。
•优点：可重复使用，经济环保。
•缺点：需要定期充电，充电时间较长。
方案三：交流电源供电•使用插座供电方式，直接将500型万用表与交流电源连接。
•选择适合的电源适配器，将交流电转换为直流电。
•注意选用符合安全标准的适配器，保证供电稳定可靠。
•优点：长时间使用，供电稳定。
•缺点：依赖于交流电源，不适用于无电源场景。
方案四：太阳能供电•使用太阳能电池板将太阳能转化为电能，为500型万用表供电。
•安装太阳能电池板，并连接适当的控制电路和电池储存装置。
•优点：绿色环保，适用于室外无电源场景。
•缺点：依赖于太阳能条件，不适用于夜间或阴天。
方案选择•根据具体需求及使用环境选择合适的供电方案。
•如果需要长时间使用，建议选择交流电源供电方案。
•如果需要更换电池或无电源场景，可选择电池供电或可充电电池供电方案。
•如果追求绿色环保，室外使用且具备太阳能条件，可选择太阳能供电方案。
以上是针对500型万用表的供电电源解决的相关方案资料，希望能对您有所帮助。
请根据实际需求选择适合的方案，以确保万用表的正常供电和使用。
500型万用表
电平是一种用来表示功率或电压相对大小的参数，单位 是dB(分贝)。首先指定某一功率P0或电压U。作为基准 (称零电平基准)，被测功率PX或电压U。的电平值N定义 为dB,当Px>P0或Ux>U。时，N为正值，反之为负值。 工程上通常规定在600 Ω电阻上消耗1 mW的功率为零电 直流电流： 平基准。由此可以推算出对应的基准电压值。由此可知， 万用表上分贝(dB)刻度的0dB对应交流刻度的0.775V处。 若已知电平N值，则可换算出电压Ux值。 mA,灵敏度或电压降：≤0.75V 在电平刻度上，N值为一10～+22dB，实际对应的 Ux值为0.24—9.76V，相当于交流10V量程。当被测电 5A,灵敏度或电压降：0.3V 平值大于+22dB时，应将万用表置于交流电压50V或 250V挡进行测量，但应注意，在50V挡测量时，N值应 交流电流：5A 灵敏度或电压降：≤1V 是分贝刻度上读到的值加14dB。同样，在250V挡测量时， 应加28dB。 电阻：
测量线路
测量线路是用来把各种被测量转换到适合表头测量 的微小直流电流的电路，它由电阻、半导体元件及 电池组成它能将各种不同的被测量（如电流、电压、 电阻等）、不同的量程，经过一系列的处理（如整 流、分流、分压等）统一变成一定量限的微小直流 电流送入表头进行测量。
转换开关 其作用是用来选择各种不同的测量线路，以满足 不同种类和不同量程的测量要求。转换开关一般 有两个，分别标有不同的档位和量程。
万用表测量技巧
测二极管、三极管、稳压管好坏：因为在实际电路中，三 极管的偏置电阻或二极管、稳压管的周边电阻一般都比较 大，大都在几百几千欧姆以上，这样，我们就可以用万用 表的R×10Ω或R×1Ω档来在路测量PN结的好坏。在路测 量时，用R×10Ω档测PN结应有较明显的正反向特性（如 果正反向电阻相差不太明显，可改用R×1Ω档来测），一 般正向电阻在R×10Ω档测时表针应指示在200Ω左右，在 R×1Ω档测时表针应指示在30Ω左右（根据不同表型可能 略有出入）。如果测量结果正向阻值太大或反向阻值太小， 都说明这个PN结有问题，这个管子也就有问题了。这种方 法对于维修时特别有效，可以非常快速地找出坏管，甚至 可以测出尚未完全坏掉但特性变坏的管子。比如当你用小 阻值档测量某个PN结正向电阻过大，如果你把它焊下来用 常用的R×1kΩ档再测，可能还是正常的，其实这个管子 的特性已经变坏了，不能正常工作或不稳定了。
MF-500型万用表使用方法及注意事项
MF-500型万用表使用方法及注意事项本文介绍MF-500型万用表的基本结构，并结合修理经验，总结了500型万用表在使用中的注意事项，针对各种常见故障提出了相应的处理措施，为其正确应用提供指导。
标签：万用表;使用;措施万用表又名三用表，具有多功能、多量程特点，既可直接测量直流电流、直流电阻，交直流电压，又可测音频电平等，其具有读数形象直观、灵敏度高、携带方便、用途广等优点。
但由于线路复杂、使用繁琐，容易发生故障和损坏，因此万用表的正确使用和维修既可以延长使用寿命，又能保证测量精度。
1 MF-500型万用表的基本结构MF-500型万用表的基本结构包含表头、测量电路、转换开关等部分[1]。
1.1表头部分MF-500型万用表表头部分为磁电式直流电流表，该电流表表头具有高灵敏度的特性。
万用表的灵敏度与表头指针满刻度偏转时直流电流值有关，电流值越小，说明万用表灵敏度越高。
MF-500型万用表表头刻度盘上有四条刻度线，四条刻度线（从上往下依次增大，最上面为第一条刻度线）表示的含义如下：第一条刻度线上标有Ω，表示电阻值，当转换开关置于欧姆档位时，即通过此刻度线读出所测量的电阻值;第二条刻度线上标有—和～，表示交、直流电压值和直流电流值，当转换开关置于交、直流电压或直流电流档位时，即通过此刻度线读出所测量的交直流电压（不包含交流10V电压）或者直流电流值;第三条刻度线上标有10V，表示10V的交流电压值，当转换开关置于交、直流电压档，量程选择交流10V档时，即通过此刻度线读出所测的交流10V电压值;第四条刻度线上标有db，通过此刻度线读出所测的音频电平值。
1.2 测量线路部分MF-500型万用表的核心部分为内部的测量线路部分，具有整流、分流、分压等功能。
测量线路部分由电池、电阻、半导体等部件组成，通过此部分将不同量程的电流、电压、电阻等被测量值转换成磁电式直流电流表能够测量的微小直流电流。
1.3 转换开关部分MF-500型万用表的转换开关有两种，一种用来进行档位转换，一种用来进行量程转换。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
万用表测量技巧
测三极管：通常我们要用R×1kΩ档，不管是NPN管还是PNP 管，不管是小功率、中功率、大功率管，测其be结cb结都应 呈现与二极管完全相同的单向导电性，反向电阻无穷大，其 正向电阻大约在10K左右。为进一步估测管子特性的好坏， 必要时还应变换电阻档位进行多次测量，方法是：置 R×10Ω档测PN结正向导通电阻都在大约200Ω左右；置 R×1Ω档测PN结正向导通电阻都在大约30Ω左右，（以上为 47型表测得数据，其它型号表大概略有不同，可多试测几个 好管总结一下，做到心中有数）如果读数偏大太多，可以断 定管子的特性不好。还可将表置于R×10kΩ再测，耐压再低 的管子（基本上三极管的耐压都在30V以上），其cb结反向 电阻也应在∞，但其be结的反向电阻可能会小些，表针会稍 有偏转（一般不会超过满量程的1/3，根据管子的耐压不同 而不同）。同样，在用R×10kΩ档测ec间(对NPN管）或ce间 （对PNP管）的电阻时，表针可能略有偏转，但这不表示管 子是坏的。但在用R×1kΩ以下档测ce或ec间电阻时，表头 指示应为无穷大，否则管子就是有问题。应该说明一点的是， 以上测量是针对硅管而言的，对锗管不适用。不过现在锗管 也很少见了。另外，所说的“反向”是针对PN结而言，对 NPN管和PNP管方向实际上是不同的。
技术指标
灵敏度 电压表内阻Rv值与电压量程U，成正 比， Rv与Um的比值是衡量电压表内 直流电压： 0~2.5~10~50~250 阻大小的一个参数，用符号“Ω／V”表示， 灵敏度或电压降： 20000Ω/V 读作“欧姆每伏”，例如20 000Ω／V读作20千 500V 灵敏度或电压降： 4000Ω/V 欧 姆每伏。实际上它是电压表满偏电流Im(＝ 交流电压：0~10~50~250~500V Um／Rv)的倒数。“Ω／V”越大，为使电压表 灵敏度或电压降： 4000Ω/V 指针偏转同样角度所需驱动电流越小，因此 1 V “Ω／V”又称电压灵敏度 (简称灵敏度)。若已 2500V灵敏度或电压降： 4000Ω/V 知电压灵敏度值S／Ω· ”，且电压表量程(满 偏值)Um，已确定，则该量程的内阻Rv为SUm
万用表使用方法-欧姆挡的使用
选择合适的倍率。在欧姆表测量电阻时， 应选适当的倍率，使指针指示在中值附近。 最好不使用刻度左边三分之一的部分，这 部分刻度密集,读数准确度很差。 使用前要调零。 不能带电测量。 被测电阻不能有并联支路。
万用表使用方法-欧姆挡的使用
测量晶体管、电解电容等有极性元件的等 效电阻时，必须注意两支笔的极性。 用万用表不同倍率的欧姆挡测量非线性元 件的等效电阻时，测出电阻值是不相同的。 这是由于各挡位的中值电阻和满度电流各 不相同所造成的，机械表中，一般倍率越 小，测出的阻值越小。
表头：它是一只高灵敏度的磁电式直流电流表，万 万用表结构 （500型） 用表的主要性能指标基本上取决于表头的性能。表 头的灵敏度是指表头指针满刻度偏转时流过表头的 直流电流值，这个值越小，表头的灵敏度愈高。测 万用表由表头、测量电路、转换 电压时的内阻越大，其性能就越好。表头上有四条 开关等三个主要部分组成。 表 刻度线，它们的功能如下：第一条（从上到下）标 头 有R或Ω，指示的是电阻值，转换开关在欧姆挡时， 即读此条刻度线。第二条标有∽和VA，指示的是交、 直流电压和直流电流值，当转换开关在交、直流电 压或直流电流挡，量程在除交流10V以外的其它位 置时，即读此条刻度线。第三条标有10V，指示的 是10V的交流电压值，当转换开关在交、直流电压 挡，量程在交流10V时，即读此条刻度线。第四条 标有dB，指示的是音频电平。
技术指标
0~50цA~1mA~10mA~100mA~500
0~2KΩ~20KΩ~200KΩ~2MΩ~20MΩ 音频电平：-10~+22dB
500型万用表电路图
万用表使用方法 -测直流
进行机械调零 选择合适的量程档位。 使用万用表电流挡测量电流时，应将万用表串联 在被测电路中，因为只有串连接才能使流过电流 表的电流与被测支路电流相同。测量时，应断开 被测支路，将万用表红、黑表笔串接在被断开的 两点之间。特别应注意电流表不能并联接在被测 电路中，这样做是很危险的，极易使万表烧毁。 注意被测电量极性
方法是：先将一块表置于R×10k档，其黑、红 表笔分别接在稳压管的阴极和阳极，这时就模拟 出稳压管的实际工作状态，再取另一块表置于电 压档V×10V或V×50V（根据稳压值）上，将 红、黑表笔分别搭接到刚才那块表的的黑、红表 笔上，这时测出的电压值就基本上是这个稳压管 的稳压值。说“基本上”，是因为第一块表对稳 压管的偏置电流相对正常使用时的偏置电流稍小 些，所以测出的稳压值会稍偏大一点，但基本相 差不大。这个方法只可估测稳压值小于指针表高 压电池电压的稳压管。如果稳压管的稳压值太高， 就只能用外加电源的方法来测量了（这样看来， 我们在选用指针表时，选用高压电池电压为15V 的要比9V的更适用些）。
万用表使用方法-测直流
正确使用刻度和读数 当选取用直流电流的500mA挡时，万用表红表笔应 插在500mA测量插孔内，量程开关可以置于直流电 流挡的任意量程上。 如果被测的直流电流大于500mA而小于5A，则可将 红表笔插在5A挡。(如果大于5A则可扩展,在“5A” 插孔和黑表笔插孔之间接入一支适当大小的电阻， 这样该挡位就变成了更大的电流挡了。接入的电 阻应选取用2W以上的线绕电阻 ，如果功率太小会 使之烧毁。)
万用表测量技巧
现在常见的三极管大部分是塑封的，如何准确判断三极管的三只引脚哪个是b、 c、e？三极管的b极很容易测出来，但怎么断定哪个是c哪个是e？这里推荐三种 方法：第一种方法：对于有测三极管hFE插孔的指针表，先测出b极后，将三极 管随意插到插孔中去测一下hFE值，然后再将管子倒过来再测一遍，测得hFE值 比较大的一次，各管脚插入的位置是正确的。第二种方法：对无hFE测量插孔的 表，或管子太大不方便插入插孔的，可以用这种方法：对NPN管，先测出b极， 将表置于R×1kΩ档，将红表笔接假设的e极（注意拿红表笔的手不要碰到表笔 尖或管脚），黑表笔接假设的c极，同时用手指捏住表笔尖及这个管脚，将管子 拿起来，用你的舌尖舔一下b极，看表头指针应有一定的偏转，如果你各表笔接 得正确，指针偏转会大些，如果接得不对，指针偏转会小些，差别是很明显的。 由此就可判定管子的c、e极。对PNP管，要将黑表笔接假设的e 极（手不要碰到 笔尖或管脚），红表笔接假设的c极，同时用手指捏住表笔尖及这个管脚，然后 用舌尖舔一下b极，如果各表笔接得正确，表头指针会偏转得比较大。当然测量 时表笔要交换一下测两次，比较读数后才能最后判定。这个方法适用于所有外 形的三极管，方便实用。根据表针的偏转幅度，还可以估计出管子的放大能力， 当然这是凭经验的。第三种方法：先判定管子的NPN或PNP类型及其b极后，将表 置于R×10kΩ档，对NPN管，黑表笔接e极，红表笔接c极时，表针可能会有一定 偏转，对PNP管，黑表笔接c极，红表笔接e极时，表针可能会有一定的偏转，反 过来都不会有偏转。由此也可以判定三极管的c、e极。不过对于高耐压的管子， 这个方法就不适用了。对于常见的进口型号的大功率塑封管，其c极基本都是在 中间。中、小功率管有的b极可能在中间。比如常用的9014三极管及其系列的其 它型号三极管、2SC1815、2N5401、2N5551等三极管，其b极有的在就中间。当 然它们也有c极在中间的。所以在维修更换三极管时，尤其是这些小功率三极管， 不可拿来就按原样直接安上，一定要先测一下。
万用表测量技巧
测喇叭、耳机、动圈式话筒：用 R×1Ω档，任一表笔接一端，另一表 笔点触另一端，正常时会发出清脆响 量的“哒”声。如果不响，则是线圈 断了，如果响声小而尖，则是有擦圈 问题，也不能用。
万用表测量技巧
测电容：用电阻档，根据电容容量选择适当的量程，并注 意测量时对于电解电容黑表笔要接电容正极。①、估测微 皮法级电容容量的大小：可凭经验或参照相同容量的标准 电容，根据指针摆动的最大幅度来判定。所参照的电容不 必耐压值也一样，只要容量相同即可，例如估测一个 100μF/250V的电容可用一个 100μF/25V的电容来参照， 只要它们指针摆动最大幅度一样，即可断定容量一样。②、 估测皮法级电容容量大小：要用R×10kΩ档，但只能测到 1000pF以上的电容。对1000pF或稍大一点的电容，只要表 针稍有摆动，即可认为容量够了。③、测电容是否漏电： 对一千微法以上的电容，可先用R× 10Ω档将其快速充电， 并初步估测电容容量，然后改到R×1kΩ档继续测一会儿， 这时指针不应回返，而应停在或十分接近∞处，否则就是 有漏电现象。对一些几十微法以下的定时或振荡电容（比 如彩电开关电源的振荡电容），对其漏电特性要求非常高， 只要稍有漏电就不能用，这时可在R×1kΩ档充完电后再改 用R× 10kΩ档继续测量，同样表针应停在∞处而不应回返。
万用表测量技巧
测电阻：重要的是要选好量程，当指 针指示于1/3～2/3满量程时测量精度 最高，读数最准确。要注意的是，在 用R×10k电阻档测兆欧级的大阻值电 阻时，不可将手指捏在电阻两端，这 样人体电阻会使测量结果偏小。
万用表测量技巧 测稳压二极管：我们通常所用到的稳压管的稳 压值一般都大于1.5V，而指针表的R×1k以 下的电阻档是用表内的1.5V电池供电的，这 样，用R× 1k以下的电阻档测量稳压管就如 同测二极管一样，具有完全的单向导电性。但 指针表的R×10k档是用9V或15V电池供电 的，在用R×10k测稳压值小于 9V或15V的 稳压管时，反向阻值就不会是∞，而是有一定 阻值，但这个阻值还是要大大高于稳压管的正 向阻值的。如此，我们就可以初步估测出稳压 管的好坏。但是，好的稳压管还要有个准确的 稳压值，业余条件下怎么估测出这个稳压值呢？ 不难，再去找一块指针表来就可以了。
500型∽ 表示交直流 （2） V－2.5KV 4000Ω/V 表示对于交流电压及2.5KV的直流电压挡， 其灵敏度为4000Ω/V （3）A－V－Ω 表示可测量电流、电压及电阻 （4）45－65－1000Hz 表示使用频率范围为1000 Hz以下，标准工频范 围为45－65Hz （5）2000Ω/V DC 表示直流挡的灵敏度为2000Ω/V
