500万用表电路图详解万用表原理与安装详解导读:就爱阅读网友为您分享以下“万用表原理与安装详解”的资讯,希望对您有所帮助,感谢您对的支持! 请同学练习试读5环电阻,对照材料配套清单,检查读出的阻值是否正确。
从上可知,金色和银色只能是乘数和允许误差,一定放在右边;表示允许误差的色环比别的色环稍宽,离别的色环稍远;本次实习使用的电阻大多数允许误差是±1%的,用棕色色环表示,因此棕色一般都在最右边。
9 焊接前的准备工作9.1 清除元件表面的氧化层元件经过长期存放,会在元件表面形成氧化层,不但使元件难以焊接,而且影响焊接质量,因受伤或折断。
刮元件引脚的表面,左手慢慢地转动,直到表面氧化层全部去除。
为了使电池夹易于焊接要用尖嘴钳前端的齿口部分将电池夹的焊接点锉毛,去除氧化层。
本次实习提供的元器件由于放在塑料袋中,比较干燥,一般比较好焊,如果发现不易焊接,就必须先去除氧化层。
9.2 元件引脚的弯制成形左手用镊子紧靠电阻的本体,夹紧元件的引脚(见图28),使引脚的弯折处,距离元件的本体有两毫米以上的间隙。
左手夹紧镊子,右手食指将引脚弯成直角。
注意:不能用左手捏住元件本体,右手紧贴元件本体进行弯制,如果这样,引脚的根部在弯制过程中容易受力而损坏,元件弯制后的形状(见图29),引脚之间的距离,根据线路板孔距而定,引脚修剪后的长度大约为8mm,如果孔图29 元件弯制后的形状c 孔距较小de 水平安装31mm f 孔距较大29mm g垂直安装i距较小,元件较大,应将引脚往回弯折成形(见图29中c、d)。
电容的引脚可以弯成直角,将电容水平安装(见图29中e),或弯成梯形,将电容垂直安装(见图29中h)。
二极管可以水平安装,当孔距很小时应垂直安装(见图29中i),为了将二极管的引脚弯成美观的圆形,应用螺丝刀辅助弯制(见图30)。
将螺丝刀紧靠二极管引脚的根部,十字交叉,左手捏紧交叉点,右手食指将引脚向下弯,直到两引脚平行。

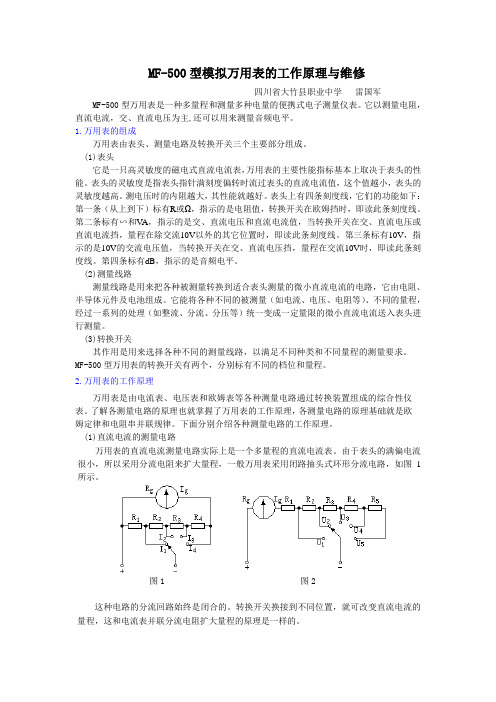

MF-500型模拟万用表的工作原理与维修四川省大竹县职业中学雷国军MF-500型万用表是一种多量程和测量多种电量的便携式电子测量仪表。
它以测量电阻,直流电流,交、直流电压为主,还可以用来测量音频电平。
1.万用表的组成万用表由表头、测量电路及转换开关三个主要部分组成。
(1)表头它是一只高灵敏度的磁电式直流电流表,万用表的主要性能指标基本上取决于表头的性能。
表头的灵敏度是指表头指针满刻度偏转时流过表头的直流电流值,这个值越小,表头的灵敏度越高。
测电压时的内阻越大,其性能就越好。
表头上有四条刻度线,它们的功能如下:第一条(从上到下)标有R或Ω,指示的是电阻值,转换开关在欧姆挡时,即读此条刻度线。
第二条标有∽和V A,指示的是交、直流电压和直流电流值,当转换开关在交、直流电压或直流电流挡,量程在除交流10V以外的其它位置时,即读此条刻度线。
第三条标有10V,指示的是10V的交流电压值,当转换开关在交、直流电压挡,量程在交流10V时,即读此条刻度线。
第四条标有dB,指示的是音频电平。
(2)测量线路测量线路是用来把各种被测量转换到适合表头测量的微小直流电流的电路,它由电阻、半导体元件及电池组成。
它能将各种不同的被测量(如电流、电压、电阻等)、不同的量程,经过一系列的处理(如整流、分流、分压等)统一变成一定量限的微小直流电流送入表头进行测量。
(3)转换开关其作用是用来选择各种不同的测量线路,以满足不同种类和不同量程的测量要求。
MF-500型万用表的转换开关有两个,分别标有不同的档位和量程。
2.万用表的工作原理万用表是由电流表、电压表和欧姆表等各种测量电路通过转换装置组成的综合性仪表。
了解各测量电路的原理也就掌握了万用表的工作原理,各测量电路的原理基础就是欧姆定律和电阻串并联规律。
下面分别介绍各种测量电路的工作原理。
(1)直流电流的测量电路万用表的直流电流测量电路实际上是一个多量程的直流电流表。
由于表头的满偏电流很小,所以采用分流电阻来扩大量程,一般万用表采用闭路抽头式环形分流电路,如图1所示。
500型万用表电路图说明看图可以理解万用表内部原理,知道万用表为什么能够测量高电压,什么情况下测量高电压会炸表。
看图可以修理万用表。
看图可以制做万用表。
1、直流2.5V。
左开关置2.5V,右开关置V档。
+孔一右开关一V档,35k7电阻一12k电阻一左开关-表头右侧,表头一660电阻一1400电位器一公用孔。
2、直流10V。
左开关置10V,右开关置V档。
+孔一右开关一V档,35k7电阻一12k电阻一150k电阻一左开关-表头右侧,表头一660电阻一1400电位器一公用孔。
3、直流50V。
左开关置50V,右开关置V档。
+孔一右开关一V档,35k7电阻一12k电阻一150k电阻一800k电阻一左开关-表头右侧,表头一660电阻一1400电位器一公用孔。
4、直流250V。
左开关置250V,右开关置V档。
+孔一右开关一V档,35k7电阻一12k电阻一150k电阻一800k电阻一3k+lM电阻一左开关-表头右侧,表头一660电阻一1400电位器一公用孔。
5、直流500V。
左开关置500V,右开关置V档。
+孔一右开关一V档,35k7电阻一12k电阻一150k电阻一800k电阻一3k+lM电阻一5k电阻一左开关-表头右侧,表头一660电阻—1400电位器一公用孔。
6、交流10丫。
左开关置交流10V,右开关置V档。
+孔一右开关一V档,35k7电阻,左开关第5刀一660电阻,分两路,其中一路(正半波)一右二极管一2k电阻一左开关第4刀一表头右端,表头一660电阻一1400电位器一公用孔;另一路(负半波)一左侧二极管一公用孔。
7、交流50V。
左开关置交流50V,右开关置V档。
+孔—右开关—V档,35k7电阻、12k、150k电阻,左开关第5刀一660电阻,分两路,其中一路(正半波)一右二极管一2k电阻一左开关第4刀一表头右端,表头一660电阻一1400电位器一公用孔;另一路(负半波)一左侧二极管一公用孔。
8、交流250V。
MF-500型模拟万用表的工作原理与维修四川省大竹县职业中学雷国军MF-500型万用表是一种多量程和测量多种电量的便携式电子测量仪表。
它以测量电阻,直流电流,交、直流电压为主,还可以用来测量音频电平。
1.万用表的组成万用表由表头、测量电路及转换开关三个主要部分组成。
(1)表头它是一只高灵敏度的磁电式直流电流表,万用表的主要性能指标基本上取决于表头的性能。
表头的灵敏度是指表头指针满刻度偏转时流过表头的直流电流值,这个值越小,表头的灵敏度越高。
测电压时的内阻越大,其性能就越好。
表头上有四条刻度线,它们的功能如下:第一条(从上到下)标有R或Ω,指示的是电阻值,转换开关在欧姆挡时,即读此条刻度线。
第二条标有∽和V A,指示的是交、直流电压和直流电流值,当转换开关在交、直流电压或直流电流挡,量程在除交流10V以外的其它位置时,即读此条刻度线。
第三条标有10V,指示的是10V的交流电压值,当转换开关在交、直流电压挡,量程在交流10V时,即读此条刻度线。
第四条标有dB,指示的是音频电平。
(2)测量线路测量线路是用来把各种被测量转换到适合表头测量的微小直流电流的电路,它由电阻、半导体元件及电池组成。
它能将各种不同的被测量(如电流、电压、电阻等)、不同的量程,经过一系列的处理(如整流、分流、分压等)统一变成一定量限的微小直流电流送入表头进行测量。
(3)转换开关其作用是用来选择各种不同的测量线路,以满足不同种类和不同量程的测量要求。
MF-500型万用表的转换开关有两个,分别标有不同的档位和量程。
2.万用表的工作原理万用表是由电流表、电压表和欧姆表等各种测量电路通过转换装置组成的综合性仪表。
了解各测量电路的原理也就掌握了万用表的工作原理,各测量电路的原理基础就是欧姆定律和电阻串并联规律。
下面分别介绍各种测量电路的工作原理。
(1)直流电流的测量电路万用表的直流电流测量电路实际上是一个多量程的直流电流表。
由于表头的满偏电流很小,所以采用分流电阻来扩大量程,一般万用表采用闭路抽头式环形分流电路,如图1所示。

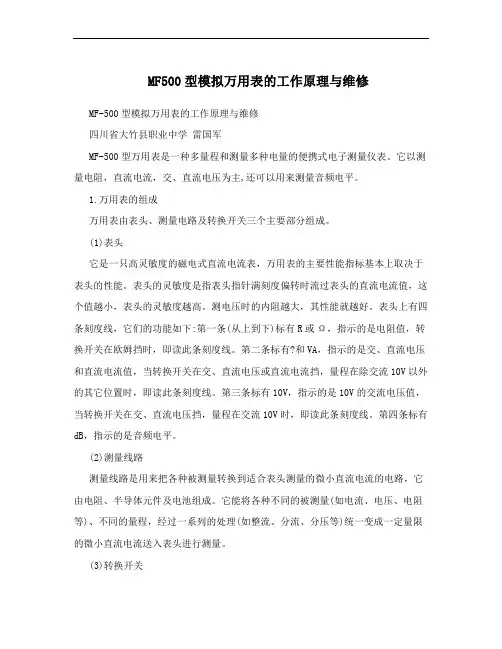

MF500型模拟万用表的工作原理与维修MF-500型模拟万用表的工作原理与维修四川省大竹县职业中学雷国军MF-500型万用表是一种多量程和测量多种电量的便携式电子测量仪表。
它以测量电阻,直流电流,交、直流电压为主,还可以用来测量音频电平。
1.万用表的组成万用表由表头、测量电路及转换开关三个主要部分组成。
(1)表头它是一只高灵敏度的磁电式直流电流表,万用表的主要性能指标基本上取决于表头的性能。
表头的灵敏度是指表头指针满刻度偏转时流过表头的直流电流值,这个值越小,表头的灵敏度越高。
测电压时的内阻越大,其性能就越好。
表头上有四条刻度线,它们的功能如下:第一条(从上到下)标有R或Ω,指示的是电阻值,转换开关在欧姆挡时,即读此条刻度线。
第二条标有?和VA,指示的是交、直流电压和直流电流值,当转换开关在交、直流电压或直流电流挡,量程在除交流10V以外的其它位置时,即读此条刻度线。
第三条标有10V,指示的是10V的交流电压值,当转换开关在交、直流电压挡,量程在交流10V时,即读此条刻度线。
第四条标有dB,指示的是音频电平。
(2)测量线路测量线路是用来把各种被测量转换到适合表头测量的微小直流电流的电路,它由电阻、半导体元件及电池组成。
它能将各种不同的被测量(如电流、电压、电阻等)、不同的量程,经过一系列的处理(如整流、分流、分压等)统一变成一定量限的微小直流电流送入表头进行测量。
(3)转换开关其作用是用来选择各种不同的测量线路,以满足不同种类和不同量程的测量要求。
MF-500型万用表的转换开关有两个,分别标有不同的档位和量程。
.万用表的工作原理 2万用表是由电流表、电压表和欧姆表等各种测量电路通过转换装置组成的综合性仪表。
了解各测量电路的原理也就掌握了万用表的工作原理,各测量电路的原理基础就是欧姆定律和电阻串并联规律。
下面分别介绍各种测量电路的工作原理。
(1)直流电流的测量电路万用表的直流电流测量电路实际上是一个多量程的直流电流表。
【最新精选】500型万用表详细电路图500型万用表电路图说明看图可以理解万用表内部原理,知道万用表为什么能够测量高电压,什么情况下测量高电压会炸表。
看图可以修理万用表。
看图可以制做万用表。
1、直流2.5V。
左开关置2.5V,右开关置V档。
+孔—右开关—V档,35 k7电阻—12k电阻—左开关--表头右侧,表头—660电阻—1400电位器—公用孔。
2、直流10V。
左开关置10V,右开关置V档。
+孔—右开关—V档,35k7电阻—12k电阻—150k电阻—左开关--表头右侧,表头—660电阻—1400电位器—公用孔。
3、直流50V。
左开关置50V,右开关置V档。
+孔—右开关—V档,35k7电阻—12k电阻—150k电阻—800k电阻—左开关--表头右侧,表头—660电阻—1400电位器—公用孔。
4、直流250V。
左开关置250V,右开关置V档。
+孔—右开关—V档,35k7电阻—12k电阻—150k电阻—800k电阻—3k+1M电阻—左开关--表头右侧,表头—660电阻—1400电位器—公用孔。
5、直流500V。
左开关置500V,右开关置V档。
+孔—右开关—V档,35k7电阻—12k电阻—150k电阻—800k电阻—3k+1M电阻—5k电阻—左开关--表头右侧,表头—660电阻—1400电位器—公用孔。
6、交流10V。
左开关置交流10V,右开关置V档。
+孔—右开关—V档,35k7电阻,左开关第5刀—660电阻,分两路,其中一路(正半波)—右二极管—2k电阻—左开关第4刀—表头右端,表头—660电阻—1400电位器—公用孔;另一路(负半波)—左侧二极管—公用孔。
7、交流50V。
左开关置交流50V,右开关置V档。
+孔—右开关—V档,35k7电阻、12k、150k电阻,左开关第5刀—660电阻,分两路,其中一路(正半波)—右二极管—2k电阻—左开关第4刀—表头右端,表头—660电阻—1400电位器—公用孔;另一路(负半波)—左侧二极管—公用孔。
【最新精选】500型万用表详细电路图500型万用表电路图说明看图可以理解万用表内部原理,知道万用表为什么能够测量高电压,什么情况下测量高电压会炸表。
看图可以修理万用表。
看图可以制做万用表。
1、直流2.5V。
左开关置2.5V,右开关置V档。
+孔—右开关—V档,35 k7电阻—12k电阻—左开关--表头右侧,表头—660电阻—1400电位器—公用孔。
2、直流10V。
左开关置10V,右开关置V档。
+孔—右开关—V档,35k7电阻—12k电阻—150k电阻—左开关--表头右侧,表头—660电阻—1400电位器—公用孔。
3、直流50V。
左开关置50V,右开关置V档。
+孔—右开关—V档,35k7电阻—12k电阻—150k电阻—800k电阻—左开关--表头右侧,表头—660电阻—1400电位器—公用孔。
4、直流250V。
左开关置250V,右开关置V档。
+孔—右开关—V档,35k7电阻—12k电阻—150k电阻—800k电阻—3k+1M电阻—左开关--表头右侧,表头—660电阻—1400电位器—公用孔。
5、直流500V。
左开关置500V,右开关置V档。
+孔—右开关—V档,35k7电阻—12k电阻—150k电阻—800k电阻—3k+1M电阻—5k电阻—左开关--表头右侧,表头—660电阻—1400电位器—公用孔。
6、交流10V。
左开关置交流10V,右开关置V档。
+孔—右开关—V档,35k7电阻,左开关第5刀—660电阻,分两路,其中一路(正半波)—右二极管—2k电阻—左开关第4刀—表头右端,表头—660电阻—1400电位器—公用孔;另一路(负半波)—左侧二极管—公用孔。
7、交流50V。
左开关置交流50V,右开关置V档。
+孔—右开关—V档,35k7电阻、12k、150k电阻,左开关第5刀—660电阻,分两路,其中一路(正半波)—右二极管—2k电阻—左开关第4刀—表头右端,表头—660电阻—1400电位器—公用孔;另一路(负半波)—左侧二极管—公用孔。
数字万用表电路图大全(模数转换电路显示驱动电路)数字万用表电路图(一)数字万用表是在一个只有基本量程的直流数字电压表的基础上扩展而成的,这个电压表相当于数字万用表的“表头”。
其原理见图1。
在图1中,除显示器外,其余功能可全都集成在一个芯片上,具有这些功能的芯片叫A/D转换器,较常见的有ICL7106、ICL7107等多种型号,它们部属于双积分式A/D转换器。
双积分A/D转换器内部电路虽然很复杂,但根据图1的电路可以说明其原理。
它在一个测量周期内的工作过程如下:测试开始,计数器清零,积分电容C=C放电,然后控制逻辑使K2、K3断开,K1接通,积分器对被测电压Vx进行正向积分,正向积分也叫采样,采样期间积分输出V01线性增加,经过零比较器得到过零方波,通过控制逻辑打开门G,计数器开始对时钟脉冲计数,当计数到最高位为1时,溢出脉冲通过控制逻辑使K1、K3断开,K2接通,采样结束,计数器复零。
设采样过程时间为T1,则积分输出V01=VxT1/RC……(1),K2接通基准电压VR后,积分器开始第二次积分(反向积分),V01开始线性下降,计数器也重新计数。
当V01降至零时,比较器输出的负方波结束,控制逻辑使K2断开,K3接通,积分停止。
同时关闭门G,计数停止,一个测量周期结束。
设反向积分过程时间为T2,则积分输出为V01-VrT2/RC=0……(2)。
由式(1)、(2),可得Vx=VrT2/T1……(3)。
转换波形见图2。
数字万用表电路图大全(模数转换电路/显示驱动电路)设时钟脉冲周期为T0,则T1=N1T0,T2=N2T0,N1、N2分别是正、反向积分期间计数的时钟脉冲个数,所以VX=VRN2/N1…(4)。
对干31/2位A/D转换器,采样期间计数到1000个脉冲时计数器有溢出,故N1=1000是个定值,如再规定VR=100.0mV,则有VX=0.1N2……(5)。
(5)式说明,适当选择N1及VR的值,可使VX与N2的有效数字相同,只是小数点位置不同。
500型指针式万用表功能扩展实验设计邓敏;何兴;廖家欣;唐贵平;仇炜;周宁宁【摘要】本文以利用实验室废旧的500型指针式万用表为实验对象,开展创新性实验设计,将500型指针式万用表电阻档扩展了R×30kΩ档位电阻档,既锻炼了学生的动手能力和创新能力,又加深了学生对万用表的理解,还补充了创新实验室的仪器.【期刊名称】《物理与工程》【年(卷),期】2012(022)005【总页数】4页(P26-29)【关键词】500型指针式万用表;功能拓展;实验设计【作者】邓敏;何兴;廖家欣;唐贵平;仇炜;周宁宁【作者单位】长沙理工大学物理与电子科学学院,湖南长沙 410004;长沙理工大学物理与电子科学学院,湖南长沙 410004;长沙理工大学物理与电子科学学院,湖南长沙 410004;长沙理工大学物理与电子科学学院,湖南长沙 410004;长沙理工大学物理与电子科学学院,湖南长沙 410004;长沙理工大学物理与电子科学学院,湖南长沙410004【正文语种】中文1 引言500型指针式万用表具有多功能、多量程、操作简单、价格便宜等特点,是以前实验室常用的教学仪表.不少单位根据特殊用途对万用表进行功能拓展[1~5].随着实验室仪器设备不断更新,其使用效率逐步降低.本文利用其直观的教学特点,将其电阻档位扩展作为学生的创新性实验设计项目,既锻炼了学生的动手能力和创新能力,又充实了学院大学生创新实验基地的仪器仪表.500型指针式万用表的电阻档有R×1Ω、R×10Ω、R×100Ω、R×1kΩ、R×10kΩ五个档位,最大量程是10kΩ[6],最大可以测得1~2MΩ,但是,当被测电阻阻值达到40kΩ时,测量值就不太准确了.当被测量的电阻太大时,误差明显增大,从而使该表的使用受到了一定的限制.在检修电视机或测量绝缘电阻时,需要测量更大阻值的电阻,此时的R×10kΩ电阻档已经不能满足测量的要求,这往往给测量带来不少的麻烦.本文在500型指针式万用表的基础上增加一模块,提高电阻高量程测量精度.2 R×30kΩ电阻档扩展方案及设计2.1 万用表电阻档扩展的要求将500型指针式万用表增加电阻档R×30kΩ档,不影响原来万用表的功能,提高高电阻的测量精度.增加的功能模块必须内置.2.2 500型万用表电阻档扩展原理要扩展电阻档的量程,必须增大电流.在不改变原电阻的刻度线、不破坏以前的电阻档功能的情况下,采取同时增大电压和相应的欧姆中心值方法,实现高电阻精确测量功能.500型万用表的电流表满偏电流IM=50μA,对于R×10kΩ档,欧姆中心值R0=100kΩ,电池电压为1.5V与9V电压的串联,即E=10.5V.若待测电阻为Rx,则满足以下的关系表达式500型万用表R×10kΩ档电路(图1上半MΩ部分虚线围成的部分),可等效为图2电阻测量电路,等效表头的满偏电流为100μA、内阻为100kΩ,电压E≈10V,则电流I1=50μA;扩展为R×30kΩ档时,欧姆中心值R′0=300kΩ,可等效为图3电阻测量电路,等效表头的满偏电流仍然等效为100μA、内阻为300kΩ,电压E≈30V,则电流I2=50μA.因此,在不改变IM的条件下,要想拓展电阻的量程,电压升高多少倍,其电阻也必须升高多少倍.也就是说把电压提升n倍,与此同时,欧姆中心值也要相应地增大n倍.即因为所以IM保持不变.故需要增加相同倍数的电压和相同倍数的电阻.图1 带R×30kΩ档的500型万用表电阻档电路图图2 500万用表R×10kΩ档电阻测量等效电路图2.3 扩展R×30kΩ电阻档设计利用1.5V的电池产生的电流,经过晶体三极管3DG.12进行放大,制作耦合升压变压器,经过图3 扩展为R×30kΩ档电阻测量等效电路图耦合升压变压器的升压,把电压提高到所需要的电压.再经过整流二极管的整流及30V稳压二极管的稳压,最后通过电容器滤波,把输出的电压稳定在30V左右.拓展升压变压功能电路如图1下半虚线围成的部分.图1为加上附加装置后的500型万用表电阻档的总体电路图(其中R×1Ω、R×10Ω、R×100Ω、R×1kΩ档电路未画出).它不影响R×1Ω、R×10Ω、R×100Ω、R×1kΩ、R×10kΩ档的功能.要扩展R×30kΩ档,应取n=3倍,E′=3E=31.5V,R′0=3R0=300kΩ.需要把表内的9V电压源替换为30V,把1.5V的电压源串联到被测电路中,共同构成E=31.5V的电压源.若要使用R×30kΩ档只需把9V电池替换为30V电源,闭合单刀开关,就直接可以使用R×30kΩ的电阻档.2.4 扩展R×30kΩ电阻档的电路分析图1设计的扩展电路,核心元件是三极管.三极管3DG.12的作用是把1.5V的电流放大,它的击穿电压为100V.0.04μF电容器的作用是使耦合线圈产生振荡,产生稳定变化的电压.200Ω的电阻限制三极管的基极电流,防止三极管进入饱和区.0.1μF电容器的作用是进行滤波和整流,使输出的电压没有杂波的干扰,输出稳定的电压.经过自制感应线圈的感应,使主线圈的电压通过负载线圈进行升压,用500匝线圈的两端接线柱实现电压的输出.整流二极管VD1的作用是把通过负载线圈的电流进行半波整流,使输出的电流变化比较小,考虑到电压的波动范围,选用最高反向工作电压为100V、额定整流电流为1.0A、型号为1N4002的整流二极管.稳压二极管采用30V的稳压二极管,它的作用是把输出的电压稳压在30V,使电压不随外界的电阻变化而变化,达到稳压的效果.选用稳压为30V、工作电流为5mA的1N6011B(国产型号为2CW358)稳压二极管.当稳压管工作在稳压区,即保证稳压管的电流在IZ≤I≤IZM,可以保证稳压管输出的电压U0基本稳定[7].200kΩ电阻的作用.扩展的电阻档为R×30kΩ时,万用表的中心值应该为R×10kΩ档时中心值100kΩ的3倍,也就是R′0=3R0=300kΩ.原万用表的电阻为100kΩ,因此,须在正极的输出端增加一个200kΩ阻值的电阻.从而保障了扩展之后欧姆档在测量电阻时可以调零.2.5 扩展R×30kΩ电阻档的电路调试首先,检查附加装置的电压是否达到了30V,并且检查稳压管是否工作在稳压的区域,可以用数字万用表的电压档进行电压检测.其次,进行调零功能检验.在测量前,必须先进行欧姆档的调零.如果不可以调零,必须检查电压是否到达所要求的标准.假如电压达到,但是仍不能调零,必须检查欧姆中心值是否计算正确.最后,用数字万用表对大于40kΩ的电阻进行测量比较,并进行比较分析.2.6 稳定性要求设计的附加装置升高的电压是利用1.5V电池实现.电池电压高于1.2V,就可以进行正常测量.当电池电压低于1.2V时,欧姆挡不可以进行调零,测量时误差增大.所以,要达到精确测量,必须使电池电压稳定在1.2V以上.3 功能测试与结果分析利用UT51型数字万用表测量8个大于40kΩ阻值的电阻,再使用500型指针式万用表扩展的R×30kΩ档和R×10kΩ档进行对比测量,并以数字万用表测量值作为标准值,计算出相应的相对误差,测量结果如表1所示.表1 测量结果比较UT51型数字万用表R×30kΩ档R×10kΩ档测量值(kΩ)测量值(kΩ)相对误差(%)测量值(kΩ)相对误差(%)40.6 4.2×10 3.54.4×10 8.4 45.4 4.6×10 1.4 4.8×10 5.8 270 2.7×102 0 2.8×102 3.8 3623.6×102 0.053 3.8×102 5.0 4344.4×102 1.4 4.5×102 3.7 911 9.1×102 0.011 9.4×102 11.0 1980 1.9×103 4.1 2.2×103 3.2 991 9.9×102 0.010 1.1×103 11.1从表中测量数据可以看出:1)指针越接近刻度尺中间,读数越准确.由于电阻档刻度是不均匀的,一般使指针指在刻度尺的区段,测量精度最高,越往左边,刻度越密集,测量值越不准确. 2)在40~1980kΩ范围之间,使用R×10kΩ档测量,平均相对误差为6.5%,使用R×30kΩ档的测量,平均相对误差为1.3%,显然用扩展的R×30kΩ电阻档比使用R×10kΩ档测量大于40kΩ电阻的精确度要高得多.4 结论本文针对500型指针式万用表电阻档测量高电阻时读数不够精确的问题,指导学生在不改变原500型万用表各个档位的基础上,扩展了一档R×30kΩ,在40~1980kΩ范围内,平均相对误差降低到1.3%.因扩展部分的附加装置体积小,可直接放入500型万用表内,通过增加档位开关控制,操作简单、方便.参考文献【相关文献】[1]沙占友,沙莎.万用表检测技术(上)[M].北京:电子工业出版社,2005.1~18[2]张晓春.万用电表的功能扩展与应用[J].实验室研究与探索,1997,(2):59~60 [3]沙占友.万用表检测技术(下)[M].北京:电子工业出版社,2005.1~56[4]王德朝,何一华.给500型万用表加高兆欧档[N].电子报,2007,(1)14(019)[5]童诗白,华成英.模拟电子技术基础[M].北京:高等教育出版社,2001.23~34,509~535[6]萧淑霞.万用表使用自学通[M].北京:中国电力出版社,2006.1~37,88~157[7]周善芳,赵汝俭.浅谈万用表功能的扩展利用[J].实验室研究与探索,2004,23(3):48~49。
500型万用表电路图说明看图可以理解万用表内部原理,知道万用表为什么能够测量高电压,什么情况下测量高电压会炸表。
看图可以修理万用表。
看图可以制做万用表。
1、直流2.5V。
左开关置2.5V,右开关置V档。
+孔—右开关—V档,35 k7电阻—12k 电阻—左开关--表头右侧,表头—660电阻—1400电位器—公用孔。
2、直流10V。
左开关置10V,右开关置V档。
+孔—右开关—V档,35k7电阻—12k 电阻—150k电阻—左开关--表头右侧,表头—660电阻—1400电位器—公用孔。
3、直流50V。
左开关置50V,右开关置V档。
+孔—右开关—V档,35k7电阻—12k 电阻—150k电阻—800k电阻—左开关--表头右侧,表头—660电阻—1400电位器—公用孔。
4、直流250V。
左开关置250V,右开关置V档。
+孔—右开关—V档,35k7电阻—12k 电阻—150k电阻—800k电阻—3k+1M电阻—左开关--表头右侧,表头—660电阻—1400电位器—公用孔。
5、直流500V。
左开关置500V,右开关置V档。
+孔—右开关—V档,35k7电阻—12k 电阻—150k电阻—800k电阻—3k+1M电阻—5k电阻—左开关--表头右侧,表头—660电阻—1400电位器—公用孔。
6、交流10V。
左开关置交流10V,右开关置V档。
+孔—右开关—V档,35k7电阻,左开关第5刀—660电阻,分两路,其中一路(正半波)—右二极管—2k电阻—左开关第4刀—表头右端,表头—660电阻—1400电位器—公用孔;另一路(负半波)—左侧二极管—公用孔。
7、交流50V。
左开关置交流50V,右开关置V档。
+孔—右开关—V档,35k7电阻、12k、150k电阻,左开关第5刀—660电阻,分两路,其中一路(正半波)—右二极管—2k 电阻—左开关第4刀—表头右端,表头—660电阻—1400电位器—公用孔;另一路(负半波)—左侧二极管—公用孔。
8、交流250V。
左开关置交流250V,右开关置V档。
+孔—右开关—V档,35k7电阻、12k、150k、800k电阻,左开关第5刀—660电阻,分两路,其中一路(正半波)—右二极管—2k电阻—左开关第4刀—表头右端,表头—660电阻—1400电位器—公用孔;另一路(负半波)—左侧二极管—公用孔。
9、交流500V。
左开关置交流500V,右开关置V档。
+孔—右开关—V档,35k7电阻、12k、150k、800k、1M电阻,左开关第5刀—660电阻,分两路,其中一路(正半波)—右二极管—2k电阻—左开关第4刀—表头右端,表头—660电阻—1400电位器—公用孔;另一路(负半波)—左侧二极管—公用孔。
10、直流2500V。
左开关置直流电压任意档,右开关置V档。
2500V孔—两个5M电阻—12k电阻—表头右端—表头—660电阻—1400电位器—公用孔。
11、交流2500V。
左开关置交流电压任意档,右开关置V档。
2500V孔—两个5M电阻—左开关第6刀—660电阻,分两路,其中一路(正半波)—右二极管—2k电阻—左开关第4刀—表头右端,表头—660电阻—1400电位器—公用孔;另一路(负半波)—左侧二极管—公用孔。
12、直流50μA。
左开关置直流A档,右开关置50μA档。
+孔—右开关—50μA档,左开关第3刀,表头右侧,表头—660电阻—1400电位器—公用孔。
13、直流1mA。
左开关置直流A档,右开关置1m A档。
+孔—右开关—1m A档,一路左开关第2刀, 2K25、12K电阻,表头右侧,表头—660电阻—1400电位器—公用孔。
二路过67.5、67.5、6、1.35、0.15电阻到公用孔。
14、直流10mA。
左开关置直流A档,右开关置10m A档。
+孔—右开关—10m A档,一路67.5电阻,左开关第2刀, 2K25、12K电阻到表头右侧,表头—660电阻—1400电位器—公用孔。
二路过67.5、6、1.35、0.15电阻到公用孔。
15、直流100mA。
左开关置直流A档,右开关置100m A档。
+孔—右开关—100m A档,一路67.5、67.5电阻,到左开关第2刀,过2K25、12K电阻到表头右侧,表头—660电阻—1400电位器—公用孔。
二路过6、1.35、0.15电阻到公用孔。
16、直流500mA。
左开关置直流A档,右开关置500m A档。
+孔—右开关—500m A档,一路6、67.5、67.5电阻,左开关第2刀,过2K25、12K电阻到表头右侧,表头—660电阻—1400电位器—公用孔。
二路过1.35、0.15电阻到公用孔。
17、直流5A。
左开关置直流A档,右开关置电流任意档。
5A孔一路过1.35、6、67.5、67.5 电阻,到左开关第2刀,过2K25电阻、12K电阻到表头右侧,表头—660电阻—1400电位器—公用孔。
二路过0.15电阻到公用孔。
18、交流1mA。
左开关置交流A档,右开关置1mA档。
+孔—右开关—1mA档,一路过左开关第2刀,1.4k电位器。
又分两路,正半波经右二极管—左开关第3刀,表头右端,表头—660电阻—1400电位器—公用孔;负半波经左侧二极管、公用孔。
二路过67.5、67.5、6、1.35、0.15电阻到公用孔。
19、交流10mA。
左开关置交流A档,右开关置10mA档。
+孔—右开关—10mA档,一路过67.5电阻,左开关第2刀,1.4k电位器。
又分两路,正半波经右二极管、左开关第3刀,表头右端,表头—660电阻—1400电位器—公用孔;负半波经左侧二极管、公用孔。
二路过67.5、6、1.35、0.15电阻到公用孔。
20、交流100mA。
左开关置交流A档,右开关置100mA档。
+孔—右开关—100mA档,一路过67.5、67.5电阻左开关第2刀,1.4k电位器。
又分两路,正半波经右二极管、左开关
第3刀,表头右端,表头—660电阻—1400电位器—公用孔;负半波经左侧二极管、公用孔。
二路过6、1.35、0.15电阻到公用孔。
21、交流500mA。
左开关置交流A档,右开关置500mA档。
+孔—右开关—500mA档,一路过6、67.5、67.5电阻左开关第2刀,1.4k电位器。
又分两路正半波经右二极管、左开关第3刀,表头右端,表头—660电阻—1400电位器—公用孔;负半波经左侧二极管、公用孔。
二路过1.35、0.15电阻到公用孔。
22、交流5A。
左开关置交流A档,右开关置5A档。
5A孔一路过1.35、6、67.567.5电阻左开关第2刀,1.4k电位器。
又分两路,正半波经右二极管、左开关第3刀,表头右端,表头—660电阻—1400电位器—公用孔;负半波经左侧二极管、公用孔。
二路过0.15电阻到公用孔。
23、RX1。
左开关置Ω档,右开关置X1档。
+孔—右开关第2刀,1.5V电池,分两路:一路2.1k电位器;二路右开关第3刀,9.4Ω(又分一路直接回公用孔)、4.3k电阻。
合并到2.1k电位器,经2k电阻,左开关第3刀,表头右端,表头—660电阻—1400电位器—公用孔。
24、RX10。
左开关置Ω档,右开关置X10档。
+孔—右开关第2刀,1.5V电池,分两路:一路2.1k电位器,二路右开关第3刀,91、9.4Ω(又分一路直接回公用孔)、4.3k电阻。
合并经2k电阻,左开关第3刀,表头右端,表头—660电阻—1400电位器—公用孔。
25、RX100。
左开关置Ω档,右开关置X100档。
+孔—右开关第2刀,1.5V电池,分两路:一路2.1k电位器,二路右开关第3刀,97.3、91、9.4Ω(又分一路直接回公用孔)、4.3k电阻。
合并经2k电阻,左开关第3刀,表头右端,表头—660电阻—1400电位器—公用孔。
26、RX1K。
左开关置Ω档,右开关置X1K档。
+孔—右开关第2刀,1.5V电池,分两路:一路2.1k电位器,二路33k电阻(又分一路直接回公用孔)。
合并经2k电阻,左开关第3刀,表头右端,表头—660电阻—1400电位器—公用孔。
27、RX10K。
左开关置Ω档,右开关置X10K档。
+孔—右开关第1刀经过85.6k电阻、9V、1.5V电池,2.1k电位器,2k电阻,左开关第3刀,表头右端,表头—660电阻—1400电位器—公用孔。
