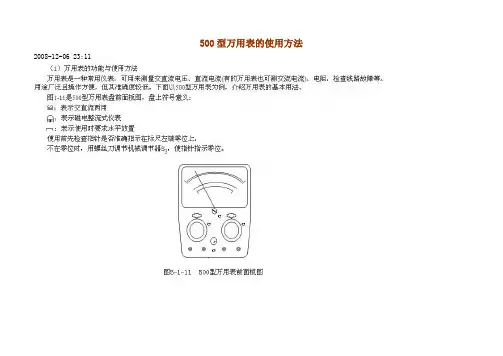

500型万用表的使用方法2008-12-06 23:11万用表是用来测量交直流电压、电阻、直流电流等的仪表。
是电工和无线电制作的必备工具。
初看起来万用表很复杂，实际上它是由电流表(俗称表头)、刻度盘、量程选择开关、表笔等组成。
使用时如果把量程选择开关指向直流电流范围时，电流表M并接一些分流电阻来实现扩大量程之目的，使它成为一个具有几个大小不同量程的电流表。
测量结果要看刻度盘上直流电流刻度来读数。
通常刻度盘上第二行为电流刻度。
同样，如果量程选择开关指向直流电压范围时，表头串接另外一些电阻(用串联电阻分压的原理，使它成为一个多程量的电压表)。
读数要看刻度盘上直流电压刻度。
大多数的万用表电压和电流合用一刻度。
如果在测量直流电压的电路中接入一个整流器，便可测交流电压了。
测电阻的原理与测直流电压相仿，只是测试时还须加一组电池。
选择开关指向电阻范围时，刻度盘上找第一行电阻专用刻度读数即可。
万用表的型号很多，但其基本使用方法是相同的。
现以MF30型万用表为例，介绍它的使用方法。
使用前的准备第一，使用万用表之前，必须熟悉量程选择开关的作用。
明确要测什么?怎样去测?然后将量程选择开关拨在需要测试档的位置。
切不可弄错档位。
例如：测量电压时误将选择开关拨在电流或电阻档时，容易把表头烧坏。
第二，使用前观察一下表针是否指在零位。
如果不指零位，可用螺丝刀调节表头上机械调零螺丝，使表针回零(一般不必每次都调)。
红表笔要插入正极插口，黑表笔要插入负极插口。
电压的测量将量程选择开关的尖头对准标有V的五档范围内。
若是测交流电压则应指向V处。
依此类推，如果要改测电阻，开关应指向Ω档范围。
测电流应指向mA或UA。
测量电压时，要把电表表笔并接在被测电路上。
根据被测电路的大约数值，选择一个合适的量程位置。
干电池每节最大值为1．5V，所以可放在5V量程档。
这时在面板上表针满刻度读数的500应作5来读数。
即缩小100倍。
如果表针指在300刻度处，则读为3V。
MF-万用表的使用说明和技巧————————————————————————————————作者：————————————————————————————————日期：万用表的使用方法和技巧一：万用表的使用方法（1）熟悉表盘上各符号的意义及各个旋钮和选择开关的主要作用。
（2）进行机械调零。
（3）根据被测量的种类及大小，选择转换开关的挡位及量程，找出对应的刻度线。
（4）选择表笔插孔的位置。
（5）测量电压：测量电压（或电流）时要选择好量程，如果用小量程去测量大电压，则会有烧表的危险；如果用大量程去测量小电压，那么指针偏转太小，无法读数。
量程的选择应尽量使指针偏转到满刻度的2/3左右。
如果事先不清楚被测电压的大小时，应先选择最高量程挡，然后逐渐减小到合适的量程。
①交流电压的测量：将万用表的一个转换开关置于交、直流电压挡，另一个转换开关置于交流电压的合适量程上，万用表两表笔和被测电路或负载并联即可。
②直流电压的测量：将万用表的一个转换开关置于交、直流电压挡，另一个转换开关置于直流电压的合适量程上，且“+”表笔（红表笔）接到高电位处，“-”表笔（黑表笔）接到低电位处，即让电流从“+”表笔流入，从“-”表笔流出。
若表笔接反，表头指针会反方向偏转，容易撞弯指针。
（6）测电流：测量直流电流时，将万用表的一个转换开关置于直流电流挡，另一个转换开关置于50uA到500mA的合适量程上，电流的量程选择和读数方法与电压一样。
测量时必须先断开电路，然后按照电流从“+”到“-”的方向，将万用表串联到被测电路中，即电流从红表笔流入，从黑表笔流出。
如果误将万用表与负载并联，则因表头的内阻很小，会造成短路烧毁仪表。
其读数方法如下：实际值＝指示值×量程/满偏（7）测电阻：用万用表测量电阻时，应按下列方法*作：A 选择合适的倍率挡。
万用表欧姆挡的刻度线是不均匀的，所以倍率挡的选择应使指针停留在刻度线较稀的部分为宜，且指针越接近刻度尺的中间，读数越准确。

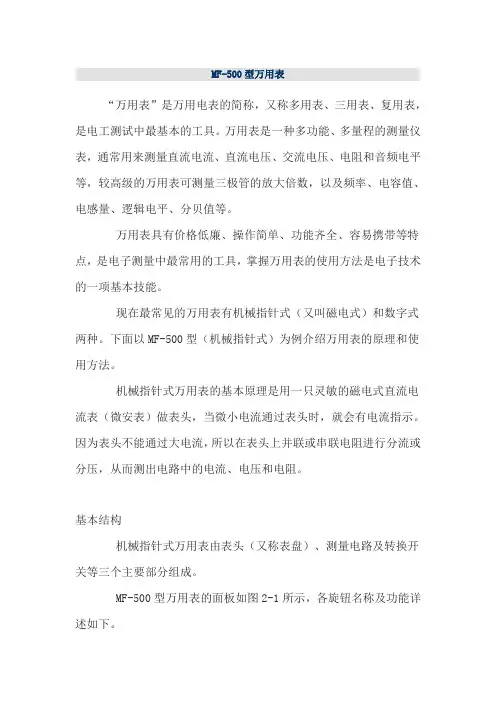

MF-500型万用表“万用表”是万用电表的简称，又称多用表、三用表、复用表，是电工测试中最基本的工具。
万用表是一种多功能、多量程的测量仪表，通常用来测量直流电流、直流电压、交流电压、电阻和音频电平等，较高级的万用表可测量三极管的放大倍数，以及频率、电容值、电感量、逻辑电平、分贝值等。
万用表具有价格低廉、操作简单、功能齐全、容易携带等特点，是电子测量中最常用的工具，掌握万用表的使用方法是电子技术的一项基本技能。
现在最常见的万用表有机械指针式（又叫磁电式）和数字式两种。
下面以MF-500型（机械指针式）为例介绍万用表的原理和使用方法。
机械指针式万用表的基本原理是用一只灵敏的磁电式直流电流表（微安表）做表头，当微小电流通过表头时，就会有电流指示。
因为表头不能通过大电流，所以在表头上并联或串联电阻进行分流或分压，从而测出电路中的电流、电压和电阻。
基本结构机械指针式万用表由表头（又称表盘）、测量电路及转换开关等三个主要部分组成。
MF-500型万用表的面板如图2-1所示，各旋钮名称及功能详述如下。
1．表头表头是一只高灵敏度的磁电式直流电流表，万用表的主要性熊指标基本上取决于表头的性能。
表头的灵敏度是指表头指针满刻度偏转时流过表头的直流电流值，这个值越小，表头的灵敏度就越高。
测电压时的内阻越大，其性能就越好。
表头上有四条刻度线，它们的功能如下：第一条（从上到下）右端标有“Ω”的是电阻刻度线，其刻度值分布是不均匀的，指示的是电阻值，转换开关在欧姆挡时，即读此条刻度线；第二条符号“-”或“DC”表示直流，“～”或“A C”表示交流，“≌”表示交流和直流共用的刻度线，当转换开关在交、直流电压或直流电流挡时，量程在除交流10V以外的其他位置时，即读此条刻度线；第三条标有10V，指示的是10V的交流电压值，当转换开关在交、直流电压挡，量程在交流10V时，即读此条刻度线；第四条标有dB，指示的是音频电平。
表头上还设有机械零位调整旋钮，用以校正指针在左端指零位。
MF-万用表的使用说明和技巧————————————————————————————————作者：————————————————————————————————日期：万用表的使用方法和技巧一：万用表的使用方法（1）熟悉表盘上各符号的意义及各个旋钮和选择开关的主要作用。
（2）进行机械调零。
（3）根据被测量的种类及大小，选择转换开关的挡位及量程，找出对应的刻度线。
（4）选择表笔插孔的位置。
（5）测量电压：测量电压（或电流）时要选择好量程，如果用小量程去测量大电压，则会有烧表的危险；如果用大量程去测量小电压，那么指针偏转太小，无法读数。
量程的选择应尽量使指针偏转到满刻度的2/3左右。
如果事先不清楚被测电压的大小时，应先选择最高量程挡，然后逐渐减小到合适的量程。
①交流电压的测量：将万用表的一个转换开关置于交、直流电压挡，另一个转换开关置于交流电压的合适量程上，万用表两表笔和被测电路或负载并联即可。
②直流电压的测量：将万用表的一个转换开关置于交、直流电压挡，另一个转换开关置于直流电压的合适量程上，且“+”表笔（红表笔）接到高电位处，“-”表笔（黑表笔）接到低电位处，即让电流从“+”表笔流入，从“-”表笔流出。
若表笔接反，表头指针会反方向偏转，容易撞弯指针。
（6）测电流：测量直流电流时，将万用表的一个转换开关置于直流电流挡，另一个转换开关置于50uA到500mA的合适量程上，电流的量程选择和读数方法与电压一样。
测量时必须先断开电路，然后按照电流从“+”到“-”的方向，将万用表串联到被测电路中，即电流从红表笔流入，从黑表笔流出。
如果误将万用表与负载并联，则因表头的内阻很小，会造成短路烧毁仪表。
其读数方法如下：实际值＝指示值×量程/满偏（7）测电阻：用万用表测量电阻时，应按下列方法*作：A 选择合适的倍率挡。
万用表欧姆挡的刻度线是不均匀的，所以倍率挡的选择应使指针停留在刻度线较稀的部分为宜，且指针越接近刻度尺的中间，读数越准确。
万用表欧姆档原理(一)万用表欧姆档什么是欧姆档？•欧姆档是万用表的一种基本测量档位，用于测量电阻值。
•在万用表上，通常用希腊字母Ω来表示欧姆，在万用表上标有”Ω”符号的档位就是欧姆档。
欧姆档的原理•欧姆档原理基于欧姆定律，即电流与电压、电阻之间的关系。
•欧姆定律表达式为：V = I * R，其中，V为电压，I为电流，R 为电阻。
•欧姆档通过测量待测电阻两端的电压差和通过该电阻的电流值，来计算电阻值。
•万用表上的欧姆档将已知电流通过待测电阻，然后测量电压差，通过电流和电压的比值计算电阻值。
如何使用欧姆档进行测量？1.确保待测电路处于断电状态，以避免电流造成的伤害或对电路产生影响。
2.将万用表旋钮调到欧姆档位，选择合适的量程。
3.将测量引线分别连接到待测电阻的两端，确保良好的接触。
4.打开电路，并观察万用表显示的电阻值。
5.注意读数的单位，通常为欧姆（Ω）或千欧姆（kΩ）。
注意事项和常见问题•在进行电阻测量时，待测电路必须处于断电状态，以免对电路造成影响。
•在选择欧姆档量程时，应根据待测电阻大致估计大小来选择合适的档位，避免测量溢出或精度不足。
•如果读数显示为”1.”或”OL”，表示测量溢出，需要选择更大的档位重新测量。
•测量时要保持连接良好和稳定，以获得准确的测量结果。
•如果待测电阻较小，建议使用更高精度的万用表。
结论•万用表欧姆档是非常常用的测量档位，用于测量电路中的电阻值。
•使用欧姆档进行测量时，需要将万用表选择到欧姆档位，并保持电路断电。
•通过测量电压和电流，并利用欧姆定律，可以计算出电阻值。
•在实际使用中，要注意合适的量程选择、良好的连接以及读数单位的注意事项。

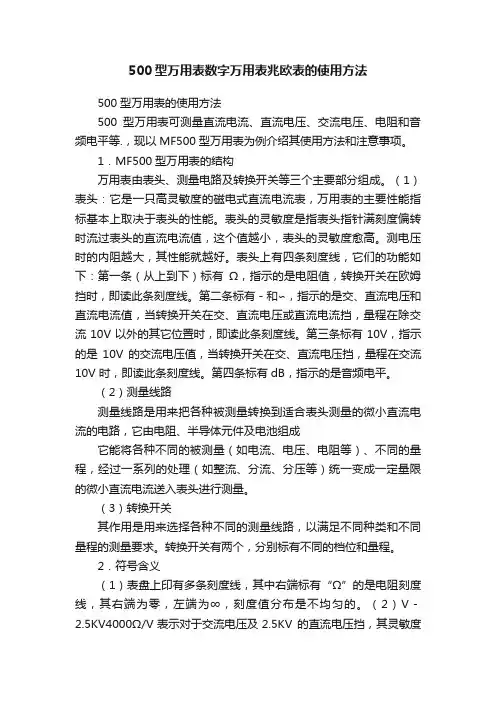

500型万用表的使用方法500型万用表可测量直流电流、直流电压、交流电压、电阻和音频电平等.，现以MF500型万用表为例介绍其使用方法和注意事项。
1．MF500型万用表的结构万用表由表头、测量电路及转换开关等三个主要部分组成。
（1）表头：它是一只高灵敏度的磁电式直流电流表，万用表的主要性能指标基本上取决于表头的性能。
表头的灵敏度是指表头指针满刻度偏转时流过表头的直流电流值，这个值越小，表头的灵敏度愈高。
测电压时的内阻越大，其性能就越好。
表头上有四条刻度线，它们的功能如下：第一条（从上到下）标有Ω，指示的是电阻值，转换开关在欧姆挡时，即读此条刻度线。
第二条标有－和∽，指示的是交、直流电压和直流电流值，当转换开关在交、直流电压或直流电流挡，量程在除交流10V以外的其它位置时，即读此条刻度线。
第三条标有10V，指示的是10V的交流电压值，当转换开关在交、直流电压挡，量程在交流10V 时，即读此条刻度线。
第四条标有dB，指示的是音频电平。
（2）测量线路测量线路是用来把各种被测量转换到适合表头测量的微小直流电流的电路，它由电阻、半导体元件及电池组成它能将各种不同的被测量（如电流、电压、电阻等）、不同的量程，经过一系列的处理（如整流、分流、分压等）统一变成一定量限的微小直流电流送入表头进行测量。
（3）转换开关其作用是用来选择各种不同的测量线路，以满足不同种类和不同量程的测量要求。
转换开关有两个，分别标有不同的档位和量程。
2．符号含义（1）表盘上印有多条刻度线，其中右端标有“Ω”的是电阻刻度线，其右端为零，左端为∞，刻度值分布是不均匀的。
（2）V－2.5KV4000Ω/V表示对于交流电压及2.5KV 的直流电压挡，其灵敏度为4000Ω/V 。
（3）∽表示交流，A－V－Ω表示可测量电流、电压及电阻。
（4）45－65－1000Hz表示使用频率范围为1000 Hz以下，标准工作频率范围为45－65Hz（5）20000Ω/V DC表示直流挡的灵敏度为20000Ω/V 3．MF500型万用表的使用（1）万用表使用前，应做到：熟悉表盘上各符号的意义及各个旋钮和选择开关的主要作用。

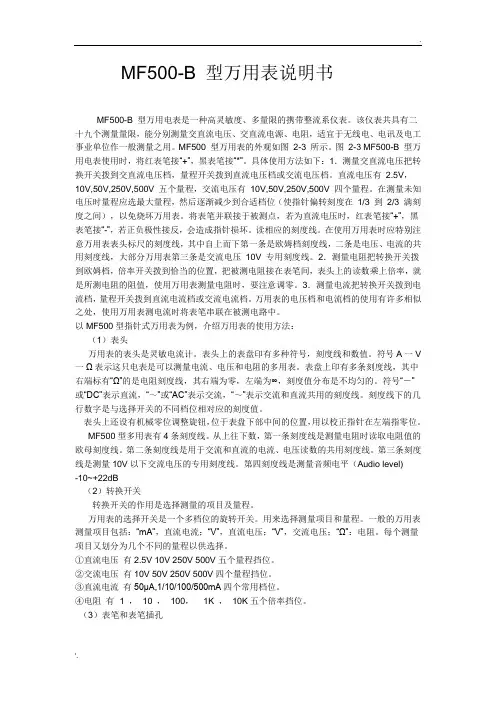

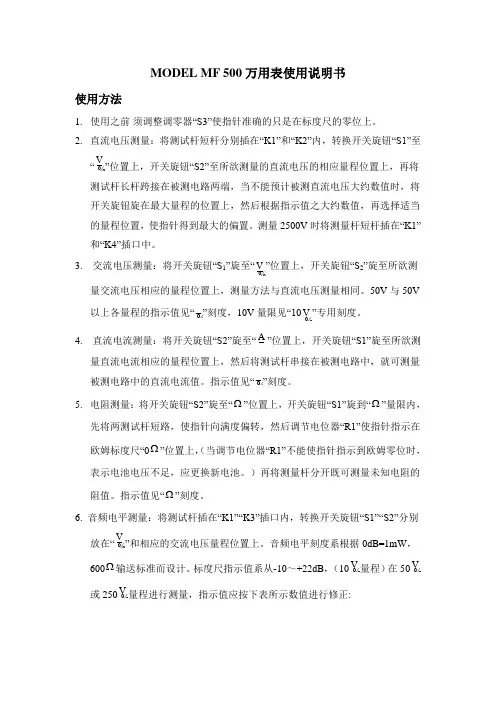

MF500-B 型万用表说明书MF500-B 型万用电表是一种高灵敏度、多量限的携带整流系仪表。
该仪表共具有二十九个测量量限，能分别测量交直流电压、交直流电源、电阻，适宜于无线电、电讯及电工事业单位作一般测量之用。
MF500 型万用表的外观如图2-3 所示。
图2-3 MF500-B 型万用电表使用时，将红表笔接“+”，黑表笔接“*”。
具体使用方法如下：1．测量交直流电压把转换开关拨到交直流电压档，量程开关拨到直流电压档或交流电压档。
直流电压有2.5V，10V,50V,250V,500V 五个量程，交流电压有10V,50V,250V,500V 四个量程。
在测量未知电压时量程应选最大量程，然后逐渐减少到合适档位（使指针偏转刻度在1/3 到2/3 满刻度之间），以免烧坏万用表。
将表笔并联接于被测点，若为直流电压时，红表笔接“+”，黑表笔接“-”，若正负极性接反，会造成指针损坏。
读相应的刻度线。
在使用万用表时应特别注意万用表表头标尺的刻度线，其中自上而下第一条是欧姆档刻度线，二条是电压、电流的共用刻度线，大部分万用表第三条是交流电压10V 专用刻度线。
2．测量电阻把转换开关拨到欧姆档，倍率开关拨到恰当的位置，把被测电阻接在表笔间，表头上的读数乘上倍率，就是所测电阻的阻值，使用万用表测量电阻时，要注意调零。
3．测量电流把转换开关拨到电流档，量程开关拨到直流电流档或交流电流档。
万用表的电压档和电流档的使用有许多相似之处，使用万用表测电流时将表笔串联在被测电路中。
以MF500型指针式万用表为例，介绍万用表的使用方法：（1）表头万用表的表头是灵敏电流计。
表头上的表盘印有多种符号，刻度线和数值。
符号A一V 一Ω表示这只电表是可以测量电流、电压和电阻的多用表。
表盘上印有多条刻度线，其中右端标有“Ω”的是电阻刻度线，其右端为零，左端为∞，刻度值分布是不均匀的。
符号“－”或“DC”表示直流，“～”或“AC”表示交流，“～”表示交流和直流共用的刻度线。
MF-500型万用表使用方法及注意事项本文介绍MF-500型万用表的基本结构，并结合修理经验，总结了500型万用表在使用中的注意事项，针对各种常见故障提出了相应的处理措施，为其正确应用提供指导。
标签：万用表;使用;措施万用表又名三用表，具有多功能、多量程特点，既可直接测量直流电流、直流电阻，交直流电压，又可测音频电平等，其具有读数形象直观、灵敏度高、携带方便、用途广等优点。
但由于线路复杂、使用繁琐，容易发生故障和损坏，因此万用表的正确使用和维修既可以延长使用寿命，又能保证测量精度。
1 MF-500型万用表的基本结构MF-500型万用表的基本结构包含表头、测量电路、转换开关等部分[1]。
1.1表头部分MF-500型万用表表头部分为磁电式直流电流表，该电流表表头具有高灵敏度的特性。
万用表的灵敏度与表头指针满刻度偏转时直流电流值有关，电流值越小，说明万用表灵敏度越高。
MF-500型万用表表头刻度盘上有四条刻度线，四条刻度线（从上往下依次增大，最上面为第一条刻度线）表示的含义如下：第一条刻度线上标有Ω，表示电阻值，当转换开关置于欧姆档位时，即通过此刻度线读出所测量的电阻值;第二条刻度线上标有—和～，表示交、直流电压值和直流电流值，当转换开关置于交、直流电压或直流电流档位时，即通过此刻度线读出所测量的交直流电压（不包含交流10V电压）或者直流电流值;第三条刻度线上标有10V，表示10V的交流电压值，当转换开关置于交、直流电压档，量程选择交流10V档时，即通过此刻度线读出所测的交流10V电压值;第四条刻度线上标有db，通过此刻度线读出所测的音频电平值。
1.2 测量线路部分MF-500型万用表的核心部分为内部的测量线路部分，具有整流、分流、分压等功能。
测量线路部分由电池、电阻、半导体等部件组成，通过此部分将不同量程的电流、电压、电阻等被测量值转换成磁电式直流电流表能够测量的微小直流电流。
1.3 转换开关部分MF-500型万用表的转换开关有两种，一种用来进行档位转换，一种用来进行量程转换。
500型万用表数字万用表兆欧表的使用方法500型万用表的使用方法500型万用表可测量直流电流、直流电压、交流电压、电阻和音频电平等.，现以MF500型万用表为例介绍其使用方法和注意事项。
1．MF500型万用表的结构万用表由表头、测量电路及转换开关等三个主要部分组成。
（1）表头：它是一只高灵敏度的磁电式直流电流表，万用表的主要性能指标基本上取决于表头的性能。
表头的灵敏度是指表头指针满刻度偏转时流过表头的直流电流值，这个值越小，表头的灵敏度愈高。
测电压时的内阻越大，其性能就越好。
表头上有四条刻度线，它们的功能如下：第一条（从上到下）标有Ω，指示的是电阻值，转换开关在欧姆挡时，即读此条刻度线。
第二条标有－和∽，指示的是交、直流电压和直流电流值，当转换开关在交、直流电压或直流电流挡，量程在除交流10V以外的其它位置时，即读此条刻度线。
第三条标有10V，指示的是10V的交流电压值，当转换开关在交、直流电压挡，量程在交流10V 时，即读此条刻度线。
第四条标有dB，指示的是音频电平。
（2）测量线路测量线路是用来把各种被测量转换到适合表头测量的微小直流电流的电路，它由电阻、半导体元件及电池组成它能将各种不同的被测量（如电流、电压、电阻等）、不同的量程，经过一系列的处理（如整流、分流、分压等）统一变成一定量限的微小直流电流送入表头进行测量。
（3）转换开关其作用是用来选择各种不同的测量线路，以满足不同种类和不同量程的测量要求。
转换开关有两个，分别标有不同的档位和量程。
2．符号含义（1）表盘上印有多条刻度线，其中右端标有“Ω”的是电阻刻度线，其右端为零，左端为∞，刻度值分布是不均匀的。
（2）V－2.5KV4000Ω/V表示对于交流电压及2.5KV 的直流电压挡，其灵敏度为4000Ω/V 。
（3）∽表示交流，A－V－Ω表示可测量电流、电压及电阻。
（4）45－65－1000Hz表示使用频率范围为1000 Hz以下，标准工作频率范围为45－65Hz（5）20000Ω/V DC表示直流挡的灵敏度为20000Ω/V 3．MF500型万用表的使用（1）万用表使用前，应做到：熟悉表盘上各符号的意义及各个旋钮和选择开关的主要作用。
MF500 型万用电表是一种高灵敏度、多量限的携带整流系仪表。
该仪表共具有二十九个测量量限，能分别测量交直流电压、交直流电源、电阻，适宜于无线电、电讯及电工事业单位作一般测量之用. MF500-B 型万用电表使用时，将红表笔接“+”，黑表笔接“*”。
具体使用方法：1．测量交直流电压把转换开关拨到交直流电压档，量程开关拨到直流电压档或交流电压档。
直流电压有 2.5V，10V,50V,250V,500V 五个量程，交流电压有10V,50V,250V,500V 四个量程。
在测量未知电压时量程应选最大量程，然后逐渐减少到合适档位（使指针偏转刻度在1/3 到2/3 满刻度之间），以免烧坏万用表。
将表笔并联接于被测点，若为直流电压时，红表笔接“+”，黑表笔接“-”，若正负极性接反，会造成指针损坏。
读相应的刻度线。
在使用万用表时应特别注意万用表表头标尺的刻度线，其中自上而下第一条是欧姆档刻度线，二条是电压、电流的共用刻度线，大部分万用表第三条是交流电压10V 专用刻度线。
2．测量电阻把转换开关拨到欧姆档，倍率开关拨到恰当的位置，把被测电阻接在表笔间，表头上的读数乘上倍率，就是所测电阻的阻值，使用万用表测量电阻时，要注意调零。
3．测量电流把转换开关拨到电流档，量程开关拨到直流电流档或交流电流档。
万用表的电压档和电流档的使用有许多相似之处，使用万用表测电流时将表笔串联在被测电路中。
以MF500型指针式万用表为例，介绍万用表的使用方法：（1）表头万用表的表头是灵敏电流计。
表头上的表盘印有多种符号，刻度线和数值。
符号A一V一Ω表示这只电表是可以测量电流、电压和电阻的多用表。
表盘上印有多条刻度线，其中右端标有“Ω”的是电阻刻度线，其右端为零，左端为∞，刻度值分布是不均匀的。
符号“－”或“DC”表示直流，“～”或“AC”表示交流，“～”表示交流和直流共用的刻度线。
刻度线下的几行数字是与选择开关的不同档位相对应的刻度值。
表头上还设有机械零位调整旋钮，位于表盘下部中间的位置，用以校正指针在左端指零位。
