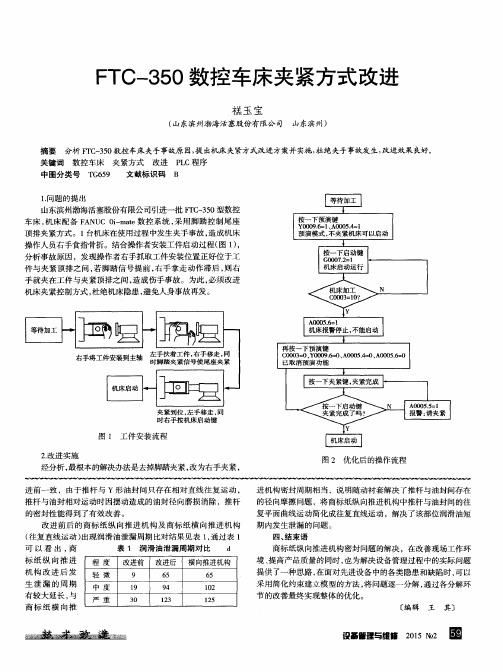

车床夹盘改装方案1. 背景介绍在车床加工过程中,夹盘是不可或缺的重要设备,它通常用于夹持工件,使之保持稳定。
然而,传统的车床夹盘在某些情况下可能无法满足特定加工需求,因此需要对夹盘进行改装以提升其功能和性能。
2. 改装目标本次改装的目标是提升车床夹盘的稳定性和精度,以适应高精度加工的需求。
具体而言,改装方案包括以下几个方面的优化:•提升夹持力:通过增加夹爪数量或改进夹爪结构,增大夹紧力,确保工件牢固地固定在夹盘上。
•加强刚性:通过重新设计夹盘的结构,增加材料的厚度或加入加强筋等方式,提升夹盘的刚度和抗变形能力。
•提高旋转精度:对夹盘的转动轴进行精密加工,采用高精度轴承,提高夹盘的转动精度和稳定性。
•优化重复定位精度:使用高精度的位置检测装置,结合自动控制系统,提升夹盘的重复定位精度。
3. 改装方案3.1 提升夹持力为增大夹紧力,可以在夹盘上增加夹爪的数量,并采用合适的力学原理设计夹爪的结构。
夹爪的形状可以根据工件的特点进行定制,以确保夹持力均匀分布且紧密贴合工件表面。
3.2 加强刚性为提高夹盘的刚性,可以通过采用更厚的材料或增加加强筋来增加夹盘的强度。
材料的选择应考虑到其机械性能和耐磨性能,以满足长时间高速运转的需求。
同时,也可以在夹盘的结构设计中加入局部加强部件,以进一步提升刚性和抗变形能力。
3.3 提高旋转精度为提高夹盘的旋转精度,首先应对夹盘的转动轴进行精密加工,以确保其直径和圆度的精度符合要求。
其次,应选用高精度的轴承,以减小径向和轴向游隙,减小旋转时的轴承摩擦力和振动。
还可以采用液压或气压系统对夹盘进行稳定控制,以进一步提高旋转精度和稳定性。
3.4 优化重复定位精度为提高夹盘的重复定位精度,可以使用高精度的位置检测装置,以实时监测夹盘的位置,并结合自动控制系统进行修正。
该装置可以采用光电编码器、激光干涉仪等高精度传感器,通过与控制系统的协作,实现夹盘位置的高精度控制和修正。
4. 改装效果评估对于每个改装方案的效果进行评估是至关重要的。
数控机床零件夹紧方法及工具介绍数控机床是一种高精度、高效率的机床,广泛应用于工业生产领域。
在数控机床的加工过程中,零件夹紧是非常重要的一步,它直接关系到加工精度和工件质量。
本文将介绍数控机床中常用的零件夹紧方法及相应的工具。
一、常用的数控机床零件夹紧方法1. 机械夹紧方法:机械夹紧是最常见且经济实用的夹紧方法之一。
它通过夹具等机械设备将工件固定在机床上进行加工。
机械夹紧具有结构简单、实施方便、夹紧力大的特点,适用于各类工件的加工。
常见的机械夹紧装置包括卡盘、夹具、弹簧夹具等。
2. 液压夹紧方法:液压夹紧是利用液体的压力来实现夹紧的方法。
它通过液压缸等液压设备施加压力,使工件达到夹紧状态。
液压夹紧具有夹紧力可调、夹紧力均匀、夹紧稳定等优点,适用于加工要求较高的零件。
常见的液压夹紧装置有液压夹头、液压刀具等。
3. 真空夹紧方法:真空夹紧利用真空的吸附力将工件固定在机床上。
它具有夹紧力均匀、不会对工件造成变形、适用于脆性工件等特点。
真空夹紧常用于板材、玻璃等工件的加工。
真空夹紧装置主要包括真空吸盘、真空泵等。
4. 电磁夹紧方法:电磁夹紧利用电磁力将工件固定在机床上。
它具有夹紧力大、夹紧快速等特点。
电磁夹紧常用于对工件进行翻转、加工等工艺步骤。
电磁夹紧装置主要包括电磁吸盘、电磁床等。
二、常用的数控机床零件夹持工具介绍1. 卡盘:卡盘是一种常用的机械夹持工具,它通过卡爪将工件固定在机床上。
卡盘可以分为手动卡盘和自动卡盘两种类型,手动卡盘适用于小批量生产,自动卡盘适用于大批量生产。
卡盘具有夹紧力大、夹持牢固等特点。
2. 夹具:夹具是一种常用的机械夹持工具,它可以通过夹具床将工件夹持在机床上。
夹具的结构种类繁多,常见的有平面夹具、定位夹具、刀具夹持夹具等。
夹具具有定位精度高、加工效率高等特点。
3. 弹簧夹具:弹簧夹具是一种常用的机械夹持工具,它通过弹簧的变形产生的弹力来夹持工件。
弹簧夹具具有夹持力均匀、不会对工件表面产生损伤等特点。
数控车床盘类零件工装夹具设计摘要:随着工业科技的高速发展,当今各行各业对各种产品零件的需求也层出不穷。
在零件的机械加工中单靠传统的常规装夹方式很难满足实际生产中一些零件的加工,因此,必须要为产品零件设计能顺利完成其装夹进行加工且成本低、加工效率高、满足精度要求的夹具。
文章对机床夹具中圆偏心夹紧装置的设计进行了研究分析,以供参考。
关键词:机床夹具;夹紧装置;设计前言机床夹具行业迄今已发展起来,可分为三个阶段。
第一阶段主要由夹具和人的组合来表示。
此时,夹具主要用作人体加速和完善加工过程的简单辅助工具。
在第二阶段,夹具成为人与机床之间的桥梁。
夹具的功能发生变化,主要用于工件的定位和夹紧。
人们越来越认识到操作者和机床性能的提高密切相关,因此夹具备受关注;第三阶段是夹具和机床的组合,夹具成为机床的一部分并成为加工不可或缺的工艺设备。
在夹具设计过程中,设计人员主要考虑加工零件定位和夹紧问题。
然而,夹具设计经常遇到一些小问题。
如果这些问题处理不当,会给夹具的使用带来很多不便,甚至影响工件的加工精度。
我们总结了多年来设计夹具时遇到的一些小问题:①清理根部的问题,在设计夹具端面和定位内孔时,会遇到清除根部的问题。
具体定位端面和定位外圆。
当端面和定位外圆被分成两个主体时,不会引起这个问题。
应根据工件的结构确定是否应移除夹具。
如果零件定位内孔的倒角很小或没有倒角,则必须清除根部。
如果零件定位孔的倒角很大或没有孔,则不需要根部,并且接头可以是圆形的。
当定位端面和外圆时,它与上面相同。
②让刀问题,当设计用于盘式工具(例如铣刀,砂轮等)的夹具时,应考虑铣刀或砂轮切削或磨削后铣刀或砂轮的退回位置。
铣刀或砂轮的位置应根据所用铣刀或砂轮的直径确定,并应超过刀具半径。
③更换问题,在设计一系列具有相同或相似结构和不同尺寸的产品零件和夹具时,为了降低生产成本并提高夹具的利用率,夹具通常设计为通用夹具,仅替换一个或几个部分。
1 机床夹具中定位与夹紧的研究1.1工件定位方案机床夹具的组成主要有以下几个部分组成:(1)定位元件,是夹具中确定工件位置的装置,主要的定位结构有支撑钉、V形块等;(2)夹紧装置,该装置是对工件进行夹持,保持工件在加工的时候不发生移动;(3)导向、对刀装置,是保证零件在加工的时候具有正确的位置;(4)夹具体,该装置是夹具的整个基础,是承载各种零件的基座;(5)其他装置,上下料装置、顶出器等。
数控铣床工装夹具设计与改进建议随着工业智能化的不断推进,数控铣床的应用越来越广泛。
而工装夹具作为数控铣床的重要配套设备,扮演着关键的角色。
本文将围绕数控铣床工装夹具的设计与改进提出相关建议。
对于数控铣床工装夹具的设计,应注重以下几个方面:1. 材料选用:选用高强度、耐磨、耐高温、耐腐蚀的材料,以提高工装夹具的寿命和使用效果。
2. 结构设计:结构应简洁明了,便于安装和拆卸,减少操作的时间和难度。
应考虑夹具的刚性和稳定性,以保证加工精度和稳定性。
3. 夹具定位精度:精确的夹具定位是保证加工精度的关键。
应通过合理设计夹具定位结构,减小夹具的运动误差,提高夹具的定位精度。
4. 夹持力控制:夹具的夹持力也是影响加工质量的关键因素,应通过合理设计夹具夹持结构,保证夹持力的均匀分布和稳定控制。
应根据加工对象的材料特性和加工要求,确定夹持力的大小。
1. 自动化改进:将现有的手动夹具改进为自动夹具,减少人力操作,提高工作效率和质量。
可以借助传感器和控制系统实现夹具自动定位和夹持力的自动调节。
2. 模块化设计:将工装夹具设计为模块化结构,可以根据加工需求将不同功能的模块组合使用,提高工装夹具的灵活性和多功能性。
3. 抗振性改进:在夹具的设计中加入抗振性措施,减小振动对加工精度的影响。
可以采用减震材料、抗振支撑结构等方式来改善夹具的抗振性能。
4. 自适应调节:根据不同的加工对象和加工要求,夹具能够自适应地做出相应的调节,提高加工的适应性和灵活性。
最后需要强调的是,数控铣床工装夹具的设计与改进需要与实际加工需求相结合,充分考虑加工对象的特点和加工要求,合理选择夹具的类型和结构,以提高加工效率和加工质量。
还需不断关注新材料、新技术的发展,时刻保持创新思维,以推动工装夹具的设计与改进。
三个做车床上的涨紧夹持方案专利遇到加工难题怎么办,很多人第一反应是”看看别人怎么做”,本期我们为大家带来的就是一些涨紧机构的专利分享,长径大工件、钟形壳、齿轮这些问题件怎么改进加工,就请往下看吧。
一、加工长径大工件用的车床夹具针对问题一种车床夹具,使用芯轴和两端的涨紧机构从工件内侧进行夹紧,避免长径比较大工件在加工过程中出现端部下垂的现象,确保加工精度。
技术方案包括阶梯状芯轴和对称套装于芯轴两端的涨紧机构,位于芯轴两端的两套涨紧机构结构相同、且借助于销轴与芯轴两端固定连接。
图1车床夹具结构示意图1•芯轴2•压紧螺母3•锥套4•沉头螺钉5•尼龙套6•弹性涨套7•销轴9.垫圈技术特点■涨紧机构包括弹性涨套、锥套以及压紧螺母,弹性涨套一端借助于销轴和芯轴固定连接,弹性涨套的轴线与芯轴的轴线重合、且销轴的轴线与芯轴的轴线垂直,经过使用与芯轴两端配套的涨紧机构进行定位,实现了对工件的定心,定心精度高,可保证在几个涨紧位置上同时而均匀的夹紧,操作简单,定位精度高、速度快,压力一致性好。
图2车床夹具纵剖面结构图3 一种特殊工件结构示意图、一种钟形壳自定心涨紧夹具针对问题]:为了克服现有的三球销式滑移端万向节自定心涨紧夹具易造成钟形壳的内球道损伤的不足,设计一种钟形壳自定心涨紧夹具,在使用时不会造成钟形壳的内球道损伤。
图4钟形壳自定心涨紧夹具剖视图1.心轴2•弹簧3•弹簧夹4•压紧套5•限位螺栓6•花键7•弹性橡胶套8•钟形壳技术方案[:包括心轴,弹簧,弹簧夹,压紧套及限位螺栓,心轴的一端带有与机床主轴相配合的莫式锥度锥柄,心轴的一端为阶梯轴。
弹簧、弹簧夹及压紧套依次安装在心轴上,弹簧夹的外端部与心轴之间为圆锥面配合。
弹簧夹的外端部形状与钟形壳内孔的截面形状一致,弹簧夹的内壁与心轴上的圆锥段之间为花键配合。
图5剖视图的A-A视图技术特点I:当弹簧夹与钟形壳之间打滑发生相对位移时,由于弹簧夹伸入到钟形壳内球道部分与钟形壳内球道的接触面积较大,而且间隙较小,因而不会造成钟形壳的内球道损伤。
