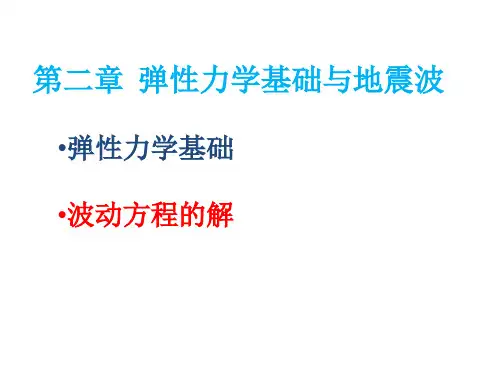

第2章_2 弹性力学基础与地震波—波动方程的解
- 格式:pptx
- 大小:942.03 KB
- 文档页数:21
波动方程的地震问题地震是一种由地壳内部的快速运动导致的地面振动现象。
地震的产生一般与断层带有关,断层是地球表面上任何地区中最强大的地质系统之一。
当地层在断层带发生应力积累时,会产生相应的位移。
一旦达到破裂的临界值,地层就会发生破裂,并以地震的形式释放出能量。
地震不仅会造成重大的人员伤亡和财产损失,还会给地球系统带来不可逆转的影响。
为了研究地震的产生和传播规律,科学家们需要掌握波动方程的相关知识。
对于地震问题而言,波动方程是描述地震波动在地球内部传播的一种数学模型。
波动方程将振动波的形式转化为数学语言,可以帮助科学家们研究地震波的传播特性、储层中岩石模型与介质参数。
波动方程实际上是描述波的运动方程。
一般来说,这种方程用来描述波动现象,如声波、电磁波、水波、光波、地震波等。
其中,地震问题中的波动方程主要是以弹性波的形式出现。
弹性波是一种沿着介质中传播的波,具有沿径向和横向传播的两个方向。
它们是由地震断层的破裂引起、从震源中发生并传播到表面地震计所记录的。
波动方程可以用来描述地震波的传播特性。
根据波动方程的特性,地震波是在岩石介质中传播的强烈的机械波。
当地震波传播到介质的界面时,一部分能量会反射回来,这些反射波的能量会影响地震波的传播路径。
此外,地震波传播时也会发生折射,即波的传播速度因介质的物性改变而发生改变,使波发生弯曲。
通过对波的传播特性进行研究,科学家们可以了解地下的地质结构以及不同介质的物性参数,如密度、速度、强度等。
地震问题中的波动方程是一个非常重要的数学模型。
在地震学研究中,求解波动方程是一个核心问题。
通过将介质中不同的物理参数带入波动方程,可以得到不同情况下的波动传播行为。
为了求解波动方程,科学家们可以采用有限差分、有限元素等数值方法进行离散化,再通过计算机程序将模型求解出来。
通过模拟计算得到的波动传播结果,科学家们可以更为深刻地认识地质结构与物性,为进一步的地震研究提供数据支持。
总而言之,波动方程在地震问题中扮演着重要的角色。

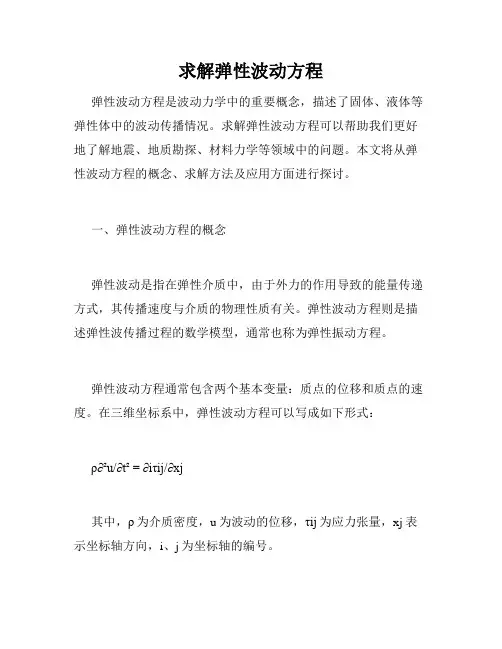

求解弹性波动方程弹性波动方程是波动力学中的重要概念,描述了固体、液体等弹性体中的波动传播情况。
求解弹性波动方程可以帮助我们更好地了解地震、地质勘探、材料力学等领域中的问题。
本文将从弹性波动方程的概念、求解方法及应用方面进行探讨。
一、弹性波动方程的概念弹性波动是指在弹性介质中,由于外力的作用导致的能量传递方式,其传播速度与介质的物理性质有关。
弹性波动方程则是描述弹性波传播过程的数学模型,通常也称为弹性振动方程。
弹性波动方程通常包含两个基本变量:质点的位移和质点的速度。
在三维坐标系中,弹性波动方程可以写成如下形式:ρ∂²u/∂t² = ∂iτij/∂xj其中,ρ为介质密度,u为波动的位移,τij为应力张量,xj表示坐标轴方向,i、j为坐标轴的编号。
二、求解弹性波动方程的方法求解弹性波动方程可以采用有限元法、有限差分法、声波分解法等多种方法。
其中,有限元法和有限差分法是比较常用的求解方法。
1. 有限元法有限元法是一种比较通用的求解偏微分方程的方法,其主要思想是将求解区域离散化成若干个单元,然后对每个单元内的位移和应力进行求解。
最后将所有单元的解合并起来,就可以得到整个区域内的位移和应力分布情况。
2. 有限差分法有限差分法是一种利用差分近似方法来求解微分方程的数值方法。
其思想是将求解区域划分为网格,然后在每个网格节点处用差分公式来逼近微分方程的解。
最后通过数值计算来得到整个区域内的解。
三、弹性波动方程的应用弹性波动方程在地质勘探、地震学、材料力学等领域中有广泛的应用。
1. 地质勘探地质勘探中需要了解地下结构,以便确定油气、煤炭等矿产资源的位置和规模。
在勘探中,我们可以通过广播一定频率的声波,然后通过测量接收到的反射波、折射波等来推导地下结构的性质。
弹性波动方程能够有效地描述声波在地下结构中的传播情况,从而帮助勘探人员更准确地掌握地下资源的分布情况。
2. 地震学地震学是研究地震、地震波等现象的学科,也是弹性波动方程的重要应用领域。

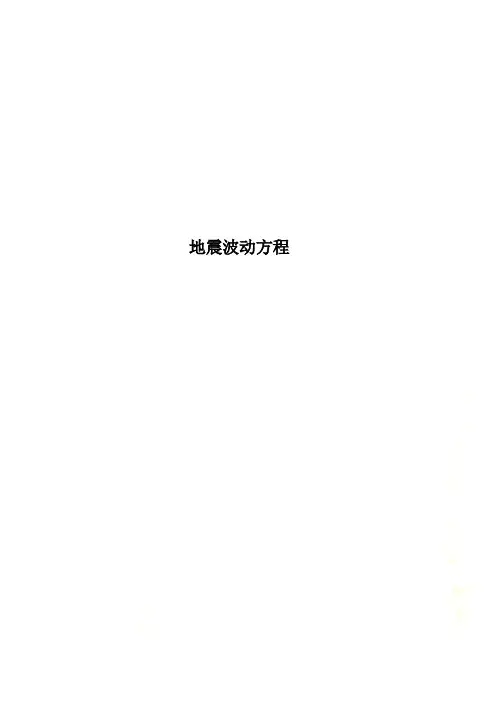

地震波动方程第三章地震波动方程现在,我们用前一章提出的应力和应变理论来建立和解在均匀全空间里弹性波传播的地震波动方程。
这章涉及矢量运算和复数,附录2对一些数学问题进行了复习。
3.1 运动方程(Equation of Motion)前一章考虑了在静力平衡和不随时间变化情况下的应力、应变和位移场。
然而,因为地震波动是速度和加速度随时间变化的现象,因此,我们必须考虑动力学效应,为此,我们把牛顿定律(maF )用于连续介质。
3.1.1一维空间之振动方程式质点面上由于应力差的存在而使质点产生振动。
如图1-3所示,考虑一薄棒向x轴延伸,其位移量为u:Fig3-1则其作用力为“应力”X“其所在的质点面积”,所以其两边的作用力差为()()()dxds xx dx x ds ∂∂=-+σσσ惯量﹙inertia ﹚为22tu dxds ∂∂ρ所以得出xt u ∂∂=∂∂σρ22……………………………………………………... (3-1)其中ρ为密度﹙density ﹚,σ为应力﹙stress ﹚=xuE ∂∂。
3-1式表示,物体因介质中的应力梯度﹙stress gradient ﹚而得到加速度。
如果ρ与E 为常数,则3-1式可写为222221t uc x u ∂∂=∂∂…………………………………………………… (3-2) 其中ρEc =运用分离变量法求解(3-2)式,设u=F(x)T(t),(3-2)式可以变为T X c T X ''=''21设22ω-=''=''TT X X c则可得:cx iti eX eT ωω±±∝∝,考虑欧拉公式:)sin()cos(),sin()cos(t i t e t i t et i ti ωωωωωω-=+=-()()()()ct x cict x cict x cict x ciDeCeBeAeu ---+-++++=ωωωω (3-3)其中A,B,C,D 为根据初始条件和边界条件确定的常数。
地震勘探中波动方程的推导过程地震勘探是通过记录和分析地震波在地下传播的情况,来获取地下结构和物性信息的一种方法。
地震波动方程是描述地震波在地下传播过程中的数学模型,它是地震勘探研究中的重要理论基础。
本文将通过推导地震波动方程的过程,介绍地震波在地下传播的基本原理,让读者对地震勘探有一个更深入的理解。
1.地震波动方程的基本概念地震波动方程是描述地震波在地下传播的数学模型,它是通过物理规律和方程推导出来的,用来描述地震波在地下传播的基本规律。
地震波动方程通常是一个偏微分方程,描述了地震波在地下传播的速度、能量耗散和波阻尼等物理过程。
通过地震波动方程,可以推导出地震波在地下的传播速度、能量耗散和反射、折射等现象,从而获取地下结构和物性信息。
2.地震波动方程的推导过程地震波动方程的推导过程是通过物理规律和方程推导出来的,主要涉及弹性力学、波动方程和偏微分方程等知识。
地震波动方程的基本形式是弹性波动方程,描述了地震波在地下传播的速度和能量耗散等物理过程。
下面我们将通过推导地震波动方程的过程,介绍地震波在地下传播的基本原理。
首先,我们需要了解弹性力学的基本概念。
在地震波动方程的推导过程中,我们需要用到弹性力学的基本原理和方程。
弹性力学是研究物体在外力作用下的形变和应力的力学学科,它描述了物体受力后的形变和应力分布。
在地震波动方程的推导过程中,我们将利用弹性力学的基本原理和方程,推导出地震波在地下传播的数学模型。
其次,我们需要了解波动方程的基本概念。
波动方程是描述波动过程的数学模型,它描述了波动在空间和时间上的传播规律。
在地震波动方程的推导过程中,我们将利用波动方程的基本原理和方程,推导出地震波在地下的传播速度和能量耗散等物理过程。
最后,我们需要了解偏微分方程的基本概念。
偏微分方程是描述多维空间中变量的变化规律的数学模型,它描述了变量在空间和时间上的变化规律。
在地震波动方程的推导过程中,我们将利用偏微分方程的基本原理和方程,推导出地震波在地下传播的速度和能量耗散等物理过程。

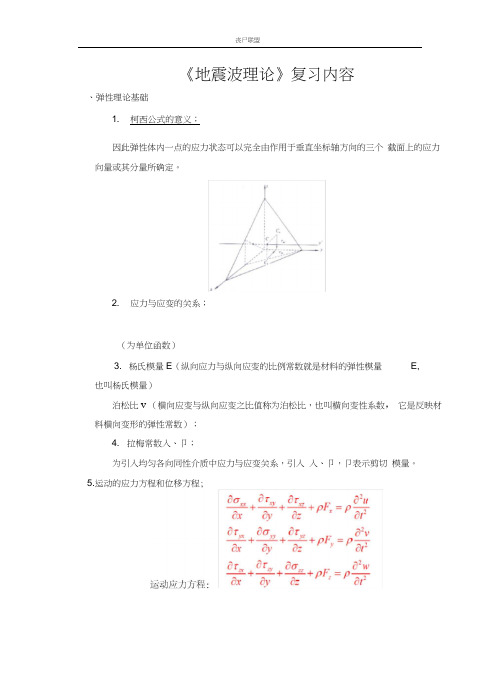

《地震波理论》复习内容、弹性理论基础1. 柯西公式的意义;因此弹性体内一点的应力状态可以完全由作用于垂直坐标轴方向的三个截面上的应力向量或其分量所确定。
2. 应力与应变的关系;(为单位函数)3. 杨氏模量E(纵向应力与纵向应变的比例常数就是材料的弹性模量E,也叫杨氏模量)泊松比v (横向应变与纵向应变之比值称为泊松比,也叫横向变性系数,它是反映材料横向变形的弹性常数);4. 拉梅常数入、卩;为引入均匀各向同性介质中应力与应变关系,引入入、卩,卩表示剪切模量。
5.运动的应力方程和位移方程;运动位移方程:6. 介质受应力作用产生位移由哪几部分组成;| 1u + A R - U + e^dx + — e dy + — e x _dz + co v dz 一 co.dy2 2亠 ' _v +Av - v + —e yix dx + e vv dy +—e y …dz + co_dx ~(o x dz2 2 w + Aw = w + — edx + — edy + e__dz + cody 一 a )dx2 2 石]a —A y由式上式可以看出处于应力应变状态下的物体其质点位移由三部分组成:① 平动:u ,v ,w,这是和参考点 M —起作同样的运动,它不使物体形 状改变; ② 弹性应变:eij , i,j=x,y,z 这是一种使物体形状和体积发生改变的 运动,称为弹性应变.应变有九个分量,考虑到它的对称性,只有其中六个 分量独立的。
exx , eyy ,ezz 称为正应变,exy ,eyz , ezx 称为切应变;③ 旋转:3 x ,3 y ,3 z 这是质点围绕参考点M 的旋转运动,不使物体形 状和体积发生改变,不属弹性应变范畴.7. 导出拉梅方程的前提条件;在对空间求导时,只有入、卩不随空间变化,即在均匀介质中才能导出 拉梅方程。
8. 能流密度。
表示在单位时间内通过与它垂直的单位截面积的机械能。
