电源基本拓扑
【原创版】
目录
1.电源基本拓扑的定义
2.电源基本拓扑的种类
3.各种电源基本拓扑的特点
4.电源基本拓扑在电子设备中的应用
5.电源基本拓扑的发展趋势
正文
一、电源基本拓扑的定义
电源基本拓扑是指电源系统中基本的电路结构,它主要包括直流电源和交流电源两大类。
直流电源基本拓扑通常包括单相桥式整流器、全桥整流器等;交流电源基本拓扑通常包括变压器、整流器、滤波器等。
二、电源基本拓扑的种类
1.直流电源基本拓扑
直流电源基本拓扑主要包括单相桥式整流器、全桥整流器等。
2.交流电源基本拓扑
交流电源基本拓扑主要包括变压器、整流器、滤波器等。
三、各种电源基本拓扑的特点
1.单相桥式整流器
单相桥式整流器具有结构简单、工作可靠等优点,但存在整流电压峰值系数较低、输出电流脉动较大等缺点。
2.全桥整流器
全桥整流器具有整流电压峰值系数较高、输出电流脉动较小等优点,但结构相对较复杂。
3.变压器
变压器具有变换电压、电流、功率等功能,是交流电源系统中的重要组成部分。
4.整流器
整流器是将交流电转换为直流电的装置,其主要功能是整流。
5.滤波器
滤波器是对整流后的脉动直流电进行平滑处理的装置,其主要功能是滤波。
四、电源基本拓扑在电子设备中的应用
电源基本拓扑广泛应用于各种电子设备中,如计算机、通信设备、家电等。
电源基本拓扑电源基本拓扑是指电力系统中电源、负载和中间转换装置之间的基本结构。
它是电力系统设计、运行和控制的基础,对于电力系统的稳定性和可靠性具有重要意义。
根据不同的电源类型和转换装置,电源基本拓扑可以分为以下几类:1.直接供电拓扑:在这种拓扑中,电源直接为负载提供电力,无需中间转换装置。
这种拓扑结构简单,易于实现,但适用于电源电压和负载电压相匹配的情况。
2.升降压变换器拓扑:在这种拓扑中,电源通过升降压变换器为负载提供电力。
这种拓扑可以实现电源电压与负载电压的分离,提高系统的工作效率。
3.变换器串联拓扑:这种拓扑由多个变换器串联组成,每个变换器负责一部分负载。
通过变换器的串联,可以实现电源电压与负载电压的灵活匹配,提高系统的电压调节能力。
4.变换器并联拓扑:这种拓扑由多个变换器并联组成,每个变换器负责一部分负载。
并联拓扑可以提高系统的输出功率和可靠性,但需要解决负载分配不均的问题。
5.逆变器拓扑:在这种拓扑中,电源通过逆变器将直流电转换为交流电,为负载提供电力。
逆变器拓扑广泛应用于可再生能源发电系统,如太阳能、风能等。
电源基本拓扑在电力系统中的应用十分广泛,包括家用电器、工业设备、通信系统、电动汽车等领域。
随着电力电子技术的发展,电源基本拓扑不断优化和创新,呈现出以下发展趋势:1.高效率:提高电源转换效率,降低能源损耗,是电源基本拓扑发展的重要方向。
2.高可靠性:在电源基本拓扑中引入冗余设计、故障诊断等技术,提高系统的可靠性和安全性。
3.轻量化:采用新型材料和结构设计,降低电源基本拓扑的重量和体积,提高便携性。
4.智能化:利用现代控制理论和通信技术,实现电源基本拓扑的智能化控制和优化管理。
5.绿色环保:发展可再生能源接入和利用技术,减少对环境的影响,推动电源基本拓扑的可持续发展。
总之,电源基本拓扑在电力系统中具有重要作用,其分类、应用和发展趋势反映了电力电子技术的进步和创新。
电源拓扑结构及工作原理电源拓扑结构是电源的基本组成部分,是指电源中各部分组成的结构和电路,是电源工作的关键。
不同的电源拓扑结构在工作原理上也有所不同,我们可以根据需要选择适合自己的电源拓扑结构。
一、直流电源的拓扑结构1. 线性稳压器线性稳压器是最简单的直流电源拓扑结构,其工作原理是利用功率晶体管控制电源的输出电压。
直流电源通过变压器降压之后会进入一个整流电路,其将交流电压转换为直流电压。
而后直流电压进入一个滤波电路,其可以去除电源的电流突变和波动,使输出的直流电压更加平稳稳定。
2. 开关稳压器开关稳压器(Switching regulator)是一种可随意调整输出电压的电源拓扑结构,其工作原理是通过周期性开关控制电源的输出电压。
开关稳压器主要由四个部件组成:开关管、电感器、滤波电容和稳压管。
在工作时,一般都是通过工作周期和调节占空比来控制直流电源的输出电压。
二、交流电源的拓扑结构1. 单相全控桥电路单相全控桥电路是交流电源的基本拓扑结构之一,其工作原理为四个可控硅管组成的桥式电路。
通过控制可控硅管的通断状态,可以实现交流电源的开关及输出控制。
2. 三相桥式整流电路三相桥式整流电路是交流电源比较成熟的一种拓扑结构,其工作原理是在交流电源端加装三相桥式整流电路。
可以使交流电源的波形更为平稳,输出功率更加稳定。
总结:电源拓扑结构及其工作原理是电源研究的重要基础,而且在实际应用中,应根据不同的使用需求,选择不同的电源拓扑结构。
同时,随着技术的不断发展,电源拓扑结构也会不断更新,我们需要不断学习新技术,以便更好地为实际应用服务。
电源拓扑工作原理以及数学公式全文共四篇示例,供读者参考第一篇示例:电源拓扑,顾名思义就是指电源系统中不同部件之间的连接方式和工作原理。
在电源系统设计中,拓扑结构是起着至关重要的作用的。
它决定了电源的稳定性、效率和可靠性。
本文将介绍电源拓扑的工作原理以及相关的数学公式。
一、电源拓扑的种类在电源系统中,常见的拓扑结构有多种,如单端、双端、全桥等。
不同的拓扑结构在工作原理上有所差异,适用于不同的应用场景。
下面我们将分别介绍几种电源拓扑的工作原理及数学公式。
1. 单端拓扑单端拓扑是最简单的电源结构,主要由开关管、变压器、整流器和滤波器等组成。
在单端拓扑中,开关管间隔时间地导通和关断,通过变压器实现电压变换,进而得到输出电压。
单端拓扑常用于低功率应用。
单端拓扑的数学公式包括输入功率、输出功率、效率等。
输入功率为Vin*Iin,输出功率为Vout*Iout,效率为输出功率除以输入功率。
通过这些数学公式,可以计算出单端拓扑的性能参数,为电源系统的设计提供参考。
双端拓扑的数学公式与单端拓扑类似,包括输入功率、输出功率、效率等。
通过对这些数学公式的分析,可以评估双端拓扑的性能优劣,并对其进行进一步优化。
3. 全桥拓扑二、数学公式的作用电源拓扑的工作原理虽然复杂,但通过数学公式的分析和计算,可以更好地理解各种拓扑结构的性能和特点。
数学公式是电源系统设计中重要的工具,能够帮助工程师评估电源拓扑的优劣,为系统的优化提供依据。
数学公式不仅可以用于计算电源拓扑的效率和功率转换情况,还可以用于设计参数的选择和系统的仿真分析。
通过对数学公式的合理应用,可以为电源系统的稳定性和可靠性提供保障,确保系统正常工作。
三、结语在今后的电源系统设计工作中,希望工程师们能够充分利用数学公式,深入研究电源拓扑的工作原理,不断提升设计水平,为电源系统的发展做出更大的贡献。
愿电源拓扑的数学公式在电源系统设计中发挥重要作用,为电气行业的发展做出更大的贡献。
电源基本拓扑电源基本拓扑是指电源系统中电源和负载之间的连接方式和电流流动路径。
合理的电源基本拓扑可以提高电源系统的效率、可靠性和稳定性。
常见的电源基本拓扑有线性电源、开关电源和切换电源。
一、线性电源线性电源是最简单的电源基本拓扑,它由变压器、整流器、滤波器和稳压器组成。
变压器通过改变输入电压的大小实现输入电压和输出电压的匹配。
整流器将交流电转换为直流电,并通过滤波器消除输出电压中的纹波。
稳压器通过调节电阻或管子的导通状态来保持输出电压的稳定。
线性电源具有输出电压稳定、噪声小等优点,但效率较低、体积较大,适用于对输出电流要求不高的场合。
二、开关电源开关电源是一种将输入电能变换为高频脉冲信号,再通过变压器和整流器转换为输出电压的电源基本拓扑。
开关电源的核心是开关管,通过开关管的开关状态来控制转换器的工作方式。
开关电源具有效率高、体积小、重量轻等优点,广泛应用于电子设备中。
开关电源可以根据输出电压的稳定性要求选择不同的拓扑结构,如Buck、Boost、Buck-Boost等。
三、切换电源切换电源是一种将输入电源切换到不同的输出电源的电源基本拓扑。
切换电源通常由多个电源和负载之间的切换器、控制器和保护器组成。
切换电源可以实现多种电源的自动切换和备份,保证负载的可靠供电。
切换电源广泛应用于电信、交通、航空等领域,对电源可靠性要求较高。
电源基本拓扑的选择应根据实际应用需求来确定。
线性电源适用于对输出电流要求不高、对输出电压稳定性要求较高的场合;开关电源适用于对效率和体积要求较高的场合;切换电源适用于对电源可靠性要求较高的场合。
电源基本拓扑是电源系统中重要的设计要素,不同的拓扑结构适用于不同的应用场合。
合理选择电源基本拓扑可以提高电源系统的性能和可靠性,满足负载的电源需求。
1、基本名词常见的基本拓扑结构■Buck降压■Boost升压■Buck-Boost降压-升压■Flyback反激■Forward正激■Two-Transistor Forward双晶体管正激■Push-Pull推挽■Half Bridge半桥■Full Bridge全桥■SEPIC■C’uk基本的脉冲宽度调制波形这些拓扑结构都与开关式电路有关。
基本的脉冲宽度调制波形定义如下:2、Buck降压特点■把输入降至一个较低的电压。
■可能是最简单的电路。
■电感/电容滤波器滤平开关后的方波。
■输出总是小于或等于输入。
■输入电流不连续 (斩波)。
■输出电流平滑。
3、Boost升压特点■把输入升至一个较高的电压。
■与降压一样,但重新安排了电感、开关和二极管。
■输出总是比大于或等于输入(忽略二极管的正向压降)。
■输入电流平滑。
■输出电流不连续 (斩波)。
4、Buck-Boost降压-升压特点■电感、开关和二极管的另一种安排方法。
■结合了降压和升压电路的缺点。
■输入电流不连续 (斩波)。
■输出电流也不连续 (斩波)。
■输出总是与输入反向 (注意电容的极性),但是幅度可以小于或大于输入。
■“反激”变换器实际是降压-升压电路隔离(变压器耦合)形式。

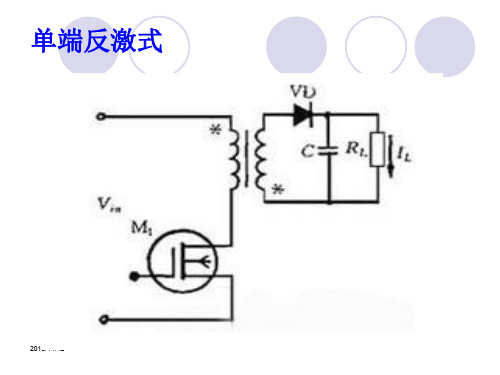

5、Flyback反激特点■如降压-升压电路一样工作,但是电感有两个绕组,而且同时作为变压器和电感。
■输出可以为正或为负,由线圈和二极管的极性决定。
■输出电压可以大于或小于输入电压,由变压器的匝数比决定。
■这是隔离拓扑结构中最简单的■增加次级绕组和电路可以得到多个输出。
6、Forward正激特点■降压电路的变压器耦合形式。
■不连续的输入电流,平滑的输出电流。
■因为采用变压器,输出可以大于或小于输入,可以是任何极性。
■增加次级绕组和电路可以获得多个输出。
■在每个开关周期中必须对变压器磁芯去磁。
常用的做法是增加一个与初级绕组匝数相同的绕组。
■在开关接通阶段存储在初级电感中的能量,在开关断开阶段通过另外的绕组和二极管释放。
拓扑优化在电气工程中的应用电子与电气工程是一门涉及电力、电子、通信等领域的学科,其应用范围广泛且日益扩大。
在电气工程的研究与实践中,拓扑优化作为一种重要的工程设计方法,被广泛应用于电力系统、电路设计、通信网络等领域,为工程师们提供了一种有效的设计手段。
拓扑优化的基本原理是通过优化算法对系统的结构进行调整,以达到设计目标并提高系统性能。
在电气工程中,拓扑优化主要包括电力系统拓扑优化、电路拓扑优化和通信网络拓扑优化。
在电力系统拓扑优化中,工程师们需要考虑如何合理布置电力设备、优化输电线路等问题。
通过拓扑优化算法,可以对电力系统的结构进行调整,以降低输电损耗、提高系统的可靠性和稳定性。
例如,在电力系统中,通过改变变电站之间的连接方式和线路的布置,可以减少电力输送的损耗,提高电网的运行效率。
在电路设计中,拓扑优化可以帮助工程师们提高电路的性能和可靠性。
电路的拓扑结构对电路的性能有着重要影响,通过拓扑优化算法,可以对电路的连接方式、元件的布局进行优化,以达到最佳的性能指标。
例如,在集成电路设计中,通过拓扑优化可以减少电路的面积、降低功耗、提高信号传输速度等。
通信网络是现代社会不可或缺的基础设施,拓扑优化在通信网络中的应用也十分重要。
在通信网络中,拓扑结构的合理设计可以提高网络的传输效率、降低延迟和增强容错能力。
通过拓扑优化算法,可以确定网络节点之间的连接方式、优化网络拓扑结构,以满足不同应用场景下的通信需求。
总的来说,拓扑优化在电气工程中的应用可以提高系统的性能、降低能耗、提高系统的可靠性和稳定性。
随着计算机技术和优化算法的不断发展,拓扑优化在电气工程中的应用前景十分广阔。
未来,我们可以期待拓扑优化在电气工程中的进一步发展,为电力系统、电路设计和通信网络等领域带来更多的创新和突破。
九个最有用的电源拓扑结构图现代电源设计大约开始于三十年前,只有少数的拓扑结构可以很好地服务于业界。
在年代,对新的和领先的电源转换技术的研究创建了数以千计的可以加以使用的新型拓扑结构。
今天,主流行业已回到早期拓扑结构。
少数的相同的电路可以为大多数应用提供最佳解决方案。
在电源设计开始,有三种基本的转换器:降压式、升压式和降压升压式。
早期分析论文仅覆盖了这些拓扑结构。
也有的转换器表现完全与这些基本拓扑结构一样。
它们被认为是降压式、升压式和降压升压系列,电路中内建了隔离。
内建在降压式转换器系列是正激、双开关正激、半桥、全桥和推挽式。
升压有一种隔离型号,可以采用一个桥接或推挽式电路。
隔离降压升压电路是著名的反激式转换器。
发明新的电源拓扑结构和研究其工作正成为有趣的研究工作。
这形成了过去的大部分研究,尤其在年代期间。
一些新奇的电路发明出来,绞尽脑汁以全面了解它们的操作。
的论文提出了超过个新的拓扑结构,使用了更多的开关和二极管。
有一段时间,似乎老的待机拓扑结构已处于被取代的危险之中。
对许多需要生产产品的设计人员来说,这是一个非常困惑的时间。
在阅读会议论文之后,工程师们很想尝试预示着上佳表现,但是却被证明很难投入生产的奇异新颖的拓扑结构。
因此,业界兜了一大圈又回到原处。
现在,几乎所有设计都依赖于原来的基本拓扑结构。
例外的是对某些非常高密度的应用,或者是不寻常的电压及功率范围,但是工作的工程师几乎总能用一组基本电路找到可做的工作。
这不是说行业没有进展。
行业有了长足的发展——恰恰不是通过使用根本不同的电路拓扑结构。
主要进展一直在正确的应用中明智地利用正确的电路,某些拓扑结构将电源分割成较小的若干块(如母板和负载点转换器)、先进的封装、新的硅片器件,以及小心应用低损耗开关。
降压式转换器降压式转换器是所有电源中最基本的。
它提供比输入更低的电压输出,可以用在不需要隔离的所有功率级别。
如图()所示,当输出电压处于低电位时,降压式转换器的二极管可以用一个有源开关替代。
电源基础拓扑的组合应用
开关电源已经深入到国民经济的各个行业当中,设计师或是自行设计电源或是购买电源模块,但是这些电源都离不开电源的各种电路拓扑。
本文先介绍了开关电源的三大基础拓扑:Buck、Boost、Buck-Boost,并就这三者拓扑之间进行了简单地组合,得到了非常巧妙的电路,例如:正负输出电源、双向电源等,能够满足诸如运放供电、电池充放电等某些特殊的需求。
2、开关电源基础拓扑
开关电源三大基础拓扑为:Buck、Boost、Buck-Boost,大部分开关电源都是采用这几种基础拓扑或者其对应的隔离方式,下面以电感连续模式进行简单介绍。
2.1 Buck降压型
Buck降压型电路拓扑,有时又称为Step-down电路,其典型的电路结构如下图1所示:
Buck电路的工作原理为:
当PWM驱动高电平使得NMOS管T导通的时候,忽略MOS管的导通压降,等效如图2,电感电流呈线性上升,MOS导通时电感正向伏秒为:
当PWM驱动低电平的时候,MOS管截止,电感电流不能突变,经过续流二极管形成回路(忽略二极管电压),给输出负载供电,此时电感电流下降,如下图3所示,MOS截止时电感反向伏秒为:
D为占空比,0
2.2 Boost升压型
Boost升压型电路拓扑,有时又称为step-up电路,其典型的电路结构如下图4所示:
同样地,根据Buck电路的分析方式,Boost电路的工作原理为:
2.3 Buck-Boost极性反转升降压型
Buck-Boost电路拓扑,有时又称为Inverting,其典型的电路结构如下图5所示:
同样地,根据Buck电路的分析方式,Buck-Boost电路的工作原理为:
3、 Buck与Buck-Boost组合
金升阳K78系列的产品采用了Buck降压型的电路结构进行设计,是LM78XX系列三端线性稳压器的理想替代品,效率最高可达96%,不需要额外增加散热片,同时还兼有短路保护和过热保护,值得说明的是它能够完美支持负输出。
上面提到金升阳K78系列产品可以支持负输出,这是怎么做到的呢?
从上面Buck电路以及Buck-Boost电路结构原理来看,主要的区别是两者二极管与功率电感的位置互换。
因此,若将Buck电路的输出Vo引脚接成输入的GND,而之前的输入GND 就变成了负电压输出了,即变成了Buck-Boost的电路结构。
对应到金升阳K78xx-500R2系列的产品就变成了如下图6所示的负输出。
因此,用2只K7812-500R2的产品,实现BUCK与BUCK-BOOST电路相结合,可以得到±12V输出,低的纹波和噪声可以给运放进行供电。
需要值得注意的是,由于BUCK-BOOST电路在启动电流会比BUCK电路大一些,所以会在BUCK-BOOST电压输入端加一些缓冲类的器件。
4、 Buck与Boost组合
Buck与Boost两者相结合,会得到什么样的电路和应用呢?根据不同的控制,可以让电源从高压降到低压,也可以将低压升到高压,可以称之为双向DC-DC变换器之一,典型的应用电路如下图:
DC-DC双向变换器目前主要应用在各大充放电系统中,随着储能器件的发展得到了广泛地应用,主要的行业在汽车电子,电梯节能系统等应用行业。
当T2管截止时,T1管与D1、L等器件构成了Buck型降压电路,可以实现对后级的负载进行供电;反之,当T1管截止,T2管与D2二极管、L等器件构成了Boost升压电路,对前端电源进行能量补充。
目前对T1和T2管的控制以模拟方式控制相对还是比较困难,均是以数字控制方式为主。
下面是将超级电容运用到电梯能量回收系统中,将电机的能量在超级电容和直流母线之间进行相互传递,降低了能源的损耗。
由于超级电容充放电电流比较大,普通的功率MOS管已经不适合使用,通常用IGBT来替代,而IGBT驱动在导通和关断的响应速度上,驱动电源选择+15V和-9V将会是比较理想的,一方面+15V能够完全提供正向驱动的电压,另一方面-9V又能够加速IGBT的关断。
而QP12W05S-37是个不错的选择。
5、总结
基本电源拓扑结构中Buck降压型应用最多,但是各个基础拓扑组合使用,可以解决很多类似于正负电源供电以及双向电源应用方面的问题。
总之立创电子编编觉得电源基础拓扑结构虽老,但是实际应用却可以千变万化。
6、参考文献
《开关电源的原理与设计》(修订版)张占松蔡宣三;
《开关电源功率变换器拓扑与设计》张兴柱;
《精通开关电源设计》(第2版)【美】马尼克塔著王健强等译。
