各类电源拓扑构造分析一．非隔离型开关变换器1. 降压变换器〔Buck 〕：输入输出极性一样。
由于稳态时，电感充放电伏、秒积相等，因此，输入输出电压关系为： (Ui-Uo)*ton=Uo*toff => Uo/Ui=ton/(ton+toff)=Δ => Uo/Ui=Δ(占空比)。
Chart 1: buck circuit topology在S 导通时，输入电源通过L 和C 滤波后向负载端提供电流；当S 断开后，L 通过二极管续流，保持负载电流连续。
输出电压因为占空比的作用，不会超过输入电源电压。
2. 升压变换器〔Boost 〕：输入输出极性一样。
利用同样的方法，根据稳态时电感L 的充放电伏、秒积相等的原理，推导出输入输出电压关系为：Uo/Ui=1/(1-Δ)。
Chart 2: boost circuit topology开关管S 和负载构成并联，在S 导通时，电流通过L 滤波，电源对L 充电。
当S 断开时，L 向负载及电源放电，输出电压将是Ui+U L ，到达升压的目的。
3. 逆向变换器〔Boost-Buck 〕：升、降压斩波器，输入输出极性相反，电感传输能量。
电压关系：Uo/Ui= -Δ/(1-Δ)Uo IUo I D D LChart 3: boost-buck circuit topology在S 导通时，输入电源仅对电感L 充电；当S 断开时，再通过电感对负载放电来实现电源传输。
所以，这里的L 用于传输能量。
4. 丘克变换器〔Cuk 〕：升、降压斩波器，输入输出极性相反，电容传输能量。
电压关系：Uo/Ui= -Δ/(1-Δ)。
Chart 4: cuk circuit topology在S 导通时，Ui 对L1充电。
当S 断开时，Ui+L1通过D 对C1进展充电。
再当S 导通时，D 关断，L1继续充电，C1通过L2、C2滤波对负载放电。
所以，这里的C1用于传输能量。
UoUo SD二．隔离型开关变换器1．推挽型变换器：图5：推挽型变换电路S1和S2轮流导通，将在二次侧产生交变的脉动电流，经过全波整流转换为直流信号，再经L 、C 滤波，送给负载。

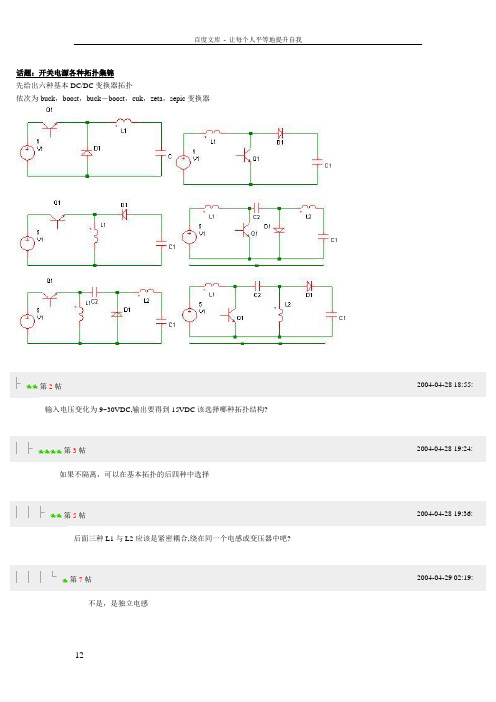

话题：开关电源各种拓扑集锦先给出六种基本DC/DC变换器拓扑依次为buck，boost，buck－boost，cuk，zeta，sepic变换器第2帖2004-04-28 18:55: 输入电压变化为9~30VDC,输出要得到15VDC该选择哪种拓扑结构?第3帖2004-04-28 19:24: 如果不隔离，可以在基本拓扑的后四种中选择第5帖2004-04-28 19:36: 后面三种L1与L2应该是紧密耦合,绕在同一个电感或变压器中吧?第7帖2004-04-29 02:19: 不是，是独立电感第82帖2006-02-12 13:41: 六独立电感，还用标相位？第54帖2005-05-20 08:34:樓主,我感覺你應該告訴hualong為甚麼要這樣選,具體根據是甚麼,這樣下一次他在遇見這個問題,他自己就能解決了啊,我們也跟著學一下啊,如果有說的不對的地方,請見諒.謝謝第30帖2004-05-14 14:40: 如果不要隔离选buck－boost正激变换器绕组复位正激变换器LCD复位正激变换器RCD复位正激变换器有源钳位正激变换器双管正激还有很多，待补充无损吸收双正激有源钳位双正激原边钳位双正激软开关双正激第56帖2005-05-20 12:31: 有没有带同步整流的的正激变换器? 最好是实用图啊! 我想用这个做一个电源!第16帖2004-05-01 21:26:评论：正激变换器是常用变换器之一，特别在中小功率场合。
正激变换器属于单端变换器，所用开关管少，可靠性高，虽然变压器利用率低，但是在较高频率下其变压器磁通摆幅可以与双端变换器相当。
但是开关管电压应力较大。
双管正激开关管电压应力为输入电压，虽然用了两个管子，但是耐压低，导通电阻也小，损耗也小，同时散热面积相对大了，所以可靠性更好，在中大功率比较常用。
但是双管正激实现软开关较难，就目前的一些拓扑来说，都需要辅助开关管来实现。
如果能不加入辅助管而实现软开关，一定超有前途。
开关电源拓扑结构详解主回路——开关电源中，功率电流流经的通路。
主回路一般包含了开关电源中的开入端和负载端。
开关电源（直流变换器）的类型很多，在研究开发或者维修电源系统时，全面了解开关电源主回路的各种基本类型，以及工作原理，具有极其重要的意义。
开关电源主回路可以分为隔离式与非隔离式两大类型。
1. 非隔离式电路的类型：非隔离——输入端与输出端电气相通，没有隔离。
1.1. 串联式结构串联——在主回路中开关器件（下图中所示的开关三极管T）与输入端、输出端、电感器L、负载RL四者成串联连接的关系。
开关管T交替工作于通/断两种状态，当开关管T导通时，输入端电源通过开关管T及电感器L对负载供电，并同时对电感器L充电，当开关管T关断时，电感器L中的反向电动势使续流二极管D自动导通，电感器L中储存的能量通过续流二极管D形成的回路，对负载R继续供电，从而保证了负载端获得连续的电流。
串联式结构，只能获得低于输入电压的输出电压，因此为降压式变换。
例如buck 拓扑型开关电源就是属于串联式的开关电源。
上图是在图1-1-a电路的基础上，增加了一个整流二极管和一个LC滤波电路。
其中L是储能滤波电感，它的作用是在控制开关K接通期间Ton限制大电流通过，防止输入电压Ui直接加到负载R上，对负载R进行电压冲击，同时对流过电感的电流iL转化成磁能进行能量存储，然后在控制开关T关断期间Toff把磁能转化成电流iL继续向负载R提供能量输出；C是储能滤波电容，它的作用是在控制开关K接通期间Ton把流过储能电感L的部分电流转化成电荷进行存储，然后在控制开关K关断期间Toff把电荷转化成电流继续向负载R提供能量输出；D是整流二极管，主要功能是续流作用，故称它为续流二极管，其作用是在控制开关关断期间Toff，给储能滤波电感L释放能量提供电流通路。
在控制开关关断期间Toff，储能电感L将产生反电动势，流过储能电感L的电流iL由反电动势eL的正极流出，通过负载R，再经过续流二极管D的正极，然后从续流二极管D的负极流出，最后回到反电动势eL的负极。
DC-DC电源拓扑及其工作模式讲解一、DC-DC电源基本拓扑分类：开关电源的三种基本拓扑结构有Buck、Boost、Buck-boost（反极性Boost）。
如果电感连接到地，就构成了升降压变换器，如果电感连接到输入端，就构成了升压变换器。
如果电感连接到输出端，就构成了降压变换器。
基本拓扑图如下：1.Buck2.Boost3.Buck-Boost二、DC-DC复杂拓扑结构1.反激隔离电源（FlyBack）另外有些隔离电源拓扑就是通过基本拓扑增加变压器或者变化得到的，例如反激隔离电源（FlyBack）。
2.Buck+Boost拓扑本质是用一个降压“加上”一个升压，来实现升降压。
SEPIC拓扑：集成了Boost和Flyback拓扑结构3.Cuk、Sepic、Zeta拓扑通过基本拓扑直接组合，形成了三个有实用价值的拓扑结构：Cuk、Sepic、Zeta。
Cuk的本质是Boost变换器和Buck变换器串联，Sepic的本质是Boost和Buck-Boost串联，Zeta可以看成Buck和Buck-Boost串联。
但是里面有些细节按照电流的方向在演进的过程中调整了二极管的方向，两极串联拓扑节省了复用的器件。
通过这样串联和演进，产生了新的三个电源拓扑。
同时，如果我们把同步Buck拓扑串联同步Boost可以形成四开关Buck-Boost拓扑。
4.四开关Buck-Boost拓扑同时，如果我们把同步Buck拓扑串联同步Boost可以形成四开关Buck-Boost拓扑5.反激、正激、推挽拓扑的演进利用变压器代替电感，可以把Boost演进为一个新拓扑FlyBack即反激变换器（反激的公式来看又是很像Buck-Boost，这里变压器不同于电感，也有说法会说反激是Buck-Boost变过来的）。
可以把Buck电路的开关通过一个变压器进行能量传递，就形成正激变换器。
将两个正激变换器进行并联，可以形成推挽拓扑。
正激的变压器，是直接输送能量过去，而不是像反激变压器那样传递能量。
《精通开关电源设计》笔记三种基础拓扑（buck boost buck-boost ）的电路基础： 1， 电感的电压公式dtdILV =＝T I L ∆∆，推出ΔI ＝V ×ΔT/L2， sw 闭合时，电感通电电压V ON ，闭合时间t ON sw 关断时，电感电压V OFF ，关断时间t OFF3， 功率变换器稳定工作的条件：ΔI ON ＝ΔI OFF 即，电感在导通和关断时，其电流变化相等。
那么由1，2的公式可知，V ON ＝L ×ΔI ON /Δt ON ，V OFF ＝L ×ΔI OFF /Δt OFF ，则稳定条件为伏秒定律：V ON ×t ON ＝V OFF ×t OFF4， 周期T ，频率f ，T ＝1/f ，占空比D ＝t ON /T ＝t ON /（t ON ＋t OFF ）→t ON ＝D/f ＝TD→t OFF ＝（1－D ）/f电流纹波率r P51 52r ＝ΔI/ I L ＝2I AC /I DC 对应最大负载电流值和最恶劣输入电压值ΔI ＝E t /L μH E t ＝V ×ΔT （时间为微秒）为伏微秒数，L μH 为微亨电感，单位便于计算 r ＝E t /（ I L ×L μH ）→I L ×L μH ＝E t /r →L μH ＝E t /（r* I L ）都是由电感的电压公式推导出来 r 选值一般0.4比较合适，具体见 P53电流纹波率r ＝ΔI/ I L ＝2I AC /I DC 在临界导通模式下，I AC ＝I DC ，此时r ＝2 见P51 r ＝ΔI/ I L ＝V ON ×D/Lf I L ＝V O ＦＦ×（1－D ）/Lf I L →L ＝V ON ×D/rf I L 电感量公式：L ＝V O ＦＦ×（1－D ）/rf I L ＝V ON ×D/rf I L 设置r 应注意几个方面：A,I PK ＝（1＋r/2）×I L ≤开关管的最小电流，此时r 的值小于0.4，造成电感体积很大。
开关电源各种拓扑集锦1、先给出六种基本DC/DC变换器拓扑依次为buck，boost，buck－boost，cuk，zeta，sepic变换器以上六种拓扑被认为是DC/DC变换器的六种基本拓扑，不过也有专家认为最基本的拓扑是buck和boost，其他均由此演变而来。
buck变换器为降压变换器，也是最常用的变换器，工程上常用的拓扑基本上是buck族的，如正激，半桥，全桥，推挽等等。
boost变换器为buck的对偶拓扑，是升压变换器，常用于小功率板载电源，大功率PFC电路上，对于隔离的boost 变换器也有推挽，双电感，全桥等电路。
buck－boost是反激变换器的原型，属于升降压变换器。
后面三种电路不是很常用，都是升降压变换器。
从效率的角度来说，这些变换器的输入和输出等同时候，效率最高。
也就是buck最佳占空比为1，boost 为0，buck－boost为0.5。
2、正激变换器：A、绕组复位正激变换器B、LCD复位正激变换器C、RCD复位正激变换器D、有源钳位正激变换器E、双管正激F、无损吸收双正激：G、有源钳位双正激H、原边钳位双正激、I、软开关双正激评论：正激变换器是常用变换器之一，特别在中小功率场合。
正激变换器属于单端变换器，所用开关管少，可靠性高，虽然变压器利用率低，但是在较高频率下其变压器磁通摆幅可以与双端变换器相当。
但是开关管电压应力较大。
双管正激开关管电压应力为输入电压，虽然用了两个管子，但是耐压低，导通电阻也小，损耗也小，同时散热面积相对大了，所以可靠性更好，在中大功率比较常用。
但是双管正激实现软开关较难，就目前的一些拓扑来说，都需要辅助开关管来实现。
如果能不加入辅助管而实现软开关，一定超有前途。
正激变换器也常用来交错并联，来扩大功率，能减小输出滤波器体积。
3、推挽变换器A、推挽变换器B、无损吸收推挽变换器C、推挽正激推挽变换器：推挽变换器是双端变换器。
其实是两个正激变换器通过变压器耦合而来，基本推挽变换器好处是驱动不需隔离，变压器双端磁化，只要两个开关管。
开关电源拓扑结构全解！什么是拓扑呢？所谓电路拓扑就是功率器件和电磁元件在电路中的连接方式，而磁性元件设计，闭环补偿电路设计及其他所有电路元件设计都取决于拓扑。
最基本的拓扑是Buck(降压式)、Boost(升压式)和Buck/Boost(升/降压)，单端反激(隔离反激)，正激、推挽、半桥和全桥变化器。
开关电源的拓扑结构，常见拓扑大约有14种，每种都有自身的特点和适用场合。
选择原则是要看是大功率还是小功率，高压输出还是低压输出，以及是否要求器件尽量少等。
因此，要恰当选择拓扑，熟悉各种不同拓扑的优缺点及适用范围是非常重要的。
错误的选择会使电源设计一开始就注定失败。
下面为大家整理汇总了开关电源20种基本拓扑，帮助系统掌握每种电路结构的工作原理与基本特性。
一、20种开关电源拓扑对比常见的基本拓扑结构：■Buck 降压■Boost 升压■Buck-Boost 降压-升压■Flyback 反激■Forward 正激■Two-Transistor Forward 双晶体管正激■Push-Pull 推挽■Half Bridge 半桥■Full Bridge 全桥■SEPIC■C’uk二、基本的脉冲宽度调制波形这些拓扑结构都与开关式电路有关，基本的脉冲宽度调制波形定义如下：三、Buck降压特点：■把输入降至一个较低的电压■可能是最简单的电路■电感/电容滤波器滤平开关后的方波■输出总是小于或等于输入■输入电流不连续(斩波)■输出电流平滑四、Boost升压特点：■把输入升至一个较高的电压■与降压一样，但重新安排了电感、开关和二极管■输出总是比大于或等于输入(忽略二极管的正向压降)■输入电流平滑■输出电流不连续(斩波)五、Buck-Boost降压-升压特点：■电感、开关和二极管的另一种安排方法■结合了降压和升压电路的缺点■输入电流不连续(斩波)■输出电流也不连续(斩波)■输出总是与输入反向(注意电容的极性)，但是幅度可以小于或大于输入■“反激”变换器实际是降压-升压电路隔离（变压器耦合）形式。
电源常见的拓扑结构精华汇总工程师不可不知的电源11种拓扑结构工程师不可不知的电源11种拓扑结构基本名词电源常见的拓扑结构■Buck降压■Boost升压■Buck-Boost降压-升压■Flyback反激■Forward正激■Two-Transistor Forward双晶体管正激■Push-Pull推挽■Half Bridge半桥■Full Bridge全桥■SEPIC■C’uk基本的脉冲宽度调制波形这些拓扑结构都与开关式电路有关。
基本的脉冲宽度调制波形定义如下：1、Buck降压特点■把输入降至一个较低的电压。
■可能是最简单的电路。
■电感/电容滤波器滤平开关后的方波。
■输出总是小于或等于输入。
■输入电流不连续 (斩波)。
■输出电流平滑。
2、Boost升压特点■把输入升至一个较高的电压。
■与降压一样，但重新安排了电感、开关和二极管。
■输出总是比大于或等于输入(忽略二极管的正向压降)。
■输入电流平滑。
■输出电流不连续 (斩波)。
3、Buck-Boost降压-升压特点■电感、开关和二极管的另一种安排方法。
■结合了降压和升压电路的缺点。
■输入电流不连续 (斩波)。
■输出电流也不连续 (斩波)。
■输出总是与输入反向(注意电容的极性)，但是幅度可以小于或大于输入。
■“反激”变换器实际是降压-升压电路隔离（变压器耦合）形式。
4、Flyback反激特点■如降压-升压电路一样工作，但是电感有两个绕组，而且同时作为变压器和电感。
■输出可以为正或为负，由线圈和二极管的极性决定。
■输出电压可以大于或小于输入电压，由变压器的匝数比决定。
■这是隔离拓扑结构中最简单的■增加次级绕组和电路可以得到多个输出。
5、Forward正激特点■降压电路的变压器耦合形式。
■不连续的输入电流，平滑的输出电流。
■因为采用变压器，输出可以大于或小于输入，可以是任何极性。
■增加次级绕组和电路可以获得多个输出。
■在每个开关周期中必须对变压器磁芯去磁。
